反向代理与内网穿透实战

简介

在互联网架构中，代理技术和内网穿透是两个极为重要的网络技术。反向代理隐藏了内部服务器的真实地址，提供了安全性和负载均衡能力；内网穿透则让处于内网环境中的服务能够被外部访问。本文将从正向代理与反向代理的概念讲起，结合 Nginx 配置、Squid 代理、frp/ngrok 内网穿透工具，以及典型网络架构设计，为你提供完整的实战指导。

一、代理的概念

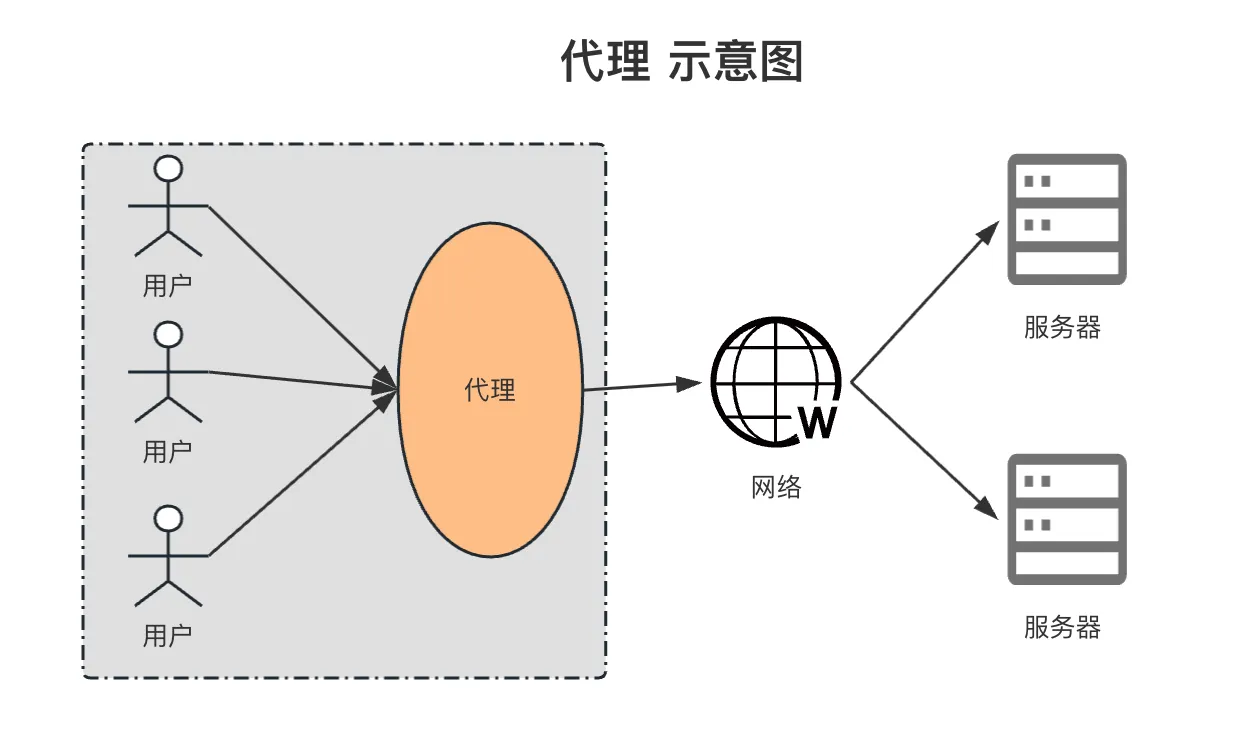

1.1 什么是代理

代理就是在客户端和服务器之间设置一道关卡。客户端发送请求数据后，代理服务器将数据包拦截，再以代理的身份将数据发送到服务器；同理，服务器返回响应数据时，代理服务器也会拦截数据，再返回给客户端。

[图片占位符：代理工作原理图]

1.2 代理的分类

代理的核心区别在于代理服务器代表谁：

• 正向代理（Forward Proxy）：代理服务器代表客户端。客户端知道目标服务器的存在，但目标服务器不知道真实的客户端是谁。
• 反向代理（Reverse Proxy）：代理服务器代表服务器。客户端不知道真实的服务器是谁，以为代理服务器就是目标服务器。

简单判断标准：业务服务器在内网（防火墙内）还是外网（防火墙外）。如果被代理的是内网的服务器，就是反向代理；如果被代理的是客户端，就是正向代理。

二、正向代理

2.1 正向代理的使用场景

• 突破网络访问限制（如访问被屏蔽的网站）
• 隐藏客户端的真实 IP
• 缓存加速（代理服务器缓存常用资源）
• 访问控制

2.2 Squid 搭建正向代理

以阿里云 Ubuntu 16.04 为例：

安装 Squid：

sudo apt-get install squid

配置 Squid (/etc/squid/squid.conf)：

# 修改代理服务器端口
http_port 3128

# 定义允许访问的客户端（可选，基于外网 IP）
acl myhome src 171.213.12.0/255.0.0.0

# 允许指定客户端访问
http_access allow myhome

# 允许所有客户端访问（不推荐生产环境使用）
http_access allow all

# 注释掉默认的拒绝规则
# http_access deny all

注意：阿里云需要在安全组中放行 3128 端口。

重启并验证：

sudo systemctl restart squid.service
sudo netstat -nlt    # 确认 3128 端口监听成功

客户端配置：

在浏览器中设置 HTTP 代理，指向 Squid 服务器的 IP 和端口（3128），然后在百度中搜索"IP"即可验证代理是否生效。

三、反向代理

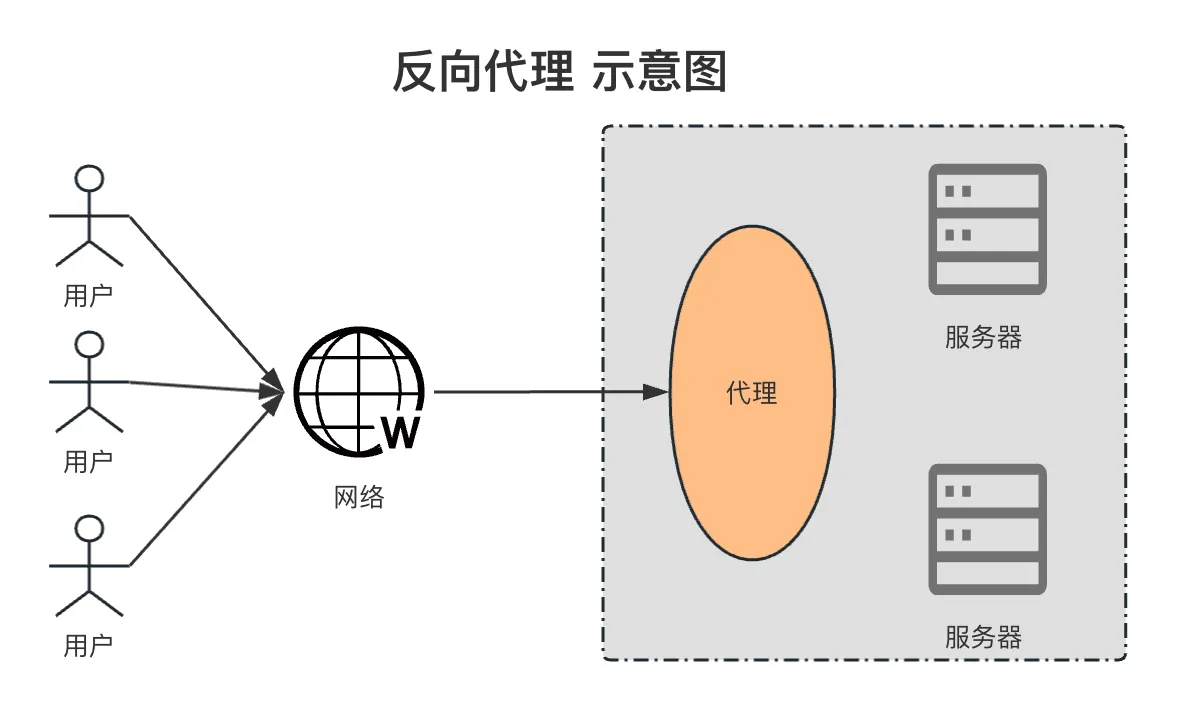

3.1 反向代理的概念

反向代理（Reverse Proxy）是指以代理服务器来接受 Internet 上的连接请求，然后将请求转发给内部网络上的服务器，并将从服务器上得到的结果返回给 Internet 上请求连接的客户端。此时，代理服务器对外就表现为一个服务器。

[图片占位符：反向代理工作流程图]

3.2 反向代理的作用

1. 隐藏真实服务器：客户端只能看到代理服务器的地址，无法直接访问内部业务服务器
2. 安全防护：代理服务器作为第一道防线，可以过滤恶意请求
3. 负载均衡：将请求分发到多台后端服务器
4. 缓存加速：缓存静态资源，减轻后端服务器压力
5. SSL 卸载：在代理层处理 HTTPS 加解密

3.3 Nginx 反向代理

Nginx 作为一款优秀的 HTTP 服务器，其反向代理功能在软件架构中起到极为重要的作用。

工作原理：客户端要访问处在内网环境（防火墙后）的业务服务器，可以先访问公网上（防火墙外）的 Nginx 服务器，再由 Nginx 代为访问业务服务器，将结果反馈给客户端。Nginx 与业务服务器之间应配置安全的防火墙通道，向外隐藏业务服务器。

基础反向代理配置：

server {
    listen 80;
    server_name www.example.com;

    location / {
        proxy_pass http://192.168.1.100:8080;    # 后端业务服务器地址
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
    }
}

负载均衡配置：

upstream backend {
    server 192.168.1.100:8080 weight=3;
    server 192.168.1.101:8080 weight=2;
    server 192.168.1.102:8080 weight=1;
}

server {
    listen 80;
    server_name www.example.com;

    location / {
        proxy_pass http://backend;
    }
}

HTTPS 配置（SSL 卸载）：

server {
    listen 443 ssl;
    server_name www.example.com;

    ssl_certificate /path/to/cert.pem;
    ssl_certificate_key /path/to/key.pem;

    location / {
        proxy_pass http://192.168.1.100:8080;
    }
}

四、典型网络架构

4.1 网站三层架构

随着互联网的快速发展，单台服务器已经无法满足需求，典型的分层架构应运而生：

[图片占位符：三层网络架构示意图]

第一层 – 前端服务器（边缘服务器/反向代理服务器）

• 直接与用户发生联系
• 部署在公网上，防火墙外
• 负责接收客户端请求、静态资源缓存、SSL 处理
• 典型软件：Nginx、HAProxy、Varnish

第二层 – 应用服务器

• 负责请求的业务逻辑处理
• 部署在内网中，不直接暴露给外网
• 可以水平扩展多台
• 典型架构：Tomcat、Node.js、PHP-FPM

第三层 – 数据库服务器

• 负责数据的存储、查询和修改
• 最内层，安全性要求最高
• 典型数据库：MySQL、PostgreSQL、MongoDB

可选的辅助层：

• 缓存服务器：Redis、Memcached
• 负载均衡服务器：LVS、F5
• 防火墙服务器

4.2 架构设计原则

1. 由外向内，安全性递增：越内层的服务器安全性要求越高
2. 横向扩展：通过增加服务器数量提升性能，而不是单机升级
3. 单一职责：每层只负责自己的核心功能
4. 故障隔离：某层出现问题不影响其他层的正常运行

五、内网穿透

5.1 为什么需要内网穿透

在开发过程中，我们经常需要让外部网络访问本地开发环境中的服务（如 Web 服务、API 接口等）。但由于 NAT（网络地址转换）和防火墙的存在，内网服务无法直接被外网访问。内网穿透工具就是用来解决这个问题的。

5.2 内网穿透的原理

内网穿透的核心原理是：通过一台具有公网 IP 的服务器作为中转，在内网客户端和公网服务器之间建立一条持久的连接通道。外部请求先到达公网服务器，再通过隧道转发到内网服务。

[图片占位符：内网穿透原理图]

5.3 frp 内网穿透

frp 是一款优秀的内网穿透工具，支持 TCP、HTTP、UDP、STCP 等多种协议，配置简单清晰，是 ngrok 的良好替代品。

frp 架构：

• frps：服务端，运行在有公网 IP 的服务器上
• frpc：客户端，运行在内网机器上

服务端配置 (frps.ini)：

[common]
bind_port = 7000           # frp 服务端口
dashboard_port = 7500      # 仪表盘端口
dashboard_user = admin
dashboard_pwd = password

客户端配置 (frpc.ini)：

[common]
server_addr = your_server_ip
server_port = 7000

# HTTP 穿透
[web]
type = http
local_ip = 127.0.0.1
local_port = 8080
custom_domains = your_domain.com

# TCP 穿透
[ssh]
type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 6000

启动：

# 服务端
./frps -c frps.ini

# 客户端
./frpc -c frpc.ini

5.4 ngrok 内网穿透

ngrok 也可以利用云服务器搭建内网穿透服务，但目前已停止维护，推荐使用 frp 替代。

5.5 应用场景

• 开发调试：将本地 Web 服务暴露给外部测试
• 远程访问：通过外网 SSH 访问内网服务器
• 微信开发：微信回调需要公网可访问的 URL
• 临时演示：将本地项目展示给远程客户

六、网络基础知识

6.1 路由器

路由器负责网络路由功能，即网络寻址。网络中两台计算机通信时，数据包会经历成千上万的路由器。每个路由器收到数据包后，计算下一个路由器的地址并转发，直到数据包到达目的地。

6.2 交换机

交换机用于连接不同的局域网。假设公司有两个部门各有独立的局域网，当它们需要通信时，就需要交换机将两个网络联通。连接到同一交换机的任何网络都能互通。

具有路由功能的交换机称为三层交换机。

6.3 网关

网关实质上是一个网络通向其他网络的 IP 地址。例如：

• 网络 A：192.168.1.0/24
• 网络 B：192.168.2.0/24

这两个网络之间不能直接通信（TCP/IP 协议会根据子网掩码判定它们在不同的网络里）。要实现通信，必须通过网关转发：

1. 网络 A 的主机发现目标不在本地网络
2. 将数据包转发给自己的网关
3. 网关转发给网络 B 的网关
4. 网络 B 的网关转发给目标主机

6.4 带宽与吞吐量

• 带宽：每秒最多能传输的数据量（理论上限）
  • 20M 带宽 = 20,000,000 b/s = 2.5 MB/s
• 吞吐量：每秒实际传输的数据量

类比：一条路一次能通过 100 辆车，这是带宽；某一秒正有 56 辆车通过，这是吞吐量。

七、安全注意事项

7.1 反向代理安全

• Nginx 与后端服务器之间应配置安全的防火墙规则
• 隐藏后端服务器的真实 IP
• 使用 HTTPS 加密传输
• 配置请求频率限制，防止 DDoS

7.2 内网穿透安全

• 使用强密码和密钥认证
• 限制可穿透的端口和协议
• 定期审计穿透规则
• 生产环境慎用，仅用于开发和测试

总结

反向代理和内网穿透是现代网络架构中不可或缺的技术：

1. 反向代理：Nginx 是首选工具，理解其"代理服务器对外表现为一个服务器"的本质
2. 三层架构：前端 -> 应用 -> 数据库，由外向内安全性递增
3. 内网穿透：frp 是目前最推荐的工具，配置简单，功能强大
4. 网络安全：在追求便捷的同时，不要忽视安全性

掌握这些技术，不仅能帮你设计出更好的网络架构，还能在日常开发和运维中解决很多实际问题。

---
