一、实验目的

1. 掌握中小型局域网的拓扑规划与设备连接方法，理解交换机、路由器的基本组网逻辑。
2. 完成终端设备（PC、客户端、服务器）的 IP 地址、子网掩码、网关及 DNS 服务器的基础配置。
3. 实现不同网段（192.168.1.0/24 与 192.168.2.0/24）之间的跨网段通信，验证路由器的路由转发功能。
4. 搭建 HTTP 服务器与 DNS 服务器，实现基于域名的 Web 访问，理解 DNS 域名解析的工作原理。
5. 通过 ping 测试、域名访问测试，排查网络故障，掌握基础网络连通性验证方法。

---

二、实验环境

1. 实验平台：华为 eNSP 仿真软件
2. 核心设备：华为 AR 系列路由器、S 系列二层交换机、终端 PC、Client 客户端、HTTP 服务器、DNS 服务器
3. 配置工具：设备自带 CLI 命令行、图形化配置界面

---

三、实验拓扑与参数规划

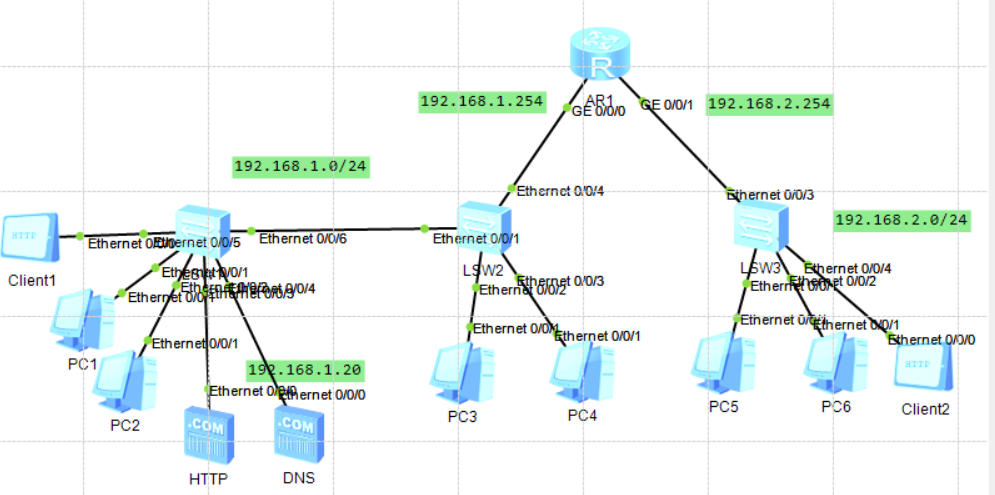

3.1 实验拓扑

采用星型拓扑结构，以二层交换机 LSW1 为核心，连接以下设备：

• 所有终端属于同一 IP 网段：192.168.1.0/24，子网掩码 255.255.255.0

3.2 终端 IP 地址规划

设备类型	设备名称	配置项	具体参数
路由器AR1	AR1	接口/端口	GE0/0/0:192.168.1.254/24；GE0/0/1:192.168.2.254
HTTP 服务器	HTTP1	服务端口	80（默认）
		文件根目录	C:\Users\Pictures\Screenshots（自定义）
		服务状态	已启动
		IP	192.168.1.10/24
		网关	192.168.1.254
DNS 服务器	DNS1	服务端口	53（默认）
		主机域名	www.qq.com
		对应 IP	192.168.1.10
		IP	192.168.1.20/24
		网关	192.168.1.254
HTTP 客户端	Client1	访问地址 1	http://www.qq.com（域名）
		访问地址 2	http://192.168.1.10（IP）
		IP	192.168.1.5/24
		网关	192.168.1.254

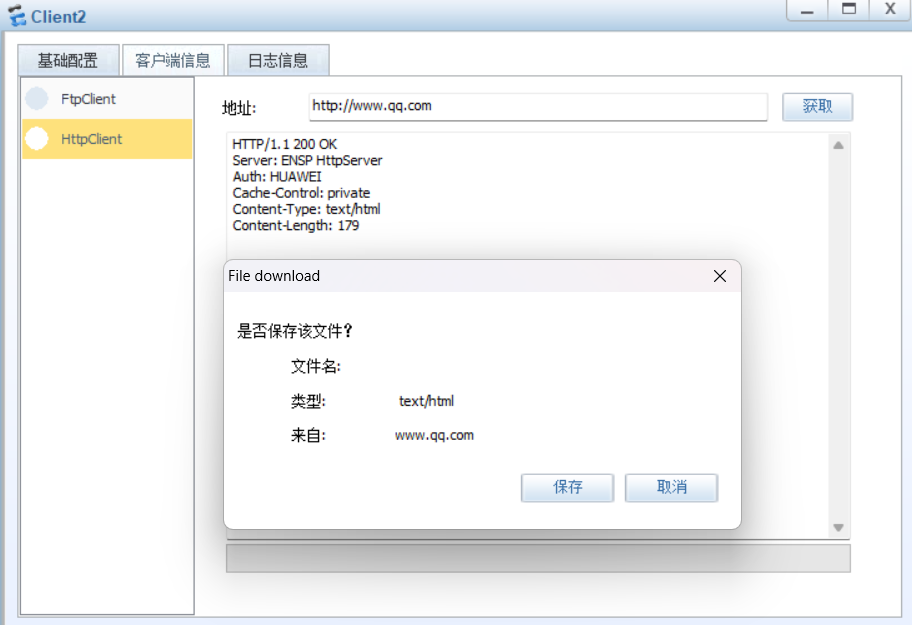

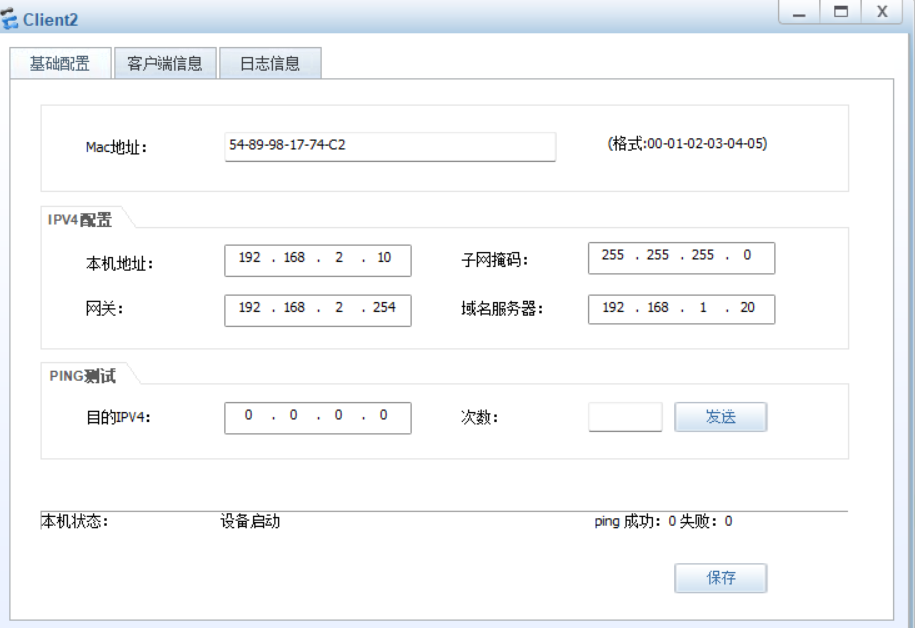

	Client2	访问地址 1	http://www.qq.com（域名）
		访问地址 2	http://192.168.1.10（IP）
		IP	192.168.2.10/24
		网关	192.168.2.254

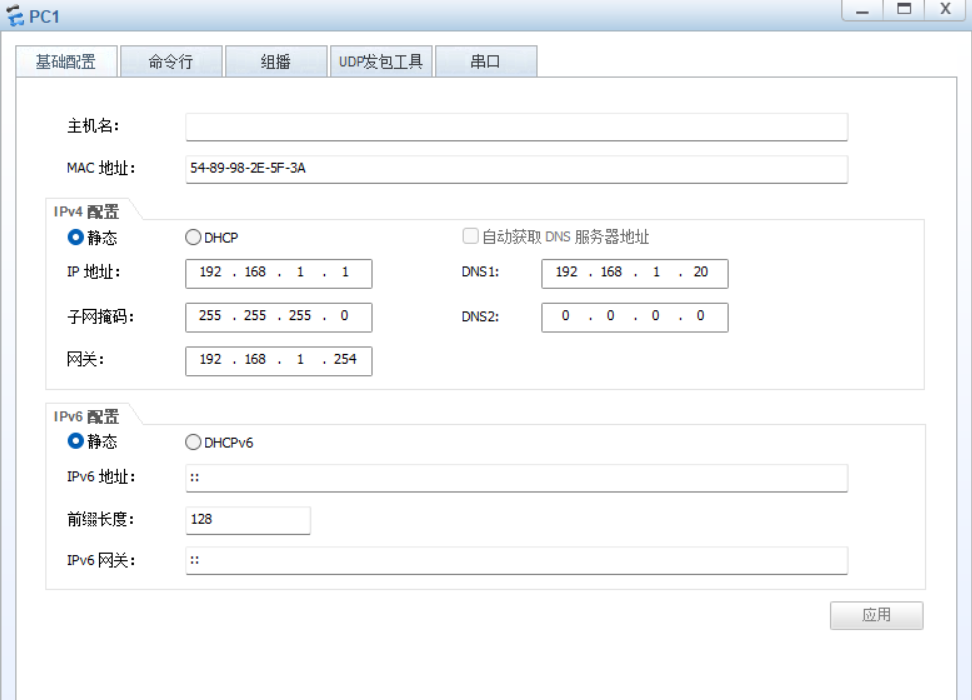

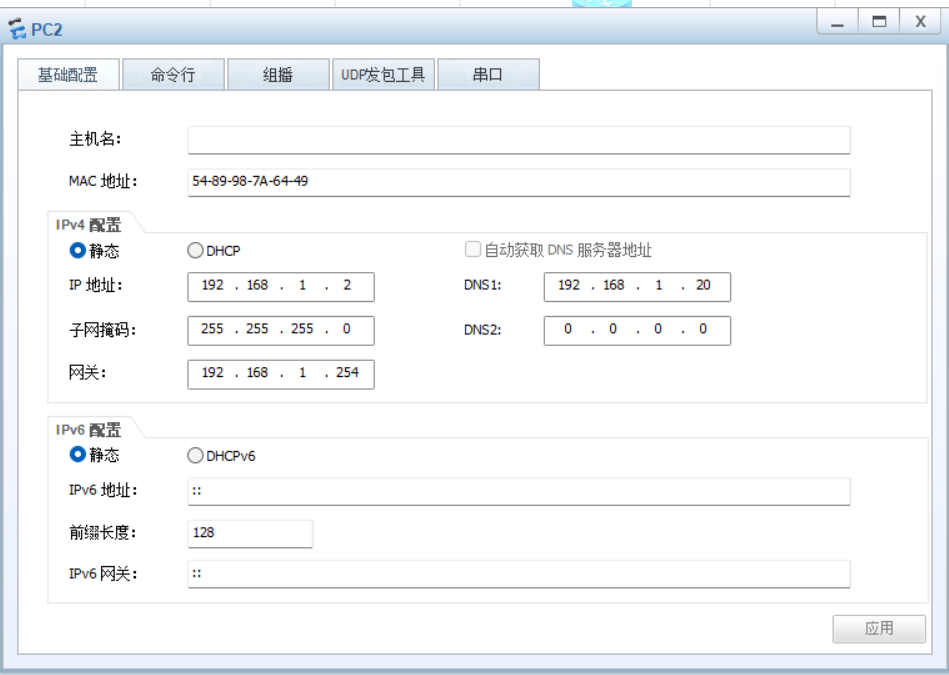

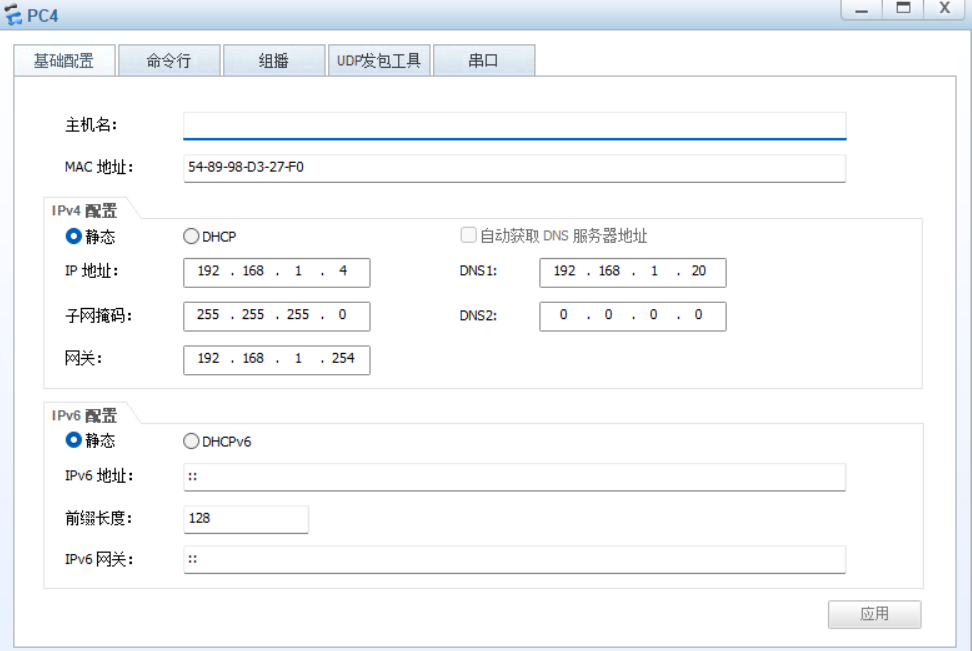

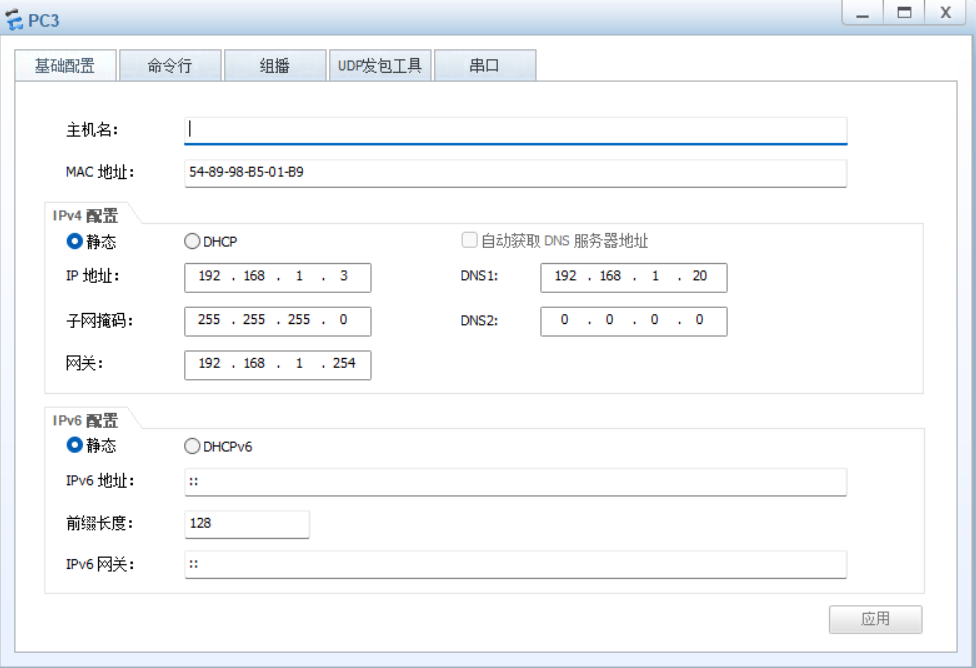

终端 PC	PC1/PC2/PC3/PC4	静态 IP	PC1:192.168.1.1/24；PC2:192.168.1.2/24；PC3:192.168.1.3/24；PC4:192.168.1.4/24；
		网关	192.168.1.254
		DNS	192.168.1.20

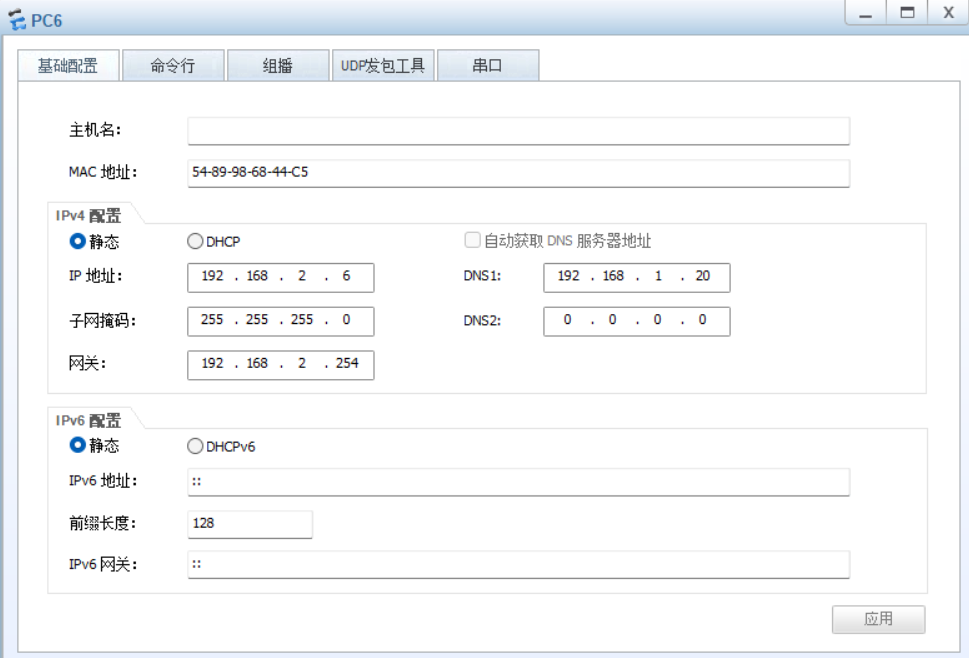

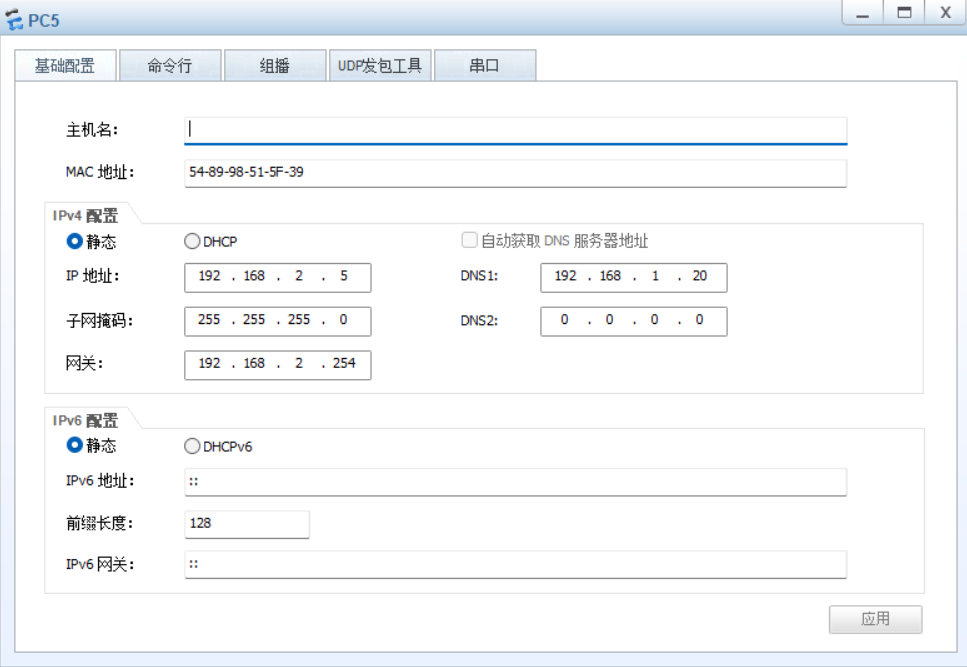

	PC5/PC6	静态 IP	PC5:192.168.2.5/24；PC6:192.168.2.6/24；
		网关	192.168.2.254
		DNS	192.168.1.20



---

四、实验原理

1. 二层交换机核心工作机制：二层交换机工作在 OSI 模型的数据链路层，基于 MAC 地址表完成数据帧的转发。
   • 地址学习：交换机收到数据帧时，会将帧的源 MAC 地址与接收接口进行绑定，记录到 MAC 地址表中；
   • 数据转发：对于数据帧的目的 MAC 地址，若 MAC 地址表中有对应条目，则单播转发到对应接口；若无对应条目，则在同一 VLAN 内广播转发。
2. 同网段互通原理：本实验中所有终端处于同一 IP 网段、同一默认 VLAN（VLAN1，华为交换机所有接口默认属于 VLAN1），终端之间的通信仅需二层转发即可完成，无需三层网关设备参与。
3. DNS 服务器原理：DNS（域名系统）是互联网的核心协议之一，负责将域名（如www.qq.com）转换为对应的 IP 地址（如 192.168.1.10），实现用户以易记的域名访问网络服务，而非直接使用 IP 地址。本实验采用静态域名解析，手动绑定域名与 IP 的对应关系。
4. HTTP 服务器原理：HTTP（超文本传输协议）服务器用于提供网页、文件等资源的访问服务，默认监听 80 端口。客户端通过 HTTP 协议向服务器发起请求，服务器响应并返回请求的资源（如 HTML 文件、图片等）。
5. HTTP 客户端原理：HTTP 客户端（如本实验的 HttpClient）模拟浏览器等访问终端，向指定域名或 IP 发起 HTTP 请求，通过 DNS 服务器解析域名后，连接对应 HTTP 服务器获取资源。

---

五、实验步骤

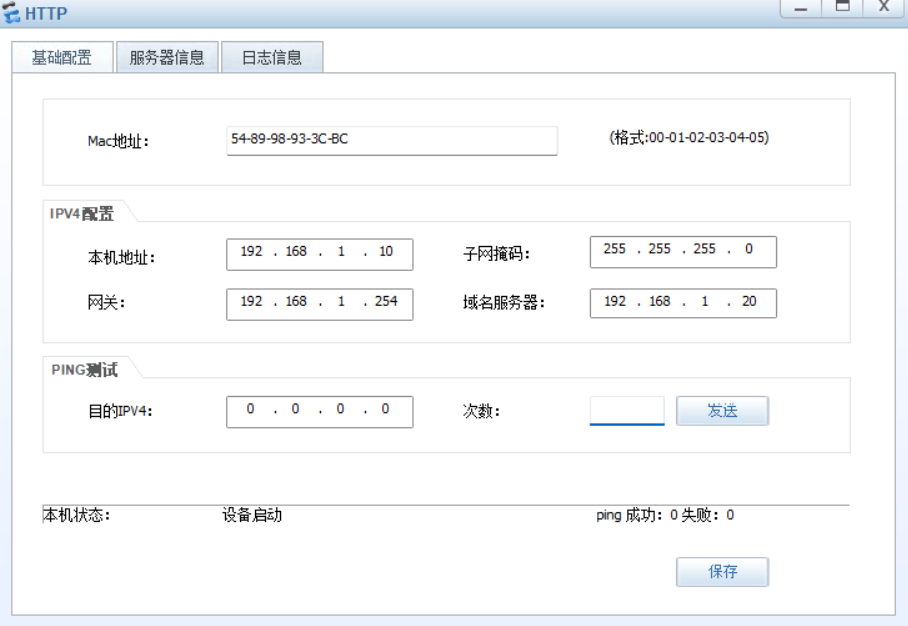

 HTTP服务器

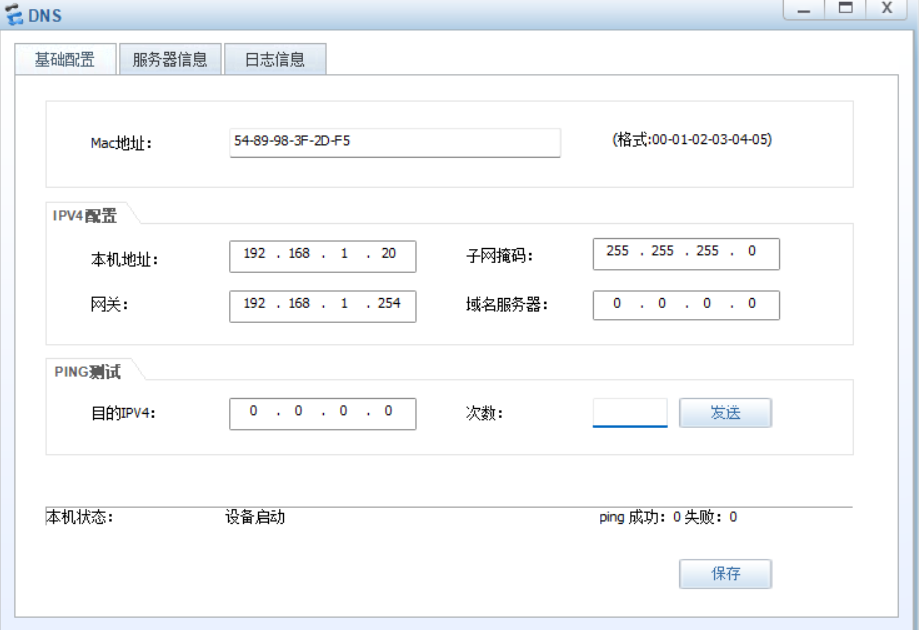

DNS服务器

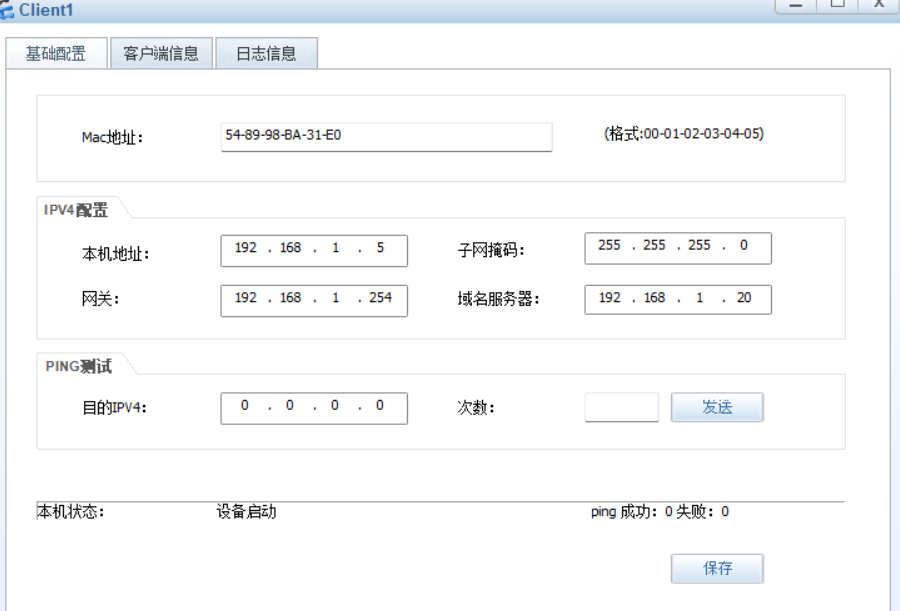

客户端

PC

路由器基础配置（AR1）

The device is running!

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]q
<Huawei>undo terminal monitor
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys AR1
[AR1]interface g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0
[AR1-GigabitEthernet0/0/0]undo shutdown
[AR1-GigabitEthernet0/0/0]q
[AR1]interface g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 192.168.2.254 255.255.255.0
[AR1-GigabitEthernet0/0/1]display this
[AR1]q
<AR1>display ip interface brief
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 3
The number of interface that is DOWN in Physical is 1
The number of interface that is UP in Protocol is 3
The number of interface that is DOWN in Protocol is 1

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              192.168.1.254/24     up         up
GigabitEthernet0/0/1              192.168.2.254/24     up         up
GigabitEthernet0/0/2              unassigned           down       down
NULL0                             unassigned           up         up(s)

---

六、实验结果与验证分析

6.1 连通性测试结果

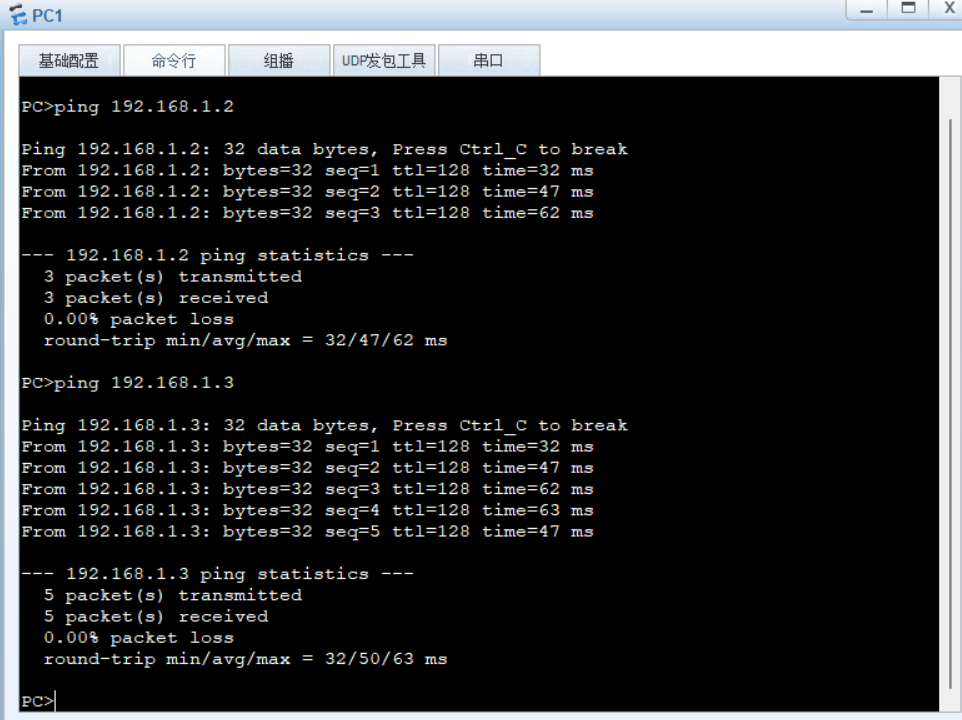

1. PC1 与 PC2 的连通性：执行ping 192.168.1.2后，共发送 3 个数据包，成功接收 3 个，丢包率 0.00%，数据包往返时间最小 32ms、平均 47ms、最大 62ms，PC1 与 PC2 二层互通正常。

2. PC1 与 PC3 的连通性：执行ping 192.168.1.3后，共发送 5 个数据包，成功接收 5 个，丢包率 0.00%，数据包往返时间最小 32ms、平均 50ms、最大 63ms，PC1 与 PC3 二层互通正常。

6.2 HTTP 客户端（Client1）访问测试结果

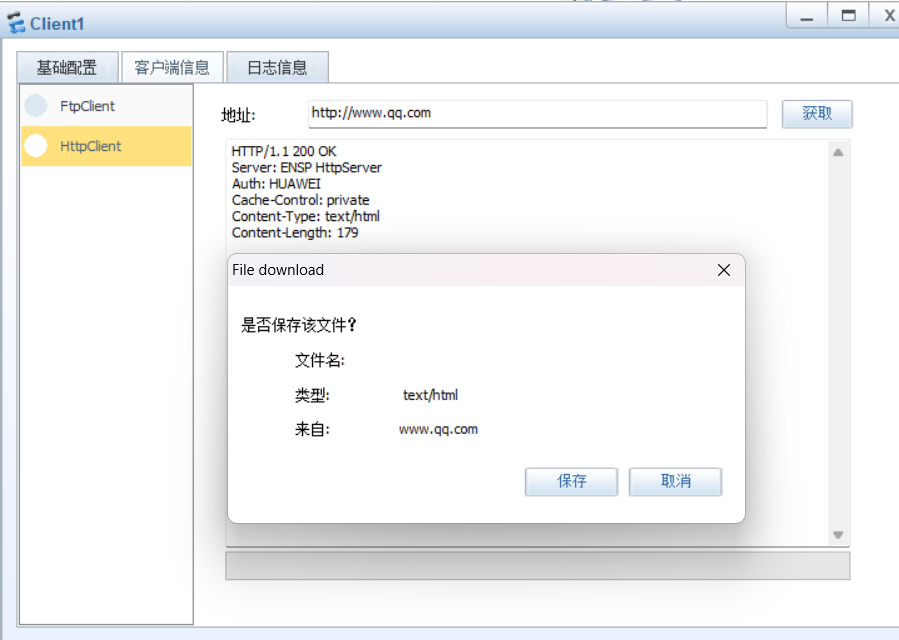

6.2.1 访问域名http://www.qq.com

1. 客户端发起请求后，日志信息显示：HTTP/1.1 200 OK（请求成功），服务器信息为ENSP HttpServer，内容类型为text/html，内容长度 179；
2. 弹出「File download」弹窗，提示是否保存来自www.qq.com的文件，类型为text/html。分析：DNS 服务器成功将www.qq.com解析为 192.168.1.10，Client1 通过解析后的 IP 连接 HTTP 服务器，服务响应正常。

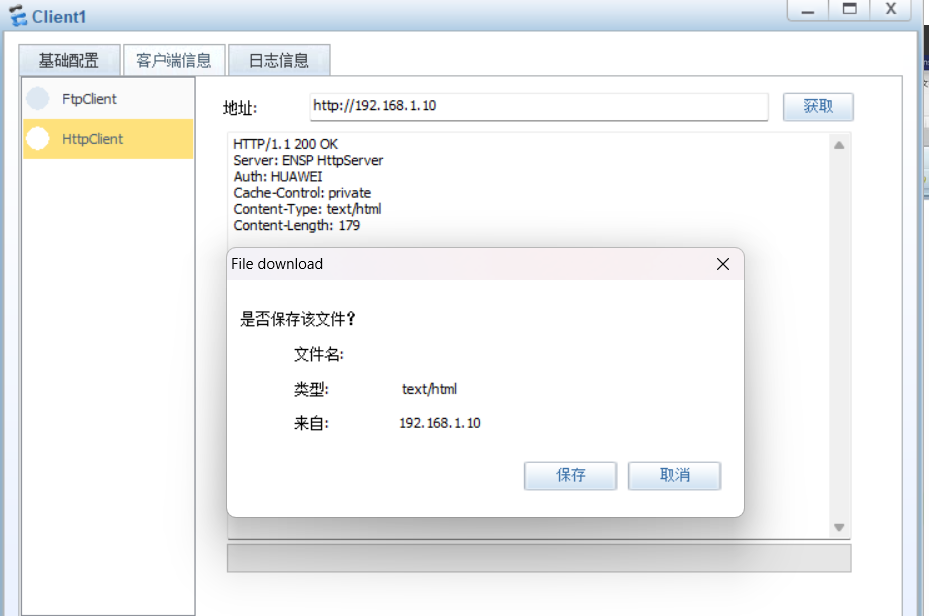

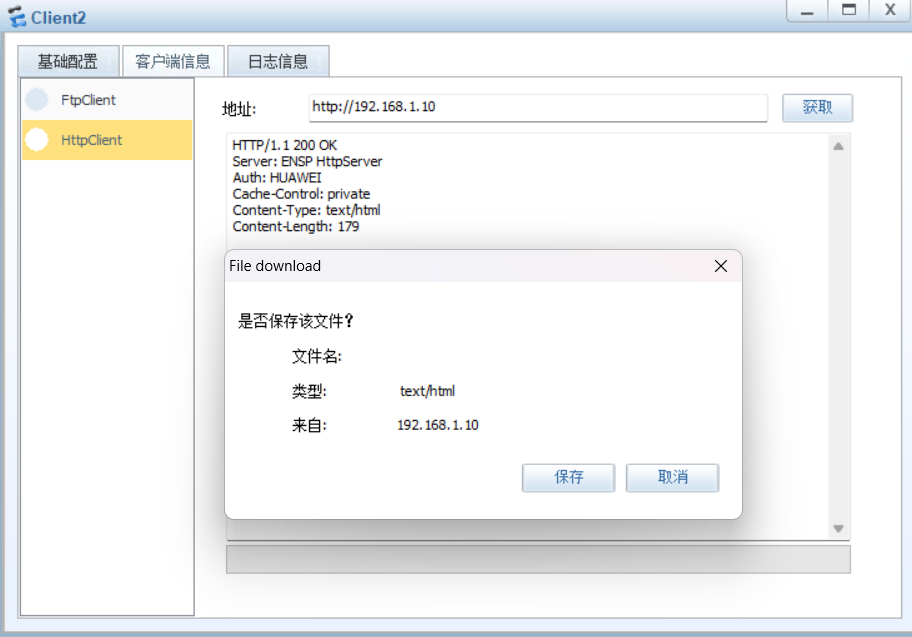

6.2.2 访问 IPhttp://192.168.1.10

1. 客户端发起请求后，日志信息同样显示HTTP/1.1 200 OK，服务器信息、内容类型与域名访问一致；
2. 弹出「File download」弹窗，提示保存来自192.168.1.10的文件。分析：直接通过 IP 访问 HTTP 服务器，跳过 DNS 解析步骤，服务响应正常，验证了 HTTP 服务器的基础访问功能。

6.3 补充验证（交换机 MAC 地址学习）

1、在交换机 LSW1 的命令行执行display mac-address命令，可查看到 PC1、PC2、PC3 的 MAC 地址与对应交换机接口的绑定条目，验证交换机的 MAC 地址学习功能正常，数据帧可基于 MAC 地址表完成精准单播转发。

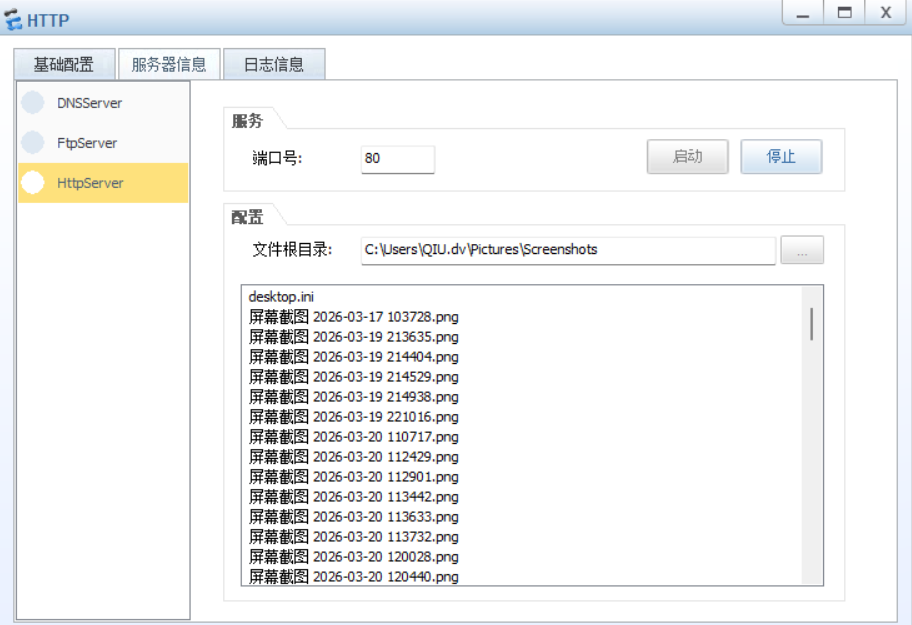

2、HTTP 服务器 Server1：80 端口服务已启动，文件根目录下的资源（如 desktop.ini、各类截图文件）可被客户端访问；

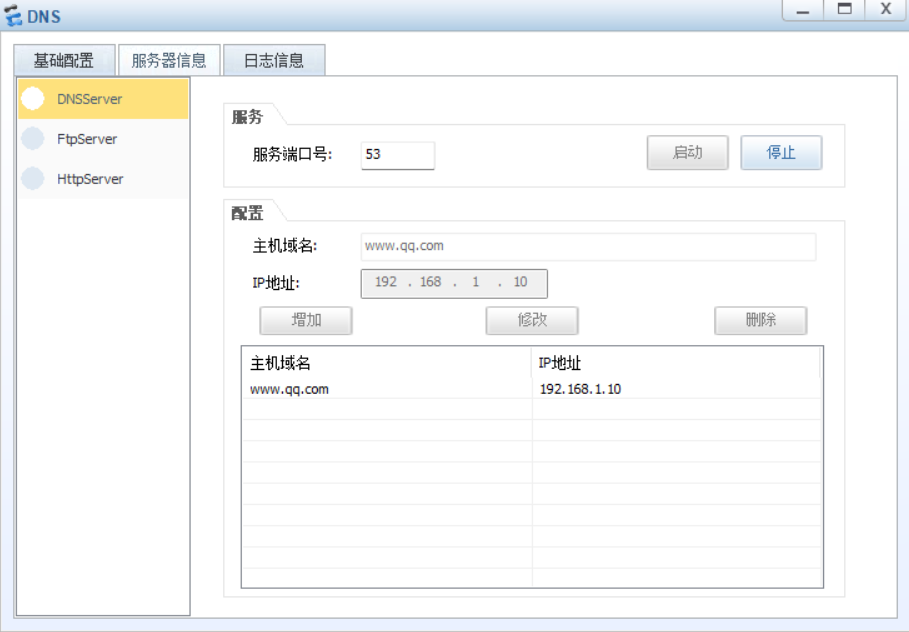

3、DNS 服务器 DNS1：53 端口服务已启动，www.qq.com与 192.168.1.10 的静态解析条目已生效，可完成域名到 IP 的映射。

---

七、实验总结与注意事项

7.1 实验结论

• 成功完成了 eNSP 模拟器中 DNS、HTTP 服务器的部署与配置，实现了域名与 IP 的静态绑定、HTTP 服务的正常启动；
• 验证了 HTTP 客户端通过域名访问服务的流程：DNS 服务器完成域名解析后，客户端可成功连接 HTTP 服务器并获取资源；
• 确认了同一网段、同一 VLAN 下，二层交换机可实现终端之间的无网关互通，ping测试无丢包，连通性良好；
• 本实验验证了 DNS 与 HTTP 服务的协同工作机制：DNS 是域名访问的核心，HTTP 服务器提供资源服务，客户端通过两者配合完成网络资源访问。

7.2 关键注意事项

1. 所有设备需处于同一 IP 网段，子网掩码配置一致，否则会导致连通性失败；
2. 启动 HTTP/DNS 服务前，需确认文件根目录（HTTP）、域名 - IP 映射（DNS）配置正确，否则服务无法正常响应；
3. 若客户端访问失败，优先排查：①服务器服务是否已启动；②DNS 解析条目是否正确；③物理链路是否连接正常；④IP 地址配置是否有误；
4. 华为 eNSP 模拟器中，服务器的文件根目录需为模拟器可识别的本地路径，否则无法加载资源文件。
