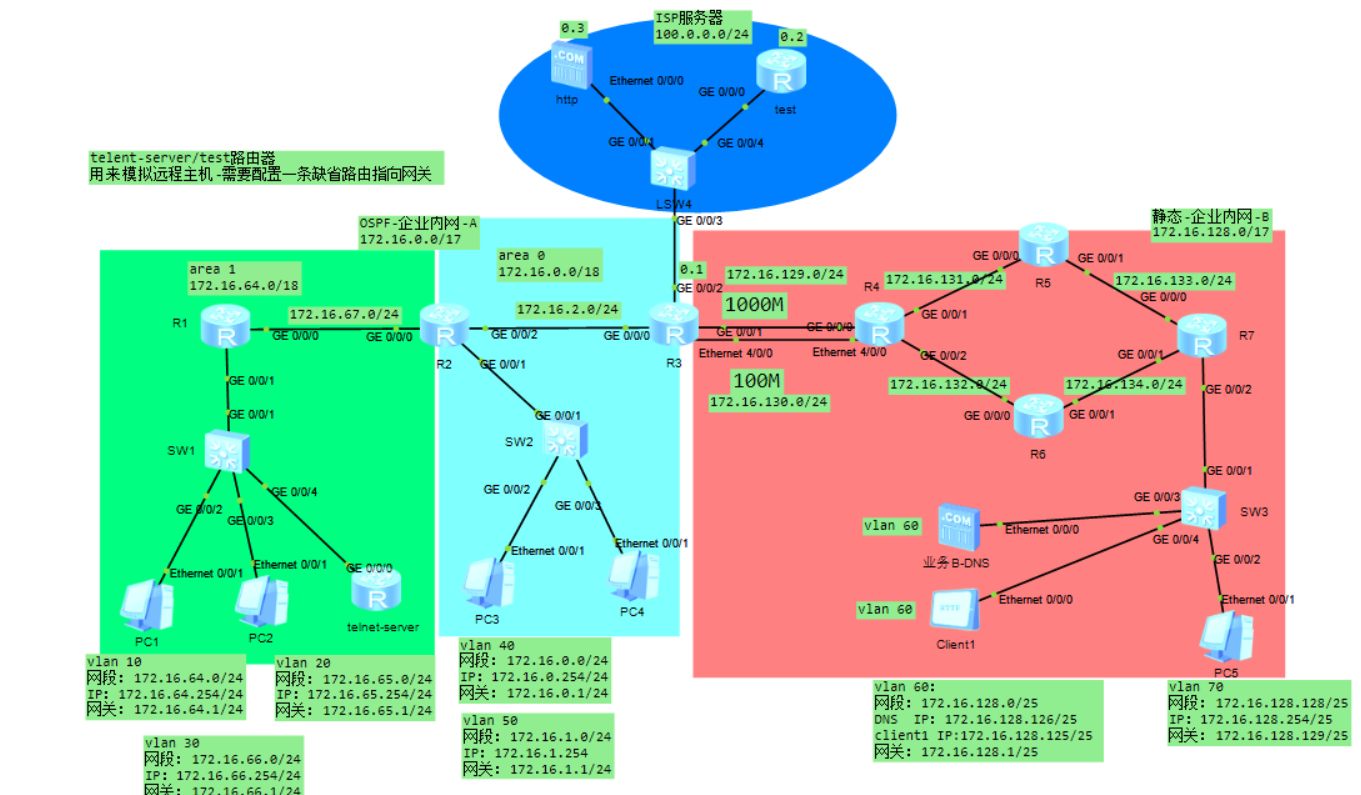

一、实验拓扑图

二、实验需求

1.所有PC均需要通过DHCP获取IP地址-地址池名称和设备VLAN一致，例如PC1-ip pool vlan10,其中只有业务B网络用户需要访问互联网web服务-需要DNS信息。

2.交换机配置VLAN需要遵循最小VLAN透传原则

3.利用OSPF协议使内外用户互相访问-全网可达（设备Router-ID需要手工配置，和设备编号一致，例如R1-RID：1.1.1.1），

并采用精准宣告的方式进行宣告（例如：172.16.64.1/24接口，宣告：172.16.64.1 0.0.0.0）

4.内网全网可达，并且需要尽可能减小路由表条目数量（汇总采用精确汇总方式），能够利用缺省省去的配置可省略，防止环路，

并且保障安全（在OSPF区域0需要配置认证-采用MD5认证，密码为123456）

5.内网所有用户均可访问互联网（边界路由器配置NAT），ACL采用基础ACL，编号为2000，R3-0/0/2接口不允许宣告在内网中（包含静态）。

6.test设备需要远程登陆到内网telnet-server设备,登录账号为 huawei 密码 123456，登录权限为最高。

7.不允许VLAN 40和VLAN 50 用户访问内网B业务，acl编号为2001，不允许PC1访问PC5，ACL编号为3000。

8.R3-R4中间百兆链路作为备份链路，不允许正常情况下数据通过，需要降低优先级数值配置为100。

9.所有设备严格按照拓扑图标识进行配置，注意大小写。

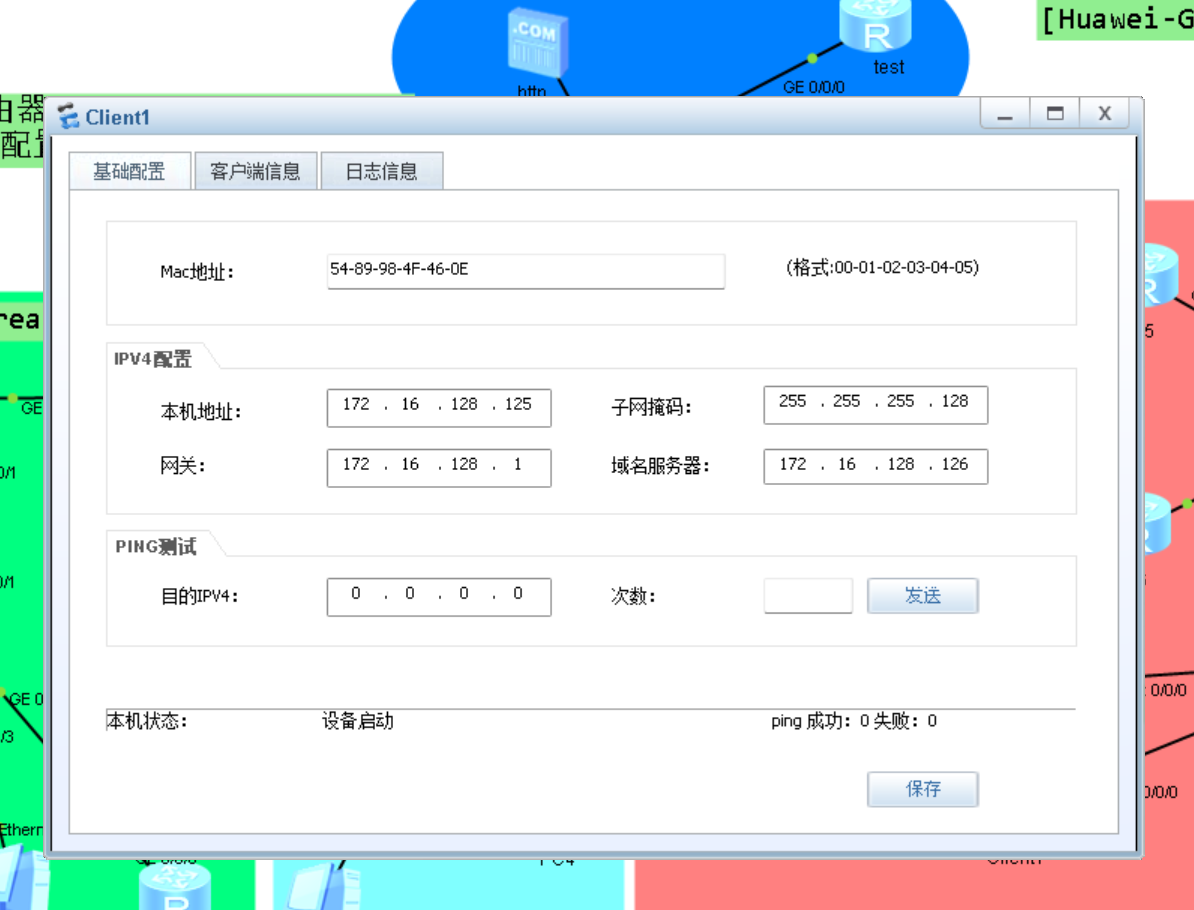

10.图示中所有服务器和client设备均为体现需求，地址固定，不做更改，在配置时需求注意。clinet1用来模拟内网用户访问互联网（ISP-服务器），

test设备用来测试互联网用户远程登陆内网telent-server主机。

三、配置思路

1. 所有设备按要求修改名字、全网配置IP地址

2、OSPF-企业内网-A内部全网通

（1）Vlan配置

步骤1：创建vlan

步骤2：将接口加入相应vlan，并配置trunk链路放通vlan

步骤3：子接口配置

（2）DHCP配置

（3）OSPF协议配置，进行全网通测试

3、精确汇总，防环，查看路由表是否精简

4、区域0需要配置认证，测试全网通

5、ospf内网所有用户均可访问互联网

（1）内外网出口的路由器上配置静态路由

（2）内外网出口的路由器上下发默认缺省给内网中的设备

（3）配置NAT---easy ip

（4）测试

6、配置远程登录服务

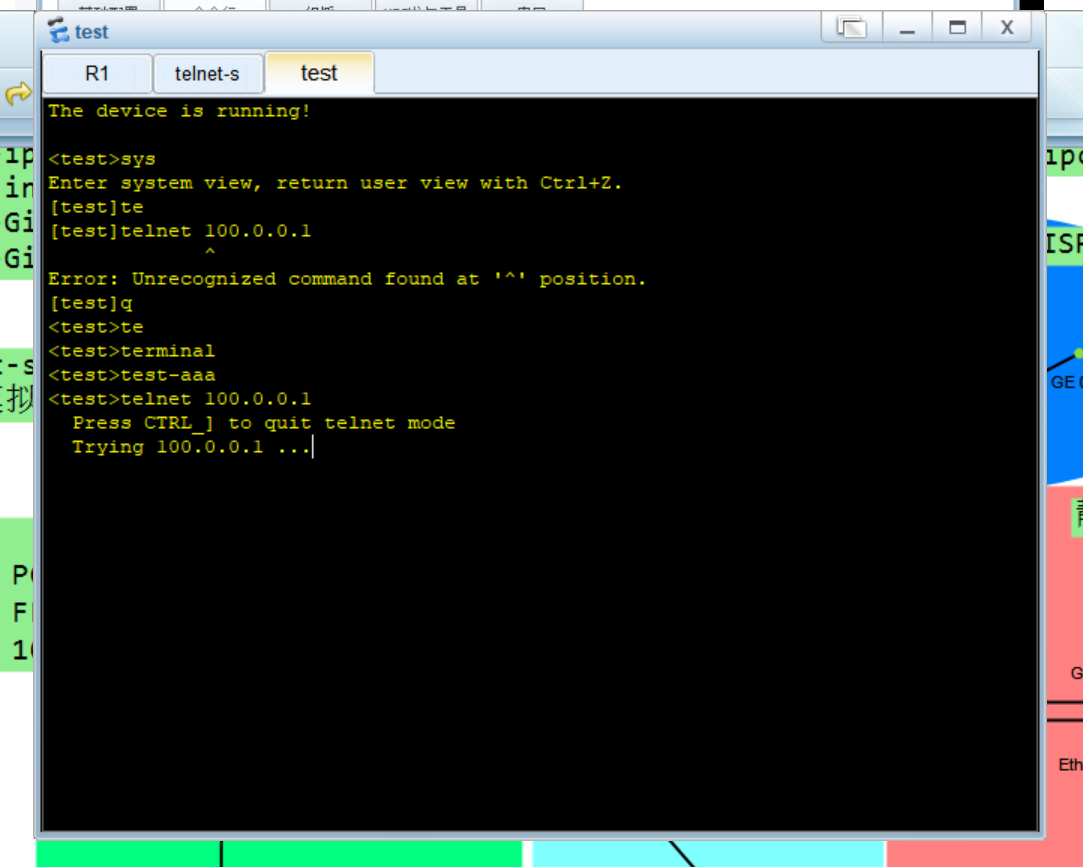

7、做NAT SERVER，发布内网的远程登录服务，用test做测试

1. 静态-企业内网-B内部全网通

（1）配置vlan

步骤1：创建vlan

步骤2：将接口加入vlan，配置trunk链路

步骤3：配置子接口

（2）配置DHCP

（3）配置静态路由，测试全网通

9、配置缺省，实现到达公网接口的通信

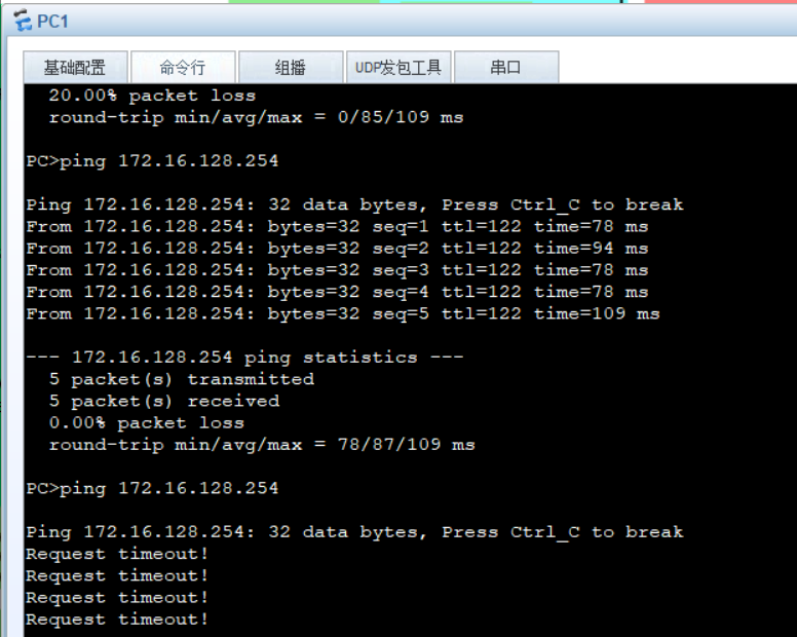

10、配置备份链路，，并测试

11.不允许VLAN 40和VLAN 50 用户访问内网B业务，acl编号为2001，不允许PC1访问PC5，ACL编号为3000。

四、实验步骤

1. 所有设备按要求修改名字、全网配置IP地址--（参考）

[Huawei]sys telnet-server

[telnet-server]int g0/0/0

[telnet-server-GigabitEthernet0/0/0]ip add 172.16.66.254 24

[telnet-server]ip route-static 0.0.0.0 0 172.16.66.1      模拟网关

[Huawei]SYS R1

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 172.16.67.1 24

[R1]int g0/0/1.1

[R1-GigabitEthernet0/0/1.1]ip add 172.16.64.1 24

[R1]int g0/0/1.2

[R1-GigabitEthernet0/0/1.2]ip add 172.16.65.1 24

[R1]int g0/0/1.3

[R1-GigabitEthernet0/0/1.3]ip add 172.16.66.1 24

1. OSPF-企业内网-A内部全网通

（1）Vlan配置

步骤1：创建vlan

步骤2：将接口加入相应vlan，并配置trunk链路放通vlan

步骤2：子接口配置

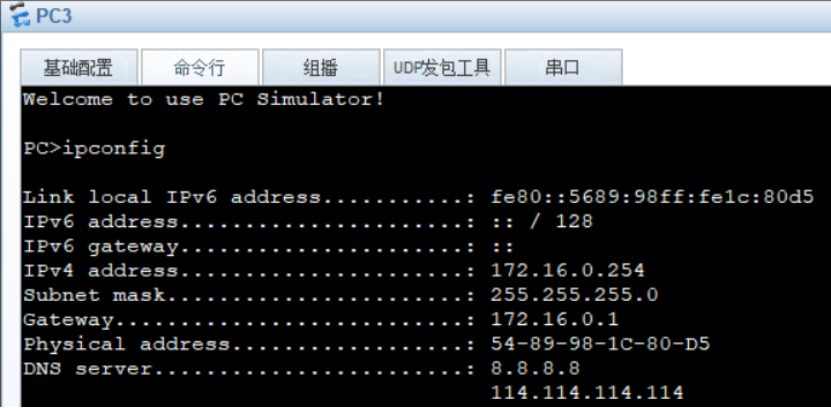

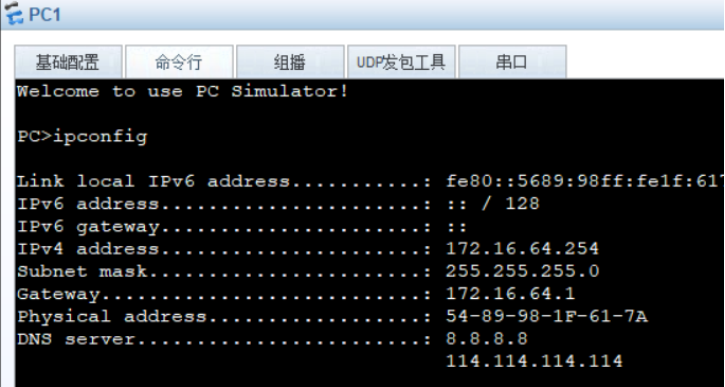

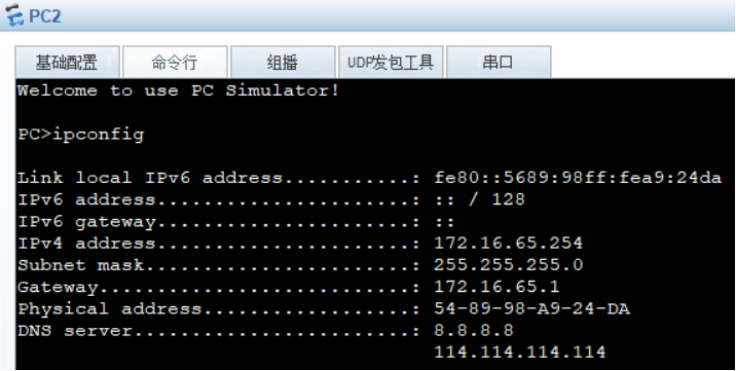

（2）DHCP配置

.....(部分图片）

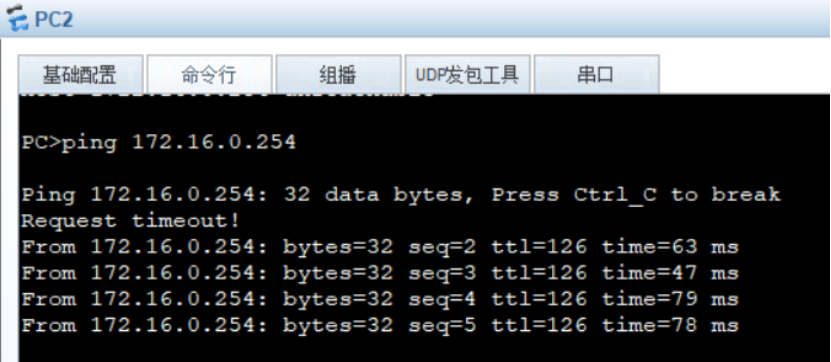

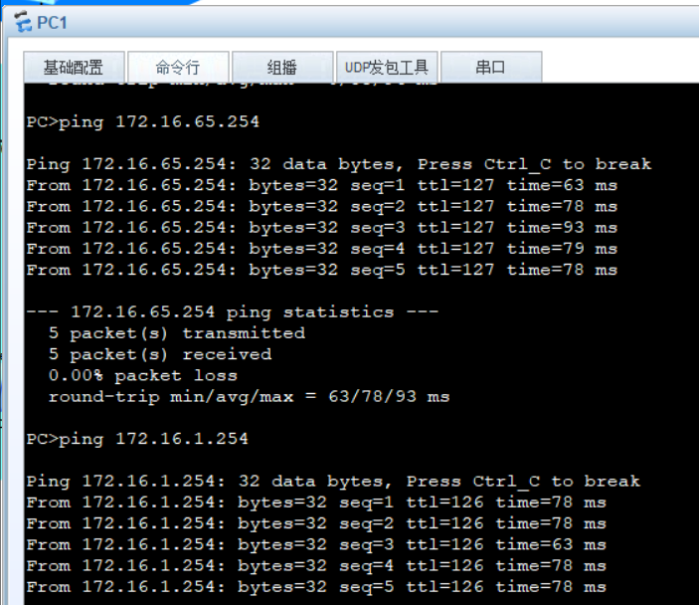

（3）OSPF协议配置，进行全网通测试

5、配置远程登录服务

[telnet-server]telnet server enable

[telnet-server]aaa

[telnet-server-aaa]local-user huawei password cipher 123456 privilege level 15

[telnet-server-aaa]local-user huawei service-type telnet

[telnet-server]user-interface vty 0 4

[telnet-server-ui-vty0-4]authentication-mode aaa

6、静态-企业内网-B内部全网通

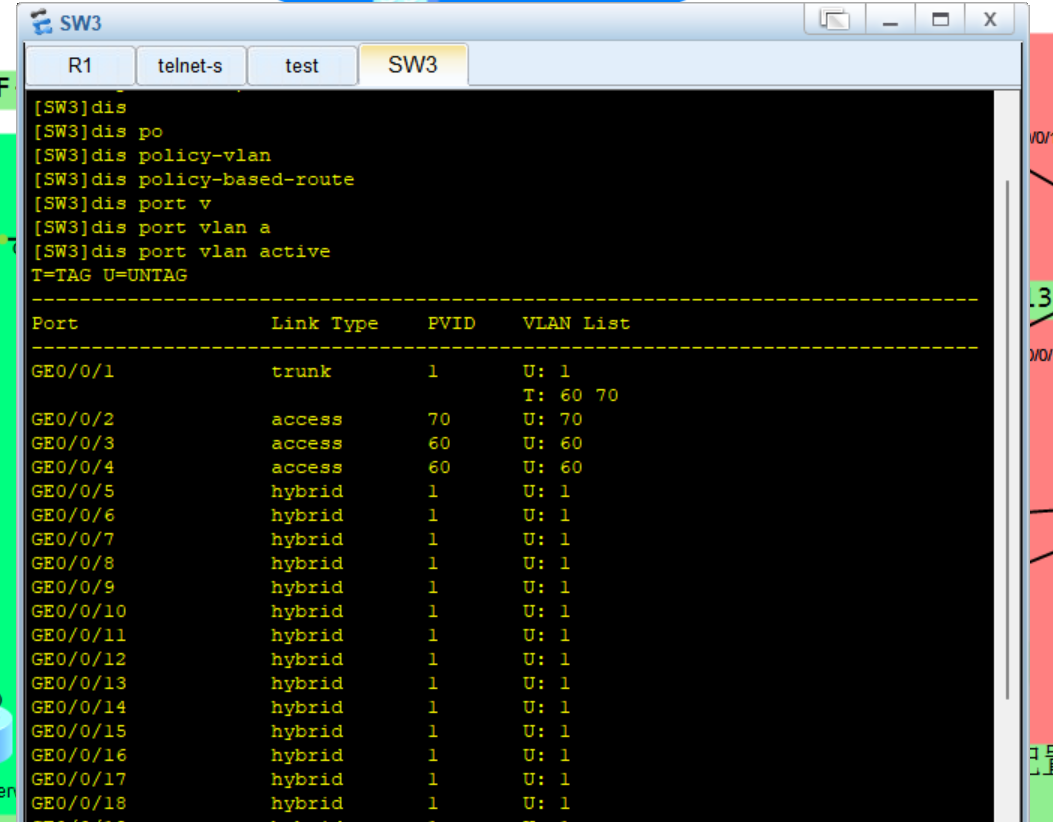

1. vlan配置

步骤1：创建vlan

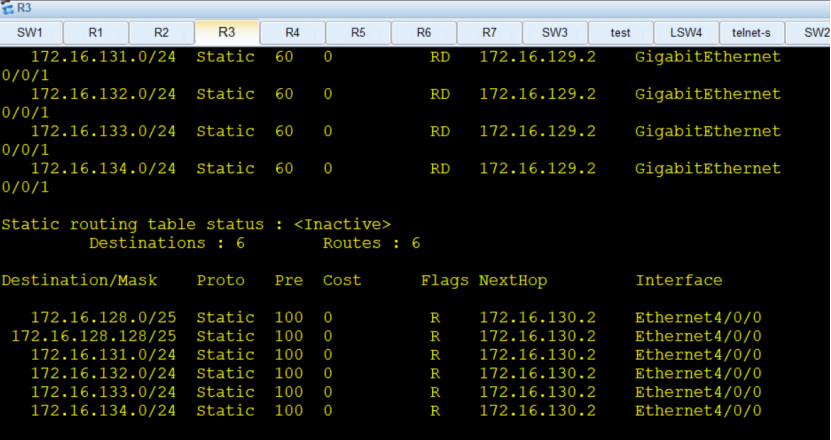

7、在R3和R4上配置备份链路，并测试

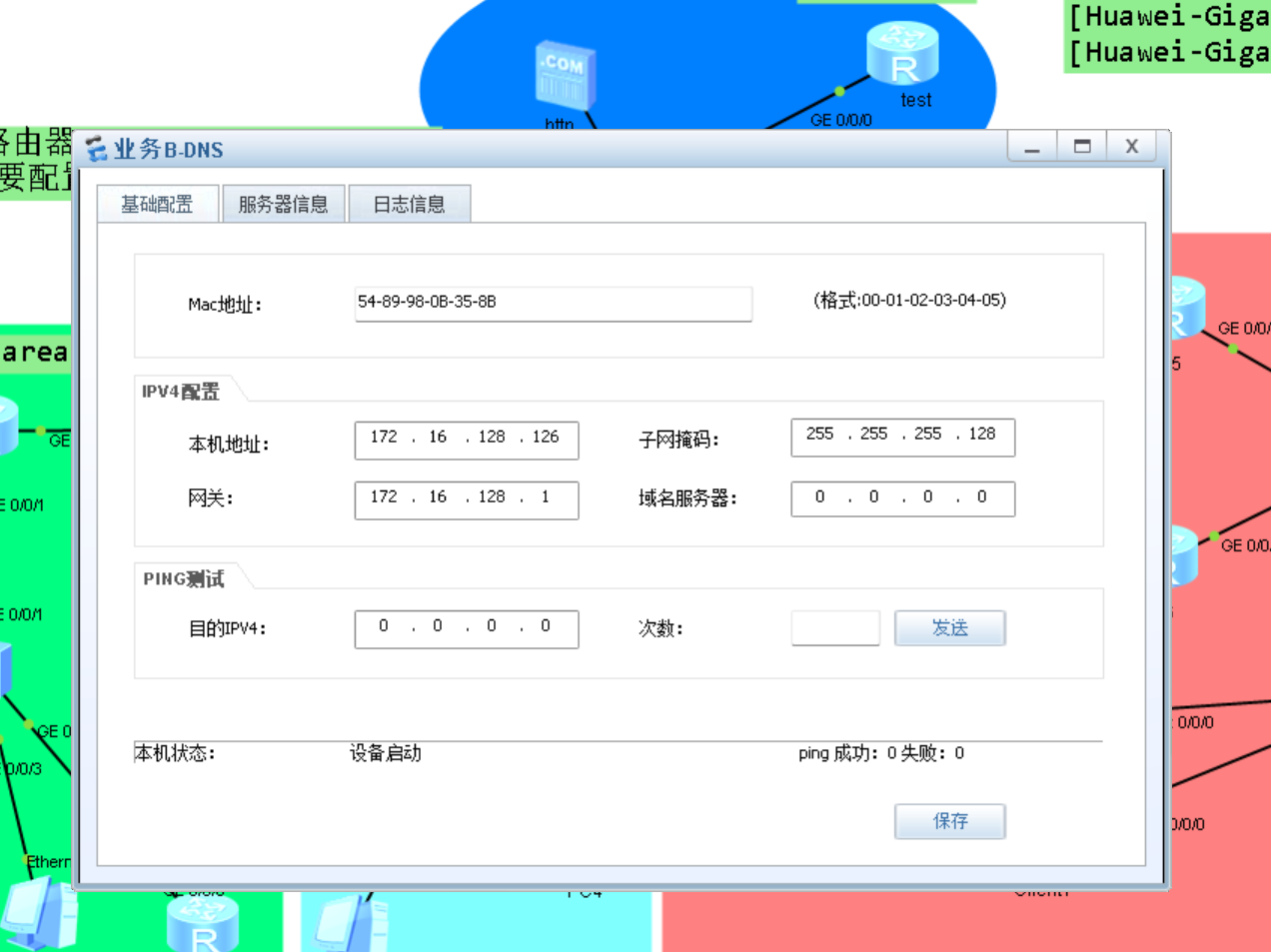

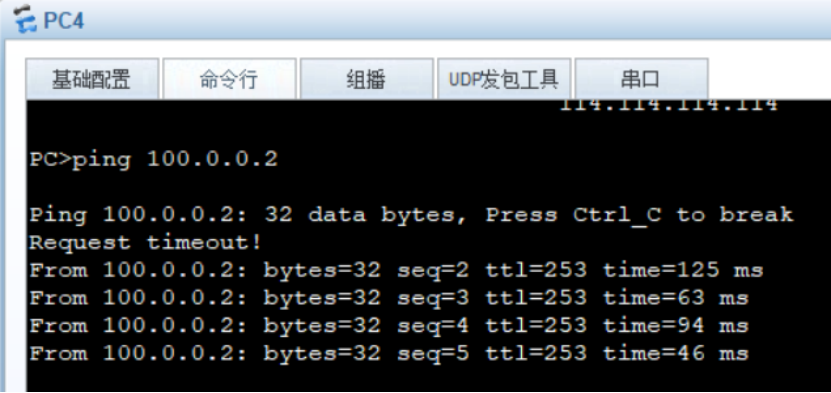

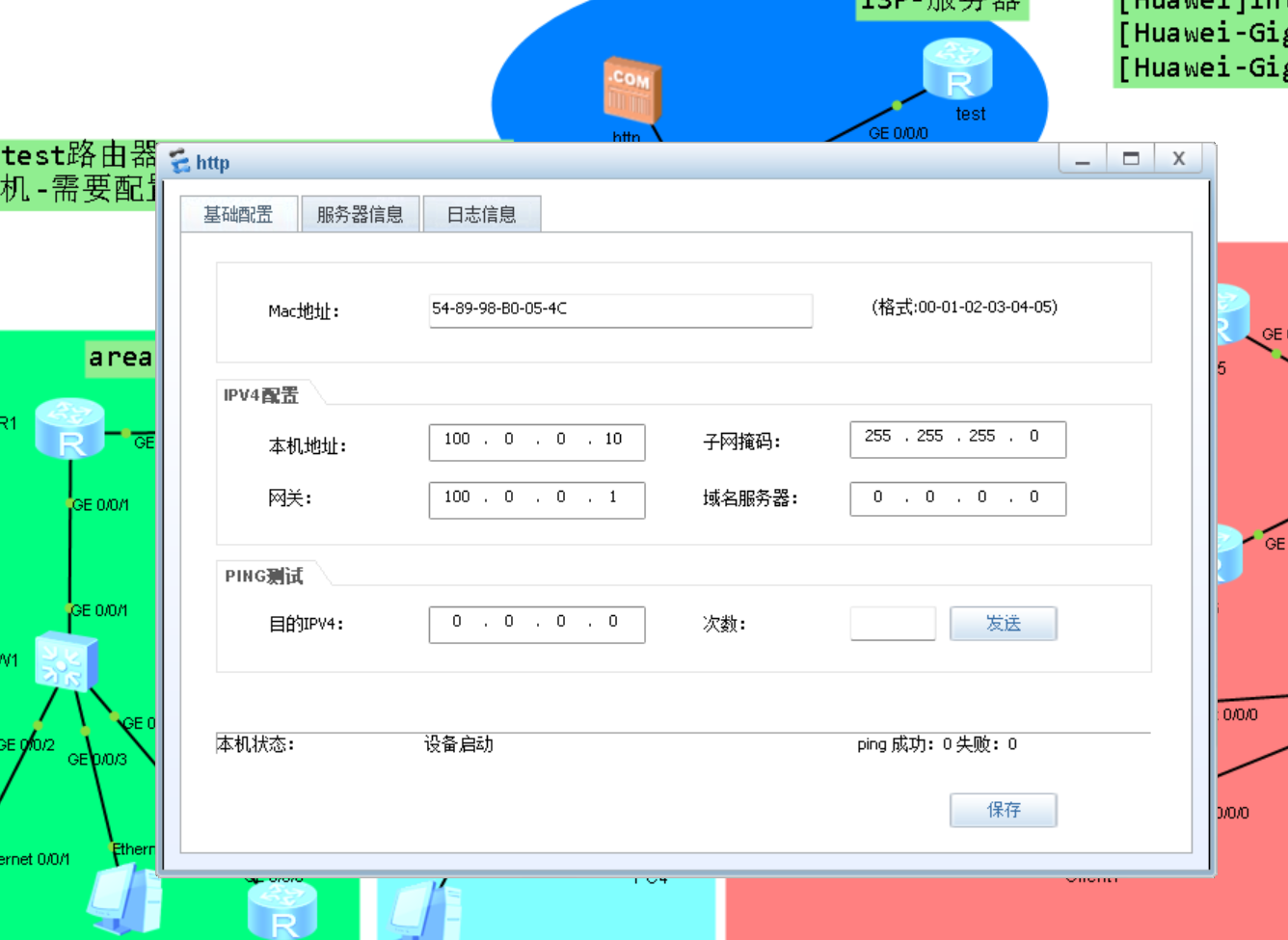

8、其他实验配置图（部分）
