iSCSI 服务器

iSCSI 服务介绍

SCSI（Small Computer System Interface，小型计算机系统接口），一种用于计算机和智能设备之间
（硬盘、软驱、光驱、打印机、扫描仪等）连接标准。
iSCSI（Internet Small Computer System Interface，Internet 小型计算机系统接口)，又称为IP-SAN，
是IBM公司研究开发的IP SAN技术，该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，基于TCP/IP的协议连接iSCSI服务端（Target）和客户端(Initiator)，使得封装后的SCSI数据包可以在互联网传输，最终实现iSCSI服务端提供存储给客户端。
通常，iSCSI使用专用的10 Gb以太网或更好的网络，以最大程度地提高性能。
从物理服务器到存储的电缆通常封闭在数据中心内，并且理想情况下不直接连接到LAN网络，所以SAN流
量通常不加密，以最大程度地提高性能。 为了实现WAN安全，iSCSI管理员可以使用IPsec加密流量。

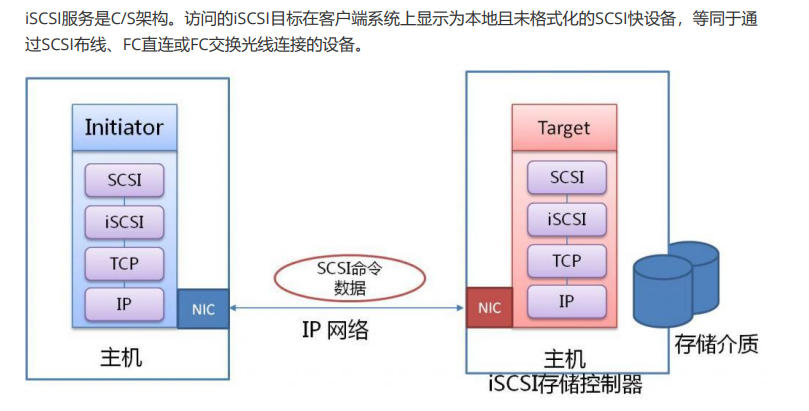

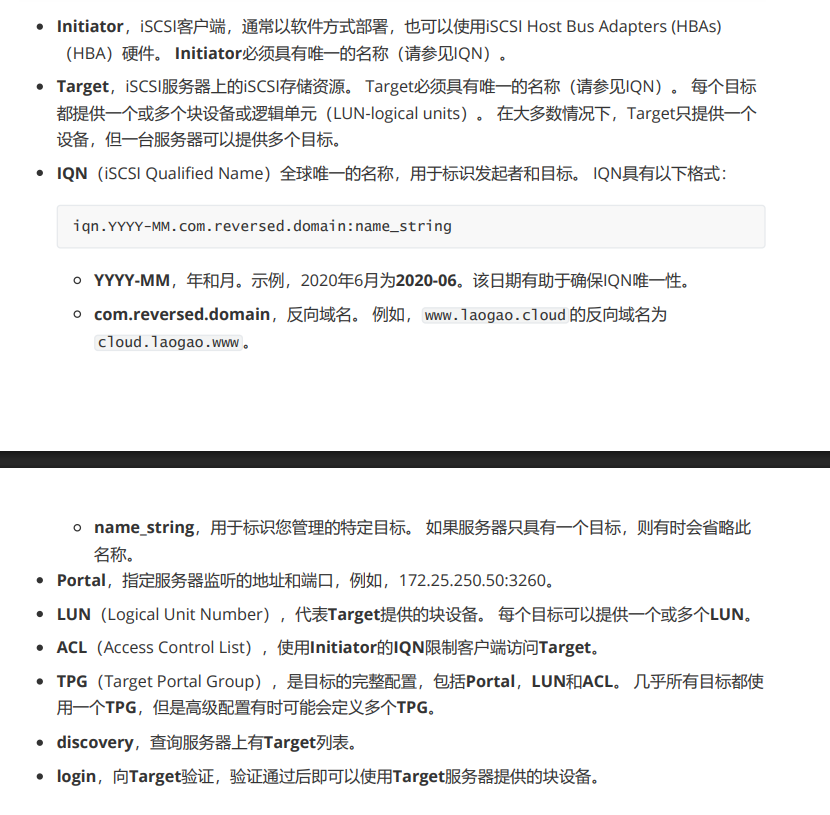

iSCSI 架构

配置 iSCSI Targets

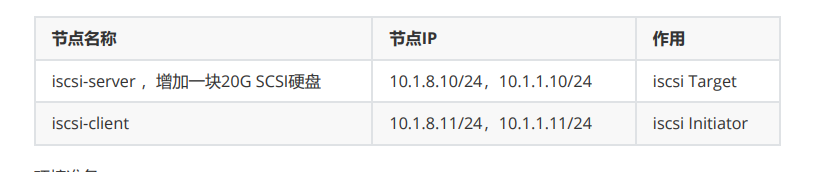

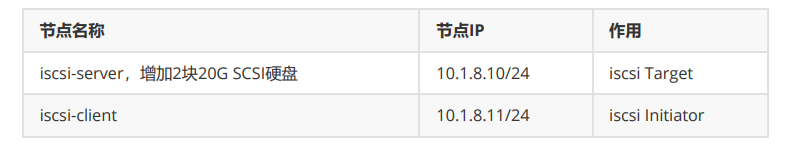

节点规划

配置流程

先建 backstores/block 绑定本地硬盘\分区
再建 iscsi 目标
绑定 LUN
设置权限
客户端连接使用

配置iscsi-server

配置 iSCSI Targets需要安装以下软件：
targetd，服务端软件。
targetcli，targetd服务配置工具。

# 安装软件
[root@iscsi-server ~]# yum install -y targetd targetcli
# 启用并启动服务
[root@iscsi-server ~]# systemctl enable target --now
# 配置防火墙
[root@iscsi-server ~]# firewall-cmd --permanent --add-service=iscsi-target
[root@iscsi-server ~]# firewall-cmd --reload

当您不带任何选项运行targetcli时，该命令将进入交互模式。
在以下示例中，使用ls命令显示当前布局。

[root@iscsi-server ~]# targetcli
targetcli shell version 2.1.53
Copyright 2011-2013 by Datera, Inc and others.
For help on commands, type 'help'.
/> ls
o- /
.................................................................................
...... [...]
o- backstores
............................................................................
[...]
| o- block ................................................................
[Storage Objects: 0]
| o- fileio ...............................................................
[Storage Objects: 0]
| o- pscsi ................................................................
[Storage Objects: 0]
| o- ramdisk ..............................................................
[Storage Objects: 0]
o- iscsi
..........................................................................
[Targets: 0]
o- loopback
....................................................................... [Targets:
0]
/>

配置 backstore 对象

backstore类型：

1. block：服务器中的块设备，例如磁盘驱动器，磁盘分区或逻辑卷。
2. fileio：本地文件系统中的常规文件。targetcli将该文件用作磁盘映像。
3. pscsi：物理SCSI设备。 这种类型的存储允许客户端通过网络访问服务器上的物理SCSI设备。
4. ramdisk：内存中的磁盘设备。 这种类型的存储不会持久存储数据。 服务器重新启动后，数据将丢
   失。
   要使用targetcli创建后备存储，请使用其create命令。 该命令的行为取决于您在配置树中的当前位置。
   示例：
   先进目录，再 create（最常用、最简单）

/> cd /backstores/block
/backstores/block> create myblock1 /dev/sdb
Created block storage object myblock1 using /dev/sdb.

等同于用 full path 写法（必须带 /）

/> /backstores/block create myblock1 /dev/sdb
Created block storage object myblock1 using /dev/sdb.

配置 Target IQN

在/iscsi伪目录中，创建IQN，将您选择的IQN名称作为其第一个参数

/> cd /iscsi
/iscsi> create iqn.2026-04.cloud.s.iscsi-server:disk1
Created target iqn.2026-04.cloud.s.iscsi-server:disk1.
Created TPG 1.
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260.
/iscsi> ls
o- iscsi
............................................................................
[Targets: 1]
o- iqn.2026-04.cloud.s.iscsi-server:disk1
....................................... [TPGs: 1]
# 共享块
o- tpg1 ............................................................... [nogen-acls, no-auth]
# access controller list 访问控制列表，控制谁可以访问我
o- acls
.......................................................................... [ACLs:
0]
# 定义设备列表
o- luns
.......................................................................... [LUNs:
0]
# 门户，通过哪个ip和哪个接口访问我
o- portals
.................................................................... [Portals: 1]
o- 0.0.0.0:3260
..................................................................... [OK]
/iscsi>

配置 LUN

# 把提前做好的后端存储 myblock1（也就是 /dev/sdb）绑定成 LUN，对外共享
/> cd /iscsi/iqn.2026-04.cloud.s.iscsi-server:disk1/tpg1/luns
/iscsi/iqn.20...sk1/tpg1/luns> create /backstores/block/myblock1
Created LUN 0.

配置 ACL

创建ACL，以允许客户端启动程序访问目标。在Red Hat Enterprise Linux上，启动器的IQN存储在/etc/iscsi/initiatorname.iscsi文件中。

/> cd /iscsi/iqn.2026-04.cloud.s.iscsi-server:disk1/tpg1/acls
/iscsi/iqn.20...sk1/tpg1/acls> create iqn.2026-04.cloud.s.iscsi-client
Created Node ACL for iqn.2026-04.cloud.s.iscsi-client
Created mapped LUN 0.

配置 Portal

删掉默认： 0.0.0.0:3260 （随便哪个 IP 都能连）
新建指定： 10.1.8.10:3260
！ 只允许通过 10.1.8.10 这个网卡连接 iSCSI 共享

/> cd /iscsi/iqn.2026-04.cloud.s.iscsi-server:disk1/tpg1/portals/
/iscsi/iqn.20.../tpg1/portals> delete 0.0.0.0 3260
Deleted network portal 0.0.0.0:3260
/iscsi/iqn.20.../tpg1/portals> create 10.1.8.10 3260
Using default IP port 3260
Created network portal 10.1.8.10:3260.

保存配置

退出targetcli shell时，该命令将配置保存在/etc/target/saveconfig.json文件中。

/> exit
Global pref auto_save_on_exit=true
Configuration saved to /etc/target/saveconfig.json

非交互式管理 Targets

[root@iscsi-server ~]# targetcli /backstores/block create myblock2 /dev/sdc
Created block storage object myblock2 using /dev/sdc.
[root@iscsi-server ~]# targetcli /iscsi create iqn.2026-04.cloud.s.iscsiserver:disk2
Created target iqn.2026-04.cloud.s.iscsi-server:disk2.
Created TPG 1.
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260.
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.s.iscsiserver:disk2/tpg1/luns create /backstores/block/myblock2
Created LUN 0.
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.s.iscsiserver:disk2/tpg1/acls create iqn.2026-04.cloud.s.iscsi-client
Created Node ACL for iqn.2026-04.cloud.s.iscsi-client
Created mapped LUN 0.
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.s.iscsiserver:disk2/tpg1/portals delete 0.0.0.0 3260
Deleted network portal 0.0.0.0:3260
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.s.iscsiserver:disk2/tpg1/portals create 10.1.8.10 3260
Using default IP port 3260
Created network portal 10.1.8.10:3260.
[root@iscsi-server ~]# targetcli saveconfig
Last 10 configs saved in /etc/target/backup/.
Configuration saved to /etc/target/saveconfig.json

提示：与交互式使用targetcli不同，命令行模式必须显式运行saveconfig子命令以保存配置。

访问 iSCSI 存储

iSCSI 启动器通常以软件方式实现。 使用基于软件的iSCSI启动器需要连接到具有足够带宽的现有以太网网络，以承载存储流量。
您也可以使用硬件启动器-主机总线适配器（HBA），从而减轻了其他系统资源的负担。

准备客户端系统

配置iSCSI客户端启动程序需要安装iscsi-initiator-utils软件包，该软件包包括iscsi和iscsid服务以及/etc/iscsi/iscsid.conf和/etc/iscsi/initiatorname.iscsi配置文件。

[root@iscsi-client ~]# yum install -y iscsi-initiator-utils

作为iSCSI启动器，客户端需要其自己的唯一iSCSI合格名称（IQN）。在安装iscsi-initiator-utils的过程中，该软件包生成唯一的IQN，并存储到/etc/iscsi/initiatorname.iscsi文件中。 管理员通常需要更改该名称。

[root@iscsi-client ~]# vim /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2026-04.cloud.s.iscsi-client

/etc/iscsi/iscsid.conf文件包含您连接的目标的默认设置。 这些设置包括iSCSI超时，重试以及用于身份验证的用户名和密码参数。

软件包安装会自动配置iscsid服务，以便启动器在系统启动时自动重新连接到任何已发现的目标。 每当您修改启动程序的配置文件时，请重新启动iscsid服务。

连接 iSCSI 目标

在使用远程设备之前，首先需要发现目标。 发现过程使用/etc/iscsi/iscsid.conf中的配置将目标信息和设
置存储在/var/lib/iscsi/nodes/目录中。

您可以使用以下命令执行远程目标的发现：

# iscsiadm -m discovery -t st -p portal_ip[:port]

参数说明：

• portal_ip参数是目标门户的IP地址。
• 如果未指定port参数，它将使用默认端口3260。
  示例：

[root@iscsi-client ~]# iscsiadm -m discovery -t st -p 10.1.8.10
10.1.8.10:3260,1 iqn.2026-04.cloud.s.iscsi-server:disk2
10.1.8.10:3260,1 iqn.2026-04.cloud.s.iscsi-server:disk1

要使用列出的目标之一，请使用以下命令登录到该目标：

# iscsiadm -m node -T Target -p portal_ip[:port] -l

示例：

[root@iscsi-client ~]# iscsiadm -m node -T iqn.2026-04.cloud.s.iscsiserver:disk1 -l
Logging in to [iface: default, target: iqn.2026-04.cloud.s.iscsiserver:disk1, portal: 10.1.8.10,3260] (multiple)
Login to [iface: default, target: iqn.2026-04.cloud.s.iscsi-server:disk1,
portal: 10.1.8.10,3260] successful.

此时，系统将检测到新的SCSI块设备，就好像它是本地连接的硬盘驱动器一样。 您可以使用以下命令查
看新设备，该命令以打印级别3显示有关当前iSCSI登录会话的信息。

[root@iscsi-client ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 200G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 199G 0 part
├─centos-root 253:0 0 50G 0 lvm /
├─centos-swap 253:1 0 7.9G 0 lvm [SWAP]
└─centos-home 253:2 0 141.1G 0 lvm /home
sdb 8:16 0 20G 0 disk #从iscsi-server来的
sr0 11:0 1 4.4G 0 rom
[root@iscsi-client ~]# iscsiadm -m session -P 3
iSCSI Transport Class version 2.0-870
version 6.2.0.874-22
Target: iqn.2026-04.cloud.s.iscsi-server:disk1 (non-flash)
Current Portal: 10.1.8.10:3260,1
Persistent Portal: 10.1.8.10:3260,1
**********
Interface:
**********
Iface Name: default
Iface Transport: tcp
Iface Initiatorname: iqn.2026-04.cloud.s.iscsi-client
Iface IPaddress: 10.1.8.11
Iface HWaddress: <empty>
Iface Netdev: <empty>
SID: 1
iSCSI Connection State: LOGGED IN
iSCSI Session State: LOGGED_IN
Internal iscsid Session State: NO CHANGE
*********
Timeouts:
*********
Recovery Timeout: 120
Target Reset Timeout: 30
LUN Reset Timeout: 30
Abort Timeout: 15
*****
CHAP:
*****
username: <empty>
password: ********
username_in: <empty>
password_in: ********
************************
Negotiated iSCSI params:
************************
HeaderDigest: None
DataDigest: None
MaxRecvDataSegmentLength: 262144
MaxXmitDataSegmentLength: 262144
FirstBurstLength: 65536
MaxBurstLength: 262144
ImmediateData: Yes
InitialR2T: Yes
MaxOutstandingR2T: 1
************************
Attached SCSI devices:
************************
Host Number: 3 State: running
scsi3 Channel 00 Id 0 Lun: 0
Attached scsi disk sdb State: running

或者，您可以查看 dmesg ， tail /var/log/messages 或 ls -l /dev/disk/by-path/iscsi 命令的
输出。 该登录过程在重新启动后将保持不变。 因此，启动后块设备将自动可用。

格式化 iSCSI 设备

如果发现的块设备已经具有分区，文件系统或LVM卷，则可以使用常规命令（如mount）访问该数据。
您可以使用lsblk --fs命令检查设备。

[root@iscsi-client ~]# blkid
/dev/sda1: UUID="53d865c3-ed9c-4070-86dc-84558ed00ed1" TYPE="xfs"
/dev/sda2: UUID="yNXcrK-NYTG-XipO-fTBm-qmZf-bXbB-2fTRGj" TYPE="LVM2_member"
/dev/sr0: UUID="2020-11-04-11-36-43-00" LABEL="CentOS 7 x86_64" TYPE="iso9660"
PTTYPE="dos"
/dev/mapper/centos-root: UUID="71832a0b-fdc4-4797-86d9-7872593b23d6" TYPE="xfs"
/dev/mapper/centos-swap: UUID="9d24a0c3-dc8b-4635-b542-d4ddbb5a3aab" TYPE="swap"
/dev/mapper/centos-home: UUID="39f98448-d5e3-490e-8b8f-922773ada8da" TYPE="xfs"

多个启动程序同时从同一目标安装同一文件系统，会导致文件系统损坏或尝试读取数据时出现不一
致。 本地文件系统（例如ext4或XFS）不支持从多个系统并发安装。如果需要允许从多个系统同时访
问基于iSCSI的块设备，请使用群集文件系统（例如GFS2）。

如果磁盘为空，则可以对其进行格式化，创建分区或将其用作LVM物理卷。

# 假设客户端发现的设备名称是/dev/sdb
[root@iscsi-client ~]# mkfs.xfs /dev/sdb
meta-data=/dev/sdb isize=512 agcount=4, agsize=1310720 blks
= sectsz=512 attr=2, projid32bit=1
= crc=1 finobt=0, sparse=0
data = bsize=4096 blocks=5242880, imaxpct=25
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0 ftype=1
log =internal log bsize=4096 blocks=2560, version=2
= sectsz=512 sunit=0 blks, lazy-count=1
realtime =none
[root@iscsi-client ~]# blkid
/dev/sda1: UUID="53d865c3-ed9c-4070-86dc-84558ed00ed1" TYPE="xfs"
/dev/sda2: UUID="yNXcrK-NYTG-XipO-fTBm-qmZf-bXbB-2fTRGj" TYPE="LVM2_member"
/dev/sr0: UUID="2020-11-04-11-36-43-00" LABEL="CentOS 7 x86_64" TYPE="iso9660"
PTTYPE="dos"
/dev/mapper/centos-root: UUID="71832a0b-fdc4-4797-86d9-7872593b23d6" TYPE="xfs"
/dev/mapper/centos-swap: UUID="9d24a0c3-dc8b-4635-b542-d4ddbb5a3aab" TYPE="swap"
/dev/mapper/centos-home: UUID="39f98448-d5e3-490e-8b8f-922773ada8da" TYPE="xfs"
/dev/sdb: UUID="81629560-cb56-4c19-814f-7f946d731b02" TYPE="xfs"
# 挂载测试
[root@iscsi-client ~]# mkdir /sdb
[root@iscsi-client ~]# mount /dev/sdb /sdb
[root@iscsi-client ~]# echo xixihaha > /sdb/test
[root@iscsi-client ~]# cat /sdb/test
xixihaha
[root@iscsi-client ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 200G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 199G 0 part
├─centos-root 253:0 0 50G 0 lvm /
├─centos-swap 253:1 0 7.9G 0 lvm [SWAP]
└─centos-home 253:2 0 141.1G 0 lvm /home
sdb 8:16 0 20G 0 disk /sdb
sdc 8:32 0 20G 0 disk
sr0 11:0 1 4.4G 0 rom /run/media/root/CentOS 7 x86_64
[root@iscsi-client ~]#

持久化挂载

在/etc/fstab中的iSCSI目标上持久地挂载文件系统时，请确保遵循以下建议：

• 使用文件系统UUID挂载。 不要使用设备名称（ /dev/sd* ）。 设备的名称取决于 iSCSI 设备通过
  网络响应的顺序，因此设备名称可能会在引导之后更改。如果在 /etc/fstab 中使用设备名称，则系
  统可能会将设备挂载在错误的挂载点下。
• 在/etc/fstab中使用 _netdev 挂载选项。 因为iSCSI依赖网络访问远程设备，所以此选项可确保在网
  络和启动器启动之前，系统不会尝试挂载文件系统。

[root@iscsi-client ~]# vim /etc/fstab
UUID="81629560-cb56-4c19-814f-7f946d731b02" /data xfs defaults,_netdev 0 0

还需要确保服务iscsi开机自动启动，该服务默认是开机自动启动的。

[root@iscsi-client ~]# systemctl enable iscsi

断开目标连接

要停止使用iSCSI目标，请执行以下步骤：

• 确保没有使用目标提供的任何设备。 例如，卸载文件系统。
• 从/etc/fstab等位置删除对目标的所有持久引用。
• 从iSCSI目标注销。

[root@iscsi-client ~]# umount /data
[root@iscsi-client ~]# iscsiadm -m node -T iqn.2026-04.cloud.s.iscsiserver:disk1 -p 10.1.8.10:3260 -u
Logging out of session [sid: 2, target: iqn.2026-04.cloud.s.iscsiserver:disk1, portal: 10.1.8.10,3260]
Logout of [sid: 2, target: iqn.2026-04.cloud.s.iscsi-server:disk1,
portal: 10.1.8.10,3260] successful.
[root@iscsi-client ~]# iscsiadm -m session
tcp: [1] 10.1.8.10:3260,1 iqn.2026-04.cloud.s.iscsi-server:disk2 (nonflash)
[root@iscsi-client ~]# iscsiadm -m node
10.1.8.10:3260,1 iqn.2026-04.cloud.s.iscsi-server:disk2
10.1.8.10:3260,1 iqn.2026-04.cloud.s.iscsi-server:disk1

• 删除 iSCSI目标的本地记录，以使启动器在引导过程中不会自动登录到目标。

[root@iscsi-client ~]# iscsiadm -m node -T iqn.2026-04.cloud.s.iscsiserver:disk1 -p 10.1.8.10:3260 -o delete
[root@iscsi-client ~]# iscsiadm -m node
10.1.8.10:3260,1 iqn.2026-04.cloud.s.iscsi-server:disk2

故障处理

如果发现成功，但是启动器登录到发现的目标时遇到问题，则该问题很可能与访问控制或身份验证有
关。客户端上的IQN与服务器上的IQN不匹配会导致目标登录失败。

可能是客户端上的启动器IQN不正确引起的，请在客户端的/etc/iscsi/initiatorname.iscsi文件中修复
IQN，然后重新启动iscsid服务以使更改生效。

[root@iscsi-client ~]# vim /etc/iscsi/initiatorname.iscsi
# 重启 iscsid 服务，释放之前客户端扫描时使用的IQN。
[root@iscsi-client ~]# systemctl restart iscsid
# 重新登录
[root@iscsi-client ~]# iscsiadm -m node -T iqn.2026-04.cloud.s.iscsiserver:disk1 -l

多路径访问

服务端准备

节点规划

环境准备：

[root@iscsi-server ~]#
yum install -y targetd targetcli
systemctl enable target --now
firewall-cmd --permanent --add-service=iscsi-target
firewall-cmd --reload
targetcli /backstores/block create myblock1 /dev/sdb
targetcli /iscsi create iqn.2026-04.cloud.s.iscsi-server:disk1
targetcli /iscsi/iqn.2026-04.cloud.s.iscsi-server:disk1/tpg1/luns create
/backstores/block/myblock1
targetcli /iscsi/iqn.2026-04.cloud.s.iscsi-server:disk1/tpg1/acls create
iqn.2026-04.cloud.s.iscsi-client
targetcli /iscsi/iqn.2026-04.cloud.s.iscsi-server:disk1/tpg1/portals delete
0.0.0.0 3260
targetcli /iscsi/iqn.2026-04.cloud.s.iscsi-server:disk1/tpg1/portals create
10.1.8.10 3260
targetcli /iscsi/iqn.2026-04.cloud.s.iscsi-server:disk1/tpg1/portals create
10.1.1.10 3260
targetcli saveconfig

#验证
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.s.iscsiserver:disk1/tpg1/portals ls
o- portals ........................................................... [Portals:
2]
o- 10.1.1.10:3260 ..........................................................
[OK]
o- 10.1.8.10:3260 ..........................................................
[OK]
[root@iscsi-server ~]#

什么是多路径

多路径是指服务器和存储阵列存在多个物理连接方式使用虚拟设备，这种方式可以提供更加弹性的存储
连接（一个路径down掉不会影响连接性），也可以聚合存储带宽提供性能。

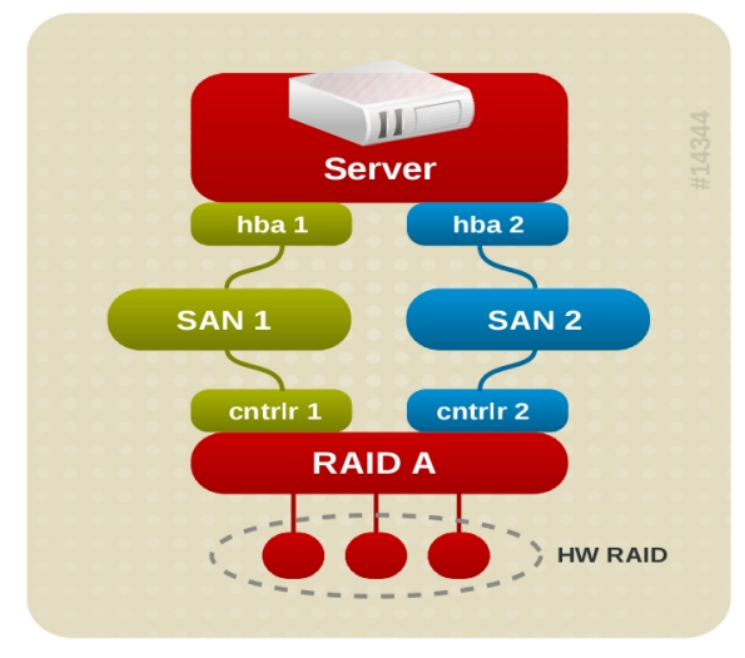

示例：

多路径由dm-multipath子系统提供，使用内核device mapper系统获得虚拟设备，有multipathd进程和
multipath命令行工具管理。

软件包device-mapper-multipath提供必要的binaries daemon和kernel modules。安装、配置、启动
后，多路径设备节点会创建在两个位置。

出于管理目的，multipath设备创建在/dev/mapper，如果选择了user-friendly名称，这些设备也可以命
名为mpathN[pM]，或者配置在World Wide ID（WWID）之后。管理员也可以自定义多路径设备名，这
些自定义名称在multipaths配置文件的multipaths部分使用alias选项定义。

多路径设备也会创建在/dev目录，格式/dev/dm-N与/dev/mapper下的文件匹配。这些设备提供给系统
内部使用，禁止管理目的直接使用。

重要：多路径提供存储访问路径down情况的保护。如果存储本身不可用，访问访问存储也会不可用。

创建多路径设备，不同的路径将会合并到组中，取决于/etc/multipath.conf配置。典型情况，同一时刻
只能激活一个组，一个组可以包含多个路径。当某个组故障，多路径进程将切换流量到不同组中。

配置多路径

安装软件包

[root@iscsi-client ~]# yum install -y device-mapper-multipath

启用多路径

创建配置文件 /etc/multipath.conf 最简单的方法是使用mpathconf工具：

• 如果文件不存在，使用以下命令生成配置文件。也可以从默认位置/usr/share/doc/device-mappermultipath-*/multipath.conf拷贝过来。

[root@iscsi-client ~]# mpathconf --enable

• 如果文件已经存在，则以下命令会修改文件配置。

[root@iscsi-client ~]# mpathconf --enable --with_multipathd y --with_chkconfig y

编辑配置文件后，使用 systemctl 命令 enable 和 start multipathd 进程。

[root@iscsi-client ~]# systemctl enable multipathd --now

发现设备

[root@iscsi-client ~]# vim /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2026-04.cloud.s.iscsi-client
[root@iscsi-client ~]# iscsiadm -m discovery -t st -p 10.1.8.10
10.1.8.10:3260,1 iqn.2026-04.cloud.s.iscsi-server:disk1
10.1.1.10:3260,1 iqn.2026-04.cloud.s.iscsi-server:disk1
[root@iscsi-client ~]# iscsiadm -m node -L all

确定设备是同一设备

WWN（World Wide Name），全球唯一名称，是由 IEEE 标准化的全球唯一标识符，用于标识存储设
备（如硬盘、RAID 阵列、光纤交换机等），每个设备具有全球唯一名称。

应用场景：在光纤通道（FC）、iSCSI 等存储网络中，用于识别和定位存储设备。

WWN 是判断多路径设备是否指向同一存储设备的 核心依据：所有属于同一多路径设备的物理路径（如
sdb 、 sdc ），其对应的存储设备 WWN 必然相同。

scsi_id 命令

[root@iscsi-client ~]# /usr/lib/udev/scsi_id -g -u /dev/sdb
360014059a4a72ad3bf84b9bbb2ec0ffb
[root@iscsi-client ~]# /usr/lib/udev/scsi_id -g -u /dev/sdc
360014059a4a72ad3bf84b9bbb2ec0ffb

udevadm 命令

[root@iscsi-client ~]# udevadm info --query=property --name=/dev/sdb | grep
ID_WWN_W
ID_WWN_WITH_EXTENSION=0x60014059a4a72ad3bf84b9bbb2ec0ffb
[root@iscsi-client ~]# udevadm info --query=property --name=/dev/sdc | grep
ID_WWN_W
ID_WWN_WITH_EXTENSION=0x60014059a4a72ad3bf84b9bbb2ec0ffb

通过 UUID 或其他标识符辅助判断

[root@iscsi-client ~]# blkid /dev/sdb
[root@iscsi-client ~]# blkid /dev/sdc

监控多路径

multipath命令也可用于多路径状态监控。

• -l 选项，显示多路径拓扑简介。
• -ll 选项，会检测所有路径是否active，如果没有问题，路径的状态为active和ready。命令输出还会
  包括每个多路径设备的信息，有三个部分组成：多路径设备，path group，path group成员。

示例：

[root@iscsi-client ~]# multipath -ll
mpatha (360014059a4a72ad3bf84b9bbb2ec0ffb) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 3:0:0:0 sdb 8:16 active ready running
`-+- policy='service-time 0' prio=1 status=enabled
`- 4:0:0:0 sdc 8:32 active ready running

status=active → 当前活动路径、主路径 sdb 是主路径（当前 I/O 走这条）
status=enabled → 备用可用路径、从路径 sdc 是备路径（冗余备用）
默认策略 service-time 0 ，属于：主备模式（Active-Passive）

• 同一时间只走一条主路径
• 主路径断了，自动切到 sdc
• 平时 sdc 闲着，不跑流量

配置文件

配置文件 /etc/multipath.conf，包含5个部分：

• defaults，定义了所有多路径的默认配置，会被devices和multipaths块配置覆盖。
• blacklist，定义了多路径设备中不允许使用的设备。
• blacklist_exceptions，定义了多路径设备中应该包含的设备，即使设备已经定义在blacklist中。
• devices，指定特定设备类型，会被multipaths块覆盖。device是通过他们的vendor product和
• revision（修正）关键字识别（来自于sysfs的正则表达式匹配）。
• multipaths，包含指定路径，会覆盖defaults块和devices块中定义的设备。多路径基于他们的
• WWIDs识别（使用getuid_callout函数获得）

覆盖方式：multipaths > devices > defaults。

使用设备

多路径设备名称为 /dev/mapper/mpatha，识别到设备后就可以正常使用。
示例：格式化，挂载。

[root@iscsi-client ~]# mkdir /mpatha
[root@iscsi-client ~]# mount /dev/mapper/mpatha /mpatha
[root@iscsi-client ~]# df -h /mpatha/
Filesystem Size Used Avail Use% Mounted on
/dev/mapper/mpatha 20G 33M 20G 1% /mpatha

持久化挂载

[root@iscsi-client ~]# vim /etc/fstab
# 最后增加一条
/dev/mapper/mpatha /mpatha xfs _netdev 0 0
[root@iscsi-client ~]# systemctl daemon-reload
[root@iscsi-client ~]# umount /mpatha
[root@iscsi-client ~]# mount -a
[root@iscsi-client ~]# df -h /mpatha
Filesystem Size Used Avail Use% Mounted on
/dev/mapper/mpatha 20G 33M 20G 1% /mpatha

高可用性测试

测试1：断开iscsi-server端第二块网卡

[root@iscsi-server ~]# nmcli device disconnect ens36
Device 'ens36' successfully disconnected.xxxxxxxxxx [root@iscsi-server ~]# nmcli
device disconnect ens36Device 'ens36' successfully disconnected.[root@storage ~]#
nmcli device disconnect ens192

以下显示了passive状态的path group发生了故障。active状态的path group保持不变。

[root@iscsi-client ~]# multipath -ll
mpatha (360014059a4a72ad3bf84b9bbb2ec0ffb) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 3:0:0:0 sdb 8:16 active ready running
`-+- policy='service-time 0' prio=0 status=enabled
`- 4:0:0:0 sdc 8:32 failed faulty running

测试2：恢复iscsi-server端第二块网卡,断开第一块网卡
以下显示了active状态的path group发生了故障。active状态的path group变更为failed faulty
running，同时状态由active变更为enabled。passive状态的path group变更为active ready running，
同时状态由enabled变更为active。

[root@iscsi-client ~]# multipath -ll
mpatha (360014059a4a72ad3bf84b9bbb2ec0ffb) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=0 status=enabled
| `- 3:0:0:0 sdb 8:16 failed faulty running
`-+- policy='service-time 0' prio=1 status=active
`- 4:0:0:0 sdc 8:32 active ready running

重要：故障路径恢复后，当前的active path保持不变，即使恢复的路径之前是active path，可以通过手
动切换回来。
