信号处理的整体流程

在 Linux 等操作系统中，信号（signal）的生命周期通常可以划分为三个阶段：

1. 信号的发送（Generation / Delivery Request）
   信号由内核或用户空间触发，通过系统调用或硬件异常等方式产生，并交由操作系统发送给目标进程。
2. 信号的保存（Pending / Queuing）
   由于信号的处理具有异步性，目标进程在接收到信号后，通常不会立即处理，而是由内核暂存。
3. 信号的递达与处理（Delivery & Handling）
   在合适的时机（如从内核态返回用户态前），内核将信号递达进程，并执行对应的处理动作（默认处理 / 忽略 / 自定义处理函数）。

信号保存机制：Pending 位图

使用位图的原因：

• 空间高效：1 bit 表示一个信号
• 操作高效：
  • 设置：pending |= (1 << sig)
  • 清除：pending &= ~(1 << sig)
  • 查询：pending & (1 << sig)
• 天然支持集合运算（位运算）

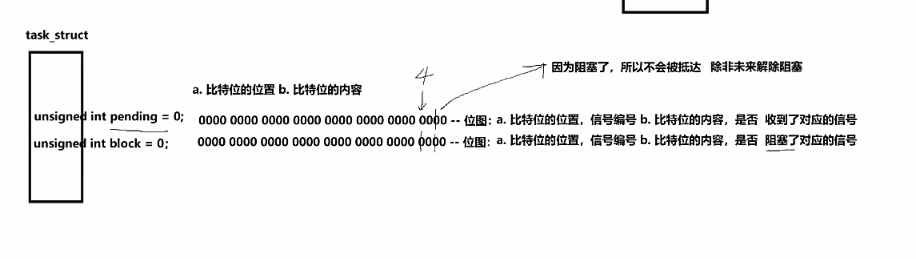

  在内核中，每个进程（PCB，即 task_struct）都维护与信号相关的数据结构。其中最核心的是：

Pending 信号集合（pending set）

• 本质：位图（bitmap）
• 作用：记录当前进程“已收到但尚未处理”的信号

数据结构特征

• 通常使用一个整型（如 unsigned int 或更大位宽）表示
• 每一位（bit）对应一个信号编号（signal number）

位图语义定义

• 位的位置（bit position）
  表示信号编号（通常从低位到高位对应 signal 1, 2, 3, …）
• 位的值（bit value）
  • 0：该信号未到达
  • 1：该信号已到达（处于 pending 状态）

示例（简化表示）

pending bitmap: 0000 0000 0000 0101

含义：
- 第1位 = 1 → 收到 signal 1
- 第3位 = 1 → 收到 signal 3
- 其他位 = 0 → 未收到对应信号

---

数据结构

信号递达（Delivery）

信号递达条件的形式化描述
在 Linux 中，信号是否能够被递达（delivery），取决于两个核心条件：

• 该信号已经产生（处于 pending 状态）
• 该信号未被阻塞（不在 block mask 中）

---

位运算判定逻辑

对于信号编号 sig，可以通过位运算提取其在位图中的状态：

mask = 1 << (sig - 1);

• mask 用于定位该信号在位图中的对应比特位

---

递达判定伪代码

if(((1<<(signo-1))&pcb->block)
{
//signo信号被阻塞，不抵达
}
else
{
if(((1<<(signo-1))&pcb->pending)
{
//抵达信号
}
}

信号 sig 能够被递达，当且仅当：

pending[sig] == 1 && block[sig] == 0

---

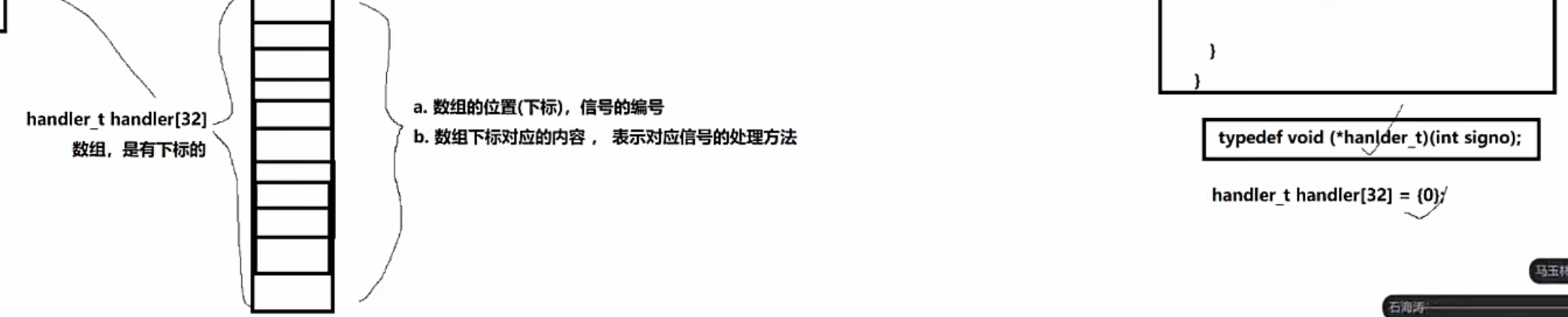

handler数组

除位图外，在操作系统内核中，我们可以通过定义函数指针数组来管理信号处理函数。假设我们声明一个名为 handler_t 的类型别名，它代表一个返回类型为 void、接受信号编号作为参数的函数指针类型。具体定义如下：

typedef void (*handler_t)(int);
handler_t handlers[NUM_SIGNALS];

详细解释：

typedef void (*handler_t)(int signal);

此时，handler_t 是一个指向接收信号编号并返回 void 的函数的指针类型。进一步，如果我们定义一个 handler 数组，每个元素都是一个 handler_t 类型的指针，这个数组便用于存储各个信号的处理函数。

handler_t handler[32];

在此，handler 数组的大小为 32，每个元素都是一个信号处理函数指针。数组的下标（从 0 开始）代表了信号的编号，数组中的每个元素指向一个处理该信号的函数。具体地说，handler[0] 表示对信号编号 1 的处理函数，handler[1] 表示对信号编号 2 的处理函数，依此类推。

这种方法可以有效地为每个信号指定一个独立的处理函数，通过索引访问对应的处理函数并执行。这个结构通常用于操作系统内核中，尤其是信号处理机制中，用来响应各种不同的信号。

通过这种方式，我们可以清晰地管理和访问不同信号的处理函数，使得系统能够根据信号的编号迅速定位并执行相应的处理逻辑。

---

核心内核数据结构 (Kernel Data Structures)

在内核进程控制块（PCB，即 task_struct）中，信号的管理主要由三张表（结构）协同完成：

• Pending 位图 (未决信号集): 对应你提到的“比特位”。它是一个位图（Bitmap），每一位代表一种信号。当信号产生但尚未处理时，对应的比特位由 0 置 1。
• Blocked 位图 (信号屏蔽字/掩码): 同样是一个位图。如果某位被置 1，表示该信号被“阻塞”。即便 Pending 位图对应位置为 1，操作系统也不会立即处理该信号。
• Handler 数组 (信号处理函数表): 对应你提到的“数组”。这是一个函数指针数组。数组的下标与信号编号（Signal ID）一一对应。每个元素存储的是该信号的处理动作（默认 SIG_DFL、忽略 SIG_IGN 或用户自定义的回调函数地址）。

---

A. 信号注册 (Signal Registration)

通过系统调用（如 signal() 或更健壮的 sigaction()），用户态程序将自定义处理函数（Callback）的地址传递给内核。内核根据信号编号作为偏移量（Offset），在 Handler 数组的对应下标处覆盖原有的函数指针。

B. 信号产生与递达 (Generation & Delivery)

• 信号未决 (Pending): 当信号产生时，内核修改 PCB 中 Pending 位图的相应比特位。
• 信号递达 (Delivery): 内核在从内核态返回用户态的时刻（检查点），会轮询 Pending 位图。
• 逻辑判定: 内核执行如下逻辑：if (pending & ~blocked)。即：如果信号已产生且未被阻塞，则触发递达。

C. 信号捕捉 (Signal Catching)

当信号被递达时，内核根据信号编号在 Handler 数组中进行寻址，获取函数地址。

• 如果地址指向用户定义的函数，执行流将从内核态切换回用户态，执行回调方法。
• 执行完毕后，通过系统调用（如 sigreturn）再次回到内核，最后返回主程序的断点处继续执行。

---

信号处理全周期

A. 信号的预屏蔽 (Signal Pre-masking)

进程通过调用 sigprocmask 系统调用，在信号尚未产生时修改 blocked 位图。这在术语上称为**“临界区保护”**——为了防止特定代码段执行时被信号异步中断，预先通过 掩码 (Mask) 屏蔽掉相关信号。

B. 信号的挂起与未决 (Signal Pending & Suspending)

当一个信号被发送至进程（信号产生），而该信号在 blocked 位图中对应位为 1 时，内核会将该信号记录在 pending 位图中。此时信号处于 未决状态 (Pending State)，即信号被挂起 (Suspended)。

C. 状态判定的逻辑运算 (Logical Predication)

内核在进行信号检查（通常在内核态切换回用户态的瞬间）时，会执行以下位运算：

$$Valid\_Signals=pending\&\sim blocked$$

• 若结果为 0，说明所有已产生的信号均被屏蔽，内核不进行任何动作。
• 若结果非 0，则说明存在可递达信号。

D. 信号递达与上下文切换 (Signal Delivery & Context Switching)

一旦 blocked 位图中的屏蔽位解除（通过 sigprocmask 重置），原先处于未决态的信号立即变为 递达态 (Delivered)。内核根据 sighand 数组中的函数指针进行查表偏移，并将执行流从主控制流切换至 Signal Handler。

---

总结

关键特性	术语定义	技术内幕
独立性	正交性 (Orthogonality)	Pending 与 Blocked 相互独立，互不干涉位操作。
原子性	原子位图操作	内核对位图的修改是原子性的，确保多核并发下的同步。
确定性	基于下标寻址	处理信号时，内核根据信号 ID 对 Handler 数组进行 $O(1)$ 复杂度的查找。
异步性	异步通知机制	信号的产生与处理在时间上是解耦的，通过 Pending 位图实现缓冲。
信号机制是操作系统通过 Pending 位图（存状态）、Blocked 位图（存策略） 以及 Handler 数组（存行为） 三者协同，实现的一套非阻塞、异步、且支持可配置过滤的进程间通信（IPC）模型。
