导语: 从手机CPU到AI服务器,从汽车电子到航空航天,BGA(Ball Grid Array,球栅阵列)封装几乎无处不在。这个诞生于1990年代的封装技术,如何成为高性能芯片的首选?PBGA、CBGA、FC-BGA、HFC-BGA…各种类型让人眼花缭乱,到底该怎么选?本文带你一文读懂BGA封装。

一、BGA是什么?为什么它能取代传统封装?
  1.1 诞生背景:解决"引脚危机"
  在BGA出现之前,DIP(双列直插)和QFP(四边扁平封装)是主流。但随着芯片功能越来越强大,引脚数量激增,QFP的周边引线式封装遇到了瓶颈:
  引脚间距越做越小,焊接难度和短路风险剧增
  长引线限制了高频性能
  引脚变形问题严重
  1990年代初,Motorola与Citizen公司率先推出BGA封装,将连接点从封装四周移至整个底部,用锡球阵列替代引脚,彻底改变了游戏规则。
  1.2 核心结构
  BGA封装的核心结构包括:
  芯片(Die):核心功能单元
  基板(Substrate):BT树脂或陶瓷材料,承载芯片并实现电气连接
  键合线/凸块(Wire Bond/Flip Chip):芯片与基板的连接方式
  塑封料(Mold Compound):保护内部结构
  焊球(Solder Ball):底部阵列式焊点,实现与PCB的连接

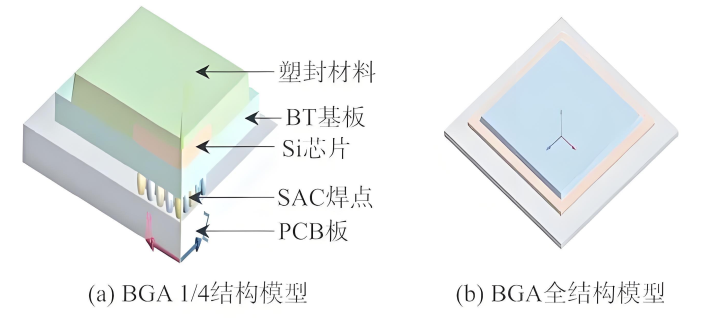

在这里插入图片描述

二、BGA的六大核心优势
  BGA相比传统封装具有以下优势:

优势 具体表现
高密度I/O 相同面积下,BGA可容纳的引脚数是QFP的数倍。例如,边长31mm的BGA,间距1mm时可有900只引脚,而同等尺寸的QFP仅208只
优异的电气性能 引脚短,信号路径短,减小引线电感和电容,适合高速信号传输
出色的散热能力 焊球阵列有助于热量传导,配合散热孔和散热片可实现高效散热
改善共面性 球形触点自动校准,极大减少共面损坏
高可靠性 焊点失效率比QFP低两个数量级,引脚牢固不易变形
自对准特性 回流焊时,熔融焊料的表面张力使器件自动"浮动"校准,即使存在约50%的贴装偏移也能纠正

三、BGA的"大家族":四种主要类型详解
  根据基板材料和结构不同,BGA主要分为以下四种类型:
  3.1 PBGA(塑料球栅阵列)
  结构:BT树脂基板 + 环氧塑封
  特点:成本低、与PCB匹配性好、工艺成熟
  应用:民用领域、消费电子
  代表:Intel早期处理器、通用MCU

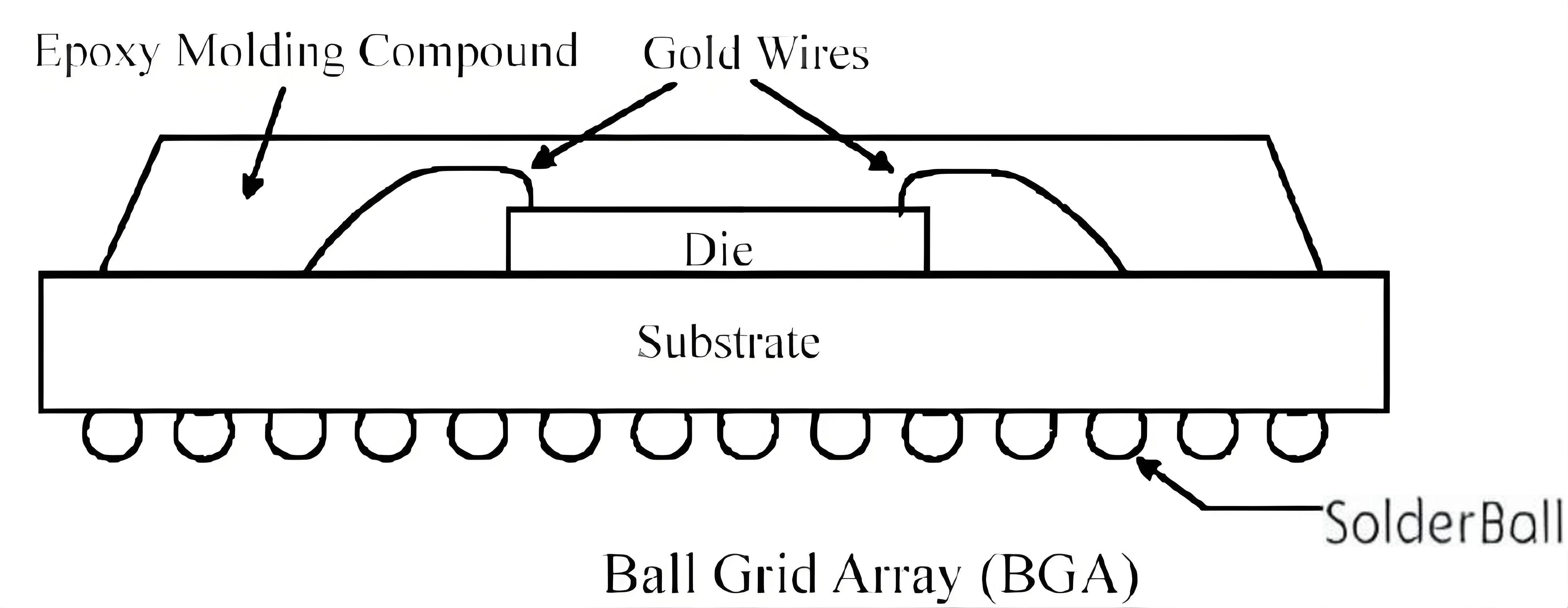

在这里插入图片描述

3.2 CBGA(陶瓷球栅阵列)
  结构:多层陶瓷基板 + 气密封装
  特点:高可靠、耐高温、气密性好
  应用:军用领域、航空航天
  优势:陶瓷材料的热膨胀系数更接近硅芯片
  3.3 CCGA(陶瓷圆柱栅格阵列)
  结构:多层陶瓷基板 + 金属柱(非焊球)
  特点:CBGA的大尺寸升级版,抗热应力更强
  应用:高功率、大引脚数的高可靠器件
  3.4 TBGA(载带球栅阵列)
  结构:柔性载带 + 倒装芯片
  特点:热阻低、应力缓冲好、轻薄
  应用:民用通讯领域、便携设备
  进阶类型:FC-BGA与HFC-BGA
  随着AI芯片和高性能计算需求爆发,FC-BGA(倒装芯片球栅阵列)成为高端市场的核心:

特性 FC-BGA HFC-BGA(增强型)
连接方式 芯片通过凸块直接倒装焊接在基板上 在FC-BGA基础上增加散热盖(Heat Spreader)和导热界面材料(TIM)
电气性能 消除引线电感,高频性能优异 同FC-BGA
散热能力 良好 更强,适合高功耗场景
典型应用 高端CPU、GPU、FPGA AI加速器、数据中心芯片
技术标杆 英伟达GB200的Chiplet架构依赖FC-BGA的高带宽互连 三星电机、LG Innotek的满产产线核心

四、BGA vs 其他封装:怎么选?
  4.1 BGA vs QFP/LQFP

对比项 BGA QFP
引脚位置 底部阵列 四边引出
引脚密度 极高 中等
焊接难度 高(需回流焊) 中等
检测方式 X-Ray 目视/AOI
维修难度 困难 相对容易
成本 较高 较低
适用场景 高性能、高密度 中低端通用芯片

选型建议:手机CPU、DDR内存、AI芯片必选BGA;简单MCU、运放可选QFP。
  4.2 BGA vs LGA(栅格阵列)
  这是最容易混淆的一对:

特性 LGA BGA
连接方式 扁平金属焊盘(无焊球) 预装焊球
安装方式 插座式(可更换)或焊接式 仅焊接式
高度 更低(0.06-0.1mm) 更低(0.06-0.1mm)
散热 依赖顶部散热器 焊球辅助散热+顶部散热
可维护性 极佳(插座式可现场更换)
典型应用 台式机CPU、服务器处理器 笔记本CPU、移动SoC、GPU

经典案例:
  台式机CPU用LGA插座——便于升级维修
  笔记本CPU用BGA焊接——节省空间、降低高度
4.3 BGA vs QFN

对比项 BGA QFN
引脚形式 底部焊球阵列 底部裸露焊盘+周边引脚
面积效率 更高 较高
散热 更好(焊球导热) 依赖底部裸露焊盘
成本 较高 较低
检测难度 必须X-Ray 相对容易

五、BGA选型的五大黄金法则
  BGA选型需综合考虑:
  法则1:性能优先——匹配核心需求
  高频/高速:选FC-BGA,消除引线电感
  高功耗:选HFC-BGA或带散热盖的版本
  车规级/高可靠:选CBGA/CCGA陶瓷封装
  法则2:空间约束——体积与高度的平衡
  超薄设备:考虑TBGA或CSP/μBGA(芯片级封装)
  标准应用:PBGA性价比最高
  法则3:供应链安全——避免独家绑定
  优先选行业标准封装(如0.8mm/1.0mm/1.27mm pitch)
  避免过度定制,防止缺货时无法替代
  法则4:制造能力——量力而行
  评估代工厂设备:老旧设备慎选微间距BGA(Pitch < 0.4mm)
  检测能力:确认具备X-Ray检测条件
  法则5:全生命周期成本——不止看单价

成本项 BGA特点
芯片单价 通常比QFP贵
PCB成本 需4-6层或更多层板
检测成本 必须X-Ray,增加QA成本
维修成本 返修困难,可能需要专用工作站
总体拥有成本 高性能场景下,BGA的综合成本反而更低

六、BGA应用的关键注意事项
  6.1 PCB设计要点
  1. 焊盘与间距:严格遵守制造商提供的焊盘尺寸、球间距(Pitch)要求

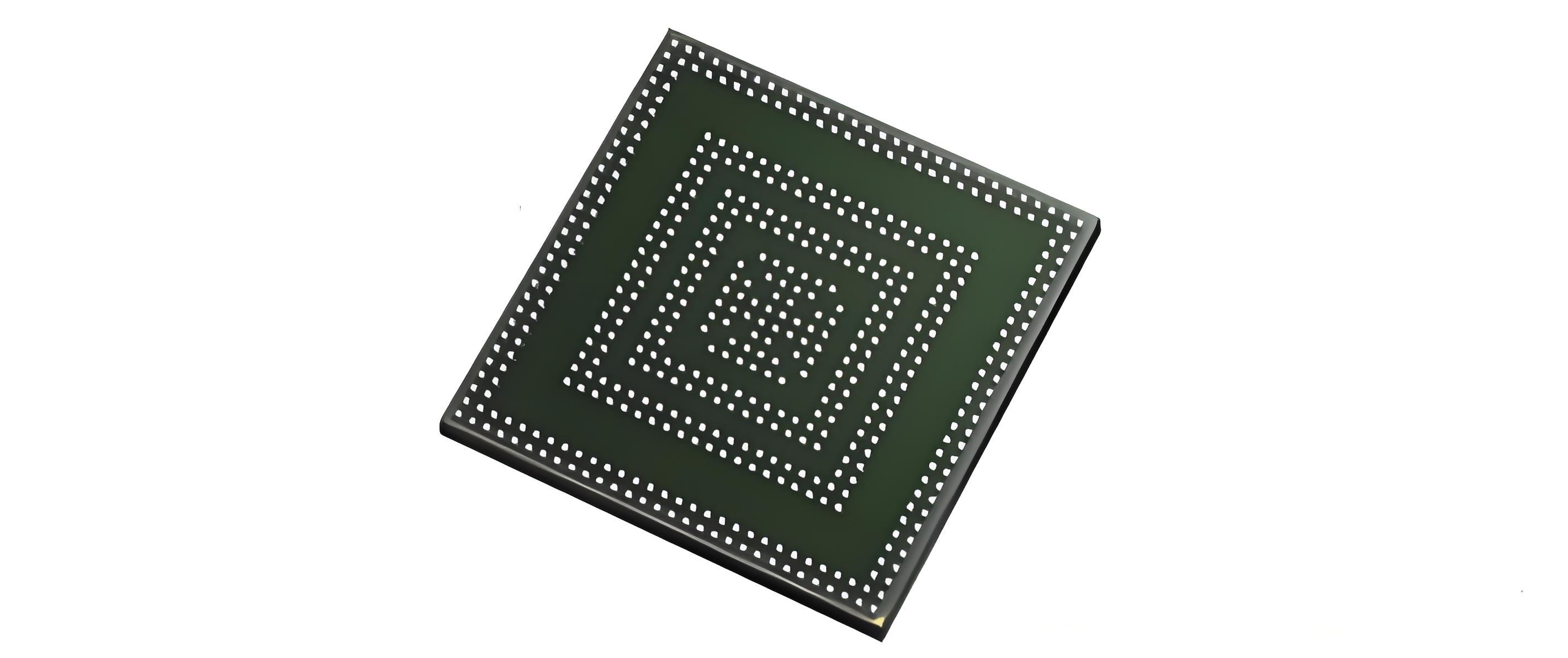

在这里插入图片描述

2. 过孔处理:
  优先使用微过孔或填充过孔
  对于≤0.5mm pitch的BGA,传统过孔空间不足,需采用激光钻孔
  3. 布线策略:合理规划电源/地与信号线,优先使用微过孔进行高密度导通
  6.2 常见工艺缺陷与对策

缺陷 原因 对策
枕头效应(Head-in-Pillow) 焊膏未完全熔合,焊球与焊膏间有间隙 优化回流温度曲线,控制焊膏活性
焊点空洞 焊膏印刷不均、模板开孔设计不佳 优化钢网设计,控制印刷质量
热机械疲劳 芯片、基板、PCB热膨胀系数不匹配 选用CTE匹配材料,底部填充(Underfill)
爆米花效应 塑料封装吸潮,回流时水分汽化 严格遵循J-STD-020标准,过期芯片烘烤

6.3 检测与返修
  检测:必须使用X-Ray,无法目视检查
  返修:需专用返修工作站,重新植球复杂
  建议:NPI阶段预留测试点,或先用LGA插座验证

七、未来趋势:BGA向何处去?
  根据行业最新动态,BGA技术正朝以下方向发展:
  1. 线宽/线距微缩化:FC-BGA向5μm以下突破,结合3D堆叠实现Chiplet与HBM高效集成
  2. 新材料应用:玻璃基板作为ABF基板替代方案,已进入商业化量产
  3. 与CPO技术融合:解决高速信号传输瓶颈,成为未来高端方向
  4. AI驱动需求爆发:HBM4量产对封装基板的互连密度、热稳定性提出更高要求

结语
  BGA封装从诞生至今30余年,凭借其高密度、高性能、高可靠性的特点,已成为现代电子产业不可或缺的基石。从消费电子到数据中心,从汽车电子到航空航天,不同类型的BGA各显神通。
  选型没有绝对的好坏,只有适合与否。 理解BGA的特性、类型差异和应用要点,结合产品定义、供应链、成本、制造能力等多维度考量,才能做出最优决策,避免"调试生产拍大腿"的尴尬。
