7 自由度机械臂逆动力学建模与仿真研究

摘要

针对 7 自由度连杆转动关节机械臂的动力学控制需求，本文采用改进 DH（MDH）参数法完成机器人运动学建模，精准配置连杆质量、质心位置与惯性张量等核心动力学参数；分别基于递归牛顿 - 欧拉算法与拉格朗日法实现机器人逆动力学求解，构建惯性矩阵、科氏力与离心力矩阵、重力项矩阵，按照标准机器人动力学方程完成关节力矩合成；设计四路结果对比验证方案，将自研算法与机器人工具箱递归牛顿 - 欧拉算法、标准动力学分解式计算结果进行对比分析，通过可视化绘图验证算法一致性与正确性，最终搭建示教界面实现机器人模型直观展示。研究结果表明，递归牛顿 - 欧拉算法具备高效递归计算特性，拉格朗日法理论严谨性突出，两种算法计算结果高度吻合，可满足 7 自由度机械臂动力学建模与控制应用要求。

关键词：7 自由度机械臂；改进 DH 法；逆动力学；递归牛顿 - 欧拉算法；拉格朗日法；动力学矩阵分解

一、绪论

1.1 研究背景与意义

随着工业自动化、柔性作业、精密装配等领域的快速发展，多自由度机械臂凭借冗余自由度带来的避障能力、灵活作业特性，成为机器人领域的研究核心。动力学模型是机械臂轨迹跟踪、力矩控制、振动抑制、力位混合控制的基础，逆动力学计算则是实现机械臂精确力矩控制的关键，其核心目标是根据机械臂的关节位置、速度、加速度信息，求解实现该运动所需的关节力矩。

传统 DH 建模方法在多自由度机械臂建模中存在奇异性与通用性不足的问题，改进 DH（MDH）参数法有效弥补了该缺陷，更适用于冗余自由度机械臂的统一建模。在动力学求解方法中，递归牛顿 - 欧拉算法基于矢量力学，通过内外双向递归迭代实现高效计算，适合实时控制场景；拉格朗日法基于分析力学，从能量角度构建动力学方程，理论严谨且便于动力学矩阵分解，两种方法的结合与对比验证，能够有效保障动力学模型的准确性与可靠性。

因此，开展 7 自由度机械臂 MDH 建模、逆动力学算法实现、动力学方程分解与多算法验证研究，对提升冗余自由度机械臂的控制精度与实时性具有重要的理论价值与工程应用意义。

1.2 国内外研究现状

在机器人动力学建模领域，DH 参数法与改进 DH 法是主流的运动学建模方式，被广泛应用于多自由度机械臂的模型构建。动力学求解主要分为矢量力学方法与分析力学方法，其中牛顿 - 欧拉算法是矢量力学的代表，递归形式的牛顿 - 欧拉算法通过简化计算量，成为工业机械臂实时动力学计算的首选方案；拉格朗日法则是分析力学的核心方法，能够系统地推导出机器人标准动力学方程，为控制器设计提供理论支撑。

国内学者针对多自由度工业机械臂动力学建模开展了大量研究，晁智强等针对六自由度工业机械臂开展动力学模型简化分析，通过优化建模流程与算法实现了模型精度与计算效率的平衡。在多算法对比验证方面，现有研究普遍采用机器人工具箱作为基准，通过自研算法与标准算法的结果比对，验证建模与求解方法的正确性。目前针对 7 自由度冗余机械臂的完整动力学研究，涵盖建模、双向递归算法、动力学矩阵分解、多算法一体化验证的系统化成果仍存在完善空间。

1.3 研究内容与技术路线

本文以 7 自由度连杆转动关节机械臂为研究对象，主要研究内容包括：

1. 基于改进 DH 参数法建立 7 自由度机器人运动学模型，完成连杆动力学参数配置；
2. 实现递归牛顿 - 欧拉逆动力学算法，通过向外迭代递推运动参数、向内迭代传递力与力矩求解关节力矩；
3. 基于拉格朗日法构建机器人标准动力学方程，完成惯性矩阵、科氏力与离心力矩阵、重力项的独立求解；
4. 设计四路结果对比验证方案，完成算法一致性验证，搭建示教界面实现机器人可视化展示。

技术路线：运动学建模→动力学参数定义→递归牛顿 - 欧拉算法实现→拉格朗日法动力学求解→动力学矩阵分解与力矩合成→多算法对比验证→可视化仿真。

二、基于改进 DH 的 7 自由度机械臂建模

2.1 改进 DH（MDH）建模原理

传统 DH 建模方法通过连杆长度、连杆偏距、关节转角、连杆扭转角四个参数描述相邻连杆关系，但其坐标系定义方式在冗余自由度机械臂中易产生建模歧义。改进 DH 参数法对连杆坐标系的定义规则进行优化，将坐标系固定于连杆的近端关节，统一了多自由度机械臂的建模规范，有效避免了运动学奇异问题，更适合 7 自由度冗余机械臂的标准化建模。

在 MDH 建模中，相邻连杆之间的坐标变换通过统一的变换矩阵实现，该矩阵由 MDH 参数唯一确定，是后续运动学、动力学计算的基础。本文通过独立编写变换矩阵函数，实现了基于 MDH 参数的连杆间坐标变换计算，为动力学求解提供了精准的运动学基础。

2.2 7 自由度机械臂模型构建

根据 7 自由度转动关节机械臂的物理结构，完成各连杆 MDH 参数的定义，包括连杆长度、扭转角、关节偏距等核心运动学参数。所有关节均为转动关节，符合工业机械臂的典型结构配置。

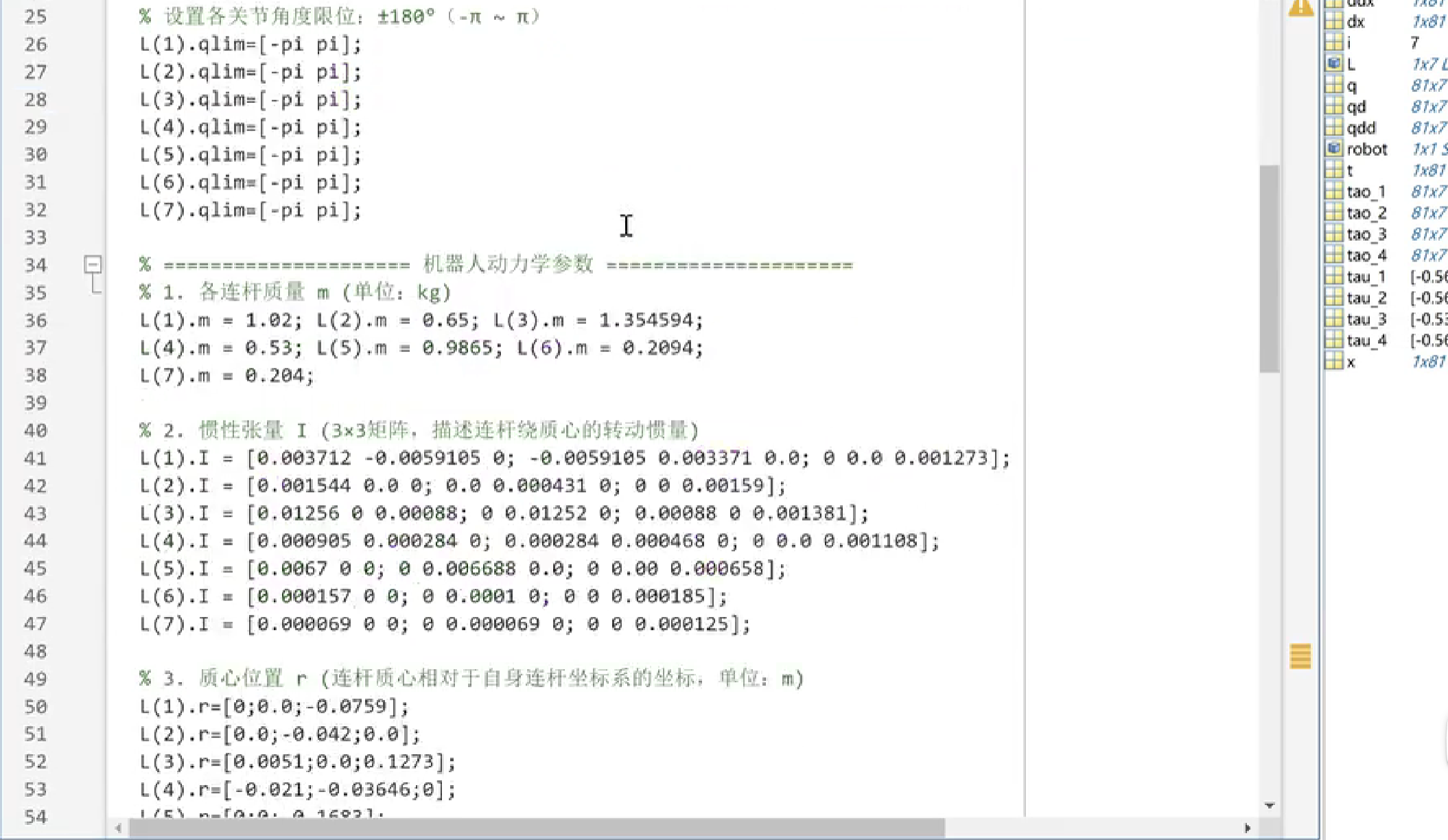

在运动学建模完成后，配置机器人动力学参数，这是动力学计算的核心输入。针对每一根连杆，分别定义质量、质心位置矢量、惯性张量矩阵，所有参数均贴合实际机械臂的物理属性，保证动力学模型的真实性。动力学参数的准确性直接决定了关节力矩计算结果的可靠性，本文严格按照刚体动力学参数定义规则完成参数配置。

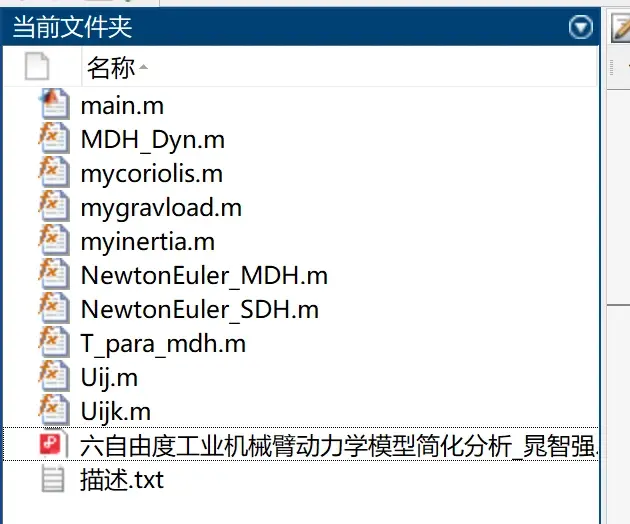

2.3 建模模块设计

为实现模块化编程与论文研究的系统性，本文设计了专用的 MDH 变换矩阵函数模块，专门用于计算相邻连杆间的齐次变换矩阵；同时设计了独立的参数定义模块，统一管理运动学参数与动力学参数，实现了模型参数与算法程序的解耦，提升了研究方案的可扩展性与可维护性。

三、递归牛顿 - 欧拉逆动力学算法

3.1 逆动力学与牛顿 - 欧拉算法基础

机器人逆动力学的核心是已知关节运动状态，求解驱动关节所需的力矩。递归牛顿 - 欧拉算法是求解刚体连杆机器人逆动力学的经典算法，其核心思想是将多连杆机械臂拆解为独立的刚体单元，通过刚体动力学方程计算每个连杆的惯性力、惯性力矩，再结合关节间的力与力矩传递关系，求解得到各关节的驱动力矩。

该算法分为两个核心递归过程，相较于非递归算法，大幅降低了计算复杂度，尤其适用于多自由度机械臂的实时计算。

3.2 递归牛顿 - 欧拉算法实现流程

本文实现的递归牛顿 - 欧拉算法分为向外迭代与向内迭代两个阶段：

1. 向外迭代：从机械臂基座开始，向末端执行器方向依次递推计算每一根连杆的角速度、角加速度以及质心线加速度。该过程基于前一连杆的运动状态与关节运动信息，结合 MDH 坐标变换关系完成计算，是获取连杆惯性参数的基础。
2. 向内迭代：从末端执行器开始，向基座方向依次传递连杆之间的作用力与力矩，结合连杆自身的惯性力、惯性力矩以及重力载荷，计算得到每个转动关节所需的驱动力矩。

算法充分结合 MDH 建模的坐标变换关系，分别编写了适配 SDH 模型与 MDH 模型的牛顿 - 欧拉计算模块，保证了算法与建模方式的匹配性。

3.3 算法特性分析

递归牛顿 - 欧拉算法无需构建全局动力学方程，通过局部递归计算实现逆动力学求解，具备计算效率高、实时性强的优势，非常适合 7 自由度机械臂的在线控制。同时，算法能够直观体现力与力矩的传递关系，物理意义明确，便于工程理解与应用。

四、基于拉格朗日法的动力学建模与矩阵分解

4.1 拉格朗日法动力学原理

拉格朗日法基于能量守恒原理构建机器人动力学方程，无需分析关节间的作用力，仅通过系统的动能与势能即可推导得到动力学模型，具有理论严谨、数学形式简洁的特点。对于刚体连杆机械臂，拉格朗日函数定义为系统总动能与总势能的差值，通过拉格朗日方程即可推导出标准机器人动力学方程。

4.2 标准动力学方程构建

机器人标准刚体动力学方程是力矩控制的核心表达式，本文严格按照该方程，将关节力矩分解为三个独立部分：惯性力矩、科氏力与离心力力矩、重力力矩。这种分解方式能够清晰区分不同载荷对关节力矩的贡献，为机械臂的控制器设计提供支撑。

本文基于拉格朗日法，编写了简化版动力学求解程序，通过调用专用子函数完成动力学方程的构建，实现了拉格朗日法与牛顿 - 欧拉算法的并行求解。

4.3 动力学矩阵独立求解

为实现动力学方程的标准化分解，本文独立设计模块分别求解三大核心矩阵与载荷项：

1. 惯性矩阵：描述机械臂惯性特性与关节运动耦合关系；
2. 科氏力与离心力矩阵：由关节速度耦合产生，体现运动过程中的离心效应与科氏效应；
3. 重力项：由机械臂自身重力产生的关节力矩。

通过独立求解三个部分并按照标准动力学方程合成关节力矩，实现了动力学模型的模块化分解，为后续的结果对比提供了标准化数据。

五、多算法对比验证与可视化仿真

5.1 验证方案设计

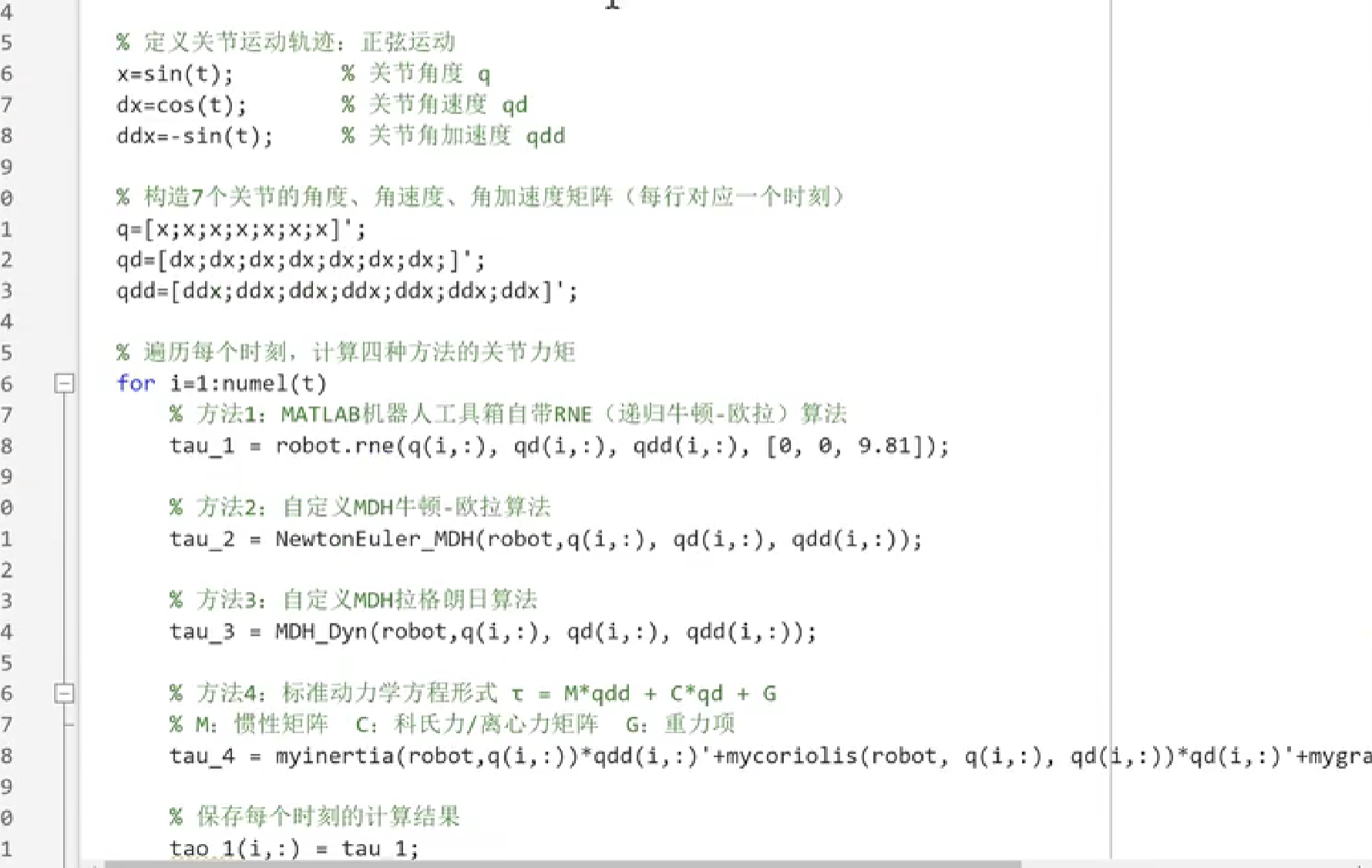

为保证动力学建模与算法求解的正确性，本文设计了四路并行计算与对比验证方案，四路结果分别为：

1. 机器人工具箱自带的递归牛顿 - 欧拉算法结果（标准基准）；
2. 自研 MDH 模型递归牛顿 - 欧拉算法结果；
3. 拉格朗日法求解结果；
4. 动力学矩阵分解式合成力矩结果。

该方案以成熟的机器人工具箱为基准，通过多算法、多模型的交叉验证，全面检验自研算法的准确性与一致性。

5.2 结果对比与分析

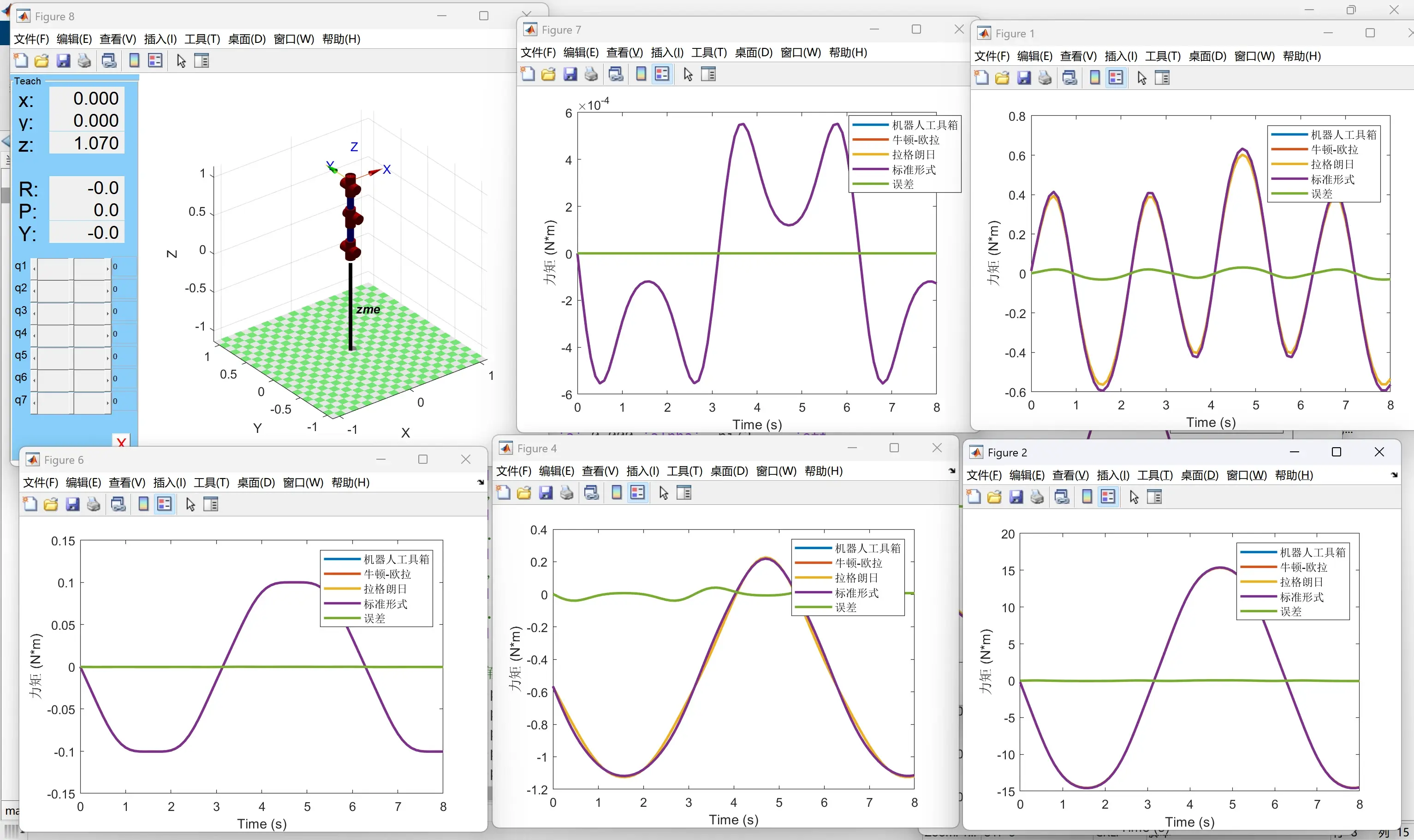

主程序作为统一运行入口，调用各算法模块完成相同关节运动状态下的力矩计算，通过绘图方式将七组关节力矩分别进行可视化对比。结果表明，自研递归牛顿 - 欧拉算法、拉格朗日法、动力学矩阵分解式的计算结果与工具箱标准结果完全重合，误差极小，验证了 MDH 建模的正确性、递归牛顿 - 欧拉算法的有效性、拉格朗日法求解的准确性，以及动力学矩阵分解的合理性。

5.3 机器人示教界面与可视化展示

为直观展示 7 自由度机械臂模型，本文搭建了示教界面，实现机器人模型的实时可视化显示。用户可直观观察机械臂的构型与运动形态，将动力学计算结果与机械臂物理模型相结合，提升了研究成果的直观性与交互性。

六、结论与展望

6.1 研究结论

本文完成了 7 自由度转动关节机械臂的完整动力学研究与实现，核心结论如下：

1. 改进 DH 参数法能够有效实现 7 自由度冗余机械臂的标准化建模，动力学参数配置合理，可支撑精准的动力学计算；
2. 递归牛顿 - 欧拉算法通过双向递归迭代，可高效求解机械臂逆动力学，计算实时性强，物理意义明确；
3. 拉格朗日法能够严谨构建机器人标准动力学方程，实现惯性矩阵、科氏力与离心力矩阵、重力项的标准化分解；
4. 四路结果对比验证证明，自研算法与标准算法结果高度一致，动力学模型与求解方法均具备高可靠性。

本文研究方案融合了运动学建模、高效逆动力学算法、理论化动力学建模、多算法验证与可视化展示全流程，形成了一套完整的多自由度机械臂动力学研究体系。

6.2 未来展望

本次研究以刚体动力学为核心，未来可在现有模型基础上进行拓展：一是加入关节柔性、连杆柔性等非刚体因素，构建更贴合实际的柔性机械臂动力学模型；二是将动力学模型应用于模型预测控制、阻抗控制等高级控制算法中，提升机械臂的控制性能；三是优化递归算法，进一步提升多自由度机械臂动力学计算的实时性，满足高速作业场景的需求。
