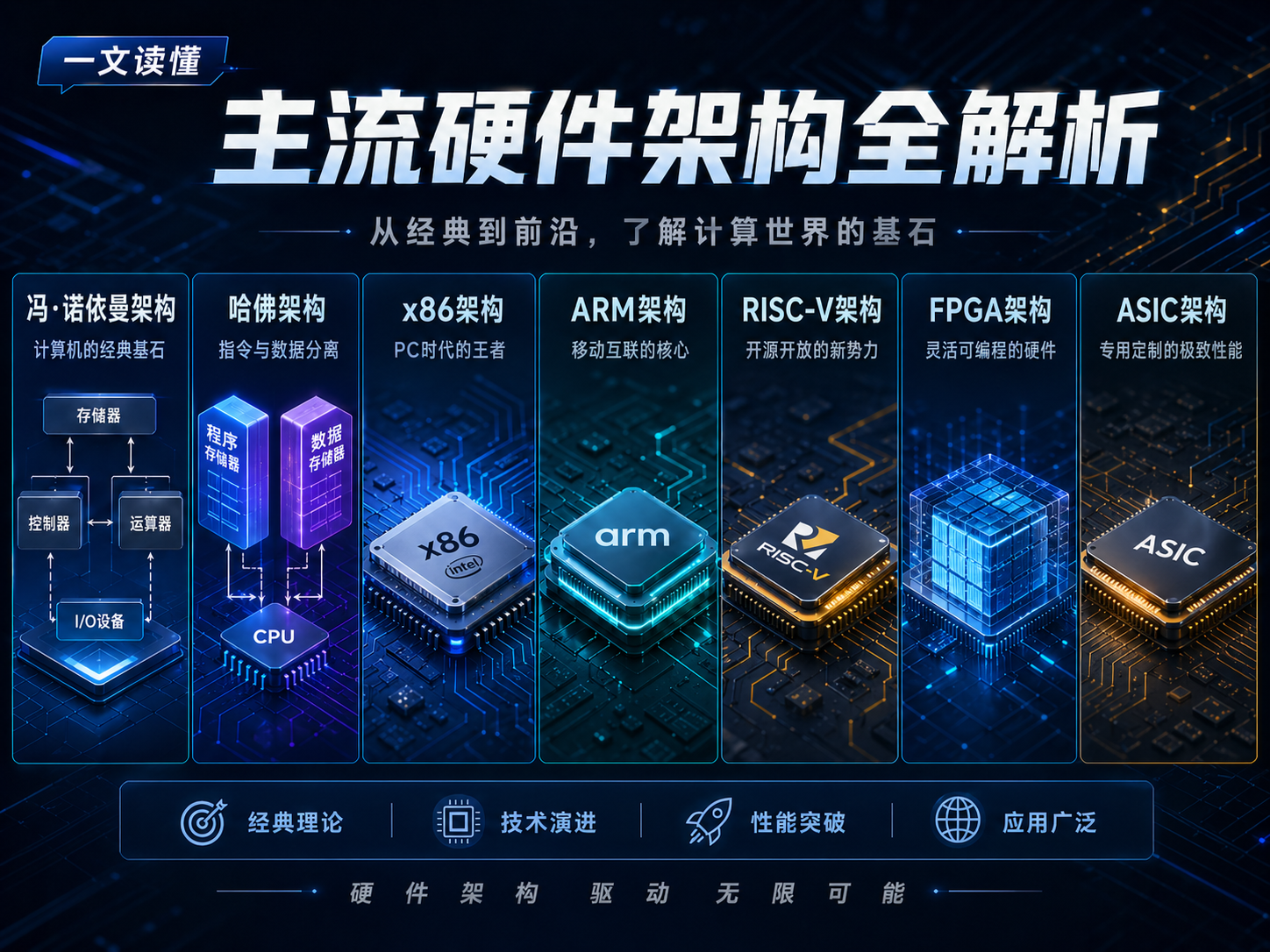

硬件架构是电子设备的核心骨架，决定着设备的运算效率、功耗水平、适配场景和扩展能力。随着人工智能、物联网、云计算等技术的快速迭代，市面上的硬件架构呈现出“通用与专用并存、经典与新兴共生”的格局。用户搜索“目前市面上常用的硬件架构”，核心需求并非单纯罗列架构名称，而是希望了解各类架构的核心特点、实际应用场景、市场现状及核心优势，既能满足学习认知需求，也能为技术选型、产品研发提供参考。以下结合权威市场数据和实际应用案例，详细解析当前市面上最常用的几类硬件架构，兼顾专业性与可读性，避免生硬的技术堆砌。

冯·诺依曼架构：通用计算的基础骨架

冯·诺依曼架构是目前绝大多数通用计算设备的基础，由美籍匈牙利科学家冯·诺依曼提出，其核心逻辑是“存储程序与程序控制”，将程序和数据存储在同一存储器中，通过CPU依次读取指令并执行运算。这种架构的设计思路简洁务实，成本可控，是支撑日常计算场景的核心架构。

从核心特点来看，冯·诺依曼架构由运算器、控制器、存储器、输入设备和输出设备五大核心部件组成，五大部件通过总线连接，实现数据和指令的传输。其优势在于结构简单、兼容性强，能适配各类通用计算任务，无论是简单的文字处理、数据计算，还是复杂的软件运行，都能稳定支撑。但同时也存在明显的“冯·诺依曼瓶颈”——CPU与存储器之间的数据传输速度跟不上CPU的运算速度，导致运算效率受到限制，这也是近年来硬件架构优化的核心方向之一。

在实际应用中，我们日常使用的台式机、笔记本电脑、低端服务器，以及大部分消费级智能设备，都采用冯·诺依曼架构。比如我们办公用的Intel酷睿系列、AMD锐龙系列处理器，本质上都是基于冯·诺依曼架构设计，其核心目的就是满足多样化的通用计算需求，兼顾实用性和性价比。

哈佛架构：嵌入式场景的优选方案

与冯·诺依曼架构不同，哈佛架构采用“程序存储与数据存储分离”的设计，拥有独立的程序总线和数据总线，这使得程序读取和数据运算可以并行进行，大幅提升了指令执行效率，尤其适合对运算速度和功耗控制要求较高的场景。

哈佛架构的核心优势的是并行处理能力强、功耗低、延迟低，其程序存储器和数据存储器相互独立，CPU可以同时读取程序指令和数据，避免了冯·诺依曼架构中“指令和数据抢占总线”的问题。这种架构的短板在于结构相对复杂，兼容性较弱，更适合特定场景的专用计算，而非通用计算任务。

目前，哈佛架构主要应用于嵌入式设备、单片机、物联网终端等场景。我们身边的智能手环、路由器、智能门锁、家电控制板，以及工业领域的单片机设备，大多采用哈佛架构。根据行业数据，哈佛架构在嵌入式芯片领域的占比约70%，其中8位、16位单片机几乎全部采用这种架构，比如常用的51单片机、STM32系列单片机，其核心架构均为哈佛架构，能够在低功耗前提下，快速完成简单的控制和运算任务。

x86架构：PC与服务器领域的主流选择

x86架构是由Intel公司提出的复杂指令集（CISC）架构，最初用于个人计算机，经过数十年的迭代，已成为PC和服务器领域的主流架构，凭借强大的运算性能和完善的软件生态，占据了通用计算市场的重要份额。

x86架构的核心特点是指令集丰富、兼容性极强，能够适配各类复杂的操作系统和应用软件，无论是Windows、Linux系统，还是各类办公软件、工业软件、游戏软件，都能完美兼容。其运算性能突出，尤其擅长串行复杂逻辑处理，适合对单线程性能要求较高的场景。随着技术迭代，x86架构也在不断优化，逐步提升并行运算能力和能效比，适配AI推理、云计算等新兴场景。

从市场格局来看，x86架构目前仍是通用计算领域的绝对主流。根据IDC披露的数据，2025年x86架构CPU全球收入达245亿美金，占比高达87.5%；在中国服务器市场，x86架构仍占据主导地位，其中Intel份额为53%，AMD份额提升至16%，形成双雄争霸的格局，字节、阿里、腾讯等互联网巨头的通用服务器，大多采用x86架构的处理器。在PC领域，x86架构的占比更是超过90%，Intel的酷睿系列、AMD的锐龙系列处理器，都是x86架构的典型代表，支撑着全球数十亿台PC设备的运行。

ARM架构：移动端与物联网的核心支撑

ARM架构是由ARM公司提出的精简指令集（RISC）架构，其核心设计理念是“低功耗、高集成度”，与x86架构的“高性能、高功耗”形成互补，近年来在移动端、物联网、服务器等领域快速崛起，成为全球应用最广泛的架构之一。

ARM架构的核心优势在于低功耗、高性价比和强扩展性，其指令集简洁，CPU核心体积小、功耗低，非常适合电池供电的移动设备和小型智能终端。同时，ARM架构采用授权模式，全球各大芯片厂商均可获得授权，基于ARM架构研发定制化芯片，这也使得ARM架构的生态快速完善，适配场景不断丰富。与x86架构相比，ARM架构的单线程性能略弱，但并行运算能力和能效比更具优势，适合多任务并行的轻量级计算场景。

在实际应用中，ARM架构的覆盖范围极为广泛。在移动端，全球96%以上的智能手机、平板电脑芯片都采用ARM架构，比如苹果的A系列芯片、高通的骁龙系列芯片、华为的海思麒麟芯片，均基于ARM架构研发；在服务器领域，ARM架构的占比快速提升，根据Dell'Oro Group的数据，2025年第二季度，ARM处理器在服务器CPU市场的占比已达25%，英伟达Grace Blackwell超级芯片、华为鲲鹏、阿里倚天等产品，推动ARM架构在数据中心场景的渗透；在物联网领域，ARM架构更是占据主导地位，智能手表、智能音箱、车载终端等设备，大多采用ARM架构的嵌入式芯片。根据IDC预测，2030年ARM架构CPU全球收入将提升至74亿美金，2024至2030年复合增长率达26.6%，增长潜力显著。

RISC-V架构：开源新兴的潜力股

RISC-V架构是近年来快速崛起的开源精简指令集架构，由加州大学伯克利分校提出，其核心优势在于开源、灵活、低成本，打破了传统架构的专利壁垒，成为国产芯片和新兴场景的重要选择，目前已在物联网、边缘计算、AI推理等场景广泛应用。

与ARM架构、x86架构不同，RISC-V架构采用开源模式，任何人都可以免费使用、修改其指令集，芯片厂商无需支付高额的授权费用，能够大幅降低芯片研发成本。同时，RISC-V架构的指令集简洁灵活，可根据不同场景进行定制化设计，既能适配低功耗的物联网终端，也能支撑高性能的AI推理和服务器运算，扩展性极强。目前，RISC-V架构的生态正在快速完善，全球已有数千家企业参与到RISC-V生态建设中，涵盖芯片设计、软件开发、终端制造等多个领域。

从市场数据来看，RISC-V架构的增长速度极为迅猛。根据Semico Research数据，2025年RISC-V芯片全球出货量已突破百亿颗，预计2030年将达600亿颗，渗透率超25%。中国市场在RISC-V领域表现突出，2023年中国RISC-V市场规模达17亿美元，预计2030年将增至250亿美元，复合增长率达47.9%，占全球增量市场的40%以上。在实际应用中，全志科技、兆易创新、朗科科技等企业已推出多款RISC-V架构芯片，涵盖消费电子、工业自动化、AI推理等场景，其中朗科科技推出的全球首款RISC-V架构大模型推理服务器P800，可支持千亿参数模型推理，成为国产替代的标杆产品。

FPGA架构：可重构的灵活算力方案

FPGA架构即现场可编程门阵列架构，是一种“可编程硬件”架构，其核心特点是可重构性——用户可通过硬件描述语言，根据实际需求重新配置芯片的逻辑单元，实现不同的运算功能，兼顾了专用芯片的高性能和通用芯片的灵活性，主要应用于工业控制、AI加速、通信等场景。

FPGA架构的核心优势在于灵活性强、延迟低、能效比高，无需重新设计芯片，只需通过编程即可适配不同的计算任务，适合场景需求多变、对延迟要求较高的场景。与ASIC架构相比，FPGA架构无需大规模量产即可实现定制化功能，研发成本较低；与GPU相比，FPGA架构的延迟更低，能效比更高，适合低延迟的AI推理和数据预处理任务。其短板在于编程难度较高，软件生态相对薄弱，不适合通用计算场景。

目前，FPGA架构在工业控制、AI加速、通信等领域应用广泛。从市场格局来看，国际巨头仍主导高端市场，赛灵思（AMD）、英特尔（Altera）合计占据约75%的高端市场份额，其16nm Agilex系列支持DDR5-6400，带宽较前代提升2倍。国内企业也在快速突破，紫光国微、复旦微电、安路科技等通过技术迭代缩小差距，其中复旦微电的28nm PSoC芯片中标国家电网项目，2024年营收增长45%；高云半导体的FPGA芯片打入大疆无人机供应链，图像处理延迟降至3ms；安路科技的SF1系列集成ARM Cortex-M3核，可使工业客户采购成本下降35%。

ASIC架构：专用场景的极致算力载体

ASIC架构即专用集成电路架构，是为特定场景、特定任务定制的硬件架构，其核心设计理念是“极致优化、按需定制”，通过简化指令集、优化硬件结构，实现特定任务的高效运算，主要应用于AI训练、加密计算、图像处理等对算力要求极高的专用场景。

ASIC架构的核心优势在于算力密度高、能效比极高，针对特定任务进行了极致优化，运算效率远高于通用架构。比如在AI训练场景，ASIC架构的芯片可专门优化矩阵乘法、卷积运算等AI核心任务，能效比可达CPU的100倍；在加密计算场景，ASIC芯片可快速完成加密解密运算，性能远超通用芯片。其短板在于灵活性极差，一旦设计完成，无法适配其他任务，且研发成本高、周期长，需要大规模量产才能摊薄成本。

在实际应用中，ASIC架构主要用于高端专用场景。在AI领域，谷歌的TPU（张量处理器）、英伟达的V100芯片（部分属于ASIC范畴），都是为AI训练和推理定制的ASIC架构芯片，支撑着ChatGPT、Stable Diffusion等大型AI模型的训练和部署；在加密货币领域，比特币矿机使用的就是ASIC架构芯片，可高效完成加密哈希运算；在图像处理领域，部分高端摄像头、监控设备采用ASIC架构芯片，实现快速的图像识别和视频编码。随着AI、加密计算等领域的快速发展，ASIC架构的应用场景正在不断拓展，成为专用算力领域的核心支撑。

随着技术的不断迭代，硬件架构正朝着“异构融合”的方向发展，比如AI服务器中，CPU负责任务调度、GPU负责并行计算、LPU负责语言模型推理，不同架构协同工作，最大化提升算力效率。各类架构并非相互替代，而是根据场景需求各展所长，共同构成了当前硬件算力生态的核心骨架，支撑着各类电子设备和新兴技术的快速发展。
