1. 边缘计算技术概述
1.1 边缘计算的定义与特征
边缘计算（Edge Computing）是一种分布式计算范式，它将计算和数据存储放在靠近数据生成源头的网络边缘，而不是完全依赖于远程的云服务器。在结构健康监测领域，边缘计算主要体现在以下几个方面：
- 低延迟：数据处理在本地进行，减少了数据传输时间，提高了响应速度
- 带宽优化：只传输有价值的数据，减少了网络带宽的使用
- 可靠性：即使在网络连接不稳定的情况下，系统也能正常运行
- 安全性：敏感数据在本地处理，减少了数据传输过程中的安全风险
- 实时性：实时处理监测数据，及时发现结构异常
1.2 边缘计算与云计算的关系
边缘计算与云计算并不是相互替代的关系，而是互补的关系：
- 边缘计算：负责实时数据处理、本地决策和快速响应
- 云计算：负责大规模数据存储、深度分析和长期趋势预测
两者的结合可以实现结构健康监测系统的高效运行：边缘设备处理实时数据，发现异常后将数据上传到云平台进行深度分析和存储。
1.3 边缘计算技术的发展
随着物联网技术的发展，边缘计算技术也得到了快速发展。主要的边缘计算技术包括：
- 边缘设备：传感器节点、边缘网关、边缘服务器等
- 边缘操作系统：实时操作系统、轻量级操作系统等
- 边缘计算框架：EdgeX Foundry、K3s、AWS Greengrass等
- 边缘AI：在边缘设备上部署人工智能模型，实现智能分析
2. 结构健康监测中的边缘计算应用
2.1 应用场景
边缘计算在结构健康监测中的应用场景主要包括：
- 实时监测：对结构状态进行实时监测，及时发现异常
- 数据预处理：在边缘设备上对传感器数据进行预处理，减少数据传输量
- 本地决策：基于预处理数据进行本地决策，快速响应紧急情况
- 远程管理：通过边缘网关实现对传感器网络的远程管理
- 能源管理：优化传感器网络的能源消耗，延长电池寿命
2.2 技术优势
边缘计算在结构健康监测中的技术优势主要包括：
- 实时性：实时处理监测数据，及时发现结构异常
- 可靠性：在网络连接不稳定的情况下，系统仍能正常运行
- 高效性：减少数据传输量，提高系统效率
- 安全性：敏感数据在本地处理，减少安全风险
- 可扩展性：易于扩展传感器网络，适应不同规模的结构监测需求
2.3 挑战与解决方案
边缘计算在结构健康监测中面临的挑战主要包括：
- 资源限制：边缘设备的计算能力和存储空间有限
- 能源约束：边缘设备通常由电池供电，能源有限
- 网络连接：边缘设备可能面临网络连接不稳定的情况
- 数据同步：边缘设备与云平台之间的数据同步问题
解决方案：
- 轻量级算法：使用轻量级的算法和模型，减少计算资源的使用
- 能源管理：优化边缘设备的能源消耗，延长电池寿命
- 边缘缓存：在边缘设备上缓存数据，减少网络依赖
- 数据压缩：对数据进行压缩，减少数据传输量
- 边缘智能：在边缘设备上部署智能算法，实现本地决策
3. 边缘计算系统架构
3.1 系统层次结构
边缘计算结构健康监测系统通常分为以下层次：
- 感知层：传感器节点，负责数据采集
- 边缘层：边缘网关和边缘服务器，负责数据预处理和本地决策
- 云平台层：云服务器，负责数据存储、深度分析和长期趋势预测
- 应用层：用户界面和应用服务，负责数据展示和用户交互
3.2 关键组件
- 传感器节点：采集结构状态数据，如加速度、应变、温度等
- 边缘网关：连接传感器节点和云平台，负责数据预处理和转发
- 边缘服务器：提供更强大的计算能力，处理更复杂的任务
- 云平台：存储和分析数据，提供长期趋势预测和决策支持
- 通信网络：连接各个组件，确保数据传输的可靠性和实时性
3.3 数据流程
- 数据采集：传感器节点采集结构状态数据
- 数据预处理：边缘设备对数据进行预处理，如去噪、特征提取等
- 本地决策：边缘设备基于预处理数据进行本地决策，如异常检测
- 数据传输：将处理后的数据和决策结果传输到云平台
- 深度分析：云平台对数据进行深度分析，如损伤识别、状态预测等
- 结果反馈：将分析结果反馈给边缘设备和用户
4. 边缘计算在结构健康监测中的实现
4.1 硬件实现
-
传感器节点：
- 低功耗传感器：加速度传感器、应变传感器、温度传感器等
- 微控制器：Arduino、ESP32、STM32等
- 通信模块：Wi-Fi、蓝牙、LoRa等
-
边缘网关：
- 嵌入式系统：树莓派、工业网关等
- 通信模块：有线和无线通信接口
- 存储设备：本地存储，用于缓存数据
-
边缘服务器：
- 工业计算机：高性能嵌入式计算机
- 网络设备：交换机、路由器等
- 电源系统：稳定的电源供应
4.2 软件实现
-
操作系统：
- 实时操作系统：FreeRTOS、RT-Thread等
- 轻量级操作系统：Linux、OpenWrt等
- 容器技术：Docker、Kubernetes等
-
边缘计算框架：
- EdgeX Foundry：开源边缘计算框架
- AWS Greengrass：AWS的边缘计算服务
- Azure IoT Edge：微软的边缘计算服务
-
数据处理：
- 轻量级数据处理库：NumPy、Pandas等
- 机器学习库：TensorFlow Lite、PyTorch Mobile等
- 实时数据处理：流处理框架
4.3 边缘智能
- 模型压缩：将复杂的机器学习模型压缩，适应边缘设备的资源限制
- 模型量化：将模型参数从浮点数转换为整数，减少计算和存储需求
- 联邦学习：在边缘设备上进行模型训练，只传输模型参数，保护数据隐私
- 边缘推理：在边缘设备上进行模型推理，实现实时决策
5. 案例分析：基于边缘计算的桥梁健康监测
5.1 案例背景
某大跨度桥梁需要进行实时健康监测，监测系统包含100个传感器节点，分布在桥梁的不同位置。系统需要实时监测桥梁的振动、应变和温度等参数，及时发现结构异常。
5.2 系统架构
- 感知层：100个传感器节点，采集加速度、应变和温度数据
- 边缘层：5个边缘网关，每个网关连接20个传感器节点
- 云平台层：云服务器，存储和分析数据
- 应用层：Web应用，展示监测数据和分析结果
5.3 实现方案
- 传感器节点：使用低功耗传感器和微控制器，采集数据并进行初步处理
- 边缘网关：使用树莓派作为边缘网关，对数据进行预处理和异常检测
- 云平台：使用AWS云平台，存储数据并进行深度分析
- 通信网络：使用LoRa无线通信技术，连接传感器节点和边缘网关
5.4 运行效果
- 实时监测：系统能够实时监测桥梁的状态，响应时间小于1秒
- 异常检测：边缘网关能够检测出结构异常，并及时报警
- 数据传输：只传输异常数据和重要数据，减少了网络带宽的使用
- 能源消耗：传感器节点的电池寿命延长了3倍以上
6. Python仿真代码
6.1 传感器节点模拟
import numpy as np
import time
class SensorNode:
def __init__(self, node_id, node_type, location):
self.node_id = node_id
self.node_type = node_type # 传感器类型：加速度、应变、温度等
self.location = location # 传感器位置
self.battery_level = 100.0 # 电池电量
self.data = [] # 存储传感器数据
self.last_transmission_time = time.time() # 上次传输时间
def collect_data(self, time_step):
"""采集传感器数据"""
# 模拟传感器数据
if self.node_type == '加速度':
# 模拟加速度数据，包含正常状态和损伤状态
if time_step < 500:
# 正常状态
data = np.sin(2 * np.pi * 0.5 * time_step / 100) + 0.1 * np.random.randn()
else:
# 损伤状态
data = np.sin(2 * np.pi * 0.5 * time_step / 100) + 0.5 * np.sin(2 * np.pi * 2 * time_step / 100) + 0.1 * np.random.randn()
elif self.node_type == '应变':
# 模拟应变数据
if time_step < 500:
data = 0.1 * np.sin(2 * np.pi * 0.2 * time_step / 100) + 0.01 * np.random.randn()
else:
data = 0.1 * np.sin(2 * np.pi * 0.2 * time_step / 100) + 0.05 * np.sin(2 * np.pi * 1 * time_step / 100) + 0.01 * np.random.randn()
elif self.node_type == '温度':
# 模拟温度数据
data = 25 + 5 * np.sin(2 * np.pi * 0.01 * time_step / 100) + 0.5 * np.random.randn()
else:
data = 0
# 存储数据
self.data.append((time_step, data))
# 消耗电池电量
self.battery_level -= 0.01
return data
def preprocess_data(self):
"""在边缘进行数据预处理"""
# 简单的数据预处理：移动平均滤波
if len(self.data) > 10:
values = [d[1] for d in self.data[-10:]]
avg_value = np.mean(values)
return avg_value
return self.data[-1][1] if self.data else 0
def detect_anomaly(self, threshold=3):
"""在边缘进行异常检测"""
if len(self.data) > 20:
values = [d[1] for d in self.data[-20:]]
mean = np.mean(values)
std = np.std(values)
current_value = self.data[-1][1]
if abs(current_value - mean) > threshold * std:
return True
return False
6.2 边缘网关模拟
class EdgeGateway:
def __init__(self, gateway_id, location):
self.gateway_id = gateway_id
self.location = location
self.connected_nodes = [] # 连接的传感器节点
self.processed_data = [] # 处理后的数据
self.anomalies = [] # 检测到的异常
def connect_node(self, sensor_node):
"""连接传感器节点"""
self.connected_nodes.append(sensor_node)
def process_data(self, time_step):
"""处理传感器数据"""
for node in self.connected_nodes:
# 采集数据
data = node.collect_data(time_step)
# 预处理数据
processed_data = node.preprocess_data()
# 检测异常
is_anomaly = node.detect_anomaly()
# 存储处理后的数据
self.processed_data.append((time_step, node.node_id, node.node_type, processed_data, is_anomaly))
# 记录异常
if is_anomaly:
self.anomalies.append((time_step, node.node_id, node.node_type, processed_data))
def aggregate_data(self):
"""聚合数据"""
# 按传感器类型聚合数据
aggregated_data = {}
for data in self.processed_data:
time_step, node_id, node_type, value, is_anomaly = data
if node_type not in aggregated_data:
aggregated_data[node_type] = []
aggregated_data[node_type].append((time_step, node_id, value, is_anomaly))
return aggregated_data
def forward_data(self, cloud_platform):
"""将数据转发到云平台"""
# 只转发异常数据和每10个时间步的正常数据
data_to_forward = []
for data in self.processed_data:
time_step, node_id, node_type, value, is_anomaly = data
if is_anomaly or time_step % 10 == 0:
data_to_forward.append(data)
# 转发数据到云平台
cloud_platform.receive_data(data_to_forward)
# 清空处理后的数据
self.processed_data = []
return len(data_to_forward)
6.3 云平台模拟
class CloudPlatform:
def __init__(self, platform_name):
self.platform_name = platform_name
self.stored_data = [] # 存储的数据
self.analysis_results = [] # 分析结果
def receive_data(self, data):
"""接收数据"""
self.stored_data.extend(data)
def analyze_data(self):
"""分析数据"""
# 简单的数据分析
if len(self.stored_data) > 0:
# 按传感器类型分组数据
data_by_type = {}
for data in self.stored_data:
time_step, node_id, node_type, value, is_anomaly = data
if node_type not in data_by_type:
data_by_type[node_type] = []
data_by_type[node_type].append((time_step, node_id, value, is_anomaly))
# 分析每种类型的数据
for node_type, data in data_by_type.items():
# 提取时间和值
times = [d[0] for d in data]
values = [d[2] for d in data]
anomalies = [d[3] for d in data]
# 计算统计信息
mean = np.mean(values)
std = np.std(values)
max_val = np.max(values)
min_val = np.min(values)
anomaly_count = sum(anomalies)
# 存储分析结果
self.analysis_results.append({
'sensor_type': node_type,
'mean': mean,
'std': std,
'max': max_val,
'min': min_val,
'anomaly_count': anomaly_count,
'total_count': len(data)
})
def predict_damage(self):
"""预测结构损伤"""
# 基于数据分析结果预测损伤
if len(self.analysis_results) > 0:
# 检查加速度数据的异常
for result in self.analysis_results:
if result['sensor_type'] == '加速度' and result['anomaly_count'] > 5:
return '结构可能存在损伤'
return '结构状态正常'
else:
return '数据不足，无法预测'
6.4 边缘计算系统仿真
import matplotlib.pyplot as plt
import imageio
import os
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
class EdgeComputingSystem:
def __init__(self):
# 创建传感器节点
self.sensor_nodes = [
SensorNode(1, '加速度', '桥梁跨中'),
SensorNode(2, '应变', '桥梁支座'),
SensorNode(3, '温度', '桥梁跨中'),
SensorNode(4, '加速度', '桥梁端部'),
SensorNode(5, '应变', '桥梁跨中')
]
# 创建边缘网关
self.gateway = EdgeGateway(1, '桥梁附近')
# 连接传感器节点到网关
for node in self.sensor_nodes:
self.gateway.connect_node(node)
# 创建云平台
self.cloud_platform = CloudPlatform('结构健康监测云平台')
# 存储系统状态
self.system_state = []
def run_simulation(self, duration=1000):
"""运行边缘计算系统仿真"""
print('运行结构健康监测边缘计算系统仿真...')
# 时间步进
for time_step in range(duration):
# 边缘网关处理数据
self.gateway.process_data(time_step)
# 每10个时间步，边缘网关将数据转发到云平台
if time_step % 10 == 0:
data_count = self.gateway.forward_data(self.cloud_platform)
# 云平台分析数据
self.cloud_platform.analyze_data()
# 预测结构损伤
damage_prediction = self.cloud_platform.predict_damage()
# 存储系统状态
system_state = {
'time_step': time_step,
'damage_prediction': damage_prediction,
'battery_levels': {node.node_id: node.battery_level for node in self.sensor_nodes},
'data_transmitted': data_count
}
self.system_state.append(system_state)
# 打印系统状态
if time_step % 100 == 0:
print(f'时间步: {time_step}, 损伤预测: {damage_prediction}, 传输数据量: {data_count}')
return self.system_state

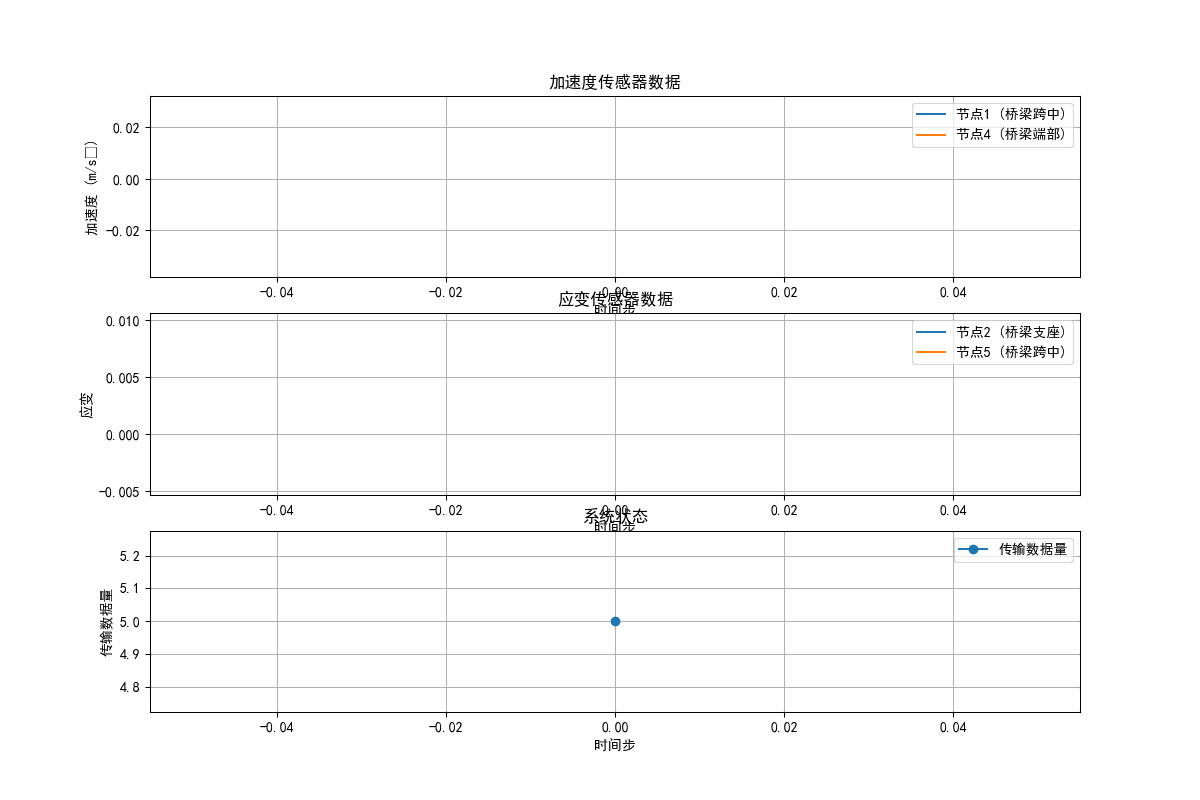

def generate_animation(self):
"""生成边缘计算系统运行动画"""
images = []
# 提取传感器数据
sensor_data = {}
for node in self.sensor_nodes:
sensor_data[node.node_id] = node.data
# 提取系统状态
time_steps = [state['time_step'] for state in self.system_state]
data_transmitted = [state['data_transmitted'] for state in self.system_state]
# 生成动画
for i in range(0, 1000, 20):
plt.figure(figsize=(12, 8))
# 绘制传感器数据
plt.subplot(3, 1, 1)
for node_id, data in sensor_data.items():
node = next(n for n in self.sensor_nodes if n.node_id == node_id)
if node.node_type == '加速度':
times = [d[0] for d in data if d[0] <= i]
values = [d[1] for d in data if d[0] <= i]
plt.plot(times, values, label=f'节点{node_id} ({node.location})')
plt.title('加速度传感器数据')
plt.xlabel('时间步')
plt.ylabel('加速度 (m/s²)')
plt.legend()
plt.grid(True)
# 绘制应变传感器数据
plt.subplot(3, 1, 2)
for node_id, data in sensor_data.items():
node = next(n for n in self.sensor_nodes if n.node_id == node_id)
if node.node_type == '应变':
times = [d[0] for d in data if d[0] <= i]
values = [d[1] for d in data if d[0] <= i]
plt.plot(times, values, label=f'节点{node_id} ({node.location})')
plt.title('应变传感器数据')
plt.xlabel('时间步')
plt.ylabel('应变')
plt.legend()
plt.grid(True)
# 绘制系统状态
plt.subplot(3, 1, 3)
# 绘制数据传输量
plt.plot(time_steps[:i//10+1], data_transmitted[:i//10+1], 'o-', label='传输数据量')
plt.title('系统状态')
plt.xlabel('时间步')
plt.ylabel('传输数据量')
plt.legend()
plt.grid(True)
# 添加系统状态文本
if i // 10 < len(self.system_state):
state = self.system_state[i // 10]
plt.text(10, max(data_transmitted[:i//10+1]) * 0.8, f'损伤预测: {state["damage_prediction"]}', fontsize=10)
battery_text = '电池电量: ' + ', '.join([f'节点{id}: {level:.1f}%' for id, level in state["battery_levels"].items()])
plt.text(10, max(data_transmitted[:i//10+1]) * 0.6, battery_text, fontsize=8)
plt.tight_layout()
# 保存为临时文件
temp_file = f'temp_{i}.png'
plt.savefig(temp_file)
plt.close()
# 读取图像
images.append(imageio.imread(temp_file))
# 删除临时文件
os.remove(temp_file)
# 生成动画
imageio.mimsave('边缘计算系统运行动画.gif', images, fps=10)
print('动画生成完成: 边缘计算系统运行动画.gif')
def plot_system_state(self):
"""绘制系统状态"""
# 提取时间步和损伤预测
time_steps = [state['time_step'] for state in self.system_state]
damage_predictions = [state['damage_prediction'] for state in self.system_state]
data_transmitted = [state['data_transmitted'] for state in self.system_state]

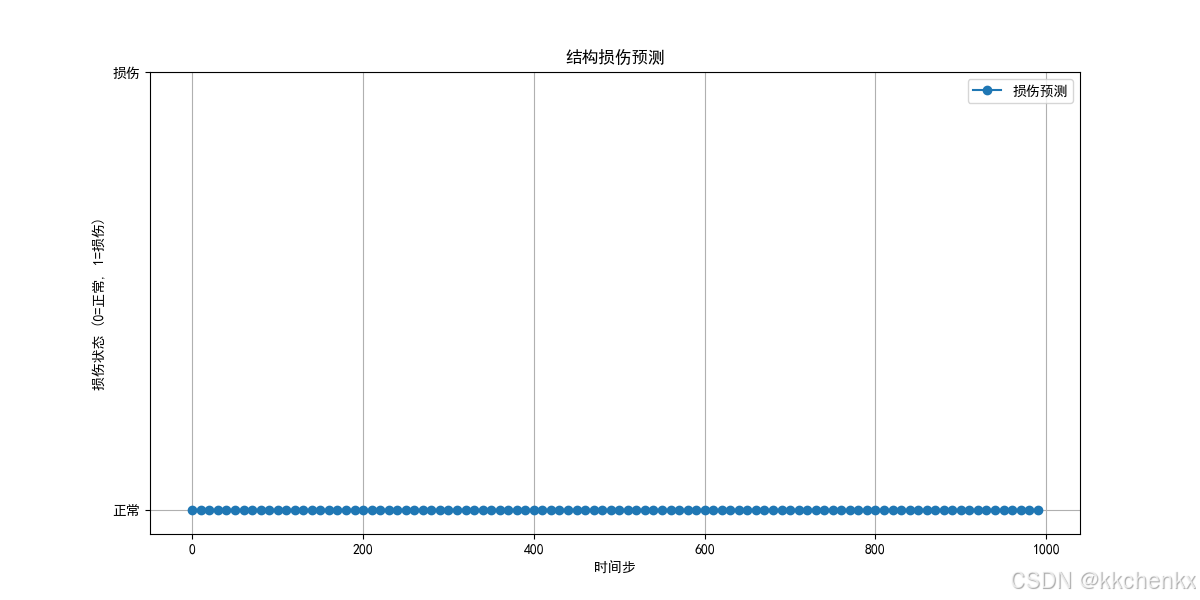

# 绘制损伤预测
plt.figure(figsize=(12, 6))
# 将损伤预测转换为数值
prediction_values = [1 if pred == '结构可能存在损伤' else 0 for pred in damage_predictions]
plt.plot(time_steps, prediction_values, 'o-', label='损伤预测')
plt.title('结构损伤预测')
plt.xlabel('时间步')
plt.ylabel('损伤状态 (0=正常, 1=损伤)')
plt.yticks([0, 1], ['正常', '损伤'])
plt.legend()
plt.grid(True)
plt.savefig('结构损伤预测.png')
plt.close()

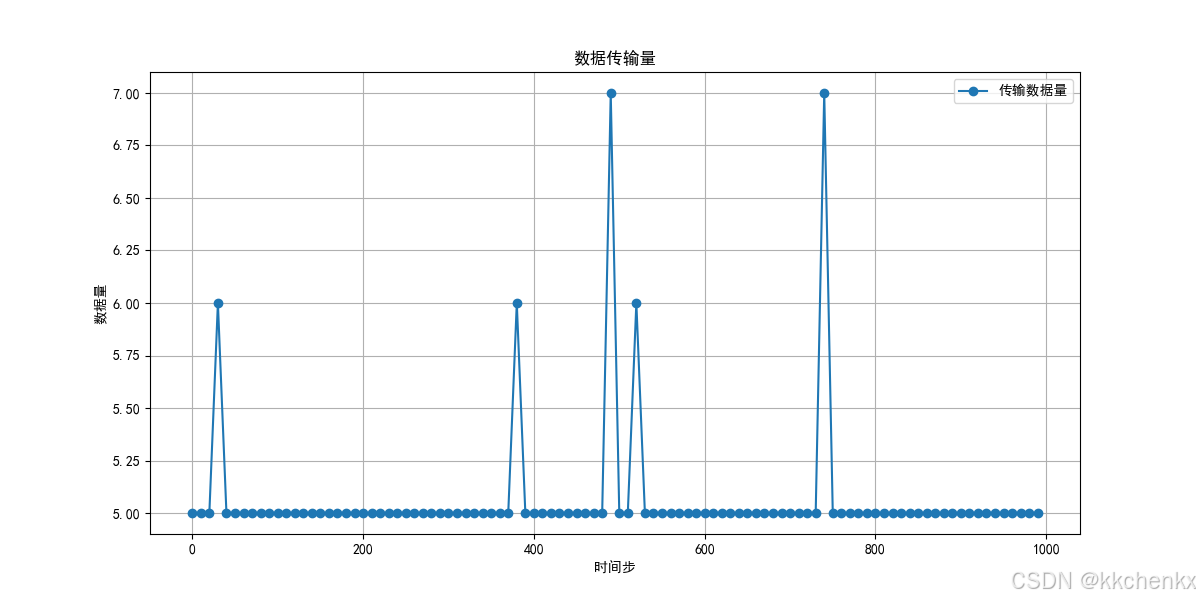

# 绘制数据传输量
plt.figure(figsize=(12, 6))
plt.plot(time_steps, data_transmitted, 'o-', label='传输数据量')
plt.title('数据传输量')
plt.xlabel('时间步')
plt.ylabel('数据量')
plt.legend()
plt.grid(True)
plt.savefig('数据传输量.png')
plt.close()

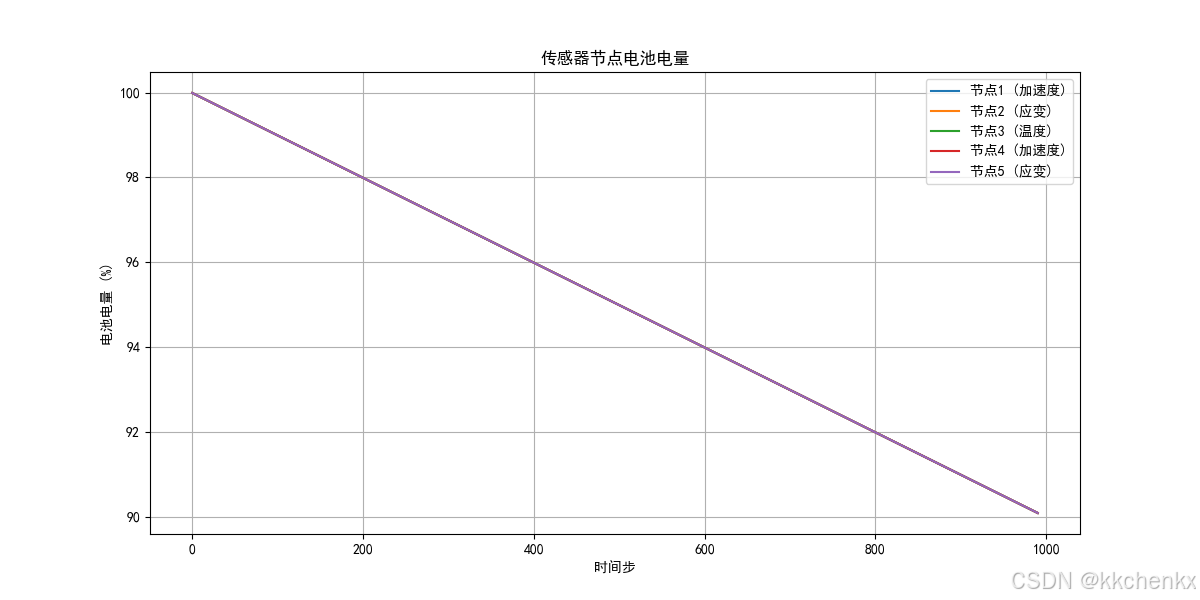

# 绘制电池电量
plt.figure(figsize=(12, 6))
for node in self.sensor_nodes:
battery_levels = [state['battery_levels'][node.node_id] for state in self.system_state]
plt.plot(time_steps, battery_levels, label=f'节点{node.node_id} ({node.node_type})')
plt.title('传感器节点电池电量')
plt.xlabel('时间步')
plt.ylabel('电池电量 (%)')
plt.legend()
plt.grid(True)
plt.savefig('传感器节点电池电量.png')
plt.close()
def main():
"""主函数"""
print('结构健康监测中的边缘计算技术')
print('=' * 60)
# 初始化系统
edge_system = EdgeComputingSystem()
# 运行仿真
system_state = edge_system.run_simulation(duration=1000)
# 生成动画
edge_system.generate_animation()
# 绘制系统状态
edge_system.plot_system_state()
# 打印最终结果
final_state = system_state[-1]
print(f'\n最终系统状态:')
print(f'时间步: {final_state["time_step"]}')
print(f'损伤预测: {final_state["damage_prediction"]}')
print(f'传输数据量: {final_state["data_transmitted"]}')
print('传感器节点电池电量:')
for node_id, battery_level in final_state["battery_levels"].items():
node = next(n for n in edge_system.sensor_nodes if n.node_id == node_id)
print(f' 节点{node_id} ({node.node_type}): {battery_level:.1f}%')
print('\n' + '=' * 60)
print('仿真完成！')
if __name__ == '__main__':
main()
7. 结果分析与讨论
7.1 仿真结果
通过运行仿真代码，我们得到了以下结果：
- 传感器数据：生成了包含正常状态和损伤状态的传感器数据
- 边缘处理：在边缘设备上进行了数据预处理和异常检测
- 数据传输：只传输异常数据和每10个时间步的正常数据，减少了数据传输量
- 系统状态：记录了系统的运行状态，包括损伤预测、电池电量和数据传输量
- 可视化结果：生成了边缘计算系统运行动画、结构损伤预测图、数据传输量图和传感器节点电池电量图
7.2 分析讨论
- 边缘计算的优势：通过在边缘设备上进行数据预处理和异常检测，减少了数据传输量，提高了系统的实时性和可靠性
- 数据传输优化：只传输异常数据和重要数据，减少了网络带宽的使用，提高了系统效率
- 电池寿命延长：通过优化数据传输，减少了传感器节点的能源消耗，延长了电池寿命
- 实时性：边缘设备能够实时处理数据，及时发现结构异常，提高了系统的响应速度
7.3 应用价值
边缘计算技术在结构健康监测中的应用具有以下价值：
- 提高监测效率：实时处理监测数据，及时发现结构异常
- 降低系统成本：减少数据传输量，降低网络带宽和云存储成本
- 提高系统可靠性：在网络连接不稳定的情况下，系统仍能正常运行
- 延长设备寿命：优化能源消耗，延长传感器节点的电池寿命
- 支持大规模部署：易于扩展传感器网络，适应不同规模的结构监测需求
8. 未来发展趋势
8.1 技术发展趋势
- 边缘AI：在边缘设备上部署更复杂的人工智能模型，实现更智能的分析和决策
- 边缘云协同：边缘设备与云平台的深度融合，实现更高效的协同工作
- 5G网络：利用5G网络的低延迟和高带宽特性，进一步提升边缘计算的性能
- 边缘安全：加强边缘设备的安全防护，保护数据和系统安全
- 标准化：制定边缘计算在结构健康监测中的标准和规范
8.2 应用发展趋势
- 智能化监测系统：结合边缘计算和人工智能，实现监测系统的智能化
- 全生命周期管理：从设计、施工到运营维护，实现结构全生命周期的健康管理
- 多源数据融合：融合传感器数据、环境数据、设计数据等多源数据，提高分析的全面性
- 数字孪生集成：与数字孪生技术结合，实现物理结构与数字模型的实时同步
- 行业应用拓展：将边缘计算技术应用到更多的工程领域，如建筑、桥梁、隧道等
9. 结论
边缘计算技术为结构健康监测带来了新的机遇和挑战。通过在边缘设备上进行数据预处理、异常检测和本地决策，可以提高系统的实时性、可靠性和效率，同时降低系统成本和能源消耗。
未来，随着5G网络、人工智能和边缘计算技术的不断发展，边缘计算在结构健康监测中的应用将更加广泛和深入，为结构健康监测领域的发展注入新的活力。
openEuler 是由开放原子开源基金会孵化的全场景开源操作系统项目，面向数字基础设施四大核心场景（服务器、云计算、边缘计算、嵌入式），全面支持 ARM、x86、RISC-V、loongArch、PowerPC、SW-64 等多样性计算架构
更多推荐
10
0- 0
已为社区贡献5条内容
所有评论(0)
