怎样做一个CPU?

• 步骤1：理解指令系统规范
• 步骤2：设计CPU电路结构
• 步骤3：实现CPU电路设计
• 步骤4：验证设计正确性

1 LoongArch指令集精简版

龙芯自主指令系统架构LoongArch

• 充分考虑兼容需求的自主指令系统
• 遵循RISC指令设计风格
  • 32位定长指令编码风格
  • load/store架构
  • 32个通用寄存器
  • 32个浮点/向量寄存器
• 分为32位和64位两个版本，简称LA32和LA64架构

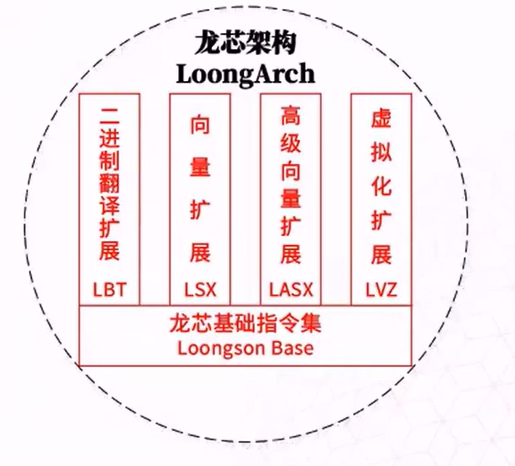

• 采用基础部分加扩展部分的整体架构
  • 基础指令集（~340条）
  • 二进制翻译扩展、向量扩展、虚拟化扩展

1.1 指令集概述

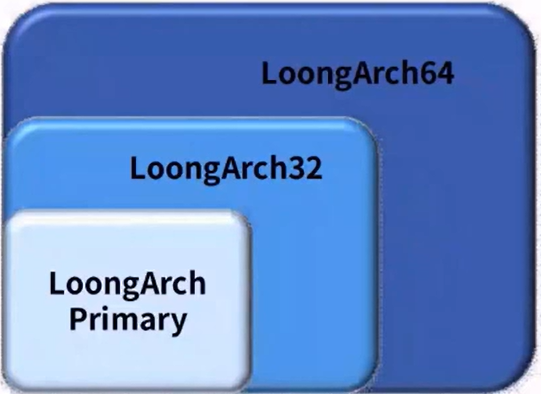

指令集数量包含关系

LoongArch Primary精简版

• 基于LoongArch 32位版本的精简子集——LoongArch Primary
• 用户态：保留典型应用中最常用的指令
  • 整数指令~50条，访存指令仅“基址+偏移”寻址方式且要求地址对齐
  • 浮点数指令可以不实现，也可以只实现单精度部分
  • 原子同步指令仅LL/SC，软件维护指令与数据Cache的数据一致性
• 核心态：支持主流类Unix操作系统
  • 仅包含PLV0和PLV3两个特权等级
  • 支持例外与中断，但入口为同一个
  • 支持TLB MMU，软件负责TLB重填
• 软件生态：维护一个独立的小系统
  • QEMU、GCC、......
  • PMON、Linux kernel、busybox、buildroot

1.2 指令集用户态介绍

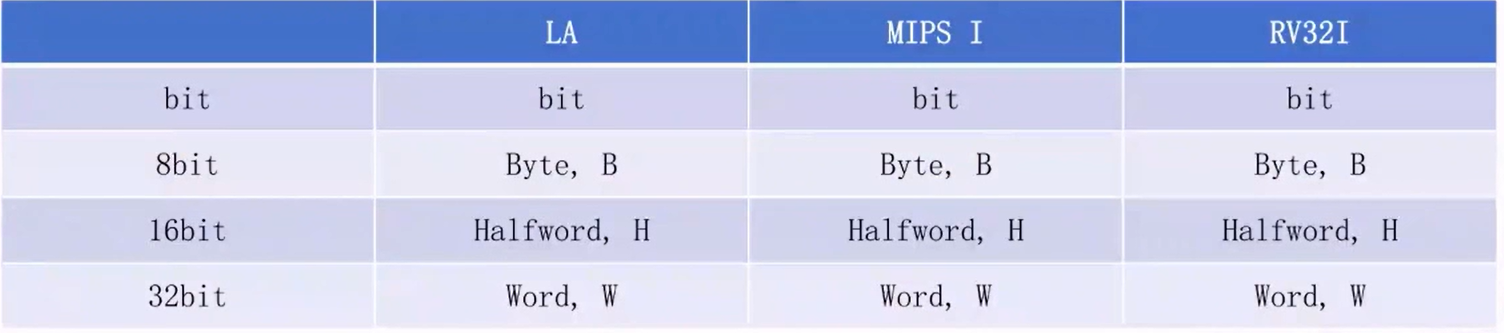

1.2.1 数据类型

• 比特（bit，简记b）
• 字节（Byte，简记B，8bit）
• 半字（Halfword，简记H，16bit）
• 字（Word，简记W，32bit）

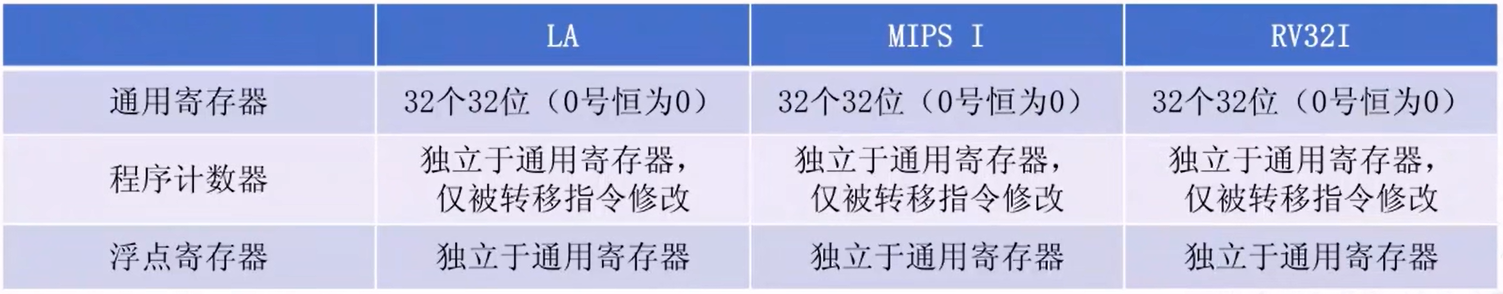

1.2.2 寄存器

• 通用寄存器（GR）
  • 32个32位宽寄存器，0号寄存器恒为0
• 程序计数器（PC）
  • 32位宽
  • 独立于通用寄存器，仅杯转移指令修改
• 浮点指令操作浮点寄存器，其独立于通用寄存器

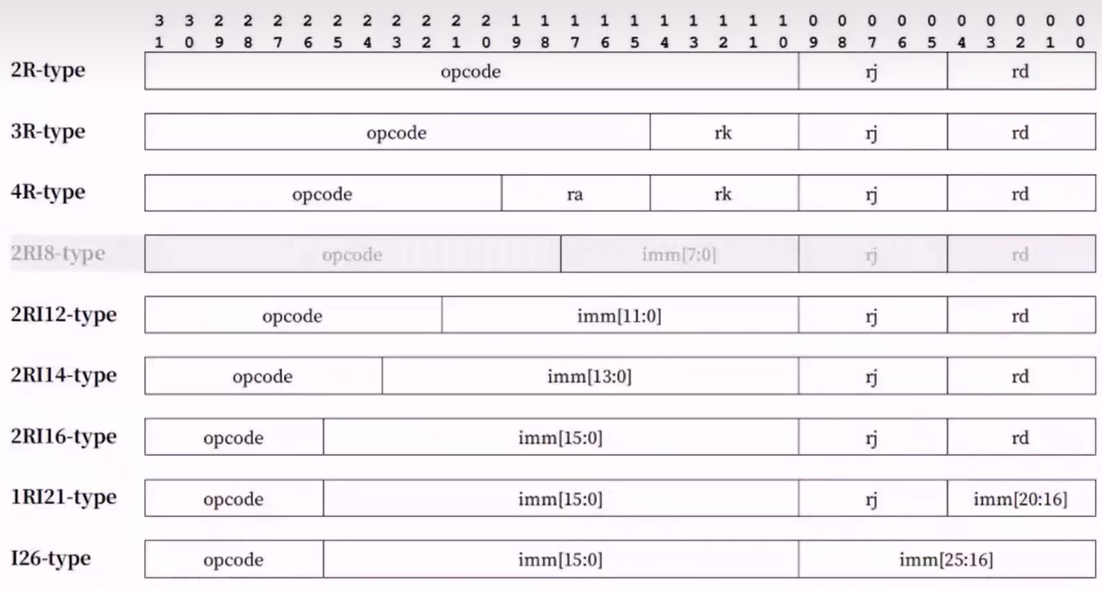

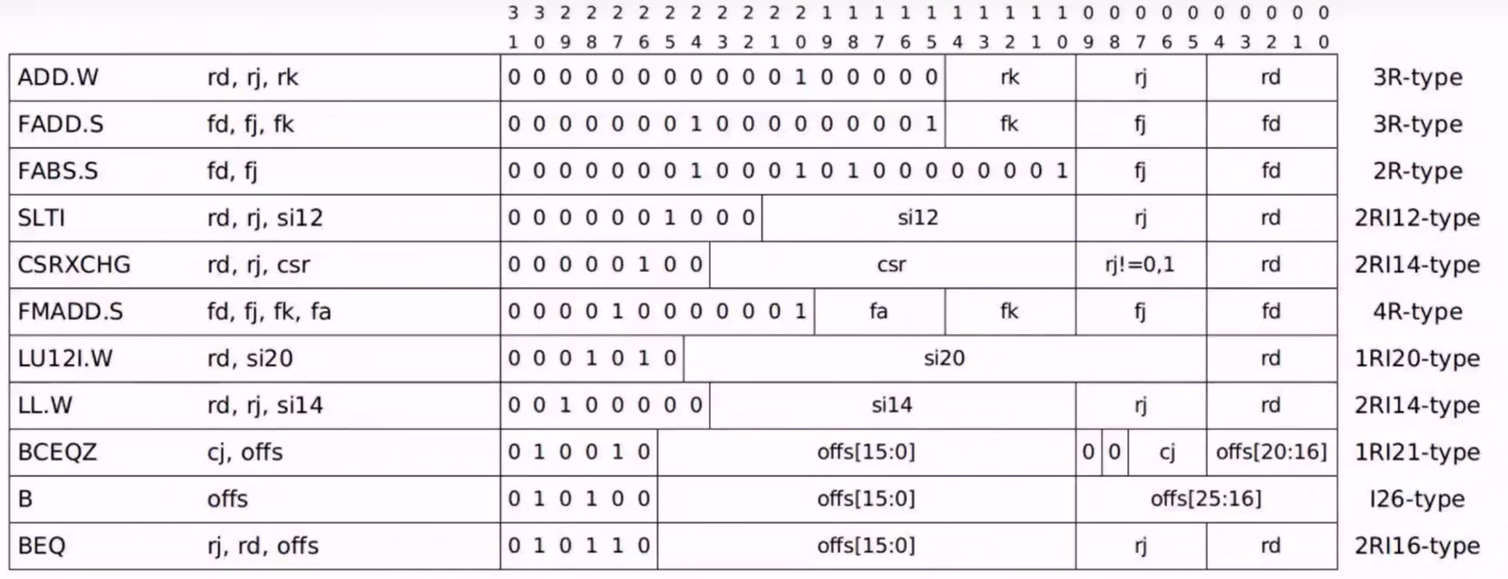

1.2.3 指令编码

• 指令都是32位长
• 指令均需4字节边界对齐
• 8种指令格式
  • 单一操作码域
  • 寄存器操作数域（rd，rj，rk，ra）
    • rd——通常作为目的寄存器
    • rj——通常作为源寄存器1
    • rk——通常作为源寄存器2
    • ra——通常作为源寄存器3
  • 立即数域（imm）
    • （1+）5种不同的长度
    • 访存与整型计算：12位
    • CSR寻址：14位
    • 转移指令：16位、21位、26位置
  • 所有指令至多一个目的寄存器
  • “两源一目的”的3R-type是最常见的指令格式；4R-type仅出现在浮点运算中。

例1



例2

三种RISC指令格式共性

• 定长、对齐、指令格式种类少
• 操作码域、寄存器域和立即数域
• “两源一目的” 三寄存器操作数格式最常用
• 要读写的寄存器号出现的位置（基本）固定不变
  • RV最彻底，MIPS和LA有少量例外

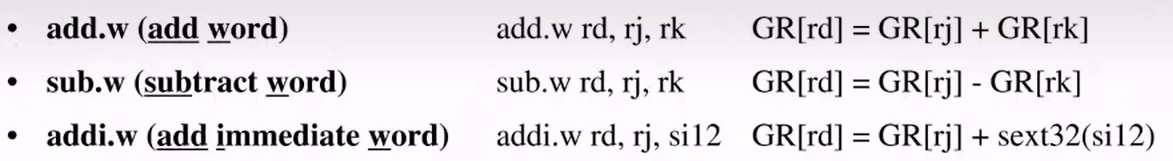

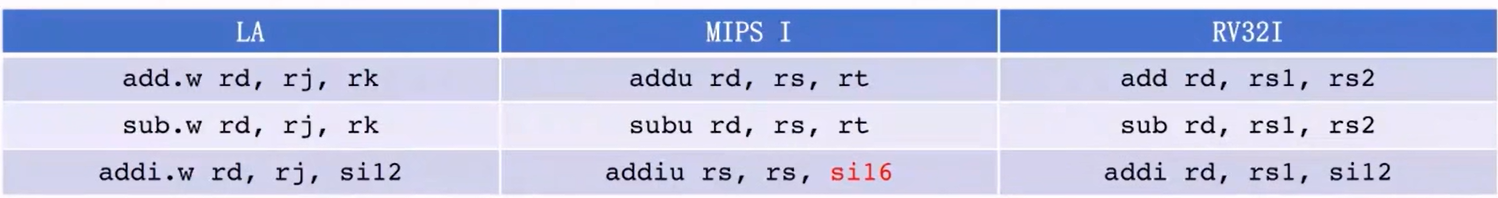

（1）整数加减运算

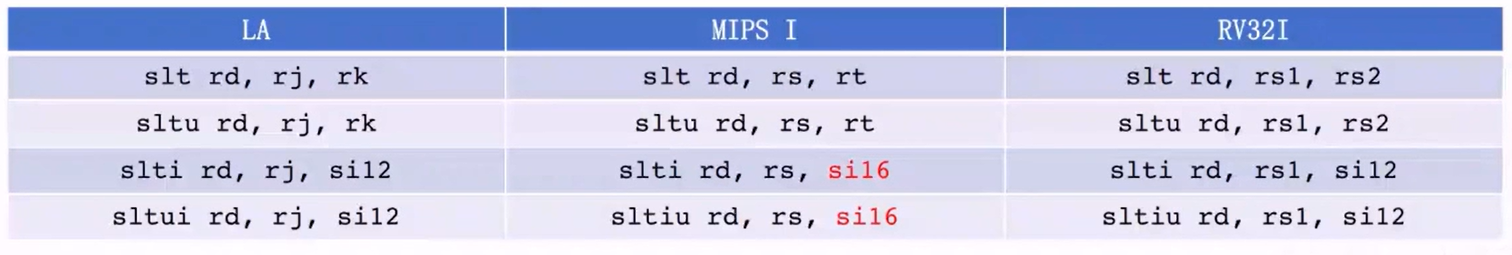

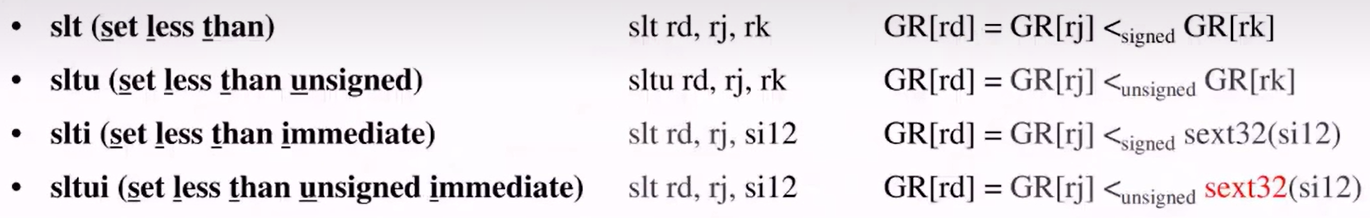

（2）整数比较运算

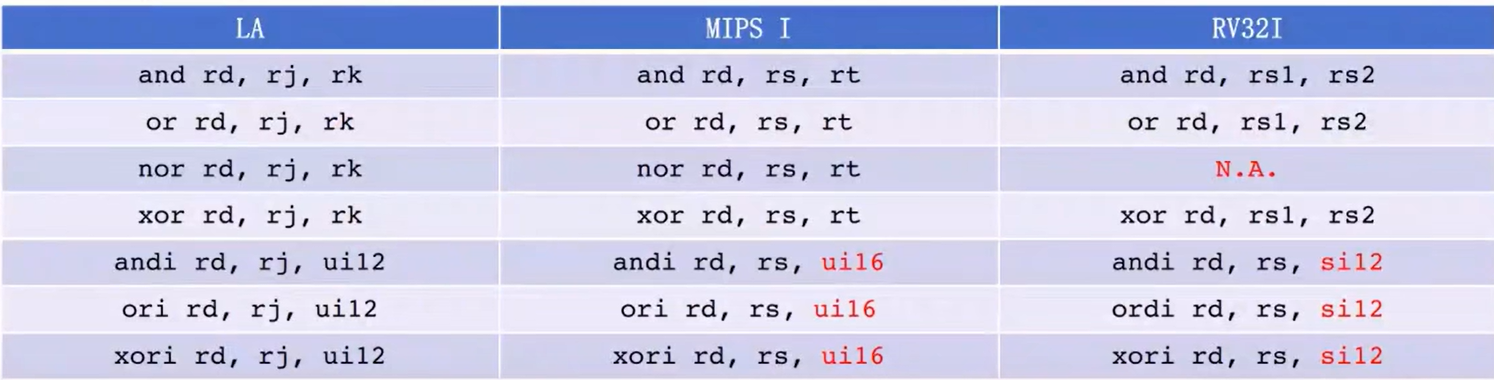

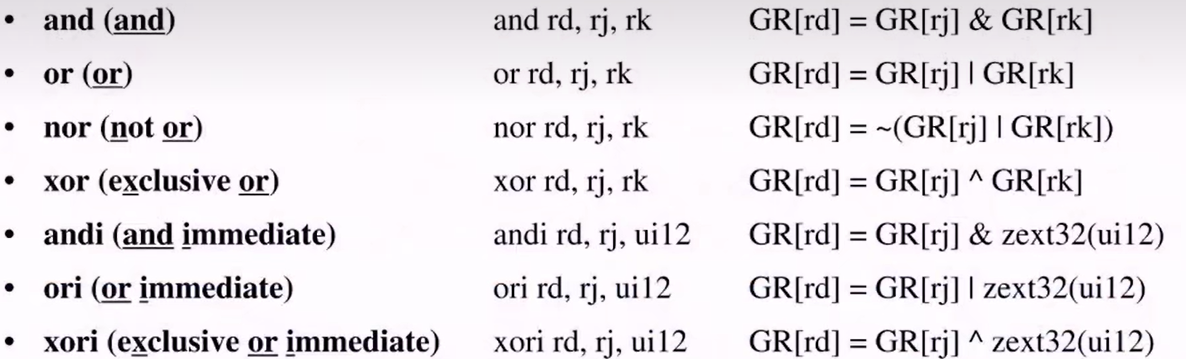

（3）逻辑位运算

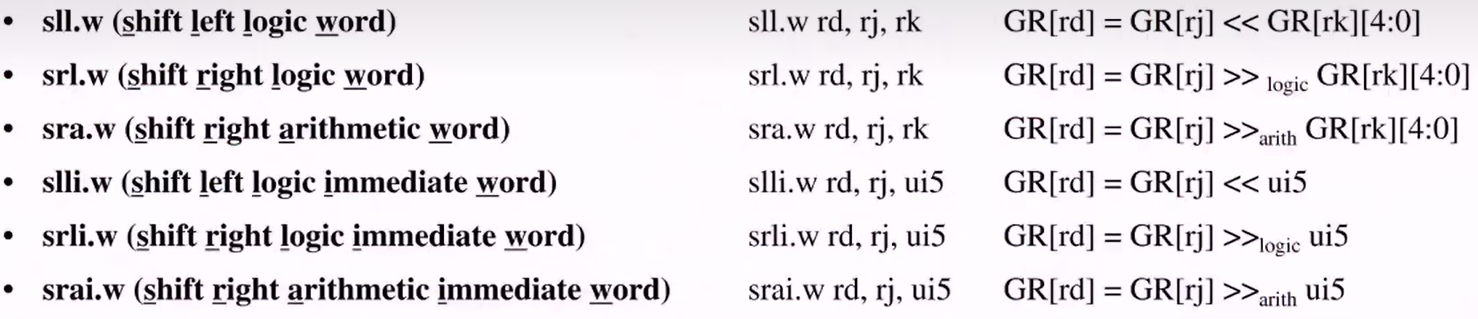

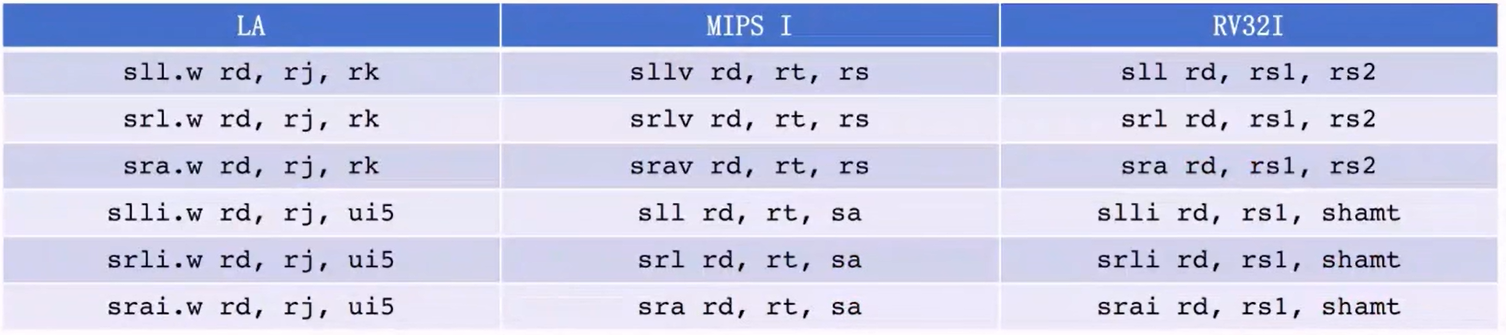

（4）移位运算

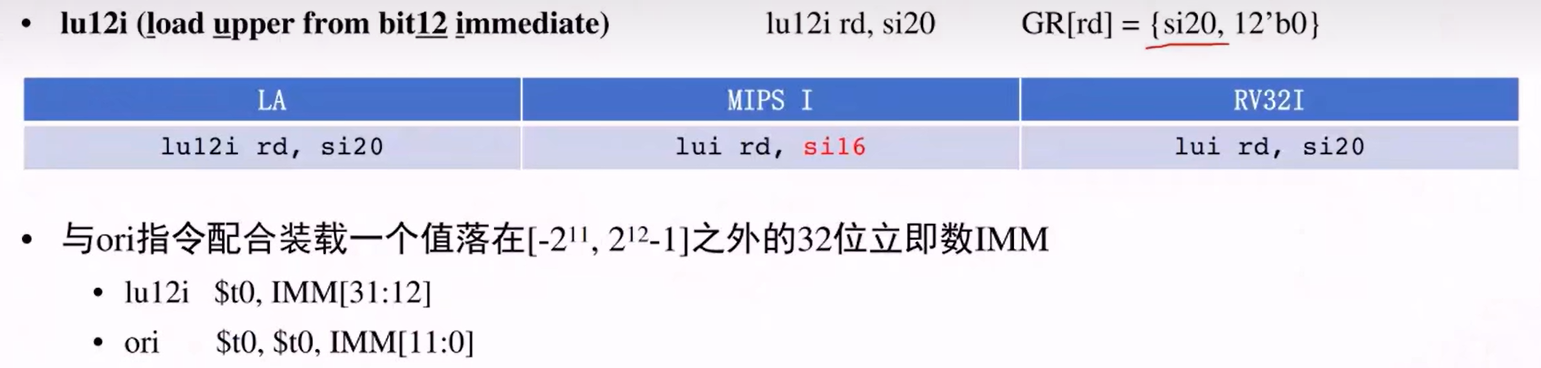

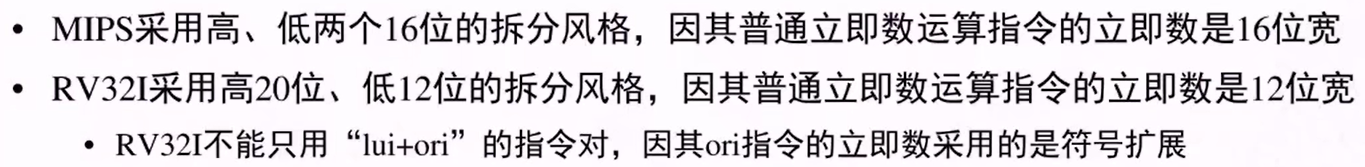

（5）立即数装载

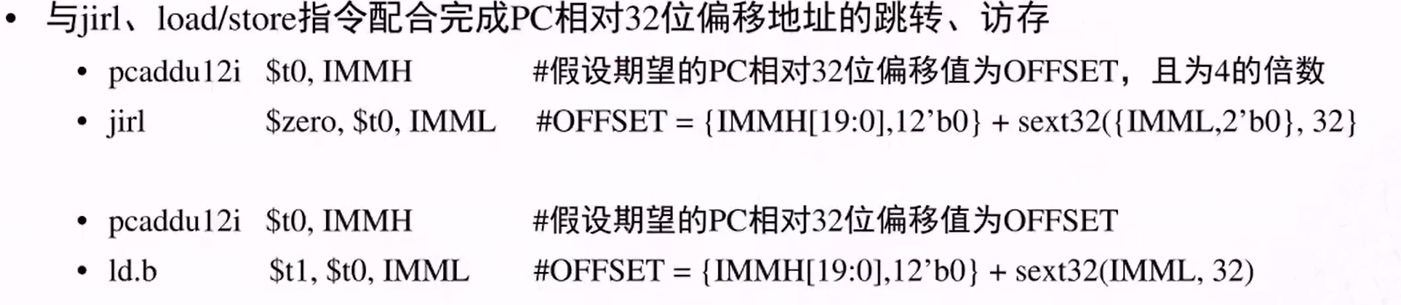

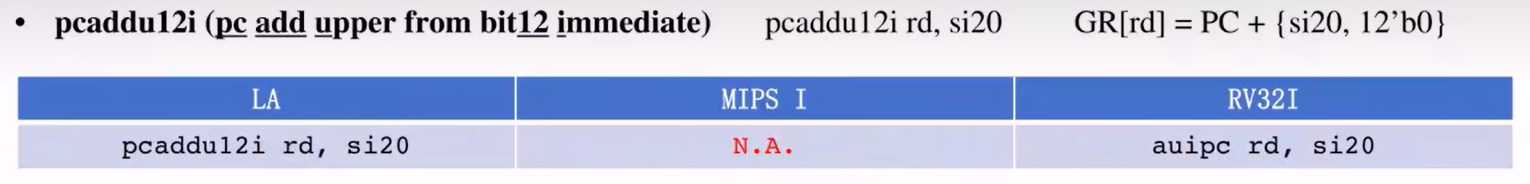

（6）PC相对计算

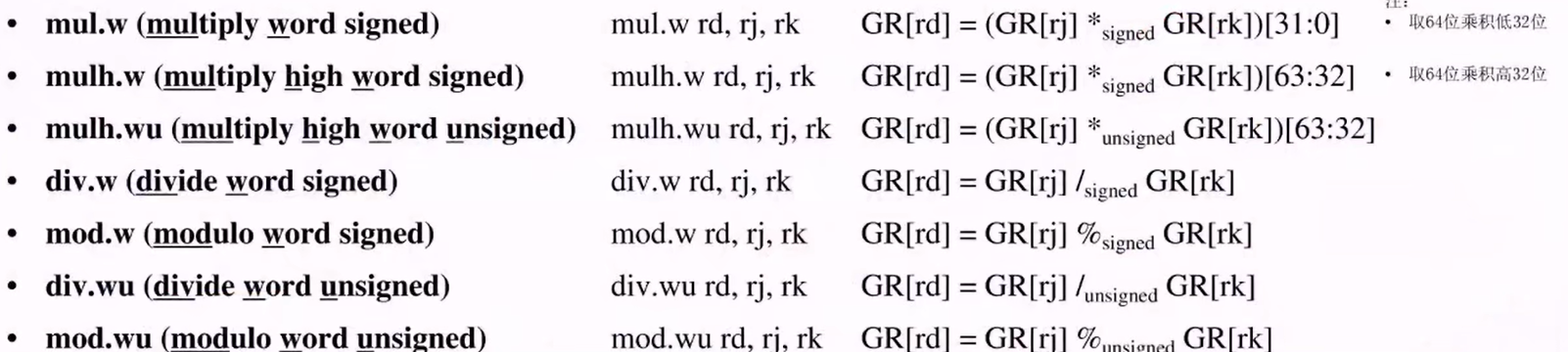

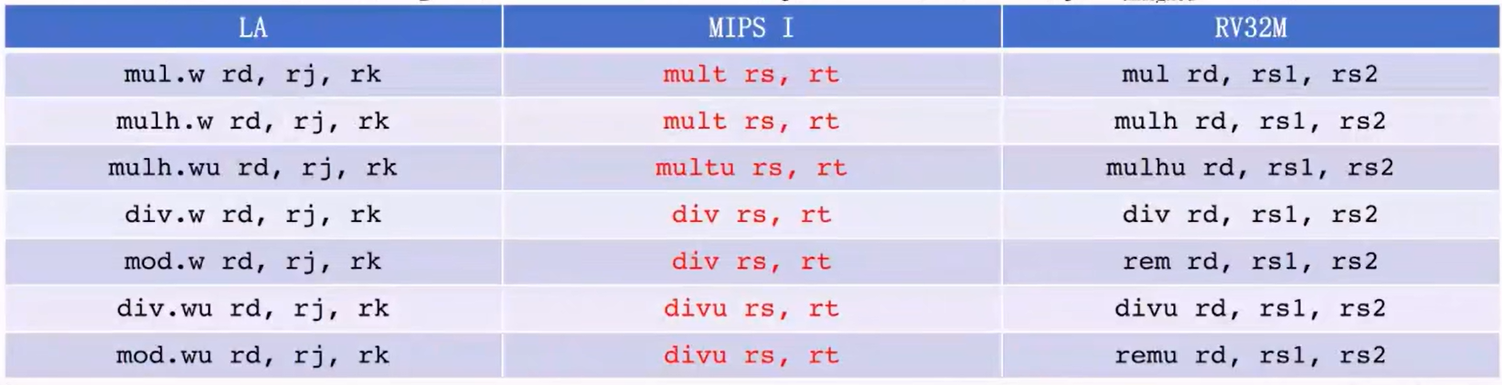

（7）乘除运算

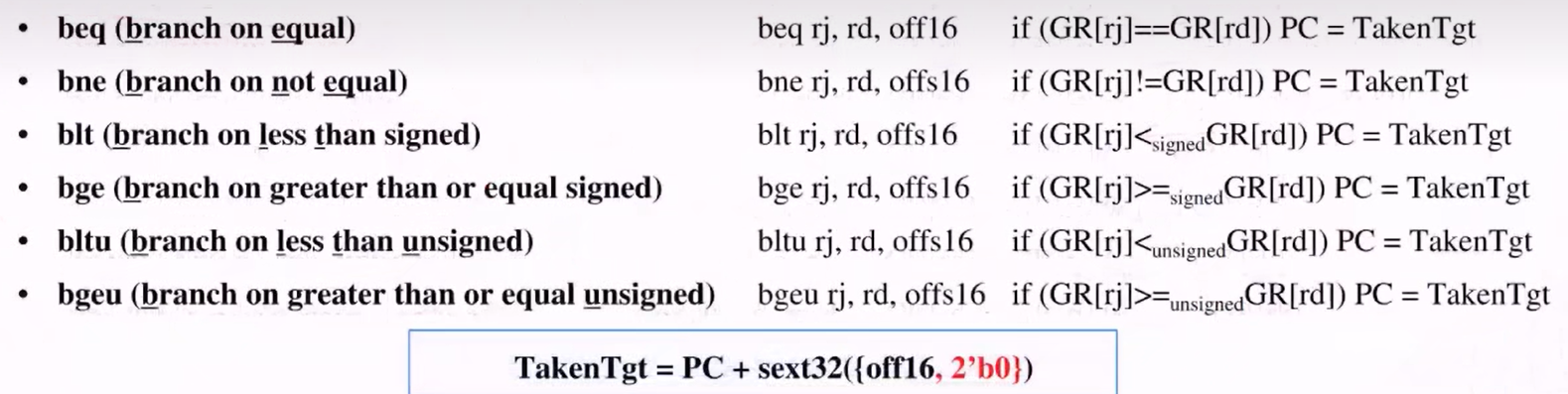

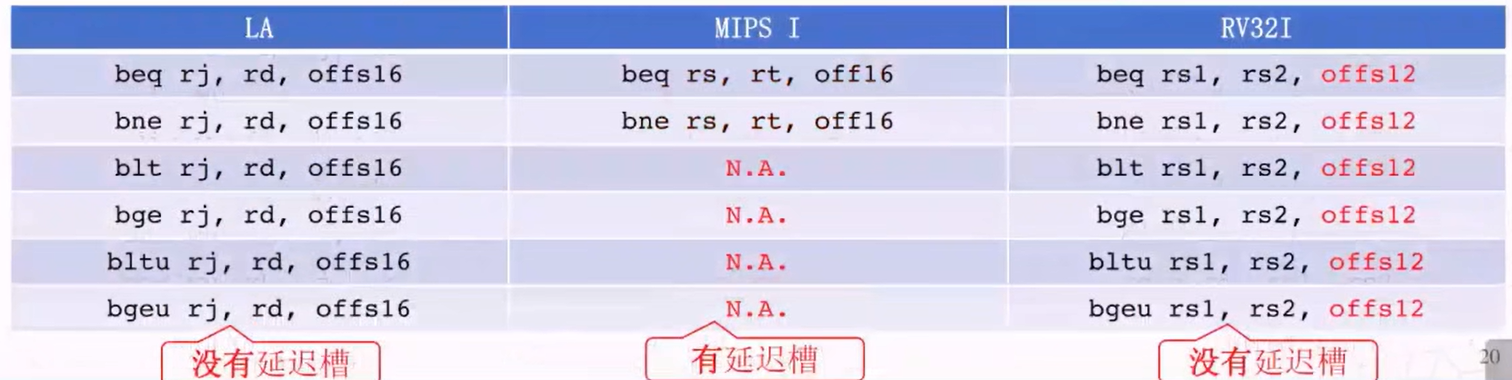

（8）条件分支

（9）无条件相对PC跳转

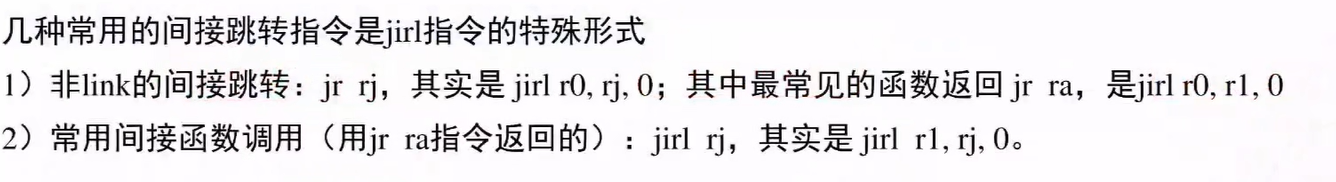

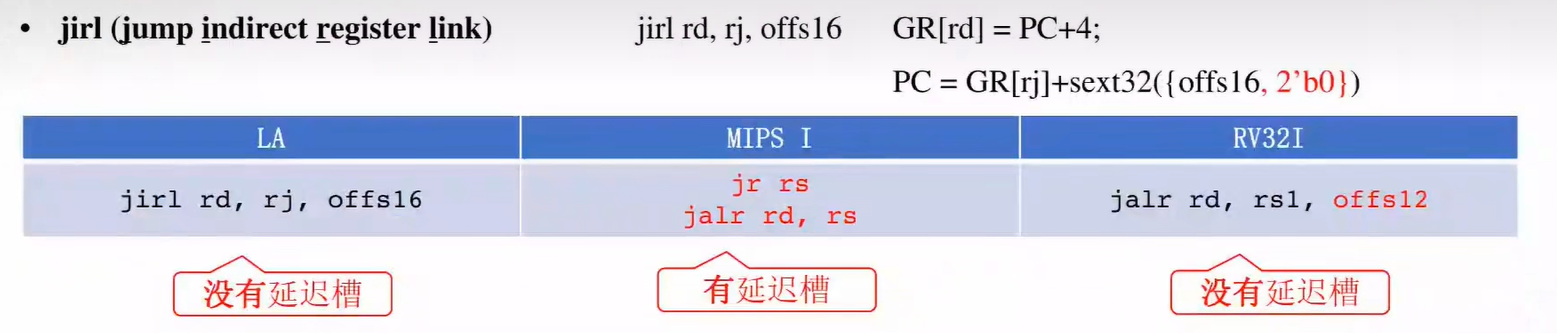

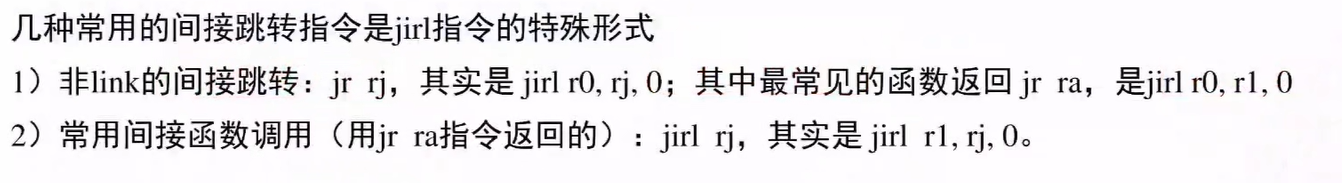

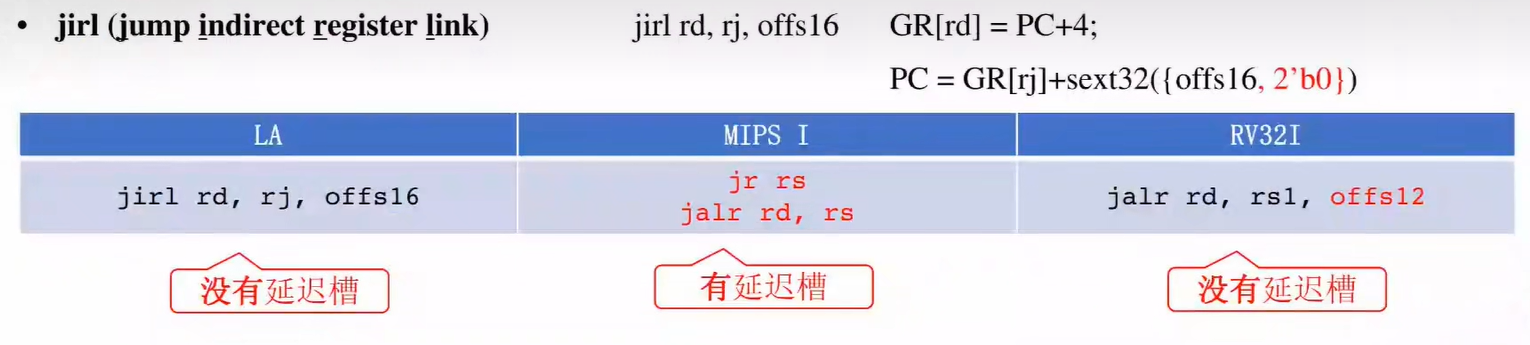

（10）无条件间接跳转

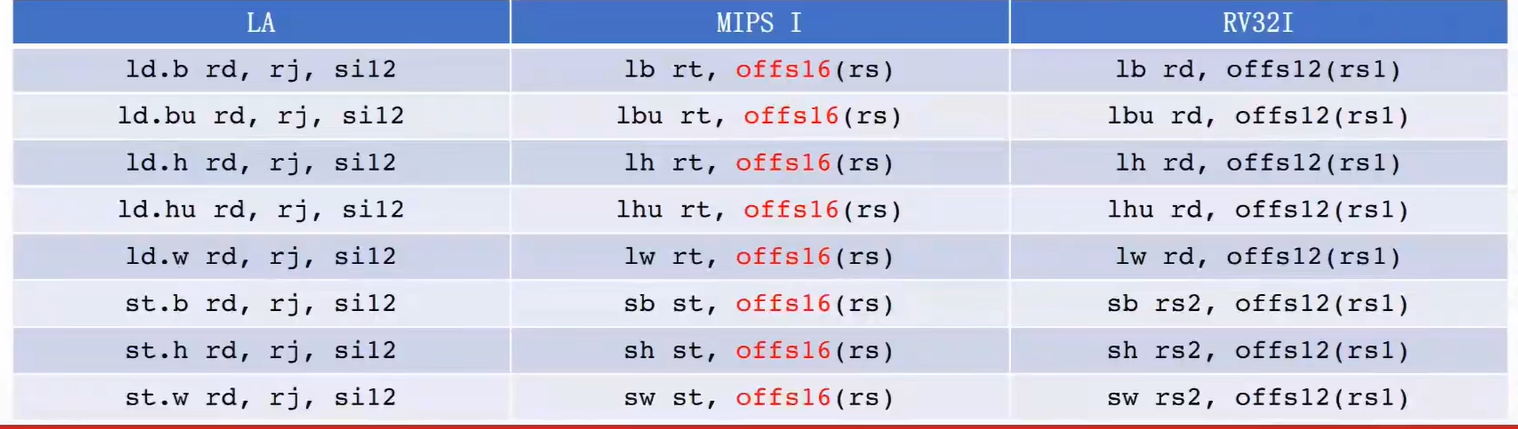

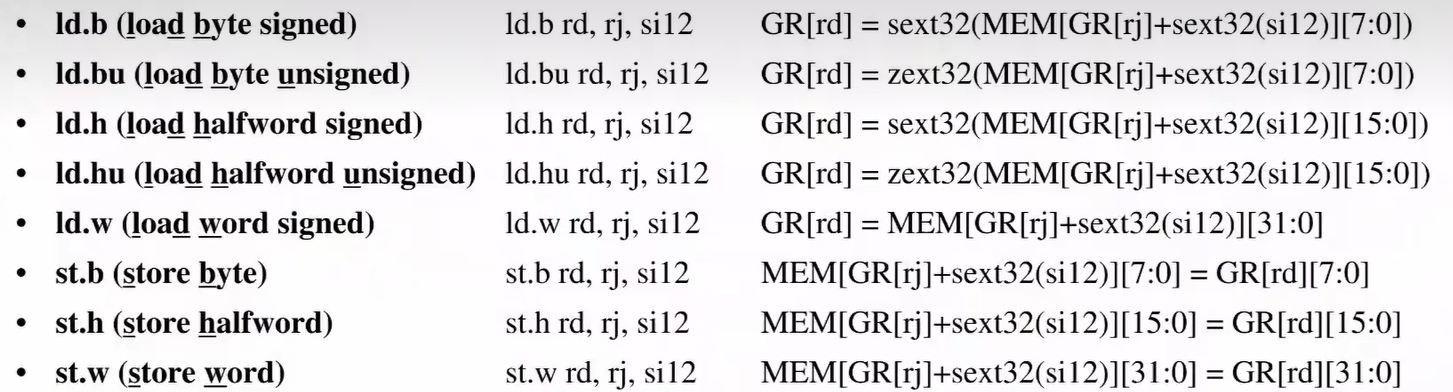

（11）普通访存

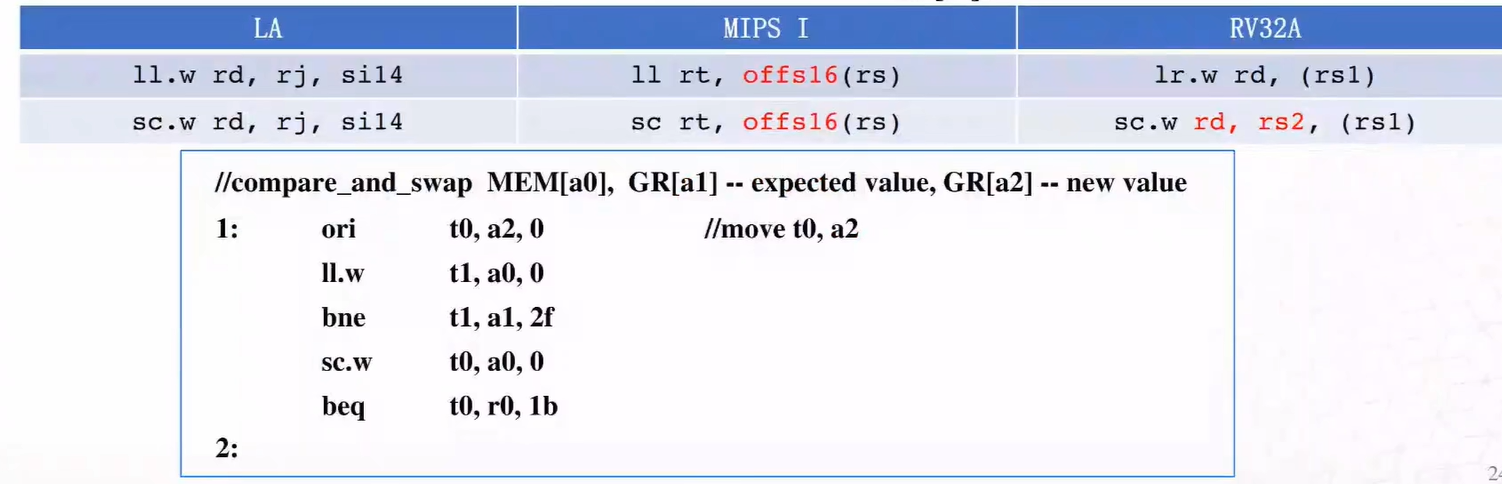

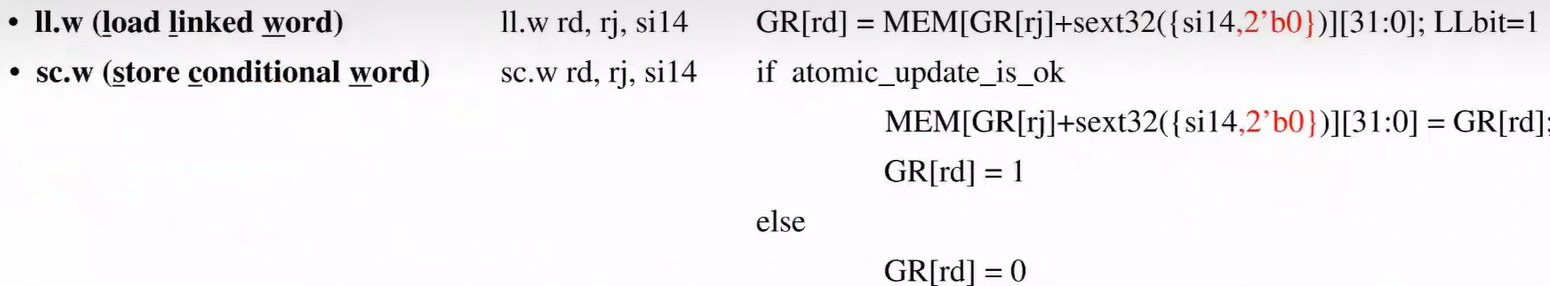

（12）原子访存

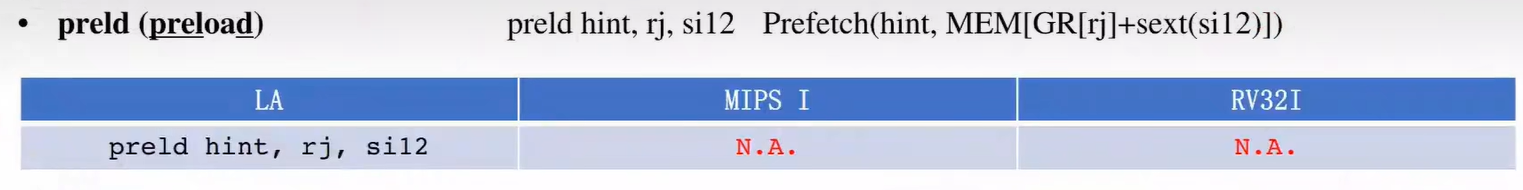

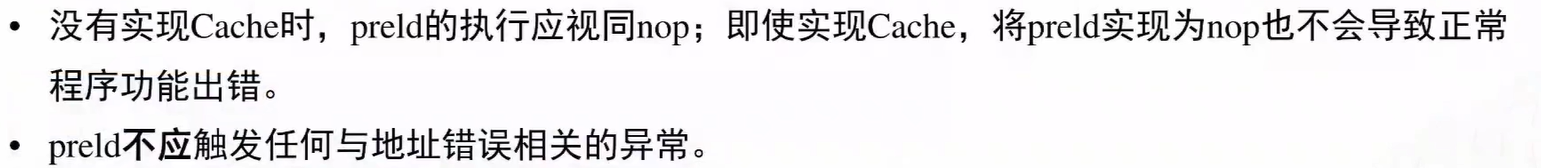

（13）预取指令

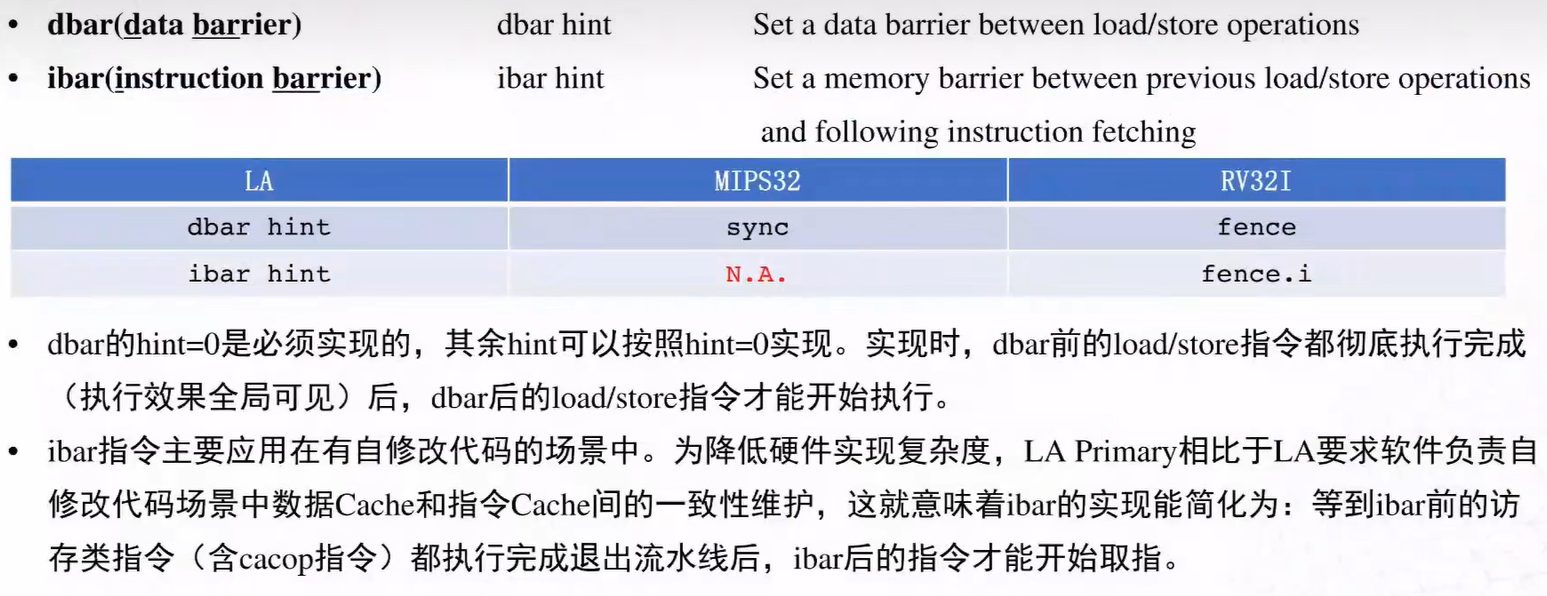

（14）栅障指令

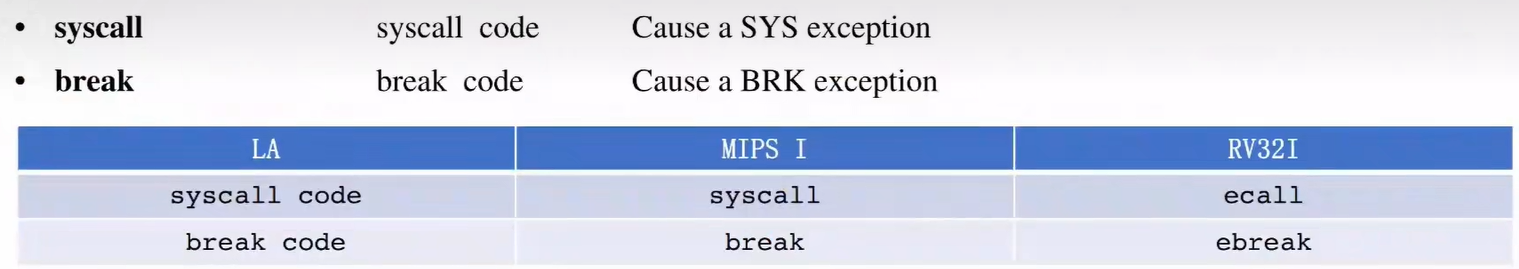

（15）系统调用及陷入

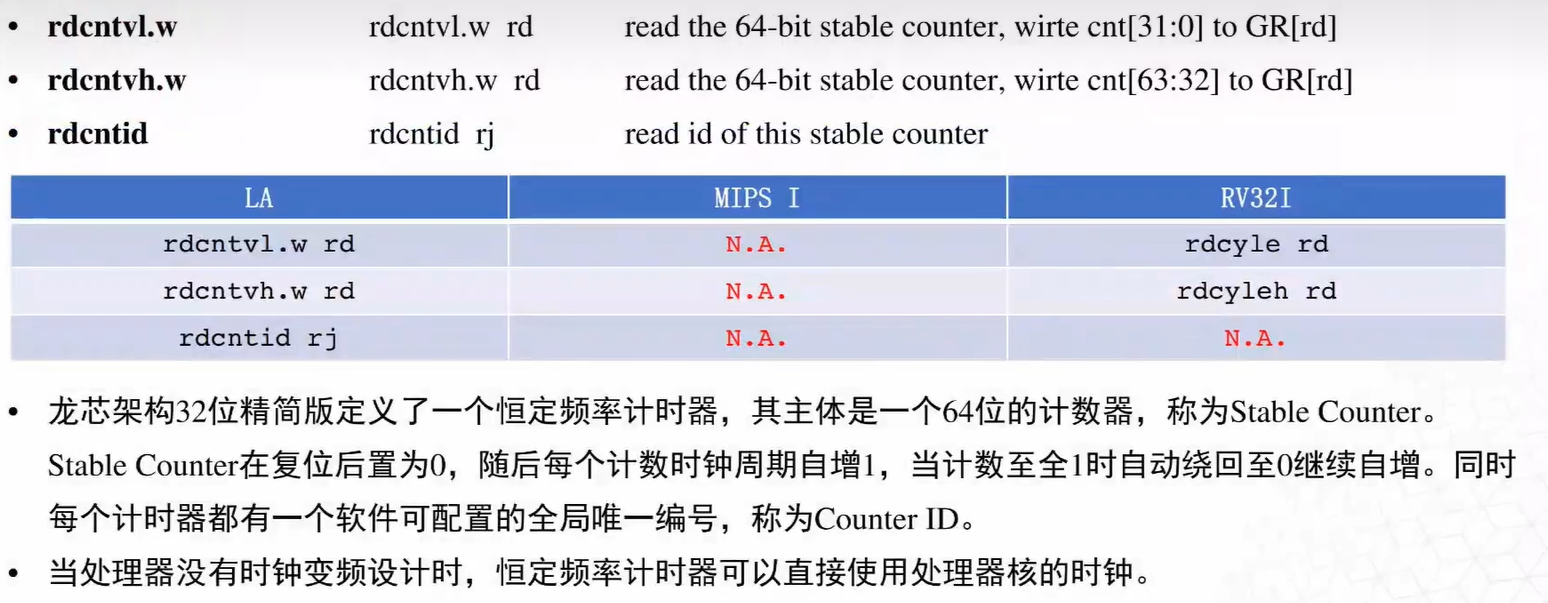

（16）时间读取

（17）C语言的机器表示

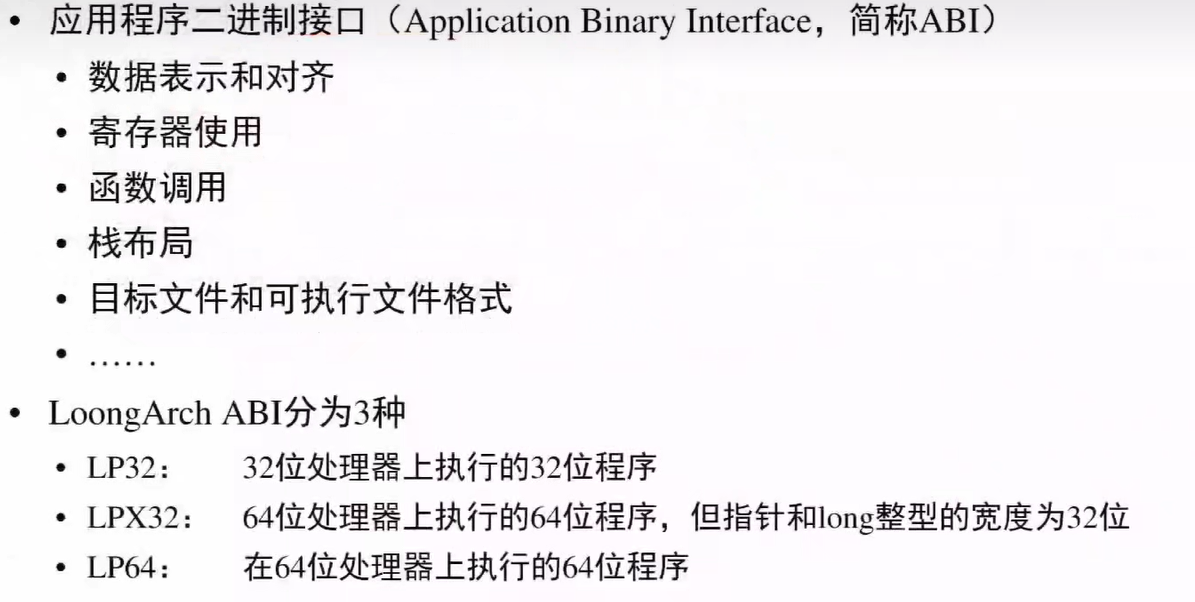

（18）LoongArch ABI

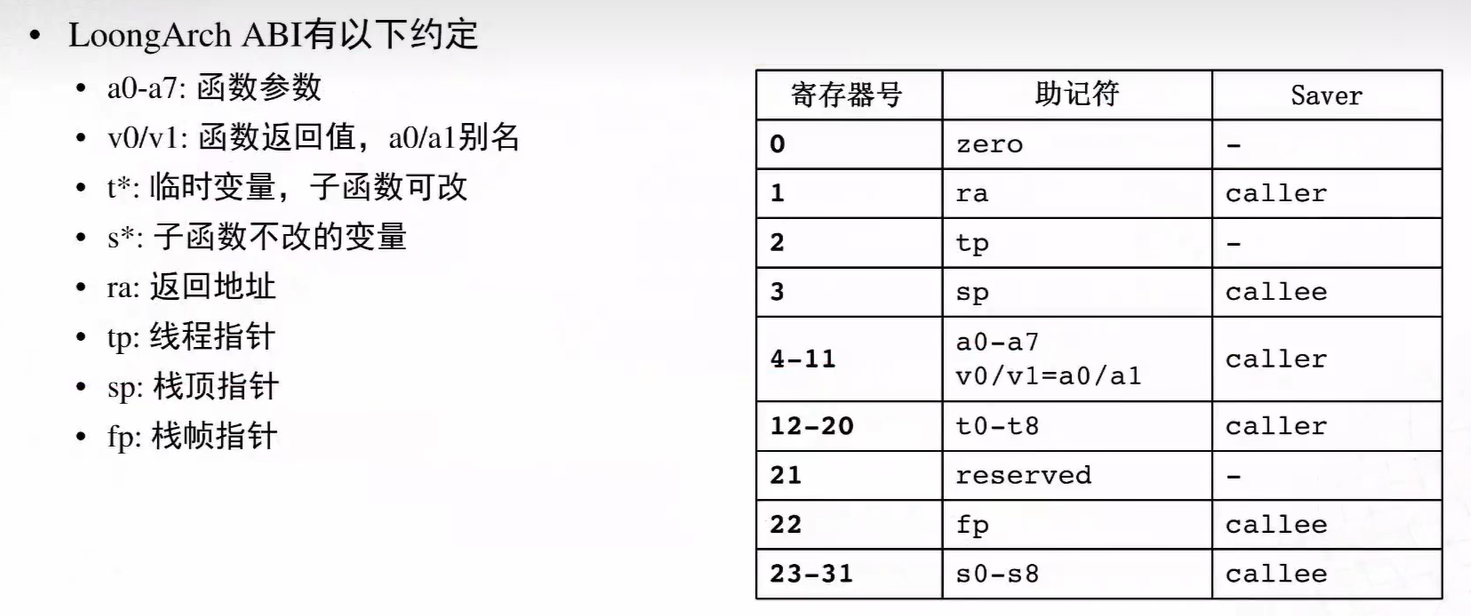

(19) LoongArch ABI寄存器使用约定

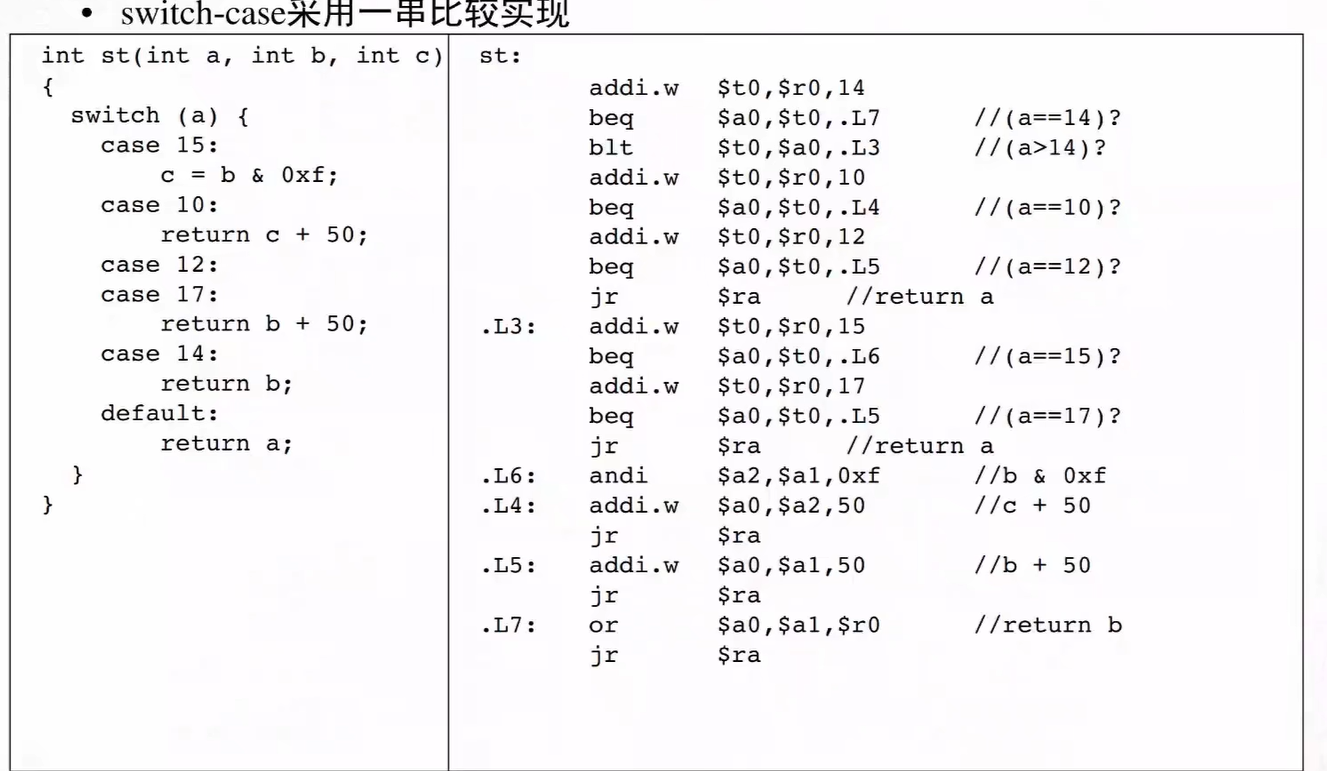

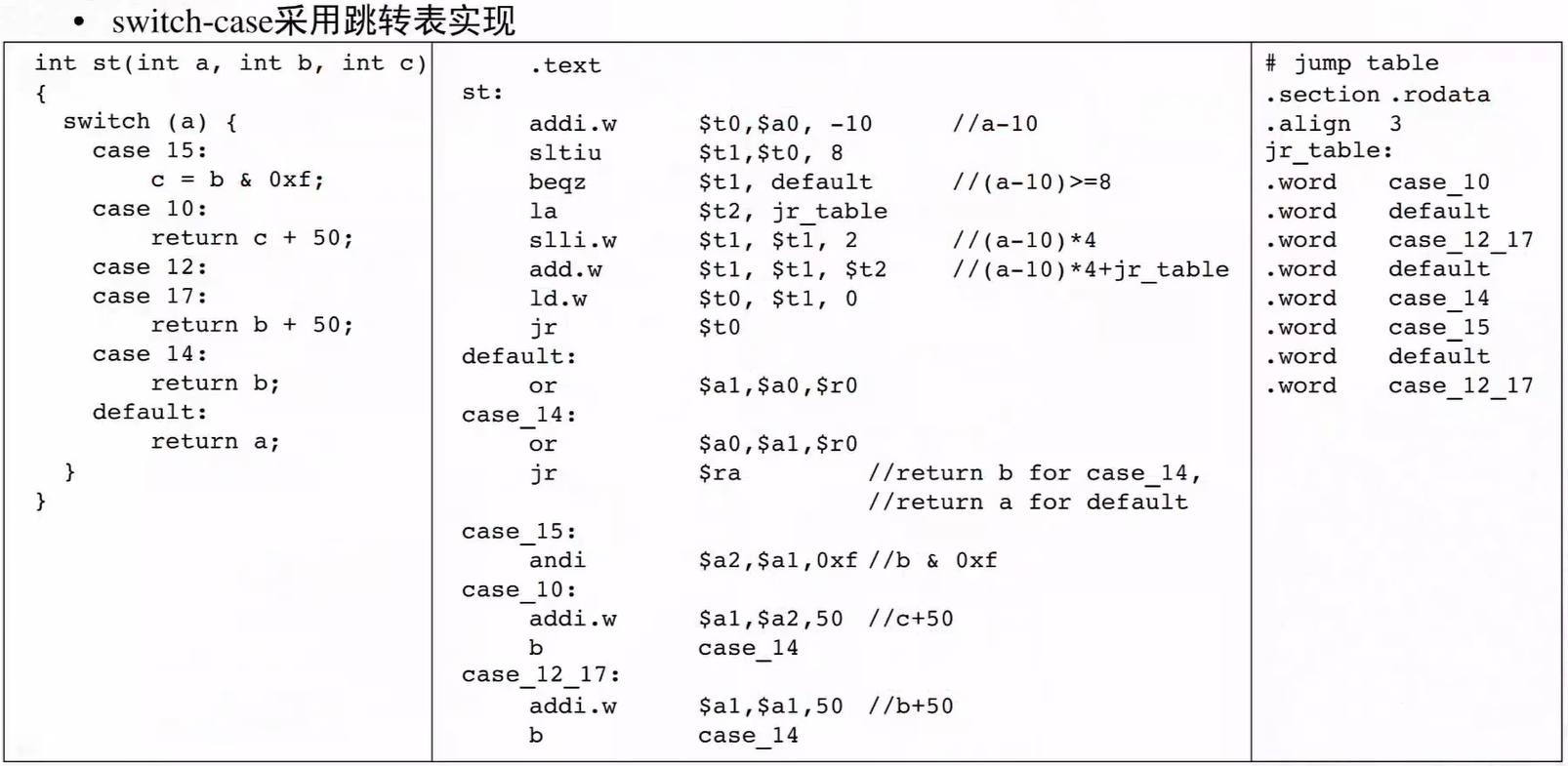

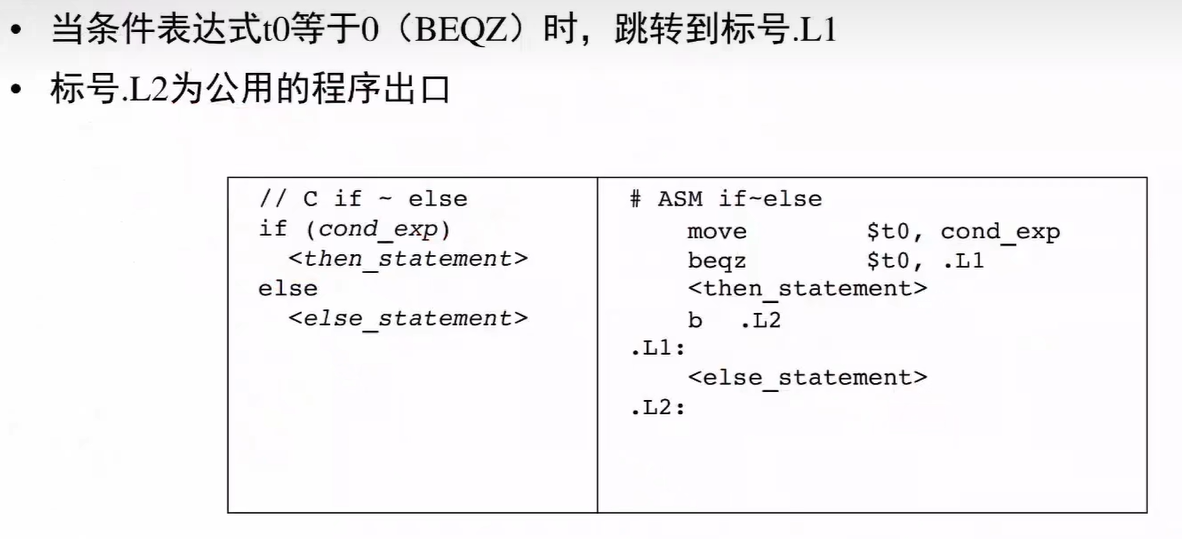

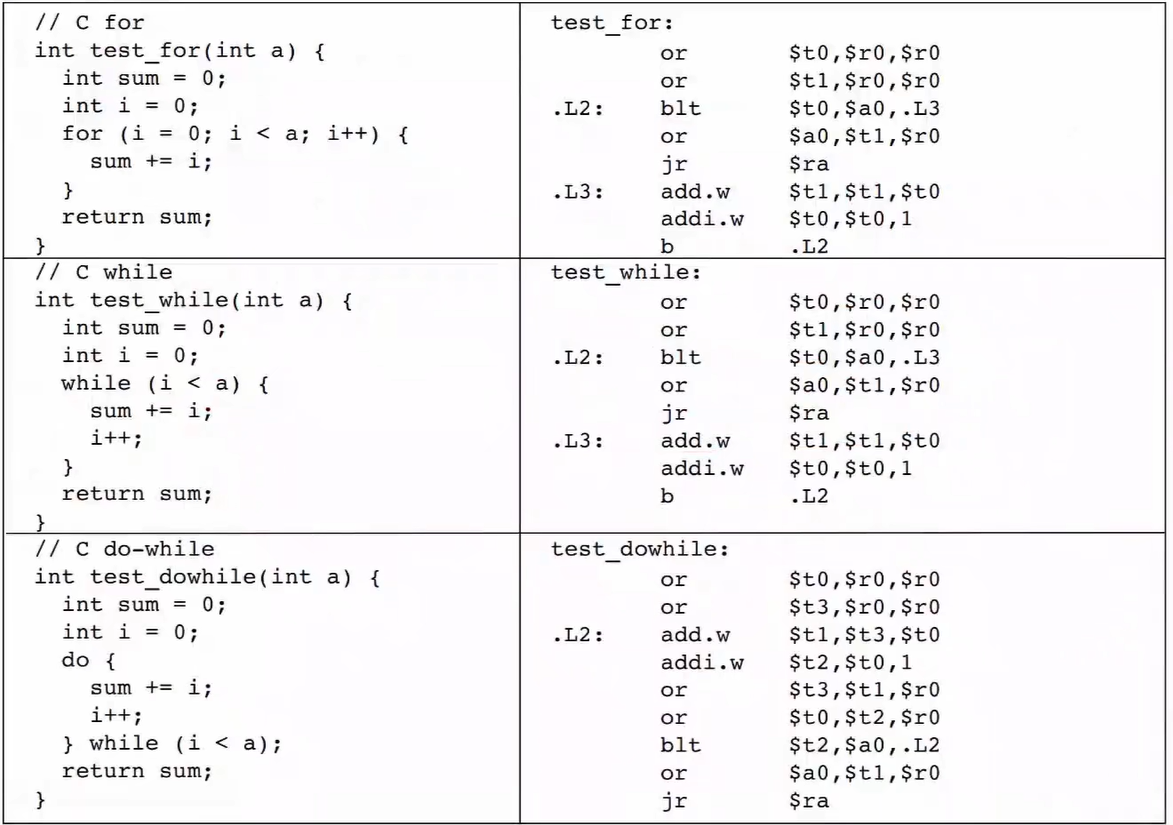

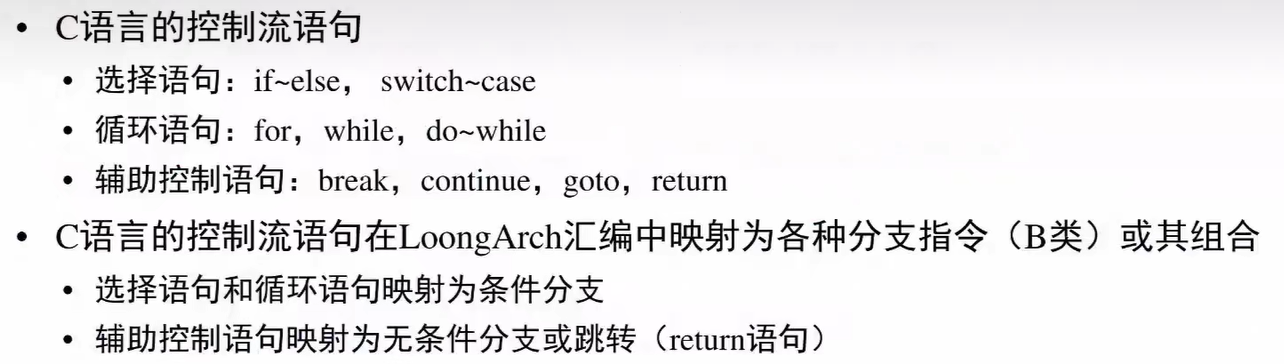

（20）流程控制语句—例1

（21）流程控制语句—例2

（22）流程控制语句—例3

（23）流程控制语句—例4

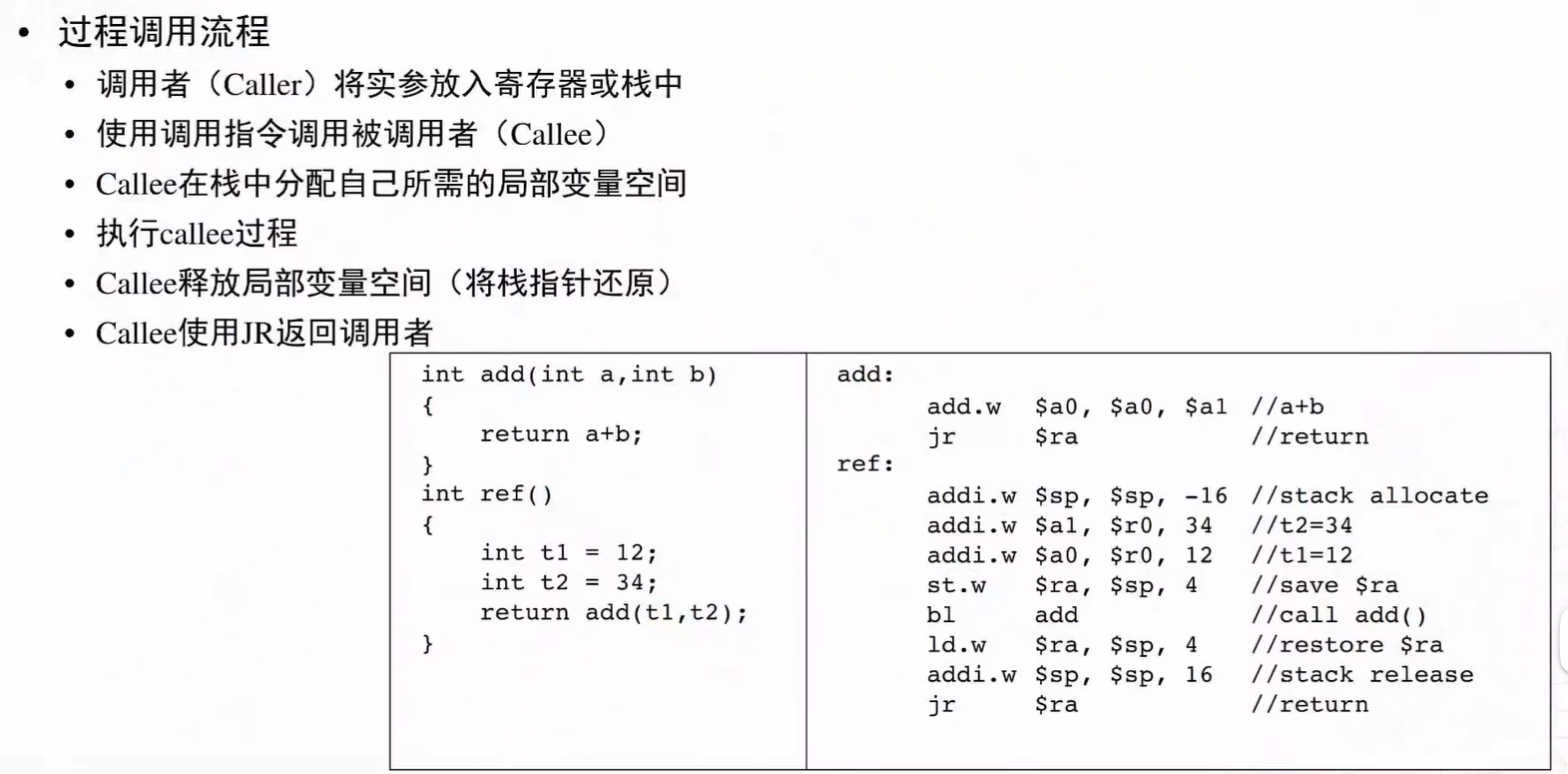

（24）过程调用—例

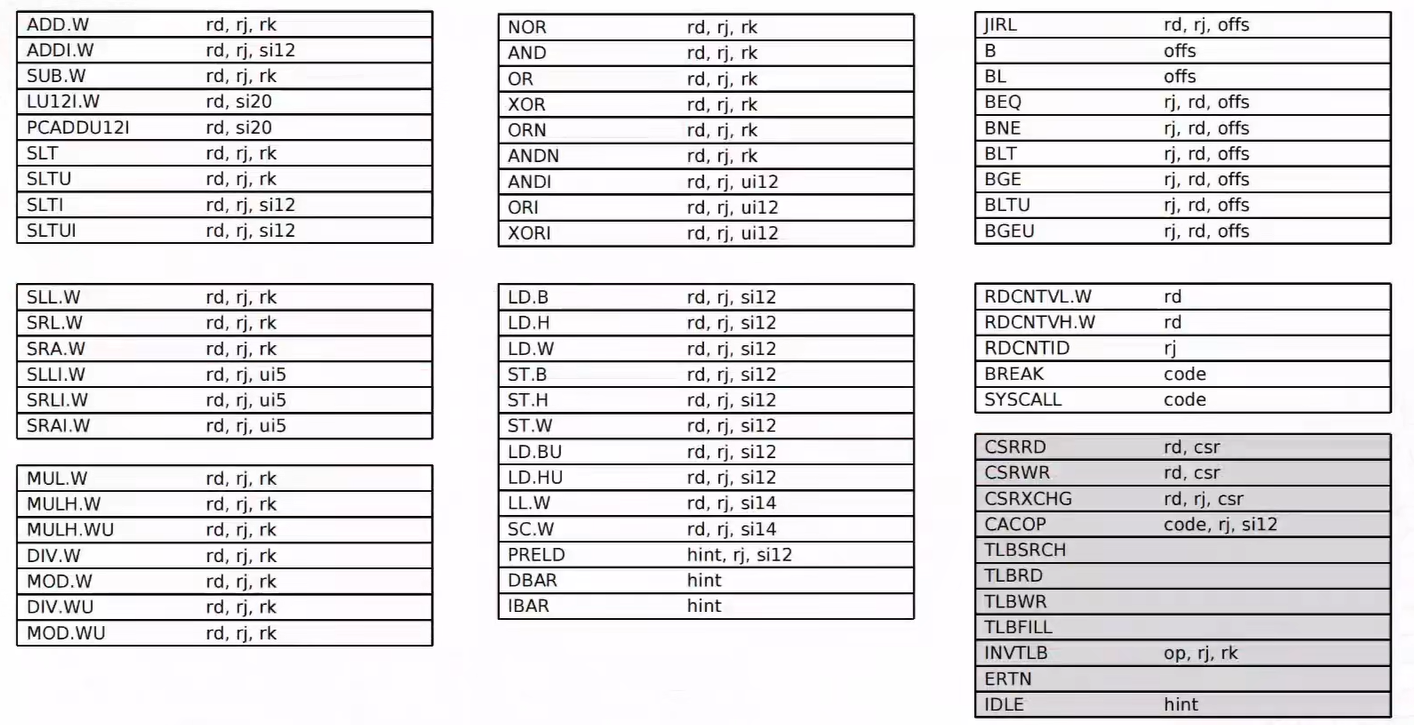

（25）LoongArch Primary指令简明列表

2 数字电路与Verilog知识

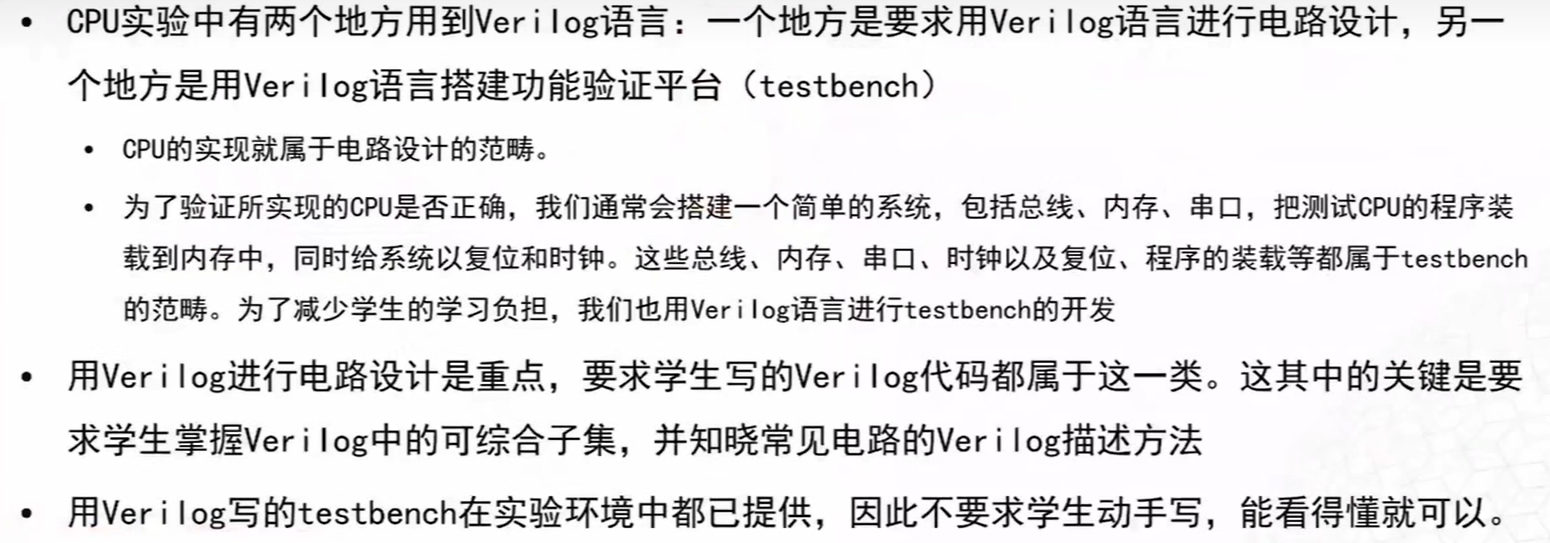

2.1 CPU实验中Verilog使用

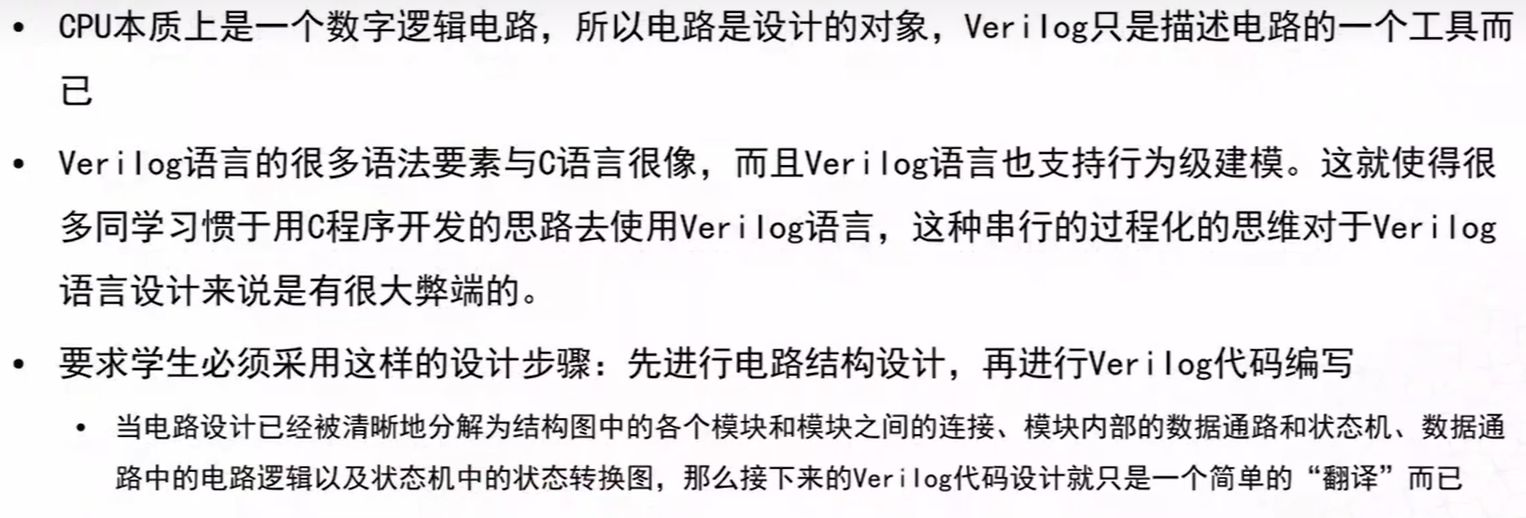

2.2 面向硬件电路的Verilog设计思路

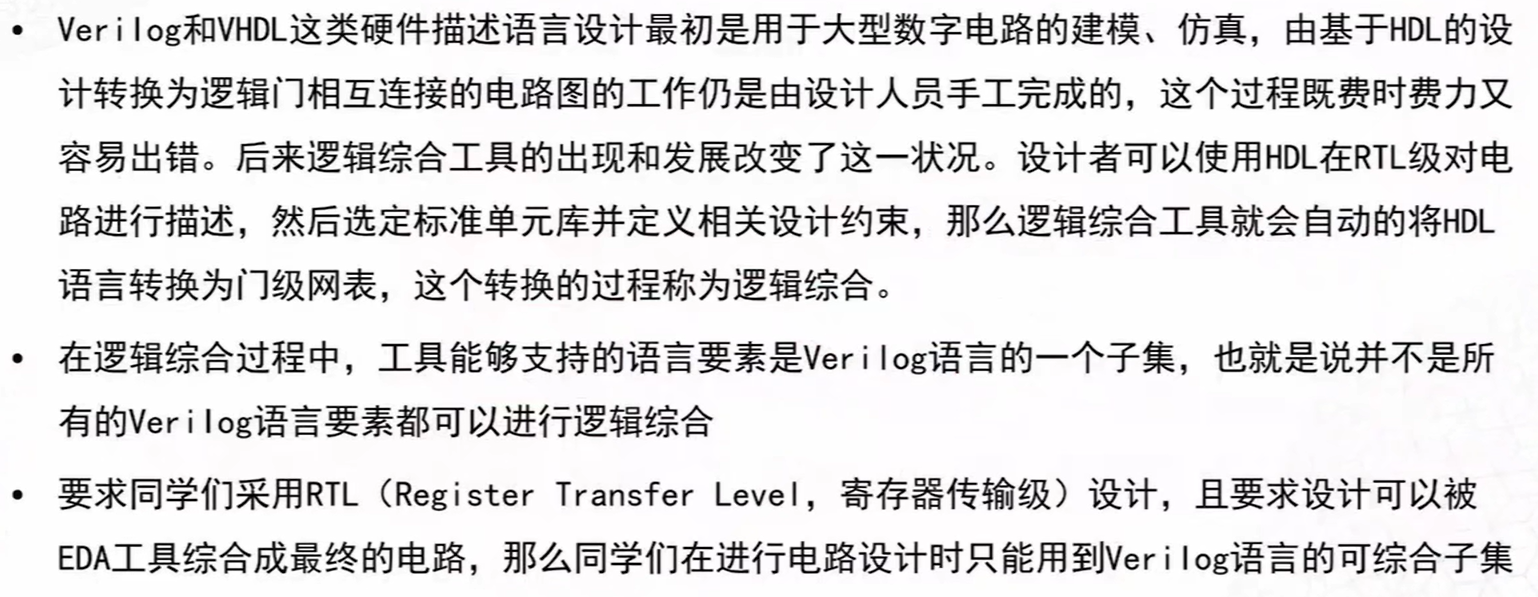

2.3 可综合Verilog

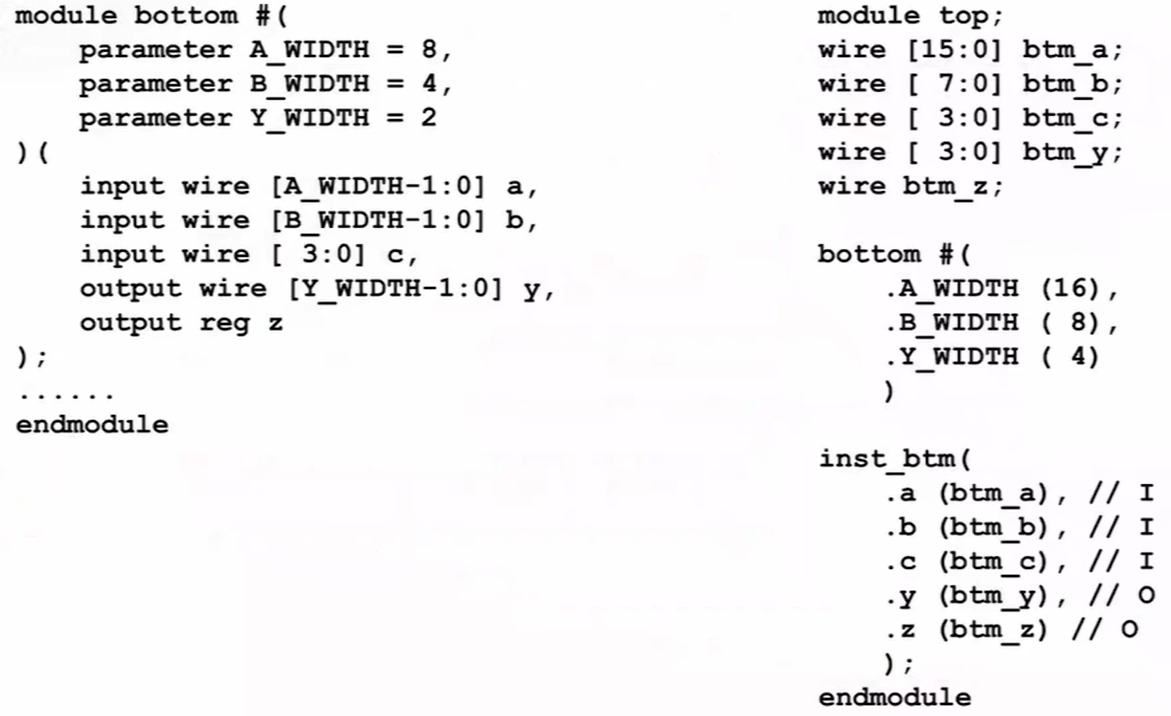

2.4 模块声明和实例化

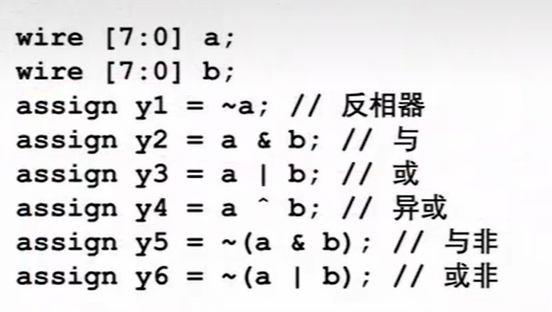

2.5 基础逻辑门

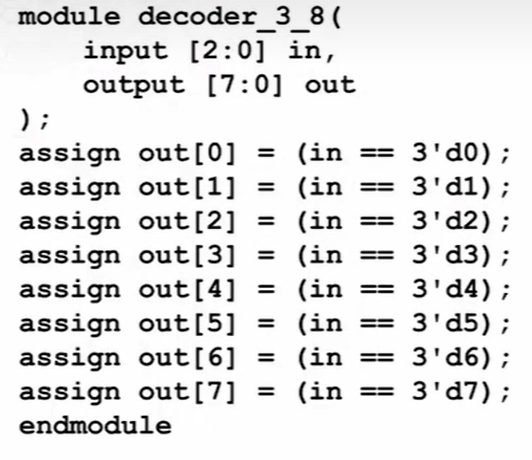

2.6 译码器

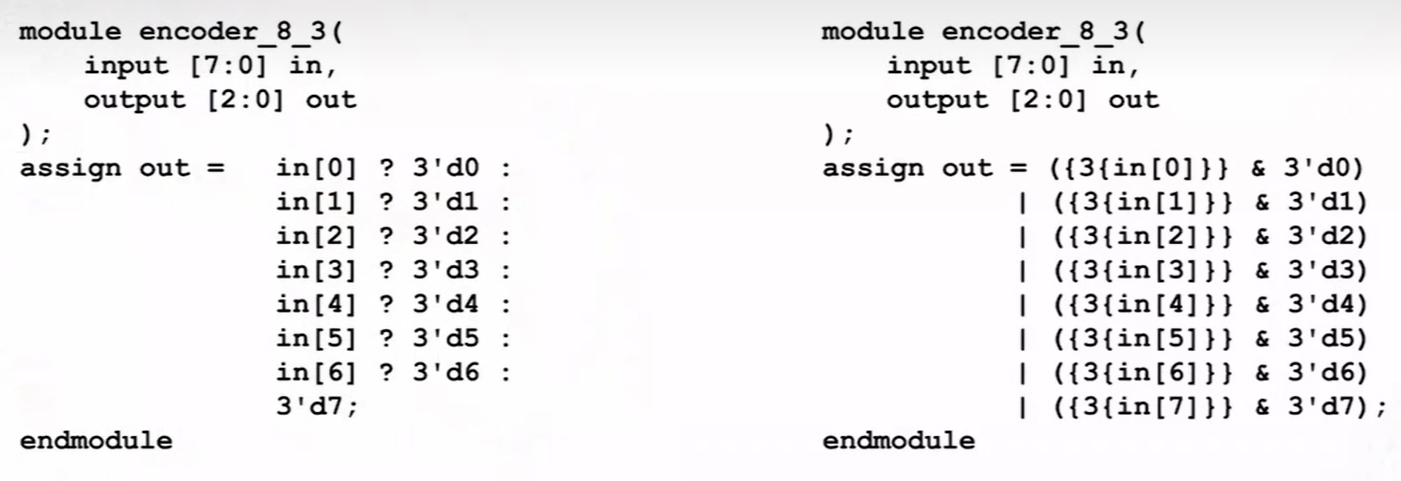

2.7 编码器

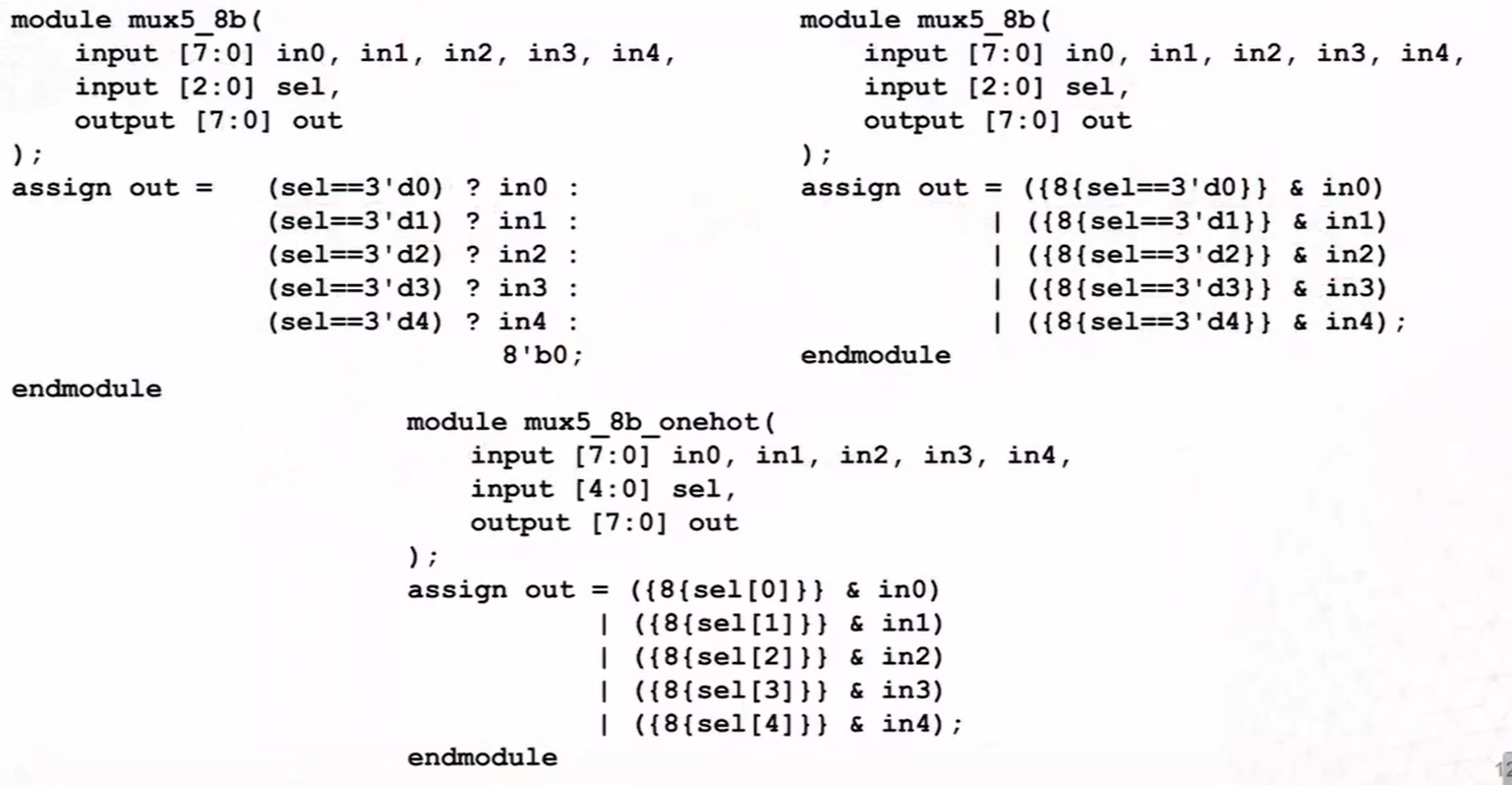

2.8 多路选择器

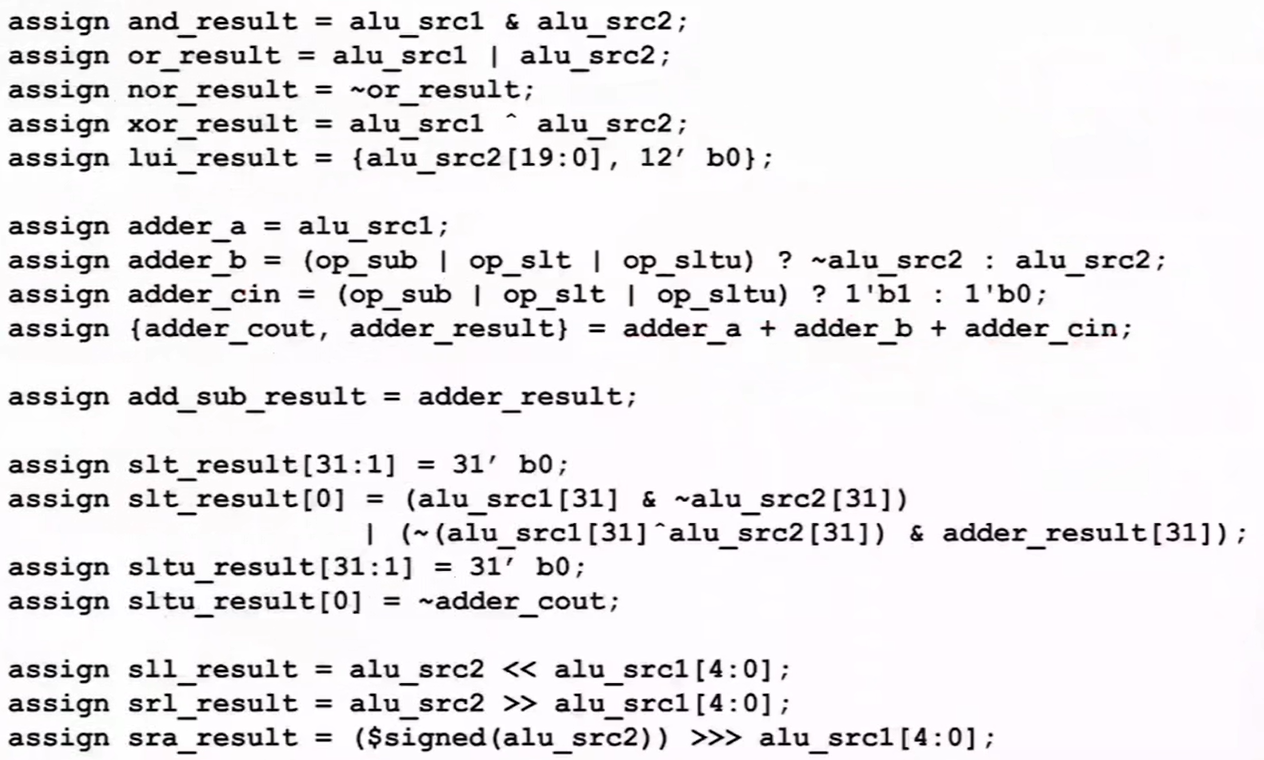

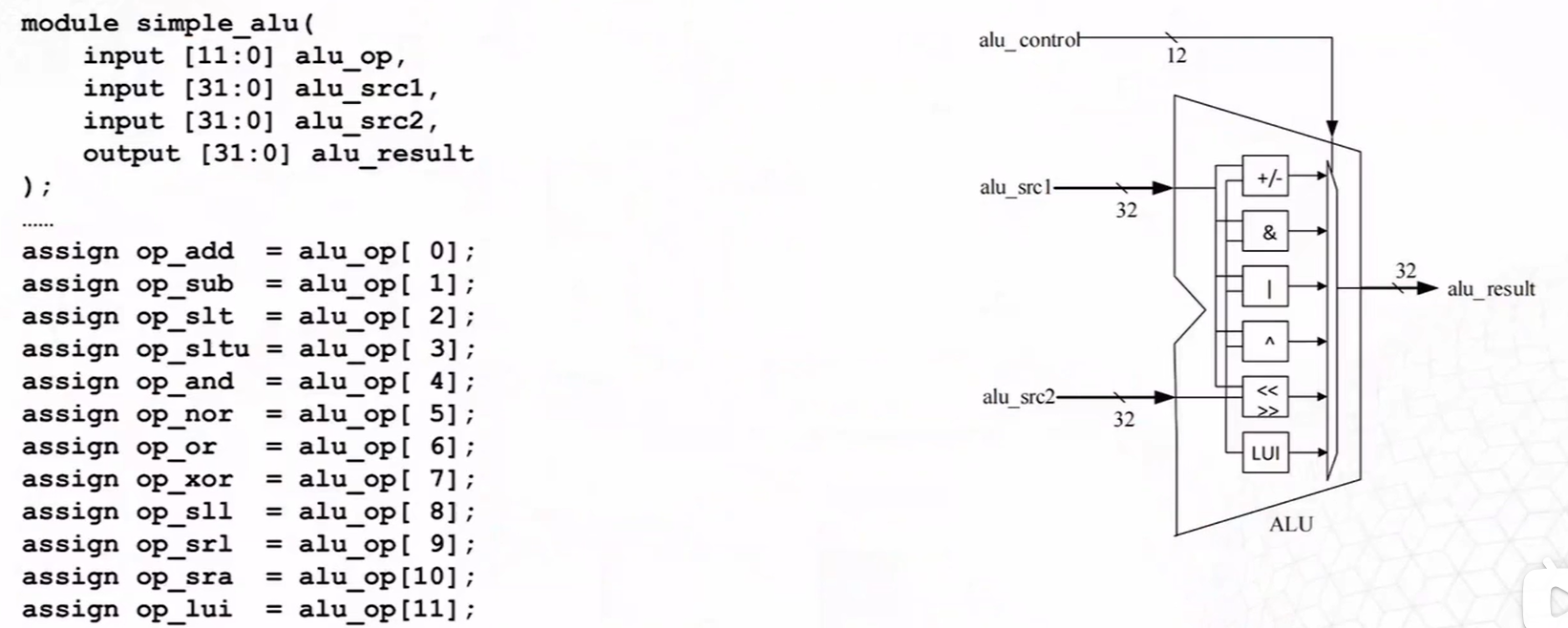

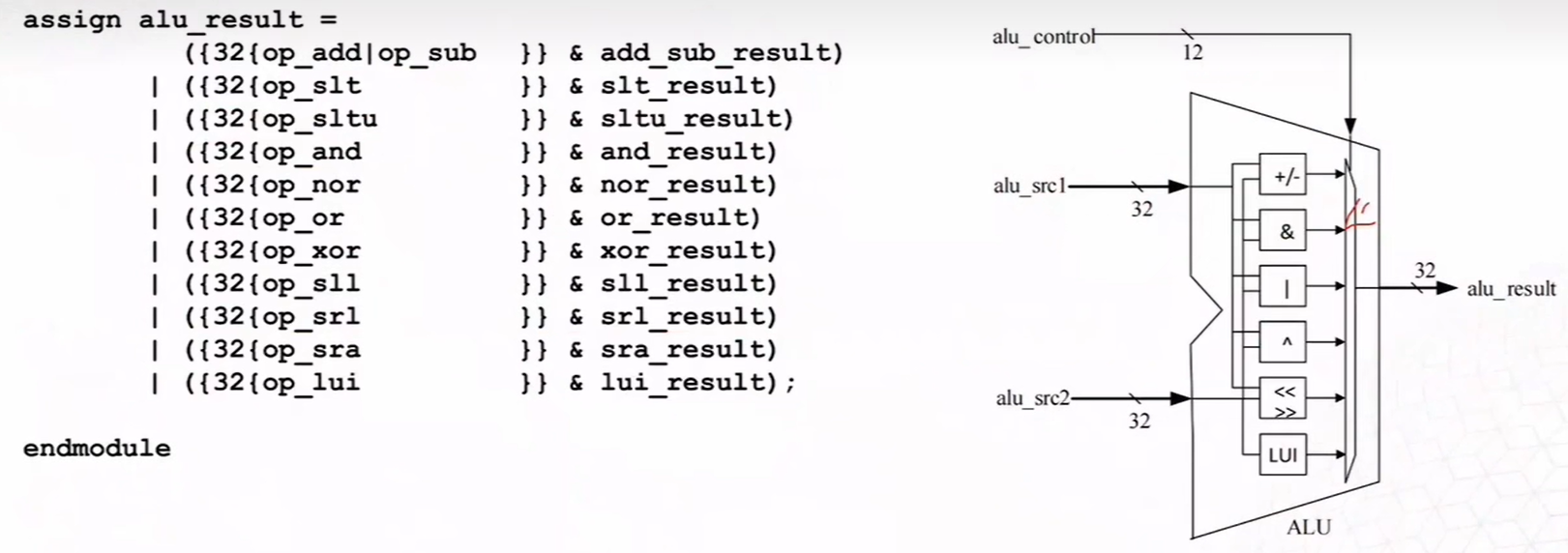

2.9 ALU模块

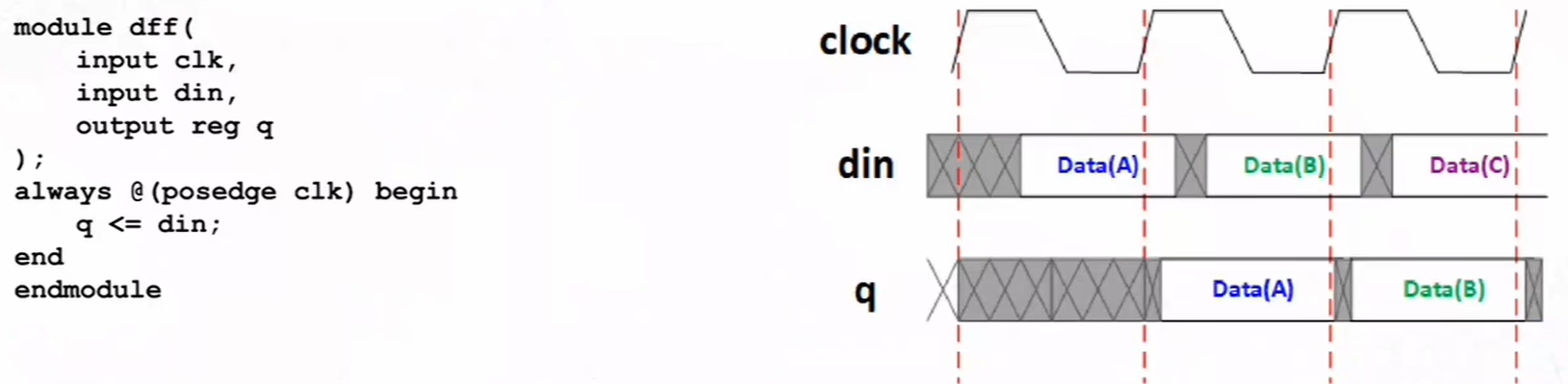

2.10 D触发器

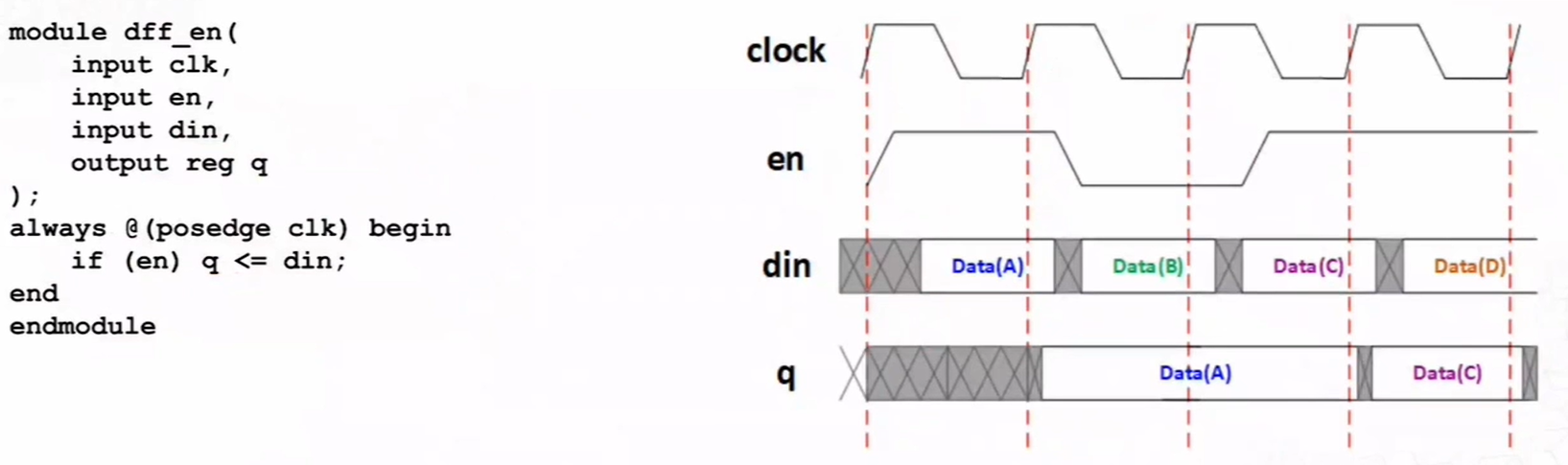

2.11 带使能端的D触发器

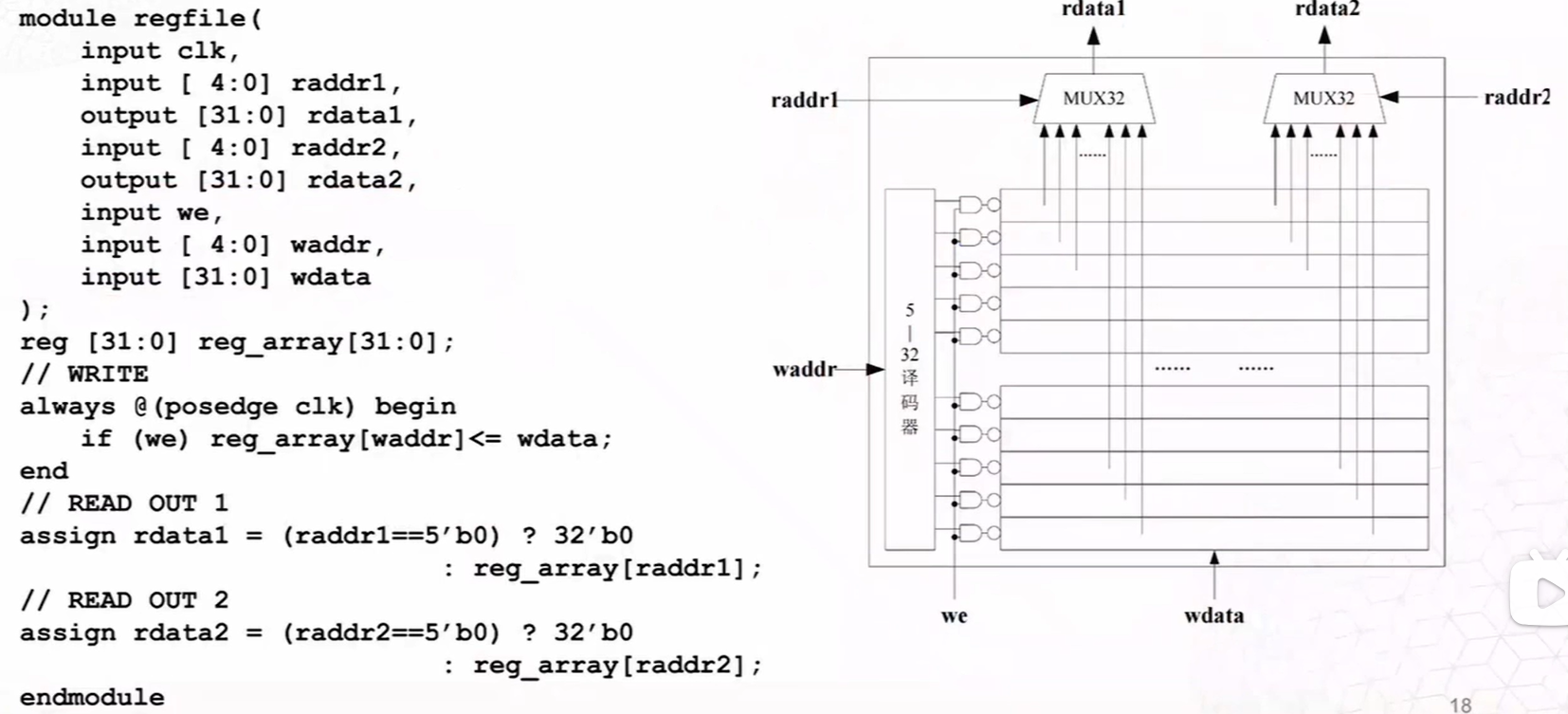

2.12 实验中CPU所用的寄存器堆
