涵盖内容：显式拥塞通知（ECN）、TCP公平性、QUIC协议

3.7.3 网络辅助的显式拥塞通知（ECN）

什么是 ECN？

在之前的章节里，TCP 的拥塞控制完全靠"自己猜"——通过观察丢包、RTT 和吞吐量来判断网络是否拥塞。这种方式叫做端到端拥塞控制。
ECN（Explicit Congestion Notification，显式拥塞通知）是一种更聪明的方式：让网络中的路由器直接告诉发送方"我堵了！"，而不是等到丢包才知道。
ECN 是 IP 和 TCP 的联合扩展，定义在 RFC 3168 中。

ECN 如何工作？

ECN 用到了 IP 数据报头部的 Type of Service 字段中的 2 个比特（共 4 种取值）：

ECN 比特值	含义
00	不支持 ECN
01 或 10	发送方声明"我支持 ECN"
11	路由器标记"我正在拥塞！"

---

ECN 完整流程图（ASCII 示意）

Host A (发送方)                    路由器                    Host B (接收方)
    |                                |                            |
    |------- IP 数据报（ECN=01）----->|                            |
    |                                |（路由器拥塞，把ECN改为11）   |
    |                                |------- IP 数据报（ECN=11）->|
    |                                |                            |
    |<------ TCP ACK（ECE=1）------------------------------------|
    |（收到ECE，拥塞窗口减半，发送CWR=1）                          |
    |                                |                            |

对应图1（Figure 3.54）的流程说明：

1. Host A（发送方） 发出 IP 数据报，其中 ECN 比特设为 01 或 10，表示"我支持 ECN"
2. 中间路由器 检测到自己拥塞，将 IP 数据报头部的 ECN 比特改为 11
3. Host B（接收方） 收到带有 ECN=11 的数据报后，在返回给 Host A 的 TCP ACK 中设置 ECE（Explicit Congestion Notification Echo）比特 = 1
4. Host A 收到带有 ECE=1 的 ACK 后：
   • 将拥塞窗口减半（和收到丢包信号时的处理一样）
   • 在下一个发送的数据包中设置 CWR（Congestion Window Reduced）比特 = 1，告诉接收方"我已经降速了"

ECN 的优势

传统 TCP：

网络拥塞 --> 队列溢出 --> 丢包 --> 发送方超时或收到三个冗余ACK --> 降速
                 ↑
           （已经太晚了）

ECN 方式：

网络拥塞 --> 路由器提前标记 ECN=11 --> 接收方回传 ECE=1 --> 发送方提前降速
                 ↑
          （在丢包前就处理了！）

ECN 的核心价值：在丢包发生之前就通知发送方降速，避免了队列溢出和丢包的损失。

哪些协议支持 ECN？

• TCP：直接支持（RFC 3168）
• DCCP（数据报拥塞控制协议，RFC 4340）：面向消息的 UDP 式协议，使用 ECN
• DCTCP（数据中心 TCP）：专为数据中心设计，大量使用 ECN
• DCQCN（数据中心量化拥塞通知）：专为数据中心设计

根据 2022 年测量数据，超过 80% 的热门 Web 服务器及其到客户端的路径都支持 ECN 能力。

3.7.4 公平性（Fairness）

什么叫"公平"？

设想有 $K$ 条 TCP 连接，每条连接都经过同一个瓶颈链路（bottleneck link），该链路传输速率为 $R$ bps。
所谓公平的拥塞控制机制，是指每条连接平均能获得约 $\frac{R}{K}$ 的带宽，即均等分享链路容量。

两个 TCP 连接的公平性分析

以最简单的情况为例（对应图2、图3）：两条 TCP 连接共享一条速率为 $R$ 的链路。
假设：

• 两条连接的 MSS（最大报文段大小）和 RTT 相同
• 都有大量数据要发送
• 链路上没有 UDP 流量
• 忽略慢启动阶段，始终处于拥塞避免（AIMD）模式

AIMD 如何保证公平？

AIMD = Additive Increase（加法增大） + Multiplicative Decrease（乘法减小）

假设初始点在 A：

• 两条连接的总带宽 < R，没有丢包
• 每个 RTT 各增加 $\frac{MSS}{RTT}$（AIMD 的加法增大），沿 45 度方向移动（两者同步增大）
• 到达 B 点时超过 $R$，发生丢包
• 两条连接各自将窗口减半，移动到 C 点（B 点到原点连线的中点）
• 从 C 再次沿 45 度方向增大…
• 如此反复，最终收敛到等分线与满负载线的交点
  这就是为什么 TCP 的 AIMD 算法能保证公平性的数学直觉。

现实中的不公平因素

虽然理论上 AIMD 保证公平，但现实中有三类情况会破坏公平性：
1. RTT 不同的连接
RTT 小的连接，拥塞窗口增长更快（每秒能做更多次 AIMD 增大），因此抢到更多带宽：
$$\text{吞吐量}\approx \frac{1.22\cdot MSS}{RTT\cdot \sqrt{L}}$$
其中 $L$ 是丢包率。RTT 越小，吞吐量越大。
2. UDP 流量不公平
多媒体应用（网络电话、视频会议）常用 UDP，不受 TCP 拥塞控制约束：

• UDP：恒定速率发送，偶尔丢包但不降速
• TCP：遇到拥塞主动降速
  结果：UDP 可能挤占 TCP 流量，TCP 让步，UDP 不让步。
  3. 并行 TCP 连接
  Web 浏览器常为一个网页开多条 TCP 连接（并行下载多个对象）。
  举例：
• 现有 9 条 TCP 连接共享速率 $R$ 的链路
• 每条连接理论上得到 $\frac{R}{10}$（如果再来一条新连接的话）
• 但如果新应用开了 11 条并行连接，它能拿到超过 $\frac{R}{2}$ 的带宽
  这是因为并行连接等效于在竞争中占了更多"席位"，是完全合法但不公平的行为。

3.8 传输层功能的演进

为什么需要新的传输层协议？

TCP 和 UDP 服务了四十多年，但各有不足：

场景	TCP 的问题	UDP 的问题
实时多媒体	拥塞控制导致延迟大	没有可靠传输
数据中心	HOL 阻塞，连接建立慢	没有拥塞控制
移动网络	连接重建成本高	–

---

DCCP（数据报拥塞控制协议）

• 类似 UDP 的不可靠、面向消息服务
• 但具有应用可选的、与 TCP 兼容的拥塞控制
• 代表拥塞控制方案：TFRC（TCP友好速率控制）
  TFRC 使用公式（方程驱动）：
  $$\text{吞吐量}\approx \frac{1.22\cdot MSS}{RTT\cdot \sqrt{p}}$$
  其中 $p$ 是测量到的丢包率。TFRC 的目标发送速率 = 如果一个 TCP 连接遇到相同丢包率时的吞吐量。
  TFRC 比 TCP 的"锯齿形"发送曲线平滑，更适合流媒体。

QUIC 协议详解

QUIC 是什么？

QUIC（Quick UDP Internet Connections）是目前最重要的传输层演进成果：
把 TCP 的可靠传输、流量控制、拥塞控制搬到了应用层，运行在 UDP 之上。
这样做的好处：可以像更新 App 一样快速更新协议，而不必等待操作系统内核更新 TCP。

QUIC 的协议栈对比（对应图4 Figure 3.57）

HTTP/1.1 over TCP（传统方式）：

+------------------+     +------------------+
|   HTTP request   |     |   HTTP request   |
|   HTTP request   |     |   HTTP request   |
|   HTTP request   |     |   HTTP request   |
|  TLS encryption  |     |  TLS encryption  |
+------------------+     +------------------+
|    TCP RDT       |<--->|    TCP RDT       |   ← 传输层
|    TCP CC        |     |    TCP CC        |
+------------------+     +------------------+

HTTP/3 over QUIC（新方式）：

+--------+--------+--------+     +--------+--------+--------+
| HTTP   | HTTP   | HTTP   |     | HTTP   | HTTP   | HTTP   |
| req    | req    | req    |     | req    | req    | req    |
+--------+--------+--------+     +--------+--------+--------+
| QUIC   | QUIC   | QUIC   |     | QUIC   | QUIC   | QUIC   |
| enc    | enc    | enc    |     | enc    | enc    | enc    |
+--------+--------+--------+     +--------+--------+--------+
| QUIC   | QUIC   | QUIC   |     | QUIC   | QUIC   | QUIC   |
| RDT    | RDT    | RDT    |     | RDT    | RDT    | RDT    |
+--------+--------+--------+     +--------+--------+--------+
|      QUIC 拥塞控制        |<--->|      QUIC 拥塞控制        |
+---------------------------+     +---------------------------+
|           UDP             |     |           UDP             |  ← 传输层
+---------------------------+     +---------------------------+

关键区别：QUIC 在应用层实现了可靠传输和拥塞控制，每个 HTTP 请求是独立的 Stream，互不阻塞。

QUIC 的四大核心特性

特性一：面向连接且加密（Connection-Oriented & Secure）

传统 TCP + TLS 需要多次握手：

TCP 三次握手（1.5 RTT）
        ↓
TLS 握手（1~2 RTT）
        ↓
开始传输数据

QUIC 将连接建立和安全握手合并：

QUIC 握手（1 RTT，甚至 0 RTT）
        ↓
直接传输数据（已加密）

所有 QUIC 数据包都强制加密，安全性内置而非可选。

特性二：流（Streams）

QUIC 允许在一条连接上多路复用多个独立的流（Stream）：

单条 QUIC 连接
├── Stream 1 → HTTP 请求 A（图片）
├── Stream 2 → HTTP 请求 B（CSS 文件）
└── Stream 3 → HTTP 请求 C（JS 文件）

每个 Stream 有独立的 Stream ID，数据可以打包在同一个 QUIC 数据段中（通过 UDP 传输）。

特性三：解决 HOL 阻塞问题

HOL（Head-of-Line，队头阻塞）是 HTTP/1.1 over TCP 的痛点：
TCP 的问题：

发送顺序：[请求A的数据] [请求B的数据] [请求C的数据]
                ↓
         请求A的某个包丢失
                ↓
  请求B和C的数据已到达，但必须等请求A重传完成
                ↓
        全部被阻塞！（HOL 阻塞）

QUIC 的解决方案：

Stream 1（请求A）：[数据] [丢失!] [等待重传...]
Stream 2（请求B）：[数据] [数据] [数据] → 正常接收，不受影响
Stream 3（请求C）：[数据] [数据] [数据] → 正常接收，不受影响

QUIC 对每个 Stream 独立进行可靠、有序的传输，某个 Stream 丢包只影响该 Stream，其他 Stream 照常继续。

特性四：可靠且友好的拥塞控制

QUIC 使用的拥塞控制基于 TCP NewReno（RFC 6582），这是 TCP Reno 的改进版本。
QUIC 的确认机制也与 TCP 类似（基于 RFC 5681），熟悉 TCP 拥塞控制的读者可以直接阅读 QUIC 的 RFC 9002 规范。

应用层选择协议总结

应用开发者现在有三个选择：
选择1：原生 TCP（操作系统提供）
   - 可靠传输、流量控制、拥塞控制
   - 更新慢（需要操作系统升级）
选择2：原生 UDP（操作系统提供）
   - 轻量、无连接
   - 需要应用自己处理可靠性
选择3：QUIC over UDP（应用层实现）
   - 继承 TCP 的可靠性和拥塞控制
   - 额外获得：多路复用、0-RTT、内置加密
   - 更新快（应用层更新即可）

关键概念总结

---

概念	核心要点
ECN	路由器主动标记拥塞，避免丢包才知道拥塞
ECE 比特	接收方在 ACK 中回传拥塞信号
CWR 比特	发送方确认已降低拥塞窗口
AIMD 公平性	两条连接最终收敛到等分带宽
RTT 不公平	RTT 小的连接拿到更多带宽
UDP 不公平	UDP 不降速，挤占 TCP 空间
并行连接不公平	多开连接等于多占带宽份额
QUIC 流	单连接多路复用，各 Stream 独立可靠传输
QUIC 握手	连接建立 + 加密握手合并，速度更快
HOL 阻塞	TCP 有，QUIC 解决了这个问题

---

第三章 传输层：总结与重点习题详解

3.9 本章总结

传输层协议能提供什么服务？

传输层协议的服务能力范围很广：

最简单端：UDP
  - 仅提供多路复用/解复用
  - 不保证可靠、不保证顺序、不保证带宽
最复杂端：TCP
  - 可靠数据传输
  - 流量控制
  - 拥塞控制
  - 连接管理

重要约束：传输层能提供的服务受限于底层网络层。如果网络层无法保证延迟或带宽，传输层也做不到。

可靠数据传输的四大核心机制

---

机制	作用
确认（ACK）	接收方告知发送方"我收到了"
定时器（Timer）	超时后触发重传
重传（Retransmission）	丢包或超时后重新发送
序列号（Sequence Number）	区分不同包，检测重复

---

这四个机制组合在一起，就能在不可靠的网络层之上实现可靠的数据传输。

TCP 的核心功能回顾

TCP = 连接管理 + 流量控制 + RTT 估算 + 可靠数据传输 + 拥塞控制

对于应用开发者来说，这一切都是透明的——只需打开 socket、往里塞数据即可。

TCP 拥塞控制演进

经典 TCP（AIMD）
  ├─ 拥塞空闲 → 加法增大（+1 MSS/RTT）
  └─ 丢包发生 → 乘法减小（窗口减半）
新变体
  ├─ TCP CUBIC    → 更快探测带宽（三次函数增长）
  ├─ TCP Vegas    → 基于延迟（RTT变大即降速）
  ├─ TCP BBR      → 基于带宽和延迟建模
  └─ ECN辅助      → 路由器主动通知，避免丢包才知道

rdt2.1 接收方 FSM 详解（图1）

什么是 rdt2.1？

rdt2.1 是可靠数据传输协议第 2.1 版，解决的问题是：数据包可能损坏（bit error），但不会丢失。
它在 rdt2.0 的基础上增加了序列号，解决了 ACK/NAK 包本身损坏时发送方无法判断的问题。

图1 对应的接收方 FSM

图1 展示的是 rdt2.1 接收方的有限状态机（FSM）：

状态说明：
  - "Wait for 0 from below"：期待收到序列号为0的包
  - "Wait for 1 from below"：期待收到序列号为1的包

用 Mermaid 重新画出该 FSM：

每条状态转移的含义

从"等待0"状态出发：

• 收到正确的0号包 → 提取数据，向上层交付，回复ACK，切换到"等待1"
• 收到损坏的包 或 错误的1号包 → 回复NAK，留在"等待0"
  从"等待1"状态出发：
• 收到正确的1号包 → 提取数据，向上层交付，回复ACK，切换回"等待0"
• 收到损坏的包 或 错误的0号包 → 回复NAK，留在"等待1"

P6 题分析：接收方错误导致死锁

题目说的"错误的接收方"（Figure 3.58）会导致死锁（deadlock）。
错误设计的接收方问题在于：在某些情况下，接收方发出的 ACK/NAK 与发送方期待的不匹配，使得双方都在等待一个永远不会发生的事件。
用 ASCII 时序图说明死锁场景（假设错误接收方在等待0时，对损坏包回复了 ACK 而非 NAK）：

发送方                         错误接收方
  |                                |
  |-------- pkt(seq=0) ----------->|  (包损坏了)
  |                                |  错误！发出了 ACK(0) 而非 NAK
  |<-------- ACK(0) 损坏 ----------|  ACK 本身也损坏了
  |                                |
  | (发送方收到损坏的ACK，不知道该  |
  |  重发还是继续，陷入困惑)        |
  |                                |
  | (接收方以为0已收到，在等seq=1)  |
  | (发送方不敢发1，在等确认0的ACK) |
  |                                |
  |     === 双方都在等，死锁！===   |

对应的 C++ 模拟代码

#include <iostream>
#include <string>
// 模拟 rdt2.1 接收方的状态机
// 注意：这是正确版本，非图3.58的错误版本
enum ReceiverState {
    WAIT_FOR_0,   // 等待序列号为0的数据包
    WAIT_FOR_1    // 等待序列号为1的数据包
};
// 模拟一个数据包
struct Packet {
    int seq_num;      // 序列号（0或1）
    std::string data; // 数据内容
    bool corrupted;   // 是否损坏
};
// 模拟接收方处理一个包，返回发出的响应
std::string receiver_process(ReceiverState& state, const Packet& pkt) {
    switch (state) {
        case WAIT_FOR_0:
            // 情况1：包未损坏 且 序列号正确（seq=0）
            if (!pkt.corrupted && pkt.seq_num == 0) {
                std::cout << "[接收方] 正确收到seq=0的包，数据: "
                          << pkt.data << std::endl;
                state = WAIT_FOR_1; // 切换到等待1的状态
                return "ACK";       // 发送确认
            } else {
                // 情况2：包损坏 或 序列号错误
                std::cout << "[接收方] 包损坏或序列号错误，发送NAK" << std::endl;
                // state 保持 WAIT_FOR_0，不切换
                return "NAK";
            }
        case WAIT_FOR_1:
            // 情况3：包未损坏 且 序列号正确（seq=1）
            if (!pkt.corrupted && pkt.seq_num == 1) {
                std::cout << "[接收方] 正确收到seq=1的包，数据: "
                          << pkt.data << std::endl;
                state = WAIT_FOR_0; // 切回等待0的状态
                return "ACK";
            } else {
                // 情况4：包损坏 或 序列号错误
                std::cout << "[接收方] 包损坏或序列号错误，发送NAK" << std::endl;
                return "NAK";
            }
    }
    return "NAK"; // 不应该到这里
}
int main() {
    ReceiverState state = WAIT_FOR_0; // 初始状态：等待seq=0的包
    // 模拟一系列数据包到达
    Packet packets[] = {
        {0, "Hello",   false},  // 正常包，seq=0
        {1, "World",   false},  // 正常包，seq=1
        {0, "!!!",     true},   // 损坏的包，seq=0（接收方将拒绝）
        {0, "Retry",   false},  // 重传的正常包，seq=0
    };
    for (auto& pkt : packets) {
        std::cout << "\n--- 到达的包: seq=" << pkt.seq_num
                  << " corrupted=" << (pkt.corrupted ? "是" : "否") << " ---" << std::endl;
        std::string response = receiver_process(state, pkt);
        std::cout << "[接收方响应] " << response << std::endl;
    }
    return 0;
}

运行输出：

--- 到达的包: seq=0 corrupted=否 ---
[接收方] 正确收到seq=0的包，数据: Hello
[接收方响应] ACK
--- 到达的包: seq=1 corrupted=否 ---
[接收方] 正确收到seq=1的包，数据: World
[接收方响应] ACK
--- 到达的包: seq=0 corrupted=是 ---
[接收方] 包损坏或序列号错误，发送NAK
[接收方响应] NAK
--- 到达的包: seq=0 corrupted=否 ---
[接收方] 正确收到seq=0的包，数据: Retry
[接收方响应] ACK

P40 题详解：TCP 拥塞窗口分析（图2）

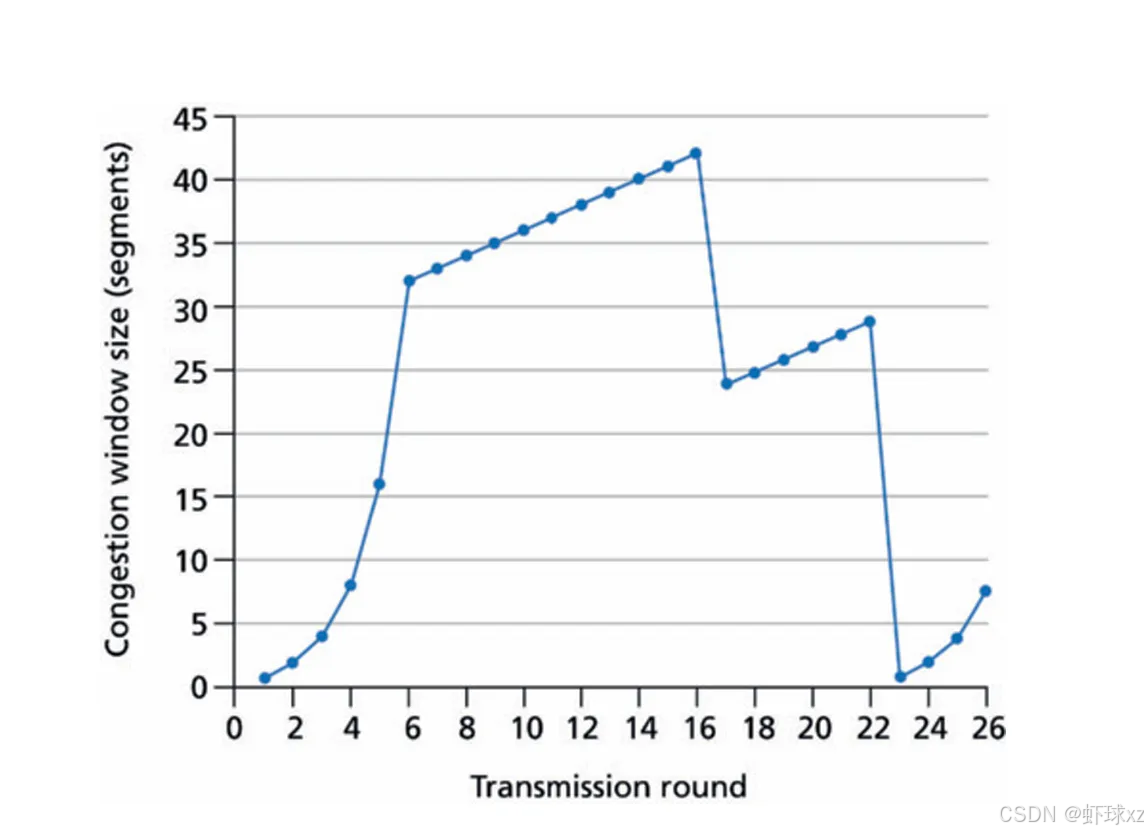

图2 展示了 TCP Reno 连接的拥塞窗口随传输轮次变化的曲线。
从图中读取关键数据点：

轮次 1  → cwnd = 1
轮次 2  → cwnd = 2
轮次 3  → cwnd = 4
轮次 4  → cwnd = 8
轮次 5  → cwnd = 16  ← 慢启动阶段
轮次 6  → cwnd = 32  ← 超过 ssthresh(=32?)，进入拥塞避免？不对...
          实际是到16后翻倍到32（慢启动），然后线性增加
轮次 6  → cwnd = 32（慢启动翻倍到的）
轮次 7  → cwnd = 33
...（线性增加，每轮+1）
轮次 16 → cwnd = 42（丢包）
轮次 17 → cwnd = 24（减半）
...（线性增加）
轮次 22 → cwnd = 29（丢包，超时！）
轮次 23 → cwnd = 1（超时重置为1）
...（慢启动）

(a) 慢启动（Slow Start）阶段

慢启动特征：每个 RTT，窗口翻倍（指数增长）。
从图中看：

• 第 1~5 轮：cwnd = 1, 2, 4, 8, 16（指数翻倍）→ 慢启动
• 第 23~26 轮：cwnd = 1, 2, 4, 8（超时后重新慢启动）→ 慢启动
  所以慢启动区间为：第1~5轮 和 第23~26轮。

(b) 拥塞避免（Congestion Avoidance）阶段

拥塞避免特征：每个 RTT，窗口仅加1（线性增长）。

• 第 6~16 轮：从 32 开始，每轮 +1（线性增长）→ 拥塞避免
• 第 17~22 轮：从 24 开始，每轮 +1（线性增长）→ 拥塞避免

© 第16轮后：三次重复ACK 还是 超时？

从图中看，第16轮 cwnd=42，第17轮 cwnd=24（约为42的一半）。

• 如果是超时：cwnd 会降到 1
• 如果是三次重复ACK：cwnd 降到原来的一半
  第17轮 cwnd=24 ≈ 42/2，所以是三次重复ACK（fast retransmit），不是超时。

(d) 第22轮后：三次重复ACK 还是 超时？

第22轮 cwnd=29，第23轮 cwnd=1。
降到1，说明是超时（Timeout）。

(e) 第1轮的 ssthresh 初始值

慢启动在第5轮结束（cwnd=16），第6轮开始线性增长（拥塞避免），说明 ssthresh = 32（因为第5轮翻倍后才触发拥塞避免的切换，实际上根据图形，第6轮是32，这是慢启动的最后一次翻倍，然后进入线性）。
更准确地看：第1~5轮翻倍，第5轮达到16，第6轮变为32（仍在翻倍？还是已进入CA？）。
从图形判断，第6轮=32后开始线性增加，说明 ssthresh = 32。

(f) 第18轮的 ssthresh

第16轮发生了三次重复ACK，此时 cwnd=42，所以：
$$ssthresh=\frac{42}{2}=21$$
第17轮起，cwnd=21（设为ssthresh），然后线性增加，第18轮=22…
实际图中第17轮=24，第18轮=25，说明丢包时窗口=42，$ssthresh=\lfloor 42/2\rfloor =21$，但图中直接设 cwnd=24，可能是实现细节。
根据题目图形，第18轮的 ssthresh = 21（由第16轮的 42/2 得到）。

(g) 第24轮的 ssthresh

第22轮超时，此时 cwnd=29，所以：
$$ssthresh=\frac{29}{2}\approx 14\text{（向下取整）}$$
第24轮的 ssthresh = 14（或15，取决于取整方式）。

(h) 第70个段在第几轮发送？

累计发送段数（每轮发送 cwnd 个段）：

轮次	cwnd	累计发送
1	1	1
2	2	3
3	4	7
4	8	15
5	16	31
6	32	63
7	33	96

---

第70个段在第7轮（第6轮累计63，第7轮累计96，70在63和96之间）。
所以第70个段在第7轮发送。

(i) 第26轮收到三次重复ACK 后的窗口和ssthresh

假设第26轮 cwnd=8（从图中读取约为7-8），若为8：
$$cwn{d}_{new}=\frac{8}{2}=4$$
$$ssthres{h}_{new}=\frac{8}{2}=4$$
若图中第26轮=7：
$$ssthresh=\lfloor 7/2\rfloor =3,cwnd=3$$

(j) TCP Tahoe 在第16轮三次重复ACK 时

TCP Tahoe 与 TCP Reno 的区别：Tahoe 遇到三次重复ACK也降到1（不像Reno只减半）。
第16轮 cwnd=42，三次重复ACK：

• ssthresh = 42/2 = 21
• cwnd = 1（Tahoe 特有！降回1）
  从第17轮开始慢启动（1,2,4,8,16），到第21轮 cwnd=16，然后21时进入CA（线性增长）：
  第19轮：cwnd = 4
  第19轮的 ssthresh=21，cwnd=4。

(k) TCP Tahoe 第22轮超时，第17~22轮共发送多少包？

从第17轮开始（cwnd=1）到第22轮：

轮次	cwnd（Tahoe慢启动，ssthresh=21）	本轮发包数
17	1	1
18	2	2
19	4	4
20	8	8
21	16	16
22	21（达到ssthresh，进入CA，+1=22?实际图中是29）	…

---

按慢启动规则（从1翻倍直到ssthresh=21）：
1 → 2 → 4 → 8 → 16 → 21（到达ssthresh停止翻倍）→ 22（线性）…
第17~22轮共发送：$1+2+4+8+16+21=52$ 个数据包。

P41 题：AIAD（加法增大，加法减小）能否保证公平？

问题

如果把 TCP 的乘法减小改为加法减小（减去常数 $d$），会怎样？

分析

AIMD（乘法减小）收敛到公平的关键：

• 增大：沿 45度线 移动（两个连接同步增大）
• 减小：指向原点方向减半（两者比例不变）
  AIAD（加法减小）的减小方向：

如果在点 B = (x1, x2) 发生丢包，
AIAD 减小后到达 (x1-d, x2-d)，即沿 -45度方向移动

AIAD 的问题：减小是平移（两者各减去d），方向平行于等分线，而不是指向原点。
因此：

• 如果 B 在等分线右侧（连接1占更多带宽），减小后 C 仍在等分线右侧
• 永远不会穿越到等分线的另一侧
• 不会收敛到等分线上！
  结论：AIAD 算法不能保证公平性，两条连接的带宽分配取决于它们的初始位置，不会自动均衡。

重要公式汇总

TCP 吞吐量宏观公式

$$\text{平均吞吐量}\approx \frac{1.22\cdot MSS}{RTT\cdot \sqrt{L}}$$
其中 $L$ 是丢包率（loss rate）。

EstimatedRTT 指数加权移动平均

$$EstimatedRTT=(1-\alpha )\cdot EstimatedRTT+\alpha \cdot SampleRTT$$
通常 $\alpha =0.125$。

DevRTT（RTT偏差估计）

$$DevRTT=(1-\beta )\cdot DevRTT+\beta \cdot |SampleRTT-EstimatedRTT|$$
通常 $\beta =0.25$。

TCP 超时间隔

$$TimeoutInterval=EstimatedRTT+4\cdot DevRTT$$

P31 题计算示例

初始：$EstimatedRT{T}_0=100$ ms，$DevRT{T}_0=5$ ms，$\alpha =0.125$，$\beta =0.25$
第1个样本：SampleRTT = 106 ms
$$EstimatedRT{T}_1=0.875\times 100+0.125\times 106=87.5+13.25=100.75\text{ ms}$$
$$DevRT{T}_1=0.75\times 5+0.25\times |106-100|=3.75+1.5=5.25\text{ ms}$$
$$Timeou{t}_1=100.75+4\times 5.25=100.75+21=121.75\text{ ms}$$
第2个样本：SampleRTT = 120 ms
$$EstimatedRT{T}_2=0.875\times 100.75+0.125\times 120=88.16+15=103.16\text{ ms}$$
$$DevRT{T}_2=0.75\times 5.25+0.25\times |120-100.75|=3.94+4.81=8.75\text{ ms}$$
$$Timeou{t}_2=103.16+4\times 8.75=103.16+35=138.16\text{ ms}$$

P3 题：UDP/TCP 校验和（1的补码）

题目

三个8位字节：01010011，01100110，01110100，求1的补码校验和。

计算步骤

步骤1：将三个字节相加

  01010011   (83)
+ 01100110   (102)
-----------
  10111001   (185)
  10111001
+ 01110100   (116)
-----------
 100101101   (301) ← 超过8位！产生进位

处理进位（wrap-around）：将溢出的最高位加回到最低位：

  100101101
  最高位 1 溢出
  → 00101101 + 00000001 = 00101110

实际正确加法：

  01010011
+ 01100110
= 10111001   (没有溢出，继续)
  10111001
+ 01110100
= 100101101  (9位，最高位溢出)
wrap-around: 00101101 + 1 = 00101110

步骤2：取1的补码（取反）
$$\text{校验和}=\sim 00101110=11010001$$

为什么用1的补码而非直接求和？

接收方收到所有数据（包括校验和字段），将所有字段相加：
$$\text{数据和}+\text{校验和}=11111111\text{（全1）}$$
如果结果全是1，说明无误；如果有0，说明有错误。这样接收方只需检查结果是否全1，非常简便。

能检测所有错误吗？

• 1位错误：可以检测到（结果不全1）
• 2位错误：理论上如果两个位恰好对称翻转可能检测不到（概率很低，但存在）

关键概念对比表

---

特性	Stop-and-Wait	Go-Back-N (GBN)	Selective Repeat (SR)
发送窗口	1	N	N
接收窗口	1	1	N
序列号空间	2	$\ge N+1$	$\ge 2N$
丢包重传	只重传丢失包	重传窗口内所有包	只重传丢失包
信道利用率	低	高	高
接收方缓冲	不需要	不需要	需要

---

序列号空间大小要求推导

GBN：接收窗口=1，所以序列号空间需要至少 $N+1$（$N$ 为发送窗口大小）。
SR：发送和接收窗口均为 $N$，序列号空间需要至少 $2N$，否则接收方无法区分新包和重传的旧包。

P26 题：TCP 序列号空间与文件大小

(a) TCP 序列号字段是4字节（32位）

最大序列号 = $2^{32}-1=4,294,967,295$ 字节
$$L_{max}=2^{32}\text{ 字节}=4\text{ GB}$$

(b) 传输时间计算

MSS = 536 字节，每个段附加 66 字节头部，共 602 字节/段。
总段数 $=\lceil L/536\rceil \approx 2^{32}/536\approx 8,012,999$ 个段
链路速率 = 155 Mbps = $155\times 10^6$ bps
每个段传输时间 $=602\times 8/(155\times 10^6)\approx 31.07\mu s$
总传输时间：
$$T=8,012,999\times 31.07\mu s\approx 248.9\text{ 秒}\approx 4.15\text{ 分钟}$$

第三章 编程实验、Wireshark实验与大师访谈

一、编程实验：实现可靠传输协议

实验目标

自己动手写发送方和接收方的传输层代码，实现一个简单的可靠数据传输协议。
有两个版本：

• 交替位协议版本（Alternating-Bit Protocol，即 rdt2.x/3.0）
• GBN版本（Go-Back-N，滑动窗口）

模拟环境结构

因为没有真实的独立操作系统可以修改，实验在一个模拟的软硬件环境中运行：

+---------------------------+
|       你写的代码           |
|   A_output()  B_output()  |  ← 应用层调用（从上往下）
|   A_input()   B_input()   |  ← 网络层调用（从下往上）
|   A_timerinterrupt()      |  ← 定时器中断处理
+---------------------------+
|       模拟器框架           |  ← 已提供，模拟网络延迟、丢包、损坏
+---------------------------+

你只需要实现上面那一层，模拟器会：

• 模拟包的发送和接收
• 模拟定时器的启动和停止
• 当定时器超时，自动调用你的中断处理函数

交替位协议（ABP）完整 C++ 实现

// =====================================================
// 交替位协议（Alternating Bit Protocol）完整实现
// 对应 rdt3.0：处理比特错误 + 丢包
// =====================================================
#include <iostream>
#include <string>
#include <cstring>
#include <queue>
// ==================== 数据结构定义 ====================
// 模拟网络数据包（与模拟器框架对接的结构体）
struct Packet {
    int seq;          // 序列号（交替位协议只用 0 和 1）
    int ack;          // 确认号
    int checksum;     // 校验和
    char payload[20]; // 数据载荷
};
// 模拟消息（来自应用层）
struct Message {
    char data[20];
};
// ==================== 全局状态变量 ====================
// 发送方状态
int sender_seq = 0;           // 当前发送方序列号（0或1）
bool sender_waiting = false;  // 发送方是否在等待ACK
Packet sender_pkt;            // 当前正在发送（等待确认）的包
std::queue<Message> send_buffer; // 应用层缓冲的消息队列
// 接收方状态
int receiver_expected_seq = 0; // 接收方期待的序列号
// ==================== 辅助函数 ====================
// 计算校验和：将包的所有字段累加后取反（简单模拟1的补码）
int compute_checksum(const Packet& pkt) {
    int sum = pkt.seq + pkt.ack;
    // 将 payload 的每个字符的 ASCII 值累加
    for (int i = 0; i < 20; i++) {
        sum += (unsigned char)pkt.payload[i];
    }
    // 取1的补码（取反）
    return ~sum;
}
// 检查包是否损坏：重新计算校验和并比对
bool is_corrupt(const Packet& pkt) {
    int expected = compute_checksum(pkt);
    // 如果重新计算的校验和与包中携带的不一致，说明损坏
    // 注意：这里简化处理，实际比较方式依模拟器而定
    return (expected + pkt.checksum != -1); // 1的补码：sum + checksum = 全1
}
// 检查是否是期待的 ACK
bool is_expected_ack(const Packet& pkt, int expected_seq) {
    return (!is_corrupt(pkt) && pkt.ack == expected_seq);
}
// 打包：构造一个要发送的数据包
Packet make_packet(int seq, int ack, const char* data) {
    Packet pkt;
    pkt.seq = seq;
    pkt.ack = ack;
    memset(pkt.payload, 0, sizeof(pkt.payload));
    strncpy(pkt.payload, data, 19); // 最多19字节，留1字节给'\0'
    pkt.checksum = compute_checksum(pkt);
    return pkt;
}
// ==================== 发送方函数 ====================
// 模拟"从上层（应用层）收到数据"的回调
// 当应用层有数据要发送时，模拟器会调用此函数
void A_output(const Message& msg) {
    if (sender_waiting) {
        // 发送方正在等待ACK，还不能发新包，先缓存起来
        std::cout << "[发送方] 正在等待ACK，将消息加入缓冲队列" << std::endl;
        send_buffer.push(msg);
        return;
    }
    // 可以发送：构造数据包
    sender_pkt = make_packet(sender_seq, 0, msg.data);
    sender_waiting = true; // 进入等待ACK状态
    std::cout << "[发送方] 发送包 seq=" << sender_seq
              << " 数据=" << msg.data << std::endl;
    // 调用模拟器提供的发送函数（实际实验中由模拟器提供）
    // udt_send(sender_pkt);
    // 启动定时器（超时后会触发 A_timerinterrupt）
    // start_timer(/* timeout_interval */);
}
// 模拟"从下层（网络层）收到ACK"的回调
// 当收到来自接收方的ACK包时，模拟器调用此函数
void A_input(const Packet& pkt) {
    // 检查收到的ACK是否是我们期待的（未损坏 且 序列号正确）
    if (is_expected_ack(pkt, sender_seq)) {
        std::cout << "[发送方] 收到正确ACK=" << pkt.ack
                  << "，停止定时器" << std::endl;
        // 停止定时器（不再需要重传）
        // stop_timer();
        sender_waiting = false; // 退出等待状态
        // 翻转序列号：0→1，1→0
        sender_seq = 1 - sender_seq;
        // 如果缓冲区还有待发消息，继续发送
        if (!send_buffer.empty()) {
            Message next_msg = send_buffer.front();
            send_buffer.pop();
            A_output(next_msg); // 递归调用，发送下一条
        }
    } else {
        // 收到损坏的ACK或错误的ACK：忽略，等待定时器超时后重传
        std::cout << "[发送方] 收到损坏/错误的ACK，忽略，等待超时重传" << std::endl;
    }
}
// 定时器中断处理：超时后触发，说明包可能丢失
void A_timerinterrupt() {
    std::cout << "[发送方] 定时器超时！重传包 seq=" << sender_seq << std::endl;
    // 重传之前发送的包（sender_pkt 保存着）
    // udt_send(sender_pkt);
    // 重启定时器
    // start_timer(/* timeout_interval */);
}
// ==================== 接收方函数 ====================
// 模拟"从下层（网络层）收到数据包"的回调
void B_input(const Packet& pkt) {
    // 情况1：包未损坏 且 序列号正确
    if (!is_corrupt(pkt) && pkt.seq == receiver_expected_seq) {
        std::cout << "[接收方] 正确收到 seq=" << pkt.seq
                  << " 数据=" << pkt.payload << std::endl;
        // 向上层（应用层）交付数据
        // deliver_data(pkt.payload);
        // 发送ACK，确认这个序号
        Packet ack_pkt = make_packet(0, receiver_expected_seq, "");
        std::cout << "[接收方] 发送ACK=" << receiver_expected_seq << std::endl;
        // udt_send(ack_pkt);
        // 翻转期待的序列号
        receiver_expected_seq = 1 - receiver_expected_seq;
    } else {
        // 情况2：包损坏 或 序列号错误（重复包）
        // 重发上一个ACK（上一个被确认的序号）
        int last_ack = 1 - receiver_expected_seq;
        std::cout << "[接收方] 包损坏或重复，重发上一个ACK=" << last_ack << std::endl;
        Packet ack_pkt = make_packet(0, last_ack, "");
        // udt_send(ack_pkt);
    }
}
// ==================== 主函数（演示） ====================
int main() {
    std::cout << "=== 交替位协议（ABP）演示 ===" << std::endl;
    std::cout << "注意：实际实验中，main由模拟器提供，这里仅做功能演示" << std::endl;
    // 模拟发送方发送第一条消息
    Message msg1;
    strncpy(msg1.data, "Hello", 19);
    A_output(msg1); // 发送方发出 seq=0 的包
    // 模拟接收方收到该包（未损坏）
    Packet received_pkt = make_packet(0, 0, "Hello");
    B_input(received_pkt); // 接收方处理 seq=0 的包，发出 ACK=0
    // 模拟发送方收到 ACK=0
    Packet ack_from_b = make_packet(0, 0, "");
    A_input(ack_from_b); // 发送方确认，seq 翻转为 1
    // 发送第二条消息
    Message msg2;
    strncpy(msg2.data, "World", 19);
    A_output(msg2); // 发送方发出 seq=1 的包
    // 模拟定时器超时（包丢失场景）
    A_timerinterrupt(); // 超时，重传 seq=1 的包
    return 0;
}

GBN 协议关键设计（ASCII 示意）

GBN（Go-Back-N）相比交替位协议，最大的区别是窗口大小 > 1，可以流水线发送多个包：

发送方窗口（大小 N=4）：
  已确认 | 已发未确认 | 可发未发 | 不可发
  [0][1] | [2][3][4][5] | [6][7] | [8]...
          ↑base          ↑nextseqnum
接收方：只接受按序到达的包（窗口=1）
  如果包k丢失，包k+1到来会被丢弃，发送方需要从k重传所有包

GBN 重传流程示意：

发送方        网络          接收方
  |---pkt0--->|             |
  |---pkt1--->|             |
  |---pkt2--->|  X (丢失)   |
  |---pkt3--->|             |
  |           |---pkt0----->| ACK0
  |<---ACK0---|             |
  |           |---pkt1----->| ACK1
  |<---ACK1---|             |
  |           |---pkt2 丢失 |
  |           |---pkt3----->| 接收方丢弃pkt3（不是期望的pkt2）
  |<---ACK1---|             | 重发上次ACK
  | 超时！从pkt2重传         |
  |---pkt2--->|             |
  |---pkt3--->|             |
  |           |---pkt2----->| ACK2
  |           |---pkt3----->| ACK3

二、Wireshark 实验

实验一：探索 TCP

做什么：
用浏览器从 Web 服务器下载一个文件，同时用 Wireshark 抓包，分析 TCP 的行为。
能观察到什么：

Wireshark 抓到的 TCP 报文 → 可以分析：
1. 序列号和ACK号的变化
   → 理解 TCP 是如何追踪字节流的
2. 窗口大小（rwnd）的变化
   → 观察流量控制如何动态调整
3. 重传的包
   → 发现丢包事件
4. 拥塞窗口的变化（通过推断）
   → 观察慢启动、拥塞避免的锯齿形曲线
5. RTT 估算
   → 通过发送时间和ACK到达时间计算

典型的 Wireshark TCP 分析流程：

实验二：探索 UDP

做什么：
抓取你最喜欢的使用 UDP 的应用（比如 DNS 查询、Skype/视频通话）的数据包，分析 UDP 头部。
UDP 头部结构（只有 8 字节！）：

 0         7 8        15 16       23 24       31
 +-----------+----------+-----------+----------+
 |  源端口号  |  目的端口号 |   长度    |  校验和  |
 |  (16bit)  |  (16bit)  |  (16bit)  | (16bit)  |
 +-----------+----------+-----------+----------+
 |                  数据载荷                    |
 +---------------------------------------------+

校验和计算演示（以 DNS 查询为例）：
DNS 使用 UDP，端口 53。抓到的包大概长这样：

源端口: 12345
目的端口: 53
长度: 28 (8字节头 + 20字节数据)
校验和: 0xA4B2

验证校验和的方法（1的补码求和）：

1. 将 UDP 伪首部 + UDP 头部 + 数据 全部按16位分组
2. 累加所有16位字（超出16位的进位回卷加到最低位）
3. 结果取1的补码
4. 如果与包中校验和字段相加等于 0xFFFF（全1），则无误

三、大师访谈：Van Jacobson

他是谁？

Van Jacobson 是互联网拥塞控制领域最重要的先驱之一。他的主要成就：

时间线：
1988年 → 与 Mike Karels 合作，提出 TCP 拥塞控制算法
         （在此之前，互联网曾多次发生"拥塞崩溃"！）
2001年 → 获得 ACM SIGCOMM 奖（终身贡献奖）
2002年 → 获得 IEEE Kobayashi 奖
         "理解网络拥塞并开发出使互联网成功扩展的拥塞控制机制"
2004年 → 入选美国国家工程院院士

他还先后在以下机构工作：Lawrence Berkeley国家实验室、Cisco（首席科学家）、PARC（研究员）、Google。

访谈精华解读

Q1: 你职业生涯中最令人兴奋的项目是什么？

Van Jacobson 的原话精华（意译）：
学校教我们找答案，但真正有趣的问题，挑战在于找到正确的问题。
他和 Mike Karels 研究 TCP 拥塞时，花了数月时间盯着协议和报文追踪，问"为什么它会失败？"。
某天在办公室，他们意识到了一件事：

“我之所以搞不清楚它为什么失败，是因为我根本没搞清楚它是怎么运作的。”
这才是正确的问题！这个问题逼着他们搞清楚了 TCP 中的 “ACK时钟”（ack clocking） 机制——这是 TCP 能正常工作的根本原因。
什么是 ACK 时钟？

发送方把多个包发出去后，ACK 会以和数据包进入网络相同的节奏返回来：
发送方               网络（有带宽限制）         接收方
  |=pkt1=pkt2=pkt3==>瓶颈链路==>|
  |                  每个包通过后  |==ACK1==>
  |<==ACK1==========按节奏返回    |==ACK2==>
  |<==ACK2===                    |==ACK3==>
  |<==ACK3===
ACK 返回的节奏 = 网络能承受的速率
发送方可以用 ACK 到来的节奏来控制自己的发送速率！
→ 这就是"ACK时钟"：网络自动告诉发送方该以多快速度发

Q2: 网络和互联网的未来在哪里？

Van Jacobson 提出了一个深刻的洞察：

普通人认为：Web = 互联网
技术人认为：Web 只是运行在互联网上的一个应用
但是 Van 说：普通人可能是对的！
互联网的原始设计 → 成对主机之间的对话（点对点）
Web 的本质       → 分布式信息的生产和消费（一对多/多对多）

他指出当前网络的低效之处：

• 广播媒介（无线电、光纤网络）被当作点对点链路处理 → 极度浪费
• 大量数据通过U盘、手机物理传输 → 网络协议完全管不到
• CDN和缓存已经成为必要，但现有网络理论还没有告诉我们如何工程化地设计和部署它们
  他的愿景：网络需要进化到能够拥抱信息传播这个更大的视角，而不仅仅是"两台主机对话"。

Q3: 谁在职业上激励了你？

Richard Feynman（诺贝尔物理奖得主）来做学术报告，把 Van 一学期都没搞懂的量子力学解释得简单、清晰、不可抗拒。
Van 的感悟：

“看透复杂世界背后的简单本质，并传达给别人——这是一种罕见而美妙的天赋。”
这也是他研究网络的方式：不是堆砌复杂性，而是找到最本质的机制。

Q4: 对想从事计算机和网络的学生有什么建议？

Van Jacobson 给出了几个生动的类比，说明网络研究与日常生活的联系：

日常现象	对应的网络概念
蚂蚁觅食、蜜蜂舞蹈	协议设计（分布式通信与信息传递）
交通拥堵	网络拥塞（本质是一样的！）
体育场散场	拥塞控制（大量流量如何有序疏散）
感恩节后学生抢机票回家	动态路由（在约束条件下寻找最优路径）

---

核心建议：
网络是一个连接一切的领域。学习它会帮助你建立跨学科的思维连接。如果你对很多事情都感兴趣，并且想要产生影响力，很难找到比这更好的领域了。

四、三个实验的知识联系图

五、核心公式与概念回顾

信道利用率公式

停止等待协议（ABP）的信道利用率：
设传播时延为 $d_{prop}$，包传输时间为 $d_{trans}$，则：
$$U_{sender}=\frac{d_{trans}}{RTT+d_{trans}}=\frac{d_{trans}}{2\cdot d_{prop}+d_{trans}}$$
流水线协议（GBN/SR）的信道利用率：
$$U_{sender}=\frac{N\cdot d_{trans}}{RTT+d_{trans}}$$
其中 $N$ 是窗口大小。
当 $N$ 足够大时，$U_{sender}$ 趋近于 100%。

P15 题：使信道利用率超过98%所需的窗口大小

设：

• 链路速率 $R=1$ Gbps
• 包大小 $L=1500$ 字节
• 单向传播时延 $d_{prop}=15$ ms（横贯美国）
• 则 $RTT=30$ ms
  包传输时间：
  $$d_{trans}=\frac{L\times 8}{R}=\frac{1500\times 8}{10^9}=0.012\text{ ms}$$
  要求 $U\ge 98\%$：
  $$\frac{N\cdot d_{trans}}{RTT+d_{trans}}\ge 0.98$$
  $$N\ge \frac{0.98\times (30+0.012)}{0.012}\approx \frac{0.98\times 30.012}{0.012}\approx 2451$$
  所以窗口大小至少需要 2451 个包，才能在跨美国链路上达到 98% 的利用率。

六、编程实验设计思路总结

你需要实现的函数接口（模拟器会调用它们）：
发送方（A端）：
  A_output(message)      ← 应用层有新数据要发
  A_input(packet)        ← 收到来自B的ACK/NAK包
  A_timerinterrupt()     ← 定时器超时，需要重传
  A_init()               ← 初始化发送方状态
接收方（B端）：
  B_input(packet)        ← 收到来自A的数据包
  B_init()               ← 初始化接收方状态
模拟器提供给你用的函数：
  tolayer3(side, packet) ← 发包（经过模拟的不可靠网络）
  tolayer5(side, data)   ← 向上层交付数据
  starttimer(side, time) ← 启动定时器
  stoptimer(side)        ← 停止定时器

调试技巧：

1. 先测试无丢包、无损坏的正常情况
2. 再测试 ACK 损坏的情况（发送方应超时重传）
3. 再测试数据包丢失的情况（触发定时器超时机制）
4. 最后测试连续丢包和乱序情况
5. 用模拟器的"trace level"参数开启详细日志
