中断 · 软硬中断 · 时钟中断 · 缺页中断——从CPU引脚到操作系统调度

在深入细节之前，我们需要先建立一个全局的视角。当中断发生时，它究竟经历了怎样的路径，才最终触发了操作系统的调度行为？我们可以用一个简化的层级模型来描述：

硬件中断线：这是物理世界的电信号，由外部设备（如网卡、磁盘）触发，通过中断控制器（如APIC）传递给CPU。

APIC/IDT：APIC负责接收硬件中断并将其转换为中断向量号，然后CPU根据中断描述符表（IDT）找到对应的中断服务程序（ISR）。

异常向量表：与硬件中断不同，异常由CPU内部产生（如除零、缺页），它不依赖外部引脚，而是由CPU在执行指令时检测到错误后直接查询异常向量表。

缺页作为#PF异常：当CPU访问一个虚拟地址时，如果MMU发现页表项无效，就会触发缺页异常（#PF），向量号为14，进而调用内核的`do_page_fault`处理程序。

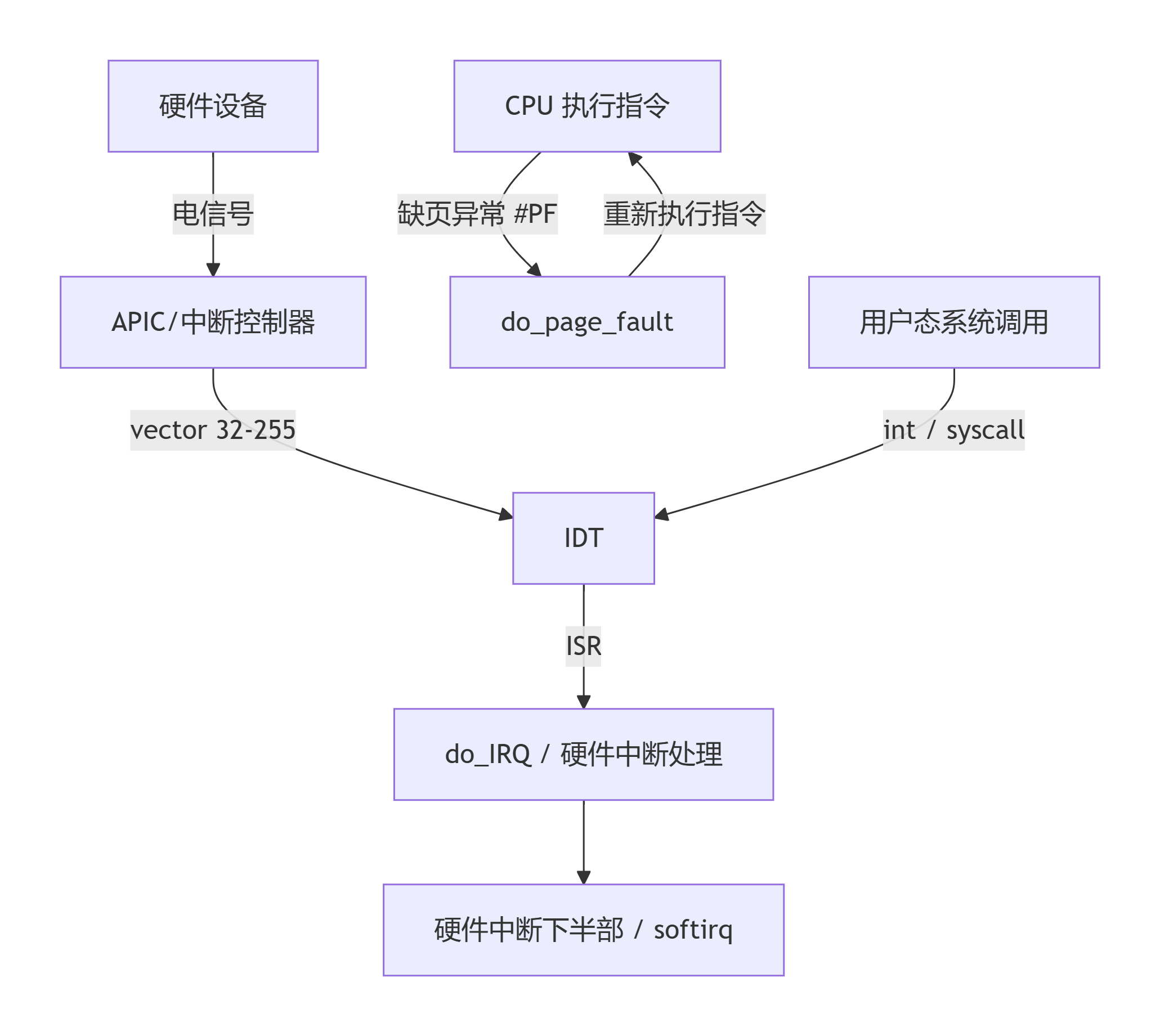

这个过程可以用下面的图示来概括：

在这个链条中：

硬件中断线：物理信号的通路。

APIC/IDT：负责将硬件信号翻译成具体的函数调用。

异常向量表：当CPU在执行指令时发现内部错误（如除零、缺页），它会直接查询这张表，而不是通过外部引脚。

特别注意，缺页中断（Page Fault）并不走外部硬件线，它是CPU在执行内存访问指令时，由内部的MMU（内存管理单元）检测到“页表项无效”后，直接触发的一个异常（#PF），向量号为14。

四大中断深度对比：不只是定义，更是影响

四大核心概念速览

现在，我们来逐一认识这四位主角。

硬件中断

硬件中断，也称为外部中断，是由CPU外部的硬件设备通过中断控制器（如APIC）向CPU发送的电信号。

异步性：这是硬件中断最核心的特征。它的发生与CPU当前执行的指令流无关，可能在任何时刻发生。你无法预测用户何时会按下键盘。

可屏蔽性：大部分硬件中断是可屏蔽的。CPU可以通过设置中断屏蔽位来暂时忽略这些中断，以保证临界区代码的原子性执行。

常见类型：I/O设备中断（键盘、网卡）、时钟中断等。

软件中断

软件中断，也称为内部中断或异常（Exception），是由CPU内部事件触发的，通常与当前正在执行的指令直接相关。

同步性：软件中断的发生是同步的、可预测的。它在执行某条特定指令时必然发生。例如，执行一条除零指令，必然会触发除零异常。

不可屏蔽性：大部分软件中断（尤其是错误类异常）是不可屏蔽的，因为它们通常代表了程序执行中的严重问题，必须立即处理。

软件中断主要分为两大类：

异常 (Exception)：由CPU在执行指令时检测到的错误或特殊情况，如缺页中断。

陷阱 (Trap)：执行后触发的中断，返回后会执行下一条指令。最典型的例子就是系统调用。

时钟中断

时钟中断是所有硬件中断中最重要的一个，它由系统的可编程间隔定时器（PIT）或高级可编程中断控制器（APIC）的定时器周期性产生。

核心作用：

进程调度：这是时钟中断最核心的功能。每次时钟中断发生时，内核的调度器都会被唤醒，决定是否进行进程切换。

维护系统时间：内核通过累加时钟中断的次数来维护系统的“心跳”。

执行定时任务：操作系统和应用程序的许多定时任务（如sleep()函数）都依赖于时钟中断来触发。

缺页中断

缺页中断（Page Fault）是一种特殊的软件中断（异常），它是现代操作系统实现虚拟内存和按需分页（Demand Paging）的关键。

当程序访问一个虚拟地址时，内存管理单元（MMU）会负责将其转换为物理地址。如果MMU发现该虚拟地址对应的页表项无效（即该页面不在物理内存中），就会触发一个缺页中断。

发生过程：

程序访问一个虚拟地址。

MMU查页表，发现该地址对应的页面不在物理内存中。

MMU触发一个缺页异常。

CPU响应异常，跳转到操作系统内核的缺页中断处理程序。

内核在物理内存中寻找一个空闲页框，并发起磁盘I/O操作，将所需页面从磁盘加载到内存。

更新页表，建立映射。

缺页中断处理程序返回，重新执行导致缺页中断的那条指令。

为了更清晰地理解这些概念的区别，我整理了下面这张表。特别增加了一列“对C++开发者的实际影响”，这直接关系到你写的代码跑得快不快、稳不稳定。

中断类型	触发源	同步/异步	本质分类	实际影响
硬件中断	外部设备（网卡、磁盘）	异步	Interrupt	导致上下文切换、缓存行失效；高并发场景下，网卡中断会频繁打断你的计算线程。
软件中断	int指令 / 系统调用	同步	Trap/Exception	系统调用开销；调试断点（int3）；用户态的同步错误（如段错误）。
时钟中断	定时器硬件 (HPET/PIT)	周期性异步	Interrupt	线程调度的源动力；统计CPU使用率；高精度定时器依赖于此。
缺页中断	CPU内部 (MMU)	同步	Fault (异常)	性能毛刺（STW）；大内存程序的启动延迟；如果处理不当，会导致程序卡顿。

这里有一个关键点很多资料讲得含糊其辞：缺页中断属于Fault类异常。这意味着，当中断处理程序（内核的do_page_fault）修复了问题（把页调入内存）后，CPU会返回到触发异常的那条指令重新执行，而不是跳过它。这就像你找文件，发现不在桌上（缺页），你去柜子里拿回来（处理），然后回到刚才那一步继续工作，而不是直接跳到下一步。

代码实操：用C++触摸内核机制

理论说千遍，不如代码一行。下面我将通过三个C++示例，让你在Linux环境下直观地感受这些机制。

示例1：模拟缺页中断的用户态观察

#include <iostream>
#include <sys/mman.h>
#include <signal.h>
#include <string.h>
#include <unistd.h>

static uint8_t* guarded_page = nullptr;  // 被保护的内存页指针，全局以便信号处理函数访问

// 段错误信号处理函数
void segv_handler(int sig, siginfo_t* info, void* context) {
    void* fault_addr = info->si_addr;  // 获取导致段错误的访问地址
    std::cout << "[信号处理] 捕获到段错误，地址: " << fault_addr << "。正在解除保护...\n";

    // 模拟缺页处理：将内存页从只读改为可读写
    if (mprotect(guarded_page, getpagesize(), PROT_READ | PROT_WRITE) == 0) {
        std::cout << "[信号处理] 内存保护已解除。\n";
    } else {
        std::cerr << "mprotect 失败\n";
    }
}

int main() {
    // 1. 分配一页内存，并设置为只读
    guarded_page = (uint8_t*)mmap(nullptr, getpagesize(),
                                   PROT_READ,           // 只读权限
                                   MAP_PRIVATE | MAP_ANONYMOUS, // 私有匿名映射（不与文件关联）
                                   -1, 0);
    if (guarded_page == MAP_FAILED) {
        perror("mmap");
        return 1;
    }

    // 2. 设置信号处理（捕获 SIGSEGV 段错误）
    struct sigaction sa;
    memset(&sa, 0, sizeof(sa));
    sa.sa_flags = SA_SIGINFO;        // 使用扩展的信号处理函数
    sa.sa_sigaction = segv_handler;  // 指定处理函数
    sigaction(SIGSEGV, &sa, nullptr); // 注册信号处理器

    std::cout << "初始状态：内存页为只读。\n";
    std::cout << "尝试写入内存...\n";

    // 3. 第一次写入会触发 SIGSEGV（因为只读），信号处理函数中解除保护
    guarded_page[0] = 42;

    std::cout << "写入成功！值为: " << (int)guarded_page[0] << "\n";

    // 验证第二次写入不再触发信号（因为内存保护已在第一次异常时被解除）
    std::cout << "再次写入...\n";
    guarded_page[0] = 84;
    std::cout << "第二次写入成功。\n";

    // 释放内存页
    munmap(guarded_page, getpagesize());
    return 0;
}

编译运行：g++ ./mytest.cc -o test

我们可以看到，第一次写入触发了信号处理函数，我们在函数中解除了保护，程序得以继续执行。这模拟了缺页中断“修复现场并重试”的逻辑。

示例2：测量因缺页中断导致的性能开销

缺页中断涉及磁盘I/O，会导致显著的延迟。我们可以通过clock_gettime来测量直接分配内存与先分配再访问的时间差异。

#include <iostream>
#include <sys/mman.h>
#include <time.h>
#include <unistd.h>

// 获取当前时间（纳秒级精度）
uint64_t get_time_ns() {
    struct timespec ts;
    clock_gettime(CLOCK_MONOTONIC, &ts);  // 获取单调时间（不受系统时间调整影响）
    return ts.tv_sec * 1000000000ULL + ts.tv_nsec;  // 秒转纳秒 + 纳秒
}

int main() {
    const size_t SIZE = 1024 * 1024 * 16; // 16MB（16兆字节）
    uint64_t start, end;

    std::cout << "正在测量内存分配与首次访问的延迟...\n";

    // 测试1：使用 MAP_POPULATE 预分配物理内存
    start = get_time_ns();
    // MAP_POPULATE：预先分配物理页面，避免后续缺页中断
    char* data1 = (char*)mmap(nullptr, SIZE, PROT_READ | PROT_WRITE,
                               MAP_PRIVATE | MAP_ANONYMOUS | MAP_POPULATE, -1, 0);
    end = get_time_ns();
    std::cout << "1. 使用MAP_POPULATE预分配，分配耗时: " << (end - start) / 1000 << " us\n";

    // 释放内存，以便测试2使用
    munmap(data1, SIZE);

    // 测试2：仅分配虚拟地址，不分配物理内存
    start = get_time_ns();
    char* data2 = (char*)mmap(nullptr, SIZE, PROT_READ | PROT_WRITE,
                              MAP_PRIVATE | MAP_ANONYMOUS, -1, 0);
    end = get_time_ns();
    std::cout << "2. 仅分配虚拟地址，分配耗时: " << (end - start) / 1000 << " us\n";

    // 测试3：按页访问内存，触发缺页中断（物理内存真正分配）
    start = get_time_ns();
    for (size_t i = 0; i < SIZE; i += getpagesize()) { // 每页只访问第一个字节
        data2[i] = 1;  // 写入触发缺页中断，内核分配物理页面
    }
    end = get_time_ns();
    std::cout << "3. 首次访问触发缺页中断，耗时: " << (end - start) / 1000 << " us\n";

    // 清理内存
    munmap(data2, SIZE);
    return 0;
}

你会发现，步骤3的耗时远高于步骤2。这就是缺页中断带来的性能毛刺，对于低延迟系统（如游戏服务器、高频交易）来说，这是必须避免的。

示例3：clock_gettime与时钟中断的关系

时钟中断是操作系统调度的基石。每次时钟中断发生时，内核都会更新当前进程的CPU时间统计。CLOCK_PROCESS_CPUTIME_ID 正是基于这种机制，记录进程实际占用CPU的累积时间。

#include <iostream>
#include <time.h>
#include <unistd.h>

void measure_cpu_time() {
    struct timespec start, end;

    // 获取进程实际占用的CPU时间（不包括睡眠、等待I/O的时间）
    clock_gettime(CLOCK_PROCESS_CPUTIME_ID, &start);

    // 模拟CPU密集型计算（持续占用CPU）
    volatile long long sum = 0;  // volatile 防止编译器优化掉循环
    for (long long i = 0; i < 100000000; ++i) {
        sum += i;  // 累加操作，消耗CPU时间
    }

    clock_gettime(CLOCK_PROCESS_CPUTIME_ID, &end);

    // 计算实际CPU耗时（毫秒）
    uint64_t elapsed_ns = (end.tv_sec - start.tv_sec) * 1000000000ULL + (end.tv_nsec - start.tv_nsec);
    std::cout << "CPU计算耗时: " << elapsed_ns / 1000000.0 << " ms\n";

    // 对比：睡眠期间进程不占用CPU
    clock_gettime(CLOCK_PROCESS_CPUTIME_ID, &start);
    sleep(1); // 睡眠1秒，进程进入阻塞状态，不消耗CPU时间
    clock_gettime(CLOCK_PROCESS_CPUTIME_ID, &end);

    // 睡眠1秒后，CPU时间应该几乎没有增加（因为进程没运行）
    elapsed_ns = (end.tv_sec - start.tv_sec) * 1000000000ULL + (end.tv_nsec - start.tv_nsec);
    std::cout << "睡眠1秒后，CPU耗时增加: " << elapsed_ns / 1000000.0 << " ms (应该接近0)\n";
}

int main() {
    measure_cpu_time();
    return 0;
}

关键知识点：

CLOCK_PROCESS_CPUTIME_ID：统计进程实际消耗的CPU时间，睡眠和I/O等待时间不计入

volatile：防止编译器优化掉看似无意义的循环，确保计算真实执行

sleep(1)：进程挂起1秒，但CPU时间几乎不增长，证明该时钟与墙上时间无关

时间对比：虽然实际等待了1秒，但CPU时间增量接近0，清晰区分了“CPU时间”与“挂钟时间”

原理总结

这个例子揭示了时钟中断的核心作用：

时间基准：内核利用时钟中断周期性更新进程的CPU时间计数

调度公平：基于累积的CPU时间，操作系统可以公平地为各进程分配时间片

精确统计：CLOCK_PROCESS_CPUTIME_ID 让用户程序能获取到内核维护的这一统计数据

通过对比CPU计算和睡眠操作的时间差异，我们可以清楚地看到：只有进程真正在CPU上执行时，时钟中断才会为其累积时间计数。这正是操作系统调度器能够公平分配CPU资源的基础。

内核视角：do_IRQ与do_page_fault

从内核代码层面来看，硬件中断和异常的处理路径是完全不同的。

do_IRQ：这是硬件中断的通用处理入口。当中断到达时，内核会调用do_IRQ，它负责保存现场、调用具体的中断处理程序（ISR），并处理中断的嵌套与屏蔽。

do_page_fault：这是缺页异常的处理函数。它由CPU在检测到页错误时直接触发（通过IDT中的#PF门）。它的任务是查找页表、分配物理页、从磁盘读取数据，最后返回让用户进程重试指令。

此外，关于“软中断”有一个常见的概念混淆：

软中断（Softirq）：这是内核下半部（bottom-half）的一种机制，用于延迟执行耗时的中断处理任务，避免长时间关闭中断。

软件中断（int指令）：这是x86汇编指令，用于触发一个异常，常用于系统调用（int 0x80）或调试（int 3）。

两者虽然中文翻译都带“软中断”，但本质上一个是内核的并发处理机制，一个是硬件的异常触发指令。

澄清误区：你真的理解这些概念吗？

在结束之前，我想澄清几个常见的误区，这些点如果不搞清楚，很容易在面试或实际开发中闹笑话。

“缺页中断”不是中断，是异常：如前所述，它由CPU内部状态触发，不经过外部中断控制器，属于同步异常中的Fault。

“软中断”在内核上下文有两个含义：一个是int指令，一个是softirq机制。很多初学者会把它们混为一谈。

含义一：CPU指令级软中断（即：软件中断） 含义二：内核softirq机制

触发方式 CPU执行int $0x80、sysenter等指令硬件中断处理结束时，由内核触发

同步/异步 同步（指令执行时立即发生）异步（硬件中断后延迟执行）

与硬件关系 无关，纯软件触发通常由硬件中断驱动（如网卡RX后触发NET_RX_SOFTIRQ）

典型用途 系统调用、调试断点(int 3) 网卡收包、定时器、RCU、tasklet

是否可抢占 随内核配置（可抢占内核中可被抢占）可被硬件中断抢占，但不能被其他softirq抢占（同CPU）

上下文 进程上下文（系统调用）或异常上下文中断上下文（但不能睡眠）

时钟中断不等于调度，只是触发调度时机：时钟中断会增加进程的时间片计数，当时间片耗尽时，调度器才会被唤醒。中断本身并不进行上下文切换，它只是“提醒”调度器该工作了。

结语

中断机制是操作系统的脉搏，它连接着硬件的物理世界与软件的逻辑世界。作为一名C++开发者，理解这些底层机制，不仅能让我们写出更高效的代码，更能在面对复杂系统问题时，一眼看穿本质。希望这篇博客能帮你建立起清晰的知识体系，下次遇到性能瓶颈时，不妨从中断的角度去思考一下。
