Le Audio ASCS config Codec operation流程介绍
摘要： ASCS中的ConfigCodec操作用于在LE Audio设备间协商并配置音频编解码器（如LC3），确保兼容性和传输质量。其流程分为三步： 客户端发起配置：读取服务器的编解码能力（PACS），选择支持的Codec及参数（如采样率48kHz、立体声），通过ConfigCodec命令发送请求。 服务器校验响应：确认参数是否在能力范围内，返回成功通知（CodecConfigured状态）。 状
在无线音频的世界里，一场静默却深刻的革命正在进行。
它，就是LE Audio。
这不仅仅是一次技术迭代，而是从底层重新定义声音如何被创造、传输和体验的范式转移。其复杂性令人敬畏——它并非单一技术，而是一套精密的生态系统：全新的LC3编解码器以超凡效率重塑音质与功耗的平衡，多重串流音频让真无线立体声达到前所未有的稳定与同步，而音频广播功能则打破了“一对一”连接的百年窠臼，让声音如电台般自由播撒。
然而，正是这种复杂性，构成了我们必须深入学习它的不可辩驳的理由。未来的声音图景将由它绘制：从下一代真无线耳机、无障碍助听设备到公共场所的沉浸式音频导览、多语言广播，乃至元宇宙中清晰无缝的语音交互。不了解LE Audio，将意味着在即将到来的音频浪潮中失去对话的基石。
这不仅仅关乎技术本身，更关乎我们如何连接彼此，如何感知世界。让我们共同开启这段探索之旅，揭开LE Audio的复杂面纱，看清它为何必将成为未来数年里，每一个科技从业者、音频爱好者乃至普通用户都无法忽视的关键命题。
接下来的系列文章，我们将逐步拆解这座精妙的技术大厦。
同时我也录制了一系列的Le audio视频，有兴趣的可以咨询，我会带领你们入门Le audio！翻过大山，眼下皆是风景！！！
------------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------
本文力争给大家讲明白几个核心点：
- ASCS config codec的作用是什么？
- ASCS config codec的流程是什么？
带着这两个疑问我们就开始文本的介绍！
一. Config Codec的作用
LE Audio 核心控制服务 (ASCS) 里的 “Config Codec” 操作，理解起来很简单：它就像音频流正式传输前，客户端（如手机）和服务器（如耳机）之间一次关于“用什么语言（编解码器）交流以及具体怎么说”的标准化握手和准备工作。
简单来说，它的核心作用是：为音频流选择一个双方都支持的编解码器（Codec），并配置好具体的参数，从而确保后续音频数据传输的顺利进行和高质量回放。
➡️ Config Codec 操作的三大关键作用
- 协商并锁定“专业音频语言”：Config Codec像一个专业的翻译配置过程。它会从双方都支持的语言库中，比如 LE Audio 标准中的 LC3（低复杂度通信编解码器），选定一。对于开发者而言，这一过程的核心是向对方设备的一个“音频能力库”对象（ASE）写入所需的 Codec 配置信息。
- 进行“唇形设计”，优化体验：选定 Codec 后，Config Codec 会敲定具体的性能参数，如采样率和比特率。这种灵活性是实现高音质、低功耗和低延迟的基础，能让游戏、通话体验更佳，耳机续航更长-。
- 建立统一标准，避免协商死锁：通过 Config Codec，客户端只需从预设的已发布音频能力服务（PACS）能力集中选择服务器明确支持的值，避免了传统蓝牙可能出现的反复协商和配置冲突，确保了设备间的良好兼容性。
🧠 弄清楚这几个基本概念，就更好理解了
- ASCS (音频流控制服务)与客户端/服务器：ASCS 是 LE Audio 单播传输的“控制中心”，其中手机、电脑等发起连接一端称为单播客户端 (Unicast Client)，而耳机、音箱等提供服务的一端称为单播服务器 (Unicast Server)。
- ASE (音频流端点)：可以把它理解成服务器（如耳机）上负责管理一个独立音频流的一个“音频能力库”对象。
- PACS (已发布音频能力服务)：可以理解为服务器的“功能说明书”，它详细列出了这个服务器支持的所有音频格式和配置参数。
💁♀️ 一个典型的操作流程
下面是一个简化的 Config Codec 操作流程示例：
前置条件：服务器已部署 ASCS 和 PACS 服务。
- 发现并读取 PACS 服务（获取 Codec 支持能力）
单播客户端（手机）发现并读取服务器的 PACS 服务，获取服务器支持的编解码器能力。 - 发现并读取 ASCS 服务（获取 ASE 状态信息）
单播客户端发现并读取 ASCS 服务，获取当前 ASE 的状态信息。 - 根据 PACS 信息，决策并准备 Codec 配置
客户端根据已获取的 PACS 能力信息，选择双方支持的编解码器及参数，并准备好配置内容。 - 发起 Config Codec 操作（包含选定的 Codec ID 和配置参数）
客户端通过 ASE Control Point 发起 Config Codec 操作，将选定的编解码器 ID 和配置参数发送给服务器。 - 校验请求的 Codec 和参数是否在 PACS 能力列表内
服务器收到请求后，校验客户端提交的编解码器和参数是否在其 PACS 公布的能力范围内。 - 通知（Notify）操作结果（成功）
服务器通过 ASE Control Point 返回操作成功的通知。
ASE 状态从 Idle 变为 Codec Configured。 - 更新并通知 ASE 的 Codec Configured 状态
服务器更新 ASE 状态特性，并通过通知将 Codec Configured 状态（包含服务器偏好的 QoS 范围参数）发送给客户端。
结果：Config Codec 成功，可以进入下一阶段（Config QoS）。
二. 流程介绍
1. 状态机管理

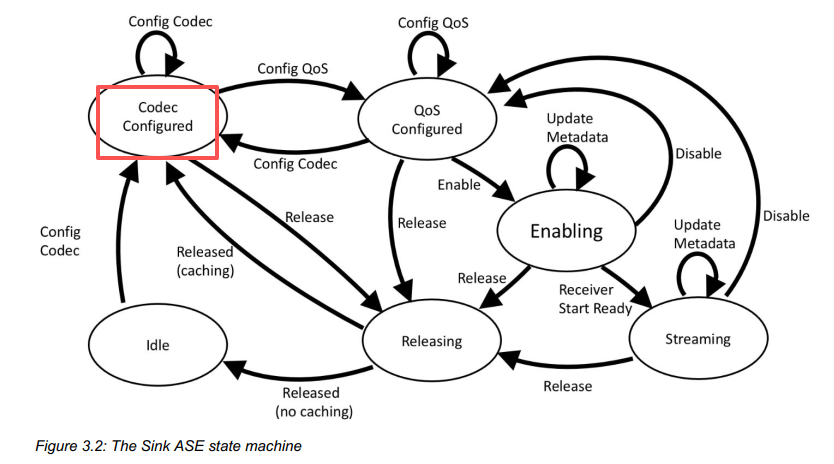

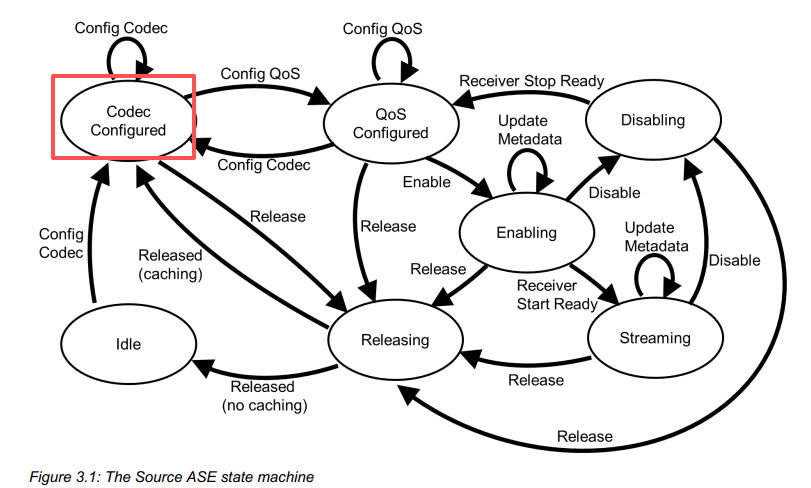

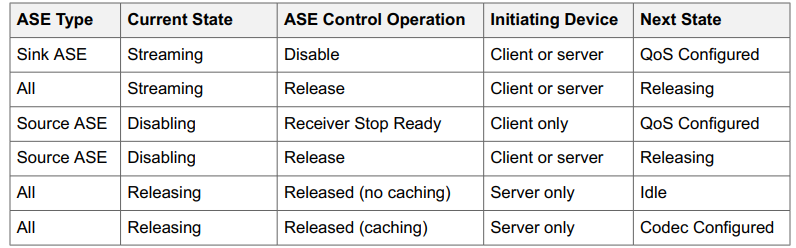

我们在这个之前已经介绍过了ASCS的状态机，对应的Source/Sink流转如下：

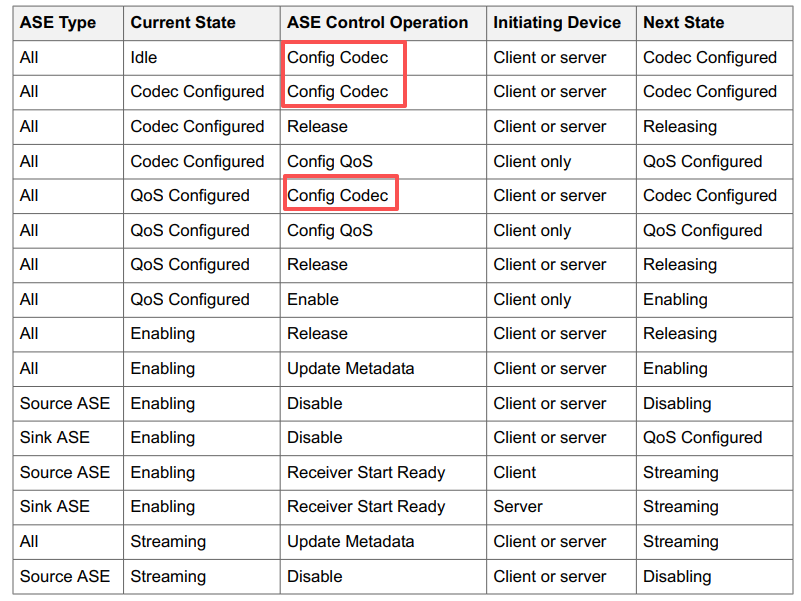

从这个表格中可以看到在什么时机可以发送Config Codec，并且发起的角色分别是什么，一目了然，下面我们就来介绍下Config Codec的流程
2. 流程介绍

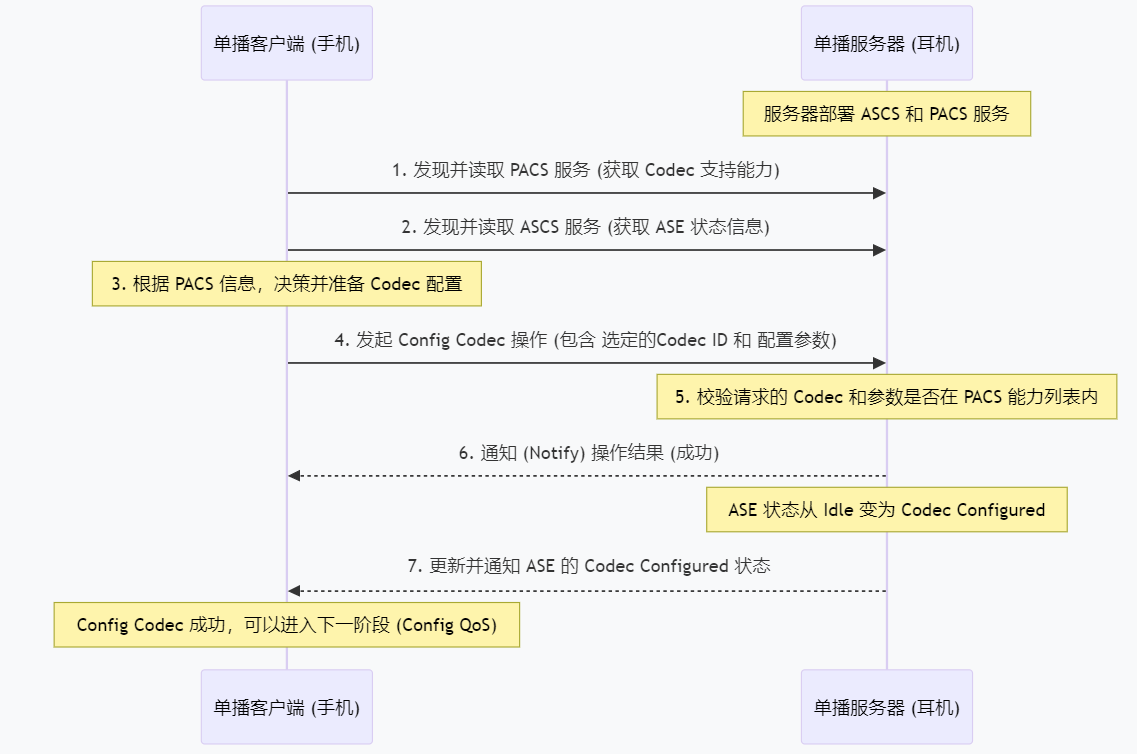

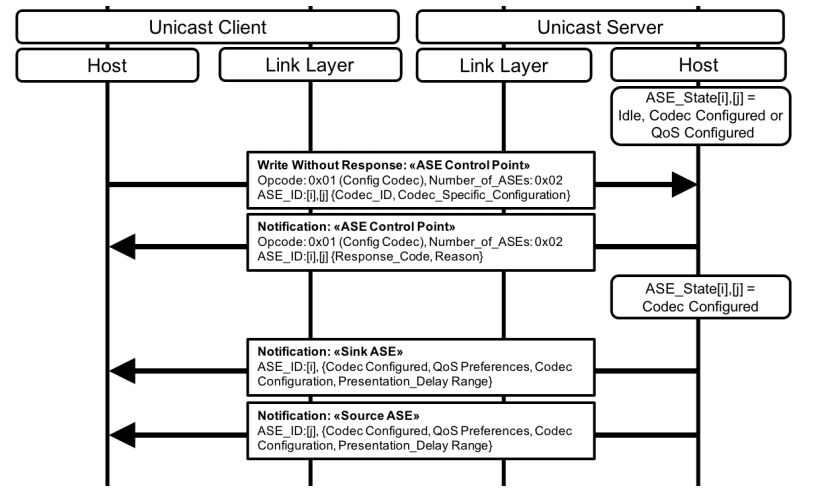

我们在前面已经介绍过流程了，跟下面的基本没有区别，下面的是BAP协议的sample流程示意图：
有了这个流程图，我们就结合btsnoop来说明下每个命令或者通知的格式
a. client发送config codec
格式如下：
|
字段 (Field) |
大小 (Octets) |
描述 (Description) |
|
Opcode |
1 |
|
|
Parameters |
大小 (Octets) |
描述 (Description) |
|
Number_of_ASEs |
1 |
本次 Config Codec 操作涉及的 ASE 总数，须 ≥ 1 |
|
ASE_ID[i] |
1 |
该 ASE 的标识符 |
|
Target_Latency[i] |
1 |
为目标延迟提供的上下文，供服务器在 Codec Configured 状态返回有意义的 QoS 偏好值。 |
|
Target_PHY[i] |
1 |
为实现 Target_Latency 值而目标的 PHY 参数。 |
|
Codec_ID[i] |
5 |
编解码器标识符： |
|
Codec_Specific_Configuration_Length[i] |
1 |
该 ASE 的 Codec_Specific_Configuration 值的长度（八位位组数） |
|
Codec_Specific_Configuration[i] |
可变 (Varies) |
该 ASE 的编解码器特定配置。仅当 |

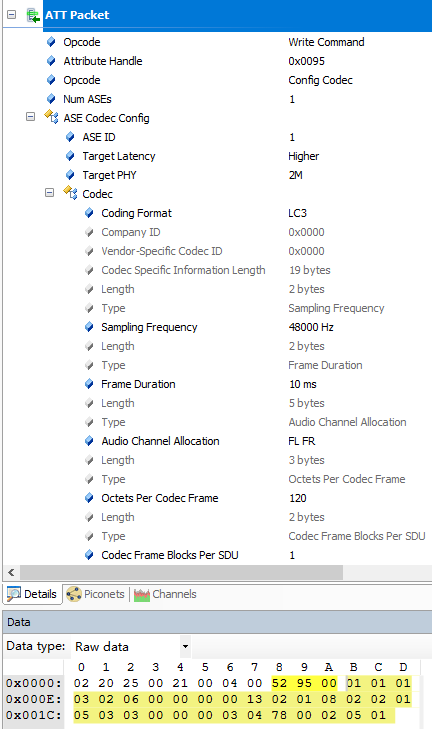

我们来找个btsnoop来加深理解
操作码（Opcode）
值为 Config Codec（命令码 0x01），表明这是一条“配置编解码器”操作。
ASE 数量（Num ASEs）
值为 1，表示本次只对 1 个音频流端点进行配置。
ASE 编解码配置（ASE Codec Config）
- ASE ID =
1：被配置的 ASE 标识符为 1。 - 目标延迟（Target Latency） =
Higher：根据规范，Higher 对应0x03，表示“高可靠性优先”。这是一个建议值，告诉服务器客户端希望尽量保证传输可靠，可以接受较高的延迟。 - 目标 PHY（Target PHY） =
2M：对应规范值0x02，即建议使用 LE 2M PHY 来达到上述延迟/可靠性目标。
编解码器（Codec）
- Coding Format =
LC3：规范中 LC3 对应0x06，这是 LE Audio 的强制编解码器。 - Company ID =
0x0000：由于使用的是标准 LC3，而非厂商特定编码，因此 Company ID 填 0。 - Vendor-Specific Codec ID =
0x0000：同样因为非厂商专用，填 0。
编解码器特定信息（Codec Specific Information）
这部分采用 TLV（类型-长度-值）格式，总长度为 19 字节，依次包含以下参数：
- 采样频率（Sampling Frequency）
-
- 长度 =
2 bytes，类型字段指示采样率。 - 值 =
48000 Hz：表示音频采样率为 48 kHz，属于 LC3 支持的高音质模式。
- 长度 =
- 帧时长（Frame Duration）
-
- 长度 =
2 bytes，类型指示帧时长。 - 值 =
10 ms：每个 LC3 编解码帧的时长为 10 毫秒。较短的帧（如 7.5ms）延迟更低，10ms 是常见的平衡选择。
- 长度 =
- 音频通道分配（Audio Channel Allocation）
-
- 长度 =
5 bytes，类型指示声道分配。 - 值 =
FL FR：表示左前声道和右前声道，即标准的立体声配置。 - （底层掩码通常为
0x0003，表示 front left 和 front right）
- 长度 =
- 每个编解码帧的字节数（Octets Per Codec Frame）
-
- 长度 =
3 bytes。 - 值 =
120：每个 LC3 帧的载荷大小为 120 字节。该值通常与采样率、帧时长和目标比特率有关。对于 48kHz / 10ms 帧，120 字节对应大约 192 kbps 的比特率（双声道时需乘以 2）。
- 长度 =
- 每个 SDU 的编解码帧块数（Codec Frame Blocks Per SDU）
-
- 长度 =
2 bytes。 - 值 =
1：表示每个 SDU（服务数据单元，即通过 ISO 通道发送的数据包）中包含 1 个编解码帧块。这意味着一个 SDU 就是一个 LC3 帧，没有进行帧打包。
- 长度 =

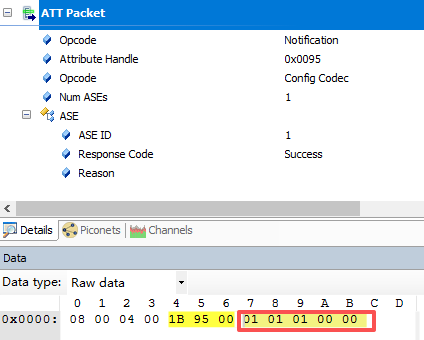

b. 通知（Notify）操作结果（成功）
格式如下：
|
字段 (Field) |
大小 (Octets) |
描述 (Description) |
|
Opcode |
1 |
本次响应对应的客户端发起的 ASE 控制操作的操作码（例如 Config Codec 的 Opcode 为 0x01） |
|
Number_of_ASEs |
1 |
服务器提供响应的 ASE 总数。 |
|
ASE_ID[i] |
1 |
该 ASE 的标识符。 |
|
Response_Code[i] |
1 |
若服务器成功完成客户端发起的 ASE 控制操作，则设为 0x00；否则设为表 5.1 中定义的错误码。 |
|
Reason[i] |
1 |
若服务器成功完成操作，则设为 0x00；否则设为表 5.1 中定义的原因值。 |
c. 更新并通知 ASE 的 Codec Configured 状态
格式如下：
|
字段 (Field) |
大小 |
描述 (Description) |
|
Framing |
1 |
服务器对无帧结构 ISOAL PDU 的支持情况： |
|
Preferred_PHY |
1 |
服务器偏好的 PHY 参数（客户端在 Config QoS 操作中写入），格式为位域： |
|
Preferred_Retransmission_Number |
1 |
服务器偏好的重传次数（客户端在 Config QoS 中写入）。 • 若值不为 |
|
Max_Transport_Latency |
2 |
服务器支持的 最大传输延迟 的最大值（客户端在 Config QoS 中写入）。 |
|
Presentation_Delay_Min |
3 |
服务器支持的 最小呈现延迟（单位：µs） |
|
Presentation_Delay_Max |
3 |
服务器支持的 最大呈现延迟（单位：µs） |
|
Preferred_Presentation_Delay_Min |
3 |
服务器偏好的 最小呈现延迟（单位：µs）。服务器可用此字段及 表示其更偏好工作的较窄延迟范围。 • |
|
Preferred_Presentation_Delay_Max |
3 |
服务器偏好的 最大呈现延迟（单位：µs）。服务器可用此字段及 表示其更偏好工作的较窄延迟范围。 |
|
Codec_ID |
5 |
编解码器标识符： |
|
Codec_Specific_Configuration_Length |
1 |
该 ASE 的 |
|
Codec_Specific_Configuration |
可变 |
该 ASE 的编解码器特定配置。仅当 |

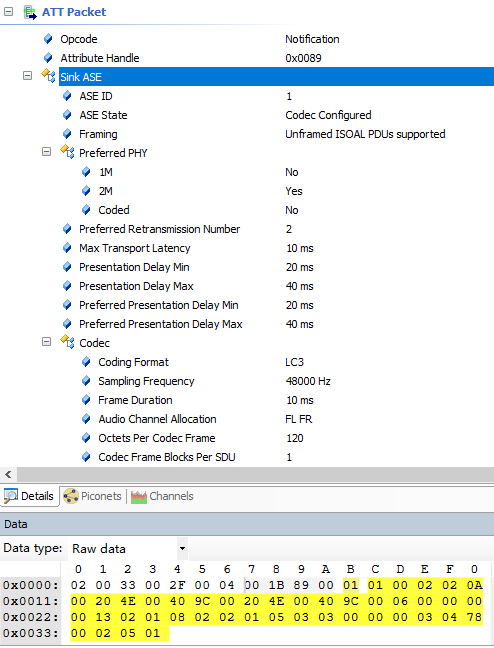

ASE 标识与状态
- ASE ID：
1—— 该 ASE 的编号为 1。 - ASE State：
Codec Configured—— 当前 ASE 已成功完成编解码器配置，处于“编解码器已配置”状态，等待后续 Config QoS 操作。
Framing（帧结构支持）
- 取值：
Unframed ISOAL PDUs supported - 对应规范：
0x00表示服务器支持无帧结构的 ISOAL PDU。 - 含义：在后续的 ISO 数据通道中，可以直接发送不带额外帧封装的应用数据，简化了打包处理。
Preferred_PHY（偏好物理层）
- 取值：
-
- 1M：No
- 2M：Yes
- Coded：No
- 对应位域：二进制
0b00000010，即只偏好 LE 2M PHY。 - 含义：服务器希望客户端在后续 Config QoS 操作中优先选择 LE 2M PHY，因为它能提供更高的空中数据速率，降低传输延迟。
Preferred_Retransmission_Number（偏好重传次数）
- 取值：
2 - 规范范围：
0x00–0xFF，非0xFF表示有明确偏好。 - 含义：服务器建议客户端在配置 QoS 时，将重传次数设为 2。同时，服务器也保证支持所有 ≤2 的重传次数（即 0,1,2）。
Max_Transport_Latency（最大传输延迟）
- 取值：
10 ms - 规范范围：
0x0005–0x0FA0（5 ms ~ 4000 ms）。 - 含义：服务器所支持的最大传输延迟上限为 10 ms。客户端在配置 QoS 时写入的
Max_Transport_Latency不得超过此值。
Presentation Delay 相关参数
- Presentation_Delay_Min：
20 ms
服务器支持的最小呈现延迟为 20 ms。 - Presentation_Delay_Max：
40 ms
服务器支持的最大呈现延迟为 40 ms。 - Preferred_Presentation_Delay_Min：
20 ms
服务器偏好的最小呈现延迟为 20 ms。 - Preferred_Presentation_Delay_Max：
40 ms
服务器偏好的最大呈现延迟为 40 ms。
分析：服务器将偏好范围直接设为它所支持的整个范围 [20 ms, 40 ms]，表示它没有任何更窄的偏好区间，希望客户端在这个范围内任意选择（通常客户端会选择一个具体的延迟值，例如 30 ms）。
Codec 相关配置（服务器确认/暴露的编解码器参数）
- Coding Format：
LC3—— 确认使用 LC3 编解码器。 - 采样频率：
48000 Hz—— 采用 48 kHz 采样率。 - 帧时长：
10 ms—— 每个 LC3 帧时长 10 ms。 - 音频通道分配：
FL FR—— 立体声（左前+右前）。 - 每个编解码帧的字节数：
120—— 每帧 120 字节，对应双声道时总比特率约为 192 kbps（120 × 8 / 0.01 = 96 kbps 单声道，立体声 ×2）。 - 每个 SDU 的编解码帧块数：
1—— 每个 SDU 携带一个 LC3 帧。
注意：这些参数与客户端之前 Config Codec 请求中的参数完全一致（客户端也请求了 48kHz / 10ms / 立体声 / 120 字节 / 1 块）。服务器没有进行任何调整，直接采纳了客户端的建议。
