继续回顾一下各层的作用加深印象

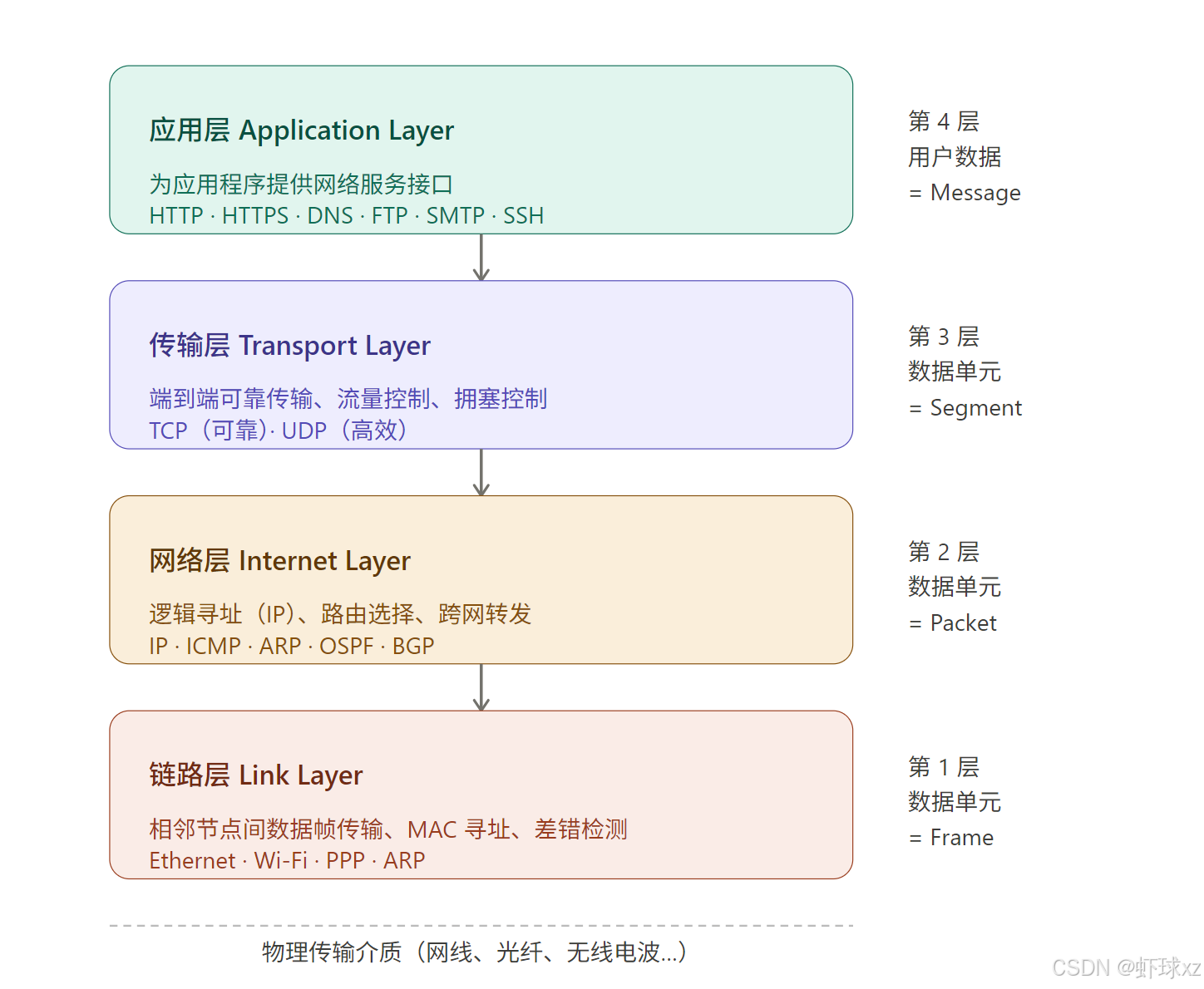

应用层——直接面向用户和应用程序，定义数据的格式与含义。浏览器用 HTTP/HTTPS，邮件用 SMTP，域名解析用 DNS，都在这一层完成。
传输层——负责"端到端"的连接，也就是从你的进程到对方的进程。TCP 提供可靠传输（确认、重传、顺序），UDP 则舍弃可靠性换取低延迟，适合实时音视频等场景。
网络层——负责跨越多个网络把数据包从源头路由到目的地。IP 地址就在这一层，路由器依据路由表在这一层做转发决策。
链路层——负责同一段物理链路上的相邻节点之间传输数据帧，使用 MAC 地址而非 IP 地址寻址，以太网和 Wi-Fi 都属于这一层。
数据发送时，每经过一层就会被"封装"加上该层的头部（Frame → Packet → Segment → Message）；接收时逐层"解封装"，直到交给应用程序。这个过程叫做协议封装 （Encapsulation）。
ALOHA — 最原始的"想发就发"协议。多人共用一条信道，谁想说话就直接说，撞上了（冲突）就等个随机时间再重发。就像一群人在黑暗里同时喊话，撞上了就各自闭嘴数秒再试。
CSMA/CD — 以太网用的"先听后说，边说边听"。发之前先听信道有没有人在用，没人才发；发的过程中如果检测到冲突，立刻停止，等随机时间再重发。比 ALOHA 聪明很多，是有线以太网的基础。
TDM / FDM — 两种共享信道的方式。TDM（时分复用）：大家轮流用，每人分一个时间片，就像共用一台打印机排队。FDM（频分复用）：把频率切成多份，大家各占一段频率同时传，就像 FM 广播里不同电台占不同频率互不干扰。
MPLS — 给数据包贴"快递面单"走高速公路。普通 IP 路由每跳都要查路由表（很慢），MPLS 在包外面贴一个短标签，路由器只看标签直接转发，速度极快。电信骨干网大量使用。
MDC — 模块化数据中心（Module Data Center）。把服务器、网络、制冷、电源全打包成一个集装箱式模块，需要扩容就再拉一个模块过来接上，像积木一样。
SDN — 软件定义网络。传统路由器/交换机"脑子（控制逻辑）和身体（转发硬件）“是一体的，改配置很麻烦。SDN 把控制逻辑抽出来放到一个中央"大脑”（控制器）里，用软件统一管理所有设备的转发规则，灵活得多。
VXLAN — 在 IP 网络上"套壳"出一个虚拟二层网络。云计算里成千上万台虚拟机需要像在同一局域网里互通，但物理网络根本不是这么布的。VXLAN 把二层以太网帧塞进 UDP 包里跨网传输，让虚拟机"以为"自己在同一个大局域网——就像快递套娃，外面是 IP 包，里面藏着以太网帧。

章节导读

过去15年，无线网络爆炸式增长。2025年，无线互联网用户数量是有线用户的5倍，约60%的网页流量来自移动设备。无线网络的挑战与有线网络截然不同，因此需要专门一章来研究。

7.1 无线网络的基本构成

网络整体架构

用户设备 (User Devices)
  手机/无人机/笔记本/汽车
         |
         | (无线电波)
         |
    [基站 Base Station]
         |
         | (有线/无线)
         |
   ┌─────────────────────┐
   |   无线核心网          |
   |  路由器/交换机/服务器  |
   └─────────────────────┘
         |
      互联网 (Internet)

Mermaid 拓扑图：

五大核心组成要素

1. 无线接入网（Wireless Access Network）
位于整个网络的最外边缘，负责把用户设备通过无线信道连接进来。

• 蜂窝网络中叫做：RAN（Radio Access Network，无线接入网）
• WiFi 网络中叫做：WLAN（Wireless Local Area Network，无线局域网）
  可以类比为"小区门卫"——你进小区必须先经过门卫。

---

2. 无线核心网（Wireless Core Network）
位于接入网之后，由服务器、存储、路由器和（通常是有线的）链路组成，负责：

• 用户身份管理
• 移动性管理
• 数据转发到互联网
  WiFi 没有专属核心网，企业 WiFi 复用有线局域网基础设施。

---

3. 无线设备（Wireless Devices）
手机、平板、笔记本、IoT 传感器等——这些就是跑应用的终端。

4. 基站（Base Station）
无线网络中最独特、最关键的组件，有线网络中没有对应物。

• 负责与所有关联设备收发数据包
• 一个基站通常管理多个设备
• 4G 基站叫 eNodeB（eNB）
• 5G 基站叫 gNodeB（gNB）
• WiFi 基站叫 接入点（AP, Access Point）
  传输方向定义：
• 基站 → 设备：下行链路（Downlink）
• 设备 → 基站：上行链路（Uplink）

---

5. 基础设施模式 vs 自组织模式

模式	说明	例子
基础设施模式（Infrastructure）	设备通过基站接入网络，由网络提供地址、路由等服务	WiFi、5G
自组织模式（Ad Hoc）	设备之间直接通信，自行组织，自己处理路由	蓝牙网络

---

切换（Handoff/Handover）：当移动设备从一个基站的覆盖范围移动到另一个基站的范围时，会发生基站切换。就像你从一个小区走到另一个小区，换了一个"接待员"。

7.2 无线网络物理层

7.2.1 无线信道特性

电磁波基本参数（图7.2）

无线通信的本质是：发射天线中变化的电流产生电磁波，电磁波在空间传播，在接收天线中感应出电流。
一个正弦电磁波由以下参数描述：
幅度（Amplitude）：波的"高度"，代表信号强度（功率）
波长（Wavelength） $\lambda$：相邻两个波峰之间的距离（单位：米）
周期（Cycle time）：相邻两个波峰之间的时间间隔（单位：秒）
频率（Frequency） $f$：每秒完成的完整周期数，单位赫兹（Hz）
$$f=\frac{1}{\text{周期时间}}$$
电磁波以近似光速传播：
$$c\approx 3\times 10^8\text{ m/s}$$
波长与频率的关系：
$$\lambda =\frac{c}{f}$$
相位（Phase）：波在某时刻处于一个周期中的哪个位置，用 $0°$ 到 $360°$ 表示。

• 如果相位为 $270°$，就意味着已经完成了 $\frac{270}{360}=75\%$ 的周期。

一个正弦波的示意（ASCII）：
幅度
  |        /\        /\
  |       /  \      /  \
--+------/----\----/----\----> 时间/空间
  |     /      \  /      \
  |    /        \/        \
  |
  0°  90°  180° 270° 360°  (相位)
  |<------一个波长λ------->|

功率与带宽

功率（Power）：发射机每单位时间放入电磁波的能量，单位瓦（W）或毫瓦（mW）。可以理解为信号的"强度"。
工程师有时用**分贝毫瓦（dBm）**来表示功率：
$$P_{dBm}=10{\log }_{10}\left(\frac{P_{mW}}{1\text{ mW}}\right)$$
功率谱密度（Power Spectral Density）：信号的功率如何分布在不同频率上（图7.3a）。
带宽（Bandwidth）：信号所占频率范围的宽度，单位赫兹（Hz）。
图7.3b 的例子：WiFi 信道6，载波频率 $2.438$ GHz，带宽 $22$ MHz，范围从 $2.427$ GHz 到 $2.449$ GHz。

注意区分两种"带宽"：

• 物理带宽：频率范围宽度，单位 Hz
• 链路带宽：数据传输速率，单位 bps

两者相关但不同：物理带宽越大，通常可以支持更高的数据传输速率。
带宽与传输速率的例子：

• 20 MHz 宽的 802.11n WiFi 信道：最大 72.2 Mbps
• 40 MHz 宽的 802.11n WiFi 信道：最大 150 Mbps

噪声（图7.4）

接收到的信号 = 原始信号 + 噪声
噪声来源：

• 干扰发射机：同频段的其他设备（邻居的 WiFi、婴儿监视器、车库门遥控器）
• 电磁辐射体：电动机、微波炉
• 热噪声和电子噪声：发射/接收端硬件本身的电子噪声

原始信号:  /\/\/\/\/\/\/\/\/\/\/\/\
噪声:      ~^~~^~^^^^~~^~~~^~~^^~~~
接收信号:  /\/^/\^/\/\^/\/\/^^\/\/\
           ↑ 中间某段信号被噪声严重干扰，波形变形

信噪比（SNR）和香农定理

信噪比（Signal-to-Noise Ratio, SNR）：信号功率与噪声功率之比，用分贝（dB）表示：
$${\text{SNR}}_{dB}=10{\log }_{10}\left(\frac{\text{接收信号功率}}{\text{噪声功率}}\right)$$

• SNR = 0 dB 表示信号功率等于噪声功率（很差）
• WiFi 最低可接受 SNR 约 20 dB
• LTE 最低可接受 SNR 约 -5 至 18 dB（视调制方式而定）
  香农容量定理（Shannon’s Capacity Theorem）：
  给定信道带宽 $B$（Hz）和信噪比 SNR，该信道理论上能无错误传输的最大速率为：
  $$C=B{\log }_2\left(1+\frac{\text{接收信号功率}}{\text{噪声功率}}\right)\text{（bps）}$$
  其中 $C$ 是信道容量（Channel Capacity）上界。
  两个重要推论：

1. 带宽 $B$ 加倍 → 容量 $C$ 加倍（线性关系）
2. SNR 很高时，继续增加 SNR 对容量提升效果递减（对数关系，边际收益下降）

7.2.2 无线信道的三大物理特性

1. 路径损耗（Path Loss / Attenuation）

信号在传播过程中会衰减。在无障碍直线传播（自由空间）情况下：
$$\frac{P_{\text{接收}}}{P_{\text{发送}}}\sim \frac{1}{(f\cdot d{)}^2}$$
其中 $f$ 是频率，$d$ 是距离。
直觉解释（图7.5）：

发射点 ●
        \
         \──── 距离 d ────> [面积1份]
          \
           \─── 距离 2d ──> [面积4份]
            \
             \── 距离 3d ─> [面积9份]
同样的能量，扩散到更大的面积上，单位面积的功率就更小了。
面积按距离的平方增长 → 功率按距离的平方减小

路径损耗指数（Path Loss Exponent）：

• 自由空间（空旷）：指数 = 2
• 城市室外环境：指数 ≈ 3
• 室内建筑内：指数 ≥ 4
  频率越高，衰减越大：
• 低频（kHz级）：传播距离远，速率低 → 用于无线导航、航海
• 高频（GHz级）：传播距离近，速率高 → 用于蜂窝网络、WiFi

2. 隐藏终端问题（Hidden Terminal Problem，图7.6）

由于路径损耗，可能出现：

• A 和 B 能互相听到
• B 和 C 能互相听到
• A 和 C 互相听不到（A 和 C 对彼此是"隐藏的"）

信号强度
  |                  检测阈值
  |  A的信号  B的信号     C的信号
  |    \    /   \   /   /
  |     \  /     \ /   /
  |------\/-------X---/------> 空间位置
  |     / \      / \ /
  |    /   \    /   X
  |   A    B到达   C
  |   →←  (A和B互达)  →←(B和C互达)
  |   A到C信号已低于检测阈值，A和C互不可见

后果：A 和 C 同时向 B 发送数据时，它们各自监听信道发现"没人在发"（因为听不到对方），但它们的信号会在 B 处发生碰撞。这就是为什么 WiFi 使用 CSMA/CA 而不是 CSMA/CD。

3. 多径效应（Multipath，图7.7 和 图7.8）

发射的无线电波会沿多条路径到达接收方：

• 直线路径（Line-of-Sight, LoS）：最短最快
• 反射路径：经过建筑物、地面等反射，路程更长，到达更晚

发射塔                     接收汽车
   ●──── LoS 直线路径 ──────> ●
   ●──→ 建筑物反射 ──────────> ●  (稍晚到达)
   ●──→ 另一建筑反射 ─────────> ●  (更晚到达)
时间轴上收到的信号：
  [LoS脉冲][反射脉冲1][反射脉冲2]
  ←───────────────────────────────→ 时间

相干时间（Coherence Time $T_c$）：
发射方必须把相邻两个脉冲（符号）间隔足够大，保证第一个脉冲的所有反射都到达完毕后，第二个脉冲的 LoS 信号才到达。
$$\text{符号间隔}>T_c$$
如果不满足这个条件，相邻脉冲的反射会混叠在一起，接收方无法分辨。

7.2.3 天线技术：MIMO

从单天线到 MIMO

MIMO = Multiple-Input Multiple-Output：发射端和接收端都用多根天线。
优势：N 根接收天线 → 总接收功率约为单天线的 N 倍。
MIMO 利用多径的两种方式（图7.9）：
方式一：空间分集（Spatial Diversity）（图7.9a）
目标：提高可靠性，对抗多径衰落。
原理：同一份信息通过多个天线/路径发送，接收方获得多份略有不同的副本，可以合并取最优。

发射机                    接收机
  [x] ─────── H1,1() ──── y1 = H1,1(x)
  [x] ─────── H1,2() ──── y2 = H1,2(x)
两个接收天线收到同一信号x经过不同路径的版本，
接收机选择SNR更好的那个，或者两者加权合并。

方式二：空间复用（Spatial Multiplexing）（图7.9b）
目标：提高吞吐量，同时发送多路不同数据。
原理：发射端的不同天线同时发送不同的数据流，接收端用信号处理解出各路信号。

发射机                         接收机
  [x1] ─── H1,1() ─────────── y1 = H1,1(x1) + H2,1(x2)
       \─── H2,1() ─────────/
  [x2] ─── H1,2() ─────────── y2 = H1,2(x1) + H2,2(x2)
       \─── H2,2() ─────────/
接收机有两个方程两个未知数(x1, x2)，可以求解。

用联立方程组理解：
$$y_1=H_{1,1}(x_1)+H_{2,1}(x_2)$$
$$y_2=H_{1,2}(x_1)+H_{2,2}(x_2)$$
已知 $y_1,y_2$，估计信道响应 $H$，求 $x_1,x_2$。

波束赋形（Beamforming，图7.10）

普通天线：向四面八方均匀发射信号（类比：点灯泡，360°发光）
波束赋形：通过调整天线阵列中各天线的相位和幅度，在特定方向形成"波束"，集中能量（类比：手电筒，定向照射）
实现原理：

• 在想要增强的方向：各天线信号相长干涉（Constructive Interference）
• 在其他方向：各天线信号相消干涉（Destructive Interference）
  四大优势：

1. 目标方向信号强度提升 → 更高速率
2. 减少对其他方向用户的干扰
3. 扩大覆盖范围
4. 支持更多用户同时接入

SU-MIMO vs MU-MIMO（图7.10）

---

类型	全称	说明	应用
SU-MIMO	Single-User MIMO	多天线服务一个设备，提升该设备的速率或可靠性	WiFi（2-4根天线）
MU-MIMO	Multi-User MIMO	多天线同时服务多个设备，每个方向一个波束	5G基站（最多64个波束单元）

---

SU-MIMO（图7.10a）：
  基站 ──多天线──> 一个手机（多路信号全给同一个用户）
MU-MIMO（图7.10b）：
  基站 ──波束1──> 手机A（红色波束）
       ──波束2──> 手机B（蓝色波束）
       ──波束3──> 汽车C（绿色波束）
       ...（同时服务多个用户，互不干扰）

7.2.4 无线电频谱

无线电频谱 = $3$ Hz 到 $3$ THz 的电磁频谱范围。
频谱是国家资产，由各国政府分配管理，联合国 ITU 提供协调（但无监管权）。
两类频谱使用类型：
授权频谱（Licensed Spectrum）：

• 商业蜂窝运营商通过频谱拍卖获得使用权
• 美国、英国、印度的频谱拍卖金额高达数百亿美元
• 因此蜂窝服务必须收费以覆盖成本
  非授权频谱（Unlicensed Spectrum）：
• 任何人可以买设备使用，无需申请许可证
• 必须遵守功率限制等规定
• WiFi、蓝牙、Zigbee 等都在非授权频段工作
• 缺点：多方共用，相互干扰
  常用频谱总结（表7.1）：

---

频段	频率范围	用途	授权类型	特点
2.4 GHz	2.40–2.49 GHz	WiFi/蓝牙/Zigbee	非授权	覆盖广，但干扰多
5 GHz	5.17–5.83 GHz	WiFi	非授权	速率更高，干扰少
6 GHz	5.9–7.12 GHz	WiFi	非授权	最新WiFi6E使用
<1 GHz（低频）	各种低频	蜂窝2G/3G/4G/5G	授权	覆盖距离远（数十英里），速率50-250 Mbps
中频段	1.8/3.3-3.8 GHz	蜂窝2G/3G/4G/5G	授权	“黄金频段”，平衡距离（5英里）和速率（100-900 Mbps）
毫米波高频	26/40/50/66 GHz	5G	授权	距离极短（<1英里），速率极高（>3 Gbps）
915 MHz	902-928 MHz	LoRa/IoT	非授权	低功耗，远距离，低速率

---

频率与应用的直觉对应：

低频 (kHz–MHz)                        高频 (GHz–THz)
←────────────────────────────────────────────────────→
|                                                      |
覆盖距离远                                         覆盖距离近
速率低                                             速率高
穿透力强                                           穿透力弱
(AM广播/导航)  (FM广播)  (WiFi/蜂窝)  (毫米波5G/卫星)

核心公式汇总

波长与频率：
$$\lambda =\frac{c}{f},c\approx 3\times 10^8\text{ m/s}$$
信噪比（dB）：
$${\text{SNR}}_{dB}=10{\log }_{10}\left(\frac{P_{\text{signal}}}{P_{\text{noise}}}\right)$$
香农信道容量：
$$C=B{\log }_2\left(1+\text{SNR}\right)\text{（bps）}$$
自由空间路径损耗（接收/发送功率比）：
$$\frac{P_{\text{received}}}{P_{\text{transmitted}}}\sim \frac{1}{(f\cdot d{)}^2}$$

C++ 代码演示：香农定理计算器

#include <iostream>
#include <cmath>
#include <iomanip>
#include <string>
// 将 dBm 转换为 mW（线性功率）
// dBm = 10 * log10(P_mW / 1mW)
// => P_mW = 10^(dBm/10)
double dBm_to_mW(double dBm) {
    return std::pow(10.0, dBm / 10.0);
}
// 将线性功率比（如 SNR 线性值）转换为 dB
double linear_to_dB(double linear_ratio) {
    return 10.0 * std::log10(linear_ratio);
}
// 将 dB 转换为线性比值
double dB_to_linear(double dB) {
    return std::pow(10.0, dB / 10.0);
}
// 香农信道容量公式：C = B * log2(1 + SNR_linear)
// 参数：
//   bandwidth_Hz  - 信道带宽，单位 Hz
//   snr_linear    - 信噪比（线性值，非dB）
// 返回：最大信道容量，单位 bps
double shannon_capacity(double bandwidth_Hz, double snr_linear) {
    return bandwidth_Hz * std::log2(1.0 + snr_linear);
}
// 自由空间路径损耗（Friis公式，简化版）
// 返回：接收功率 / 发射功率 的比值
// 参数：
//   freq_Hz  - 信号频率，单位 Hz
//   dist_m   - 距离，单位 m
double free_space_path_loss_ratio(double freq_Hz, double dist_m) {
    // P_received / P_transmitted = (c / (4*pi*f*d))^2
    const double c = 3e8; // 光速 m/s
    const double pi = 3.14159265358979;
    double ratio = c / (4.0 * pi * freq_Hz * dist_m);
    return ratio * ratio;
}
// 打印分隔线
void print_separator() {
    std::cout << std::string(50, '-') << std::endl;
}
int main() {
    std::cout << std::fixed << std::setprecision(2);
    // ================================================
    // 演示1：香农容量定理
    // 计算不同SNR和带宽下的最大信道容量
    // ================================================
    std::cout << "=== 香农容量定理演示 ===" << std::endl;
    print_separator();
    // WiFi信道6：22 MHz带宽
    double wifi_bandwidth = 22e6; // 22 MHz = 22 * 10^6 Hz
    // 不同SNR值对应的最大容量
    double snr_dB_values[] = {10.0, 20.0, 30.0, 40.0};
    std::string snr_labels[] = {"10 dB", "20 dB", "30 dB", "40 dB"};
    std::cout << "WiFi信道，带宽 = 22 MHz" << std::endl;
    std::cout << std::setw(10) << "SNR(dB)"
              << std::setw(15) << "SNR(线性)"
              << std::setw(20) << "最大容量(Mbps)" << std::endl;
    print_separator();
    for (int i = 0; i < 4; i++) {
        double snr_linear = dB_to_linear(snr_dB_values[i]); // dB转线性
        double capacity = shannon_capacity(wifi_bandwidth, snr_linear);
        std::cout << std::setw(10) << snr_labels[i]
                  << std::setw(15) << snr_linear
                  << std::setw(20) << capacity / 1e6 // 转换为Mbps
                  << std::endl;
    }
    // ================================================
    // 演示2：带宽加倍对容量的影响（线性关系）
    // ================================================
    std::cout << std::endl;
    std::cout << "=== 带宽加倍对容量的影响（SNR固定=20dB）===" << std::endl;
    print_separator();
    double fixed_snr_linear = dB_to_linear(20.0); // 20 dB SNR
    double bandwidths[] = {20e6, 40e6, 80e6}; // 20/40/80 MHz
    std::string bw_labels[] = {"20 MHz (802.11n单信道)",
                                "40 MHz (802.11n双信道)",
                                "80 MHz (802.11ac)"};
    std::cout << std::setw(25) << "带宽"
              << std::setw(20) << "最大容量(Mbps)" << std::endl;
    print_separator();
    for (int i = 0; i < 3; i++) {
        double capacity = shannon_capacity(bandwidths[i], fixed_snr_linear);
        std::cout << std::setw(25) << bw_labels[i]
                  << std::setw(20) << capacity / 1e6
                  << std::endl;
    }
    // ================================================
    // 演示3：自由空间路径损耗
    // 同一发射功率，不同距离的接收功率
    // ================================================
    std::cout << std::endl;
    std::cout << "=== 自由空间路径损耗演示 ===" << std::endl;
    print_separator();
    double freq_wifi = 2.4e9;    // WiFi 2.4GHz
    double tx_power_mW = 100.0;  // 发射功率 100 mW
    double distances[] = {1.0, 10.0, 100.0, 1000.0}; // 1m, 10m, 100m, 1km
    std::string dist_labels[] = {"1 m", "10 m", "100 m", "1000 m"};
    std::cout << "频率 = 2.4 GHz，发射功率 = 100 mW" << std::endl;
    std::cout << std::setw(10) << "距离"
              << std::setw(20) << "接收功率(mW)"
              << std::setw(20) << "路径损耗(dB)" << std::endl;
    print_separator();
    for (int i = 0; i < 4; i++) {
        // 计算路径损耗比
        double loss_ratio = free_space_path_loss_ratio(freq_wifi, distances[i]);
        double rx_power = tx_power_mW * loss_ratio;         // 接收功率
        double path_loss_dB = -10.0 * std::log10(loss_ratio); // 路径损耗dB（正值表示损耗）
        std::cout << std::setw(10) << dist_labels[i]
                  << std::setw(20) << rx_power
                  << std::setw(20) << path_loss_dB
                  << std::endl;
    }
    // ================================================
    // 演示4：频率对路径损耗的影响（相同距离）
    // 5G毫米波 vs 4G中频 vs WiFi 2.4G
    // ================================================
    std::cout << std::endl;
    std::cout << "=== 频率对路径损耗的影响（距离固定=100m）===" << std::endl;
    print_separator();
    double fixed_dist = 100.0; // 100米
    double frequencies[] = {900e6, 2.4e9, 5e9, 28e9}; // 0.9G/2.4G/5G/28G Hz
    std::string freq_labels[] = {"900 MHz (4G低频)",
                                  "2.4 GHz (WiFi/4G)",
                                  "5 GHz (WiFi)",
                                  "28 GHz (5G毫米波)"};
    std::cout << std::setw(25) << "频率"
              << std::setw(20) << "路径损耗(dB)" << std::endl;
    print_separator();
    for (int i = 0; i < 4; i++) {
        double loss_ratio = free_space_path_loss_ratio(frequencies[i], fixed_dist);
        double path_loss_dB = -10.0 * std::log10(loss_ratio);
        std::cout << std::setw(25) << freq_labels[i]
                  << std::setw(20) << path_loss_dB
                  << std::endl;
    }
    // ================================================
    // 演示5：SNR计算
    // ================================================
    std::cout << std::endl;
    std::cout << "=== SNR计算示例 ===" << std::endl;
    print_separator();
    // 假设接收信号功率 10 mW，噪声功率 0.01 mW
    double signal_mW = 10.0;
    double noise_mW = 0.01;
    double snr_linear_val = signal_mW / noise_mW;
    double snr_dB_val = linear_to_dB(snr_linear_val);
    std::cout << "接收信号功率: " << signal_mW << " mW" << std::endl;
    std::cout << "噪声功率:     " << noise_mW << " mW" << std::endl;
    std::cout << "SNR (线性):   " << snr_linear_val << std::endl;
    std::cout << "SNR (dB):     " << snr_dB_val << " dB" << std::endl;
    std::cout << "WiFi最低可接受SNR约20dB，当前状态: "
              << (snr_dB_val >= 20.0 ? "合格" : "不合格") << std::endl;
    return 0;
}

预期输出

=== 香农容量定理演示 ===
--------------------------------------------------
WiFi信道，带宽 = 22 MHz
   SNR(dB)     SNR(线性)     最大容量(Mbps)
--------------------------------------------------
     10 dB          10.00             73.26
     20 dB         100.00            146.52
     30 dB        1000.00            219.79
     40 dB       10000.00            293.05
=== 带宽加倍对容量的影响（SNR固定=20dB）===
--------------------------------------------------
                   带宽        最大容量(Mbps)
--------------------------------------------------
   20 MHz (802.11n单信道)            133.20
   40 MHz (802.11n双信道)            266.40   ← 加倍！
         80 MHz (802.11ac)            532.80   ← 再加倍！
...

知识点总结（Mermaid 思维导图）

各概念类比总结

---

无线网络概念	生活类比
基站	小区门卫/收发室，所有快递必须经过它
下行/上行链路	快递派送（基站→你）/ 寄快递（你→基站）
切换（Handoff）	从一个小区走到另一个小区，换了管辖区
路径损耗	声音传远了就变小，距离越远越衰减
隐藏终端	两个人隔着一堵厚墙，互相听不到，但都在对中间人说话
多径效应	在山谷里喊话，直接声音和多个回声先后到达
相干时间	两次说话之间要等回声消散再说，否则混在一起
SNR	嘈杂餐厅里说话的清晰度，信噪比越高越清楚
香农容量	在一定带宽和SNR下，信道理论上的最大数据传输速率
波束赋形	手电筒 vs 灯泡：手电筒把光集中到一个方向
MU-MIMO	一个转台同时给多个方向的人服务（不同方向各一个波束）
授权频谱	需要买牌照才能用的频道（贵但独占，不受他人干扰）
非授权频谱	公共频道，人人可用，但容易互相干扰（类比公共场所）

---

第7章 7.2.2 编码与调制 + 7.3.1 无线信道共享 详细解析

7.2.2 编码与调制：从比特到符号到波形

整体流程概览

物理层的核心任务：把上层链路层交来的0/1比特，变成能在空气中传播的电磁波，并在接收端还原回来。

发射端（Transmitter）：
  链路层比特
     |
     v
  [1. 编码 Coding]     ← 加冗余、打乱顺序，抗噪声
     |
     v
  [2. 调制 Modulation] ← 把比特/符号映射到波形（幅度/频率/相位）
     |
     v
  电磁波 ~~~> 无线信道 ~~~>
接收端（Receiver）：
  ~~~> 电磁波
     |
     v
  [解调 Demodulation]  ← 从波形中提取符号
     |
     v
  [解码 Decoding]      ← 去冗余，还原比特
     |
     v
  链路层比特

还有一条反馈通道：接收端把当前信道质量（SNR/误码率）反馈给发射端，让发射端动态选择最合适的调制方式（这就是自适应调制）。

一、物理层编码（Physical-layer Coding）

为什么要编码？

无线信道有噪声，噪声会把某些比特"打坏"（1变0，0变1）。编码的目的是加保护，让接收端即使收到损坏的比特也能恢复原始数据。

注意：这里的编码和第6章讲的链路层CRC是两回事！

• 链路层CRC：用来检测帧是否出错
• 物理层编码：用来纠正比特错误（加冗余位）
• 物理层会对链路层帧（包括CRC位）一视同仁地进行保护

编码方法：冗余 + 交织

步骤1：加冗余（复制比特）
原始8个比特：

d1 d2 d3 d4 d5 d6 d7 d8

每个比特复制一份，扩展为16个比特（$d_i^{\prime }$ 表示 $d_i$ 的副本）：

d1 d1' d2 d2' d3 d3' d4 d4' d5 d5' d6 d6' d7 d7' d8 d8'

步骤2：交织（打乱顺序）
将冗余位分散开来：

d1 d5 d2 d6 d3 d7 d4 d8 d5' d1' d6' d2' d7' d3' d8' d4'

为什么要交织？ 防止**突发错误（Burst Error）**把一个比特的所有副本都打坏。
类比：

• 不交织：把鸡蛋都放一个篮子，篮子摔了全坏
• 交织后：鸡蛋分散放，一个篮子摔了，每个种类的鸡蛋还剩一个
  步骤3：发送，假设中间3个连续比特被噪声打坏（用x表示）
  发出的信号：

d1 d5 d2 d6 d3 d7 [x x x] d1' d6' d2' d7' d3' d8' d4'
                   ↑连续3个比特损坏（突发错误）

步骤4：接收端反向解交织
接收端把顺序还原：

d1 d1'  d2 d2'  d3 d3'  [x] d4  d5 [x]  d6 d6'  d7 d7'  d8 [x]

虽然 $d_4,d_5,d_8$ 各自少了一个副本，但因为它们的另一个副本还在，接收端仍然能恢复全部原始比特！

交织编码的防突发错误原理（ASCII示意）：
不交织：
  [d1][d1'][d2][d2'][d3][d3']...
       ↑↑↑↑↑↑
       连续噪声把d1'、d2、d2'全打坏，d2彻底丢失
交织后：
  [d1][d5][d2][d6][d3][d7]...
       连续噪声打坏的是d5、d2、d6，
       但d2的副本d2'还完好，可以恢复！

二、调制（Modulation）

调制 = 把比特"写"进载波信号的过程。有三种基本方式，分别改变载波的幅度、频率、相位。

2.1 三种基本调制方式

幅度调制（ASK，Amplitude Shift Keying）
用信号的高低来区分0和1：

• 幅度 = 0 → 表示比特 “0”
• 幅度 = 1 → 表示比特 “1”

比特:  0      1      1      0      1
幅度:
  1|       ___    ___          ___
   |      |   |  |   |        |   |
  0|______|   |__|   |________|   |___
        ↑"0"时幅度为0，"1"时幅度为1

频率调制（FSK，Frequency Shift Keying）
用信号的**疏密（频率高低）**来区分0和1：

• 低频（疏） → 表示比特 “0”
• 高频（密） → 表示比特 “1”

比特:    0           1           0
        /\/\/\    /\/\/\/\/\    /\/\/\
      ↑稀疏(低频)  ↑密集(高频)  ↑稀疏(低频)

相位调制（PSK，Phase Shift Keying）
用信号的**起始方向（相位）**来区分0和1：

• 从零点上升开始（$0°$） → 表示 “0”
• 从零点下降开始（$180°$，反相） → 表示 “1”

比特 "0"（相位0°）：     比特 "1"（相位180°）：
    /\                       \/
   /  \                     /  \
--/----\--/---          ---\----/---\
        \/                    \/
↑从零上升开始             ↑从零下降开始（反相）

2.2 QPSK：一次传2个比特

基本思路：为什么只用2个相位值传1个比特？用4个相位值，每次可以传2个比特！
每次把2个连续比特打包成1个符号（Symbol）：

比特对	符号	相位
00	“00”	45°
01	“01”	135°
10	“10”	225°
11	“11”	315°

---

这就是 QPSK（Quadrature Phase Shift Keying，正交相移键控）。
优势：符号速率 = 比特速率的 $\frac{1}{2}$，每个符号有更多时间处理，信号质量更好。
星座图（Constellation Diagram）：
星座图是一种直观展示调制方案的图，每个点代表一个符号：

• 点到原点的距离 = 幅度
• 点相对于正东方向的角度 = 相位
  QPSK 星座图（ASCII示意）：

          虚轴 (Q)
           |
  "01"     |     "00"
  135°  •  |  •  45°
           |
-----------+-----------  实轴 (I)
           |
  "10"  •  |  •  "11"
  225°     |     315°
           |
四个点幅度相同（距原点距离相同），相位相差90°

2.3 QAM：同时改变幅度和相位

QPSK 只改变相位，QAM 同时改变相位和幅度，这样能放更多的点，每个符号携带更多比特。
每个符号携带的比特数：
$$\text{每符号比特数}={\log }_2(\text{符号总数})$$

调制方式	符号数	每符号比特数	应用场景
4-QAM（= QPSK）	4	${\log }_{2}4=2$ 位	信道差时使用
16-QAM	16	${\log }_{2}16=4$ 位	中等信道质量
64-QAM	64	${\log }_{2}64=6$ 位	信道好时使用
256-QAM	256	${\log }_{2}256=8$ 位	信道很好
1024-QAM	1024	${\log }_{2}1024=10$ 位	WiFi-6
4096-QAM	4096	${\log }_{2}4096=12$ 位	WiFi-7

---

16-QAM 星座图（ASCII示意）：

Q轴
 |
 | • • • •    ← 每行4个点（4种幅度/相位组合）
 | • • • •
-+-----------  I轴
 | • • • •
 | • • • •
共16个点，每个点代表4个比特（"0000"~"1111"）
点越密集，相邻点越近，噪声更容易导致判断错误

噪声如何导致错误（以16-QAM为例）：

发射"1111"：               接收端测量到的实际位置（噪声影响）：
        ·← 实际发射点       ·   噪声把点往左偏了
     (理想位置)            · ·  大多数测量点仍在"1111"附近
                          ·  但有一个点偏进了"1011"的范围！
                              → 误判为"1011"，产生误码

2.4 自适应调制（Adaptive Modulation）

核心问题：阶数越高的QAM，速率越高，但抗噪声能力越差。如何在速率和可靠性之间取得最佳平衡？
答案：根据当前信道的SNR，动态切换调制方式！
以误码率（BER）目标 $10^{-4}$ 为例：

SNR 范围	使用调制方式	每符号比特数	速率
SNR < 13 dB	4-QAM	2	低
13 ≤ SNR < 17 dB	16-QAM	4	中
SNR ≥ 17 dB	64-QAM	6	高

---

自适应调制工作流程（Mermaid）：

类比：就像开车时自动变速箱会根据路况自动换挡——上坡（信道差）换低挡保可靠，平路（信道好）换高挡提速度。

三、7.3.1 无线信道共享

多个设备需要共享同一个无线信道，如何防止"打架"？本节介绍两种核心技术：OFDMA 和 CSMA/CA。

3.1 FDM → OFDM → OFDMA 的演进

FDM（频分复用）：把整个频带切成若干子信道，不同用户用不同子信道，子信道之间留**保护带（Guard Band）**以防干扰。

FDM（有保护带）：
频率
 |  [子信道1]  [保护][子信道2]  [保护][子信道3]
 |  |        | |   | |        | |   | |        |
 +--+--------+-+---+-+--------+-+---+-+--------+-> 频率
              ↑保护带（浪费频谱）

OFDM（正交频分复用）：子载波之间数学正交，允许频谱重叠但不互相干扰，省去保护带，频谱利用率更高。

OFDM（子载波正交，可重叠）：
功率
 |    /\    /\    /\    /\
 |   /  \  /  \  /  \  /  \
 |  / /\ \/ /\ \/ /\ \/ /\ \
 | / /  \/  /  \/  /  \/  \ \
 |/ /    \  /    \  /    \  \\
 +--+----+--+----+--+----+----> 频率
   每个子载波在其他子载波的峰值处为零（正交性）
   子载波可以重叠，不需要保护带

OFDMA（正交频分多址）= OFDM + 时分：
把频率维度（子信道）和时间维度（时隙）组合成一个二维资源网格，灵活分配给不同用户。

OFDMA 资源网格（ASCII）：
时间 →
  t1      t2      t3      t4      t5
  ┌──────┬──────┬──────┬──────┬──────┐ ← 子信道12
  │用户A │用户A │用户B │用户B │      │
  ├──────┼──────┼──────┼──────┼──────┤ ← 子信道11
  │用户A │用户A │用户B │      │用户C │
  ├──────┼──────┼──────┼──────┼──────┤ ← 子信道10
  │      │用户A │      │用户B │用户C │
频 ├──────┼──────┼──────┼──────┼──────┤ ← 子信道9
率 │      │      │用户C │用户C │      │
↑  └──────┴──────┴──────┴──────┴──────┘
   每个格子 = 1个资源单元（RE）= 最小调度单位
   用户A获得多个RE，用户B、C也各获得若干RE

资源单元（RE）的大小：

网络类型	子信道带宽	时隙时长
4G/5G	15 kHz	$66.6\mu s$
WiFi (OFDMA)	78 kHz	$12.8\mu s$

---

资源块（RB / RU）：多个相邻RE组合在一起作为一个调度单位：

• 4G网络中，一个 RB = 12个子信道 × 7个时隙 = 84个符号
• WiFi OFDMA 中叫 RU（Resource Unit）

4G 资源块（RB）结构：
子信道
 12 [·][·][·][·][·][·][·]
 11 [·][·][·][·][·][·][·]
 10 [·][·][·][·][·][·][·]
  9 [·][·][·][·][·][·][·]
  8 [·][·][·][·][·][·][·]
  7 [·][·][·][·][·][·][·]
  6 [·][·][·][·][·][·][·]
  5 [·][·][·][·][·][·][·]
  4 [·][·][·][·][·][·][·]
  3 [·][·][·][·][·][·][·]
  2 [·][·][·][·][·][·][·]
  1 [·][·][·][·][·][·][·]
     t1  t2  t3  t4  t5  t6  t7  →时间
  [·] = 1个RE = 1个符号
  共12×7=84个RE，构成1个RB

3.2 CSMA/CA：WiFi的信道接入协议

为什么不能用 CSMA/CD？

有线以太网用 CSMA/CD（冲突检测）：一边发送，一边监听，发现碰撞立刻停止。
但无线网络有两个致命问题：
问题1：无法检测碰撞
无线发射信号比接收到的信号强几千倍，发射端自己的信号会"淹没"收到的微弱碰撞信号，根本听不到碰撞。

类比：你在麦克风前大喊，根本听不清旁边人的低语。

问题2：隐藏终端
A 和 C 互相听不到，但都在向 B 发送，在 B 处发生碰撞，而 A 和 C 各自都认为信道空闲。

CSMA/CA 的设计思路：碰撞避免（Collision Avoidance）

既然无法检测碰撞，就尽量提前避免碰撞发生。同时增加链路层 ACK 确认机制。

CSMA/CA 完整协议流程

时间线示意（ASCII）：

信道状态:  [忙忙忙忙忙忙忙忙忙][DIFS][空][空][空][空][空][空][帧帧帧帧帧帧][SIFS][ACK]
                              ↑                            ↑
                           等DIFS后                      发送完整帧
                           开始倒计退避                   等待ACK
  DIFS = Distributed Inter-Frame Space（分布式帧间间隔，发送前的等待时间）
  SIFS = Short Inter-Frame Space（短帧间间隔，接收方回复ACK前的等待时间，比DIFS短）
  SIFS < DIFS 保证ACK优先于新的数据帧

退避机制（Binary Exponential Backoff，二进制指数退避）：
第 $n$ 次碰撞后，从 $[0,2^n-1]$ 中随机选一个整数 $K$ 作为退避时隙数：
$$\text{退避时间}=K\times \text{时隙长度},K\in [0,2^n-1]$$

碰撞次数	退避范围
第1次	$[0,1]$
第2次	$[0,3]$
第3次	$[0,7]$
第n次	$[0,2^n-1]$

---

CSMA/CA vs CSMA/CD 核心对比

CSMA/CD（以太网）：           CSMA/CA（WiFi）：
  发前监听                      发前监听
  发现忙就等                    发现忙就退避（随机等）
  空了就立刻发                  空了也要先退避再发
  发的同时检测碰撞               无法检测碰撞，发就整帧发完
  发现碰撞立刻停止               靠ACK判断是否成功
  碰撞处理代价小                 碰撞代价大（整帧白发）
  → "先动再看"                  → "先想再动"

为什么 CSMA/CA 空闲时也要先退避？
假设A和B都在等第三个人C发完，C一停：

• CSMA/CD：A和B同时发→碰撞→停止→代价小
• CSMA/CA：A和B如果同时发→碰撞→整帧白发→代价大！
  所以WiFi让A和B在C发完后都先随机退避，选了不同退避值的那个先发，另一个听到后冻结计数器，等待，这样大概率避免碰撞。

C发完后的场景（ASCII时间线）：
        C发完
          |
          v
  A:[DIFS][退避=3][3][2][1][0]──发──────────帧──────────[等ACK]
  B:[DIFS][退避=7][7][6][6][6][6][冻结,等A发完][5][4][3]...
                           ↑↑
                       A先开始发，B听到A在发，冻结计数器
                       等A发完、收到ACK后，B才继续倒计

C++ 代码演示

1. QAM 调制阶数与比特数计算

#include <iostream>
#include <vector>
#include <utility>
#include <cmath>
#include <string>
#include <iomanip>
// 计算 QAM 每个符号携带的比特数
// QAM阶数 M → 每符号比特数 = log2(M)
int bits_per_symbol(int qam_order) {
    // log2(M) = ln(M) / ln(2)
    return static_cast<int>(std::log2(qam_order));
}
// 根据SNR（dB）推荐调制方式
// 目标：BER < 1e-4
// SNR < 13dB  → 4-QAM
// 13 <= SNR < 17dB → 16-QAM
// SNR >= 17dB → 64-QAM
std::string recommend_modulation(double snr_dB) {
    if (snr_dB < 13.0) {
        return "4-QAM (QPSK)";
    } else if (snr_dB < 17.0) {
        return "16-QAM";
    } else {
        return "64-QAM";
    }
}
// 计算理论最大吞吐量
// 吞吐量 = 符号速率 × 每符号比特数
// 这里用带宽近似符号速率（奈奎斯特定理：符号速率 ≤ 2B）
double max_throughput_bps(double bandwidth_Hz, int qam_order) {
    int bps = bits_per_symbol(qam_order);
    // 假设符号速率 = 带宽（简化）
    return bandwidth_Hz * bps;
}
int main() {
    std::cout << std::fixed << std::setprecision(1);
    // ================================================
    // 演示1：各QAM阶数的比特携带量
    // ================================================
    std::cout << "=== QAM 各阶数的比特携带量 ===" << std::endl;
    std::cout << std::setw(12) << "QAM阶数"
              << std::setw(16) << "每符号比特数"
              << std::setw(20) << "符号数" << std::endl;
    std::cout << std::string(48, '-') << std::endl;
    // 常见QAM阶数列表
    std::vector qam_orders = {4, 16, 64, 256, 1024, 4096};
    for (int M : qam_orders) {
        int bps = bits_per_symbol(M);
        std::cout << std::setw(12) << (std::to_string(M) + "-QAM")
                  << std::setw(16) << bps
                  << std::setw(20) << M << std::endl;
    }
    // ================================================
    // 演示2：自适应调制——根据SNR动态选择调制方式
    // ================================================
    std::cout << std::endl;
    std::cout << "=== 自适应调制：根据SNR选择调制方式 ===" << std::endl;
    std::cout << std::setw(12) << "SNR(dB)"
              << std::setw(18) << "推荐调制方式"
              << std::setw(16) << "每符号比特数" << std::endl;
    std::cout << std::string(46, '-') << std::endl;
    // 模拟SNR从差到好的变化
    std::vector snr_values = {5.0, 10.0, 12.9, 13.0, 15.0, 17.0, 20.0, 30.0};
    for (double snr : snr_values) {
        std::string mod = recommend_modulation(snr);
        // 根据调制方式获取阶数
        int order = (snr < 13.0) ? 4 : (snr < 17.0) ? 16 : 64;
        int bps = bits_per_symbol(order);
        std::cout << std::setw(12) << snr
                  << std::setw(18) << mod
                  << std::setw(16) << bps << std::endl;
    }
    // ================================================
    // 演示3：OFDMA 资源块计算
    // ================================================
    std::cout << std::endl;
    std::cout << "=== 4G OFDMA 资源块（RB）参数 ===" << std::endl;
    // 4G RB 参数
    const int subcarriers_per_rb = 12;        // 每RB的子载波数
    const int timeslots_per_rb   = 7;         // 每RB的时隙数
    const double subcarrier_bw_kHz = 15.0;    // 子载波带宽 15 kHz
    const double timeslot_us       = 66.6;    // 时隙时长 66.6 微秒
    int symbols_per_rb = subcarriers_per_rb * timeslots_per_rb;
    double rb_bandwidth_kHz = subcarriers_per_rb * subcarrier_bw_kHz;
    double rb_duration_ms   = timeslots_per_rb * timeslot_us / 1000.0;
    std::cout << "每RB子载波数:  " << subcarriers_per_rb << " 个" << std::endl;
    std::cout << "每RB时隙数:    " << timeslots_per_rb << " 个" << std::endl;
    std::cout << "每RB符号总数:  " << symbols_per_rb << " 个" << std::endl;
    std::cout << "RB占用带宽:    " << rb_bandwidth_kHz << " kHz" << std::endl;
    std::cout << "RB持续时间:    " << rb_duration_ms << " ms" << std::endl;
    // 计算不同QAM下的RB数据量
    std::cout << std::endl;
    std::cout << "=== 不同调制下单个RB的承载比特数 ===" << std::endl;
    std::cout << std::setw(12) << "调制方式"
              << std::setw(16) << "每符号比特"
              << std::setw(20) << "每RB总比特" << std::endl;
    std::cout << std::string(48, '-') << std::endl;
    std::vector<std::pair<std::string, int>> mods = {
        {"4-QAM",  4},
        {"16-QAM", 16},
        {"64-QAM", 64},
        {"256-QAM",256}
    };
    for (auto& [name, order] : mods) {
        int bps = bits_per_symbol(order);
        int total_bits = symbols_per_rb * bps;
        std::cout << std::setw(12) << name
                  << std::setw(16) << bps
                  << std::setw(20) << total_bits << std::endl;
    }
    // ================================================
    // 演示4：CSMA/CA 退避时间模拟
    // ================================================
    std::cout << std::endl;
    std::cout << "=== CSMA/CA 二进制指数退避模拟 ===" << std::endl;
    std::cout << "碰撞次数 | 退避范围 | 示例退避时隙数" << std::endl;
    std::cout << std::string(45, '-') << std::endl;
    // 模拟退避窗口增长
    // 第n次碰撞后退避范围：[0, 2^n - 1]
    for (int collision = 1; collision <= 6; collision++) {
        // 退避窗口大小（CW = Contention Window）
        int cw_max = static_cast<int>(std::pow(2, collision)) - 1;
        // 示例：取中间值作为演示
        int example_k = cw_max / 2;
        // 假设每个时隙 9 微秒（802.11 标准）
        double slot_us = 9.0;
        double backoff_us = example_k * slot_us;
        std::cout << std::setw(8) << collision
                  << "  | [0, " << std::setw(3) << cw_max << "]"
                  << "  | K=" << std::setw(3) << example_k
                  << " → 退避 " << std::setw(6) << backoff_us << " us"
                  << std::endl;
    }
    return 0;
}

预期输出

=== QAM 各阶数的比特携带量 ===
     QAM阶数    每符号比特数              符号数
------------------------------------------------
      4-QAM               2                   4
     16-QAM               4                  16
     64-QAM               6                  64
    256-QAM               8                 256
   1024-QAM              10                1024
   4096-QAM              12                4096
=== 自适应调制：根据SNR选择调制方式 ===
     SNR(dB)      推荐调制方式    每符号比特数
----------------------------------------------
         5.0    4-QAM (QPSK)               2
        10.0    4-QAM (QPSK)               2
        12.9    4-QAM (QPSK)               2
        13.0        16-QAM                 4
        15.0        16-QAM                 4
        17.0        64-QAM                 6
        20.0        64-QAM                 6
        30.0        64-QAM                 6
=== 4G OFDMA 资源块（RB）参数 ===
每RB子载波数:  12 个
每RB时隙数:    7 个
每RB符号总数:  84 个
RB占用带宽:    180.0 kHz
RB持续时间:    0.5 ms
=== 不同调制下单个RB的承载比特数 ===
    调制方式      每符号比特        每RB总比特
------------------------------------------------
      4-QAM               2                 168
     16-QAM               4                 336
     64-QAM               6                 504
    256-QAM               8                 672
=== CSMA/CA 二进制指数退避模拟 ===
碰撞次数 | 退避范围 | 示例退避时隙数
---------------------------------------------
       1  | [0,   1]  | K=  0 → 退避    0.0 us
       2  | [0,   3]  | K=  1 → 退避    9.0 us
       3  | [0,   7]  | K=  3 → 退避   27.0 us
       4  | [0,  15]  | K=  7 → 退避   63.0 us
       5  | [0,  31]  | K= 15 → 退避  135.0 us
       6  | [0,  63]  | K= 31 → 退避  279.0 us

核心概念总结

各概念快速记忆类比

---

概念	生活类比
物理层编码+交织	把重要文件存多份，分散放不同地方，一处着火不会全丢
ASK（幅度调制）	声音大小表示不同内容（大声=1，小声=0）
FSK（频率调制）	声调高低表示不同内容（高音=1，低音=0）
PSK（相位调制）	顺时针开始=0，逆时针开始=1
QPSK	用4个方向（北/西/南/东）各表示一种符号，一次说2个比特
16-QAM	用16种不同的"大小+方向"组合，一次传4个比特
自适应调制	信号好时（高速公路）用高挡，信号差时（山路）用低挡
OFDM	多人同时在不同频率说话，数学保证互不干扰，不需要"静音间隔"
OFDMA资源块	把时间和频率做成座位表，基站给不同用户分配不同座位
CSMA/CA	礼貌地等别人说完才说，但还是可能同时开口，靠随机等待减少碰撞
ACK确认	说完话等对方说"我听到了"，没回应就重说
DIFS	轮到你说话前，先清嗓子等一小会（给高优先级帧让路）
SIFS	你说完，对方回复前的极短停顿（比DIFS短，保证ACK优先）

---

5G RAN：无线链路层 详细解析

本文对应教材第7章相关内容，结合图7.31～7.39，用通俗语言解释5G无线接入网链路层的核心知识点。

目录

1. 5G RAN 协议栈总览
2. 链路层各子层详解
3. 基站功能拆分：解聚合架构
4. SD-RAN：软件定义无线接入网
5. 网络发现与附着
6. MAC 调度算法
7. 能耗管理：休眠与唤醒

1. 5G RAN 协议栈总览

1.1 什么是 RAN？

RAN（Radio Access Network，无线接入网）是用户设备（手机、平板等）与核心网之间的"桥梁"，负责通过无线电波传递数据。

1.2 用户平面 vs 控制平面

和有线网络一样，5G RAN 的链路层也分两个平面：

平面	英文	职责	比喻
用户平面	User Plane	传输实际数据（视频、网页等）	高速公路上跑的车
控制平面	Control Plane	管理无线资源、连接状态、移动性	交警和路标系统

---

1.3 图7.31 协议栈结构（ASCII 示意）

设备端 (Device)                    基站端 (Base Station)
+---------------------------+      +---------------------------+
|  用户平面   |  控制平面   |      |  控制平面  |  用户平面   |
|  Network   |             |      |            |  Network   |
+------------+-------------+      +------------+------------+
|    SDAP    |    RRC      |<---->|    RRC     |    SDAP    |
+------------+-------------+      +------------+------------+
|         PDCP             |<---->|          PDCP            |
+--------------------------+      +--------------------------+
|          RLC             |<---->|           RLC            |
+--------------------------+      +--------------------------+
|          MAC             |<---->|           MAC            |
+--------------------------+      +--------------------------+
|        Physical          |<---->|         Physical         |
+--------------------------+      +--------------------------+
           |                                   |
      无线电波  <================================>  无线电波

• 蓝色（控制平面）：RRC 负责控制逻辑
• 绿色（用户平面）：SDAP -> PDCP -> RLC -> MAC -> PHY 逐层处理数据
• 虚线双向箭头：表示两端相同子层之间存在"逻辑连接"，实际消息通过物理信道传输

2. 链路层各子层详解

5G RAN 链路层从上到下分为5个子层，数据包就像一封信，每过一层就被套上一个新信封（加头部）。

2.1 层次结构全貌

2.2 RRC：无线资源控制（控制平面核心）

职责（可类比为"网络管家"）：

• 建立、维护、释放链路层逻辑信道（相当于"开通/关闭通道"）
• 管理每个设备的连接状态（活跃、休眠、空闲）
• 管理设备移动性（切换基站，即"漫游"）
• 测量并上报无线信道质量
  RRC 通过在基站和用户设备之间发送RRC 协议消息来完成工作，这些消息承载在物理控制信道上传输。

2.3 SDAP：服务数据适配协议（用户平面最顶层）

职责：QoS（服务质量）流管理

• 为不同的数据流（如视频通话 vs 普通网页）分配 QoS Flow ID
• 将数据流映射到对应的无线资源上
• 打个比方：就像邮局按包裹的优先级分类（加急件走快递，普通件走平邮）

2.4 PDCP：包数据汇聚协议

职责：

• IP 头部压缩：把冗长的 IP 头部压缩，节省无线信道带宽
• 加密（可选）：保护数据安全，防止被窃听
• 完整性校验（可选）：确保数据在传输中未被篡改
  比喻：PDCP 就像快递公司的打包+贴防伪标签环节。

2.5 RLC：无线链路控制

职责：

• 分段与重组：把大数据包切成小块发送，接收端再拼回来
• 可靠传输：使用 ARQ（自动重传请求）协议，通过序列号、循环冗余校验（CRC）、ACK/NACK 消息保证数据正确到达
  ARQ 简单流程：

发送端                    接收端
  |  --- 数据帧(seq=1) -->  |
  |  <-- ACK(seq=1)  ----  |   (收到了，没问题)
  |  --- 数据帧(seq=2) -->  |
  |  <-- NACK(seq=2) ----  |   (没收到或出错，请重发)
  |  --- 数据帧(seq=2) -->  |   (重传)
  |  <-- ACK(seq=2)  ----  |

2.6 MAC：媒体访问控制

职责：调度（Scheduling）——决定"谁在什么时候用哪段频谱发数据"

• 将链路层帧分割成小块，映射到 OFDMA 资源块（Resource Block，RB） 上
• 负责下行（基站→设备）和上行（设备→基站）的传输调度
• 详细调度算法见第6节

2.7 数据包在各子层的封装过程

原始 IP 数据报
+---------------------------+
|        IP 数据报           |
+---------------------------+
        经过 SDAP 加头
+------+--------------------+
|SDAP头|     IP 数据报       |
+------+--------------------+
        经过 PDCP 加头
+-----+------+--------------+
|PDCP头|SDAP头|   IP 数据报   |
+-----+------+--------------+
        经过 RLC 分段加头
+----+-----+------+---------+
|RLC头|PDCP头|SDAP头| IP片段  |
+----+-----+------+---------+
        经过 MAC 加头
+---+----+-----+------+------+
|MAC头|RLC头|PDCP头|SDAP头|数据|
+---+----+-----+------+------+
        由 PHY 层调制发送

3. 基站功能拆分：解聚合架构

3.1 为什么要"拆分"基站？

早期 2G/3G/4G 的基站是一个整体"黑盒子"，所有功能由单一厂商实现，造成：

• 厂商垄断，成本高
• 创新困难，无法灵活升级
  5G 开始将基站"拆分"（Disaggregation）成多个功能单元，不同厂商可以提供不同单元的实现，相互竞争，降低成本，促进创新——这和 SDN 把控制平面从路由器中独立出来的思路完全一致。

3.2 三个功能单元（图7.33）

---

单元	英文全称	包含功能	实时性要求	通常部署位置
CU	Central Unit	RRC + SDAP + PDCP	近实时	云端或边缘云
DU	Distributed Unit	RLC + MAC + 部分PHY	实时	靠近基站
RU	Radio Unit	D/A转换 + 射频前端	严格实时	基站天线处

---

关键理解：越靠近天线（RU），对实时性要求越高；越靠近核心网（CU），可以放到云端处理。

4. SD-RAN：软件定义无线接入网

4.1 类比 SDN

还记得第5章的 SDN（软件定义网络）吗？它把路由器的控制平面抽离出来，放到集中的控制器上。SD-RAN 对 RAN 做了同样的事情：

传统 RAN                        SD-RAN
+---------+                  +-----------+
|  RRC    |                  | SD-RAN    |
| (嵌入   |       vs         | Controller|
|  基站)  |                  +-----------+
+---------+                       |
                              +---------+
                              |  数据平面|
                              |  (基站) |
                              +---------+

4.2 SD-RAN 控制器的三大组件（图7.34）

三大组件详解：
① 控制平面代理（Control Plane Proxy）

• 对外：实现与5G核心网的标准接口（让核心网"看不出"内部是SDN还是传统实现）
• 对内：转发控制命令给 RIC
  ② 实时智能控制器（RIC, Real-Time Intelligent Controller）
• 相当于 SDN 里的"控制器大脑"
• 内含通信层（下发命令给数据平面）
• 内含状态管理层（存储全网信道状态、连接状态等信息到 R-NIB）
• 内含与 xApp 的接口
  ③ xApps（控制应用程序）
• 运行在 RIC 之外的独立软件进程
• 功能举例：负载均衡、设备切换（Handover）、QoS 保障等
• 可以由不同厂商开发，只要遵循标准接口（OpenRAN 理念）

5. 网络发现与附着

5.1 什么是"附着"？

设备（手机）开机或进入新区域后，需要找到附近的网络并"注册"进去，这个过程叫网络关联（Network Association）。
基站会定期广播信标消息（Beacon），告诉周围设备：“我在这里，来连我吧！”

5.2 WiFi 附着（图7.35）——3步简单握手

AP1 广播信标 (Beacon)      AP2 广播信标 (Beacon)
        \                        /
         \          步骤1        /
          v                    v
              设备 H1 扫描信道
              选择信号最强的 AP2
                     |
          步骤2      v
    H1 -----[关联请求 Association Request]-----> AP2
                     |
          步骤3      v
    H1 <----[关联响应 Association Response]----- AP2
                     |
          完成关联，获取 DHCP IP 地址

关联成功后，设备会通过 DHCP 获得 IP 地址，就像一台普通的有线电脑一样加入网络子网。

5.3 5G 附着（图7.36）——多步骤复杂过程

5G 的附着比 WiFi 复杂得多，分为以下阶段：
阶段一：读取基站广播信息

基站广播内容（按顺序）：
1. PSS (主同步信号)     -> 设备用来同步时钟
2. SSS (辅同步信号)     -> 提供网络初步标识符
3. MIB (主信息块)       -> 子载波间隔、小区是否开放
   PSS + SSS + MIB = SSB (系统信号块)
4. SIBs (系统信息块)    -> 详细网络参数，最多20个
   最重要的 SIB1 (每80ms广播)：
   - MCC (移动国家码)
   - MNC (移动网络码)
   - 基站标识符
   - 最低接收信号质量要求

阶段二：设备发起连接请求
设备决定要加入此网络，但基站还不知道设备存在，因此设备使用随机接入信道发送：

设备 H1 ----[RRC 连接建立请求]----> 基站2

阶段三：基站响应

设备 H1 <---[RRC 连接建立响应]----- 基站2

此时设备和基站可以交换控制消息，但设备还未完成完整的网络接入（还需要身份认证和获取IP地址，在核心网部分完成）。
WiFi vs 5G 附着对比

对比项	WiFi	5G
信标类型	单一 Beacon 帧	SSB + 多个 SIB
时钟同步	不需要	需要（PSS）
连接请求	802.11 关联请求帧	RRC 连接建立请求
复杂度	简单（3步）	复杂（多阶段）
完整入网	关联后即完成	还需核心网认证

---

6. MAC 调度算法

6.1 为什么无线调度很重要？

在有线网络中，所有设备的链路速率基本固定（如1Gbps以太网），调度顺序对总吞吐量影响不大。
但在无线网络中，不同设备的信道质量差异巨大：

• 靠近基站、视距良好的设备：信道质量好，可以用高阶调制，速率高
• 远离基站、有遮挡的设备：信道质量差，速率低
  因此，选择给哪个设备分配资源块（RB），直接影响整体吞吐量和用户体验。

6.2 调度的四个核心考量

考量维度	问题	影响
信道质量感知	是否考虑每个设备的信道质量？	高质量设备速率更高
公平性	是否保证每个设备获得公平的吞吐量？	差信道设备可能被"饿死"
流量优先级	控制平面 vs 用户平面？实时流量 vs 非实时？	语音/视频需低延迟
QoS 保障	是否提供性能保证？	视频会议不能卡顿

6.3 四种调度算法详解

以下用6个用户设备（UE1~UE6）举例说明（对应图7.37）：

6个用户的待发送数据队列：
UE1: ████
UE2: ██
UE3: █
UE4: ████████  (数据最多)
UE5: ███
UE6: █████

算法一：轮询调度（Round Robin, RR）

原则：每个设备轮流获得相同数量的 RB，不管信道质量好坏。

时间槽 1：UE1 获得 RB1~RB2
时间槽 2：UE2 获得 RB1~RB2
时间槽 3：UE3 获得 RB1~RB2
...（循环）

• 信道感知：否
• 公平性：轮次公平（但吞吐量不公平，信道差的设备实际传输少）
• 适合场景：对公平性要求高但不关心效率的简单场景

算法二：最大吞吐量调度（Maximum Throughput, MT）

原则：每次把 RB 分给信道质量最好的设备。
5G 中，设备通过发送 CQI（信道质量指示，4位） 告诉基站自己的信道质量。
调度决策：
max ⁡ i , k { d k i ( t ) } \max_{i,k} \{ d_k^i(t) \} i,kmax​{dki​(t)}
其中 $d_k^i(t)$ 是设备 $i$ 在时刻 $t$ 使用第 $k$ 个 RB 的预期吞吐量。

示例：信道质量 UE4 > UE6 > UE1 > UE2 > UE3 > UE5
MT 调度 -> 所有 RB 都给 UE4 (如果它有足够数据)

• 信道感知：是
• 公平性：极不公平（信道差的设备可能永远得不到资源）
• 适合场景：只追求系统吞吐量最大化

算法三：盲均等吞吐量调度（Blind Equal Throughput, BET）

原则：保证所有设备的平均吞吐量相等。
使用指数加权移动平均（EWMA） 估计每个设备的历史平均吞吐量：
$$R^i(t)=(1-\beta )\cdot r^i(t)+\beta \cdot R^i(t-1)$$
其中：

• $r^i(t)$：设备 $i$ 在时间段 $t$ 实际测量的吞吐量
• $R^i(t)$：设备 $i$ 的历史平均吞吐量估计值
• $\beta$（$0<\beta <1$）：平滑参数，$\beta$ 越大，历史值影响越大；$\beta$ 越小，近期值影响越大
  决策：每次把 RB 分给历史平均吞吐量最低的设备（有数据待发的前提下）。

若 UE3 历史吞吐量最低 -> 优先给 UE3 分配 RB

• 信道感知：间接感知（通过历史吞吐量体现）
• 公平性：吞吐量公平
• 适合场景：需要保证公平的普通用户服务

算法四：比例公平调度（Proportional Fairness, PF）

原则：在吞吐量最大化和公平性之间取得平衡。
调度决策：
$$\underset{i,k}{\max }\left\{\frac{d_k^i(t)}{R^i(t-1)}\right\}$$
直觉理解：

• 分子 $d_k^i(t)$ 大（当前信道质量好）→ 值大，优先调度
• 分母 $R^i(t-1)$ 小（历史平均吞吐量低）→ 值大，优先调度
  这样既照顾了信道好的设备（提高效率），也照顾了历史吞吐量低的设备（保证公平）。
• 信道感知：是
• 公平性：比例公平（最常用的均衡方案）
• 适合场景：现实5G网络中广泛采用

6.4 四种算法对比总结

---

算法	信道感知	公平性	吞吐量	适用场景
RR（轮询）	否	轮次公平	低	简单场景
MT（最大吞吐量）	是	极不公平	最高	仅关注效率
BET（盲均等吞吐量）	间接	吞吐量公平	中等	需要公平性
PF（比例公平）	是	比例公平	较高	现实网络（最常用）

---

6.5 C++ 完整实现（四种调度算法模拟）

#include <iostream>
#include <vector>
#include <algorithm>
#include <numeric>
#include <iomanip>
#include <cmath>
#include <string>
// 设备数量
const int NUM_UE = 6;
// 资源块数量
const int NUM_RB = 4;
// 调度轮次
const int ROUNDS = 5;
// 模拟每个设备在每个RB上的信道质量（预期吞吐量，Mbps）
// channel[ue][rb]
double channel[NUM_UE][NUM_RB] = {
    {3.0, 2.5, 2.0, 1.5},  // UE0：信道质量一般
    {1.0, 1.2, 0.8, 1.1},  // UE1：信道质量较差
    {0.5, 0.6, 0.7, 0.5},  // UE2：信道质量很差
    {5.0, 4.8, 4.5, 4.0},  // UE3：信道质量很好
    {2.0, 2.2, 1.8, 2.1},  // UE4：信道质量中等
    {3.5, 3.0, 2.8, 3.2},  // UE5：信道质量较好
};
// 各设备是否有数据待发（全部有数据）
bool hasData[NUM_UE] = {true, true, true, true, true, true};
// ===========================
// 算法一：轮询调度 (Round Robin)
// ===========================
void roundRobin() {
    std::cout << "\n=== 轮询调度 (Round Robin) ===\n";
    int nextUE = 0; // 下一个轮到的设备
    for (int round = 0; round < ROUNDS; round++) {
        std::cout << "第" << round + 1 << "轮: ";
        for (int rb = 0; rb < NUM_RB; rb++) {
            // 找到下一个有数据的设备
            int assigned = nextUE % NUM_UE;
            std::cout << "RB" << rb << "->UE" << assigned
                      << "(" << channel[assigned][rb] << "Mbps) ";
            nextUE = (nextUE + 1) % NUM_UE;
        }
        std::cout << "\n";
    }
}
// ===========================
// 算法二：最大吞吐量调度 (Maximum Throughput)
// ===========================
void maxThroughput() {
    std::cout << "\n=== 最大吞吐量调度 (Maximum Throughput) ===\n";
    for (int round = 0; round < ROUNDS; round++) {
        std::cout << "第" << round + 1 << "轮: ";
        // 标记每个RB是否已分配
        for (int rb = 0; rb < NUM_RB; rb++) {
            // 找到信道质量最好的设备
            int bestUE = 0;
            double bestQuality = -1.0;
            for (int ue = 0; ue < NUM_UE; ue++) {
                if (hasData[ue] && channel[ue][rb] > bestQuality) {
                    bestQuality = channel[ue][rb];
                    bestUE = ue;
                }
            }
            std::cout << "RB" << rb << "->UE" << bestUE
                      << "(" << bestQuality << "Mbps) ";
        }
        std::cout << "\n";
    }
}
// ===========================
// 算法三：盲均等吞吐量调度 (BET)
// EWMA 公式：R(t) = (1-beta)*r(t) + beta*R(t-1)
// ===========================
void blindEqualThroughput() {
    std::cout << "\n=== 盲均等吞吐量调度 (BET) ===\n";
    const double beta = 0.8; // EWMA 平滑参数
    // 初始化每个设备的平均吞吐量估计值
    double avgThroughput[NUM_UE];
    for (int ue = 0; ue < NUM_UE; ue++) {
        // 初始估计：取该设备所有RB的平均信道质量
        double sum = 0;
        for (int rb = 0; rb < NUM_RB; rb++) sum += channel[ue][rb];
        avgThroughput[ue] = sum / NUM_RB;
    }
    for (int round = 0; round < ROUNDS; round++) {
        std::cout << "第" << round + 1 << "轮: ";
        // 已分配的RB记录
        bool rbAssigned[NUM_RB] = {false};
        for (int rb = 0; rb < NUM_RB; rb++) {
            // 找到平均吞吐量最低的设备（有数据且RB未被占用）
            int lowestUE = -1;
            double lowestAvg = 1e18;
            for (int ue = 0; ue < NUM_UE; ue++) {
                if (hasData[ue] && avgThroughput[ue] < lowestAvg) {
                    lowestAvg = avgThroughput[ue];
                    lowestUE = ue;
                }
            }
            if (lowestUE == -1) break;
            std::cout << "RB" << rb << "->UE" << lowestUE
                      << "(" << std::fixed << std::setprecision(2)
                      << channel[lowestUE][rb] << "Mbps) ";
            // 用实际吞吐量更新 EWMA：R(t) = (1-beta)*r(t) + beta*R(t-1)
            double r = channel[lowestUE][rb]; // 本次实际吞吐量
            avgThroughput[lowestUE] = (1 - beta) * r + beta * avgThroughput[lowestUE];
        }
        std::cout << "\n";
        // 打印各设备当前平均吞吐量
        std::cout << "  当前平均吞吐量估计: ";
        for (int ue = 0; ue < NUM_UE; ue++) {
            std::cout << "UE" << ue << "=" << std::fixed
                      << std::setprecision(2) << avgThroughput[ue] << " ";
        }
        std::cout << "\n";
    }
}
// ===========================
// 算法四：比例公平调度 (Proportional Fairness)
// 决策：max { d_k^i(t) / R^i(t-1) }
// ===========================
void proportionalFairness() {
    std::cout << "\n=== 比例公平调度 (Proportional Fairness) ===\n";
    const double beta = 0.8;
    double avgThroughput[NUM_UE];
    for (int ue = 0; ue < NUM_UE; ue++) {
        double sum = 0;
        for (int rb = 0; rb < NUM_RB; rb++) sum += channel[ue][rb];
        avgThroughput[ue] = sum / NUM_RB;
    }
    for (int round = 0; round < ROUNDS; round++) {
        std::cout << "第" << round + 1 << "轮: ";
        for (int rb = 0; rb < NUM_RB; rb++) {
            // 找到 d_k^i(t) / R^i(t-1) 最大的设备
            int bestUE = -1;
            double bestScore = -1.0;
            for (int ue = 0; ue < NUM_UE; ue++) {
                if (!hasData[ue]) continue;
                // PF 得分 = 当前信道质量 / 历史平均吞吐量
                double score = channel[ue][rb] / avgThroughput[ue];
                if (score > bestScore) {
                    bestScore = score;
                    bestUE = ue;
                }
            }
            if (bestUE == -1) break;
            std::cout << "RB" << rb << "->UE" << bestUE
                      << "(得分=" << std::fixed << std::setprecision(2)
                      << bestScore << ") ";
            // 更新被调度设备的平均吞吐量（EWMA）
            double r = channel[bestUE][rb];
            avgThroughput[bestUE] = (1 - beta) * r + beta * avgThroughput[bestUE];
        }
        std::cout << "\n";
    }
}
int main() {
    std::cout << "5G MAC 调度算法模拟\n";
    std::cout << "设备数：" << NUM_UE
              << "，资源块数：" << NUM_RB
              << "，调度轮次：" << ROUNDS << "\n";
    std::cout << "\n信道质量矩阵（Mbps）：\n";
    std::cout << "      ";
    for (int rb = 0; rb < NUM_RB; rb++)
        std::cout << "RB" << rb << "   ";
    std::cout << "\n";
    for (int ue = 0; ue < NUM_UE; ue++) {
        std::cout << "UE" << ue << ": ";
        for (int rb = 0; rb < NUM_RB; rb++)
            std::cout << std::setw(5) << channel[ue][rb] << " ";
        std::cout << "\n";
    }
    roundRobin();
    maxThroughput();
    blindEqualThroughput();
    proportionalFairness();
    return 0;
}

https://godbolt.org/z/aaMxq9E5E
编译运行：

g++ -o mac_scheduler mac_scheduler.cpp && ./mac_scheduler

7. 能耗管理：休眠与唤醒

7.1 为什么要省电？

LTE 无线电在收发时耗电 1000~3500 mW，但关闭时仅耗电 15 mW（不到开启时的 1/66）。移动应用中，20%~50% 的电量消耗在通信上。因此，让设备在不通信时"睡眠"是非常重要的节能手段。

7.2 两种省电策略

7.3 协调式睡眠/唤醒

设备和基站双方都知道设备的睡眠/唤醒状态，基站会为睡眠中的设备缓存到来的数据包，等设备唤醒后再发送。

WiFi 的协调睡眠（802.11）

设备发送: [帧头中 power-management bit = 1]  --> AP 知道设备要睡了
AP 行为：缓存所有发往该设备的帧
设备周期性唤醒：
  --> 扫描 Beacon 帧中的 TIM (Traffic Indication Map)
  --> 如果 TIM 显示有帧缓存：发送轮询请求，AP 传输缓存帧
  --> 如果 TIM 无帧缓存：继续睡眠

WiFi 6 新增 TWT（目标唤醒时间）：设备和 AP 协商好睡眠时长，最长可达 4年5个月！

5G DRX（非连续接收，图7.38）

5G 设备有两种深度的睡眠：

时间轴：
t0              t1    t2                    t3    t4   t5
|               |     |                    |     |    |
v               v     v                    v     v    v
[活跃接收数据]-->[短DRX睡眠<->短DRX睡眠]-->[长DRX睡眠<->]-->[数据到达]-->[唤醒]-->[接收]
活动计时器       短DRX 到期              长DRX 到期
启动             进入长DRX               设备唤醒

短 DRX 睡眠：

• 较短的睡眠周期（如几十毫秒）
• 每次唤醒检查是否有数据
• 延迟小，但耗电稍多
  长 DRX 睡眠：
• 较长的睡眠周期（如几百毫秒）
• 延迟较大（$t_5-t_3$），但更省电
  时序说明：
• $t_0$：收到数据，启动活动计时器
• $t_1$：计时器超时，进入短 DRX 睡眠
• $t_2$：多个短 DRX 周期内无活动，进入长 DRX 睡眠
• $t_3$：有新数据包到达基站，基站缓存（设备仍在睡）
• $t_4$：长 DRX 周期结束，设备唤醒检查
• $t_5$：设备接收数据
  额外延迟 = $t_5-t_3$（这就是睡眠带来的代价）

7.4 非协调式唤醒发送：LoRaWAN（图7.39）

LoRa 是专为 IoT 设计的低功耗、低速率无线技术（覆盖范围可达几公里）。
最简单的 Class A 设备完全由设备主导：

时间轴：
LoRa 网关  ---↑LoRa帧------------------[等待t2]------------------↑LoRa帧---
               |                            |                       |
IoT 设备   ---[t0]---[t1]--/睡眠/--[t2]---[t3]---[t4]---[t5]---------
           唤醒  等待下行  睡眠   网关有    设备唤   网关   设备
           发数据 数据(无)         下行消息  醒发数据  发帧   睡眠

关键特点：

• 设备不知道网关是否存在，直接发就完了
• 发完后短暂等待下行数据（如果有的话）
• 没有下行数据就立刻睡眠
• 网关如果 $t_2$ 时有消息要发，必须等到设备下次主动联系（$t_3$ 后）才能发送
• 设备节能优先，可能出现较大的下行延迟

7.5 三种省电方式对比

---

特性	WiFi 802.11	5G DRX	LoRaWAN Class A
协调方式	协调式	协调式	非协调式
谁主导	双方协商	基站+设备协商	设备主导
下行延迟	较低	中等	较高（等下次唤醒）
节能效果	好	好	最好
适用场景	手机/电脑	手机/5G设备	IoT 传感器
代表标准	802.11	3GPP 5G	LoRaWAN

---

总结

5G RAN 链路层
├── 协议栈（图7.31）
│   ├── 用户平面：SDAP -> PDCP -> RLC -> MAC -> PHY
│   └── 控制平面：RRC（统筹管理）
│
├── 基站解聚合（图7.33）
│   ├── CU（中央单元）：RRC + SDAP + PDCP
│   ├── DU（分布式单元）：RLC + MAC + PHY部分
│   └── RU（射频单元）：D/A转换 + 射频前端
│
├── SD-RAN（图7.34）
│   ├── 控制平面代理
│   ├── RIC（实时智能控制器）+ R-NIB
│   └── xApps（负载均衡/切换/QoS等）
│
├── 网络附着
│   ├── WiFi：Beacon -> 关联请求 -> 关联响应（3步）
│   └── 5G：SSB/SIBs -> RRC连接请求 -> RRC连接响应（多步）
│
├── MAC 调度算法（图7.37）
│   ├── RR：轮询，简单公平
│   ├── MT：最大吞吐量，不公平
│   ├── BET：吞吐量公平，EWMA 均衡
│   └── PF：比例公平，效率与公平的平衡（最常用）
│
└── 能耗管理
    ├── WiFi：TIM + TWT（协调式）
    ├── 5G：DRX 短/长睡眠周期（协调式）
    └── LoRaWAN Class A：唤醒即发，不协调（最省电）

5G 无线核心网 详细解析

本文对应教材第7章第4节，结合图7.40～7.42，用通俗语言解释5G核心网的架构、隧道技术、身份认证与会话建立过程。

目录

1. 为什么5G需要核心网？
2. 5G核心网架构与网络功能
3. 用户平面功能与隧道技术
4. 用户身份、注册与会话建立
5. 完整流程总结

1. 为什么5G需要核心网？

1.1 传统IP网络 vs 5G网络

WiFi 和有线以太网在企业内部看起来是"同等地位"的链路层技术——不需要特殊的核心网来管理。但5G（以及4G）却有一个专门的核心网（Core Network），为什么？
答案藏在历史里：

1G/2G：纯电话网，通过核心网管理身份、计费、漫游
   |
   v
3G：电话为主，数据服务是"附加品"
   |
   v
4G/5G：全IP网络，但仍继承了核心网负责的身份/移动性/计费等服务

传统互联网 ISP 从未内置以下服务：

• 全球统一的用户身份识别（SIM卡体系）
• 跨运营商漫游
• 设备移动性（从一个基站切换到另一个基站时保持连接）
• 按用量计费与结算
  这些服务都由5G核心网来实现，这是5G与传统IP网络最本质的区别之一。

1.2 服务化架构（SBA）

5G核心网采用服务化架构（Service-Based Architecture，SBA）：

旧思路（4G及之前）	新思路（5G）
定义网络"实体"（黑盒子）	定义网络功能（Network Function，NF）
通过专有协议交互	通过标准化服务接口交互
单厂商专用设备	可部署为云端微服务
控制平面与数据平面耦合	明确分离控制平面与用户平面

---

这种演变和第5章学过的SDN思路非常相似：从"专用盒子"走向"软件服务"。

2. 5G核心网架构与网络功能

2.1 整体架构（图7.40）

+--------------------------------------------------+
|              数据存储层                           |
|   +------------------+  +-------------------+   |
|   | UDR              |  | UDSF              |   |
|   | 统一数据仓库      |  | 非结构化数据存储   |   |
|   +------------------+  +-------------------+   |
+--------------------------------------------------+
|              控制平面（Control Plane）            |
|  +------+ +-----+ +-----+ +-----+ +------+      |
|  | AUSF | | PCF | | UDM | | NEF | | SEPP |----->其他运营商
|  +------+ +-----+ +-----+ +-----+ +------+      |
|  +------+ +-----+ +-----+ +----+               |
|  | AMF  | | SMF | | NRF | | AF |               |
|  +------+ +-----+ +-----+ +----+               |
|     ^  ^                                        |
|     |N1|N2  (N1: 直连设备, N2: 直连基站)        |
+-----|--|----+------------------------------------+
      |  |
  设备  基站
      |  |N3
+-----|--|-------------------------------------------+
|     v  v              用户平面（User Plane）         |
|  基站 --N3--> UPF (用户平面功能) ---------> Internet |
+----------------------------------------------------+

2.2 核心网络功能详解

"最重要的三个"网络功能

① UPF：用户平面功能（User Plane Function）

• 身份：5G中唯一位于数据平面的网络功能
• 职责：在基站和互联网之间转发用户IP数据报
• 比喻：高速公路上的"隧道入口/出口"——所有数据必须经过这里
  ② AMF：接入与移动性管理功能（Access and Mobility Management Function）
• 身份：控制平面的"大管家"
• 职责：
  • 授权设备接入5G网络
  • 管理设备的移动性（切换基站）
  • 唯一能通过 N1 接口直接与设备通信的网络功能
  • 能通过 N2 接口直接与基站通信（共有两个这样的NF）
• 比喻：机场的"登机口管理员"——你必须通过他才能登机（接入网络）
  ③ SMF：会话管理功能（Session Management Function）
• 职责：
  • 为每个设备分配IP地址（类似DHCP）
  • 建立和管理数据平面通道（隧道）
  • 管理策略、计费等
• 比喻：酒店前台——给你分配房间号（IP地址），建立你的"专属通道"

数据管理功能

UDM 可以把数据存在自己内部，也可以存到外部的 UDR 中（无状态交互，类似 HTTP 的无状态模型），这样可以轻松扩容，适合云端部署。

其他重要功能

---

功能缩写	全称	核心职责	简单比喻
AUSF	认证服务器功能	验证设备身份（配合AMF）	海关检查护照
PCF	策略控制功能	管理移动性/QoS/漫游策略	规则制定部门
NRF	网络仓库功能	NF自动注册与发现	黄页/服务目录
NEF	网络开放功能	向第三方应用暴露网络数据	API 网关
AF	应用功能	第三方应用与核心网的交互点	开发者接口
SEPP	安全边界保护代理	跨运营商安全通信（漫游）	边境安检站
NSSF	网络切片选择功能	管理网络切片（虚拟化网络）	多租户管理员

---

网络切片（Network Slicing）简介

5G引入了网络切片的概念：在同一套物理基础设施上，虚拟化出多个逻辑网络，供不同业务独立使用。

物理基础设施（一套5G网络）
+------------------------------------+
| 切片A：自动驾驶（超低延迟）         |
| 切片B：视频直播（高带宽）           |
| 切片C：IoT传感器（超大连接数）       |
+------------------------------------+

这和第6章学过的 VPN 在同一物理网络上运行多个逻辑网络的思路完全一致。

2.3 网络功能之间的通信方式

NF之间可以用以下方式通信（标准不强制规定哪种）：
方式一：请求/响应（Request/Response）

NF-A -----[请求]-----> NF-B
NF-A <----[响应]------ NF-B

类似HTTP，同步交互，实现简单。
方式二：订阅/通知（Subscribe/Notify，即发布/订阅）

NF-A -----[订阅：我关注X事件]-----> NF-B
（一段时间后X事件发生）
NF-A <----[通知：X事件发生了]------- NF-B

类似第5章 Google Orion SDN 平台的核心模型，适合事件驱动场景。

3. 用户平面功能与隧道技术

3.1 什么是隧道？

隧道（Tunneling）的本质：把一个IP数据报包裹进另一个IP数据报里发送，对中间路由器透明。

没有隧道的世界：
互联网 -> 回程网络中每个路由器都需要知道"设备z现在在哪个基站"
                            （路由表爆炸！）
有了隧道的世界：
互联网 -> UPF（只有UPF知道设备z在哪个基站）-> 基站 -> 设备z
         中间所有路由器只需知道如何到达基站，无需关心设备z的位置

3.2 5G中的隧道机制（图7.41）

5G使用 GTP-U（GPRS Tunneling Protocol - User Plane） 协议，通过 UDP 封装实现隧道。
数据流向（下行：互联网 -> 设备）

步骤1: 互联网发来数据报
+-------------------+
| Src:w  Dst:z      |   <- w是互联网服务器，z是用户设备地址
| 用户数据           |
+-------------------+
步骤2: UPF进行GTP-U封装（套娃）
+-------------------+---------------------------+
| Src:x  Dst:y      | GTP-U | UDP | Src:w Dst:z | 用户数据 |
+-------------------+---------------------------+
  ^ UPF地址  ^ 基站地址
  外层IP头              内层原始数据报
步骤3: 回程网络（Backhaul）像普通IP数据报一样转发到基站y
步骤4: 基站y解封装，取出内层数据报
+-------------------+
| Src:w  Dst:z      |   <- 还原成原始数据报
| 用户数据           |
+-------------------+
步骤5: 基站通过RAN无线发给设备z

关键地址对应：

地址	含义
$w$	互联网发送方地址
$z$	用户设备地址（UPF分配）
$x$	UPF的IP地址
$y$	基站的IP地址

---

外层数据报头：源地址 $x$（UPF），目的地址 $y$（基站）
内层数据报头：源地址 $w$（互联网），目的地址 $z$（用户设备）

3.3 为什么用隧道？（关键理解）

核心原因：支持设备移动性
设备从基站A移动到基站B时：

没有隧道：
  互联网上所有路由器都需要更新路由表："设备z现在在基站B了"
  -> 不可扩展，路由表爆炸
有了隧道：
  只需更新UPF中的一条记录："设备z的隧道目的地从基站A改为基站B"
  -> 回程网络路由器完全不受影响

UPF 充当"锚点"（Anchor Point）：无论设备移动到哪个基站，外部互联网始终通过UPF找到设备，UPF负责将数据"转投"到正确的基站。

3.4 协议栈结构（图7.41完整解析）

用户设备端         基站端（左侧RAN协议栈）    基站端（隧道协议栈）    UPF端
+---------+        +------------------+      +-----------+        +----------+
| Network |        | SDAP/RRC         |      | GTP-U     |        | GTP-U    |
| SDAP RRC|        | PDCP             |      | UDP       |        | UDP      |
| PDCP    |        | RLC              |      | IP        |        | IP       |
| RLC     |        | MAC              |      | Link      |        | Link     |
| MAC     |        | Physical         |      | Physical  |        | Physical |
| Physical|        +------------------+      +-----------+        +----------+
+---------+               ^                        ^                   ^
     ^                    |                        |                   |
     |              无线电波               有线回程网络（Backhaul）     |
     |<--RAN无线链路------>|<---------GTP-U隧道（基站y <-> UPF x）---->|

4. 用户身份、注册与会话建立

4.1 SIM卡：你的全球网络身份证

SIM（Subscriber Identity Module）卡是你在全球蜂窝网络中的唯一身份标识。
SIM卡包含的信息：

IMSI 结构示例：

460  01  1234567890
 ^    ^       ^
MCC  MNC     MSIN
(中国)(联通)  (用户号)

• 归属网络（Home Network）：你的运营商（MCC+MNC决定）
• 访问网络（Visited Network）：当你漫游时接入的其他运营商网络

4.2 注册与会话建立（图7.42）

加入5G网络分为两大阶段：注册（Registration） 和 PDU 会话建立（Session Establishment）。

完整时序图（ASCII版本）

设备(H1)    基站(gNB)      AMF           AUSF         归属网AUSF    UDM         SMF         UPF
  |            |            |              |               |           |           |           |
  |--RRC连接请求/响应------->|              |               |           |           |           |
  |            |--注册请求-->|              |               |           |           |           |
  |            |            |              |               |           |           |           |
  |<-----------身份请求------|              |               |           |           |           |
  |------------身份响应----->|              |               |           |           |           |
  |<-----------认证/安全-----|<---认证/安全->|<----认证/安全->|           |           |           |
  |------------认证/安全---->|              |               |           |           |           |
  |            |            |              |               |---更新设备->|           |           |
  |            |            |              |               |   连接数据  |           |           |
  |<-----------注册接受------|              |               |           |           |           |
  |            |            |              |               |           |           |           |
  |---PDU会话建立请求-------->|              |               |           |           |           |
  |            |            |--会话创建请求-->|               |           |<--订阅检索->|           |
  |            |            |              |               |           |<--订阅更新->|           |
  |            |            |<-会话创建响应--|               |           |           |           |
  |            |            |              |               |           |           |--会话建立-->|
  |            |            |              |               |           |           |<-会话建立响应|
  |            |            |<--会话信息(IPv4地址,隧道)-------|           |           |           |
  |<---会话请求(含SMF信息)-----|              |               |           |           |           |
  |---会话响应--------------->|              |               |           |           |           |
  |            |            |              |               |           |           |           |
  |============RAN数据平面配置=============|               |           |           |           |
  |            |            |              |               |           |           |           |
  |-----第一个上行数据报----->|===================================(通过UPF)==========Internet====>|

阶段一：注册（Registration）详解

目的：让网络知道"你是谁"，并验证你的身份。

步骤1: RRC 连接建立（在第7.3.4节已完成）
       设备 <--> 基站 建立无线控制信道
步骤2: 基站选择一个 AMF 实例，发送注册请求
步骤3: AMF 向设备索要身份信息（IMSI等）
步骤4: 相互认证
       AMF <-> 本地AUSF <-> 归属网络AUSF（如果在漫游）
       设备也验证网络的身份（双向认证）
步骤5: AMF 在本地 UDM 中注册设备的身份和订阅服务信息
步骤6: AMF 向设备发送"注册接受"消息

漫游时的认证特殊情况：

你的手机（在A运营商网络）
     |
     | 想接入
     v
B运营商网络的 AUSF
     |
     | 联系
     v
A运营商网络的 AUSF（你的归属网络）
     |
     v
真正执行认证（A运营商认识你）

两个运营商的 AUSF 之间通过各自的 SEPP（安全边界保护代理） 安全通信。

阶段二：PDU 会话建立（Session Establishment）详解

目的：建立数据平面通道，获得IP地址，真正能上网。

步骤1: 设备发送 PDU 会话建立请求 -> AMF
步骤2: AMF 选择一个 SMF 实例，负责管理该设备的数据平面
步骤3: SMF 通过 UDM 验证设备请求的会话参数是否被允许
步骤4: SMF 选择一个 UPF 实例，建立：
        基站 <----GTP-U隧道----> UPF
        （这条隧道专属于该设备）
步骤5: SMF 将以下信息返回给设备（经 AMF -> 基站 -> 设备）：
        - 隧道参数
        - 分配的 IPv4 地址
        - 其他会话信息
步骤6: 基站和设备配置 RAN 数据平面
步骤7: 设备可以发送第一个上行数据报！

4.3 整个流程的Mermaid时序图

5. 完整流程总结

5.1 5G核心网网络功能总览

5.2 关键概念对比

---

概念	类比	作用
UPF	高速公路隧道入口	唯一数据平面NF，转发所有用户数据
AMF	机场登机口管理员	控制平面核心，管理接入和移动性
SMF	酒店前台	分配IP、建立隧道、管理会话
AUSF	海关+护照验证	双向身份认证
UDM	户籍管理系统	管理用户档案和订阅信息
NRF	114查号台	NF自动注册和发现
SEPP	边境安检站	跨运营商安全通信
SIM/IMSI	护照	全球唯一用户身份标识

---

5.3 隧道封装示意（数据报套娃）

互联网 -> UPF 收到：
+-----------------------------------+
| Src: w (互联网) | Dst: z (设备)    |
| 用户数据                           |
+-----------------------------------+
UPF 进行 GTP-U 封装后 -> 基站：
+------------------+---------------------------+
| Src:x(UPF地址)   | GTP-U | UDP |             |
| Dst:y(基站地址)  |              | Src:w Dst:z |用户数据|
+------------------+---------------------------+
  外层IP头（回程网络可见）   内层原始IP头（对回程路由器不可见）
基站 解封装后 -> 设备：
+-----------------------------------+
| Src: w (互联网) | Dst: z (设备)    |
| 用户数据                           |
+-----------------------------------+

5.4 设备从注册到上网的完整生命周期

手机开机
   |
   v
[7.3.4] 扫描 PSS/SSS/MIB/SIBs，选择基站
   |
   v
[7.3.4] RRC 连接建立请求/响应（只是无线信道建立）
   |
   v
[7.4.3] 注册：AMF验证身份（AUSF认证），UDM记录
   |
   v
[7.4.3] PDU会话建立：SMF分配IP，建立基站<->UPF隧道
   |
   v
数据平面就绪，开始上网！
   |
   v
[7.5] 移动性管理：设备移动时，切换基站，更新UPF隧道端点

附录：C++ 模拟5G核心网注册流程

// 5G 核心网注册与会话建立流程模拟
// 模拟各网络功能之间的消息交互顺序
#include <iostream>
#include <string>
#include <vector>
#include <map>
// =========================================
// 消息结构体：模拟网络功能之间传递的消息
// =========================================
struct Message {
    std::string from;    // 发送方
    std::string to;      // 接收方
    std::string type;    // 消息类型
    std::string payload; // 消息内容
};
// =========================================
// 打印消息（模拟消息传递）
// =========================================
void sendMessage(const Message& msg) {
    std::cout << "[" << msg.from << "] ---["
              << msg.type << "]--> ["
              << msg.to << "]";
    if (!msg.payload.empty())
        std::cout << " : " << msg.payload;
    std::cout << "\n";
}
// =========================================
// SIM 卡信息结构体
// =========================================
struct SIMCard {
    std::string mcc;   // 移动国家码，如 "460"（中国）
    std::string mnc;   // 移动网络码，如 "01"（联通）
    std::string msin;  // 移动用户识别号
    std::string cryptoKey; // 认证密钥（实际中不明文存储，此处模拟）
    // IMSI = MCC + MNC + MSIN
    std::string getIMSI() const {
        return mcc + mnc + msin;
    }
    // 判断归属网络
    std::string getHomeNetwork() const {
        return "MCC=" + mcc + " MNC=" + mnc;
    }
};
// =========================================
// 会话信息结构体
// =========================================
struct SessionInfo {
    std::string deviceAddr;    // 分配给设备的IP地址（z）
    std::string upfAddr;       // UPF地址（x）
    std::string baseStationAddr; // 基站地址（y）
    std::string tunnelId;      // GTP-U隧道标识符
    bool established;          // 会话是否已建立
};
// =========================================
// 5G 核心网主流程模拟
// =========================================
class FiveGCoreSimulator {
private:
    SIMCard sim;
    SessionInfo session;
    bool authenticated;
    bool registered;
public:
    FiveGCoreSimulator(const SIMCard& s)
        : sim(s), authenticated(false), registered(false) {
        // 初始化会话信息
        session.upfAddr = "10.0.0.1";
        session.baseStationAddr = "192.168.1.1";
        session.established = false;
    }
    // ----------------------------------------
    // 阶段一：RRC 连接建立（RAN层）
    // ----------------------------------------
    void rrcConnectionSetup() {
        std::cout << "\n======= 阶段0: RRC 无线连接建立 =======\n";
        sendMessage({"设备", "基站", "RRC连接建立请求", "设备想接入网络"});
        sendMessage({"基站", "设备", "RRC连接建立响应", "无线控制信道已建立"});
        std::cout << "=> 设备和基站之间的RRC控制信道已就绪\n";
    }
    // ----------------------------------------
    // 阶段二：注册（Registration）
    // ----------------------------------------
    void registration() {
        std::cout << "\n======= 阶段1: 注册 (Registration) =======\n";
        // 步骤1: 基站向 AMF 发送注册请求
        sendMessage({"基站", "AMF", "注册请求", "设备请求接入网络"});
        // 步骤2: AMF 向设备请求身份
        sendMessage({"AMF", "设备", "身份请求", "请提供 IMSI"});
        sendMessage({"设备", "AMF", "身份响应",
                     "IMSI=" + sim.getIMSI() + " 归属网=" + sim.getHomeNetwork()});
        // 步骤3: AMF 联系 AUSF 进行认证
        // 判断是否在漫游（此处模拟简单逻辑：MCC=460为归属网）
        bool isRoaming = (sim.mcc != "460");
        if (isRoaming) {
            std::cout << "  [检测到漫游，将通过 SEPP 联系归属网络 AUSF]\n";
            sendMessage({"AMF", "本地AUSF", "认证请求", "IMSI=" + sim.getIMSI()});
            sendMessage({"本地AUSF", "归属网AUSF", "跨网认证请求(via SEPP)",
                         "IMSI=" + sim.getIMSI()});
            sendMessage({"归属网AUSF", "本地AUSF", "认证向量",
                         "认证挑战数据（由归属网生成）"});
        } else {
            sendMessage({"AMF", "AUSF", "认证请求", "IMSI=" + sim.getIMSI()});
        }
        // 步骤4: 设备与网络双向认证
        sendMessage({"AMF", "设备", "认证挑战", "请用密钥响应挑战"});
        sendMessage({"设备", "AMF", "认证响应", "用SIM密钥计算的响应值"});
        authenticated = true;
        std::cout << "  => 双向认证成功！\n";
        // 步骤5: AMF 在 UDM 中注册设备
        sendMessage({"AMF", "UDM", "更新设备连接数据",
                     "设备 " + sim.getIMSI() + " 已认证，更新状态"});
        // 步骤6: 注册成功
        sendMessage({"AMF", "设备", "注册接受", "欢迎接入5G网络"});
        registered = true;
        std::cout << "=> 注册完成！设备身份已验证并记录\n";
    }
    // ----------------------------------------
    // 阶段三：PDU 会话建立（Session Establishment）
    // ----------------------------------------
    void sessionEstablishment() {
        if (!registered) {
            std::cout << "错误：设备尚未注册，无法建立会话！\n";
            return;
        }
        std::cout << "\n======= 阶段2: PDU 会话建立 (Session Establishment) =======\n";
        // 步骤1: 设备发起 PDU 会话请求
        sendMessage({"设备", "AMF", "PDU会话建立请求", "我需要一个IP数据平面通道"});
        // 步骤2: AMF 选择 SMF 并发起会话创建
        sendMessage({"AMF", "SMF", "会话创建请求", "为设备 " + sim.getIMSI() + " 建立会话"});
        // 步骤3: SMF 向 UDM 验证订阅参数
        sendMessage({"SMF", "UDM", "订阅信息检索", "检查设备允许的服务类型"});
        sendMessage({"UDM", "SMF", "订阅信息响应", "设备有效，允许数据服务"});
        // 步骤4: SMF 选择 UPF，建立隧道
        sendMessage({"SMF", "UPF", "会话建立请求",
                     "为设备建立隧道，基站地址=" + session.baseStationAddr});
        // 分配设备IP地址（模拟）
        session.deviceAddr = "10.1.1.100";  // SMF/UPF 分配给设备的IP
        session.tunnelId = "TUNNEL_001";
        sendMessage({"UPF", "SMF", "会话建立响应",
                     "隧道已创建，设备IP=" + session.deviceAddr +
                     " 隧道ID=" + session.tunnelId});
        // 步骤5: SMF 将会话信息返回给 AMF
        sendMessage({"SMF", "AMF", "会话信息",
                     "IPv4=" + session.deviceAddr +
                     " UPF=" + session.upfAddr +
                     " 隧道=" + session.tunnelId});
        // 步骤6: AMF 通知基站，基站通知设备
        sendMessage({"AMF", "基站", "会话请求（含SMF信息）",
                     "配置RAN数据平面，设备IP=" + session.deviceAddr});
        sendMessage({"基站", "AMF", "会话响应", "RAN数据平面配置完成"});
        sendMessage({"基站", "设备", "RAN数据平面配置",
                     "你的IP=" + session.deviceAddr + " 隧道已就绪"});
        session.established = true;
        std::cout << "=> 会话建立完成！设备可以上网了\n";
    }
    // ----------------------------------------
    // 数据发送演示：展示隧道封装
    // ----------------------------------------
    void sendFirstDatagram() {
        if (!session.established) {
            std::cout << "错误：会话尚未建立！\n";
            return;
        }
        std::cout << "\n======= 数据传输演示：GTP-U 隧道封装 =======\n";
        std::cout << "设备发送第一个数据报：\n";
        std::cout << "  原始数据报: [Src:" << session.deviceAddr
                  << " | Dst:互联网服务器 | 用户数据]\n";
        std::cout << "\n基站进行 GTP-U 封装（上行：设备->互联网）：\n";
        std::cout << "  外层: [Src:" << session.baseStationAddr
                  << "(基站) | Dst:" << session.upfAddr << "(UPF)]\n";
        std::cout << "  内层: [GTP-U | UDP | Src:" << session.deviceAddr
                  << " | Dst:互联网 | 用户数据]\n";
        std::cout << "\n回程网络（Backhaul）只看外层地址，转发到 UPF\n";
        std::cout << "\nUPF 解封装，取出内层数据报转发到互联网：\n";
        std::cout << "  [Src:" << session.deviceAddr
                  << " | Dst:互联网服务器 | 用户数据] --> Internet\n";
        sendMessage({"设备(via基站)", "UPF", "第一个上行数据报",
                     "GTP隧道=" + session.tunnelId});
        std::cout << "=> 数据成功发送到互联网！\n";
    }
    // 打印设备当前状态
    void printStatus() const {
        std::cout << "\n======= 设备状态 =======\n";
        std::cout << "IMSI:     " << sim.getIMSI() << "\n";
        std::cout << "归属网络: " << sim.getHomeNetwork() << "\n";
        std::cout << "认证状态: " << (authenticated ? "已认证" : "未认证") << "\n";
        std::cout << "注册状态: " << (registered ? "已注册" : "未注册") << "\n";
        if (session.established) {
            std::cout << "设备IP:   " << session.deviceAddr << "\n";
            std::cout << "UPF地址:  " << session.upfAddr << "\n";
            std::cout << "隧道ID:   " << session.tunnelId << "\n";
        }
        std::cout << "会话状态: " << (session.established ? "已建立" : "未建立") << "\n";
    }
};
int main() {
    std::cout << "5G 核心网注册与会话建立流程模拟\n";
    std::cout << "=====================================\n";
    // 创建一张模拟 SIM 卡
    // MCC=460（中国），MNC=01（联通），MSIN为用户编号
    SIMCard mySIM;
    mySIM.mcc = "460";
    mySIM.mnc = "01";
    mySIM.msin = "1234567890";
    mySIM.cryptoKey = "KEY_SECRET_ABC";
    // 创建模拟器
    FiveGCoreSimulator sim5g(mySIM);
    // 执行完整流程
    sim5g.rrcConnectionSetup();   // 步骤0：建立RRC无线连接
    sim5g.registration();          // 步骤1：注册（身份认证）
    sim5g.sessionEstablishment();  // 步骤2：PDU会话建立（获IP/隧道）
    sim5g.sendFirstDatagram();     // 步骤3：发送第一个数据报
    // 打印最终状态
    sim5g.printStatus();
    return 0;
}

https://godbolt.org/z/4M9eW4ehP

5G 核心网注册与会话建立流程模拟
=====================================
======= 阶段0: RRC 无线连接建立 =======
[设备] ---[RRC连接建立请求]--> [基站] : 设备想接入网络
[基站] ---[RRC连接建立响应]--> [设备] : 无线控制信道已建立
=> 设备和基站之间的RRC控制信道已就绪
======= 阶段1: 注册 (Registration) =======
[基站] ---[注册请求]--> [AMF] : 设备请求接入网络
[AMF] ---[身份请求]--> [设备] : 请提供 IMSI
[设备] ---[身份响应]--> [AMF] : IMSI=460011234567890 归属网=MCC=460 MNC=01
[AMF] ---[认证请求]--> [AUSF] : IMSI=460011234567890
[AMF] ---[认证挑战]--> [设备] : 请用密钥响应挑战
[设备] ---[认证响应]--> [AMF] : 用SIM密钥计算的响应值
  => 双向认证成功！
[AMF] ---[更新设备连接数据]--> [UDM] : 设备 460011234567890 已认证，更新状态
[AMF] ---[注册接受]--> [设备] : 欢迎接入5G网络
=> 注册完成！设备身份已验证并记录
======= 阶段2: PDU 会话建立 (Session Establishment) =======
[设备] ---[PDU会话建立请求]--> [AMF] : 我需要一个IP数据平面通道
[AMF] ---[会话创建请求]--> [SMF] : 为设备 460011234567890 建立会话
[SMF] ---[订阅信息检索]--> [UDM] : 检查设备允许的服务类型
[UDM] ---[订阅信息响应]--> [SMF] : 设备有效，允许数据服务
[SMF] ---[会话建立请求]--> [UPF] : 为设备建立隧道，基站地址=192.168.1.1
[UPF] ---[会话建立响应]--> [SMF] : 隧道已创建，设备IP=10.1.1.100 隧道ID=TUNNEL_001
[SMF] ---[会话信息]--> [AMF] : IPv4=10.1.1.100 UPF=10.0.0.1 隧道=TUNNEL_001
[AMF] ---[会话请求（含SMF信息）]--> [基站] : 配置RAN数据平面，设备IP=10.1.1.100
[基站] ---[会话响应]--> [AMF] : RAN数据平面配置完成
[基站] ---[RAN数据平面配置]--> [设备] : 你的IP=10.1.1.100 隧道已就绪
=> 会话建立完成！设备可以上网了
======= 数据传输演示：GTP-U 隧道封装 =======
设备发送第一个数据报：
  原始数据报: [Src:10.1.1.100 | Dst:互联网服务器 | 用户数据]
基站进行 GTP-U 封装（上行：设备->互联网）：
  外层: [Src:192.168.1.1(基站) | Dst:10.0.0.1(UPF)]
  内层: [GTP-U | UDP | Src:10.1.1.100 | Dst:互联网 | 用户数据]
回程网络（Backhaul）只看外层地址，转发到 UPF
UPF 解封装，取出内层数据报转发到互联网：
  [Src:10.1.1.100 | Dst:互联网服务器 | 用户数据] --> Internet
[设备(via基站)] ---[第一个上行数据报]--> [UPF] : GTP隧道=TUNNEL_001
=> 数据成功发送到互联网！
======= 设备状态 =======
IMSI:     460011234567890
归属网络: MCC=460 MNC=01
认证状态: 已认证
注册状态: 已注册
设备IP:   10.1.1.100
UPF地址:  10.0.0.1
隧道ID:   TUNNEL_001
会话状态: 已建立

编译运行：

g++ -o 5g_core_sim 5g_core_sim.cpp && ./5g_core_sim

总结

5G 核心网（7.4节）
├── 架构（SBA）
│   ├── 从"黑盒设备"演变为"微服务"
│   ├── 控制平面与用户平面明确分离
│   └── NF之间用请求/响应或订阅/通知交互
│
├── 核心网络功能（图7.40）
│   ├── 数据平面：UPF（唯一）
│   ├── 控制平面：AMF（核心）、SMF、AUSF、PCF、UDM、NRF...
│   └── 数据存储：UDR、UDSF
│
├── 隧道技术（图7.41）
│   ├── 协议：GTP-U over UDP/IP
│   ├── 路径：设备 <-无线-> 基站 <-GTP隧道-> UPF <-> 互联网
│   ├── 地址：外层(x->y)，内层(w->z)
│   └── 目的：支持设备移动性，只有UPF是锚点
│
└── 注册与会话建立（图7.42）
    ├── SIM/IMSI：全球唯一身份 = MCC + MNC + MSIN
    ├── 注册：RRC连接 -> AMF -> AUSF认证 -> UDM记录
    └── 会话建立：PDU请求 -> SMF分配IP -> 建立GTP隧道 -> 可以上网
