1. 传输层

“负责数据能够从发送端传输到接收端” 是传输层最核心、最根本的任务。

• 网络层 负责的是 “主机到主机” 的通信（比如，你的电脑到一台遥远的服务器）。它只关心把数据包送到目标IP地址。
• 传输层 则更进一步，负责 “进程到进程” 或 “应用到应用” 的通信。你的电脑上可能同时运行着浏览器、微信、音乐播放器等多个程序，它们都在通过网络收发数据。传输层要确保浏览器的数据交给服务器的Web服务，而不是别的。

如何实现？—— 通过端口号

1.1 再谈端口号

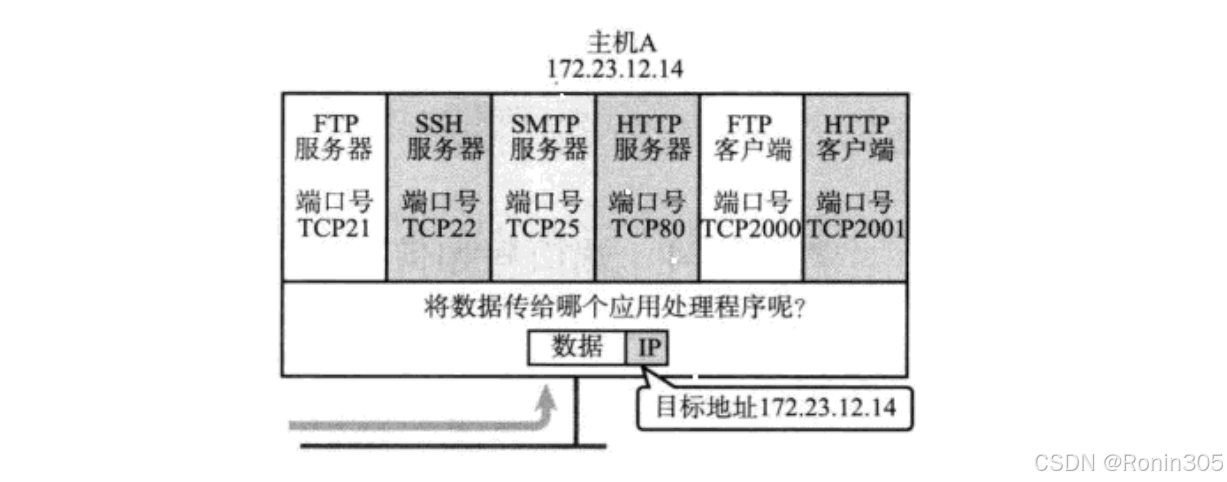

传输层使用 端口号 来标识主机上的不同应用程序。

• 发送端：知道目标服务器的IP地址和目标应用程序的目标端口号（如Web服务通常是80/443）。
• 接收端：通过数据包中的目标端口号，就知道该把这个数据交给哪个应用程序处理。

在这里插入图片描述

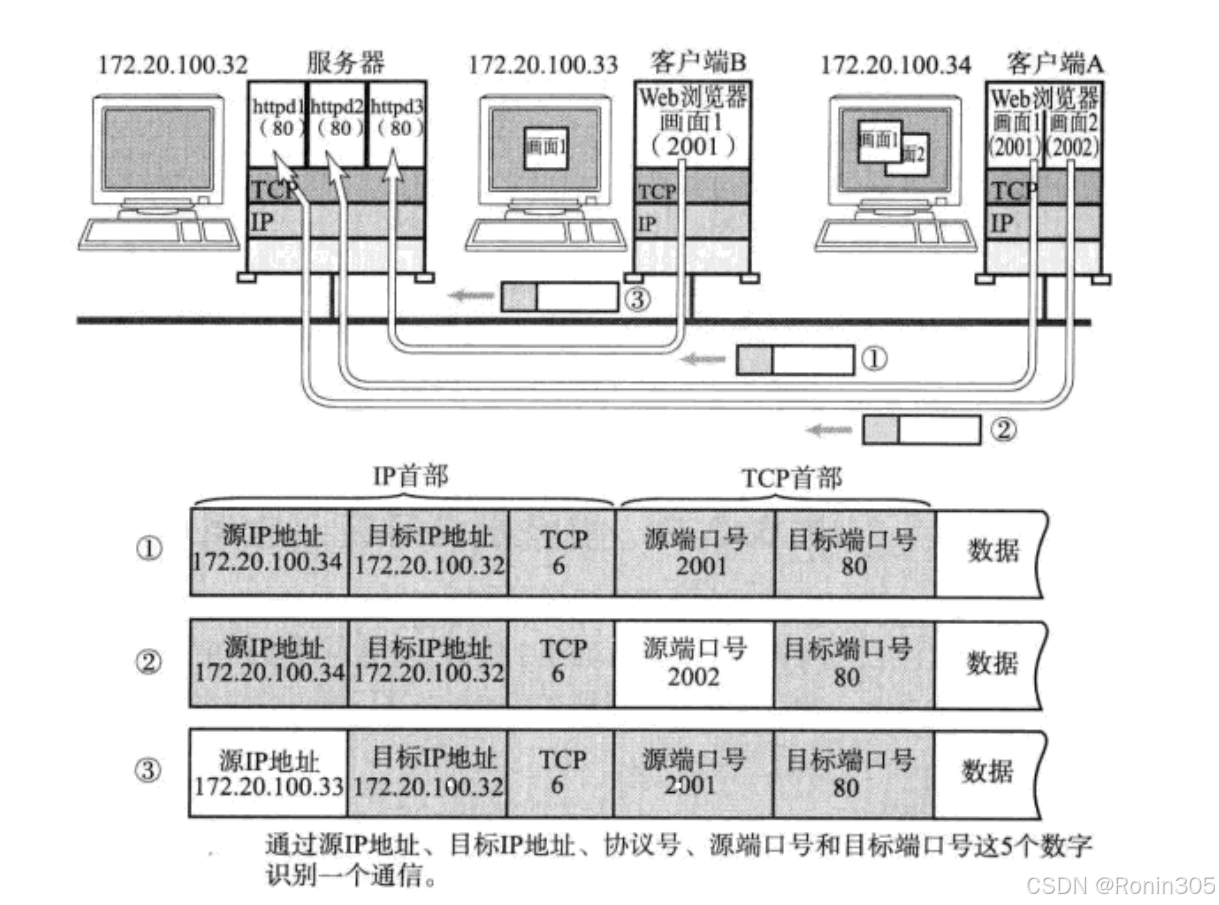

在TCP/IP协议中，用 “源IP”，“源端口号”，“目的IP”，“目的端口号”，“协议号” 这样一个五元组来标识一个通信(可以通过netstat -n查看);

在这里插入图片描述

---

1.2 端口号范围划分

• 0 - 1023：知名端口号, HTTP, FTP, SSH等这些广为使用的应用层协议，他们的端口号都是固定的.
• 1024 - 65535：操作系统动态分配的端口号，客户端程序的端口号，就是由操作系统从这个范围分配的.

1.3 认识知名端口号(Well-Know Port Number)

有些服务器是非常常用的，为了使用方便，人们约定一些常用的服务器，都是用以下这些固定的端口号：

• ssh服务器，使用22端口
• ftp服务器，使用21端口
• telnet服务器，使用23端口
• http服务器，使用80端口
• https服务器，使用443端口

执行下面的命令，可以看到知名端口号

代码语言：javascript

AI代码解释

cat /etc/services

我们自己写一个程序使用端口号时，要避开这些知名端口号

---

1.4 两个问题

下面两个问题其实我们在之前的文章中就已经提过，下面我们再来提一下

问题一：一个进程是否可以bind多个端口号?

答案：可以。

一个进程可以创建多个网络套接字，并将每个套接字绑定到不同的端口号上。这是非常常见的技术。

工作原理：

• 每个 socket 是一个独立的通信端点。
• 一个进程可以调用多次 socket() 系统调用，创建多个套接字描述符。
• 然后，对每个套接字描述符调用 bind()，并指定不同的端口号。

应用场景举例：

1. FTP 服务器：通常使用两个端口。
   • 端口 21 用于控制连接（传输命令）。
   • 另一个随机或指定的端口（如 20）用于数据连接（传输文件内容）。
2. 自定义服务：一个后台进程可能同时提供管理接口（绑定端口 9000）和用户数据接口（绑定端口 8080）。
3. 负载监听：一个进程可以同时监听多个端口，以处理不同类型的请求。

问题二：一个端口号是否可以被多个进程bind?

答案：通常情况下不行，但在特定条件下可以。

这是一个更复杂的问题，我们需要分情况讨论。

情况 A：默认情况 —— 不允许

在绝大多数情况下，操作系统不允许两个进程绑定到同一个端口号。如果你尝试这样做，第二个进程在调用 bind() 时会失败，并得到一个类似 “Address already in use” 的错误。

原因：

• 当数据包到达时，操作系统需要通过 IP地址 + 端口号 + 协议（TCP/UDP） 这个三元组来唯一确定应该将数据交付给哪个进程的哪个套接字。
• 如果两个进程绑定了同一个端口，操作系统将无法做出唯一决策，导致数据混乱。

情况 B：特殊情况 —— 允许

在某些特定技术手段下，可以实现多个进程绑定同一个端口。

1. SO_REUSEADDR / SO_REUSEPORT 套接字选项 这是最常见的实现方式。通过设置套接字选项，可以允许多个套接字绑定到相同的地址和端口。
   • SO_REUSEADDR：主要用于解决“TIME_WAIT”状态下的端口快速重用问题。在某些系统（如 Windows）和特定条件下，它也能允许多个绑定。
   • SO_REUSEPORT（Linux 3.9+ 引入）：明确设计用于允许多个进程（或线程）绑定到完全相同的 IP 地址和端口号。操作系统内核会在内核层面进行负载均衡，将传入的连接均匀地分配给这些监听了同一端口的进程。
   • 应用场景：多进程网络服务器（如 Nginx）可以使用 SO_REUSEPORT 来实现，让多个 worker 进程同时监听 80 端口，提高性能并避免“惊群”问题。
2. 多播 / 组播 在组播中，多个进程可以加入同一个组播组，并绑定到同一个端口来接收发送到该组播地址的数据包。这是一种一对多的通信模式。
3. 不同的传输协议 一个端口号可以同时被一个 TCP 进程和一个 UDP 进程绑定。因为 (IP, Port, TCP) 和 (IP, Port, UDP) 被视为两个完全不同的端点。

• 例如，一个 DNS 服务器进程可以同时在 TCP 53 端口和 UDP 53 端口上提供服务。

1. 绑定到不同的 IP 地址 如果一台机器有多个 IP 地址（例如，多个网卡或配置了多个虚拟 IP），那么：

• 进程 A 可以绑定到 (IP地址1, 端口80)
• 进程 B 可以绑定到 (IP地址2, 端口80) 这是完全允许的，因为它们仍然是两个不同的端点。

---

2. UDP协议

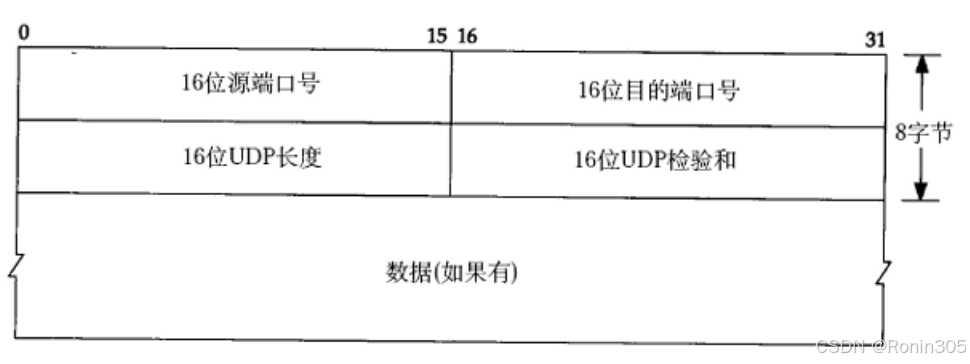

2.1 UDP协议端格式

在这里插入图片描述

UDP首部长度：固定为8字节，包含4个16位字段。

各字段详细作用解析

1. 16位源端口号

• 作用：标识发送数据包的应用程序或进程。
• 详解：这个字段告诉接收方，数据是来自发送方设备的哪个“门牌号”（端口）。接收方在回复数据时，就可以将数据发送到这个源端口号，从而确保回复能准确送达最初发送数据的那个应用程序。此字段是可选的，如果发送方不需要接收回复，可以将其置为0。

1. 16位目的端口号

• 作用：标识接收数据包的目标应用程序或服务。
• 详解：这是最关键字段之一，告诉网络设备（如路由器、交换机）和操作系统，这个数据包最终应该交给哪个正在“监听”的应用程序。例如，目的端口号是53，设备就知道这个包是发给DNS服务的；是123，则是发给NTP（时间同步）服务的。

1. 16位UDP长度

• 作用：指示整个UDP数据包的总长度。
• 详解：这个长度包括了UDP首部（8字节）和数据部分。因为是16位（2字节），所以最大可以表示 2^16 - 1 = 65535字节。这意味着一个UDP数据包的最大长度是64KB。接收方通过这个字段可以知道应该从网络层接收多少数据。

1. 16位UDP检验和

• 作用：用于检测UDP首部和数据在传输过程中是否发生错误（如比特翻转）。
• 详解：
  • 发送方会根据UDP伪首部（一个包含IP地址等信息的结构）、UDP首部和数据计算出一个校验值，并填入此字段。
  • 接收方会进行同样的计算，如果计算结果与接收到的检验和不匹配，则表明数据在传输中已损坏，接收方会静默地丢弃这个包，而不会要求重传。
  • 注意：这个字段在IPv4中是可选的（如果不用可置为0），但在IPv6中是强制使用的。它为UDP提供了一层最基本的可靠性保障。

1. 数据

• 作用：承载实际要传输的应用层信息。
• 详解：这是UDP协议最终要运送的“货物”，比如DNS查询内容、语音通话的音频数据、视频流数据等。数据字段的长度是可变的，最大为 65535 - 8 = 65527字节（减去8字节的首部）。

所以udp报文的报头和有效载荷怎么分离呢？

具体分离步骤：

1. 定位报头的开始： UDP报文是从网络层（IP层）交付上来的。你拿到的是一个完整的UDP报文（即 IP 数据包中的数据部分）。这个报文的起始位置就是UDP报头的开始。
2. 截取固定长度的报头： UDP报头的长度是固定不变的 8个字节（64位）。所以，你只需要： UDP报头 = UDP报文的前8个字节
3. 解析报头字段以获取信息： 将这8个字节的报头按图片所示的结构进行解析，可以获得关键信息：
   • 前2个字节：16位源端口号。
   • 紧接着的2个字节：16位目的端口号。
   • 再接着的2个字节：16位UDP长度。这个字段至关重要，它指明了整个UDP报文（报头+数据）的总长度。
4. 分离有效载荷： 知道了总长度（假设为 L），又知道报头固定长度为 8字节，那么有效载荷的长度就是 L - 8字节。 因此，有效载荷的起始位置是第9个字节，结束位置是第 L个字节。 有效载荷 = UDP报文的第9个字节 到 第L个字节

举例说明

1. 假设你收到一个UDP报文，其“16位UDP长度”字段的值经解析后为 1028（单位是字节）。
2. 分离报头：直接取前8个字节。这8个字节就包含了所有的控制信息（端口号、长度、校验和）。
3. 计算数据长度：有效载荷长度 = 1028（总长度） - 8（报头长度） = 1020字节。
4. 分离有效载荷：从第9个字节开始，连续取1020个字节，这部分就是发送方应用程序真正要发送的数据。

---

2.2 UDP的特点

UDP 核心特点详解

1. 无连接 就像寄信，不需要先打电话确认
   • 没有握手过程：不需要像 TCP 那样进行三次握手建立连接
   • 直接发送：知道目标地址(IP)和门牌号(端口)就直接发送数据
   • 无状态：服务器不会维护与客户端的连接状态信息
   • 优势：开销小，速度快，适合短平快的通信
2. 不可靠 就像寄平信，不保证对方一定能收到
   • 无确认机制：发送后不知道对方是否成功接收
   • 无重传机制：如果数据丢失，不会自动重新发送
   • 无错误通知：网络故障导致发送失败，应用层不会收到任何错误报告
   • 不保证顺序：后发送的数据包可能先到达
   • 影响：应用层需要自己处理可靠性问题（如果需要的话）
3. 面向数据报 就像寄送包裹，每个都是独立完整的
   • 数据有明确边界：每个 UDP 数据报都是一个完整的消息单元
   • 一次性读写：应用层每次 sendto() 发送一个完整的数据报，每次 recvfrom() 接收一个完整的数据报
   • 大小限制：每个 UDP 数据报最大约 64KB（包含头部）

对比 TCP 的流式传输：

TCP 像水管流水，没有明确边界

UDP 像邮寄包裹，每个包裹都是独立的

---

2.3 UDP的缓冲区

UDP缓冲区详解

1. 发送缓冲区

• 无真正的发送缓冲区：UDP协议本身并不维护一个发送缓冲区。当应用程序调用sendto发送数据时，数据会被直接封装成UDP数据报，然后交给网络层（IP层）处理。
• 可能因网络层拥堵而阻塞：虽然UDP本身没有发送缓冲区，但在数据交给网络层后，如果网络层（例如，由于出口队列已满）无法立即发送，则可能会阻塞后续的发送操作。但是，UDP不会像TCP那样进行重传或拥塞控制，它只是尽可能快地发送。

1. 接收缓冲区

• 存在接收缓冲区：UDP协议在内核中维护了一个接收缓冲区，用于存储接收到的UDP数据报。每个UDP socket都有自己独立的接收缓冲区。
• 不保证顺序：由于UDP数据报是独立传输的，可能因为网络路径不同而导致到达顺序与发送顺序不一致。接收缓冲区内数据报的顺序是不确定的，应用程序必须能够处理乱序到达的数据。
• 缓冲区大小有限：接收缓冲区的大小是有限的。当缓冲区满时，新到达的UDP数据报会被丢弃，并且不会通知发送方。因此，如果应用程序不能及时读取数据，就会导致丢包。
