🧩 一、目标功能

HA ←→ 普中玄武F103 开发板，实现：

• 📊 采集温湿度（上传到HA）
• 💡 控制开关灯
• ⚙️ 控制电机（如正反转、启停）

---

🧠 二、关键原则

Home Assistant 本质是“家庭物联网中枢”，它不直接操作硬件，而通过网络协议（MQTT、Modbus、HTTP、ESPHome等）与设备通信。
F103 属于裸机 / RTOS 微控制器，不带网络栈或操作系统，因此要加个通信桥接层。

---

🚦 三、几种可行通信方式对比

通信方式	说明	优点	缺点	推荐程度
① 串口→MQTT桥接	用 USB 串口线把 F103 连到树莓派/主机，由一个小程序（Python/Node）转发到 MQTT Broker（Mosquitto）	最容易实现；F103 无需改太多代码	要在主机上运行桥接程序	✅✅✅ 推荐（最简单稳定）
② F103 搭配 ESP8266/ESP32 模块，通过 MQTT 通讯	MCU 通过 UART 向 ESP8266 发命令，由 ESP8266 连接 Wi-Fi 与 HA 通讯	无需主机桥接	稍复杂，要写 ESP8266 固件	✅✅ 推荐
③ Modbus RTU / TCP	F103 当 Modbus 从站，HA 当主站	HA 原生支持 Modbus	要自己实现 Modbus 协议栈	✅ 推荐（工业风格）
④ 直接HTTP POST / REST API	F103（带ESP8266）直接发HTTP到HA	简单直观	HA要开放API Token；延迟略高	✅ 一般
⑤ ESPHome	F103 替换成 ESP32/ESP8266	原生接入，配置超简单	不适用于玄武F103	❌ 不推荐

---

🏆 四、我采用的方案：串口→MQTT桥接（最简单稳定）

🧩 硬件连接

[普中玄武F103开发板] --USB线--> [运行HA的主机/树莓派]

🧩 软件结构

F103 ─(UART)─> Python程序 ─(MQTT)─> HA
                            ↑
                        Mosquitto Broker

---

🧰 五、实现

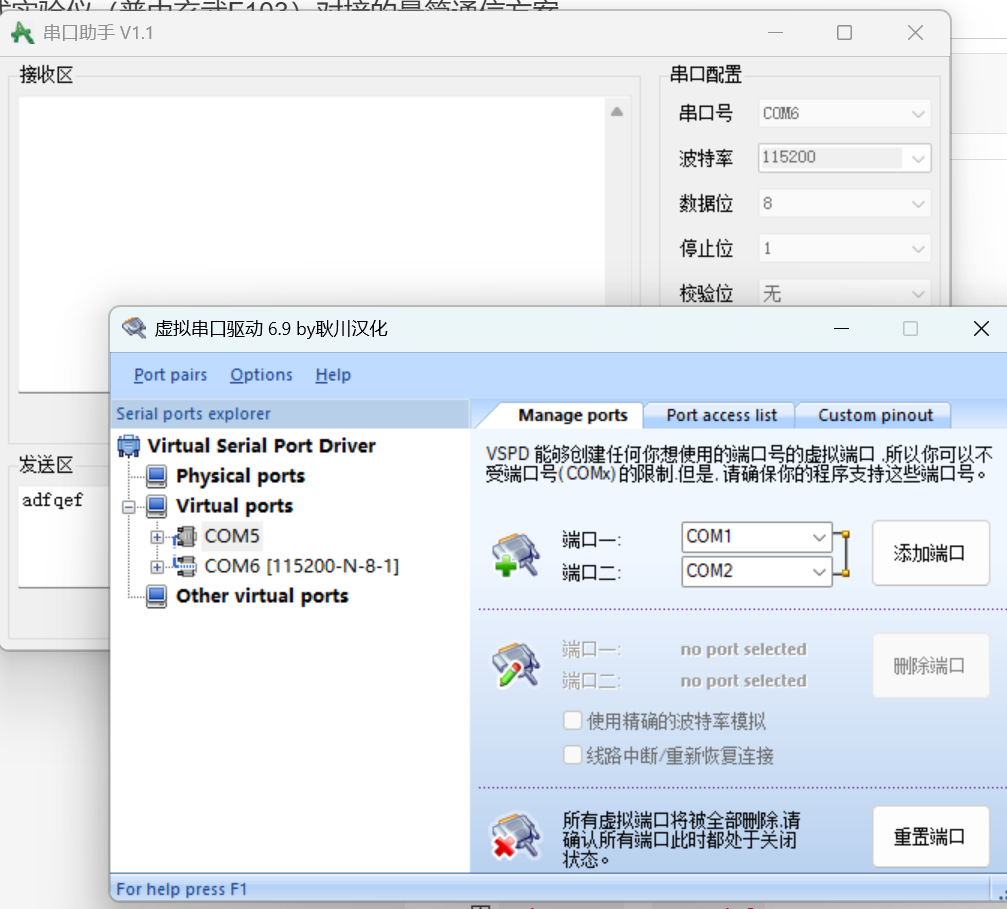

方便测试 先搞个虚拟端口：

可以直接使用的工具：

工具名	开发语言	优点	安装难度	备注
ser2net + Node-RED	C / NodeJS	工业级稳定，Home Assistant 官方推荐	⭐⭐	通用、可靠
Serial2MQTT	NodeJS	开箱即用，一条命令安装	⭐	⭐⭐⭐推荐
mqtt-serial-bridge (Python)	Python	简洁轻量，代码清晰	⭐⭐	教学场景很合适
ncd-red-serial-mqtt	Node-RED 模块	图形化配置，无需写代码	⭐⭐	实训用很方便
自写Python脚本	Python	灵活、可加逻辑	⭐⭐⭐	适合教学、实验室

名词解释：

区块	含义
"mqtt"	MQTT 服务器地址（HA 内建或外部 Mosquitto）
"serial"	串口参数
"publish"	串口 → MQTT（上行）
"subscribe"	MQTT → 串口（下行）
"template"	可用 Mustache 模板，如 "LIGHT_{{payload}}\n" 会变成 "LIGHT_ON"

例子：
上行（发到串口）

printf("{\"temperature\":%.2f,\"humidity\":%.2f}\n", temp, hum);
**```
下行（解析控制）**

if (strncmp(rxbuf, "LIGHT_ON", 8) == 0) {
    // 打开灯
} else if (strncmp(rxbuf, "LIGHT_OFF", 9) == 0) {
    // 关灯
} else if (strncmp(rxbuf, "MOTOR_ON", 8) == 0) {
    // 启动电机
} else if (strncmp(rxbuf, "MOTOR_OFF", 9) == 0) {
    // 停止电机
}

// F103侧（C代码）

//发送数据格式（建议JSON）：

```c
printf("{\"temperature\":25.3,\"humidity\":60.1}\r\n");

接收控制命令：

if(strstr(rxbuf, "LIGHT_ON")) {
   // 点亮LED
}
if(strstr(rxbuf, "MOTOR_START")) {
   // 启动电机
}

---

运行：

┌────────────┐      UART(JSON)      ┌────────────────┐      MQTT      ┌────────────────────────┐
│ F103 Board │  ─────────────────→  │  Serial2MQTT   │  ─────────────→ │  Home Assistant (HA)  │
│ (sensor)   │                      │  bridge tool   │                 │   sensor dashboard     │
│            │  ←────────────────── │  bidirectional │  ←───────────── │   light/motor control  │
└────────────┘     UART(cmds)       └────────────────┘                 └────────────────────────┘

import serial
import json
import paho.mqtt.client as mqtt

ser = serial.Serial("COM5", 115200, timeout=1)  # 修改为实际串口号
mqttc = mqtt.Client()
mqttc.connect("localhost", 1883)

topic_in = "xw103/home/sensor_data"
topic_light = "xw103/home/light/set"
topic_motor = "xw103/home/motor/set"

def on_message(client, userdata, msg):
    topic = msg.topic
    payload = msg.payload.decode()
    cmd = ""
    if topic == topic_light:
        cmd = "LIGHT_ON" if payload == "ON" else "LIGHT_OFF"
    elif topic == topic_motor:
        cmd = "MOTOR_ON" if payload == "ON" else "MOTOR_OFF"
    if cmd:
        ser.write((cmd + "\n").encode())

mqttc.subscribe(topic_light)
mqttc.subscribe(topic_motor)
mqttc.on_message = on_message
mqttc.loop_start()

while True:
    line = ser.readline().decode().strip()
    if not line:
        continue
    try:
        obj = json.loads(line)
        mqttc.publish(topic_in, json.dumps(obj))
        print("Serial → MQTT:", obj)
    except:
        print("无效行:", line)

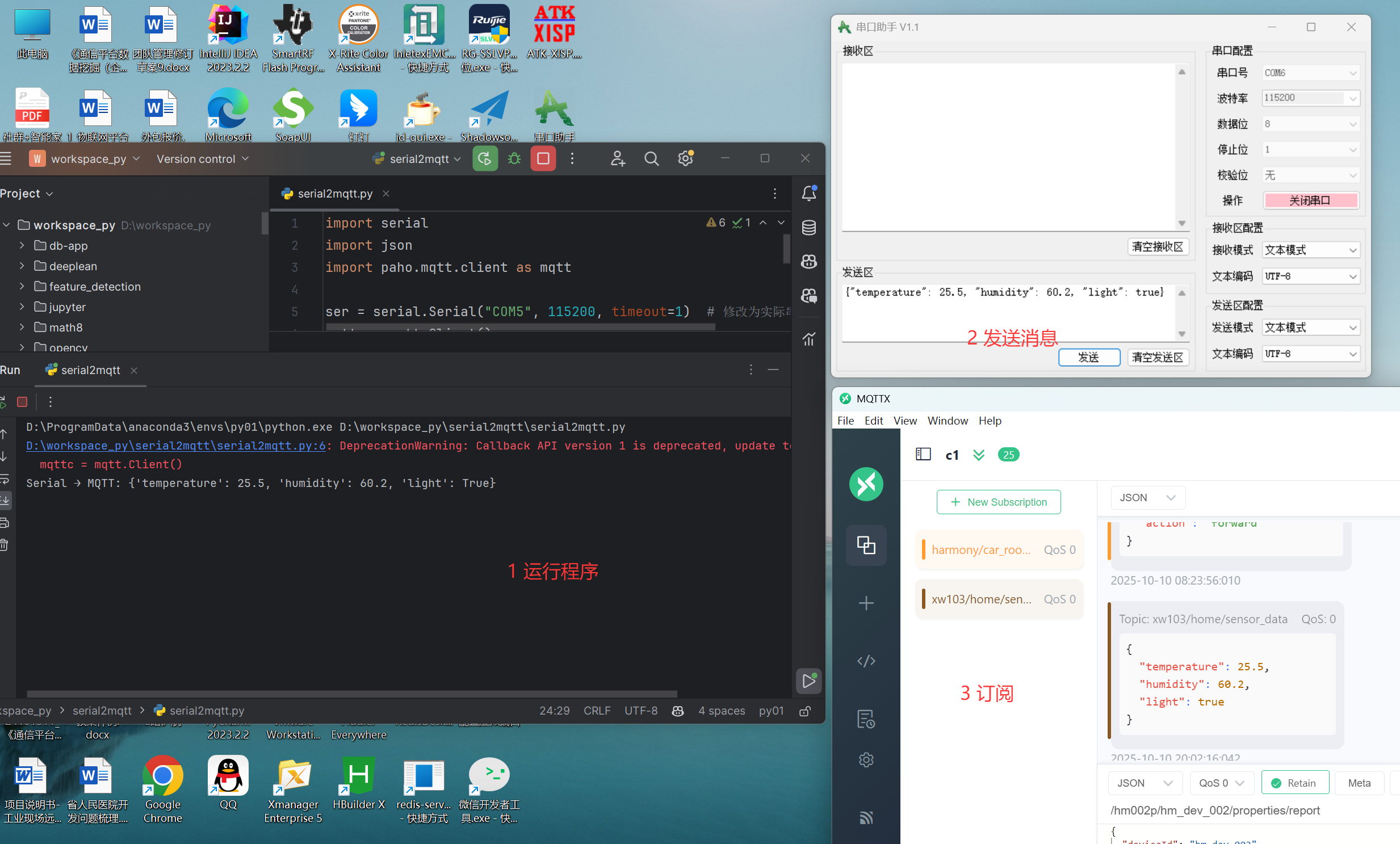

运行 测试：
以下是基于你提供代码的完整运行实例，包含环境准备、运行步骤和预期效果：

确保已安装所需Python库：

pip install pyserial paho-mqtt

确保本地MQTT服务器（如Mosquitto）已启动，默认端口1883。
启动命令（以Mosquitto为例）：

mosquitto -v  #  verbose模式，可查看消息日志

确保设备已连接到COM5（或修改代码中的串口号为实际端口），波特率115200。

将代码保存为serial2mqtt.py，确认串口号和MQTT主题正确：

# 代码中的关键配置（已确认）
ser = serial.Serial("COM5", 115200, timeout=1)  # 串口配置
mqttc.connect("localhost", 1883)  # MQTT服务器地址
topic_in = "xw103/home/sensor_data"  # 传感器数据发送到该主题
topic_light = "xw103/home/light/set"  # 灯光控制命令主题
topic_motor = "xw103/home/motor/set"  # 电机控制命令主题

运行Python脚本：

python serial2mqtt.py

案例1：串口发送JSON数据（正常解析）

• 设备行为：串口发送JSON格式数据（如传感器读数）：

  {"temperature": 25.5, "humidity": 60.2, "light": true}


• 程序输出：

  Serial → MQTT: {'temperature': 25.5, 'humidity': 60.2, 'light': True}


• MQTT消息：
  用MQTT客户端（如MQTTX）订阅xw103/home/sensor_data，会收到：

  {"temperature": 25.5, "humidity": 60.2, "light": true}


案例2：串口发送非JSON数据（无效行处理）

• 设备行为：串口发送普通文本（如调试信息）：

  Sensor init success
  ADC value: 1234


• 程序输出：

  无效行: Sensor init success
  无效行: ADC value: 1234


案例3：MQTT发送控制命令（转发到串口）

• 操作：用MQTT客户端向xw103/home/light/set发送消息ON。

• 程序行为：
  接收到MQTT消息后，通过串口发送命令LIGHT_ON\n。

• 设备行为：
  串口收到LIGHT_ON命令，执行开灯操作（取决于设备固件逻辑）。

• 类似测试：
  向xw103/home/motor/set发送OFF，程序会通过串口发送MOTOR_OFF\n。

---

🔍 六、运行逻辑

1. F103 定时输出温湿度
2. Python脚本读串口 → 发布 MQTT → HA显示
3. HA面板控制开关 → 发MQTT命令 → Python转发串口 → F103执行

---

⚡ 七、拓展方向

• 可加 CRC 校验，防止串口误码；
• 使用 JetLinks / EMQX 替代 Mosquitto 可实现多设备接入；
• 若后续升级为网络 MCU（如ESP32），可直接跑 MQTT 免桥接。

---
