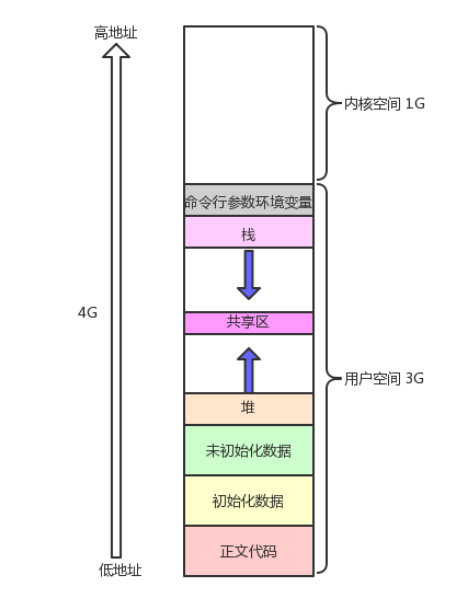

引言学习C/C++将解最离不开的就是地址分有堆区，栈区，代码区，局/静态区、字符常量区等，但这个理解远远不够，接下来就是如下我们学习的进程址空间分布如图：

• 进程空间的地址时虚拟地址，不是物理内存
• 进程地址空间会在进程的整个生命周期内一直存在，直到进程退出。（解释为什么全局/静态变量的生命周期是整个程序，因为随着进程一直存在的）

内核空间：用户不能读写操作系统用的

字符常量区，代码区只可读

数据区：静态数据，全局数据

---

一.检验进程地址空间的分布

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
int g_unval;
int g_val = 100;
int main(int argc, char *argv[], char *env[])
{
const char *str = "helloworld";
printf("code addr: %p\n", main);
printf("init global addr: %p\n", &g_val);
printf("uninit global addr: %p\n", &g_unval);
static int test = 10;
char *heap_mem = (char*)malloc(10);
char *heap_mem1 = (char*)malloc(10);
char *heap_mem2 = (char*)malloc(10);
char *heap_mem3 = (cchar*)malloc(10);
printf("heap addr: %p\n", heap_mem); //heap_mem(0), &heap_mem(1)
printf("heap addr: %p\n", heap_mem1); //heap_mem(0), &heap_mem(1)
printf("heap addr: %p\n", heap_mem2); //heap_mem(0), &heap_mem(1)
printf("heap addr: %p\n", heap_mem3); //heap_mem(0), &heap_mem(1)
printf("test static addr: %p\n", &test); //heap_mem(0), &heap_mem(1)
printf("stack addr: %p\n", &heap_mem); //heap_mem(0), &heap_mem(1)
printf("stack addr: %p\n", &heap_mem1); //heap_mem(0), &heap_mem(1)
printf("stack addr: %p\n", &heap_mem2); //heap_mem(0), &heap_mem(1)
printf("stack addr: %p\n", &heap_mem3); //heap_mem(0), &heap_mem(1)
printf("read only string addr: %p\n", str);
for(int i = 0 ;i < argc; i++)
{
printf("argv[%d]: %p\n", i, argv[i]);
}
for(int i = 0; env[i]; i++)
{
printf("env[%d]: %p\n", i, env[i]);
}
return 0;
}

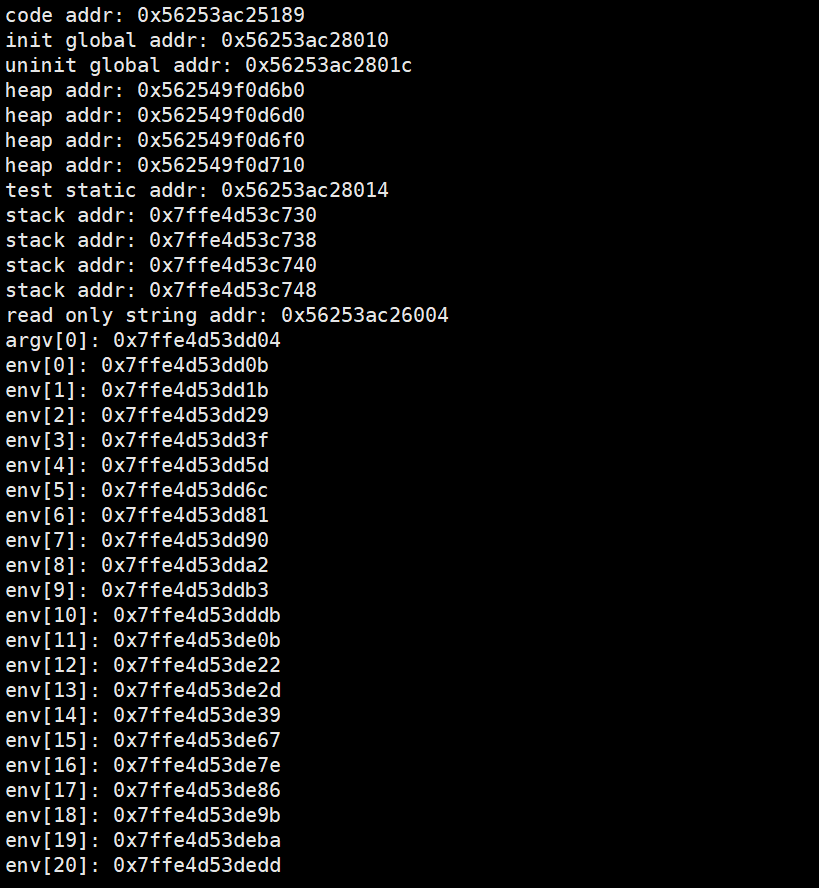

运行结果

根据运行结果，就可以看出栈区，代码区，堆区，初始化数据，全局变量的地址，都有相似的地方大致属于同一类别。

二.虚拟地址和物理地址

定义一个全局变量 g_val，然后创建子进程，父子进程分别打印出变量值和变量地址。

  1 #include <stdio.h>
  2 #include <unistd.h>
  3 #include <stdlib.h>
  4 int g_val = 0;
  5 int main()
  6 {
  7     pid_t id = fork();
  8     if(id < 0){
  9     perror("fork");
 10     return 0;
 11 }
 12     else if(id == 0){
 13     g_val=100;
 14     printf("child[%d]: %d : %p\n", getpid(), g_val, &g_val);
 15     }else{
 16     //parent
 17     sleep(3);
 18     printf("parent[%d]: %d : %p\n", getpid(), g_val, &g_val);
 19 }
 20     sleep(1);
 21     return 0;
 22 }

运行结果：

子进程肯定先跑完，也就是子进程先修改，完成之后，父进程再读取。

可以发现：父子进程打印的变量值是不一样的，但变量地址是一样的。

---

父子进程代码共享，数据各自独有一份（写时拷贝）。

• 变量结果不一样，说明父子进程中的变量绝对不是同一个变量。理论上相同变量打印的地址值是一样的，说明绝对不是物理地址。因为在同一物理地址处，不可能读取出两个不同的值。
• 我们曾经在 C/C++ 语言或其它语言中有个&（比如：取地址符号），全都是虚拟地址，而非物理地址，因为物理地址，用户是一概看不到的，由操作系统统一管理。OS通常负责将虚拟地址转化成物理地址 。

注意：程序的代码和数据一定是存在物理内存上的。想要运行程序就必须先将代码和数据加载到物理内存中，所以需要操作系统负责转换。

• 从现在开始我们要把程序地址空间改成进程地址空间

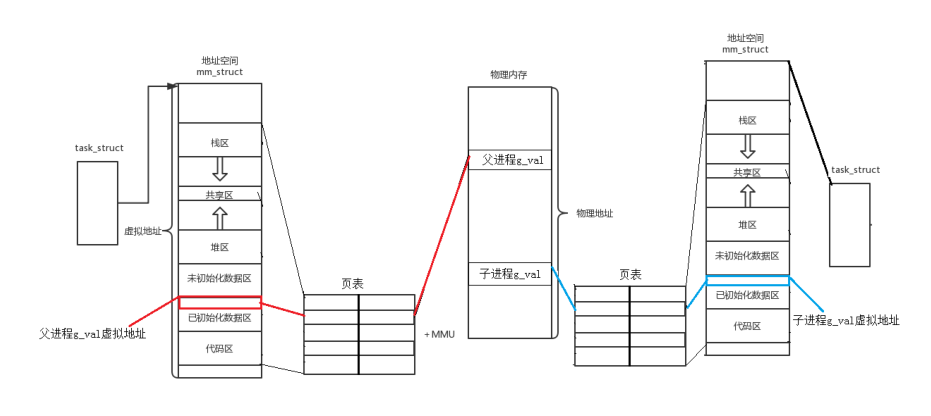

理解虚拟地址和物理地址

从这张图去我们可以看出子进程进行写时拷贝（后面会详细讲解）父进程，然后二者的虚拟地址相同，然后经过页表进行映射得到物理内存，相同的变量但是物理内存不同。

---

三.理解地址空间

3-1举例子大富翁（画饼）

假设有一个富豪，他有 10 亿美元的家产，而他有 4个私生子，但这 4 个私生子彼此之间并不知道对方的存在。这个富豪此刻就给他的孩子画饼，对他的每个私生子都说过同一句话：“孩子，等以后我老了，这 10 亿的家产未来都是你的”。站在每个私生子的视角来看，每个私生子都认为自己可以拥有 10 亿美元。

假设现在每个私生子都单独找父亲一次性要 10 个亿，那么这个富豪是拿不出来的。但实际上这是不可能说一次性就给的，一般情况下每个私生子找父亲要钱，只会几千几万这样一点点去要，但这个富豪只要有，就一定会给。一旦私生子要的钱太多，富豪不给，私生子也只会认为是父亲不想给。换而言之，这个富豪给每个私生子画饼，让他们在大脑中建立一个虚拟的概念：都认为自己父亲拥有 10 亿美元。

总结人物关系到计算机

• 大富豪 —— 操作系统
• 私生子 —— 进程
• 富豪给私生子画的 10 亿美金的饼 —— 进程的地址空间

得出的结论：

操作系统默认会给每个进程构建一个地址空间的概念（如上图在 32 位下，把物理内存资源抽象成 4G 的一个线性的虚拟地址空间），此时的每个进程都会认为自己有 4G 的物理内存资源。（也就是OS 在画饼）

---

3-2认识地址空间

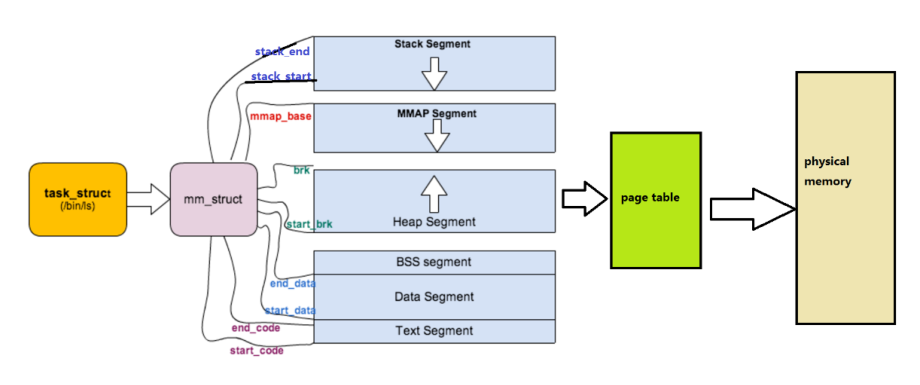

在 Linux 中，地址空间其实是实质上内核中的一种数据结构。描述linux下进程的地址空间的所有的信息的结构体是 mm_struct （内存描述符）。每个进程只有⼀个mm_struct结构，在每个进程的 task_struct 结构中，有⼀个指向该进程的mm_struct结构体指针。

有了地址空间，那问题来了如进行区域的划分

空间的本质无非就是多个区域的集合。那么在 struct mm_struct 结构体中，OS 就需要将这些地址划分：
定义 start 和 end 变量来表示每个区域起始和结束的虚拟地址。然后通过设置这些 start 和 end 的值，对这个线性的虚拟地址空间）进行区域划分。

struct mm_struct
{
/*...*/
struct vm_area_struct *mmap;
/* 指向虚拟区间(VMA)链表 */
struct rb_root mm_rb;
/* red_black树 */
unsigned long task_size;
/*具有该结构体的进程的虚拟地址空间的⼤⼩*/
/*...*/
// 代码段、数据段、堆栈段、参数段及环境段的起始和结束地址。
unsigned long start_code, end_code, start_data, end_data;
unsigned long start_brk, brk, start_stack;
unsigned long arg_start, arg_end, env_start, env_end;
1
struct vm_area_struct {
unsigned long vm_start; //虚存区起始
unsigned long vm_end;
//虚存区结束
struct vm_area_struct *vm_next, *vm_prev;
//前后指针
struct rb_node vm_rb;
//红⿊树中的位置
unsigned long rb_subtree_gap;
struct mm_struct *vm_mm;
//所属的 mm_struct
pgprot_t vm_page_prot;
unsigned long vm_flags;
//标志位
struct {
struct rb_node rb;
unsigned long rb_subtree_last;
} shared;
struct list_head anon_vma_chain;
struct anon_vma *anon_vma;
const struct vm_operations_struct *vm_ops; //vma对应的实际操作
unsigned long vm_pgoff;
//⽂件映射偏移量
struct file * vm_file;
//映射的⽂件
void * vm_private_data;
//私有数据
atomic_long_t swap_readahead_info;
#ifndef CONFIG_MMU
struct vm_region *vm_region;
/* NOMMU mapping region */
#endif
#ifdef CONFIG_NUMA
struct mempolicy *vm_policy;
/* NUMA policy for the VMA */
#endif
struct vm_userfaultfd_ctx vm_userfaultfd_ctx;
} __randomize_layout;

---

3-3什么是进程地址空间？

页表完成虚拟地址和内存地址之间的映射

地址空间是什么？

地址空间的本质：操作系统让进程看待物理内存的方式(抽象概念)。地址空间是内核中的一种数据结构，即 struct mm_struct 结构体。由 OS 给每个进程创建，这样每个进程都认为自己独占系统内存资源。

区域划分是什么?

划分区域的本质：把线性的地址空间划分成了一个个的区域，通过设置结构体内的 start 和 end 的值来表示区域的起始和结束。

为什么要进行区域划分呢？

因为可执行程序在磁盘中是被划分成一个个的区域存储起来的，所以进程的地址空间才有了区域划分这样的概念，方便进程找到代码和数据，也方便查找是否越界。
虚拟地址的本质：每个区域 [start, end] 之间的各个地址就是虚拟地址，之间的虚拟地址是连续的。

---

四.存在地址空间的原因

存在地址空间，是为了让每个进程都感觉自己独占了整个内存，同时操作系统在背后安全、高效地把它们映射到有限的、可能有碎片的物理内存上。

直接让进程访问物理内存不好吗？

想象一下一个大酒店（物理内存），有很多房间（物理地址）。

• 没有地址空间（直接访问）：来了一群旅游团（进程）。前台直接分配房间，比如“302号房给A团，303号房给B团”。那么A团的客人在楼道里乱跑，就可能跑进B团的房间（干扰）。而且，每个团的导游在设计旅游路线时，必须知道酒店的真实房间号，非常麻烦。

• 有地址空间：每个旅游团都有一个自己的“导游图”（页表）。在A团的导游图上，写着“去我们的‘大厅1’，它在真实酒店的302房间”。在B团的导游图上，也写着“去我们的‘大厅1’，它在真实酒店的406房间”。每个团的成员都只会看到和使用自己地图上的‘大厅1’（虚拟地址）。

  • 隔离：A团按地图去自己的‘大厅1’，实际到达302；B团也去自己的‘大厅1’，实际到达406。他们永远不可能走到对方的房间里去。

  • 方便：每个团的导游在设计路线时，只需要画自己的地图，完全不用关心真实的房间号是几零几。

  • 灵活：一个团需要一个巨大的“宴会厅”，酒店没有单个那么大的房间，但可以把三个相邻的小房间（如302、303、304）通过地图映射成一个“连续的” ‘宴会厅’ 给该团。

为什么还要存在地址空间？

(1）有效的保护物理内存。

因为地址空间和页表是 OS 创建并维护的，也就是想使用地址空间和页表进行映射，也就一定要在 OS 的监督之下来进行访问，也保护了物理内存中的所有合法数据,以及内核里面重要的相关数据

切记：进程内不能非法访问或映射，因为 OS 会进行监督检测，如果非法则终止进程。

那OS如何检测合法？

检测一：

通过划分区域中虚拟地址的起始和结束（即 start 和 end 的值）来判断当前访问的地址是否合法；

比如：如果用户想在某个虚拟地址处写入，但检测到该虚拟地址在字符常量区的 start 到 end 之间，而字符常量区是只读的，说明非法越界访问了，OS 会直接终止进程。

char *str = "hello OS";
*str = 'H'; // 报错

检测二：

通过页表中的权限属性，来判断当前访问的地址是否合法。

• 页表完成虚拟地址到物理地址之间的映射，而页表中除了有基本的映射关系之外，还可以进行读写等权限的管理。

比如：如果用户想在某个虚拟地址处写入，通过页表进行虚拟地址到物理地址的转换时，发现该地址处只有读权限，说明非法访问，页表拒绝转换，OS 直接终止进程。

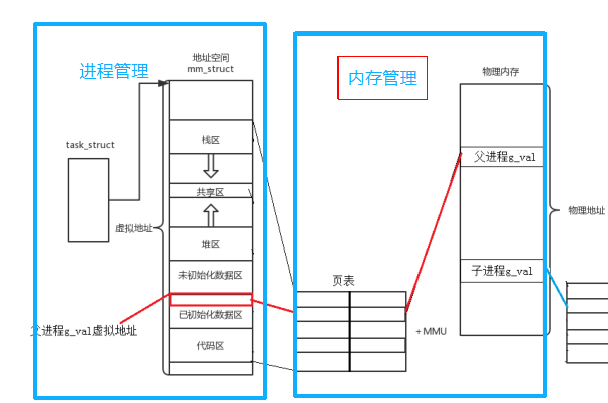

（2）将内存管理模块和进程管理模块在系统层面上进行解耦合。

操作系统的核心功能：内存管理、进程管理、文件管理、驱动管理。

解耦前（没有地址空间）

• 内存管理需要知道：每个进程的生命周期、每个进程需要多少内存、每个进程的内存布局。

• 进程管理需要知道：内存的每个物理页框在哪里、如何分配连续内存。

• 结果：两个模块互相依赖，修改一个必然影响另一个。比如，内存管理算法改变，所有进程管理代码都得改。

内存管理只管“有没有页表映射”，不关心这个映射属于一个正在运行的进程，还是一个已经死亡的僵尸进程（僵尸进程的页表已经被清空或标记为无效）。也就是说现在有了进程地址空间，内存管理只需要知道哪些内存区域是被页表映射的，哪些是没有被页表映射的，不需要知道每个进程的生命状态。想要释放内存当进程管理想要申请内存资源时，让内存管理通过页表建立映射即可资源时，通过页表取消映射即可。解耦的本质也就是减少模块与模块之间的关联性。

• 在物理内存中，可以对未来的数据进行任意位置的加载，物理内存的分配可以和进程的管理做到没有关系。
• 在 C/C++ 语言上 new/malloc 出一块新的空间时，本质是在虚拟地址空间申请空间。
• 假设申请了空间，但不立马使用这块空间， 是对空间造成了浪费

• 地址空间的作用：进程向操作系统申请内存时，只是在虚拟地址空间上完成了申请，操作系统此时可以不分配任何物理内存。
• 缺页中断的触发：当进程真正要访问这个虚拟地址对应的物理内存时，会触发缺页中断，由操作系统自动执行内存管理算法，分配物理内存并建立页表映射。
• 延迟分配策略：把物理内存的分配推迟到真正需要访问的时候，这样能极大提升内存有效使用率（接近100%），而且进程/用户完全感知不到这个过程。

---

好记：
地址空间 = 让进程“先借钱记账”

缺页中断 = 让OS“等真要花钱时再掏钱”

进程以为自己占了一大片内存，实际OS只在进程用到哪块内存时，才分配哪块物理内存

最终效果：用户无感，内存不浪费，这就是虚拟内存的“延迟分配”魔法。

---

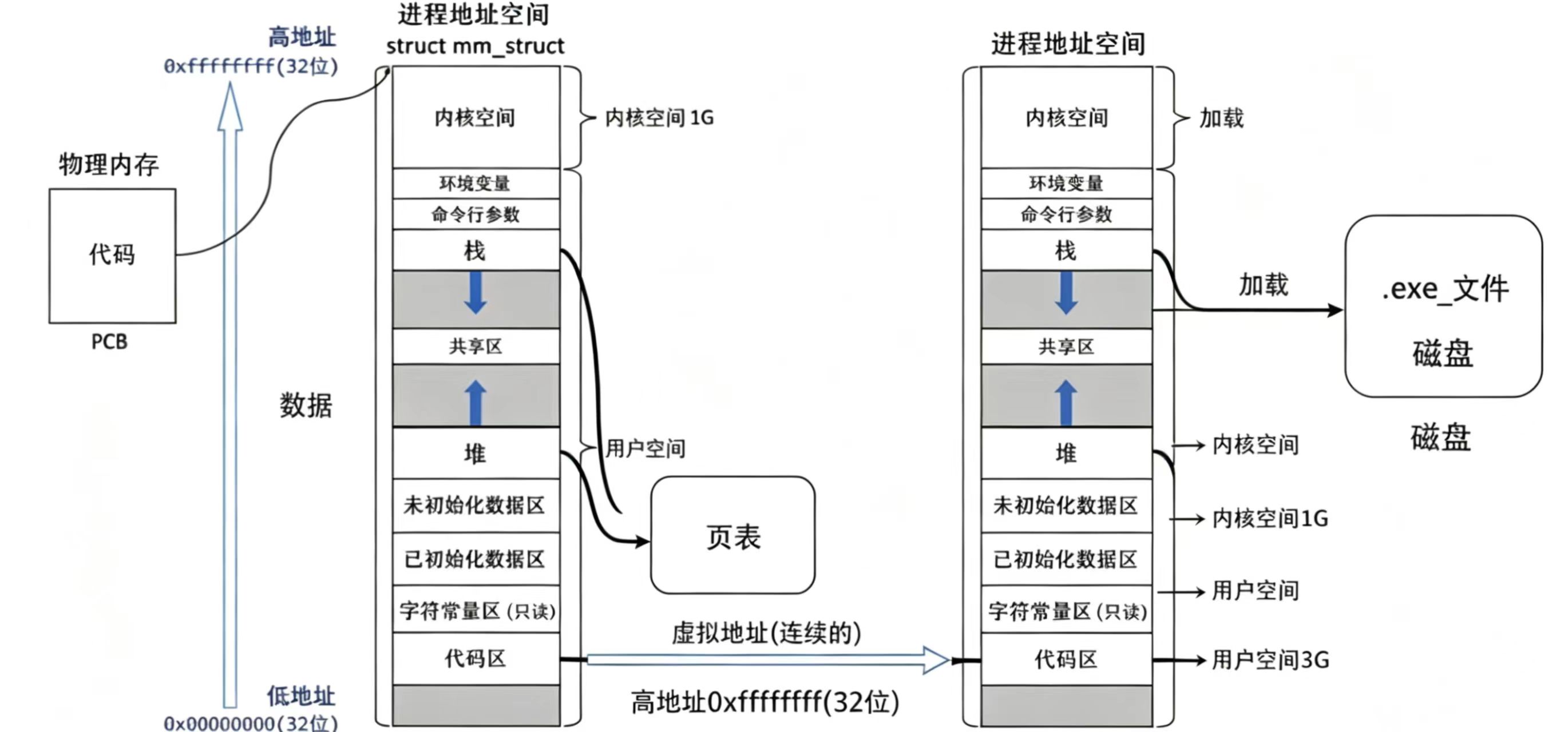

（3）通过页表映射到不同的有序区域来实现进程的独立性

（1)在进程的视角，所有的内存分别都可以是有序的。

  (2)让每个进程以同样的方式来看待代码和数据。

因为可执行文件在磁盘上就是按区域（代码段、数据段等）组织存储的，所以进程地址空间也按同样的区域划分。这样加载时可以直接映射，运行时可以统一管理。

可执行文件按段组织存储（链接时合并代码/数据）
                ↓
    为了便于加载和访问，进程地址空间按同样的段划分
                ↓
    每个进程都看到相同的“代码段 → 数据段 → BSS → 堆 → 栈”布局
                ↓
    进程设计时不需要关心物理内存细节，只需要按这个虚拟布局访问
                ↓
    OS 负责把磁盘上的段加载到虚拟地址空间对应的位置

---

可执行程序形成时，有一个链接的过程，会把用户代码和库的代码，把用户数据和库的数据分别合并在一起。否则可执行程序的代码和数据如果是混着存放在一起的，会导致链接过程变得很复杂。所以进程的地址空间才有了区域划分这样的概念，方便进程找到代码和数据。

总结：

• 地址空间 + 页表的存在可以将内存分布有序化。
• 结合（2），进程要访问物理内存中的数据和代码，可能目前并没有在物理内存中。同样的，也可以让不同的进程映射到不同的物理内存，便很容易做到进程独立性的实现。
• 进程的独立性可以通过进程空间 + 页表的方式实现。

好处：

• 不用在物理内存中找一块连续的区域。
• 站在进程的角度，所有进程的代码存放的区域，虚拟地址是连续的，可以被方便顺序执行。

---

五.重新理解什么是挂起？

进程和程序有什么区别呢？

• 加载的本质就是创建进程。
• 程序是进程的子集

问题一：进程创建时，是否必须立刻把所有代码和数据都加载到物理内存，并建好所有页表映射？

不是。 最极端的情况下，只创建内核数据结构（如 PCB、页表框架），物理内存一个字节都不给。进程处于 “新建”状态，等真正被调度执行、访问某个虚拟地址时，才通过缺页中断从磁盘加载对应的代码/数据页。

缺页中断：就像是进程要访问的内容不在物理内存里，CPU就会暂停当前进程，向操作系统发“请求”；“我要的这个页不在内存里，快帮我从磁盘调进来！”
等操作系统把对应页加载到物理内存、更新页表后，再让进程继续执行。

问题二、16GB 的游戏，4GB 的物理内存，能跑吗？

可以运行。 原理就是分批/分时加载：

1. 游戏启动时，只加载最开始需要的 200MB 代码和数据。

2. CPU 执行这部分指令。

3. 当执行到还没加载的地址时，触发缺页中断 → OS 从磁盘把那一小块（比如 4KB 或几 MB）加载进来。

4. 之前执行过的、暂时不用的部分，可以被换出到磁盘，腾出空间给新加载的部分。

效果： 物理内存里始终只放“当前正在活跃使用”的部分，不活跃的部分在磁盘上。
代价： 物理内存越小，换入换出越频繁 → 游戏卡顿（因为磁盘比内存慢几万倍）。

• 加载的本质就是换入的过程。

问题三：既然可以分批加载，那可以分批换出吗？

可以。换出的单位也是页（通常 4KB）

甚至这个进程短时间不会再被执行，比如挂起 / 阻塞。

• 也就相当于其对应的代码和数据占着空间却不创造价值，所以 OS 就可以将它换出，一旦被换出，那么此时这个进程就叫被挂起。

本质： 把物理内存当成磁盘的“缓存”，只放最需要的数据。

总结：

物理内存不是程序的“容器”，而是程序的“工作缓存”。
程序多大都能跑，只要当前需要执行的那一小块在内存里就行。
OS 负责在内存和磁盘之间，像搬运工一样分批换入换出，
用户和进程完全感知不到——除了可能会卡。
