前言

上一篇实战教程，我们完成了W55RP20芯片MQTT协议基础通信验证，实现了与公共MQTT服务器的消息收发。本篇内容我们聚焦工业级物联网场景，实现W55RP20通过MQTT协议与阿里云IoT平台对接，完成温湿度数据定时上传，掌握阿里云IoT设备注册、MQTT连接配置、数据格式封装等核心技能，适配工业级设备上云需求。

W55RP20集成硬件 TCP/IP 协议栈，搭配MQTT客户端库，通过C语言编程即可实现与阿里云IoT平台的稳定通信，无需关心底层Socket细节，依托WIZnet官方驱动库和阿里云IoT规范，大幅降低嵌入式设备上云开发门槛，适用于智能监测、数据采集等各类物联网场景。

学完本文，你将掌握：

• 阿里云IoT平台设备注册、产品创建及MQTT连接参数获取

• W55RP20连接阿里云IoT平台的C语言实现（完整可运行代码）

• 阿里云IoT平台MQTT协议格式封装（JSON payload构造）

• DNS解析优化、定时数据上传、心跳保活等稳定机制实现

• 阿里云IoT平台数据查看、调试及常见问题排查方法

系列教程学习路径

本专栏共 16 篇，循序渐进覆盖 W55RP20-EVB-Pico 模块 C语言开发全流程：

1. 第 1 篇：静态 IP 配置与网络基础

2. 第 2 篇：DHCP 自动联网与网络诊断

3. 第 3 篇：TCP Client 客户端通信

4. 第 4 篇：TCP Server 服务端通信

5. 第 5 篇：UDP 单播数据通信

6. 第 6 篇：UDP 组播/广播数据通信

7. 第 7 篇：DNS 域名解析

8. 第 8 篇：NTP 从网络获取时间

9. 第 9 篇：HTTP Client 客户端请求

10. 第 10 篇：HTTP Server 服务端搭建

11. 第 11 篇：HTTP 协议与 OneNET 平台数据上云

12. 第 12 篇：MQTT 协议基础通信验证

13. 第 13 篇：MQTT 协议与阿里云平台对接（本文）

14. 第 14 篇：MQTT 协议与 OneNET 平台对接

15. 第 15 篇：MQTT 协议与 ThingSpeak 平台对接

16. 第 16 篇：Modbus 工业协议通信

建议收藏本专栏，跟随教程逐步学习，所有代码均会同步更新至官方 Gitee 仓库

目录

1、准备工作

1.1 软件准备

1.2 硬件准备

1.3 阿里云IoT平台准备

2、W55RP20 C语言开发环境搭建

2.1 驱动库配置

2.2 固件烧录

3、硬件连接与串口配置

3.1 硬件连接

3.1.1 基础连接（供电+调试）

3.1.2 以太网连接

3.1.3 模块与开发板接线（分离式模块适用）

3.2 串口调试配置

4、阿里云IoT MQTT协议规范解析

4.1 核心连接规范（必看）

4.2 数据格式规范

4.3 极简工作流程（4步）

5、核心C语言代码复制与编译烧录

5.1 依赖库说明

5.2 完整C语言代码（主程序）

5.3 代码关键配置说明

5.4 编译与烧录步骤

6、运行结果与阿里云IoT验证

6.1 串口输出结果

6.2 阿里云IoT平台数据验证

7、常见问题一站式排查

8、W55RP20 核心优势对比

9、典型应用场景

10. 系列预告与资源获取

10.1系列预告

10.2 资源获取

1、准备工作

1.1 软件准备

所需软件均为免费版本，按要求下载安装即可，无需额外付费，适配C语言开发需求，新增阿里云IoT平台相关操作工具。

软件名称	版本要求	下载地址	说明
VS Code（搭配C/C++插件）	最新稳定版	VS Code 官方下载	轻量级代码编辑器，支持C语言语法高亮、编译调试，新手友好
W55RP20-EVB-Pico 模块 C语言驱动库	最新稳定版	WIZnet 官方固件/驱动库下载	专为 W55RP20-EVB-Pico 模块编写，已集成 WIZnet 硬件驱动、TCP/IP协议栈及MQTT客户端库
串口调试助手（如SecureCRT）	任意版本	官方下载或第三方工具	用于查看串口输出的运行日志、调试信息，定位连接和数据上传问题
阿里云IoT平台	在线版	阿里云IoT平台官网	创建产品、注册设备，获取MQTT连接参数，查看上传的温湿度数据

1.2 硬件准备

• W55RP20-EVB-Pico × 1

• Micro USB 数据线（必须支持数据传输，不能使用纯充电线）× 1

• 标准网线 × 1

• 开启 DHCP 功能的路由器 / 交换机 × 1（用于获取网络参数，实现 DNS 解析）

1.3 阿里云IoT平台准备

在进行代码开发前，需先在阿里云IoT平台完成产品创建和设备注册，获取MQTT连接所需的核心参数（客户端ID、用户名、密码），步骤如下：

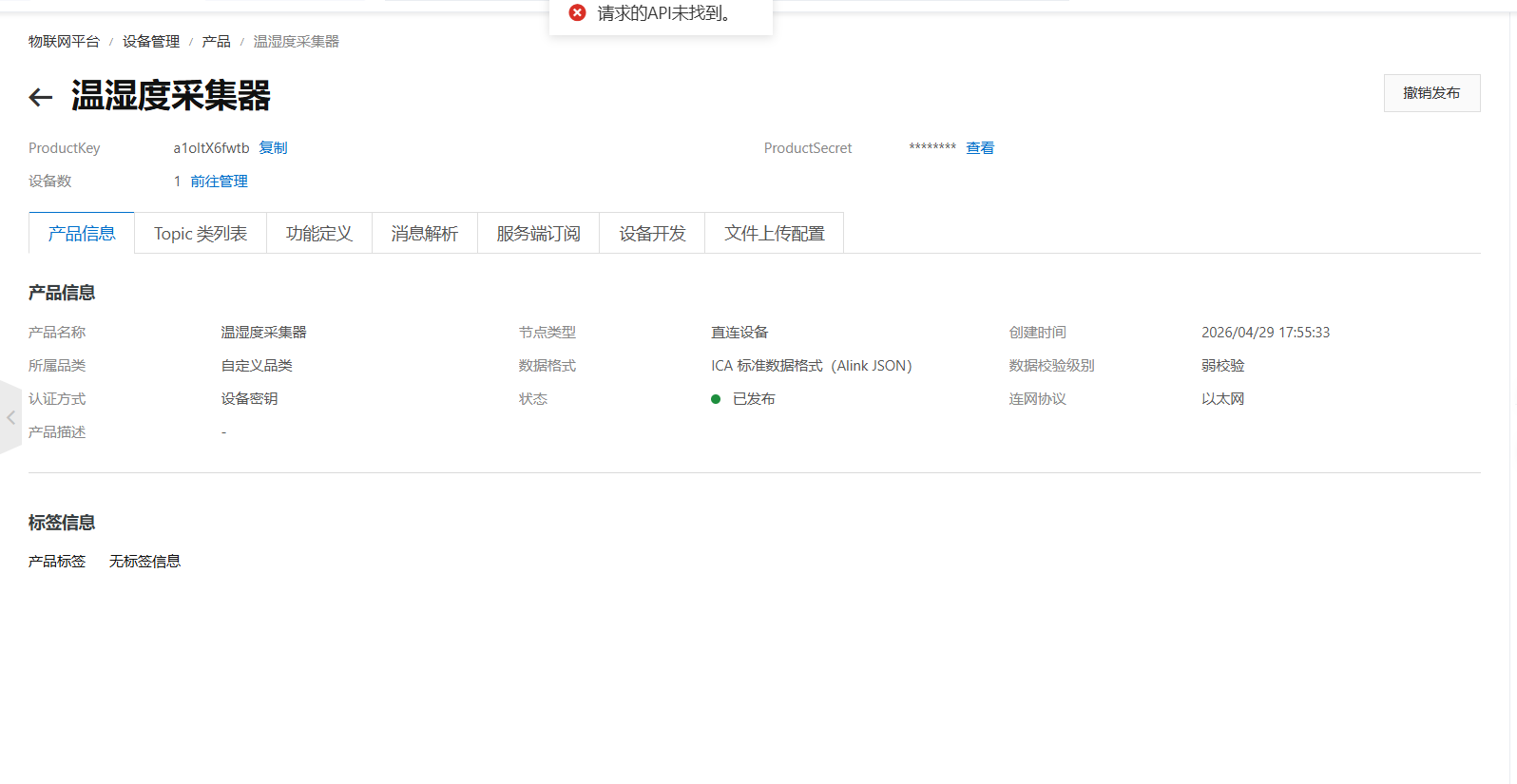

1. 登录阿里云IoT平台（需注册阿里云账号，个人版免费），进入「设备管理」→「产品」，点击「创建产品」；

2. 产品配置：产品名称自定义（如W55RP20温湿度采集），所属品类选择「自定义品类」，节点类型选择「设备」，联网方式选择「以太网」，数据格式选择「JSON」，点击「确认创建」；

3. 添加设备：进入创建好的产品，点击「设备管理」→「添加设备」，设备名称自定义（如W5500_01），点击「确认」，完成设备注册；

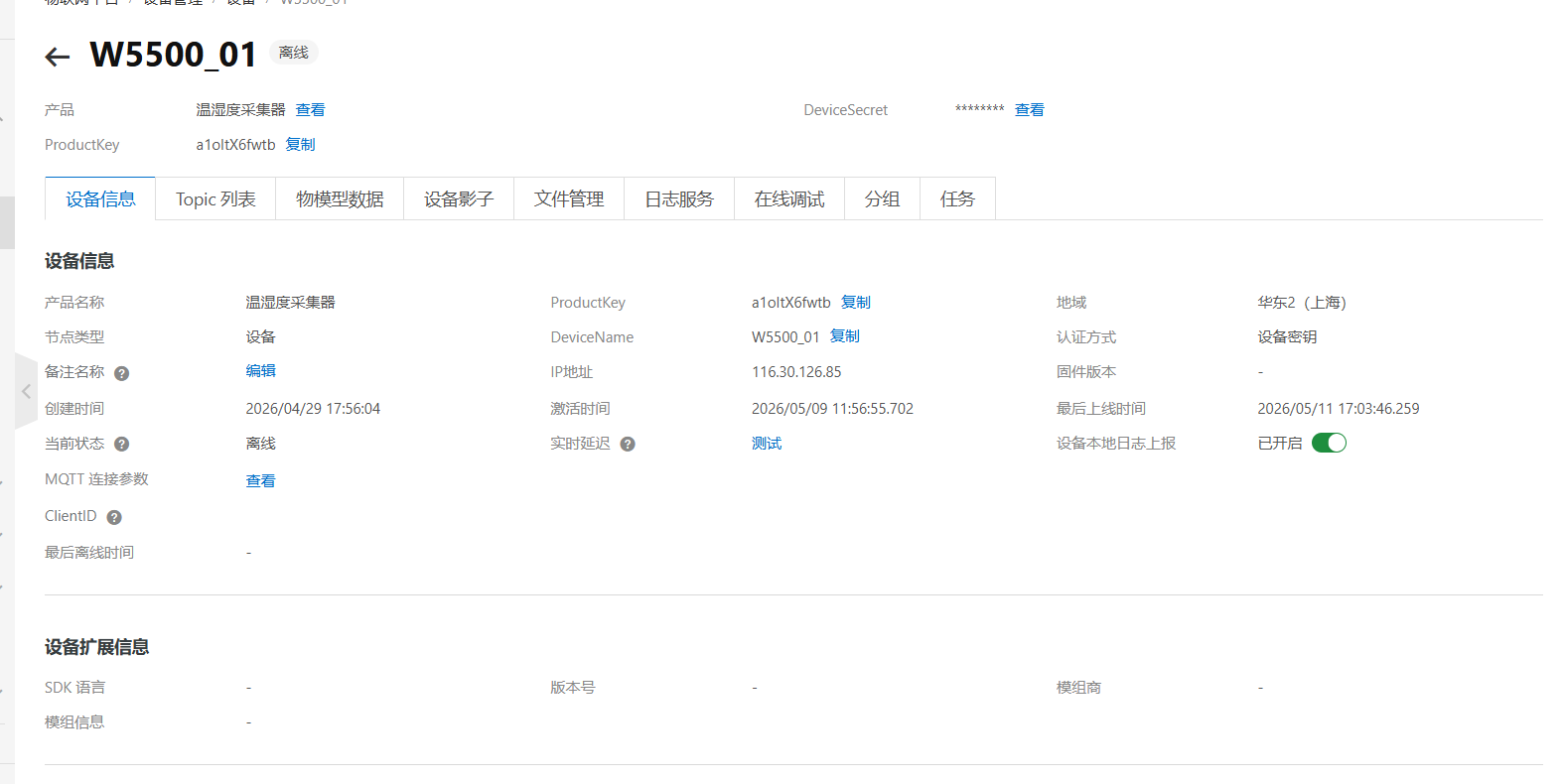

4. 获取连接参数：进入设备详情页，点击「MQTT连接参数」，记录以下3个核心参数（后续替换到代码中）：

   1. 客户端ID（Client ID）：格式为「产品ID.设备名称|securemode=2,signmethod=hmacsha256,timestamp=xxxxxxxxx|」

   2. 用户名（Username）：格式为「设备名称&产品ID」

   3. 密码（Password）：通过阿里云签名工具生成（需输入设备密钥、客户端ID等信息，具体生成方法见下文代码说明）

5. 添加物模型（可选）：进入产品「物模型定义」，添加「Temperature」（温度，浮点型）和「Humidity」（湿度，浮点型）两个属性，用于在平台直观查看温湿度数据。

2、W55RP20 C语言开发环境搭建

2.1 驱动库配置

1. 下载W55RP20官方C语言驱动库，解压后得到核心文件（包含wizchip_conf.h、socket.h、mqtt_interface.h、MQTTClient.h等）；

2. 打开VS Code，新建项目，将驱动库中的头文件（.h）放入项目include文件夹，源文件（.c）放入src文件夹；

3. 配置项目编译选项，指定编译器（如ARM GCC），关联驱动库文件，确保编译时能正常调用硬件驱动、网络接口和MQTT相关函数。

2.2 固件烧录

W55RP20-EVB-Pico 模块完全兼容树莓派 Pico 的 UF2 固件烧录方式，操作简单无需额外烧录器，新手可快速上手：

1. 按住 RP2040 开发板上的 BOOTSEL 按键不放；

2. 使用 Micro USB 数据线连接开发板与电脑；

3. 待电脑识别出名为 RPI-RP2 的 U 盘后，松开 BOOTSEL 按键；

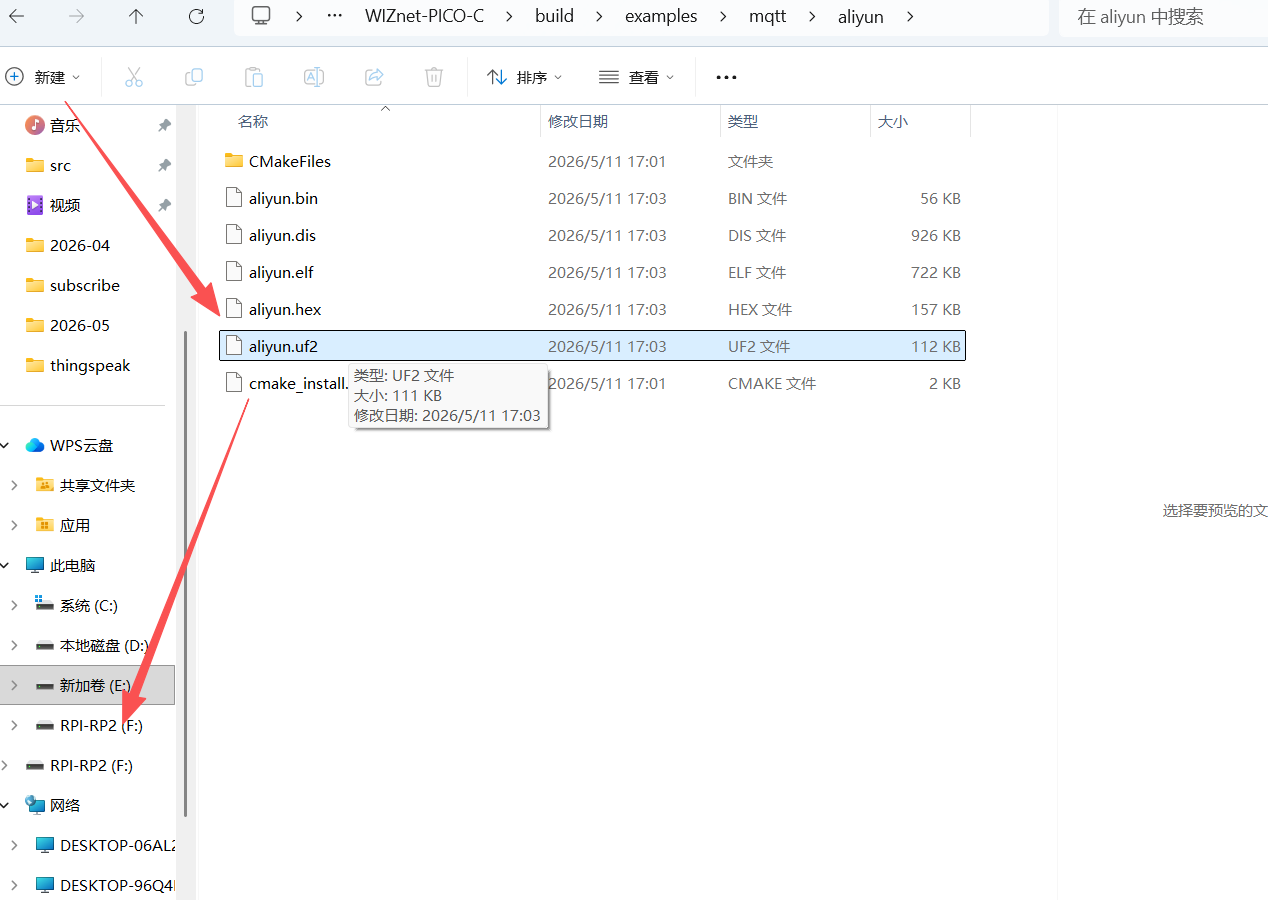

4. 将编译生成的 UF2 固件文件拖拽到 U 盘中；

5. 开发板会自动重启，固件烧录完成。

3、硬件连接与串口配置

3.1 硬件连接

W55RP20-EVB-Pico 模块连接分为两步，分别实现供电/调试和以太网连接，操作简单，无需复杂接线，与基础MQTT实战连接方式一致：

3.1.1 基础连接（供电+调试）

使用 Micro USB 数据线连接 RP2040 开发板与电脑，用于开发板供电、固件烧录和串口调试。

3.1.2 以太网连接

使用网线连接 W55RP20-EVB-Pico 模块的以太网接口与路由器的 LAN 口（或直接连接电脑网口，需手动配置电脑 IP 与开发板同网段）。

3.1.3 模块与开发板接线（分离式模块适用）

若使用分离式模块与开发板，需按以下引脚对应连接（SPI 通信）：

【硬件预留】此处插入硬件连接示意图

3.2 串口调试配置

打开vscode串口调试助手，按以下参数配置，用于查看开发板运行日志和调试信息，定位阿里云MQTT连接和数据上传问题：

1. 波特率：115200

2. 数据位：8

3. 停止位：1

4. 校验位：无

5. 流控：无

6. 选择开发板对应的串口（通常显示为 COMx），点击打开串口。

4、阿里云IoT MQTT协议规范解析

阿里云IoT平台采用MQTT 3.1协议（与代码中配置一致），基于发布/订阅模式实现设备与平台的双向通信，与公共MQTT服务器相比，核心差异在于连接参数严格和数据格式规范，这也是开发的重点和难点。

4.1 核心连接规范（必看）

• MQTT版本：必须使用3.1版本（代码中配置为MQTTVersion = 3），与阿里云IoT平台兼容；

• 服务器地址：格式为「产品ID.iot-as-mqtt.地域ID.aliyuncs.com」（如代码中的a1oItX6fwtb.iot-as-mqtt.cn-shanghai.aliyuncs.com），地域ID需与阿里云账号地域一致；

• 端口：使用1883（非加密端口，适合开发调试；生产环境可使用8883加密端口）；

• 连接参数：客户端ID、用户名、密码必须严格按照阿里云IoT平台提供的格式配置，否则会连接失败，其中密码为HMAC-SHA256签名，有效期与timestamp（时间戳）相关。

4.2 数据格式规范

阿里云IoT平台要求设备上传的数据必须为指定JSON格式，核心包含方法、设备ID、参数、版本四个字段，示例如下：

{ "method":"thing.event.property.post", "id":"123456789", "params":{ "Temperature":35.7, "Humidity":60.2 }, "version":"1.0" }

说明：

• method：固定为「thing.event.property.post」，表示设备上传属性数据；

• id：随机数或时间戳，用于标识一条消息，避免重复；

• params：设备上传的具体数据，字段名需与阿里云物模型中定义的属性名一致；

• version：固定为「1.0」，表示数据格式版本。

4.3 极简工作流程（4步）

1. W55RP20通过DNS解析阿里云IoT MQTT服务器域名，获取服务器IP；

2. 使用阿里云IoT平台提供的客户端ID、用户名、密码，建立MQTT连接；

3. W55RP20按阿里云规范封装温湿度数据（JSON格式），向指定主题发布数据；

4. 阿里云IoT平台接收数据，在设备详情页显示实时温湿度数据，支持数据存储和可视化。

5、核心C语言代码复制与编译烧录

5.1 依赖库说明

核心依赖 WIZnet 官方驱动库（包含wizchip_conf.h、socket.h、mqtt_interface.h、MQTTClient.h等），用于实现W55RP20硬件初始化、网络连接、DNS解析及MQTT客户端的连接、发布等基础功能；无需额外添加阿里云专用库，代码中已集成连接配置和数据格式封装逻辑，直接关联到项目中即可使用。

5.2 完整C语言代码（主程序）

将以下代码复制到VS Code项目的主文件（如main.c）中，重点替换阿里云IoT平台获取的连接参数，编译生成UF2固件后烧录到开发板，代码注释清晰，关键配置部分已标注，可直接修改。

/**
    Copyright (c) 2021 WIZnet Co.,Ltd
    Modified for W55RP20 with Alibaba Cloud MQTT
    SPDX-License-Identifier: BSD-3-Clause
*/

#include <stdio.h>
#include <string.h>
#include "port_common.h"
#include "wizchip_conf.h"
#include "wizchip_spi.h"
#include "mqtt_interface.h"
#include "MQTTClient.h"
#include "timer.h"
#include "time.h"
#include "dns.h"

/* Buffer */
#define ETHERNET_BUF_MAX_SIZE (1024 * 2)

/* Socket */
#define SOCKET_MQTT 0
#define SOCKET_DNS  3

/* Port */
#define PORT_MQTT 1883

/* Timeout */
#define DEFAULT_TIMEOUT 1000

/* MQTT - Alibaba Cloud IoT Platform */
#define MQTT_CLIENT_ID "a1oItX6fwtb.W5500_01|securemode=2,signmethod=hmacsha256,timestamp=1778290572195|"
#define MQTT_USERNAME   "W5500_01&a1oItX6fwtb"
#define MQTT_PASSWORD   "d97d43040359918481a7e3353153560efdcf81bf3f843e2c714706dcdaa3a9db"
#define MQTT_BROKER_DOMAIN "a1oItX6fwtb.iot-as-mqtt.cn-shanghai.aliyuncs.com"
#define MQTT_PUBLISH_TOPIC "/sys/a1oItX6fwtb/W5500_01/thing/event/property/post"
#define MQTT_PUBLISH_PERIOD (1000 * 10)
#define MQTT_KEEP_ALIVE 60

/* 温湿度数据（固定值） */
#define TEMPERATURE_VALUE 35.7
#define HUMIDITY_VALUE    60.2

/* 网络配置（根据实际情况修改） */
static wiz_NetInfo g_net_info = {
    .mac = {0x00, 0x08, 0xDC, 0x12, 0x34, 0x56},
    .ip = {192, 168, 1, 128},
    .sn = {255, 255, 255, 0},
    .gw = {192, 168, 1, 1},
    .dns = {8, 8, 8, 8},
#if _WIZCHIP_ > W5500
    .lla = {0xfe, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x02, 0x08, 0xdc, 0xff, 0xfe, 0x57, 0x57, 0x25},
    .gua = {0},
    .sn6 = {0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00},
    .gw6 = {0},
    .dns6 = {0x20, 0x01, 0x48, 0x60, 0x48, 0x60, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x88, 0x88},
    .ipmode = NETINFO_STATIC_ALL
#else
    .dhcp = NETINFO_STATIC
#endif
};

/* DNS解析结果存储 */
static uint8_t g_mqtt_broker_ip[4] = {0};

/* MQTT相关变量 */
static uint8_t g_mqtt_send_buf[ETHERNET_BUF_MAX_SIZE] = {0};
static uint8_t g_mqtt_recv_buf[ETHERNET_BUF_MAX_SIZE] = {0};
static Network g_mqtt_network;
static MQTTClient g_mqtt_client;
static MQTTPacket_connectData g_mqtt_packet_connect_data = MQTTPacket_connectData_initializer;
static MQTTMessage g_mqtt_message;

static volatile uint32_t g_msec_cnt = 0;

/* DNS解析缓冲区 */
static uint8_t g_dns_buf[ETHERNET_BUF_MAX_SIZE] = {0};

/* 函数声明 */
static void repeating_timer_callback(void);
static time_t millis(void);
static void build_aliyun_payload(char *payload, int max_len, float temperature, float humidity);
static int do_dns(const char *domain_name, uint8_t *ip_addr);

/**
 * @brief DNS域名解析函数（修正版）
 * @param domain_name 要解析的域名
 * @param ip_addr 输出解析后的IP地址(4字节数组)
 * @return 0:成功, -1:失败
 */
static int do_dns(const char *domain_name, uint8_t *ip_addr)
{
    int8_t ret = 0;
    uint8_t dns_ip[4];

    /* 直接使用网络配置中的DNS服务器地址 - 关键修改 */
    dns_ip[0] = g_net_info.dns[0];
    dns_ip[1] = g_net_info.dns[1];
    dns_ip[2] = g_net_info.dns[2];
    dns_ip[3] = g_net_info.dns[3];

    /* 如果DNS未配置（全0），则使用网关作为DNS */
    if (dns_ip[0] == 0 && dns_ip[1] == 0 && dns_ip[2] == 0 && dns_ip[3] == 0) {
        dns_ip[0] = g_net_info.gw[0];
        dns_ip[1] = g_net_info.gw[1];
        dns_ip[2] = g_net_info.gw[2];
        dns_ip[3] = g_net_info.gw[3];
        printf("DNS: Using gateway as DNS server %d.%d.%d.%d\n", dns_ip[0], dns_ip[1], dns_ip[2], dns_ip[3]);
    } else {
        printf("DNS: Using DNS server %d.%d.%d.%d\n", dns_ip[0], dns_ip[1], dns_ip[2], dns_ip[3]);
    }

    printf("DNS: Resolving domain: %s\n", domain_name);

    /* 初始化DNS客户端 */
    DNS_init(SOCKET_DNS, g_dns_buf);

    /* 执行DNS查询 */
    ret = DNS_run(dns_ip, (uint8_t *)domain_name, ip_addr);

    if (ret == 1) {
        printf("DNS: Success! IP: %d.%d.%d.%d\n",
               ip_addr[0], ip_addr[1], ip_addr[2], ip_addr[3]);
        return 0;
    } else {
        printf("DNS: Failed to resolve domain! Error: %d\n", ret);
        return -1;
    }
}

/**
 * @brief 构造阿里云IoT平台需要的JSON数据格式
 */
static void build_aliyun_payload(char *payload, int max_len, float Temperature, float Humidity) {
    snprintf(payload, max_len,
        "{\"method\":\"thing.event.property.post\",\"id\":\"%ld\",\"params\":{\"Temperature\":%.1f,\"Humidity\":%.1f},\"version\":\"1.0\"}",
        (long)millis(), Temperature, Humidity);
}

/* 注意：不需要定义 print_network_information 函数，因为已经在 wizchip_spi.c 中实现 */

/* 定时器回调 */
static void repeating_timer_callback(void) {
    g_msec_cnt++;
    MilliTimer_Handler();
}

/* 获取毫秒数 */
static time_t millis(void) {
    return g_msec_cnt;
}

/**
 * @brief 主函数 - W55RP20连接阿里云IoT并上传温湿度数据
 */
int main() {
    int32_t retval = 0;
    uint32_t start_ms = 0;
    uint32_t end_ms = 0;
    char payload[256];

    /* 初始化系统 */
    stdio_init_all();
    sleep_ms(3000);
    printf("\r\n=== W55RP20 Aliyun MQTT Demo ===\r\n");

    /* 初始化W5500/W55RP20网络 */
    wizchip_spi_initialize();
    wizchip_cris_initialize();
    wizchip_reset();
    wizchip_initialize();
    wizchip_check();

    /* 初始化1ms定时器 */
    wizchip_1ms_timer_initialize(repeating_timer_callback);

    /* 配置网络 */
    network_initialize(g_net_info);

    /* 使用头文件中声明的函数 - 直接调用，不需要自己定义 */
    print_network_information(g_net_info);

    /* DNS解析域名获取Broker IP */
    printf("\n--- DNS Resolution Phase ---\n");

    int dns_retry = 0;
    while (do_dns(MQTT_BROKER_DOMAIN, g_mqtt_broker_ip) != 0) {
        dns_retry++;
        if (dns_retry >= 3) {
            printf("DNS resolution failed after 3 attempts!\n");
            while (1);
        }
        printf("Retry %d in 3 seconds...\n", dns_retry);
        sleep_ms(3000);
    }

    /* 创建网络连接 */
    NewNetwork(&g_mqtt_network, SOCKET_MQTT);

    printf("Connecting to Aliyun MQTT broker at %d.%d.%d.%d:%d...\n",
           g_mqtt_broker_ip[0], g_mqtt_broker_ip[1],
           g_mqtt_broker_ip[2], g_mqtt_broker_ip[3], PORT_MQTT);

    retval = ConnectNetwork(&g_mqtt_network, g_mqtt_broker_ip, PORT_MQTT);
    if (retval != 1) {
        printf("Network connect failed! retval=%d\n", retval);
        while (1);
    }
    printf("Network connected.\n");

    /* 初始化MQTT客户端 */
    MQTTClientInit(&g_mqtt_client, &g_mqtt_network, DEFAULT_TIMEOUT,
                   g_mqtt_send_buf, ETHERNET_BUF_MAX_SIZE,
                   g_mqtt_recv_buf, ETHERNET_BUF_MAX_SIZE);

    /* 配置MQTT连接参数 */
    g_mqtt_packet_connect_data.MQTTVersion = 3;
    g_mqtt_packet_connect_data.cleansession = 1;
    g_mqtt_packet_connect_data.willFlag = 0;
    g_mqtt_packet_connect_data.keepAliveInterval = MQTT_KEEP_ALIVE;
    g_mqtt_packet_connect_data.clientID.cstring = MQTT_CLIENT_ID;
    g_mqtt_packet_connect_data.username.cstring = MQTT_USERNAME;
    g_mqtt_packet_connect_data.password.cstring = MQTT_PASSWORD;

    /* 连接阿里云MQTT */
    printf("MQTT Connecting to Aliyun IoT...\n");
    retval = MQTTConnect(&g_mqtt_client, &g_mqtt_packet_connect_data);
    if (retval < 0) {
        printf("MQTT connect failed: %d\n", retval);
        while (1);
    }
    printf("MQTT connected to Aliyun IoT Platform!\n");

    /* 初始化发布消息结构 */
    g_mqtt_message.qos = QOS0;
    g_mqtt_message.retained = 0;
    g_mqtt_message.dup = 0;

    start_ms = millis();

    /* 主循环 - 定时上传温湿度数据 */
    while (1) {
        end_ms = millis();

        if (end_ms > start_ms + MQTT_PUBLISH_PERIOD) {
            /* 构造阿里云格式的JSON数据 */
            build_aliyun_payload(payload, sizeof(payload), TEMPERATURE_VALUE, HUMIDITY_VALUE);

            /* 设置消息内容 */
            g_mqtt_message.payload = payload;
            g_mqtt_message.payloadlen = strlen(payload);

            /* 发布数据 */
            printf("Publishing: %s\n", payload);
            retval = MQTTPublish(&g_mqtt_client, MQTT_PUBLISH_TOPIC, &g_mqtt_message);
            if (retval < 0) {
                printf("Publish failed: %d\n", retval);
                while (1);
            }
            printf("Data published successfully!\n");

            start_ms = millis();
        }

        /* 保持MQTT连接活跃 */
        if ((retval = MQTTYield(&g_mqtt_client, g_mqtt_packet_connect_data.keepAliveInterval)) < 0) {
            printf("Yield error: %d\n", retval);
            while (1);
        }
    }

    return 0;
}

5.3 代码关键配置说明

• 阿里云MQTT参数（核心修改）：

  • MQTT_CLIENT_ID：替换为阿里云IoT平台设备详情页获取的Client ID，注意保留末尾的「|」，timestamp（时间戳）可自行更新（有效期内即可）；

  • MQTT_USERNAME：替换为「设备名称&产品ID」，与阿里云平台一致，不可遗漏「&」；

  • MQTT_PASSWORD：替换为阿里云平台生成的签名（HMAC-SHA256格式），签名生成时需确保参数与Client ID一致，否则会验证失败；

  • MQTT_BROKER_DOMAIN：替换为阿里云平台的MQTT服务器域名，地域ID（如cn-shanghai）需与账号地域一致；

  • MQTT_PUBLISH_TOPIC：固定格式为「/sys/产品ID/设备名称/thing/event/property/post」，替换产品ID和设备名称即可。

• 网络配置：根据路由器实际网段修改g_net_info中的ip、gw、dns，确保与路由器在同一网段；DNS推荐使用阿里云DNS（223.5.5.5），提高解析成功率；

• MQTT版本：代码中已配置为3.1版本（MQTTVersion = 3），无需修改，与阿里云IoT平台兼容；

• 数据上传周期：MQTT_PUBLISH_PERIOD定义为10秒，可根据需求修改（单位：毫秒）；

• 温湿度数据：当前为固定值（TEMPERATURE_VALUE、HUMIDITY_VALUE），实际开发中可替换为传感器采集的实时数据（如DHT11、DS18B20）。

5.4 编译与烧录步骤

1. 第一步：将上述代码复制到VS Code项目主文件，关联WIZnet官方驱动库（确保所有头文件能正常引用，无报错）；

2. 第二步：修改代码中的阿里云MQTT参数、网络配置，保存文件；

3. 第三步：编译项目，生成UF2固件文件（若编译报错，优先检查驱动库关联是否正确、头文件名称是否拼写正确）；

4. 第四步：按前文“固件烧录”步骤，将UF2固件烧录到W55RP20开发板；

5. 第五步：打开串口调试助手，查看开发板运行日志，确认网络初始化、DNS解析、MQTT连接成功；

6. 第六步：登录阿里云IoT平台，进入设备详情页，查看「物模型数据」，确认温湿度数据定时上传成功。

6、运行结果与阿里云IoT验证

6.1 串口输出结果

烧录完成后，开发板自动重启，打开串口调试助手，会输出以下内容，说明网络初始化、DNS解析、MQTT连接及数据上传成功：

---- 已打开串行端口 COM80 ----

=== W55RP20 Aliyun MQTT Demo ===
[PIO SPI CLOCK SPEED : 31.25 MHz] (sys=125.00 MHz)

====================================================================================================
 W5500 network configuration : static

 MAC         : 00:08:DC:12:34:56
 IP          : 192.168.1.128
 Subnet Mask : 255.255.255.0
 Gateway     : 192.168.1.1
 DNS         : 8.8.8.8
====================================================================================================


--- DNS Resolution Phase ---
DNS: Using DNS server 8.8.8.8
DNS: Resolving domain: a1oItX6fwtb.iot-as-mqtt.cn-shanghai.aliyuncs.com
DNS: Success! IP: 47.100.127.192
Connecting to Aliyun MQTT broker at 47.100.127.192:1883...
Network connected.
MQTT Connecting to Aliyun IoT...
MQTT connected to Aliyun IoT Platform!
Publishing: {"method":"thing.event.property.post","id":"10768","params":{"Temperature":35.7,"Humidity":60.2},"version":"1.0"}
Data published successfully!

说明：若打印“DNS retry”，属于正常现象，最多重试3次；若一直无法解析或连接失败，参考“常见问题排查”部分。

6.2 阿里云IoT平台数据验证

登录阿里云IoT平台，进入设备详情页，查看数据上传情况，步骤如下：

1. 进入阿里云IoT平台「设备管理」→「设备」，找到已注册的设备，点击设备名称进入详情页；

2. 点击「物模型数据」→「实时数据」，可看到温湿度数据定时更新（每10秒一次），与串口打印的 payload 数据一致；

3. 点击「运行日志」，可查看设备连接、数据上传的详细日志，若数据上传失败，可在此处查看错误原因；

4. （可选）点击「数据可视化」，创建仪表盘，可直观展示温湿度数据的变化趋势。

至此，W55RP20的C语言版MQTT协议与阿里云IoT平台对接实战完成！

7、常见问题一站式排查

结合阿里云IoT对接的特殊性，以下是高频问题及排查步骤，优先排查连接参数和格式问题：

问题现象	排查步骤
1. 串口无打印或打印乱码	1. 确认串口参数配置正确（波特率115200、无校验）；2. 固件为W55RP20专属C语言固件；3. 重新烧录固件，检查USB数据线是否支持数据传输。
2. DNS解析失败，提示Error	1. 检查DNS地址是否正确（推荐使用阿里云DNS：223.5.5.5）；2. 确认路由器能正常联网；3. 检查阿里云MQTT服务器域名是否拼写正确；4. 重启路由器和开发板。
3. MQTT连接失败，提示retval为负数	1. 确认TCP连接成功（查看串口打印的“Network connected”提示）；2. 检查MQTT版本是否为3.1（代码中已配置，无需修改）；3. 核对Client ID、Username、Password是否与阿里云平台一致，无拼写错误；4. 检查Password签名是否过期（timestamp是否在有效期内）。
4. 能连接阿里云，但无法上传数据	1. 检查MQTT_PUBLISH_TOPIC格式是否正确，产品ID和设备名称是否替换；2. 确认JSON payload格式正确，无语法错误（可复制串口打印的payload到JSON校验工具验证）；3. 检查物模型中属性名是否与payload中的字段名一致（大小写敏感）；4. 查看阿里云设备运行日志，定位错误原因。
5. 数据上传不稳定，频繁断开连接	1. 检查心跳间隔（MQTT_KEEP_ALIVE）是否为60秒，与阿里云平台保持一致；2. 确认网络连接稳定，网线插紧，路由器正常工作；3. 检查开发板供电是否稳定，避免电压不足导致断开；4. 优化DNS解析，使用阿里云DNS提高稳定性。
6. 编译报错，提示头文件找不到	1. 检查WIZnet驱动库是否正确关联到项目；2. 确认头文件路径配置正确；3. 检查头文件名称是否拼写正确（如mqtt_interface.h是否存在）。

8、W55RP20 核心优势对比

为了让你更直观地了解 W55RP20 的价值，我们对比了目前主流的三种嵌入式以太网方案：

对比维度	W55RP20 集成方案	外接 PHY 芯片 方案	外接 串口转以太网模块 方案
BOM 成本	低（单芯片）	中高（MCU + 模块 + 外围器件）	高
PCB 面积	小（仅需网口电路）	大（需预留芯片和布线空间）	高
开发难度	低（官方驱动库，一行代码联网）	中高（调试协议栈、编写驱动）	低
网络稳定性	极高（WIZnet 专注硬件 TCP/IP 协议栈 25 年）	不定（对于研发人员要求高，熟悉协议栈与网络开发，才能调试稳定）	不定（视研发公司能力水平）
CPU 资源占用	0%（协议栈网络处理完全由硬件完成）	50% 以上（协议栈完全运行在 MCU 上，占用相关资源）	0%
硬件 Socket 数量	8 个独立硬件 Socket	视 MCU 能力而定，理论支持多路拓展	一般为单路透传
网络吞吐量	最高 15Mbps	视 MCU 能力而定	约 3-5Mbps
接口易用性	单芯片集成	要 MCU 带有 MII/RMII 等接口	TTL 接口
部署难度	低（官方C语言驱动库成熟，应用层协议均有适配，可灵活部署）	高（应用层协议需要手动移植开源库适配）	视模块集成情况，无集成的功能需要自我封包拆包

9、典型应用场景

W55RP20 芯片集成以太网功能，结合其工业级稳定性，非常适合以下应用场景：

1.工业数据采集网关：简化现场部署，实现传感器数据的稳定上传
2.远程监控终端：用于工厂、机房、变电站等环境的设备状态远程监控
3.串口转网口设备：将传统 RS232/RS485 串口设备快速升级为以太网设备
4.智能楼宇节点：用于照明、空调、门禁等楼宇设备的网络控制
5.工业 PLC 扩展模块：为 PLC 增加以太网通信能力，实现远程编程和数据采集

10. 系列预告与资源获取

10.1系列预告

下一篇教程我们将讲解 W55RP20 MicroPython开发下的 MQTT+阿里云实现上传数据，带你了解连接建立、心跳包维护、异常重连等关键机制，掌握嵌入式以太网通信的基础能力。

10.2 资源获取

本文完整代码：WIZnet 官方 Gitee 仓库
W55RP20 芯片手册：WIZnet 官方资料网址

如果本文对你有帮助，欢迎点赞、收藏、关注，你的支持是我们持续更新的动力！如有任何问题，欢迎在评论区留言，我们会第一时间回复。
