ros2_control 是 ROS 2 中通用、实时、硬件抽象化的机器人控制核心框架，彻底解决了 “控制与硬件强耦合、控制器（不是执行器）重复开发” 的痛点，是机械臂、移动机器人、仿生机器人等底层运动控制的工业标准方案。

---

一、背景与核心定位

1. 诞生背景

• ROS 1 痛点：ros_control 虽实现硬件抽象，但架构老旧、实时性弱、接口固化（仅支持位置 / 速度 / 力）、不支持多执行器协同。
• ROS 2 革新需求：适配 DDS 通信、实时内核、组件化、生命周期管理，支持多关节、多传感器、多执行器（多电机相互协同）复杂机器人。
• 核心目标：硬件无关化、控制器复用、实时控制、标准化接口，让上层应用（MoveIt、Navigation）无需关心底层电机 / 舵机型号ros2_control。

2. 核心优势

• 硬件抽象：通过 StateInterface / CommandInterface 屏蔽底层驱动，一套控制器适配所有硬件ros2_control。
• 实时性：控制闭环在单进程内运行，无 Topic 通信延迟，支持 1kHz 以上（1ms周期）控制频率。
• 模块化：控制器、硬件、管理器完全解耦，可动态加载 / 切换 / 启停ros2_control。
• 标准化：兼容 URDF、ros2_controllers 提供通用控制器（轨迹、差速、力控）。

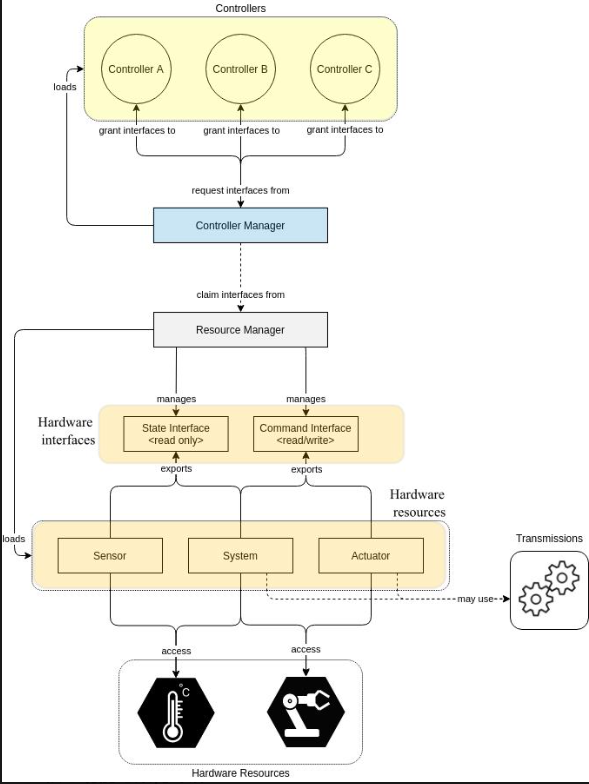

3. 核心组件关系

• Controller Manager (CM)：核心大脑，管理控制器生命周期、硬件接口匹配、控制循环调度ros2_control。
• Resource Manager (RM)：硬件抽象层，加载硬件插件、管理状态 / 命令接口、执行读写操作ros2_control。
• Hardware Interface：驱动插件，对接物理电机 / 传感器，实现 read() / write()。
• Controllers：控制算法（PID、轨迹跟踪、差速逆解），计算控制指令。

---

二、核心功能与架构详解

1. 核心接口：State & Command (基石)

• StateInterface (状态接口，只读) - 每个关节由独立的状态信息
  • 硬件 → 框架：反馈关节位置、速度、力矩、传感器数据。
  • 命名：joint_name/state_type（如 joint1/position）。
• CommandInterface (命令接口，读写) - 每个关节由独立的控制指令
  • 框架 → 硬件：下发控制指令（位置控制/ 速度控制 / 力矩控制）。
  • 互斥访问：一个接口同一时间仅一个控制器占用，防冲突。

2. 硬件接口类型 (3 类)

• SystemInterface (系统级，最常用) ： 机械本体
  • 适用于多关节一体化机器人（机械臂、差速底盘），统一读写所有关节。
• ActuatorInterface (执行器级) ： 执行电机
  • 适用于分布式执行器（独立舵机、CANopen 电机），每个执行器独立驱动。
• SensorInterface (传感器级)：    传感器
  • 独立传感器（IMU、力控传感器），仅提供状态接口。

3. 标准控制器库 (ros2_controllers)

• JointStateBroadcaster：状态广播，将硬件状态转为 sensor_msgs/JointState，供 RViz 可视化。
• JointTrajectoryController：轨迹跟踪，机械臂核心，接收 FollowJointTrajectory 目标。
• DiffDriveController：差速底盘控制，将 Twist 转为左右轮转速。
• ForwardCommandController：指令转发，直接透传指令（简易控制）。
• Position/Velocity/Effort Controllers：单关节闭环控制。

4. 控制循环流程 (实时闭环)

1. read()：Resource Manager 从硬件读取所有状态接口。
2. update()：Controller Manager 调度所有激活控制器（PID算法），计算命令接口。
3. write()：Resource Manager 将命令写入硬件。

• 频率：由 URDF 中 <update_rate> 设定（典型 100–1000Hz）。

---

三、代码示例（实战：2 自由度机械臂 RRBot）

示例 1：URDF 中定义 ros2_control (关键)

rrbot.ros2_control.xacro —— 声明硬件、接口、参数

xml

<ros2_control name="RRBotSystem" type="system">
  <hardware>
    <!-- 插件名：自定义或fake_components/GenericSystem（仿真） -->
    <plugin>ros2_control_demo_hardware/RRBotHardwareInterface</plugin>
    <param name="example_param">42</param>
  </hardware>

  <joint name="joint1">
    <!-- 命令接口：位置控制 -->
    <command_interface name="position">
      <param name="min">-3.14</param>
      <param name="max">3.14</param>
    </command_interface>
    <!-- 状态接口：位置+速度反馈 -->
    <state_interface name="position"/>
    <state_interface name="velocity"/>
  </joint>

  <joint name="joint2">
    <command_interface name="position">
      <param name="min">-3.14</param>
      <param name="max">3.14</param>
    </command_interface>
    <state_interface name="position"/>
    <state_interface name="velocity"/>
  </joint>
</ros2_control>

示例 2：硬件接口实现 (C++ 插件)

rrbot_hardware.cpp —— 对接虚拟 / 真实硬件

cpp

运行

#include "hardware_interface/system_interface.hpp"
#include "hardware_interface/handle.hpp"
#include "hardware_interface/hardware_info.hpp"
#include "hardware_interface/types/hardware_interface_return_values.hpp"
#include "rclcpp/rclcpp.hpp"

namespace ros2_control_demo_hardware {

class RRBotHardwareInterface : public hardware_interface::SystemInterface {
public:
  // 1. 配置：解析URDF参数、初始化内存
  hardware_interface::return_type configure(const hardware_interface::HardwareInfo& info) override {
    info_ = info;
    // 初始化状态/命令缓冲区
    hw_positions_.resize(2, 0.0);
    hw_velocities_.resize(2, 0.0);
    hw_commands_.resize(2, 0.0);
    return hardware_interface::return_type::OK;
  }

  // 2. 导出接口：CM 感知可用接口
  std::vector<hardware_interface::StateInterface> export_state_interfaces() override {
    std::vector<hardware_interface::StateInterface> interfaces;
    interfaces.emplace_back("joint1", "position", &hw_positions_[0]);
    interfaces.emplace_back("joint1", "velocity", &hw_velocities_[0]);
    interfaces.emplace_back("joint2", "position", &hw_positions_[1]);
    interfaces.emplace_back("joint2", "velocity", &hw_velocities_[1]);
    return interfaces;
  }

  std::vector<hardware_interface::CommandInterface> export_command_interfaces() override {
    std::vector<hardware_interface::CommandInterface> interfaces;
    interfaces.emplace_back("joint1", "position", &hw_commands_[0]);
    interfaces.emplace_back("joint2", "position", &hw_commands_[1]);
    return interfaces;
  }

  // 3. 启动：连接硬件
  hardware_interface::return_type start() override {
    RCLCPP_INFO(rclcpp::get_logger("RRBot"), "Hardware started!");
    return hardware_interface::return_type::OK;
  }

  // 4. 读取：硬件 → 缓冲区 (模拟)
  hardware_interface::return_type read() override {
    // 真实场景：串口/CAN 读电机反馈
    hw_velocities_[0] = (hw_commands_[0] - hw_positions_[0]) * 0.1;
    hw_velocities_[1] = (hw_commands_[1] - hw_positions_[1]) * 0.1;
    hw_positions_[0] += hw_velocities_[0] * 0.01; // 0.01s 控制步长
    hw_positions_[1] += hw_velocities_[1] * 0.01;
    return hardware_interface::return_type::OK;
  }

  // 5. 写入：缓冲区 → 硬件 (模拟)
  hardware_interface::return_type write() override {
    // 真实场景：下发指令到电机驱动器
    RCLCPP_INFO_STREAM(rclcpp::get_logger("RRBot"),
      "Commands: j1=" << hw_commands_[0] << ", j2=" << hw_commands_[1]);
    return hardware_interface::return_type::OK;
  }

private:
  hardware_interface::HardwareInfo info_;
  std::vector<double> hw_positions_;
  std::vector<double> hw_velocities_;
  std::vector<double> hw_commands_;
};

} // namespace

// 注册为插件
#include "pluginlib/class_list_macros.hpp"
PLUGINLIB_EXPORT_CLASS(ros2_control_demo_hardware::RRBotHardwareInterface, hardware_interface::SystemInterface)

示例 3：控制器配置 (YAML)

rrbot_controllers.yaml —— 定义加载哪些控制器

yaml

controller_manager:
  ros__parameters:
    update_rate: 100  # 控制频率 100Hz

    # 1. 状态广播器
    joint_state_broadcaster:
      type: joint_state_broadcaster/JointStateBroadcaster

    # 2. 轨迹控制器
    joint_trajectory_controller:
      type: joint_trajectory_controller/JointTrajectoryController

joint_trajectory_controller:
  ros__parameters:
    joints:
      - joint1
      - joint2
    interface_name: position
    command_interfaces:
      - position
    state_interfaces:
      - position
      - velocity
    # 轨迹参数
    trajectory_state_interfaces:
      - position
      - velocity

示例 4：Launch 启动文件

rrbot.launch.py —— 启动完整控制栈

python

运行

from launch import LaunchDescription
from launch_ros.actions import Node, LoadComposableNodes, ComposableNodeContainer
from launch_ros.descriptions import ComposableNode
from ament_index_python.packages import get_package_share_directory
import os

def generate_launch_description():
    # 加载 URDF
    urdf_path = os.path.join(get_package_share_directory('rrbot_description'), 'urdf', 'rrbot.urdf.xacro')
    with open(urdf_path, 'r') as f:
        robot_description = f.read()

    # 控制器参数
    controller_params = os.path.join(get_package_share_directory('rrbot_control'), 'config', 'rrbot_controllers.yaml')

    # 1. 启动 Controller Manager
    control_node = Node(
        package='controller_manager',
        executable='ros2_control_node',
        parameters=[
            {'robot_description': robot_description},
            controller_params
        ],
        output='screen'
    )

    # 2. 加载并激活控制器
    load_controllers = Node(
        package='controller_manager',
        executable='spawner',
        arguments=['joint_state_broadcaster', 'joint_trajectory_controller', '--controller-manager', '/controller_manager'],
        output='screen'
    )

    # 3. RViz 可视化
    rviz_node = Node(
        package='rviz2',
        executable='rviz2',
        arguments=['-d', os.path.join(get_package_share_directory('rrbot_description'), 'rviz', 'rrbot.rviz')],
        output='screen'
    )

    return LaunchDescription([control_node, load_controllers, rviz_node])

示例 5：命令行测试

bash

运行

# 启动
ros2 launch rrbot_control rrbot.launch.py

# 查看控制器状态
ros2 control list_controllers

# 发送轨迹目标 (rqt_gui)
ros2 run rqt_joint_trajectory_controller rqt_joint_trajectory_controller

---

四、与 ROS 1 对比

特性	ROS 1 ros_control	ROS 2 ros2_control
架构	RobotHW 单层抽象	Resource Manager + Controller Manager 双层解耦ros2_control
接口	固定：位置 / 速度 / 力	灵活自定义 (位置 / 速度 / 加速度 / 力矩 / 位置命令)
实时性	多进程，Topic 延迟	单进程、零拷贝，硬实时支持
硬件类型	仅 System	System/Actuator/Sensor 三类，适配模块化机器人
生命周期	弱	完整生命周期管理 (配置 / 激活 / 停用)ros2_control
插件化	基础	pluginlib 深度整合，动态加载ros2_control

---

五、总结

ros2_control 是 ROS 2 机器人控制的 “操作系统内核”：

• 核心价值：硬件抽象、实时闭环、模块化复用、标准统一ros2_control。
• 工作流：URDF 定义接口 → 实现硬件插件 → 配置控制器 → Launch 启动ros2_control。
• 应用：机械臂 (MoveIt)、移动底盘 (Navigation)、仿生机器人、力控作业 必备底层框架ros2_control
