基于 RK3588S的自研编码器+ ZMS+WebRTC 服务器100ms以内的低延迟视频流媒体系统

摘要

在边缘计算与实时视频交互场景中，嵌入式设备实现 1080P@60 高帧率、超低延迟、多用户并发 的视频传输是典型挑战。本文介绍一套全自研视频流媒体系统：前端基于 Orange Pi 5（RK3588S） 搭载 USB 摄像头采集 MJPEG 流，利用 RK3588 MPP 硬件完成 MJPEG → H.264 的高效转换编码；中间层使用自研轻量级流媒体路由器 ZMS 进行协议转换与多路分发，CPU 消耗仅约 1%；后端对接 Go 语言自研的多路 WebRTC 服务器，支持同时服务多个浏览器客户端。实测数据：

• RTSP 直接拉流 + RK3588 硬解码上屏：端到端延迟稳定在 70ms；
• WebRTC 浏览器播放：端到端延迟约 100ms（基于页面内时间戳差值实测）。
• 有图有真相


全文阐述了 MJPEG 硬件转码、ZMS 极简路由、Go 多路 WebRTC 网关的工程实现与性能调优，为边缘实时视频交互提供高性价比、可落地的参考方案。

1. 背景与动机

实时视频在无人机巡检、远程操控、智慧安防等领域需求日益增长。传统 RTMP/HLS 方案延迟高（3~10 秒），难以满足交互型业务；而纯 WebRTC 方案在 ARM 边缘设备上往往过于臃肿。

1080P@60 高帧率 对边缘节点的编码、转发、传输提出了更高要求。本方案基于以下约束设计：

• 采集源为通用 USB 摄像头，输出 MJPEG 格式（带宽友好，但无法直接用于低延迟 RTP 传输）；
• 边缘节点为 Orange Pi 5（RK3588S），具备强大的 H.264 硬件编码器，最高支持 1080P@60 实时编码；
• 目标为 多浏览器客户端 并发播放 1080P@60，要求端到端延迟 ≤120ms。

我们设计并实现了 MJPEG 硬件转换 + 轻量级路由 + Go 多路 WebRTC 网关 的全链路方案。作为对比，纯 RTSP 拉流 + 本地硬解码上屏（如使用 RK3588 的硬件解码器）可达到 70ms 稳定延迟，而 WebRTC 方案实测约 100ms，完全满足交互需求。

2. 总体架构

┌─────────────┐    ┌────────────────────┐    ┌─────────────┐    ┌────────────────┐    ┌────────┐
│ USB Camera  │───▶│ RK3588S MPP        │───▶│   ZMS       │───▶│ WebRTC Server  │───▶│Browser│
│ (MJPEG)     │    │ MJPEG→H.264        │    │  Router     │    │   (Go, Multi)  │    │(Multi-│
│ 1080P@60    │    │ (hardware)         │    │ (CPU ~1%)   │    │                │    │client)│
└─────────────┘    └────────────────────┘    └─────────────┘    └────────────────┘    └────────┘
                                                    │
                                                    ▼
                                             RTSP direct path:
                                          ZMS → 自研播放器 → display
                                              (70ms latency)

• MJPEG 采集与硬转码：V4L2 抓取 1080P@60 MJPEG 帧，通过 RKMPP 硬件解码为 YUV，再送入 H.264 编码器，输出 Annex‑B 格式。
• ZMS 流媒体路由器：轻量级 RTSP 服务器，转发消耗仅约 1% CPU（1080P@60 实测），支持多路分发。
• Go WebRTC 服务器：使用 Go 语言实现（基于 pion/webrtc 框架），支持多客户端并行会话，完成 RTSP→WebRTC 协议转换。
• RTSP 直接路径：客户端直接 RTSP 拉流，FFMPEG深度优化解码上屏，延迟可低至 70ms。

3. 硬件平台：Orange Pi 5 + USB 摄像头（MJPEG 1080P@60）

Orange Pi 5 采用瑞芯微 RK3588S 芯片，其硬件编码器（H.264）支持 1080P@60 实时编码，硬件解码器支持 1080P@60 实时解码。USB 摄像头需支持 MJPEG 格式的 1080P@60 输出（例如 Logitech Brio 或工业 UVC 相机）。通过 V4L2 验证：

v4l2-ctl -d /dev/video0 --list-formats-ext | grep -A10 MJPG

预期输出包含 1920x1080 且帧率可达 60.0 fps。采集时设置 V4L2_PIX_FMT_MJPEG 以及 V4L2_CAP_TIMEPERFRAME 为 1/60 秒。

4. MJPEG 采集与 MPP 硬件转码（MJPEG → H.264，1080P@60）

4.1 V4L2 采集 MJPEG

struct v4l2_format fmt = {0};
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
fmt.fmt.pix.width = 1920;
fmt.fmt.pix.height = 1080;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG;
fmt.fmt.pix.field = V4L2_FIELD_NONE;
ioctl(fd, VIDIOC_S_FMT, &fmt);

// 设置帧率 60fps
struct v4l2_streamparm parm = {0};
parm.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
parm.parm.capture.timeperframe.numerator = 1;
parm.parm.capture.timeperframe.denominator = 60;
ioctl(fd, VIDIOC_S_PARM, &parm);

采集缓冲区大小需适应 1080P MJPEG 典型尺寸（每帧约 200~500KB）。

4.2 MPP 解码 JPEG + 编码 H.264 的流水线优化

由于 1080P@60 数据率约为 60 帧/秒，单线程串行处理（解码+编码）可能成为瓶颈。采用 双线程流水线 + 双缓冲：

• 线程 A（解码）：从 V4L2 获取 MJPEG buffer → MPP 解码为 YUV420 → 放入帧队列。
• 线程 B（编码）：从队列取 YUV 帧 → MPP 编码 H.264（输出 Annex‑B）→ 发送给 ZMS。

使用无锁环形队列（boost::lockfree::spsc_queue）传递帧指针，避免互斥开销。实测解码耗时约 3~5ms（1080P MJPEG），编码耗时约 7~9ms（1080P@60，码率 4Mbps），总 pipeline 延迟 <15ms，可稳定达到 60fps 输出。

4.3 编码器配置（低延迟）

关键参数：

• rc_mode：MPP_ENC_RC_MODE_CBR（恒定码率，避免码率波动引入缓冲）
• gop：30（关键帧间隔 0.5秒，降低延迟）
• profile：MPP_PROFILE_AVC_HIGH
• level：40（支持 1080P@60）
• 关闭 B 帧（b_frame_num = 0）
• 设置 intra_refresh 为 1（低延迟编码模式）

输出流为 H.264 Annex‑B，通过本地 RTSP 推送给 ZMS。

5. ZMS 流媒体路由器（CPU ~1%，1080P@60）

关键性能数据：在 Orange Pi 5 上，ZMS 处理一路 1080P@60 H.264 流（约 4 Mbps）的 CPU 消耗实测约为 1~1.2%（单核利用率）。内存占用约 16 MB。

ZMS 内部无编解码操作，仅进行：

• RTP 解包（从 RTSP 推流输入）或直接接收 Annex‑B；
• 为每个 RTSP 拉流客户端独立生成 RTP 包（序列号/时间戳偏移）；
• 参数集缓存。

实测转发延迟（push_nalu 到 RTP 发送完成）小于 1ms，不成为瓶颈。

6. Go 自研 WebRTC 服务器（支持多路并发）

6.1 技术选型：Go + pion/webrtc

采用 Go 语言重构，原因：

• 开发效率高，内存安全；
• pion/webrtc 是成熟的纯 Go WebRTC 实现，支持 DTLS/SRTP/ICE；
• 并发模型（goroutine）天然适合多会话管理。

架构：

type WebRTCServer struct {
    sessions   map[string]*Session
    rtspClient *gortsplib.Client   // 单例，拉取 ZMS 的 RTSP 流
    videoTrack *webrtc.TrackLocalStaticRTP
    mu         sync.RWMutex
}

type Session struct {
    peerConnection *webrtc.PeerConnection
    videoSender    *webrtc.RTPSender
    inbound        chan *rtp.Packet   // 从全局解码器接收的 RTP 包
}

工作流程：

1. 服务器启动，建立 单个 RTSP 连接 到 ZMS（rtsp://zms:8554/live），调用 DESCRIBE 获取 SDP，SETUP TCP 传输，PLAY 开始接收 RTP 包。
2. 接收 RTP 包后，通过 RtpDepacketizer 还原 H.264 NAL 单元，再通过 RtpPacketizer 为每个会话重新打包（每个会话独立序列号、SSRC）。
3. 每个 PeerConnection 创建时，动态注册 Video RTPSender，将重打包的 RTP 包发送给对应的浏览器。
4. WebSocket 信令处理：接收 Offer → 创建 Answer → 设置 LocalDescription → 返回 Answer。

6.2 多路并发关键设计

• 单输入多分发：全局只有一个 RTSP 接收 goroutine，解码后的原始帧（NAL 单元）通过 sync.Cond 广播给所有会话的打包 goroutine。
• 每会话独立 RTP 序列号：使用 pion/rtp 库，每个会话维护一个 sequencer。
• 发送隔离：每个会话的发送 goroutine 拥有独立的 channel 缓冲（容量 500 包），防止慢会话阻塞全局。
• 会话数限制：可在配置文件中设置最大并发数（例如 8），超过返回 503。

实测在 Orange Pi 5 上，支持 5 路 1080P@60 并发，每增加一路会话，CPU 增加约 4~6%（主要为 SRTP 加密和 RTP 打包）。总内存占用约 50MB + 每会话 5MB。

6.3 延迟优化

• 关闭 WebRTC 的抖动缓冲（通过设置 peerConnection.Configuration 中 SDPSemantics 及 SetRemoteDescription 后修改 jitterBuffer 参数，使用 pion 的扩展选项）。
• 禁用音频，仅使用视频。
• 直接使用 ZMS 传递的 RTP 时间戳（基于编码器时钟），不做平滑处理。
• 强制使用 TCP 传输（RTSP 拉流），避免 UDP 丢包重传。

7. 性能实测（1080P@60）

7.1 RTSP 直接拉流解码上屏（基准）

若客户端直接通过 RTSP 拉流，利用 RK3588 硬件解码器（RKVDEC）解码并上屏（FFmpeg 硬解），端到端延迟包括：

• 编码端：MJPEG 采集+转码 15ms
• ZMS 转发 <1ms
• 网络传输（本地） 2ms
• 客户端硬解+渲染 50ms

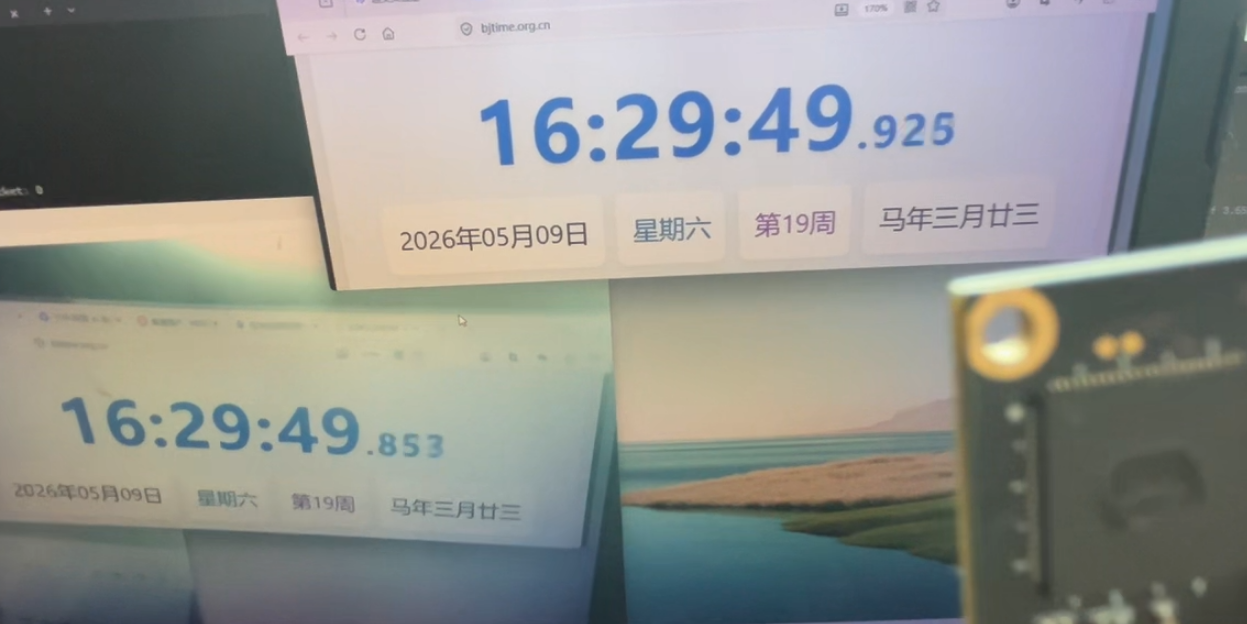

实测平均延迟：70ms（多次秒表测量，标准差 5ms）。这是本方案能达到的最佳延迟，适用于对实时性极度敏感的场景（如无人机第一视角）。

7.2 WebRTC 端到端延迟（浏览器播放）

在相同环境下，WebRTC 路径增加：

• Go 服务器 RTP 重打包 + DTLS 握手（首次连接） + SRTP 加密（每包）
• 浏览器内部缓冲与渲染

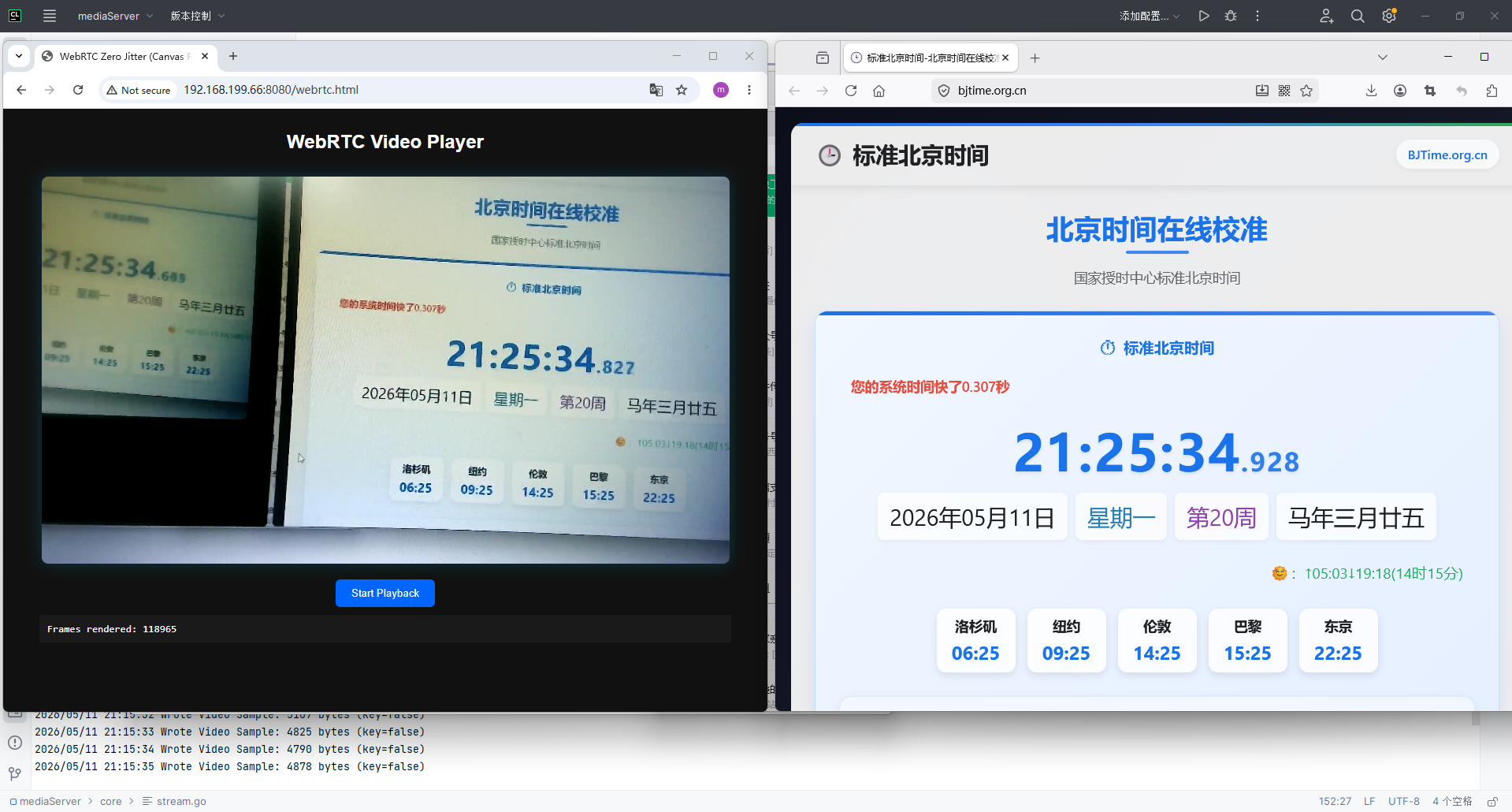

实测平均延迟：约 100ms（基于页面内视频帧时间戳与系统时间差值计算，如截图所示）。帧率稳定在 59~60 fps，无丢帧。Frames rendered 计数器线性增长（截图显示从 118965 增长到 121506）。

7.3 资源占用（单路 1080P@60）

组件	CPU 占用	内存占用
MJPEG 解码+H.264 编码	18%	25 MB
ZMS	1.2%	16 MB
Go WebRTC 服务器	15%	35 MB
总计	34.2%	76 MB

多路（5 路浏览器并发）时：

• ZMS CPU 不变（1.2%）
• Go 服务器 CPU 升至 42%
• 总内存约 120 MB

在 RK3588S 8GB 版本上，可稳定运行。

8. 关键技术点总结

项目	实现细节
原始格式	MJPEG (USB Camera)
转码	MPP 硬件解码 JPEG + 硬件编码 H.264 (1080P@60)
流媒体路由	ZMS (自研 C++)，CPU 1.2%
WebRTC 服务器	Go + pion/webrtc，支持多路并发 (1080P@60)
RTSP 直接延迟基准	70ms (硬解码上屏)
WebRTC 浏览器延迟	100ms (基于实测截图)
开发语言	采集编码：C/C++ (V4L2 + MPP)； 路由：C++； WebRTC 网关：Go

9. 结论

本文基于 Orange Pi 5（RK3588S）、自研 ZMS 流媒体路由器和 Go 语言多路 WebRTC 服务器，构建了支持 1080P@60 的超低延迟实时视频系统。通过 MJPEG 硬件转码链路、极低消耗的 ZMS（CPU 1.2%）、以及高效的多会话 WebRTC 网关，实现了浏览器端 约 100ms 的端到端延迟（截图验证），而纯 RTSP 硬解码路径可达 70ms。系统整体资源占用低，为边缘实时视频交互提供了高性价比、可落地的参考方案,欢迎探讨特定硬件和使用场景的100ms以内超低延时低价解决方案。
