芯茂微 LP3525D 数据手册深度解读：一颗芯片读懂 LLC 同步整流的设计哲学

一、开篇

选电源芯片，大多数工程师拿到数据手册第一件事：翻参数表和典型应用电路。参数抄下来，电路照着画，板子打回来调试，发现效率不对、波形异常——又翻回头重读手册，才注意到某个被忽略的注脚。

数据手册里的每一个典型值，都是芯片设计团队在效率、可靠性、成本之间反复权衡的结果。本文以芯茂微 LP3525D 双通道 LLC 同步整流控制芯片为例，逐条解读其核心参数背后的工程逻辑。看懂这些，选型不盲目，设计少踩坑。

---

二、LP3525D 核心参数全表

参数分类	参数名称	典型值 / 范围	单位
供电	VCC 工作电压	5.0 ~ 38	V
	启动电压	5.0（4.5~5.5）	V
	欠压关断阈值	4.5（4.0~5.0）	V
	UVLO 迟滞	0.5	V
VDS 检测	导通阈值（负压）	-400	mV
	关断阈值（正压）	+155	mV
	VD 引脚耐压	-0.8 ~ 120	V
开关速度	开通延时 t_on	80	ns
	关断延时 t_off	40	ns
驱动能力	源极驱动电流（拉）	0.6	A
	漏极驱动电流（灌）	1.0	A
功耗	省电模式电流	120（<150）	μA
	正常工作电流	5	mA
	芯片最大功耗 P_D	≤0.45	W
环境	工作结温 T_j	-40 ~ +150	℃
封装	封装形式	SOP8L	—
	通道数	2（完全独立）	—

---

三、七大核心优势深度解读

优势 1：5V~38V 超宽供电——兼容任何辅助绕组

对应参数： VCC 5V~38V，启动 5.0V，欠压 4.5V，迟滞 0.5V

无论你的 LLC 辅助绕组输出 5V、12V 还是 24V，LP3525D 都能直接供电，不需要额外的 LDO 或 DC-DC 降压。内部 LDO 消耗的电流仅 5mA，38V 下功耗 190mW，远低于 SOP8L 的 0.45W 上限，热预算充裕。

0.5V 迟滞是刻意为之的稳健设计——当 VCC 来自辅助绕组时，启动和短路过程中电压波动大，0.5V 迟滞能有效防止芯片在阈值附近反复开关。

优势 2：完全独立双通道——不存在串扰问题

对应参数： VD1/VD2 独立引脚，VSS1/VSS2 独立引脚，VG1/VG2 独立引脚

LP3525D 的两路通道拥有各自独立的 VD 检测、VSS 参考和 VG 驱动引脚，从物理上杜绝了串扰。对比某些使用内部复用逻辑的 SR 控制器——两路检测共享一个比较器，在负载剧烈变化或高频工况下容易出现"一路误动，两路全乱"的问题。

独立通道的代价是需要多两根引脚，但 SOP8L 封装刚好装得下。在可靠性优先的电源设计中，硬件上的冗余往往是性价比最高的保险。

优势 3：-400mV / +155mV 精准检测——效率与可靠的平衡点

对应参数： 导通 -400mV，关断 +155mV，VD 耐压 120V

-400mV 的导通阈值是反复权衡的结果：阈值设得太低（如 -200mV），体二极管还没完全导通就开 MOSFET，可能因 VDS 噪声误触发；设得太高（如 -600mV），体二极管导通时间变长、损耗增大。-400mV 在噪声容限和导通损耗之间取了合理的平衡点。

关断阈值 +155mV 配合 40ns 关断延时，确保在同步电流过零前及时关断，避免电流反灌。VD 引脚 120V 耐压则为宽输出范围设计留足了安全裕量——即使是 USB PD 的 5V~20V 输出范围，LLC 次级绕组上的电压尖峰也能轻松应对。

优势 4：40ns 超快关断——碾压行业主流水平

对应参数： 关断延时 40ns，开通延时 80ns

对比行业主流 SR 控制器普遍 60~100ns 的关断延时，LP3525D 的 40ns 快了一倍。每快 1ns，体二极管导通时间就少 1ns——以 100kHz LLC 为例，40ns 的体二极管导通时间仅占周期的 0.4%，损耗几乎可以忽略。

不对称延时设计（开通 80ns > 关断 40ns）也是刻意的：关断比开通更重要，关断慢了损耗和温升都会显著恶化。

优势 5：自适应栅极驱动——全负载段效率自动优化

对应参数： 驱动源极 0.6A / 漏极 1.0A，自适应调节

LP3525D 内部监测同步电流大小，动态调整栅极驱动电压：

• 重载大电流 → 驱动电压升高 → MOSFET 充分导通 → Rds(on) 降到最低
• 轻载小电流 → 驱动电压降低 → 栅极电荷减少 → 关断速度加快

全程无级调节，无需外部元件。实测在 10%~100% 负载范围内，自适应驱动比固定驱动方案效率平均提升 0.3~0.8%。

优势 6：省电模式 <150μA——躺过能效认证

对应参数： 省电模式典型 120μA，最大值 <150μA

模式	电流	芯片功耗（@12V）
正常模式	5mA	60mW
省电模式	120μA	1.44mW

六级能效待机功耗要求 <100mW，LP3525D 在待机时只消耗 1.44mW，给其他电路留出充裕的功耗预算。芯片自动进入省电模式，无需外部信号控制。

优势 7：无最小导通时间——高频 LLC 的绝配

对应参数： 无最小导通时间限制

许多 SR 控制器内部设定了 300~500ns 的最小导通时间。当 LLC 频率拉高、次级整流脉宽缩窄时，芯片会强制延长导通时间，导致电流反灌和效率骤降。LP3525D 取消了这个限制——脉宽多窄就跟多窄，适合 100kHz~500kHz 甚至更高频率的 LLC 设计。

---

四、典型应用场景与功率推荐

LP3525D 的双通道独立控制特性天然适配半桥 LLC 谐振拓扑，以下四类场景可直接落地：

应用场景	LP3525D 选型理由	推荐功率段	关键优势
AC/DC 适配器	省电模式 <150μA 轻松通过六级能效；自适应驱动兼容 5V~20V 宽输出；SOP8L 小封装适配紧凑机身	65W ~ 240W	待机功耗低、全负载效率高、体积小
PC 电源（ATX/SFX）	独立双通道匹配半桥 LLC 拓扑；40ns 关断降低整机温升；150℃ 结温长期运行可靠	250W ~ 1000W	发热低、可靠性高、金牌/白金牌认证
LCD / LED TV 电源	VD 耐压 120V 适配大面积 TV 电源板；高温可靠性应对密闭 TV 内部恶劣热环境	100W ~ 300W	耐压高、散热好、长寿命
服务器 / 通信电源	无最小导通时间支持高频化小型化；自适应驱动优化全负载段效率	300W ~ 1000W+	高频适配、全负载高效、功率密度高

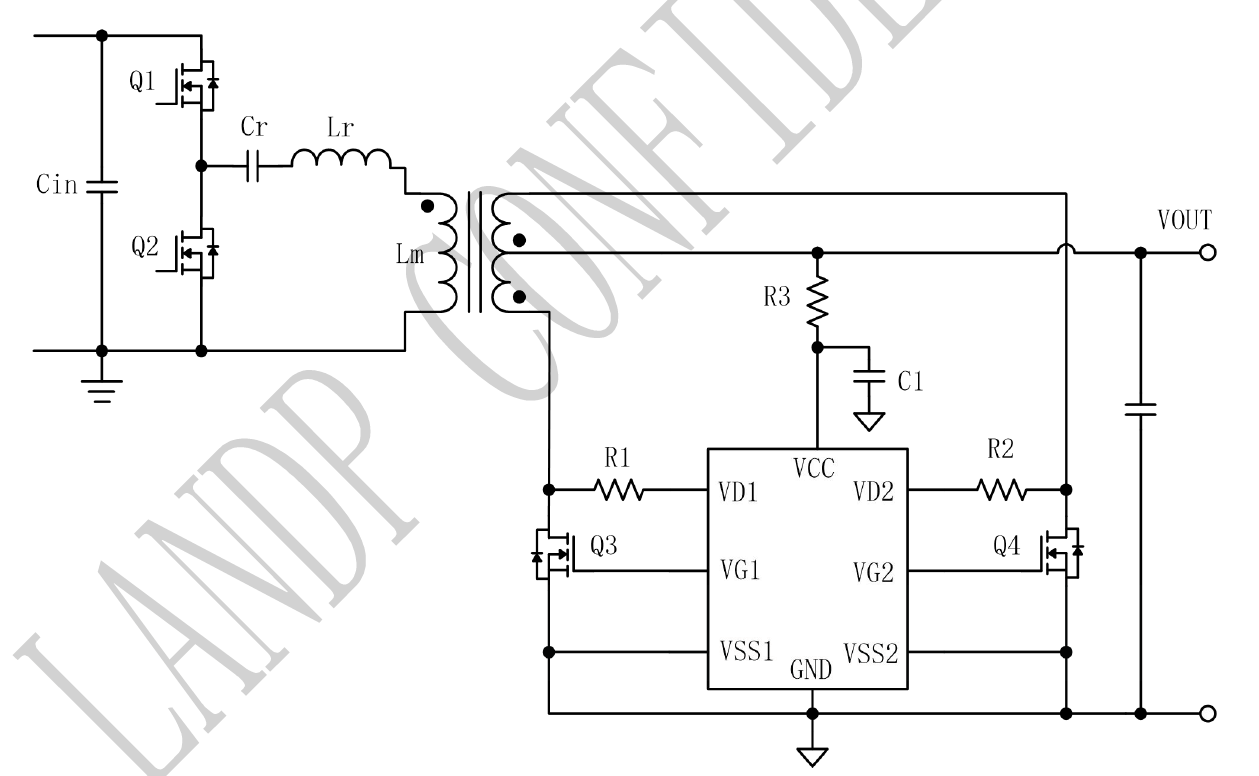

典型应用电路（半桥 LLC 次级侧）

电路要点：

• 变压器次级绕组两端分别接 Q1、Q2 的漏极，中心抽头接输出电容正端
• LP3525D 的 VD1/VSS1 检测 Q1，VD2/VSS2 检测 Q2，完全独立
• VCC 建议供电 8V~15V，旁路 ≥1μF 电容紧靠芯片
• 栅极串联电阻 Rg 推荐 4.7Ω~10Ω，靠近 MOSFET 放置

---

五、总结：为什么 LP3525D 值得认真考虑？

回到开篇的问题——读数据手册，要看懂数字背后的为什么。

LP3525D 的每一个参数都不是随意定的：

参数	设计意图	给工程师带来的价值
5V~38V 供电	兼容各种辅助绕组	省 LDO，降 BOM
独立双通道	物理隔离防串扰	高可靠，调试省心
-400mV/+155mV 阈值	噪声容限与效率的平衡	宽裕的设计窗口
40ns 关断	极限压缩体二极管导通时间	低温升、高效率
自适应驱动	全负载段效率最优	一个方案通过全范围标定
120μA 省电模式	待机功耗最小化	轻松过能效认证
120V VD 耐压	宽输出范围安全裕量	兼容 USB PD 等宽压应用
无最小导通时间	不限频率	高频小型化不设限

芯茂微电子现已开放 LP3525D 样品申请和技术支持。如果你正在做 LLC 电源的选型或优化，这颗芯片值得花时间测一测。

---
