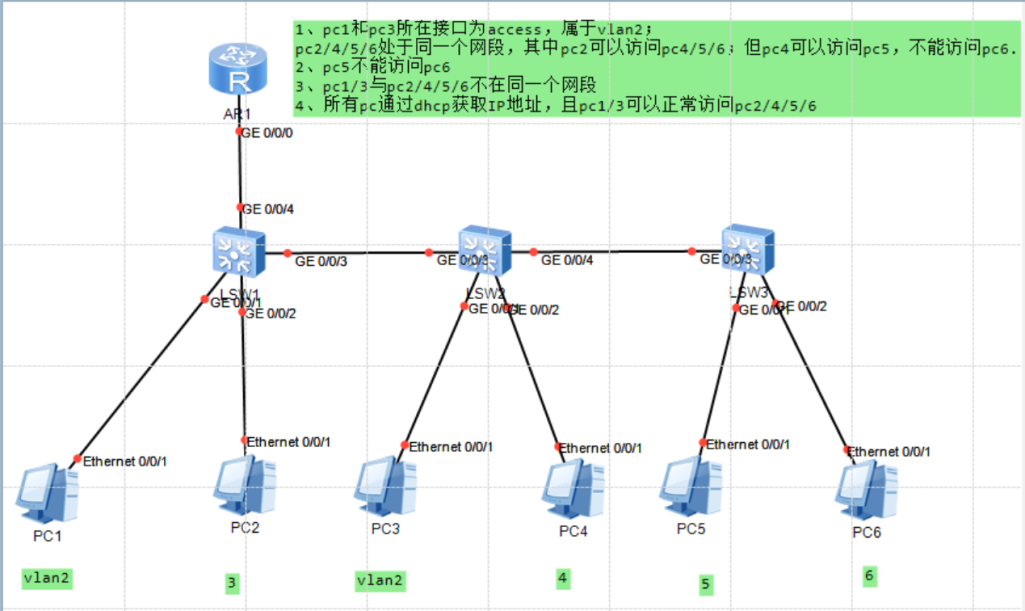

1.VLAN 基础划分：PC1、PC3 为 Access 接口，属于 VLAN 2；PC2、PC4、PC5、PC6 处于同一网段，分别对应 VLAN 3-6。

2.访问控制规则：

PC2 可访问 PC4、PC5、PC6；

PC4 可访问 PC5，但无法访问 PC6；

PC5 无法访问 PC6；

PC1、PC3 可正常访问 PC2、PC4、PC5、PC6。

3.IP 地址分配：所有 PC 通过 DHCP 服务自动获取 IP 地址，路由器作为 DHCP 服务器，为 VLAN 2 和 VLAN 3-6 分配不同网段地址。

4.[SW1] vlan batch 2 to 6 [SW2] vlan batch 2 to 6 [SW3] vlan batch 2 to 6

5.将 PC1、PC3 对应的接口配置为 Access 模式加入 VLAN 2：

# SW1配置

[SW1-GigabitEthernet0/0/2] port link-type access

[SW1-GigabitEthernet0/0/2] port default vlan 2

# SW2配置 [SW2-GigabitEthernet0/0/3] port link-type access

[SW2-GigabitEthernet0/0/3] port default vlan 2

6. Hybrid 接口配置（PC2、PC4、PC5、PC6）

通过 Hybrid 接口的 PVID 与 Untagged 列表配置，实现同网段内的访问控制：

7.SW1-G0/0/3（PC2，VLAN 3）：允许 VLAN 3-6 数据以 Untagged 方式转发，保障 PC2 可访问所有同网段设备：

[SW1-GigabitEthernet0/0/3] port link-type hybrid

[SW1-GigabitEthernet0/0/3] port hybrid pvid vlan 3

[SW1-GigabitEthernet0/0/3] port hybrid untagged vlan 3 to 6

8.SW2-G0/0/4（PC4，VLAN 4）：允许 VLAN 3-5 数据以 Untagged 方式转发，禁止 VLAN 6，保障 PC4 可访问 PC2、PC5，无法访问 PC6

[SW2-GigabitEthernet0/0/4] port link-type hybrid

[SW2-GigabitEthernet0/0/4] port hybrid pvid vlan 4

[SW2-GigabitEthernet0/0/4] port hybrid untagged vlan 3 to 5

9.SW3-G0/0/2（PC5，VLAN 5）：允许 VLAN 3-5 数据以 Untagged 方式转发，禁止 VLAN 6，保障 PC5 可访问 PC2、PC4，无法访问 PC6：

[SW3-GigabitEthernet0/0/2] port link-type hybrid

[SW3-GigabitEthernet0/0/2] port hybrid pvid vlan 5

[SW3-GigabitEthernet0/0/2] port hybrid untagged vlan 3 to 5

10.SW3-G0/0/3（PC6，VLAN 6）：仅允许 VLAN 3、6 数据以 Untagged 方式转发，保障 PC6 仅可访问 PC2：

[SW3-GigabitEthernet0/0/3] port link-type hybrid

[SW3-GigabitEthernet0/0/3] port hybrid pvid vlan 6

[SW3-GigabitEthernet0/0/3] port hybrid untagged vlan 3 6

11.交换机之间的级联接口配置为 Trunk 模式，允许所有 VLAN 数据通过:

# SW1与SW2级联 [SW1-GigabitEthernet0/0/4] port link-type trunk

[SW1-GigabitEthernet0/0/4] port trunk allow-pass vlan 2 to 6

# SW2与SW3级联 [SW2-GigabitEthernet0/0/1] port link-type trunk

[SW2-GigabitEthernet0/0/1] port trunk allow-pass vlan 2 to 6

[SW2-GigabitEthernet0/0/2] port link-type trunk

[SW2-GigabitEthernet0/0/2] port trunk allow-pass vlan 2 to 6

# SW3与SW2级联 [SW3-GigabitEthernet0/0/1] port link-type trunk

[SW3-GigabitEthernet0/0/1] port trunk allow-pass vlan 2 to 6

12.SW1 连接路由器的接口配置为 Hybrid 模式，区分 Tagged/Untagged 数据转发，适配单臂路由场景：

[SW1-GigabitEthernet0/0/1] port link-type hybrid

[SW1-GigabitEthernet0/0/1] port hybrid untagged vlan 3 to 6

[SW1-GigabitEthernet0/0/1] port hybrid tagged vlan 2

二、路由器配置

1.# 物理接口配置 [R1-GigabitEthernet0/0/0] ip address 192.168.1.1 255.255.255.0

# 子接口终结VLAN 2 [R1-GigabitEthernet0/0/0.1] dot1q termination vid 2

[R1-GigabitEthernet0/0/0.1] ip address 192.168.2.1 255.255.255.0

2.创建两个地址池，分别为 VLAN 2 和 VLAN 3-6 分配 IP 地址，并配置 DNS 服务器：

# VLAN 3-6地址池 [R1] ip pool aa [R1-ip-pool-aa] network 192.168.1.0 mask 255.255.255.0

[R1-ip-pool-aa] gateway-list 192.168.1.1 [R1-ip-pool-aa] dns-list 114.114.114.114 # VLAN 2地址池 [R1] ip pool bb

[R1-ip-pool-bb] network 192.168.2.0 mask 255.255.255.0

[R1-ip-pool-bb] gateway-list 192.168.2.1

[R1-ip-pool-bb] dns-list 114.114.114.114

# 接口启用DHCP全局模式 [R1-GigabitEthernet0/0/0] dhcp select global

[R1-GigabitEthernet0/0/0.1] dhcp select global

三、功能测试

（一）DHCP 地址分配测试

所有 PC 通过 DHCP 成功获取 IP 地址，地址分配结果如下：

PC1（VLAN 2）：192.168.2.254，网关 192.168.2.1；

PC3（VLAN 2）：192.168.2.253，网关 192.168.2.1；

PC2（VLAN 3）：192.168.1.252，网关 192.168.1.1；

PC4（VLAN 4）：192.168.1.251，网关 192.168.1.1；

PC5（VLAN 5）：192.168.1.250，网关 192.168.1.1；

PC6（VLAN 6）：192.168.1.249，网关 192.168.1.1。

（二）访问控制规则测试

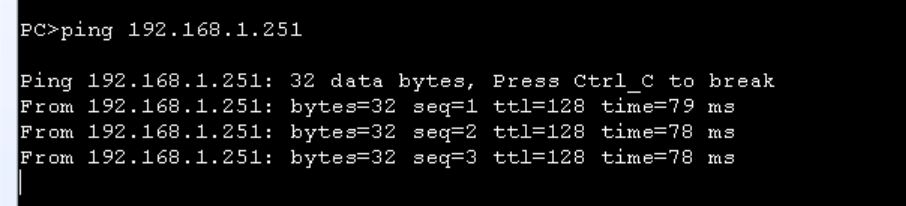

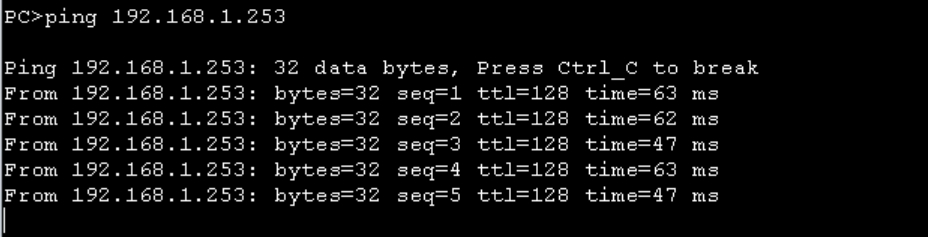

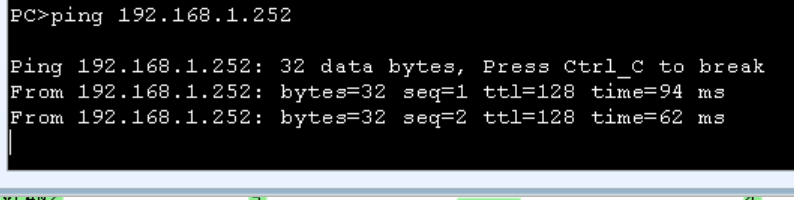

1. PC2 访问 PC4、PC5、PC6：通过 ping 测试，PC2 与 PC4、PC5、PC6 的通信均正常，丢包率为 0，验证 PC2 可访问所有同网段设备；
2. PC4 访问 PC5、PC6：PC4 ping PC5（192.168.1.250）通信正常，ping PC6（192.168.1.249）显示 “目标主机不可达”，验证 PC4 仅可访问 PC5；
3. PC5 访问 PC6：PC5 ping PC6 显示 “请求超时”，验证 PC5 无法访问 PC6；
4. PC1、PC3 访问所有设备：PC1、PC3 ping PC2、PC4、PC5、PC6 均正常，验证跨网段通信正常。

SW1配置：

sysname SW1

vlan batch 2 to 6

interface GigabitEthernet0/0/2

port link-type access

port default vlan 2

interface GigabitEthernet0/0/3

port link-type hybrid port hybrid

pvid vlan 3 port hybrid untagged vlan 3 to 6

interface GigabitEthernet0/0/4

port link-type trunk port trunk

allow-pass vlan 2 to 6

interface GigabitEthernet0/0/1

port link-type hybrid

port hybrid untagged vlan 3 to 6

port hybrid tagged vlan 2

SW2配置：

sysname SW2 vlan batch 2 to 6

interface GigabitEthernet0/0/3

port link-type access

port default vlan 2

interface GigabitEthernet0/0/4

port link-type hybrid

port hybrid pvid vlan 4

port hybrid untagged vlan 3 to 5

interface GigabitEthernet0/0/1

port link-type trunk port trunk

allow-pass vlan 2 to 6

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan 2 to 6

SW3配置：

sysname SW3

vlan batch 2 to 6

interface GigabitEthernet0/0/2

port link-type hybrid

port hybrid pvid vlan 5

port hybrid untagged vlan 3 to 5

interface GigabitEthernet0/0/3

port link-type hybrid

port hybrid pvid vlan 6

port hybrid untagged vlan 3 6

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 2 to 6

R1配置：

sysname R1

dhcp enable

ip pool aa

network 192.168.1.0 mask 255.255.255.0

gateway-list 192.168.1.1

dns-list 114.114.114.114

ip pool bb network 192.168.2.0 mask 255.255.255.0

gateway-list 192.168.2.1 dns-list 114.114.114.114

interface GigabitEthernet0/0/0

ip address 192.168.1.1 255.255.255.0

dhcp select global

interface GigabitEthernet0/0/0.1

dot1q termination vid 2

ip address 192.168.2.1 255.255.255.0

dhcp select global
