服务器资源与角色

身份	角色	ip	版本
服务器	Gitlab	10.0.0.133	Rocky Linux 9
服务器	Jenkins	10.0.0.134	Rocky Linux 9
服务器	Web	10.0.0.135	Rocky Linux 9
服务器	APP	10.0.0.137	Rocky Linux 9
中间件	Nginx	-	1.20.1
中间件	JDK	-	OpenJDK 17
中间件	Maven	-	3.6.3
中间件	Git	-	2.47.3

• 基于之前的 前端项目myweb 和 后端项目myapp ，我们是将它们分别发送到对应服务器上直接运行，而在现在的实际业务环境中项目大概率是以docker容器的方式运行的，这样便于直接观察项目的状态和资源的分配

• 先理清发布的思路

  • 1、 编写Dockerfile文件并上传到Gitlab

  • 2、 Jenkins拉取代码并推送到目标服务器

  • 3、 如果已存在镜像先删除旧镜像

  • 4、 目标服务器根据接收到的Dockerfile文件构建镜像

一、构建前端项目容器

1.Gitlab新增Docker配置

• 在Gitlab的myweb项目中添加docker文件夹，在其中创建dockerfile文件

• 编辑dockerfile，添加自定义容器信息

  • 因为我们的网页文件名为myweb.html，我们是以nginx容器方式代理网页，nginx默认配置是先加载index,html，所以我们在配置中先删除容器内/usr/share/nginx/html路径下的内容，后用COPY指令将myweb.html复制到容器内/usr/share/nginx/html路径下

  • 这里因为我们已经将主页文件命名为myweb.html，而规范是主页文件名是index.html，规范命名可以不用改任何配置就可让nginx代理，对于此项目非规范命名我们可以：添加nginx配置文件，让myweb容器的nginx基于此自定义配置文件构建，另外简单做法是将项目命名规范化。这里为了节省时间，我们直接重命名一下

FROM nginx:1.20.1
​
RUN rm -rf /usr/share/nginx/html/*
​
COPY . /usr/share/nginx/html
​
RUN mv /usr/share/nginx/html/myweb.html /usr/share/nginx/html/index.html
​
EXPOSE 82
​
CMD ["nginx", "-g", "daemon off;"]

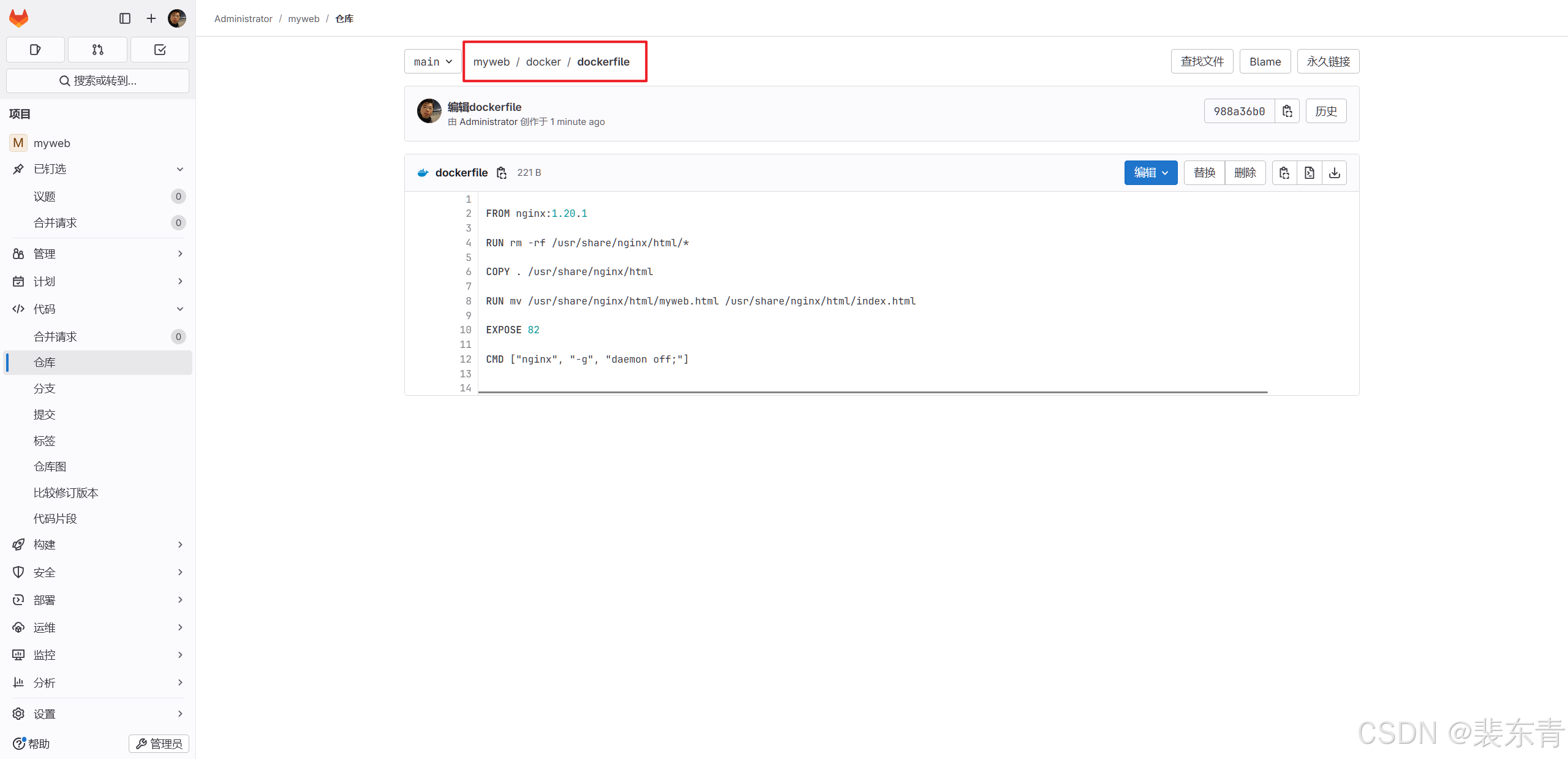

添加dockerfile

2.Jenkins配置任务

- 新建任务

• 在Jenkins主页点击新建任务输入任务名称myweb-docker并选择构建一个自由风格的项目，最后点击确定

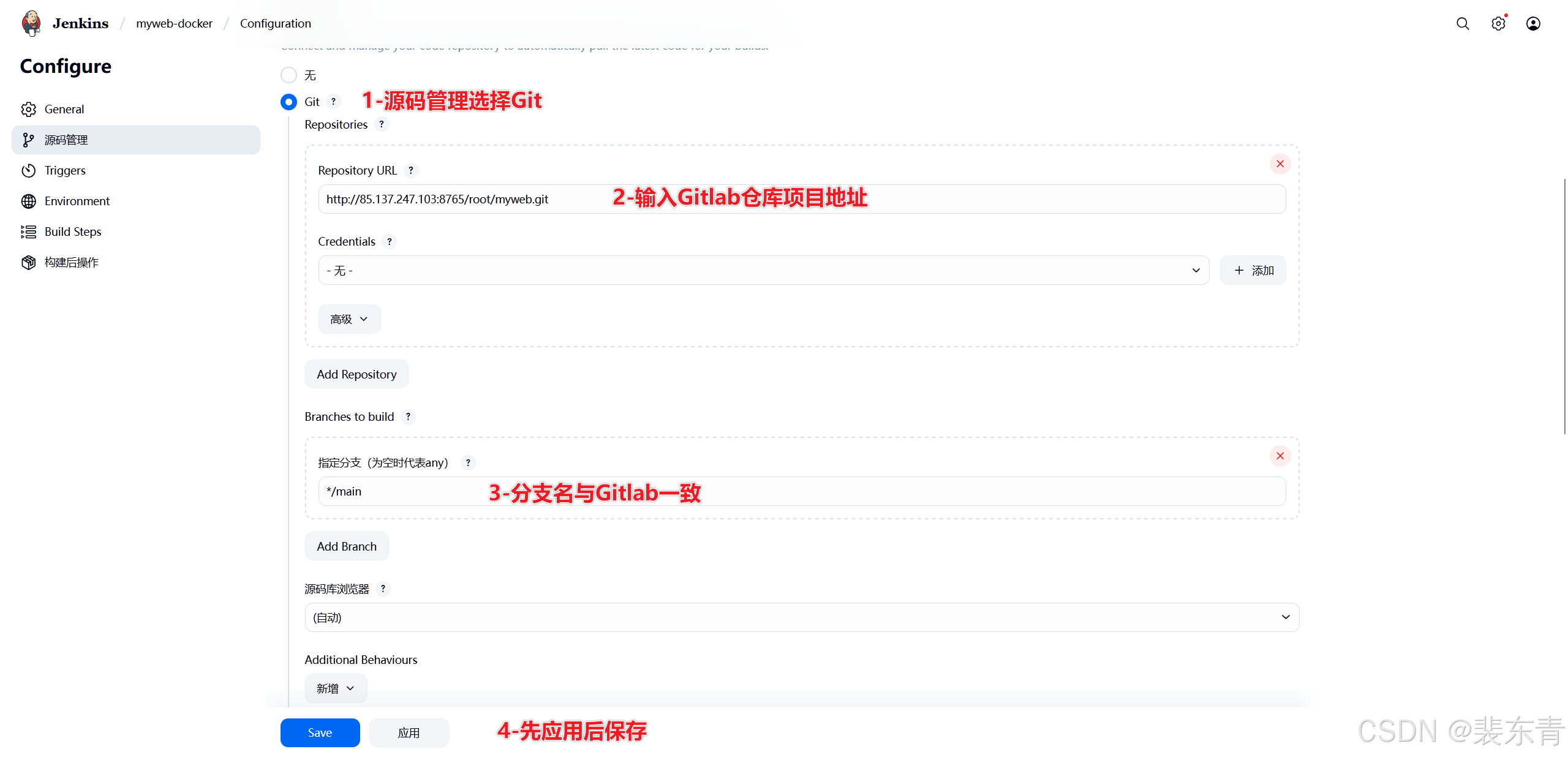

• 源码管理依旧选择Git，然后Repository URL输入仓库地址http://85.137.247.103:8765/root/myweb.git

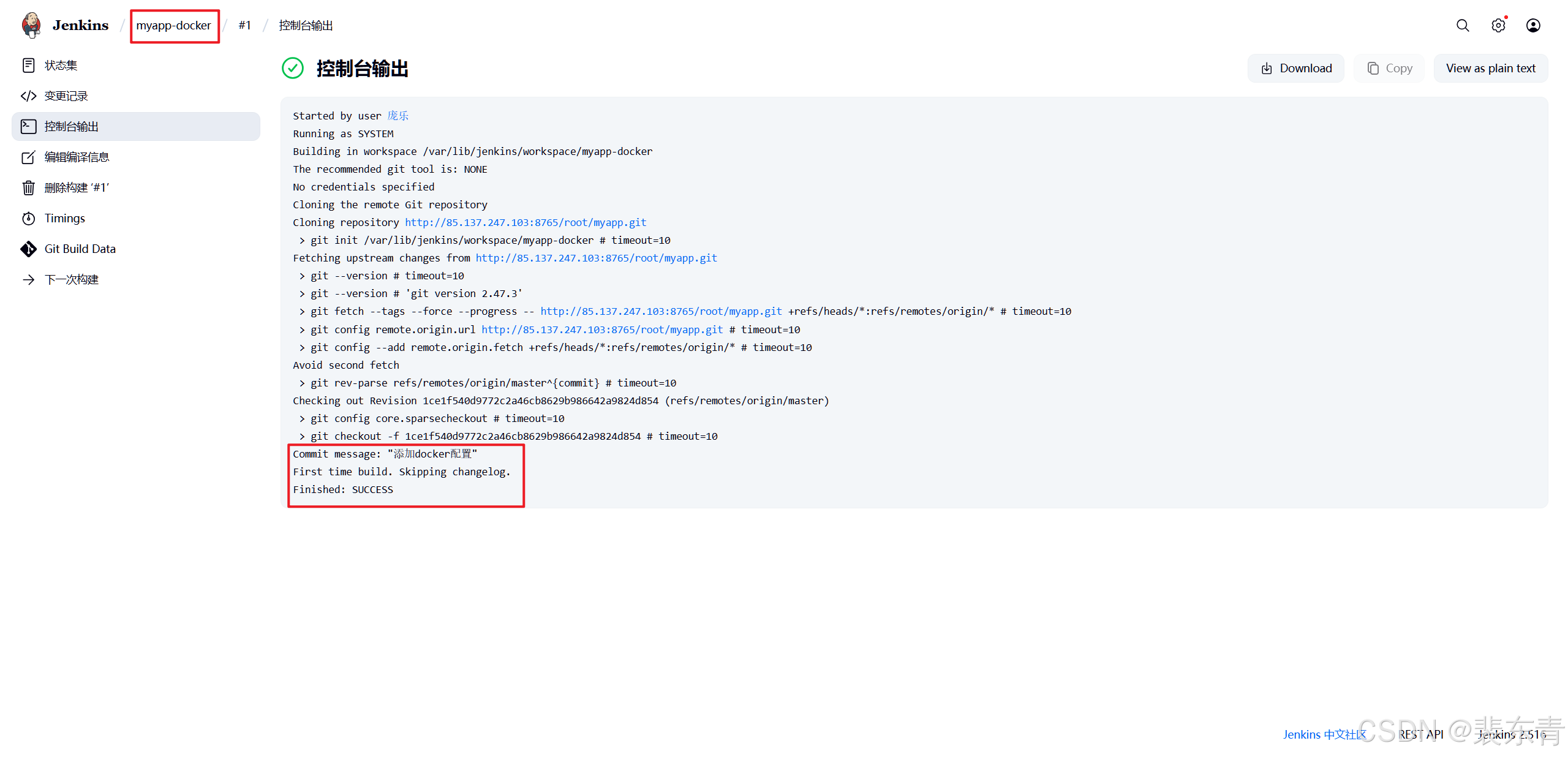

• 分支名与Gitlab一致，保存后可以先构建查看日志，验证仓库是否配置成功

配置myweb-docker

- 配置web服务器

在拉取代码成功后，就需要将其推送到web服务器，这里我们使用Publish Over SSH插件，可以使用这个插件配置连接指定服务器，并执行相关命令、

• 在Jenkins系统管理 -> 插件管理中Available plugins搜索Publish Over SSH插件并安装

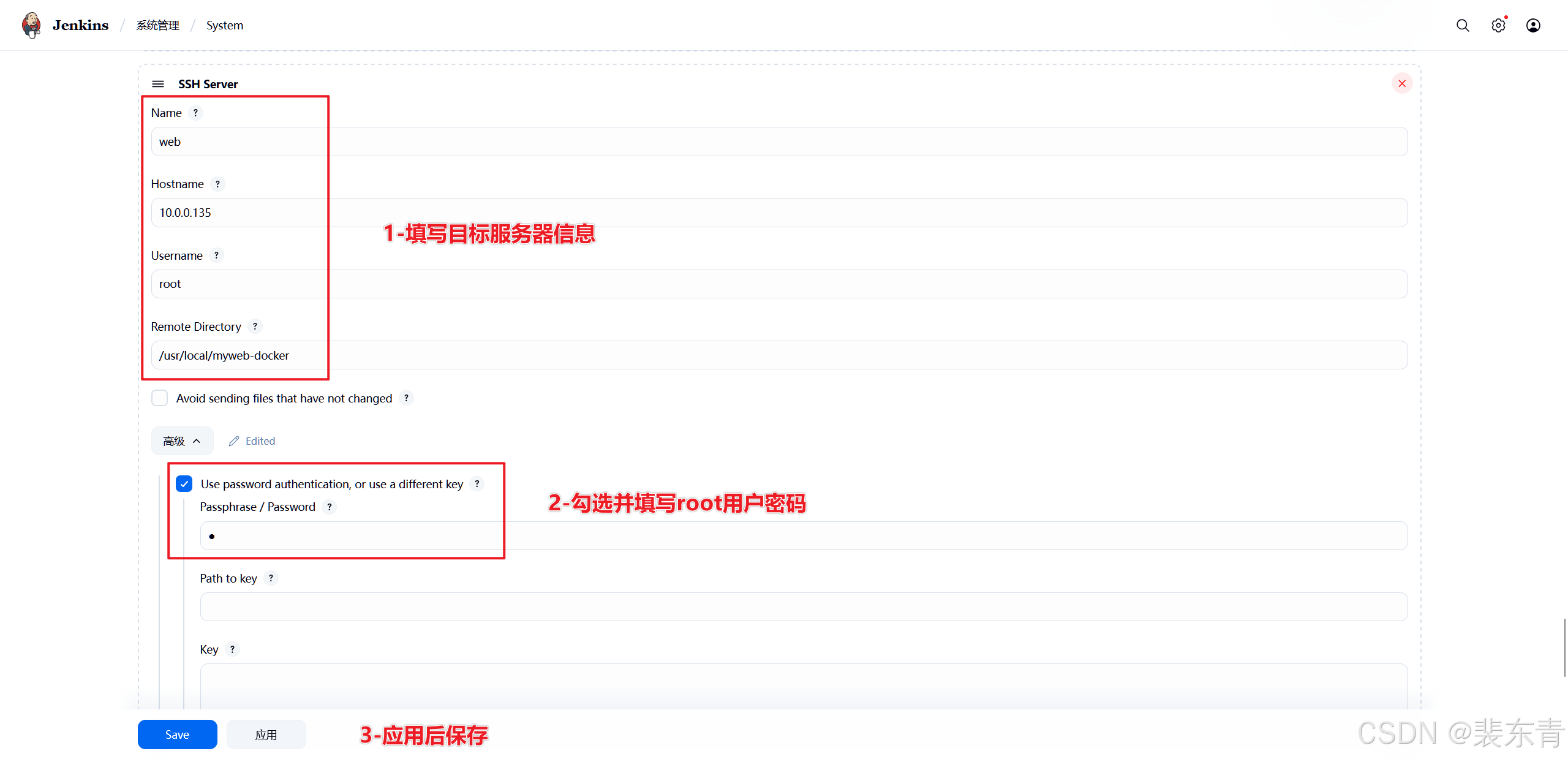

• 在Jenkins系统管理 -> 系统设置中，拉到最下边可以看到该插件提供的相关设置，点击新增，添加web服务器相关信息

  • Name自定义，作为服务器在Jenkins中的标识

  • Hostname为目标服务器IP

  • Username为登录用户名

  • Remote Directory为登录目标服务器后的工作目录，如果该目录不存在，则需要去目标服务器手动创建

• 点击高级，勾选Use password authentication, or use a different key，在Passphrase / Password填写登录用户名对应的密码

配置服务器

• 当我们配置好目标服务器信息，创建好目录后，点击最下边Test Configuration后无任何错误信息就是配置成功，点击应用后保存

- 推送配置

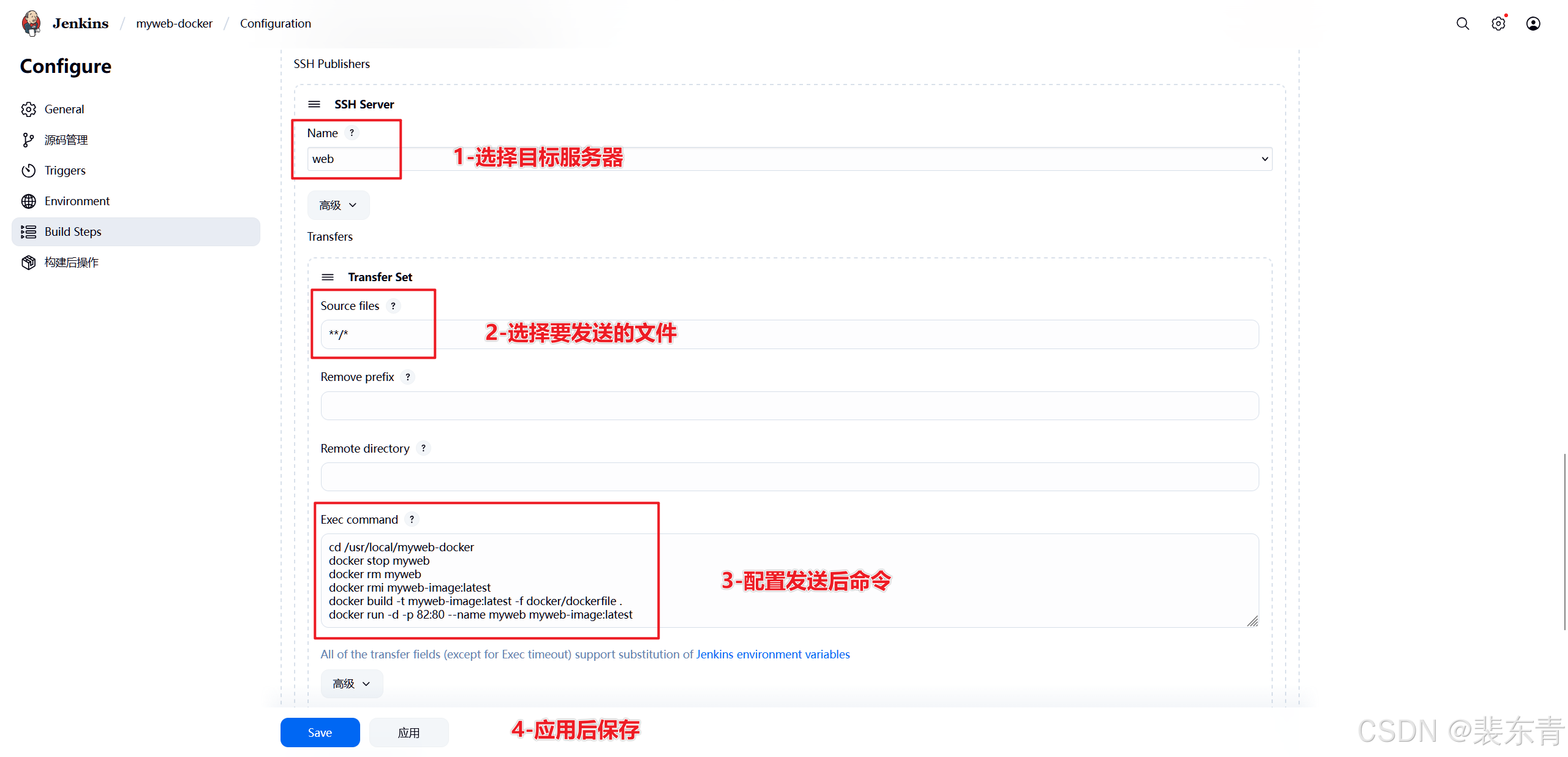

• 在myweb-docker任务配置中下拉，找到构建后操作点击增加构建后操作步骤选择Send build artifacts over SSH

• 在SSH Server中，Name选择我们之前在系统设置中配置的目标服务器名称

  • Transfer Set中Source files代表将Jenkins所在服务器那些文件复制到目标服务器，这里我们选择将当前路径下所有文件：**/*

  • Exec command为复制后需要在目标服务器执行的命令，这里我们进入目标目录cd /usr/local/myapp-docker，然后实现：a.停止并删除旧容器；b.删除旧镜像并构建新镜像；c.将新镜像运行成容器

• 在第一次执行之前，先将构建镜像和运行容器的命令在服务器执行一次，否则a步骤会报错

# 进入Jenkins推送文件的目录
cd /usr/local/myweb-docker
​
# 停止并删除旧容器
docker stop myweb
docker rm myweb
​
# 删除旧镜像
docker rmi myweb-image:latest
​
# 重新构建镜像
docker build -t myweb-image:latest -f docker/dockerfile .
​
# 重新运行容器
docker run -d -p 82:80 --name myweb myweb-image:latest

推送配置

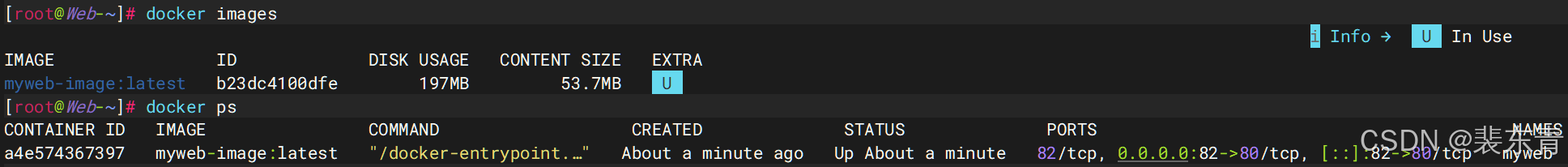

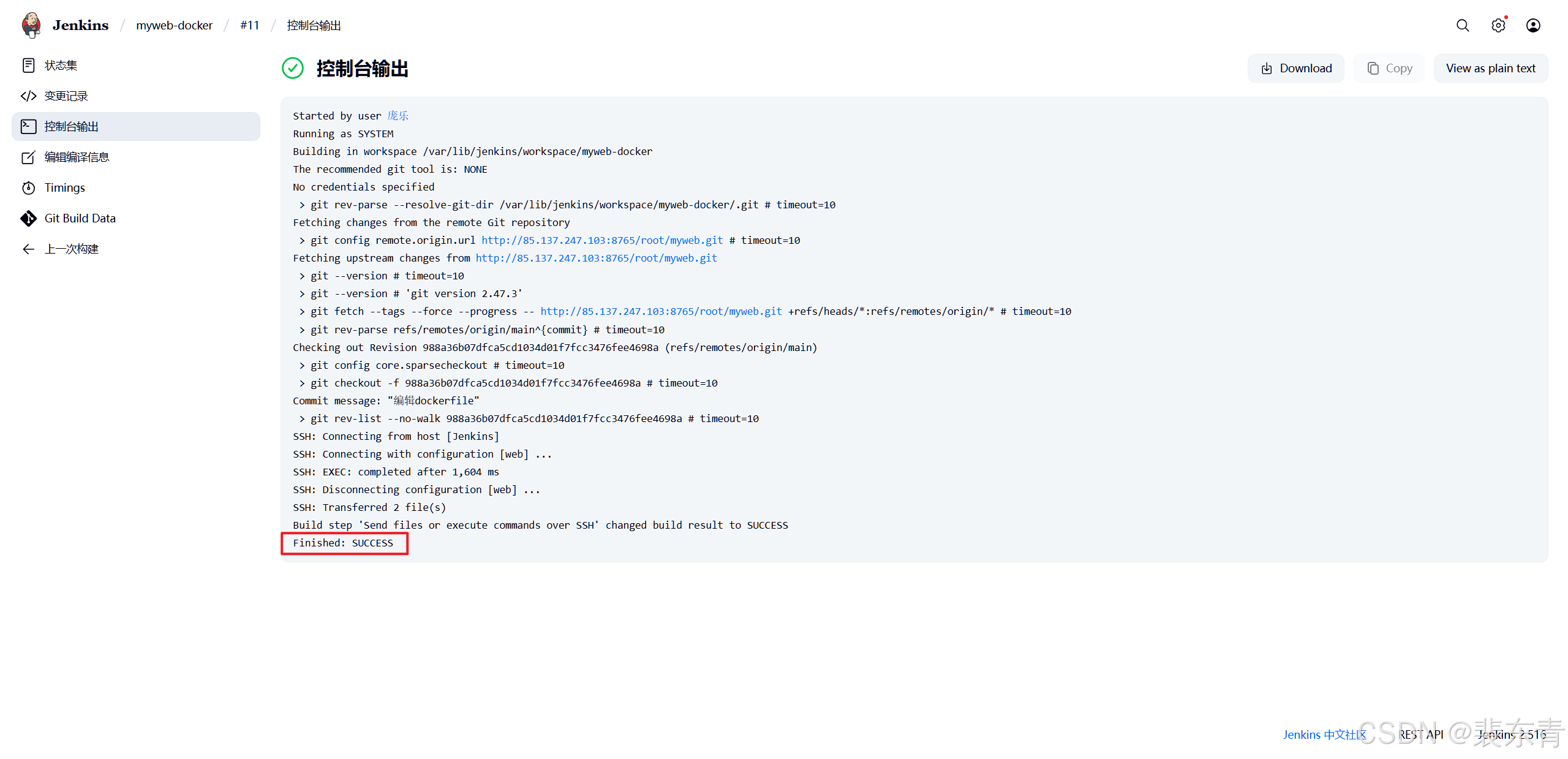

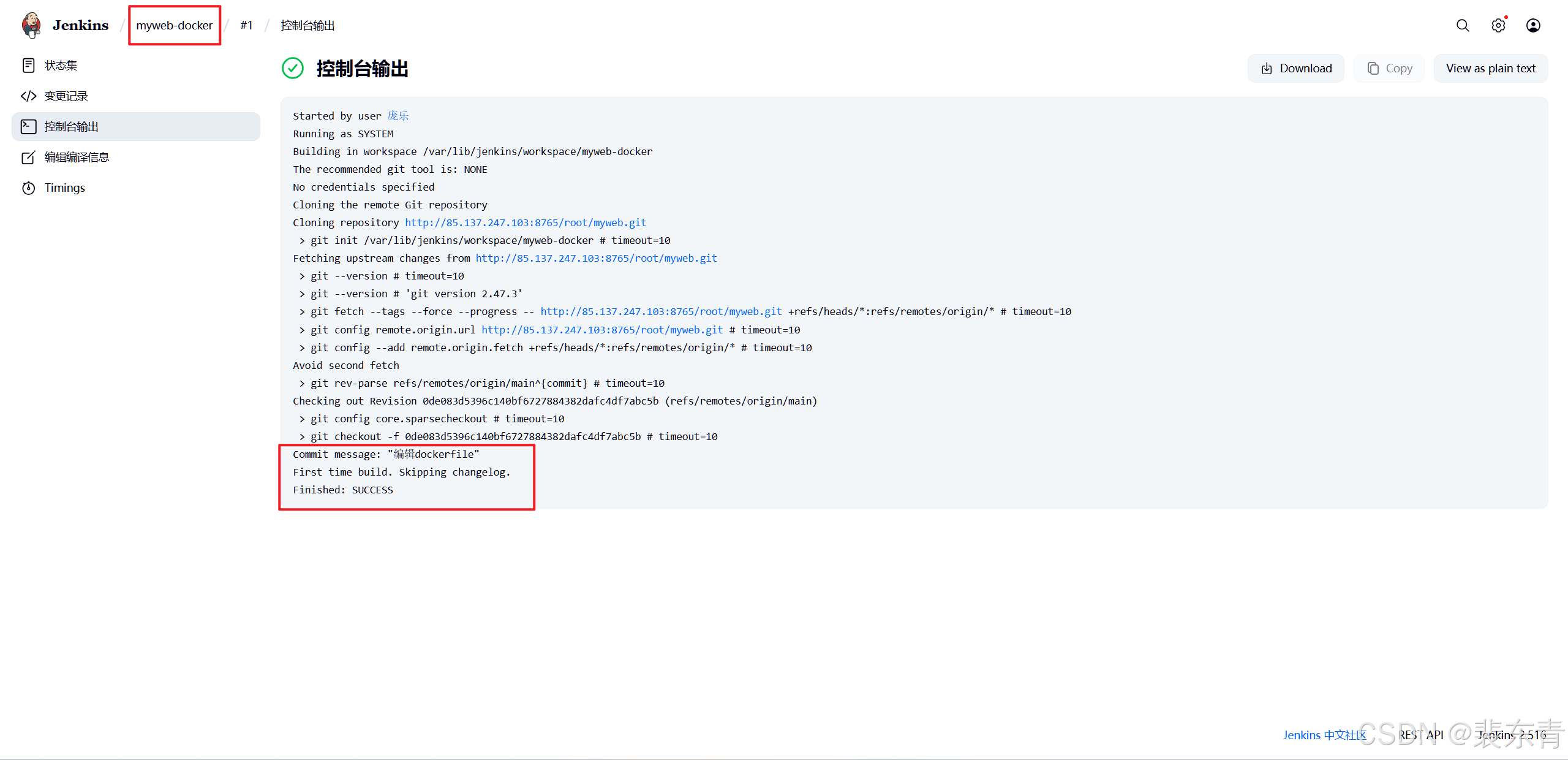

• 然后点击构建，观察控制台输出发现Jenkins任务执行成功

推送配置

3.浏览器访问

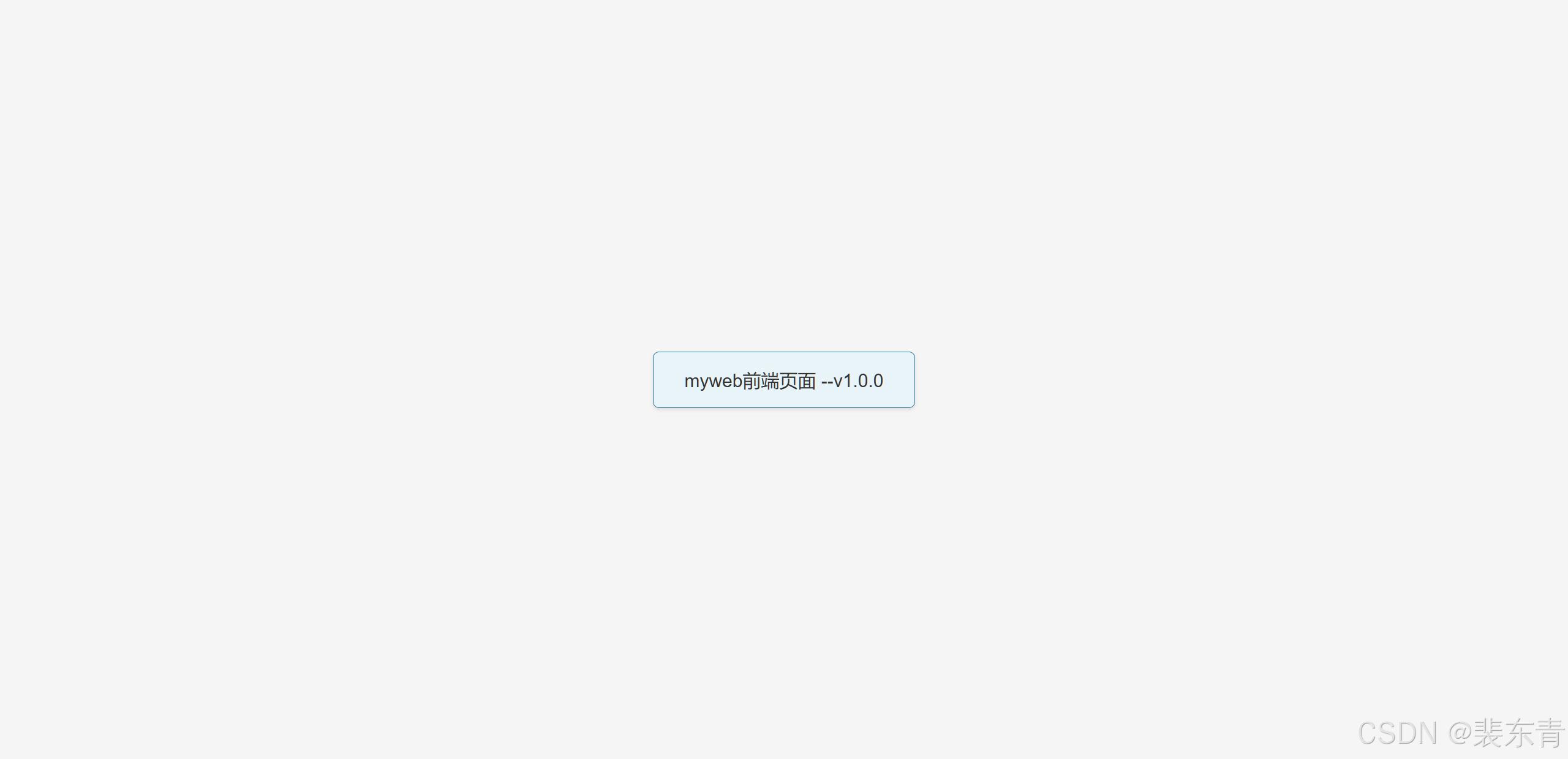

• 任务构建成功后，web服务器上docker容器已经启动，我们访问对应ip和端口http://10.0.0.135:82/就可以看到我们自己的前端页面

浏览器访问

二、构建后端Maven项目容器

• 基于之前完成的myapp项目，将其打包构建成运行在后端app服务器的docker容器

1.Gitlab新增Docker配置

- 编写dockerfile

• 我们首先基于docker构建流程的完成dockerfile的编写，通过dockerfile的内容构建自定义镜像

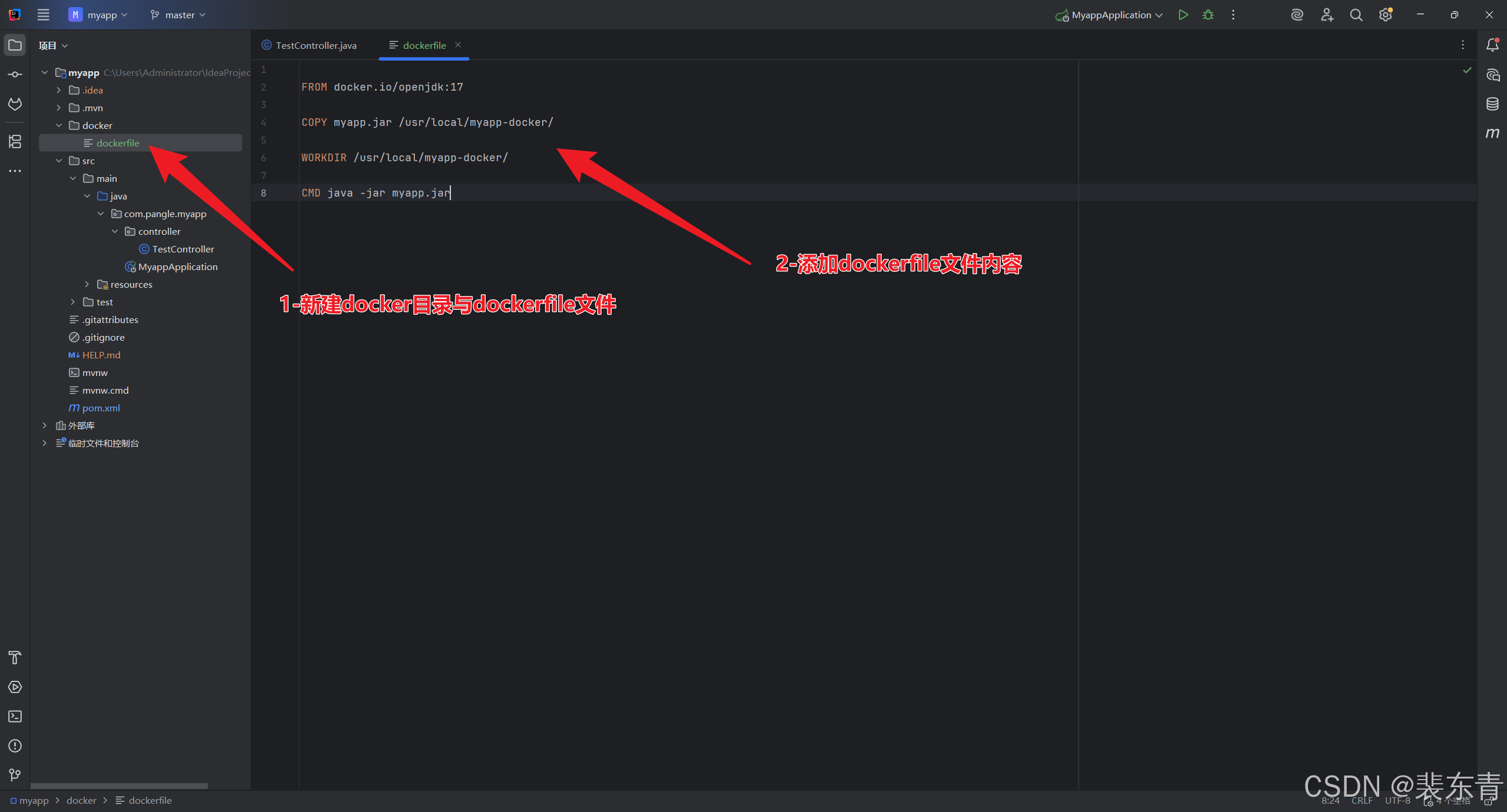

  • 在idea中为myapp项目创建docker目录与dockerfile文件

  • 为方便管理，修改pom.xml文件来配置maven打包后的jar包名

  • 编写dockerfile文件内容，上传Gitlab仓库

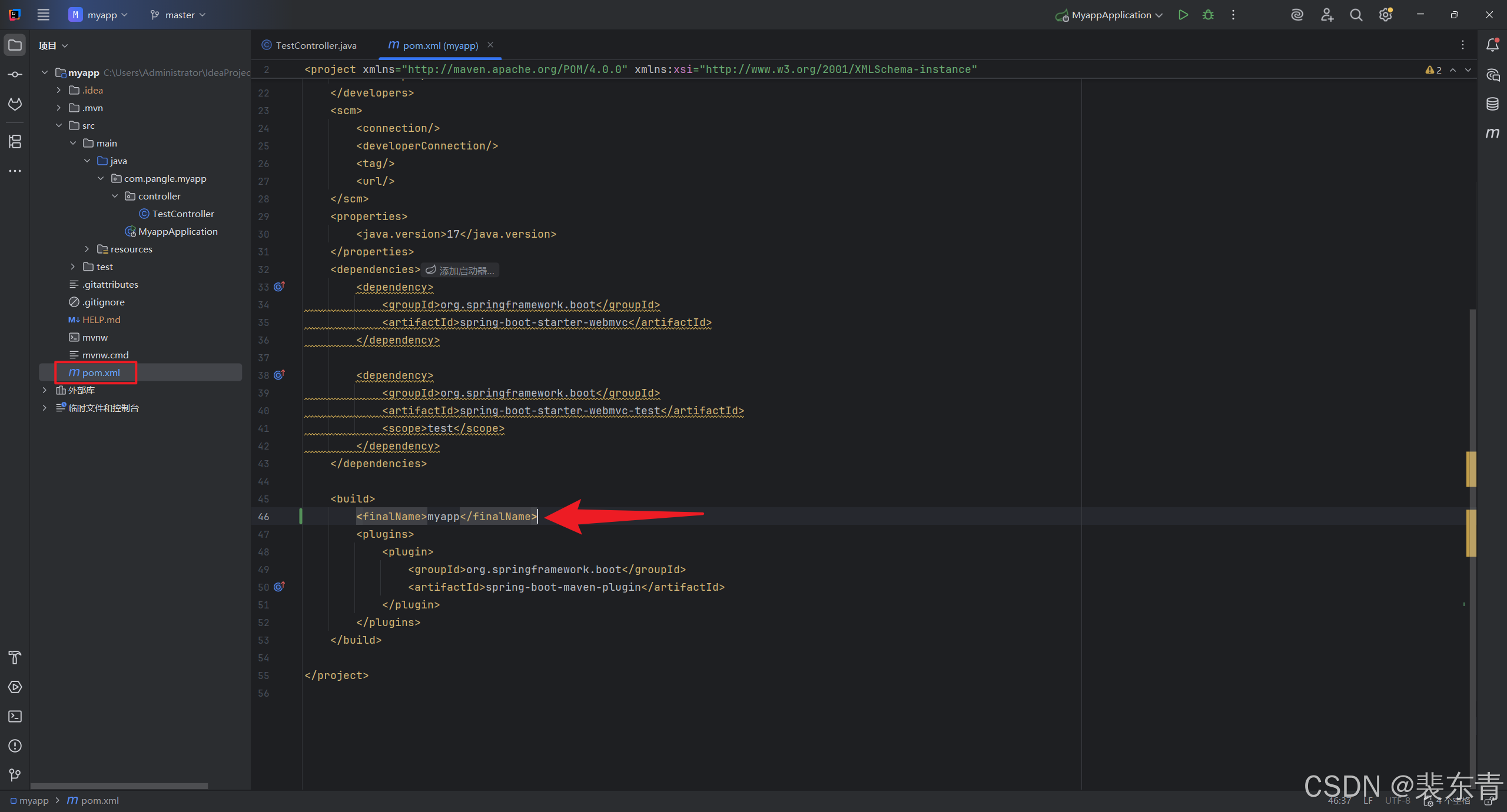

idea中打开myapp项目的pom.xml文件，修改后刷新maven配置

<!-- 在build块中添加finalName配置，此配置为配置构建后的jar包名字 -->
<build>
    <finalName>myapp</finalName>
    ···
</build>

# 镜像基于openjdk 17构建
FROM docker.io/openjdk:17
​
# 复制构建后的jar包到容器内指定目录
COPY myapp.jar /usr/local/myapp-docker/
​
# 设置该容器工作目录
WORKDIR /usr/local/myapp-docker/
​
# 运行目录下的myapp.jar
CMD java -jar myapp.jar

docker配置

- 编写docker-compose.yml

• 编写好dockerfile文件后，我们就可以将Gitlab代码仓库的内容构建成镜像，然后我们通过docker-compose将这个镜像运行成我们需要的容器

• 所以我们继续在idea项目的docker目录中新建docker-compose.yml文件，后续通过这个文件的配置将运行dockerfile构建的自定义镜像运行成容器，并做好相关配置

# 指定Compose文件的版本
version: '5.0'
​
services:
  # 自定义的服务名称
  myapp:
    # 构建镜像的配置
    build:
      # 指定Docker构建镜像时的根目录
      context: ./
      # 指定构建镜像使用的Dockerfile文件名
      dockerfile: dockerfile
    # 构建后的镜像名称和标签
    image: myapp:v1.0.0
    # 容器的自定义名称
    container_name: myapp
    # 端口映射
    ports:
      - 8081:8080

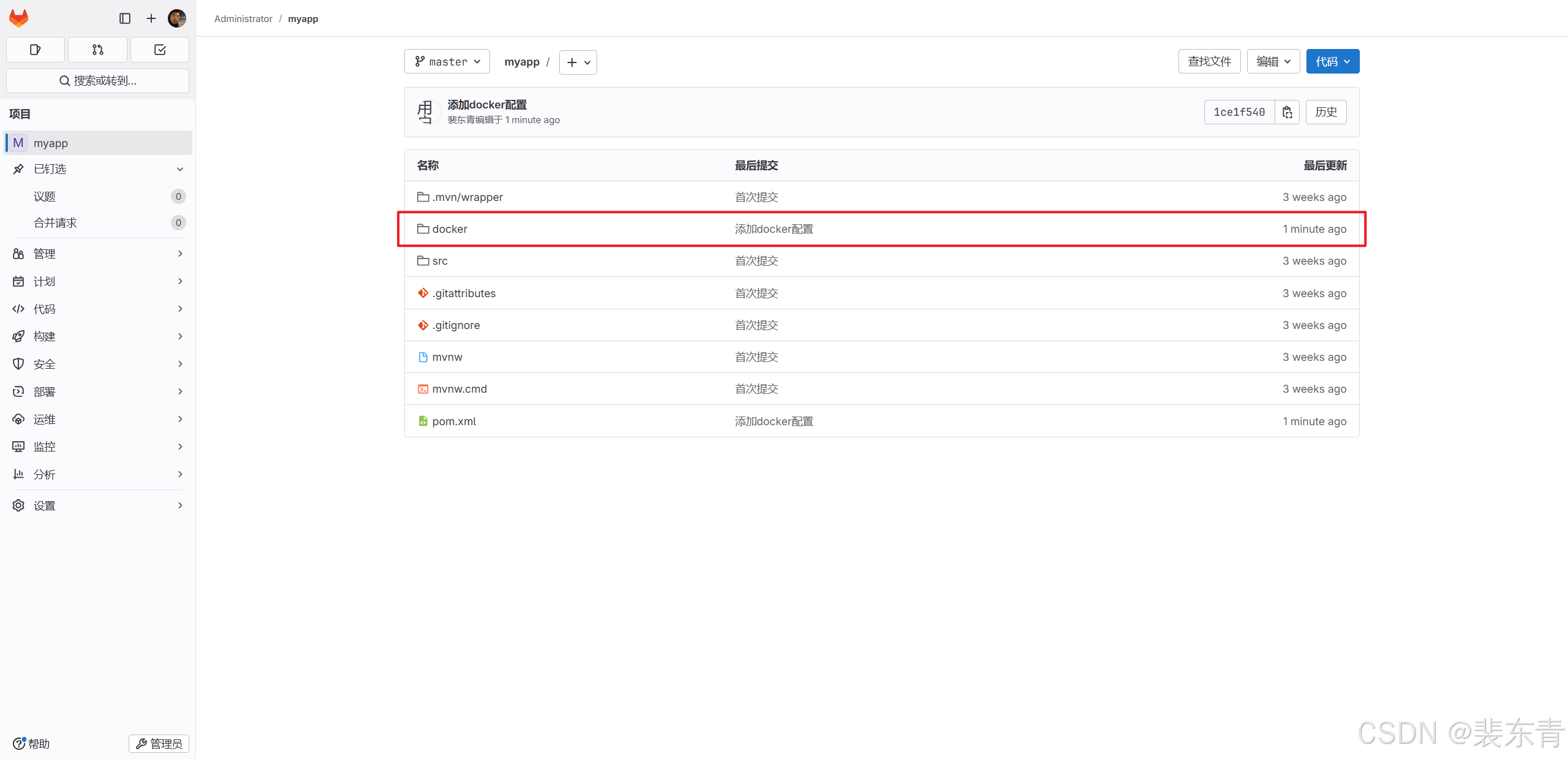

• 然后用idea已经配置好的git推送变更到Gitlab的myapp代码仓库

推送变更

2.Jenkins配置任务

- 新建任务

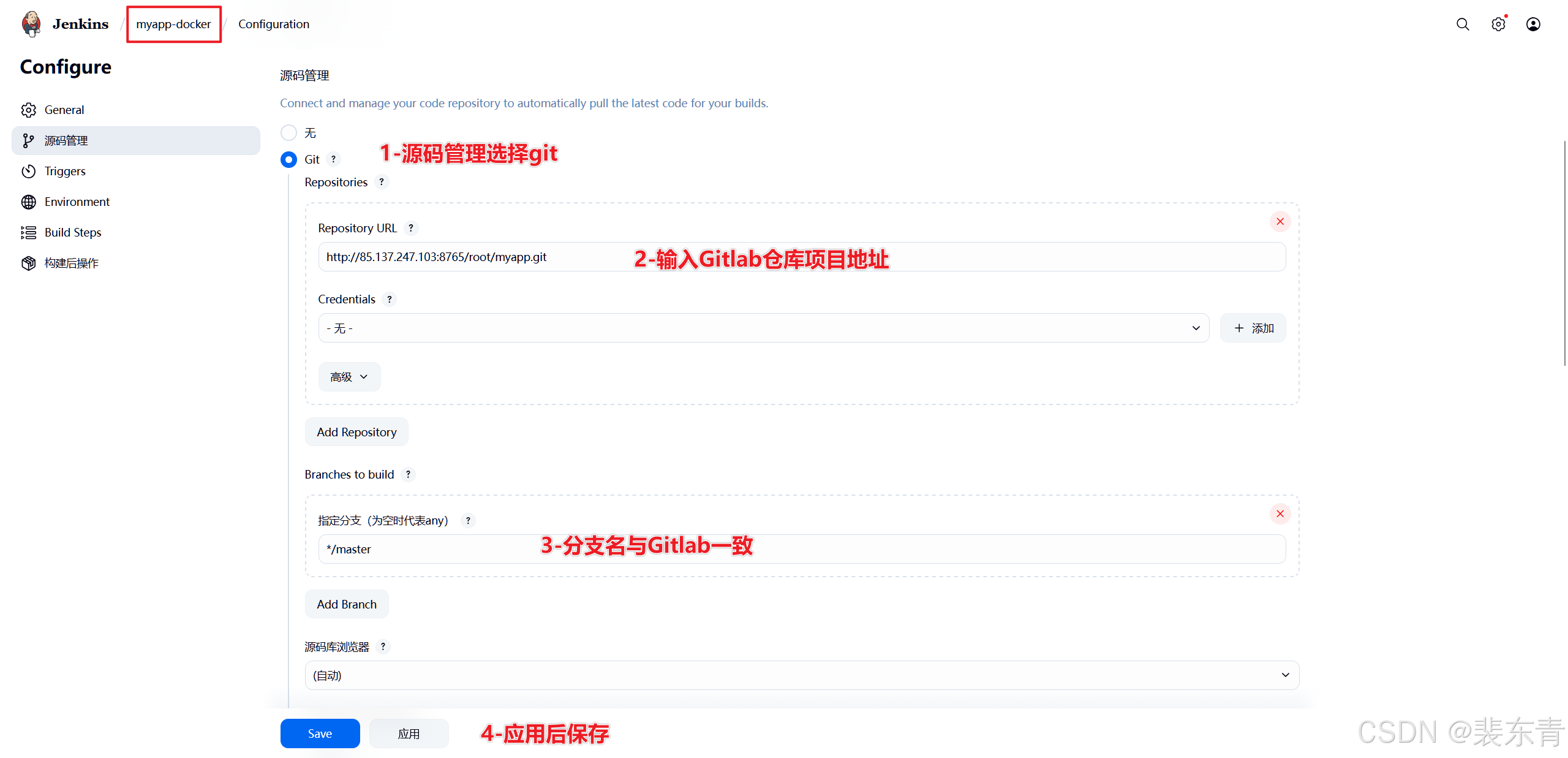

• 在Jenkins主页点击新建任务输入任务名称myapp-docker并选择构建一个自由风格的项目，最后点击确定

• 源码管理依旧选择Git，然后Repository URL输入仓库地址http://85.137.247.103:8765/root/myapp.git

• 分支名与Gitlab一致，保存后可以先构建查看日志，验证仓库是否配置成功

新建任务

- 构建项目

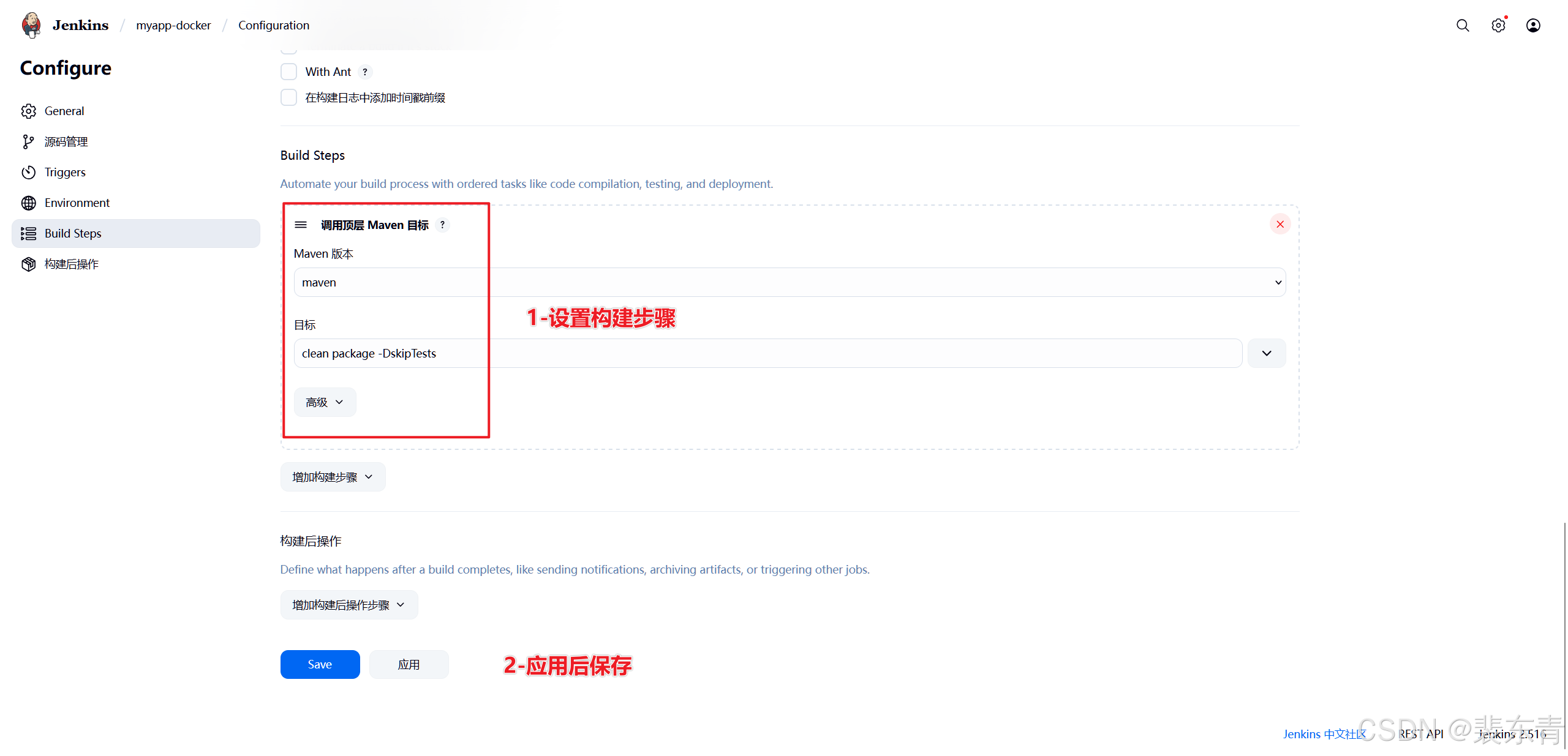

• 在Build Steps中增加构建步骤，选择调用顶层MAVEN目标

  • Maven 版本选择为之前全局配置自定义的别名

  • 目标就是maven构建项目的命令：clean package -DskipTests

构建项目

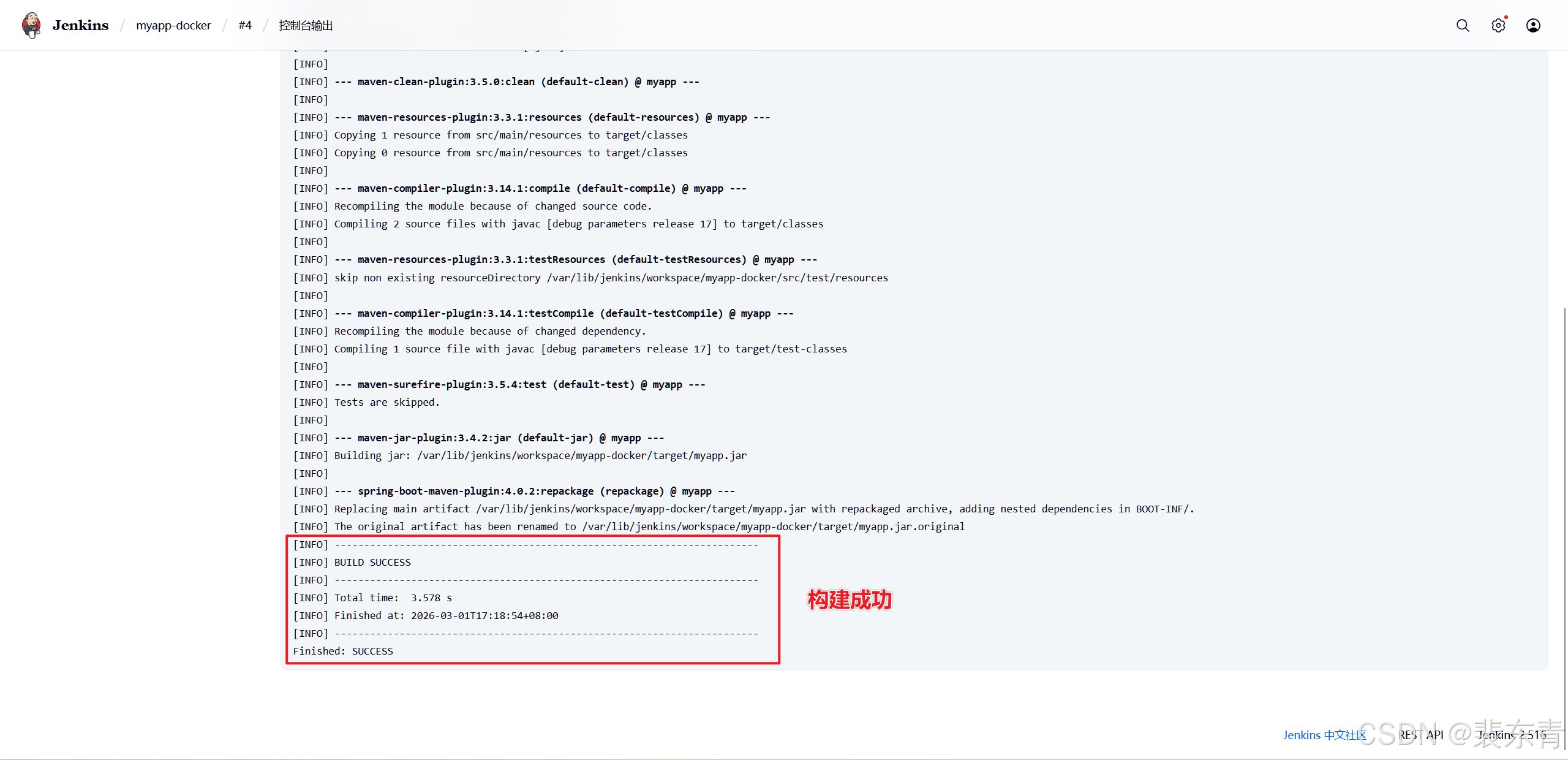

• 我们可以构建一次查看控制台输出验证配置是否正确，首次构建maven会下载相关依赖，可能耗时较长

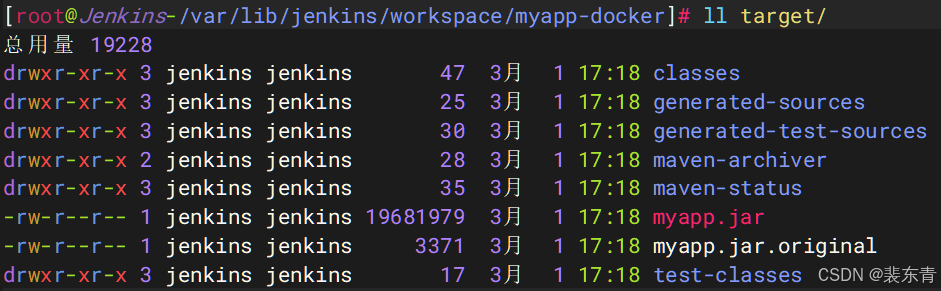

• 我们也可以登录Jenkins服务器进入mytest-docker任务工作目录/var/lib/jenkins/workspace/myapp-docker，发现这里生成了一个target目录，这就是构建后jar包所在路径，可以找到构建好并且已配置命名的jar包myapp.jar

构建项目

- 推送文件

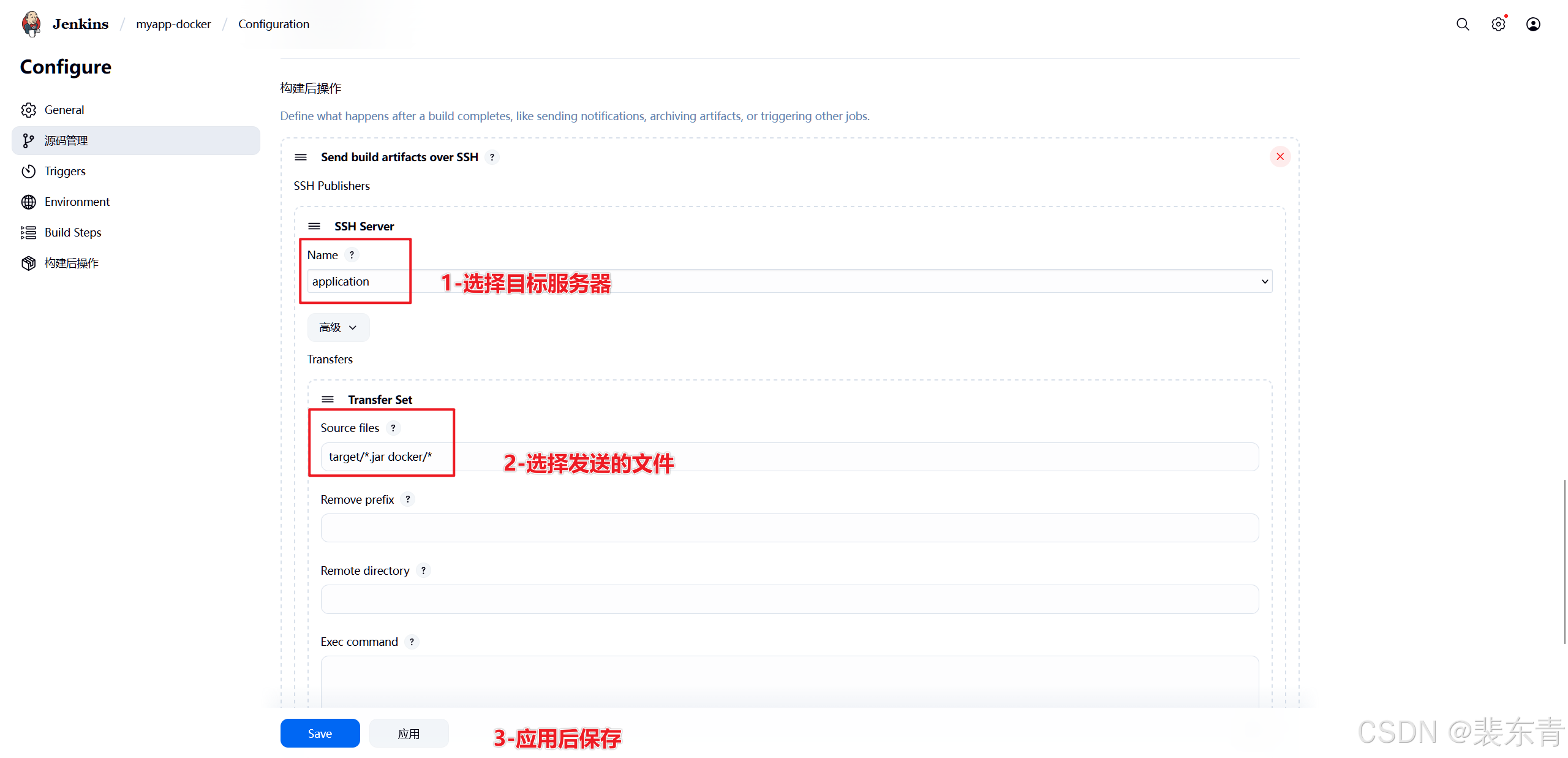

• 我们之前已经在Publish Over SSH插件中配置好了目标服务器，所以我们直接增加构建后操作步骤，选择Send build artifacts over SSH，然后选择后端配置好的application服务器，Source files中选择推送target目录中构建好的jar包：target/*.jar以及后续运行容器需要的dockerfile和docker-compose.yml文件:docker/*

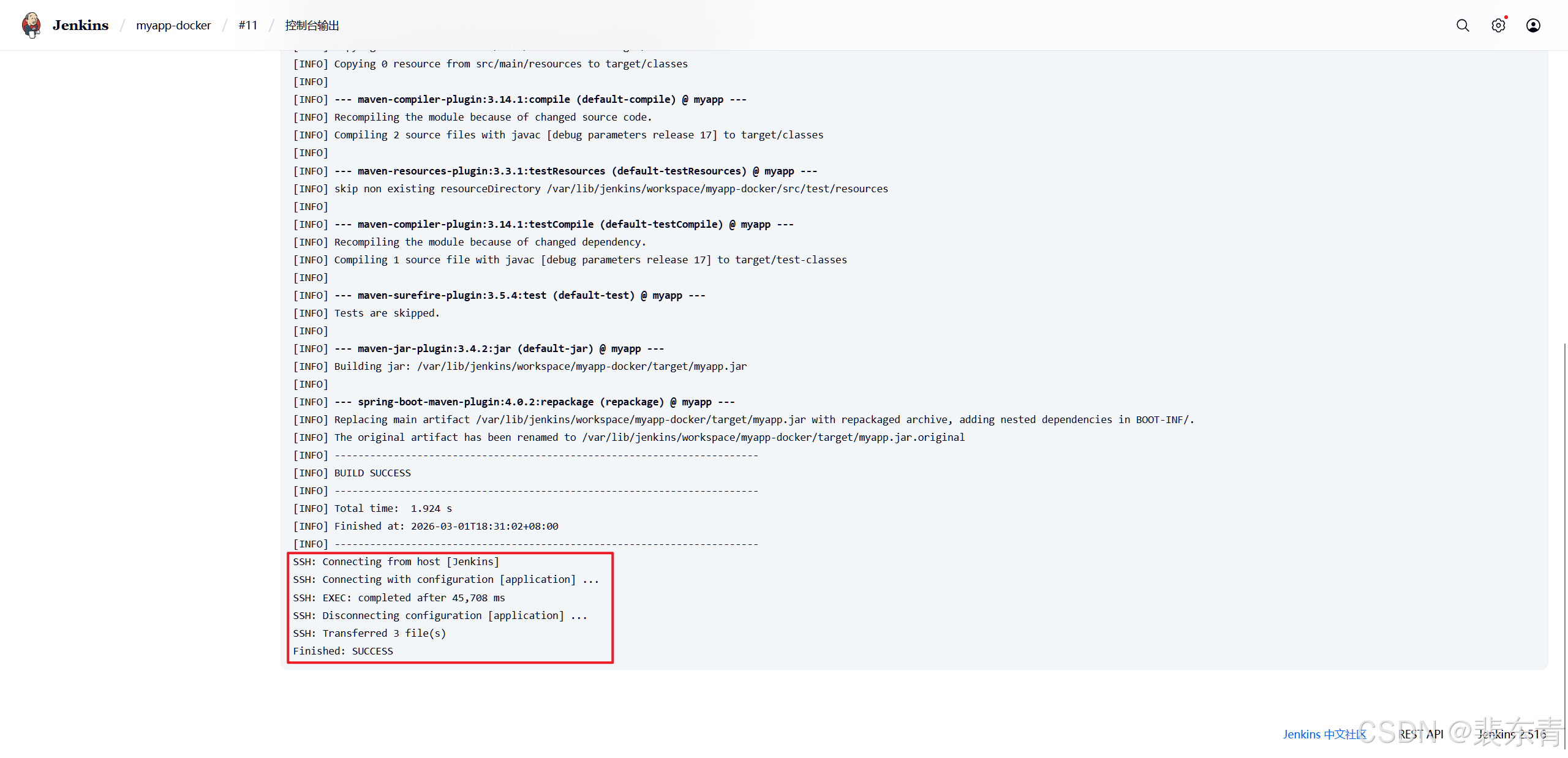

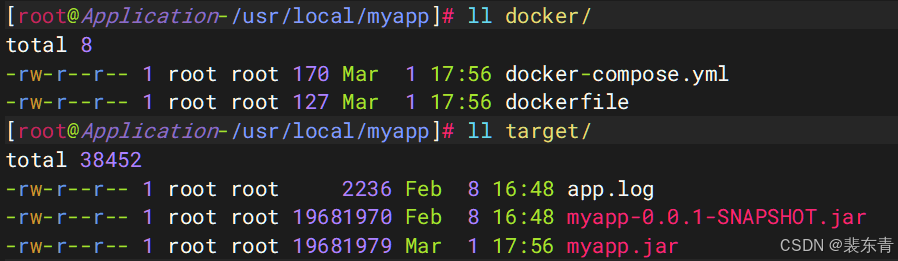

• 之后点击构建，登录application服务器验证是否推送成功

构建项目

- 运行成容器

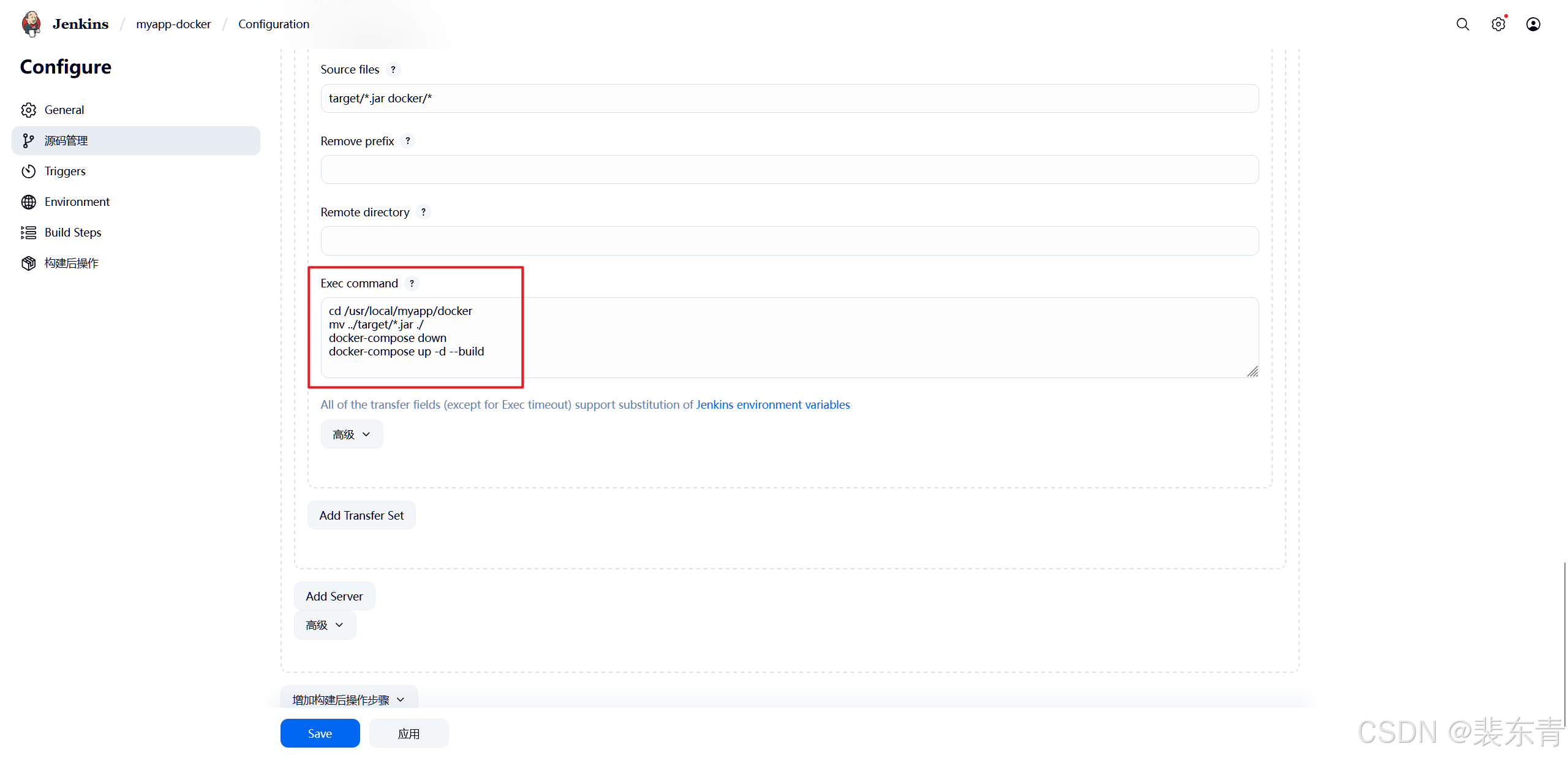

• 文件推送成功后，我们在Exec command中写入构建运行容器的命令

  • 因为在Publish Over SSH中配置的==目标服务器指定目录==Remote Directory是/usr/local/myapp，而使用docker-compose运行容器时，需要当前目录下有docker-compose.yml文件，所以我们先进入docker目录后运行后续命令，为防止歧义用绝对路径：cd /usr/local/myapp/docker

  • 然后我们在dockerfile中配置的COPY myapp.jar /usr/local/myapp-docker/是将当前目录下的myapp.jar复制到容器内，而docker文件夹并无此文件，所以我们需要将上层目录的target目录中的jar包移动到当前目录：mv ../target/*.jar ./

  • 然后我们就可以通过docker-compose up -d --build将我们的自定义镜像构建并且运行起来，但是我们可能会多次构建运行这个容器，所以为避免冲突，我们先停止之前运行的容器：docker-compose down

• 建议先在application服务器运行以下命令，先构建一次镜像

cd /usr/local/myapp/docker
mv ../target/*.jar ./
docker-compose down
docker-compose up -d --build

构建项目

- 构建任务

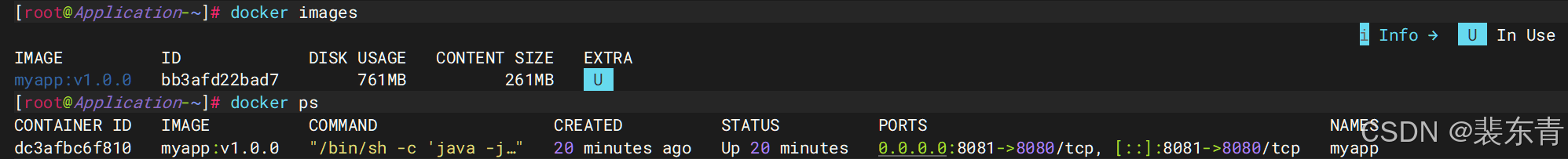

• 点击构建，查看日志成功，进入application服务器查看镜像与容器状态

构建任务

3.浏览器访问

• 进入浏览器访问：http://10.0.0.137:8081/test，访问到与本地测试时一致的页面即为通过Jenkins发布成功
