服务器散热风扇选型技术指南：高阻抗风道下的工程验证方法
验证维度验证方法关键指标性能匹配P-Q曲线 + 系统阻抗计算实际工作点风量 ≥ 散热需求风量高温寿命加速寿命试验（60℃）L10寿命 ≥ 40000小时防护等级第三方IP测试报告符合应用场景要求认证完备UL/CE/TUV证书证书有效可查供应商能力P-Q曲线提供 + CFD仿真能力能提供系统级散热方案注：本文所述测试方法和验证框架基于通用工程实践，具体选型需结合实际系统参数（机箱结构、热源分布、环境
·

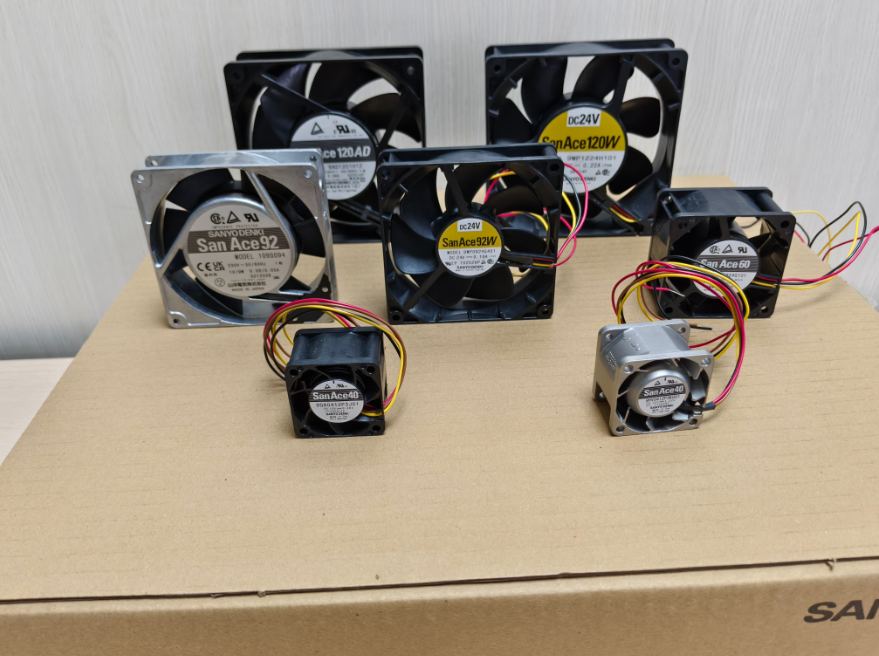

一、问题定义
在服务器、存储阵列等设备散热设计中，存在一个普遍问题：风扇的标称参数与实际工况表现存在显著偏差。具体表现为：
-
标称最大风量在高阻抗风道环境下大幅衰减
-
实验室测试数据无法反映实际机箱内的散热效果
-
选型阶段缺乏对系统阻抗匹配的验证方法
本文从技术角度，提供一套在高阻抗风道环境下进行散热风扇选型的工程验证框架。
二、核心概念：风量-静压曲线与系统阻抗
2.1 两个关键概念
| 概念 | 定义 | 工程意义 |
|---|---|---|
| P-Q曲线（风量-静压曲线） | 风扇在不同静压下的风量输出特性 | 描述风扇的固有性能，由叶轮、电机、蜗壳设计决定 |
| 系统阻抗曲线 | 风道系统在不同风量下产生的阻力 | 由机箱结构、PCB布局、散热器密度、防尘网决定 |
2.2 实际工作点的确定
风扇的实际工作点 = P-Q曲线与系统阻抗曲线的交点
关键结论：
-
标称最大风量（静压=0时的风量）在实际系统中无法达到
-
系统阻抗越高，实际风量衰减越严重
-
高密度1U/2U服务器、带防尘网的存储阵列属于高阻抗系统
三、性能验证方法
3.1 P-Q曲线测试与分析
python
import numpy as np
from typing import List, Tuple, Dict
class FanPerformanceAnalyzer:
"""风扇性能分析器"""
def __init__(self, fan_model: str):
self.fan_model = fan_model
self.pq_curve: List[Tuple[float, float]] = [] # (静压Pa, 风量CFM)
def add_test_point(self, static_pressure: float, airflow_cfm: float):
"""添加P-Q曲线测试点"""
self.pq_curve.append((static_pressure, airflow_cfm))
def fit_pq_curve(self) -> np.poly1d:
"""拟合P-Q曲线多项式"""
if len(self.pq_curve) < 2:
raise ValueError("测试数据点不足")
Q = np.array([p[1] for p in self.pq_curve])
P = np.array([p[0] for p in self.pq_curve])
# 二次多项式拟合: P = a*Q² + b*Q + c
coeffs = np.polyfit(Q, P, 2)
return np.poly1d(coeffs)
def calculate_operating_point(self, system_impedance_curve) -> Tuple[float, float]:
"""
计算实际工作点
system_impedance_curve: 系统阻抗函数 P = f(Q)
"""
fitted_curve = self.fit_pq_curve()
# 求解 fitted_curve(Q) = system_impedance_curve(Q)
# 数值求解方法：扫描法
Q_range = np.linspace(0, max([p[1] for p in self.pq_curve]), 100)
fan_p = fitted_curve(Q_range)
sys_p = system_impedance_curve(Q_range)
# 寻找最接近的点
diff = np.abs(fan_p - sys_p)
min_idx = np.argmin(diff)
operating_q = Q_range[min_idx]
operating_p = fan_p[min_idx]
return (round(operating_q, 2), round(operating_p, 2))
def get_airflow_degradation(self, system_impedance_curve, max_airflow_cfm: float) -> float:
"""计算风量衰减比例"""
operating_q = self.calculate_operating_point(system_impedance_curve)[0]
degradation = (1 - operating_q / max_airflow_cfm) * 100
return round(degradation, 1)
# 示例：典型服务器风扇性能分析
analyzer = FanPerformanceAnalyzer("40x40x56mm 服务器风扇")
# 典型P-Q曲线数据（40x40x56mm高静压风扇）
test_points = [
(0, 35.0), # 开放环境：0Pa静压，35CFM风量
(100, 32.0), # 100Pa静压，32CFM
(200, 28.0), # 200Pa静压，28CFM
(300, 22.0), # 300Pa静压，22CFM
(400, 14.0), # 400Pa静压，14CFM
(500, 0.0) # 500Pa静压，0CFM（失速点）
]
for p, q in test_points:
analyzer.add_test_point(p, q)
# 模拟1U服务器高阻抗风道
# 系统阻抗近似为 P = k * Q²，k为阻抗系数
def high_impedance_system(Q):
k = 0.35 # 1U服务器典型阻抗系数
return k * Q**2
max_airflow = test_points[0][1] # 35 CFM
degradation = analyzer.get_airflow_degradation(high_impedance_system, max_airflow)
operating = analyzer.calculate_operating_point(high_impedance_system)
print(f"风扇型号: {analyzer.fan_model}")
print(f"标称最大风量: {max_airflow} CFM")
print(f"实际工作点风量: {operating[0]} CFM")
print(f"风量衰减: {degradation}%")
3.2 系统阻抗测量方法
python
class SystemImpedanceTester:
"""系统阻抗测试器"""
def __init__(self):
self.test_points: List[Tuple[float, float]] = [] # (风量CFM, 静压Pa)
def add_test_point(self, airflow_cfm: float, static_pressure: float):
"""添加测试点"""
self.test_points.append((airflow_cfm, static_pressure))
def fit_impedance_curve(self) -> np.poly1d:
"""拟合阻抗曲线"""
if len(self.test_points) < 2:
raise ValueError("测试数据点不足")
Q = np.array([p[0] for p in self.test_points])
P = np.array([p[1] for p in self.test_points])
# 阻抗曲线通常接近二次型: P = k * Q²
# 取Q²为自变量进行线性回归
Q_squared = Q**2
coeffs = np.polyfit(Q_squared, P, 1)
k = coeffs[0]
return lambda Q: k * Q**2
def get_impedance_coefficient(self) -> float:
"""获取阻抗系数k"""
if len(self.test_points) < 2:
return 0
Q = np.array([p[0] for p in self.test_points])
P = np.array([p[1] for p in self.test_points])
Q_squared = Q**2
# 线性回归求k
k = np.sum(P * Q_squared) / np.sum(Q_squared**2)
return round(k, 4)
# 示例
tester = SystemImpedanceTester()
# 模拟1U服务器阻抗测试数据
impedance_points = [
(10, 35), # 10CFM时35Pa
(15, 80), # 15CFM时80Pa
(20, 140), # 20CFM时140Pa
(25, 220), # 25CFM时220Pa
(30, 315) # 30CFM时315Pa
]
for q, p in impedance_points:
tester.add_test_point(q, p)
k = tester.get_impedance_coefficient()
print(f"系统阻抗系数 k = {k}")
print(f"阻抗曲线: P = {k} * Q²")
四、高温寿命评估
4.1 L10轴承寿命计算
python
class BearingLifeEstimator:
"""轴承寿命估算器"""
def __init__(self, rated_life_hours: float, rated_temp: float):
"""
rated_life_hours: 额定寿命（通常为40℃下的L10寿命）
rated_temp: 额定温度(℃)
"""
self.rated_life = rated_life_hours
self.rated_temp = rated_temp
def calculate_life_at_temp(self, operating_temp: float) -> float:
"""
计算指定温度下的预期寿命
使用经验加速模型：每升高10℃，寿命减半
"""
temp_rise = operating_temp - self.rated_temp
acceleration_factor = 2 ** (temp_rise / 10)
life_at_temp = self.rated_life / acceleration_factor
return round(life_at_temp, 0)
def calculate_failure_probability(self, operating_temp: float,
operating_hours: int) -> float:
"""
计算失效概率（威布尔分布简化模型）
"""
life_at_temp = self.calculate_life_at_temp(operating_temp)
# 形状参数β=2（磨损期）
failure_prob = 1 - np.exp(-((operating_hours / life_at_temp) ** 2))
return round(failure_prob * 100, 2)
def generate_life_report(self, operating_temp: float) -> Dict:
"""生成寿命评估报告"""
life_40c = self.rated_life
life_at_temp = self.calculate_life_at_temp(operating_temp)
return {
'rated_temp': self.rated_temp,
'rated_life_hours': life_40c,
'rated_life_years': round(life_40c / 8760, 1),
'operating_temp': operating_temp,
'expected_life_hours': life_at_temp,
'expected_life_years': round(life_at_temp / 8760, 1),
'life_reduction_ratio': round(1 - life_at_temp / life_40c, 2)
}
# 示例
print("=" * 55)
print("轴承寿命评估（高温工况）")
print("=" * 55)
estimator = BearingLifeEstimator(
rated_life_hours=70000, # 40℃下L10寿命70000小时
rated_temp=40
)
for temp in [40, 50, 60, 70]:
report = estimator.generate_life_report(temp)
print(f"\n{temp}℃环境:")
print(f" 预期寿命: {report['expected_life_hours']:,}小时 ({report['expected_life_years']}年)")
print(f" 寿命衰减: {report['life_reduction_ratio']*100}%")
# 3年连续运行失效概率
failure_prob = estimator.calculate_failure_probability(60, 8760 * 3)
print(f"\n60℃环境下3年连续运行失效概率: {failure_prob}%")
五、防护等级验证方法
5.1 IP防护等级说明
| 等级 | 防尘能力 | 防水能力 | 适用场景 |
|---|---|---|---|
| IP54 | 有限防尘（直径>1mm） | 防溅水 | 室内一般环境 |
| IP55 | 有限防尘 | 防喷水 | 室内多尘环境 |
| IP65 | 完全防尘 | 防喷水 | 室外/工业环境 |
| IP66 | 完全防尘 | 防强喷水 | 室外恶劣环境 |
| IP67 | 完全防尘 | 短时浸水（1m/30min） | 潮湿/浸没风险 |
| IP68 | 完全防尘 | 连续浸水（指定深度/时间） | 长期浸没环境 |
5.2 防护设计验证清单
python
def verify_ip_protection(design_features: Dict) -> Dict:
"""
IP防护设计验证
"""
verification = {
'passed': True,
'items': [],
'score': 0
}
checks = [
{
'name': '绕组密封',
'required': design_features.get('winding_sealed', False),
'weight': 30,
'description': '电机绕组是否采用灌封/浸漆处理'
},
{
'name': '轴承防护',
'required': design_features.get('bearing_protected', False),
'weight': 30,
'description': '轴承是否有密封圈/防尘盖'
},
{
'name': 'PCB涂层',
'required': design_features.get('pcb_conformal_coating', False),
'weight': 25,
'description': 'PCB是否有三防漆涂层'
},
{
'name': '壳体密封',
'required': design_features.get('housing_sealed', False),
'weight': 15,
'description': '壳体接缝是否有密封设计'
}
]
total_weight = 0
passed_weight = 0
for check in checks:
total_weight += check['weight']
if check['required']:
passed_weight += check['weight']
verification['items'].append({
'item': check['name'],
'status': '通过',
'description': check['description']
})
else:
verification['items'].append({
'item': check['name'],
'status': '未通过',
'description': check['description']
})
verification['score'] = round(passed_weight / total_weight * 100, 1)
verification['passed'] = passed_weight / total_weight >= 0.6
return verification
# 示例
design = {
'winding_sealed': True,
'bearing_protected': True,
'pcb_conformal_coating': False, # 缺少PCB涂层
'housing_sealed': True
}
result = verify_ip_protection(design)
print(f"IP防护验证: {'通过' if result['passed'] else '不通过'}")
print(f"综合评分: {result['score']}分")
for item in result['items']:
print(f" {item['item']}: {item['status']}")
六、选型验证清单
6.1 技术要求文档模板
在向供应商提出技术要求时，建议包含以下验证项：
| 序号 | 验证项 | 技术要求 | 验收方式 |
|---|---|---|---|
| 1 | P-Q曲线 | 提供5个以上测试点的实测数据 | 检查测试报告 |
| 2 | 系统工作点 | 基于实际风道阻抗计算 | 要求CFD仿真或实测 |
| 3 | 高温寿命 | 60℃下L10寿命≥40000小时 | 提供加速寿命测试报告 |
| 4 | 防护等级 | 符合应用场景IP等级 | 提供第三方检测报告 |
| 5 | 认证完备 | UL/CE/TUV认证 | 提供证书复印件 |
6.2 供应商技术沟通问题清单
python
def generate_technical_questions() -> List[str]:
"""生成供应商技术沟通问题清单"""
questions = [
"风扇的P-Q曲线测试条件是什么？是否有第三方测试报告？",
"在60℃环境温度下，风扇的L10寿命是多少小时？",
"风扇的防护等级是原生设计还是外加防护罩实现？",
"轴承类型是什么？（滚珠轴承/含油轴承/磁悬浮）",
"额定电压范围内，启动电压最小值是多少？",
"PWM调速的频率范围和占空比对应关系是怎样的？",
"风扇在额定工况下的声压级和声功率级分别是多少？"
]
return questions
print("=" * 55)
print("技术沟通问题清单")
print("=" * 55)
for i, q in enumerate(generate_technical_questions(), 1):
print(f"{i}. {q}")
七、选型决策框架
7.1 五步选型流程
text
第1步：测量系统阻抗
↓
第2步：获取风扇P-Q曲线
↓
第3步：计算实际工作点风量
↓
第4步：验证是否满足散热需求
↓
第5步：评估高温寿命和防护等级
7.2 决策矩阵
| 工况类型 | 风量要求 | 寿命要求 | 防护要求 | 推荐方向 |
|---|---|---|---|---|
| 1U服务器 | 高静压下有效风量≥标称60% | 60℃下≥50000小时 | IP54 | 高静压滚珠风扇 |
| 存储阵列 | 高静压下有效风量≥标称50% | 60℃下≥70000小时 | IP55 | 双滚珠冗余设计 |
| 室外设备 | 中等风量 | 60℃下≥40000小时 | IP65+ | 全密封防护设计 |
| 通用设备 | 低阻抗下有效风量≥标称70% | 40℃下≥50000小时 | IP54 | 标准工业风扇 |
八、总结
| 验证维度 | 验证方法 | 关键指标 |
|---|---|---|
| 性能匹配 | P-Q曲线 + 系统阻抗计算 | 实际工作点风量 ≥ 散热需求风量 |
| 高温寿命 | 加速寿命试验（60℃） | L10寿命 ≥ 40000小时 |
| 防护等级 | 第三方IP测试报告 | 符合应用场景要求 |
| 认证完备 | UL/CE/TUV证书 | 证书有效可查 |
| 供应商能力 | P-Q曲线提供 + CFD仿真能力 | 能提供系统级散热方案 |
注：本文所述测试方法和验证框架基于通用工程实践，具体选型需结合实际系统参数（机箱结构、热源分布、环境温度、海拔高度等）进行验证。文中数据为示例用途，实际性能以实测为准。#睿德-山洋电气授权代理#伺服电机#高静压散热风扇
