在开关电源（SMPS）与大电流POL（负载点）电源设计中，贴片功率电感绝非一个简单的“L”值符号。许多工程师曾遇到过这样的诡异现象：DCDC电路空载调试纹波漂亮，一带重负载，输出电压跌坠、MOS管发烫甚至炸机。追根溯源，往往是忽略了电感磁芯的直流偏置特性（DC Bias Characteristic）。要深入理解这一现象，我们必须回到磁性材料最本质的语言——B-H曲线（磁滞回线）。

一、 B-H曲线与直流偏置的定量逻辑

电感的感值 L本质上取决于磁芯的磁导率 μ和几何结构（L∝μ⋅N2），而磁导率 μ正是 B-H 曲线上某一点切线的斜率（μ=B/H）。

当电感工作在 BUCK 或 BOOST 电路的连续导通模式（CCM）下，线圈中流过较大的直流平均电流 IDC​，同时叠加较小的交流纹波电流 ΔI。根据安培环路定理 H=N⋅I/le​，这个直流电流 IDC​会在磁路中产生一个恒定的直流磁场强度 HDC​（即静态工作点）。

定量分析过程如下：

工作点迁移：无偏置时，磁工作状态在 B-H 曲线原点附近（小信号感值 L0​）。加上 IDC​后，工作点沿着初始磁化曲线移动到 HDC​对应的 B点。

磁导率衰减：交流纹波电流引起的 ΔB变化，对应的是该 HDC​点处的切线斜率（微分磁导率 μdiff​）。随着 HDC​增大，B-H 曲线逐渐趋于饱和区（斜率变缓），μdiff​显著下降。

感值跌落：由于 L∝μ，实际工作感值 L(I)随电流增加而降低。这就是规格书中“电感量-直流电流曲线（L-I Curve）”的物理起源。

对于传统的铁氧体磁芯，B-H 曲线在饱和点（Knee point）后近乎垂直，表现为“硬饱和”，感值会断崖式下跌至标称值的 10%-30%；而现代贴片功率电感多采用合金粉末磁粉芯（如铁硅铝、铁硅铬），其内部天然分布着大量绝缘气隙，B-H 曲线过渡平滑，表现为“软饱和”，感值随电流增加呈平缓递减。在工程计算中，常采用改进模型 L(I)=L0​/(1+(I/Isat​)α)来拟合这一衰减过程。

二、 实例解析：合金粉芯的“抗饱和”优势

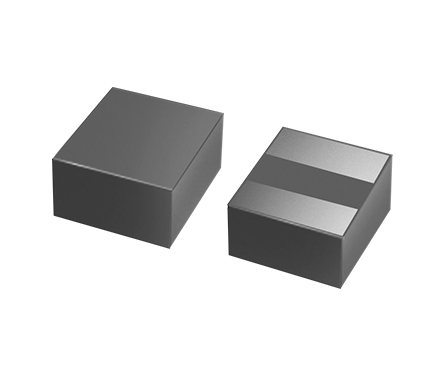

以市面上常用于 GPU 显卡和车载大电流滤波的 安瑞科 ASD1265 系列一体成型电感为例，其采用高压合金磁粉一体压铸工艺。该系列 0.22µH 规格的饱和电流 Isat​（感值跌 30%）可达 70A。实测数据表明，在 0A 偏置时感值为 1.0µH，当施加 12A 直流偏置时，感值降至 0.82µH（衰减约 18%）；即便偏置推高至 20A，感值仍有 0.45µH，并未出现塌方式的失效。这种基于 B-H 特性的软饱和表现，为电源系统在负载突变或瞬态过载时提供了宝贵的“安全缓冲区”，防止了环路因感值骤降而失控。

三、 行业趋势：从材料到算力的驱动

当前，贴片功率电感行业正面临 AI 算力爆炸和新能源汽车 800V 平台普及的双重驱动，技术演进呈现三个明确趋势：

大电流与低损耗并重：AI 服务器 VRM 供电已迈向 40-60A 甚至更高，传统的绕线电感因趋肤效应和临近效应损耗剧增，正被扁平线（Edgewise Winding）结合低磁损合金粉末的一体成型电感取代。行业目标是在大 IDC​下，将 DCR 再压低 25%-35%，延缓 B-H 曲线因温升带来的 Bs​（饱和磁密）劣化。

宽禁带半导体适配：随着 GaN 和 SiC 将开关频率推高至 MHz 级别，磁芯材料需在高频下保持较高的 ΔB而不导致磁滞损耗（Pv​∝f⋅Bn）过热。纳米晶、非晶及新型低损耗铁硅系粉末成为研发焦点。

车规级可靠性与国产替代：AEC-Q200 认证的电感需在全温域（-55℃~155℃）保证直流偏置曲线的一致性。过去高端市场被 TDK、Vishay 垄断，如今以安瑞科为代表的国内厂商，通过磁粉配方优化和精密压铸工艺，已在 1265、1368 等大电流封装上实现批量替代，参数一致性逼近进口标杆。

结语

在硬件设计日益精细化的今天，学会“读懂”B-H 曲线，根据实际 IDC​量化评估有效感值 L(I)，是电源工程师的必修课。不要仅盯着规格书上的 L0​和 Isat​标称值，结合 B-H 特性的软/硬饱和差异进行动态选型，才能让产品在极致负载下稳如泰山。

作者：深圳市安瑞科电子有限公司

分类：硬件设计 / 电源完整性 / AI 服务器

声明：本文为技术干货分享，涉及产品仅作特性分析案例
