前言

在物联网设备设计中，功耗与实时性往往是一对矛盾——保持连接意味着持续耗电，深度睡眠又无法及时响应。域格ASR模组的Sleep1模式，正是为解决这一难题而生：它在保持4G网络在线的前提下，将功耗压缩至典型值1mA，同时实现了服务器数据实时唤醒、上行数据即时发送。

---

一、低功耗：1.5mA保持网络在线

Sleep1模式的核心突破在于功耗控制。模块进入该模式后，VEXT电源输出自动关闭，不对外部设备供电，内部射频与基带电路进入间歇性工作状态。典型电流仅1mA，相比全速工作模式（数十至上百毫安）下降了一个数量级。

这意味着：一节2000mAh的电池，理论上可支撑设备待机2000小时以上（约83天），非常适合水表、气表、烟感、定位器等电池供电场景。
唤醒方式|触发条件|适用场景

唤醒方式	触发条件	适用场景
MAIN_DTR管脚唤醒	外部MCU拉低DTR引脚	主控主动发起通信
服务器数据唤醒	下行数据到达模块	远程控制、报警推送、参数下发
上行实时发送	设备主动需要发数据	传感器上报、心跳包发送
串口AT唤醒	通过串口发送任意AT指令	本地调试、配置变更
USB唤醒	USB接口激活	固件升级、高速日志导出

二、唤醒方式

1.MAIN_DTR管脚唤醒

MAIN_DTR管脚唤醒是单片机MCU设备最常使用的低功耗控制方式。这种方式通过一根GPIO引脚即可实现模块睡眠状态的精确控制。

发送AT指令 AT+CSLCK=1：串口空闲超过AT+WAKETIM配置的时间（默认5s），模块自动进入休眠，模块退出休眠，串口连续发送AT直到模块回应时，模块退出休眠

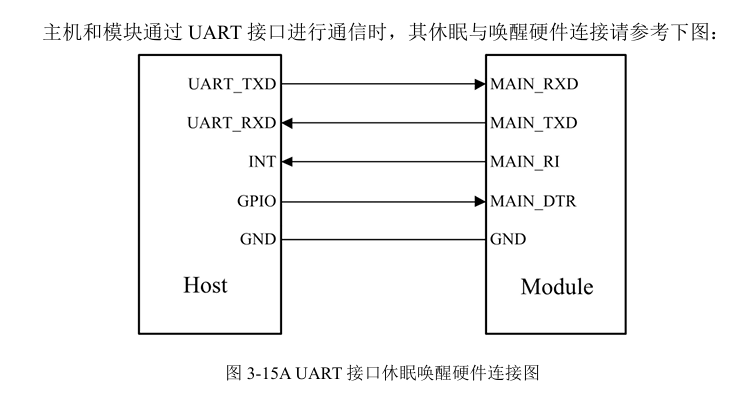

管脚	连接方向	功能说明
MAIN_DTR	MCU输出 → 模块输入	控制模块睡眠/唤醒
MAIN_RI	模块输出 → MCU中断输入	模块唤醒MCU（可选）

DTR引脚内部有上拉电阻，默认状态为高电平。这意味着：不连接时：DTR默认高电平，模块可进入睡眠，MCU主动拉低：强制唤醒模块
发送以下指令可进入低功耗模式

①关指示灯

AT+NETLIGHT=0 — 禁用网络状态LED，减少功耗

②RRC主动释放

AT+MEDCR=0,34,3 — 发送34字节数据后，3秒无活动触发RRC本地释放

③ 快速休眠

AT+WAKETIM=1 — 串口空闲1秒后进入休眠

④深度睡眠使能

AT+CSCLK=1 — 允许模块在空闲时进入CSCLK睡眠模式

AT+NETLIGHT=0 //关闭灯
AT+MEDCR=0,34,3 //数据发送多少秒后主动触发 rrc local release
AT+WAKETIM=1  //设置串口没有数据输入后1秒快速休眠

AT+CSCLK=1

注：看图片有连接UART，也支持串口AT唤醒，当检测到串口数据时，会自动退出睡眠模式，并开始响应AT指令

2.远程数据唤醒

模块唤醒MCU:
模块收到数据/短信/来电时，会先通过MAIN_RI信号唤醒MCU，并且URC上报
因为各个客户对RI脚的唤醒电平有各个要求，电波电平都可以修改。

AT+YGRICFG=100,1,1 // 方波持续100ticks==500ms  1个方波，最后一位1，默认输出高电平，信号触发低电平。默认是0，状态相反

OK
AT+YGRICFG=100,2,1 // 方波持续100ticks==500m  2个方波

OK
AT+YGRICFG=0,0      // 关闭RI功能

OK

不难理解，就是普通低功耗模式下进行TCP连接，以下是简单的远程唤醒的流程，TCP想了解的可以参考下，链接: 域格模组使用TCP功能

AT+QIPOPEN=1,1,"TCP","122.51.209.56",5888,0,1
AT+QIPOPEN=2,2,"TCP","122.51.209.56",5888,0,1
AT+NETLIGHT=0
AT+MEDCR=0,34,3
AT+WAKETIM=3   //设置串口没有数据输入后3秒快速休眠
at+csclk=1
AT+qipsendex=2,00B2B00(75秒发一次)

综合下以上两种唤醒方式，码了一个流程图可以参考下

当然了，优秀的你觉得这些指令太过简单，你需要一套标准指令去设置心跳，RI脚，连接状态等等各种想要的功能可以参考下这套指令。链接: ASR低功耗指令使用手册
