MUX VLAN

概述

应用典型场景：在企业网络中，1.企业员工和企业客户可以访问企业的服务器。对于企业来说，2.希望企业内部员工之间可以互相交流，而3.企业客户之间是隔离的，不能够互相访问。

普通VLAN技术应用局限：为了实现所有用户都可访问企业服务器，可通过配置VLAN间通信实现。如果企业规模很大，拥有大量的用户，那么就要为不能互相访问的用户都分配VLAN，这不但需要耗费大量的VLAN ID，还增加了网络管理者的工作量同时也增加了维护量。

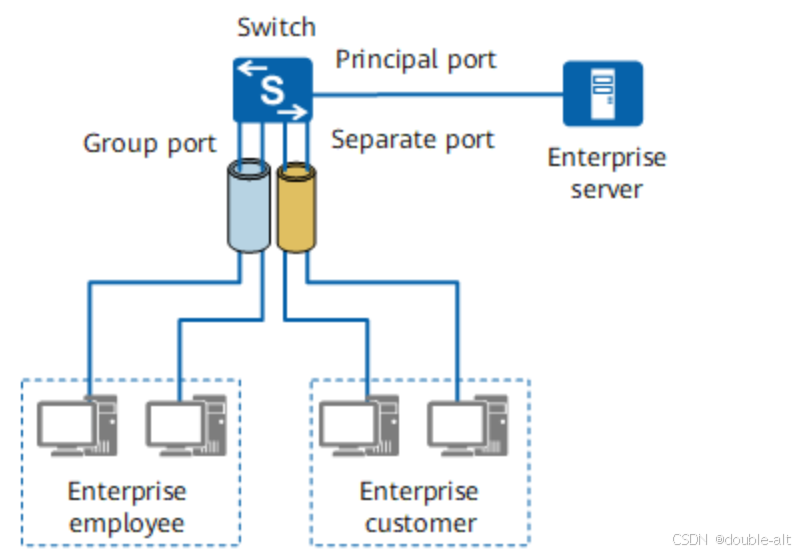

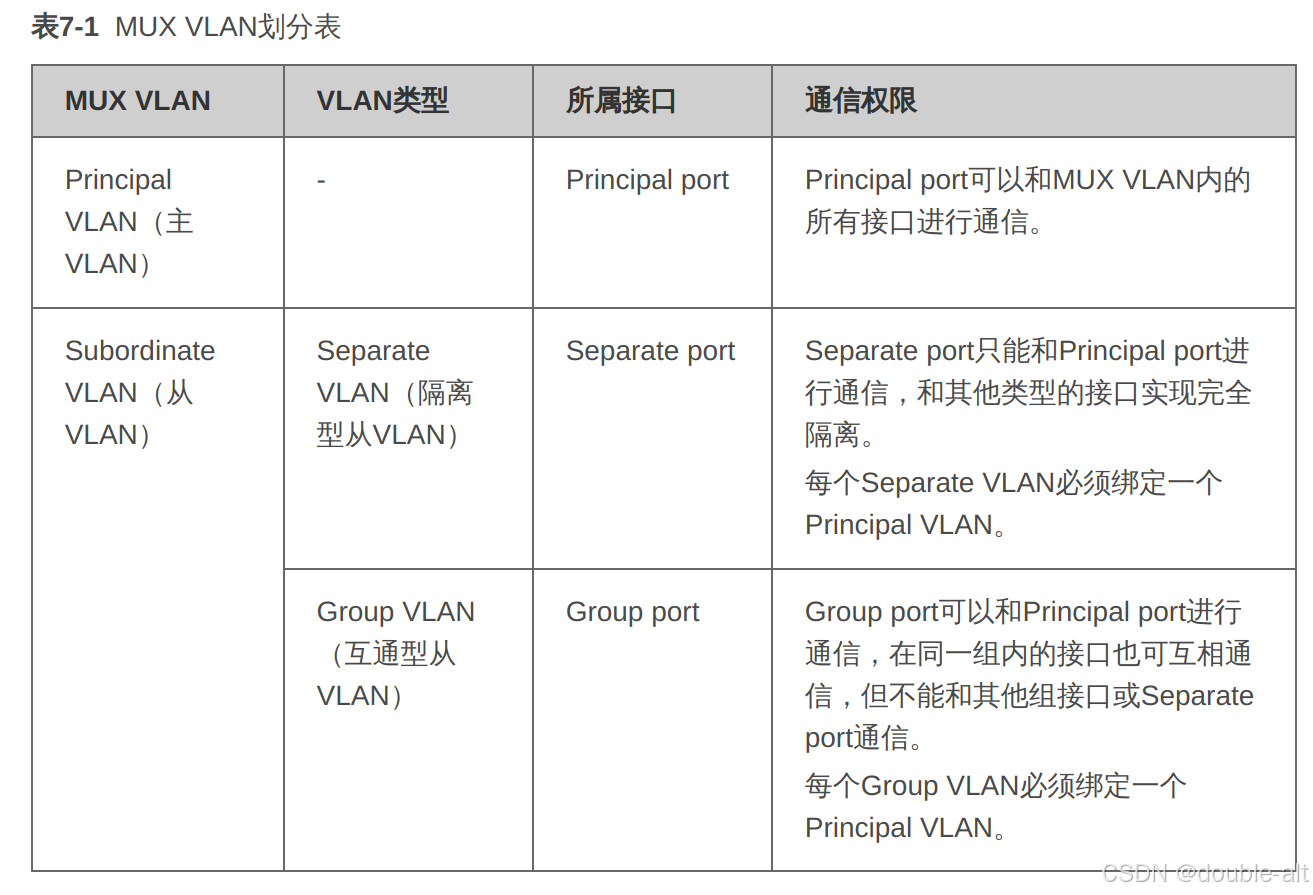

MUX VLAN通过将普通VLAN再划分为不同类别VLAN实现内部的隔离和互通，完成上述典型场景业务：

典型场景实验

使用ENSP环境的S5700，由于该设备不支持同时配置vlanif和mux-vlan（问AI原因是现实设备转发芯片不支持配置这两种方式时不同的转发策略）, 实验不成功。下面给出大致配置过程参考：

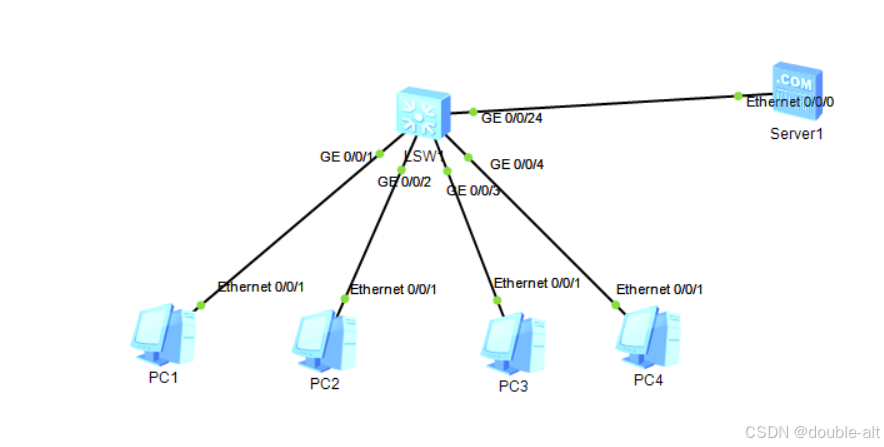

交换机配置：

# 设计10为principal, 20为group, 30为separate
vlan batch 10 20 30
#
vlan 10
 mux-vlan
 subordinate separate 30
 subordinate group 20
# 增加vlanif 10配置，ip地址为各设备网关
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 20
 port mux-vlan enable
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20
 port mux-vlan enable
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 30
 port mux-vlan enable
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 30
 port mux-vlan enable
#
interface GigabitEthernet0/0/24
 port link-type access
 port default vlan 10
 port mux-vlan enable

arp proxy是路由器/三层设备的代理功能：当设备收到ARP请求时，代替目标主机回复，让请求者认为目标在同一网段，实际上流量经过三层转发。
什么时候使用arp proxy：同网段、二层隔离时，需要三层互通

VLAN聚合

问题场景：业务配置多个VLAN, 每个VLAN一个网段会浪费3个IP地址（网络地址、子网定向广播地址、网关地址-作为vlanif接口地址），且子网中IP地址即使没使用也不能被其他VLAN使用。

VLAN聚合：通过降低VLAN划分粒度减少IP地址浪费，即将VLAN划分为super-vlan和sub-vlan。多个sub-vlan对应一个super-vlan, 只在super-vlan分配IP子网，所有的sub-vlan通过super-vlan的网关进行三层通信。

#

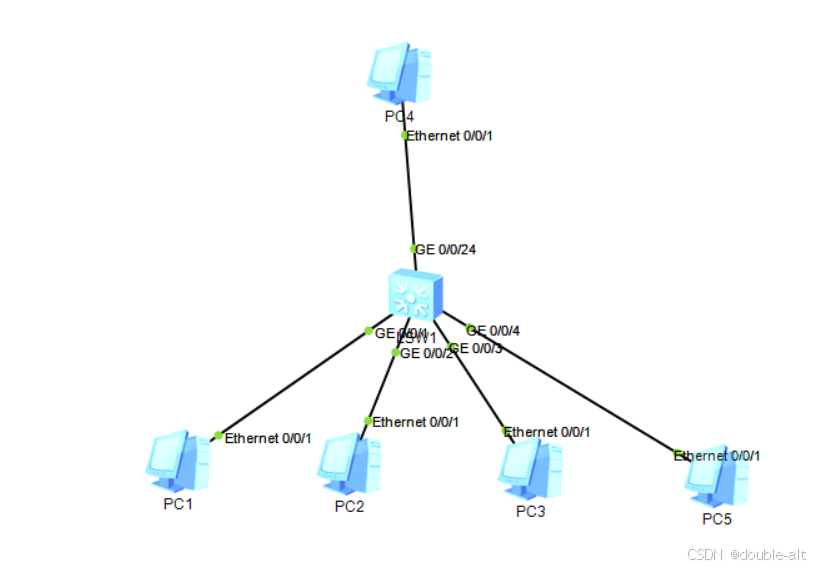

vlan batch 10 20 30 40 99
#
vlan 10
 aggregate-vlan
 access-vlan 20 30 40
#
interface Vlanif1
#
interface Vlanif10
 ip address 10.1.1.254 255.255.255.0
arp-proxy inter-sub-vlan-proxy enable

#
interface Vlanif99
 ip address 192.168.10.254 255.255.254.0
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 30
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 40
#
interface GigabitEthernet0/0/24
 port link-type access
 port default vlan 99

上述配置实现在不同sub-vlan配置同一网段，sub-vlan与不属于super-vlan的sub-vlan互通，与其他相同super-vlan的sub-vlan间互通（arp-proxy inter-sub-vlan-proxy enable）。sub-vlan的IP地址在super-vlan的网段内灵活分配。

VLAN mapping

应用场景：当局域网内规划的VLAN ID不同但需要二层互通时。

VLAN mapping: 一种VLAN转换技术，在数据帧进入或离开交换机端口时，将原有的VLAN tag替换为另一个VLAN tag。

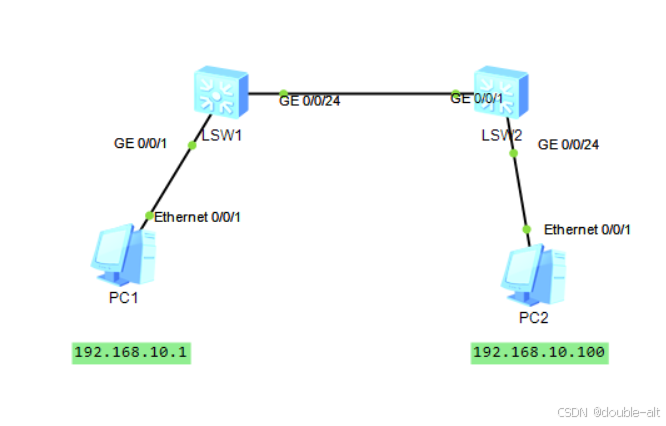

LSW1：
#
vlan batch 10
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/24
 port link-type trunk
 port trunk allow-pass vlan 10 20
LSW2：
#
vlan batch 20
#
interface GigabitEthernet0/0/1
 qinq vlan-translation enable
 port link-type trunk
 port trunk allow-pass vlan 10 20
 port vlan-mapping vlan 10 map-vlan 20  # 自动完成双向转换，入口vlan10转换成vlan20,出口vlan20转换成vlan10
 #
interface GigabitEthernet0/0/24
 port link-type access
 port default vlan 20

Voice VLAN

voice VLAN的目的是在使用IP网传输语音数据时，由于用户对语音质量是强感知的，通过此技术保障语音质量。具体质量细分如下（AI总结）：

目的	实现方式	效果
语音数据分离	语音VLAN 10，数据VLAN 20	数据突发不影响语音带宽
优先级保障	802.1p CoS 5 + DSCP EF	网络拥塞时语音优先通过
延迟控制	PQ严格优先级队列	语音包最先转发，延迟<150ms
抖动控制	缓存管理和流量整形	语音流平滑，无卡顿
安全接入	MAC/LLDP识别 + 端口安全	防止非法设备接入语音网络
简化部署	即插即用，自动识别	大规模部署无需人工配置每个端口

识别入网设备是语音输入设备（IP电话）：

识别方式	原理	适用场景	优先级
MAC 地址识别	匹配 IP Phone 的 OUI（厂商MAC前缀）	所有IP Phone，最通用	高
LLDP 识别	通过LLDP协议识别设备类型为"Telephone"	支持LLDP的智能IP Phone	中
CDP 识别	思科私有协议识别（华为兼容）	思科IP Phone环境	低

LLDP协议：LLDP 是一种数据链路层（二层）发现协议，用于网络设备之间自动交换和通告自身的身份、能力和拓扑信息。

vxLAN

VXLAN通过24位VNI极大扩展了虚拟网络数量，并使用UDP封装突破传统二层网络的地理和规模限制，非常适合云数据中心。
但它并非要完全取代VLAN，在接入层和简单场景中VLAN仍是基础技术。两者常结合使用。

VXLAN在云数据中心中实现虚拟机跨三层网络的动态迁移，打破传统VLAN的二层限制

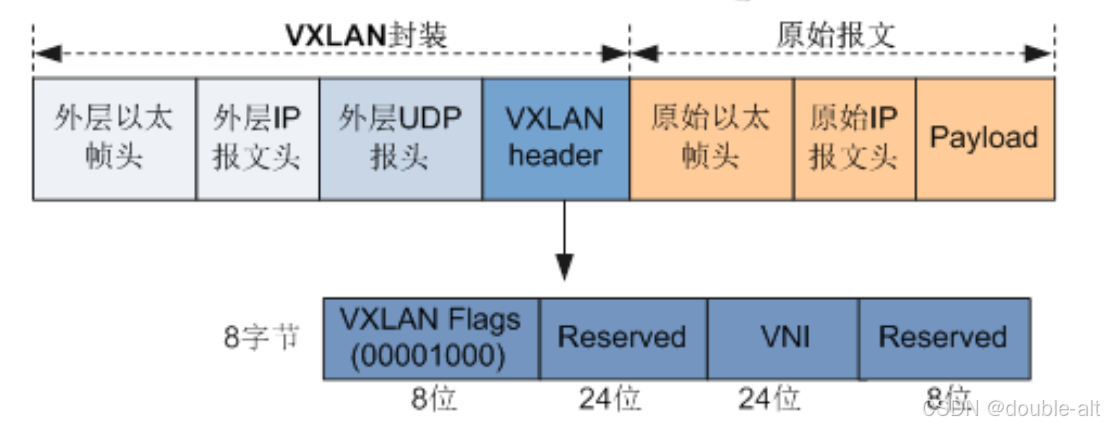

VXLAN采用Mac in UDP的封装方式，虚拟机发出的数据包在VXLAN接入点加上VXLAN帧头后再被封装在UDP报头中，并使用承载网络的IP/MAC地址作为外层头进行封装，承载网络只需要按照普通的二三层转发流程进行转发即可。
VXLAN头部包含有一个VXLAN标识（即VNI，VXLAN Network Identifier），只有在同一个VXLAN上的虚拟机之间才能相互通信。VNI在数据包之中占24比特，故可支持1600万个VXLAN的同时存在，远多于VLAN的4094个，因此可适应大规模租户的部署。

类似配置了nat traverse的ipsec封装

qinq（802.1q in 802.1q）

QinQ技术使得一个数据帧可以携带多个VLAN tag, 多个VLAN tag以多层形式分布，如外层、内层。
