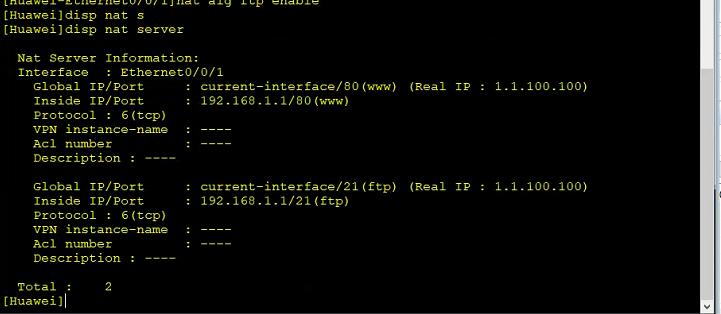

看映射关系的命令：

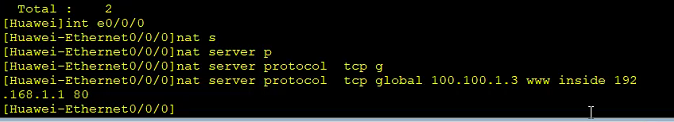

s实现映射的另外一种方式？

按照图片的顺序把整个拓扑的配置流程、逻辑关系和最终效果完整梳理一遍👇：

---

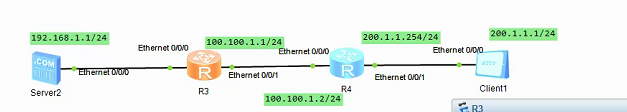

一、整体拓扑与目标

拓扑结构

• Server2：内网服务器，IP 192.168.1.1/24，提供 HTTP（80）和 FTP（21）服务，网关指向 R3 的192.168.1.254。
• R3：内网出口路由器，负责连接内网 Server2 和外网 R4，并配置 NAT 端口映射。
• R4：外网路由器，连接 R3 和外网客户端 Client1。
• Client1：外网客户端，IP 200.1.1.1/24，网关指向 R4 的200.1.1.254。

核心目标

让外网的 Client1 能够访问内网 Server2 的 HTTP 和 FTP 服务，同时保证内网 Server2 能正常访问外网。

---

二、分步拆解（按图片顺序）

1. 基础接口 IP 配置（R3 & R4）

R3 配置

# 内网口（连接Server2）
[Huawei]int e0/0/0
[Huawei-Ethernet0/0/0]ip add 192.168.1.254 24
# 外网口（连接R4）
[Huawei]int e0/0/1
[Huawei-Ethernet0/0/1]ip add 100.100.1.1 24

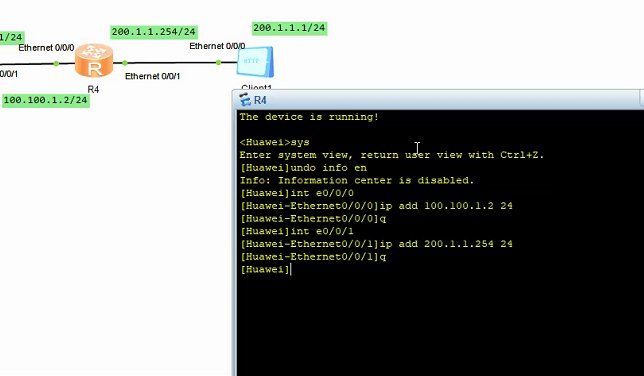

R4 配置

# 内网口（连接R3）
[Huawei]int e0/0/0
[Huawei-Ethernet0/0/0]ip add 100.100.1.2 24
# 外网口（连接Client1）
[Huawei]int e0/0/1
[Huawei-Ethernet0/0/1]ip add 200.1.1.254 24

逻辑：给所有路由器接口配置 IP，保证直连网段（192.168.1.0/24、100.100.1.0/24、200.1.1.0/24）的设备能互相 ping 通。

---

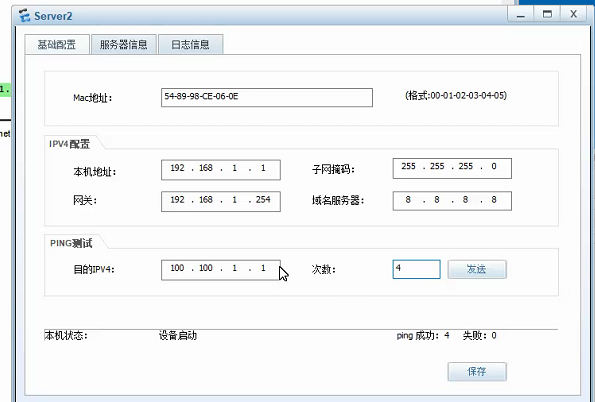

2. Server2 基础配置与连通性测试

• Server2 的 IP：192.168.1.1/24，网关：192.168.1.254（R3 内网口 IP）。
• 测试 ping 100.100.1.1（R3 外网口 IP），结果成功。逻辑：验证 Server2 到 R3 的直连链路正常，说明内网侧基础网络无问题。

---

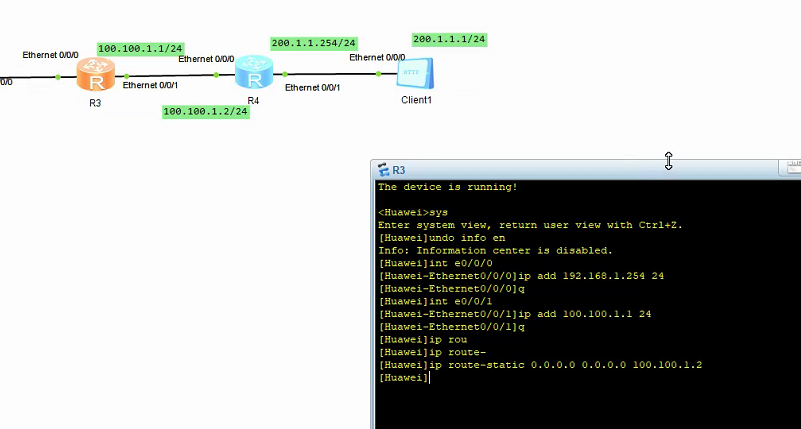

3. R3 默认路由配置

[Huawei]ip route-static 0.0.0.0 0.0.0.0 100.100.1.2

• 下一跳指向 R4 的100.100.1.2，作用是让 R3 收到所有非直连网段（如 200.1.1.0/24）的数据包时，都转发给 R4。逻辑：保证 Server2 访问外网的流量能被正确转发到 R4。

---

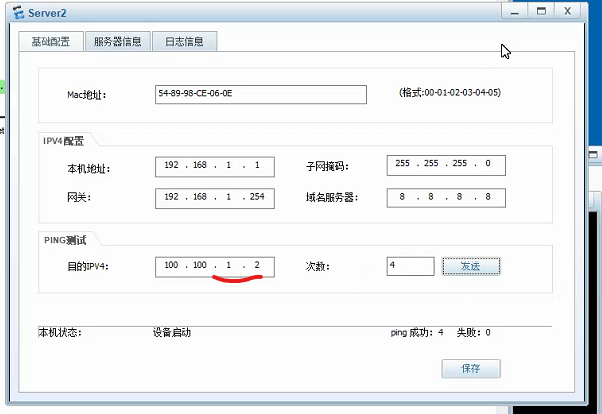

4. Server2 访问 R4 测试

• Server2 ping 100.100.1.2（R4 的内网口 IP），结果成功。逻辑：验证 R3 的默认路由生效，Server2 的流量能成功通过 R3 转发到 R4。

---

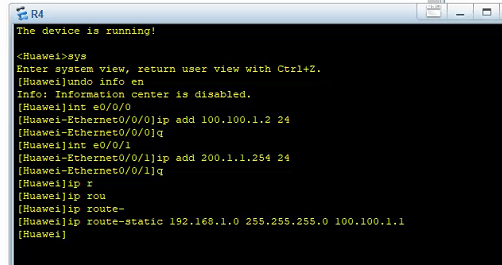

5. R4 静态路由配置

[Huawei]ip route-static 192.168.1.0 255.255.255.0 100.100.1.1

• 作用：让 R4 收到去往192.168.1.0/24的数据包时，转发给 R3 的100.100.1.1。逻辑：保证外网 Client1 访问 Server2 的流量，回包时能被 R4 转发回 R3，避免流量黑洞。

---

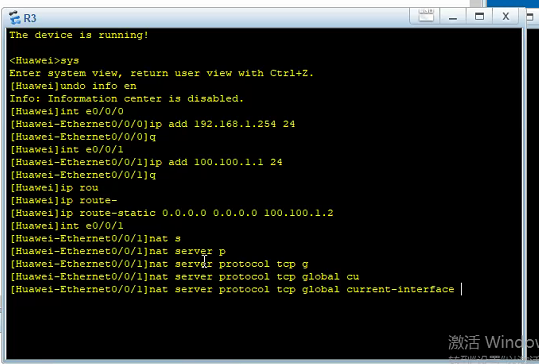

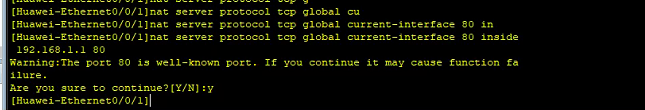

6. R3 配置 NAT 端口映射（HTTP 服务）

[Huawei-Ethernet0/0/1]nat server protocol tcp global current-interface 80 inside 192.168.1.1 80

• 含义：外网用户访问 R3 外网口 IP（100.100.1.1）的 80 端口时，流量会被映射到内网 Server2 的192.168.1.1:80。
• 设备会弹出 “知名端口警告”，输入y确认即可。逻辑：让外网能直接通过 R3 的公网 IP 访问内网的 HTTP 服务。

---

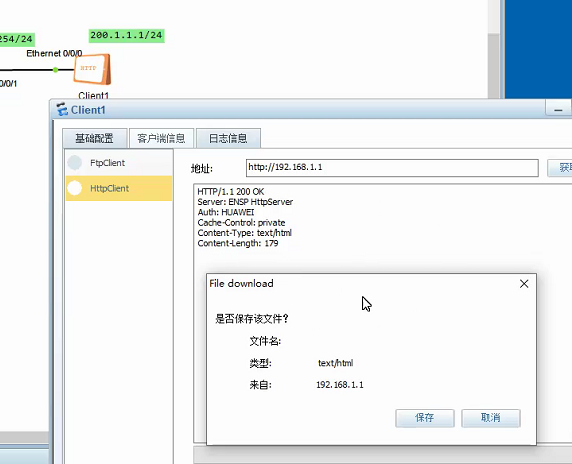

7. 外网 Client1 测试 HTTP 访问

• Client1 访问http://192.168.1.1（内网 IP），成功收到 HTTP 响应，说明 HTTP 服务正常。补充：后续还可以通过访问http://100.100.1.1（R3 外网口 IP）验证 NAT 映射是否生效。

---

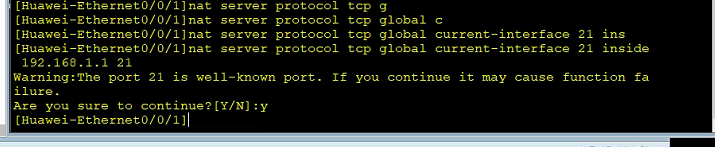

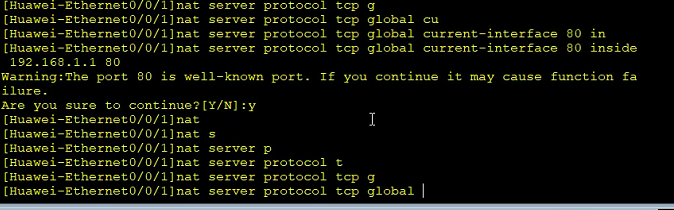

8. R3 配置 NAT 端口映射（FTP 服务）

[Huawei-Ethernet0/0/1]nat server protocol tcp global current-interface 21 inside 192.168.1.1 21
[Huawei-Ethernet0/0/1]nat alg ftp enable

• 含义：外网用户访问 R3 外网口 IP 的 21 端口时，流量映射到 Server2 的192.168.1.1:21；开启nat alg ftp enable保证 FTP 主动 / 被动模式正常工作。逻辑：完成 FTP 服务的外网发布，让外网能访问内网的 FTP 服务。

---

三、整体逻辑关系与最终效果

配置流程的核心逻辑链

1. 接口 IP 配置 → 直连网段互通
2. 默认 / 静态路由配置 → 跨网段流量可达
3. NAT Server 配置 → 外网用户可访问内网服务
4. 连通性 / 服务测试 → 验证所有配置生效

最终实现效果

• ✅ 内网 Server2 可以正常访问外网（Client1 所在的 200.1.1.0/24 网段）。
• ✅ 外网 Client1 可以通过100.100.1.1:80访问 Server2 的 HTTP 服务。
• ✅ 外网 Client1 可以通过100.100.1.1:21访问 Server2 的 FTP 服务。

---

补充说明与常见问题

1. 为什么要在 R4 上配置静态路由？
   • 如果不配置，R4 收到 Server2 的回包时，不知道192.168.1.0/24的路由，会直接丢弃，导致访问失败。
2. 为什么要开启 FTP ALG？
   • FTP 协议会使用额外的数据端口，NAT 默认无法识别这些端口，开启 ALG 后路由器会自动处理 FTP 报文，保证数据通道正常建立。
3. NAT Server 必须在哪个接口配置？
   • 必须在 ** 外网接口（R3 的 E0/0/1）** 配置，否则外网流量无法触发 NAT 映射规则。

---

---

一、R3 完整配置（带详细注释）

shell

# 进入系统视图
system-view

# 配置内网接口 E0/0/0（连接 Server2）
interface Ethernet0/0/0
 ip address 192.168.1.254 255.255.255.0   # 配置内网网关IP
 quit

# 配置外网接口 E0/0/1（连接 R4）
interface Ethernet0/0/1
 ip address 100.100.1.1 255.255.255.0     # 配置公网侧接口IP
 quit

# 配置默认路由，所有未知网段都发给 R4（100.100.1.2）
ip route-static 0.0.0.0 0.0.0.0 100.100.1.2

# 进入外网接口配置 NAT 端口映射（必须在外网口配置）
interface Ethernet0/0/1
 # 配置 HTTP 80端口映射：公网IP 80 → 内网服务器 80
 nat server protocol tcp global current-interface 80 inside 192.168.1.1 80
 # 配置 FTP 21端口映射：公网IP 21 → 内网服务器 21
 nat server protocol tcp global current-interface 21 inside 192.168.1.1 21
 # 开启 FTP ALG 功能，保证 FTP 传输正常
 nat alg ftp enable
 quit

# 查看 NAT 配置是否生效（验证用）
display nat server

---

二、R4 完整配置（带详细注释）

shell

# 进入系统视图
system-view

# 配置连接 R3 的接口 E0/0/0
interface Ethernet0/0/0
 ip address 100.100.1.2 255.255.255.0   # 与 R3 对接的IP
 quit

# 配置连接客户端的接口 E0/0/1
interface Ethernet0/0/1
 ip address 200.1.1.254 255.255.255.0   # 外网客户端网关
 quit

# 配置静态路由：访问内网 192.168.1.0 网段 → 发给 R3（100.100.1.1）
ip route-static 192.168.1.0 255.255.255.0 100.100.1.1

---

三、Server2 配置（你图片里的服务器）

plaintext

IP：192.168.1.1
子网掩码：255.255.255.0
网关：192.168.1.254 （必须指向 R3 内网口）

---

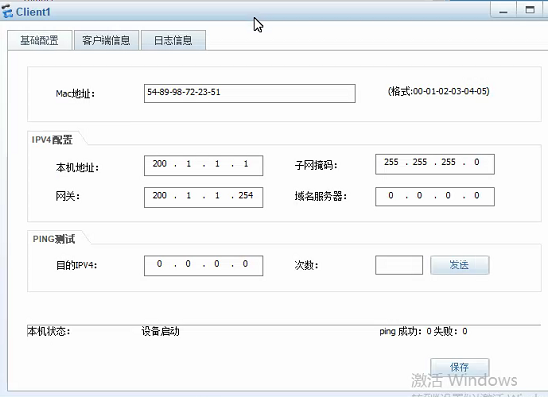

四、Client1 配置（外网测试机）

plaintext

IP：200.1.1.1
子网掩码：255.255.255.0
网关：200.1.1.254 （指向 R4）

---

五、整套配置的逻辑（一句话看懂）

1. 先配接口 IP → 让设备之间能直连通信
2. 再配路由 → 让跨网段可以互相访问
3. 最后配 NAT 端口映射 → 让外网能访问内网服务器
4. 测试 HTTP/FTP → 验证服务发布成功

---

六、最终实现效果（完全符合你图片要求）

✅ 外网 Client1 可以访问

• 访问 http://100.100.1.1 → 打开 Server2 的网页
• 访问 ftp://100.100.1.1 → 连接 Server2 的 FTP 服务

✅ 内网 Server2 可以访问外网

---
