第 1 章 前言：汽车 CAN 网络管理的核心价值

随着车载电子架构日益复杂，一台乘用车辆搭载的 ECU 数量可多达数十甚至上百个。这些节点依靠 CAN 总线完成指令交互、数据共享，但熄火后的静态功耗一直是行业核心痛点：若节点无统一休眠规则，会持续消耗蓄电池电量，最终导致车辆无法启动。

传统 CAN 只定义数据传输格式，不提供协同休眠唤醒机制。各 ECU 独立决策、各自为政，极易出现 “部分节点醒、部分节点睡” 的混乱状态，既不可靠也不节能。为此，AUTOSAR CP 经典平台推出了CAN 网络管理（CANNM） 模块，作为整车 CAN 的 “统一调度大脑”，解决多节点同步休眠、精准唤醒问题。

在大量车身控制、底盘执行单元中，受成本与资源限制，裸机 MCU（无 OS） 仍是主流方案。裸机环境下实现 AUTOSAR 标准 CANNM，意味着不依赖操作系统调度、不占用大量 RAM/ROM，就能完成轻量化网络功耗管理。这也是本文重点讲解的工程落地方向。

---

第 2 章 AUTOSAR CANNM 核心概念与运行架构

2.1 CANNM 核心定义

CANNM 是 AUTOSAR CP 定义的分布式车载网络管理协议，专为 CAN 总线设计。它通过一套标准化报文与状态机，让所有 ECU 节点 “听懂彼此状态”，实现全网有序唤醒、同步休眠，从根源上解决功耗与一致性问题。

2.2 CANNM 三大工作逻辑

1. 在线宣告：节点需要保持通信时，周期性发送网络管理报文，声明自身活跃。
2. 总线监听：所有节点持续监听报文，判断网络是否需要保持活跃。
3. 协同控功耗：无节点需求时，全网同步进入低功耗；有需求时快速恢复通信。

2.3 裸机 MCU 下 CANNM 分层架构

裸机环境不依赖任务调度，因此 CANNM 采用三层解耦架构，结构清晰、易移植、易维护。

2.4 CANNM 与硬件收发器协同逻辑

CANNM 是软件策略中心，硬件收发器是执行单元：

• 休眠时：CANNM 指令收发器进入低功耗，仅保留唤醒监听。
• 唤醒时：收发器检测有效信号，先唤醒 MCU，再由 CANNM 恢复网络。
• 运行时：CANNM 通过驱动层配置收发器滤波、模式、中断。

---

第 3 章 CANNM 核心状态机机制（重难点）

状态机是 CANNM 的灵魂。AUTOSAR CANNM 采用经典双层状态模型：上层是模式（Mode），宏观定义网络大状态；下层是子状态（State），微观定义行为细节。

3.1 双层状态机设计

• 模式（3 种）：总线休眠、准备总线休眠、网络活跃。
• 子状态（4 种）：仅在网络活跃模式下存在，用于精细化控制报文发送策略。

3.2 三大核心模式说明

1. 总线休眠模式 最低功耗状态，节点停止所有应用通信，MCU 与收发器均进入深度低功耗，仅保留唤醒检测。

2. 准备总线休眠模式 休眠前的过渡缓冲，节点停止发报文，但仍监听总线，避免因瞬时静默误休眠。

3. 网络活跃模式 正常通信状态，节点可收发业务数据，并按规则发送网络管理报文。

3.3 网络活跃模式下 4 个子状态

• 重复消息状态：唤醒后快速多发报文，让全网快速感知节点上线。
• 正常操作状态：常规周期发送，维持网络活跃。
• 准备睡眠状态：无业务需求，停止发报文，等待超时进入休眠。
• 准备总线休眠状态：最终等待阶段，确认全网静默后进入深度休眠。

3.4 状态流转触发条件

状态切换只由三类事件驱动：

1. 定时器超时（重复消息超时、休眠等待超时等）
2. 应用层请求（请求网络 / 释放网络）
3. 总线报文事件（收到有效网络管理报文）

3.5 裸机轮询调度机制

裸机无 OS，依靠固定周期时基（通常 1ms） 驱动：

• 定时器中断更新计数值
• 主循环轮询调用 CANNM 主函数
• 状态机在周期内完成判断与跳转

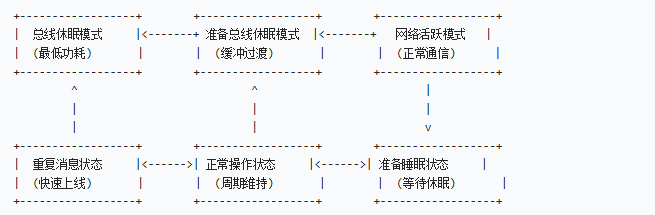

图 2：CANNM 双层状态机流转图

---

第 4 章 CANNM 休眠与唤醒完整工作流程

4.1 两种唤醒机制

CANNM 将唤醒分为两类，逻辑完全独立、互不干扰：

1. 主动唤醒：本地事件触发（如按键、传感器、外部电平信号）。
2. 被动唤醒：CAN 总线上的有效报文触发，由硬件收发器识别并唤醒系统。

4.2 唤醒全流程（通用时序）

1. 唤醒事件到达（本地 / 总线）。
2. 硬件收发器输出唤醒信号，启动 MCU 供电。
3. MCU 启动，完成外设初始化。
4. CANNM 从总线休眠进入网络活跃。
5. 先进入重复消息状态，快速发送报文宣告上线。
6. 超时后进入正常操作状态，进入常规通信。

4.3 休眠前置条件

节点不能随意休眠，必须同时满足：

• 应用层无通信需求
• 本地已释放网络
• 总线上长时间无其他节点报文
• 无未处理完的业务与故障

4.4 分层休眠流程（从软件到硬件）

1. 应用层发起网络释放。
2. CANNM 进入准备睡眠状态，停止发报文。
3. 超时后进入准备总线休眠，继续监听确保静默。
4. 最终进入总线休眠模式。
5. CANNM 指令收发器关闭通信，进入最低功耗。
6. MCU 进入深度休眠，仅保留唤醒引脚监听。

图 4：CANNM 休眠流程（ASCII）

4.5 整车多节点协同原理

所有 ECU 遵循同一套 CANNM 规则：

• 任一节点唤醒 → 全网被带动唤醒
• 所有节点停止发报文 → 全网同步等待休眠
• 超时后全网一起进入低功耗 最终实现同醒同睡、协同功耗。

---

第 5 章 裸机架构 CANNM 核心特性与技术优势

5.1 极致轻量化，适配中低端 MCU

裸机 CANNM 不依赖 RTOS/OS，仅需基础定时器、CAN 外设与少量 RAM 即可运行。代码结构精简、可裁剪，适合资源受限的车身 / 底盘类 MCU。

5.2 功耗控制更精准

配合硬件收发器的选择性唤醒 / 滤波，CANNM 可避免总线噪声误唤醒。只有真正有效的唤醒信号才能启动系统，大幅降低静态电流。

5.3 标准兼容，跨平台可移植

遵循 AUTOSAR CP 规范，接口与行为标准化，可在不同 MCU、不同项目间直接复用。分层设计让驱动与协议解耦，更换硬件只需修改驱动层。

5.4 异常容错能力强

CANNM 内置完整异常处理：

• 总线故障 / 总线关闭自动恢复
• 超时防死锁
• 休眠 / 唤醒边界保护
• 供电异常状态回退

在车载恶劣电气环境下依然稳定运行。

---

第 6 章 总结与技术落地展望

本文完整讲解了AUTOSAR CP CANNM 在裸机 MCU 下的核心原理，从架构、状态机、唤醒 / 休眠流程到工程特性，覆盖开发全维度要点。

CANNM 的本质是车载 CAN 网络的功耗协调器：

• 用标准化状态机保证行为一致
• 用协同机制实现全网同步
• 用裸机架构实现低成本、高可靠落地

在实际工程落地中，核心难点有三点：

1. 状态机流转逻辑必须严格遵循 AUTOSAR 行为，避免逻辑漏洞。
2. 与 CAN 收发器的低功耗、唤醒、滤波配置必须匹配。
3. 定时器周期、超时时间需根据总线负载合理配置。

未来，CANNM 将继续向局部网络（PN）、多网关协同、混合以太网 + CAN 管理方向扩展，但裸机轻量化方案仍会长期占据车身电子、低端控制器的主流地位。掌握 CANNM 原理，是车载网络开发工程师的核心能力之一。
