一、基础篇

1、网口

1.1、双网口在同一网段下的问题

当两个网口在同一网段时，哪怕不插网线，没网线的 ip 地址也可以被 ping 通。
当通过串口重新设置eth0的ip后
原因：当 Linux 有两个网卡地址，并且在同一个网段的时候，。因为 Linux 默认的 sysctl 规则，任意一个网卡会对自己所有的 ip 地址在 ARP 请求上作出响应。
可以通过arp  -a 查看。
"arp -a" 是一个用于查看本地网络上的ARP缓存表的命令。ARP（Address Resolution Protocol）用于将IP地址映射到对应的物理MAC地址。当你在终端中运行 "arp -a" 命令时，它将显示本地主机中的ARP缓存表，其中包含了IP地址和对应的MAC地址。这个表可以告诉你与本地主机通信的其他设备的IP地址和MAC地址。

解决的方法是，给每个网卡分配单独的路由表。并且通过 ip rule 来指定
1.在/etc/iproute2路径下rt_tables文件建立一个新表
2.输入ip route add 172.16.0.0/24 dev eth1 src 172.16.0.206 table eth_1
172.16.0.0/24表示所有ip地址已172.16.0开头的子网
3.输入 ip route add default dev eth1 table eth_1
解释：在路由表中添加默认路由，默认路由从eth1进出
4.输入ip rule add from 172.16.0.206 table eth_1
解释：添加路由策略，来自172.16.0.206的路由要求使用eth1

---

2、串口

2.1、串口数据通信注意事项

1、Serial与Serial Export的区别是什么？
serial是普通统一模式，抗干扰力低，适用简单通信模式
Serial expert是专家模式，抗干扰力强，使用高负载场景
结论:  选择Serial Export专家模式，设置Connect Delay为500ms-900ms
2、Timeout超时时间设置多少合适？
超时时间< 设备轮询时间 最好是1/3 -1/2
3、Reconnect on timeout 需不需要勾选？
   需要，尤其是工业现场
4、Reconnect timeout设置多少合适？
重连超时时间 = (主超时时间*0.8)/期望重试次数
5、Queues设置
Queue commands（队列命令） 必须勾选
Queue delays 建议200ms-500ms
6、Optionals设置
结论:不要勾选Show Logs、Show Logs 、Log failures
7、外部的Optionals设置
勾选前两个即可

---

3、无线连接

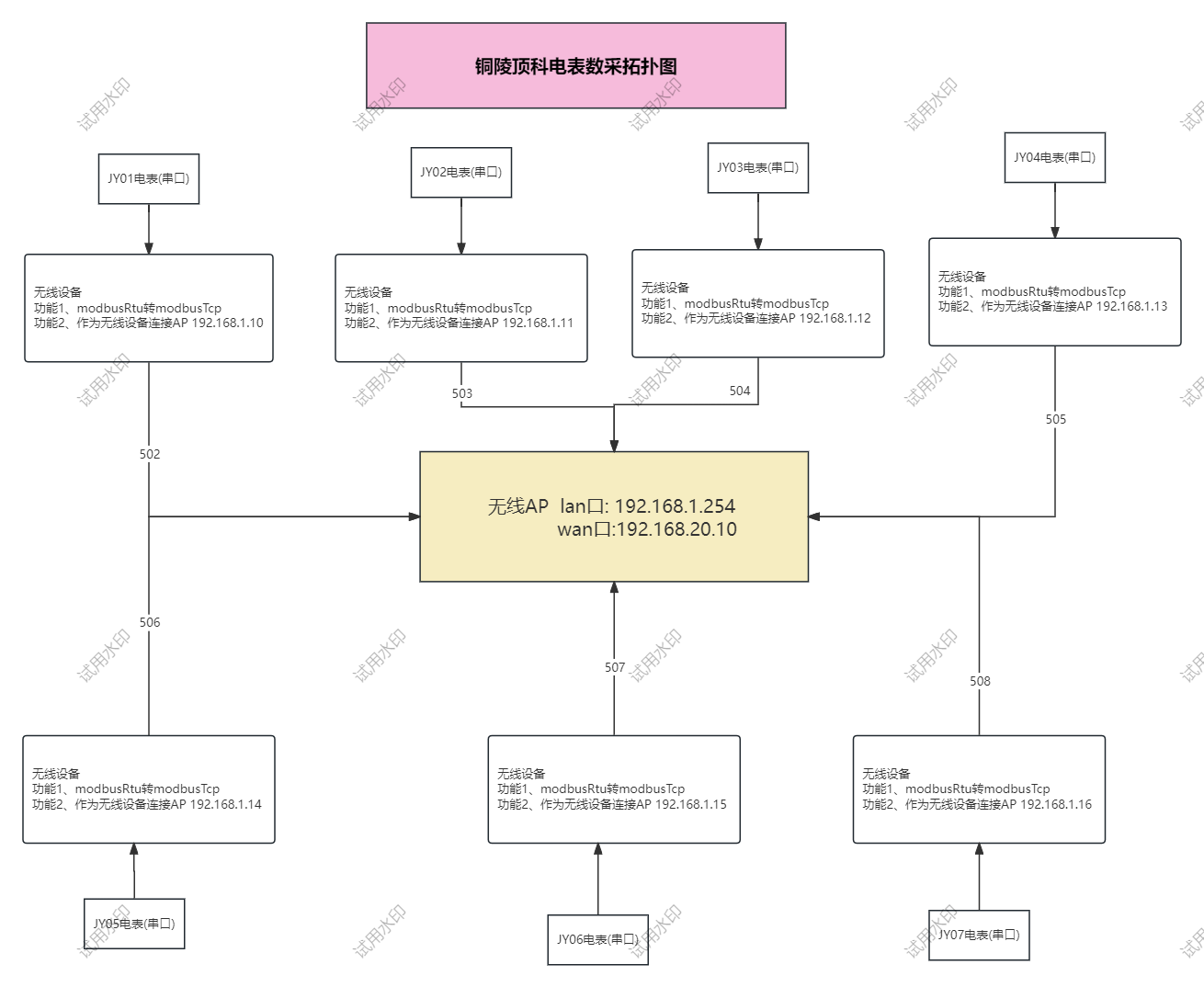

无线设备连接无线AP

注意事项: 无线设备配置的网关为无线AP的lan口地址

以下是无线设备连接无线AP的配置页面

---

3、网络异常故障排查

物理层检查
1、网线与接口：确认网线无破损，水晶头无松动，PLC网口和交换机端口指示灯是否正常（绿灯常亮/闪烁）。
2、设备连接：
PLC是否直接连接测试电脑？→ 尝试用直连方式排除交换机问题。
经过交换机？→ 更换交换机端口或重启交换机。
替换测试：更换网线或使用其他设备（如笔记本）连接同一网线测试。
IP配置验证
IP冲突：检查网络中是否有其他设备占用相同IP（ARP扫描工具如Advanced IP Scanner）。
子网掩码/网关：确认PLC与测试电脑的：
子网掩码一致（如都是255.255.255.0）。
默认网关（若跨网段需配置正确网关）。
PLC设置：通过编程软件（如TIA Portal、GX Works）在线确认PLC实际IP是否与预期一致。
网络设备配置
VLAN隔离：检查交换机端口是否划分到正确VLAN（PLC与测试电脑需在同一VLAN）。
端口安全策略：工业交换机可能启用MAC过滤或端口隔离，需临时关闭测试。
路由问题：跨网段通信时，检查路由器或三层交换机的路由表是否配置正确。
防火墙与安全设置
PLC防火墙：部分PLC（如西门子S7-1200/1500）内置防火墙，需允许ICMP（Ping）流量。
电脑防火墙：临时关闭Windows防火墙测试（控制面板→系统和安全→防火墙）。
网络安全设备：检查工业防火墙或网关是否阻止ICMP。
PLC状态与诊断
PLC运行状态：确认PLC处于RUN模式（STOP模式可能关闭网络服务）。
诊断缓冲区：通过编程软件读取PLC诊断信息（如西门子的"Online & Diagnostics"）。
网口状态灯：观察PLC网口指示灯（绿灯表示物理连接正常，黄灯闪烁表示数据传输）。
高级工具诊断
ARP表检查：在电脑CMD运行arp -a，查看PLC的IP是否解析到正确MAC地址。
抓包分析：用Wireshark捕获流量，确认是否有Ping请求发出及PLC是否响应。

---

4、网络拓扑与常见问题汇总

网络链路：光猫 (小区大门)- 路由器 (保安地图)- 交换机 (楼栋)- 无线 AP (信号转换)-plc 设备 (住户)
1. 路由器 WAN 口对接光猫，路由器 LAN 口连接交换机 LAN 口；普通交换机无 WAN 口，三层交换机具备 WAN 相关路由端口
2. 交换机作用：拓展网络接口数量，等同于网络插排，扩充设备接入点位
3. 路由器作用：分配内网 IP 地址，转发网络数据，实现设备联网访问外网
4. 拓展链路：光猫→主路由器→交换机，分支可接二级有线路由器、无线路由器、各类有线终端设备
网络层级通俗类比：光猫代表外网唯一入口，主路由器统筹内网全局路由，交换机负责区域数据分流，二级路由 / 无线 AP 提供终端接入线路，各类设备为网络最终使用端
5. 跨子网访问原理：在主路由器层级开启路由转发，生成内网路由表，即可实现不同网段设备互相通信
6. 三种网络连接模式区别：桥接模式属于同网段局域网互通；NAT 模式可正常访问外网，内网设备对外隐藏；共享模式仅支持与本机局域网内通信

---

四、有人

4.1、USR-W610

4.1.0、产品介绍

    USR-W610 串口服务器提供串口转 WIFI、串口转以太网、以太网转 WIFI 功能，能够将串口（RS232/485）转换成 TCP/IP 网络接口，实现串口（RS232/485）与 WIFI/以太网的数据双向透明传输。使得串口设备能够立即具备 TCP/IP 网络接口功能，连接网络进行数据通信，极大的扩展串口设备的通信距离。

  具体详情，见官网

4.1.1、配置指南

官网配置示例

4.1.1.1、硬件连接

W610接上Wifi天线，串口通过USB转232/485接到PC，上电。W610正常启动后，电源指示灯常亮，Work指示灯闪烁。

4.1.1.2、电脑连接W610的WiFi

电脑连接W610的wifi信号，会自动获取一个10.10.100.xx的IP地址;

默认ip是10.10.100.254

用户名密码是 admin/admin

电脑和有人模块用网线直连，电脑设置和有人模块一个ip网段

4.1.1.3、模式选择

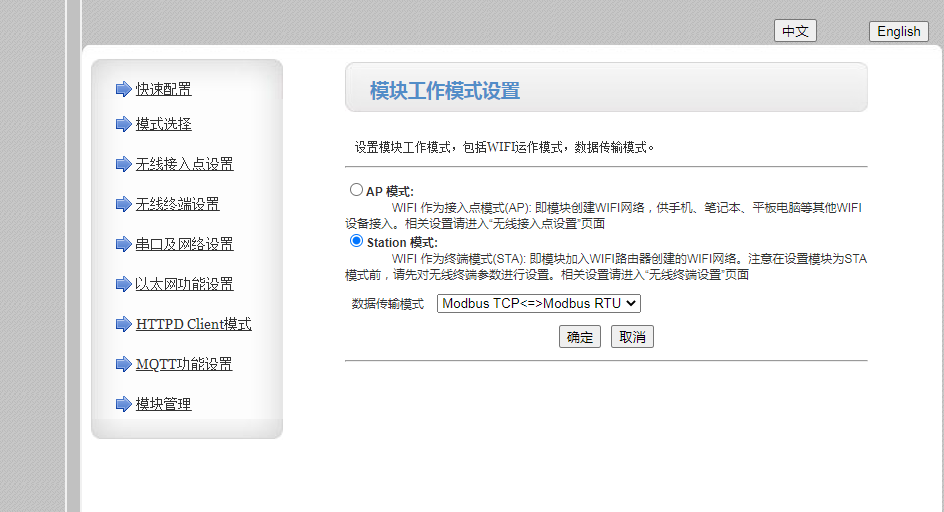

Station模式 - modbus rtu转modbus tcp模式

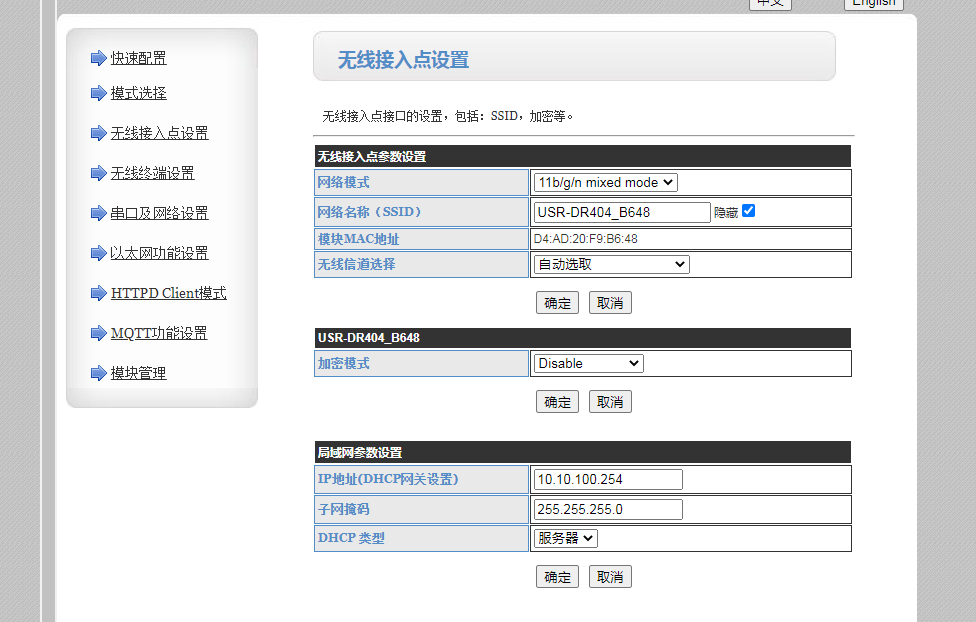

4.1.1.4、无线接入点配置
不设置，跳过

4.1.1.5、无线终端设置

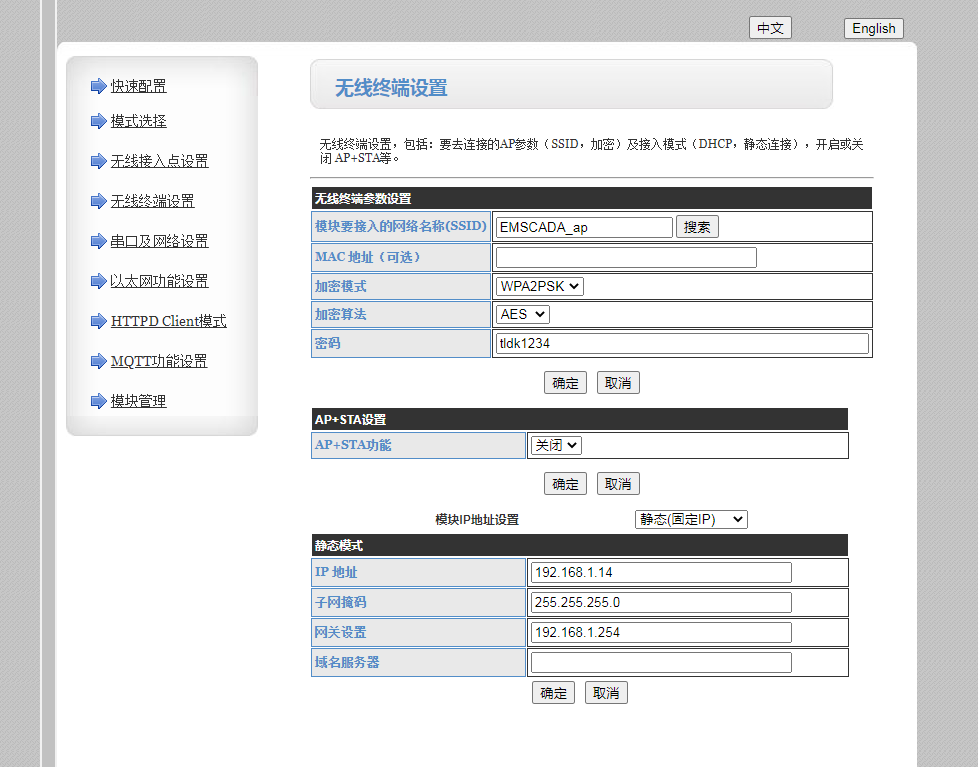

点击搜索可用的无线网，然后选择以后，会提示，填写无线网密码

静态ip固定：  填写和连接wifi lan口的网段

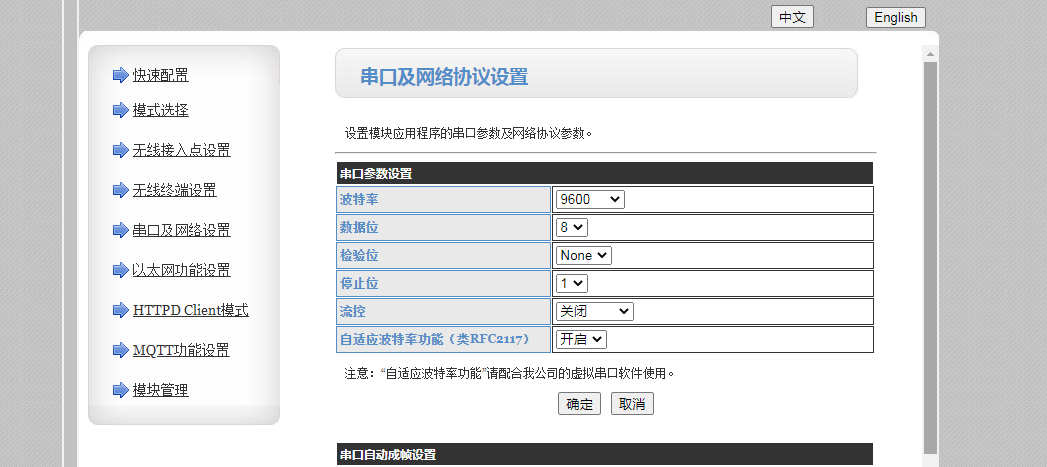

4.1.1.6、串口及网络协议设置
这里的串口参数设置要和读卡器的串口参数要保持一致，不然读不到数据

拉到最下面，有个网络参数设置

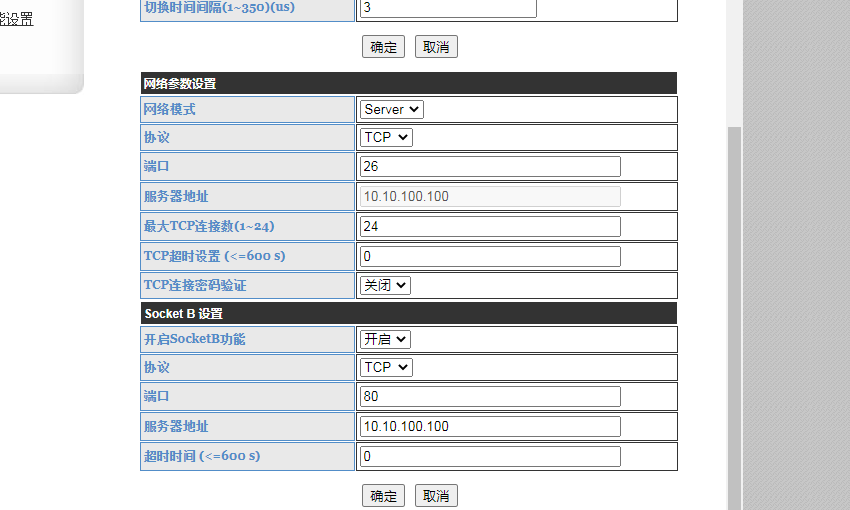

网络模式:  Server

协议:  TCP

端口: 504，这里随意，但是要记住

2.2.6、网口设置

然后重启

2.3、测试与验证
* 电脑和有人USR-W610模块一个wifi网络下,

* ping 有人USR-W610模块的无线ip地址

4.1.2、故障解决

* 将此模块安装在叉车上，只有power灯常亮，work灯不闪烁

 供电不足，电耗跟不上

410S  67mA@12V   就按70ma算也就0.84w，
W610 170～350mA@5V    按最小170ma算，也0.85w， 最大算就是1.75w

4.1.3、评价
