一、屏幕分：显示器（monitor scaler），TV(TV SoC)

1. 显示器主控芯片 (Monitor Scaler)

• 核心角色：追求图像的“精确度”。

• 功能侧重：专注于图像的忠实转化与处理，功能相对单一。对静态图像的文字锐利度和色彩准确性有严格要求。

• 附加功能：较少或不内置复杂的操作系统，依赖主机系统。

2. 电视主控芯片 (TV SoC)

• 核心角色：追求动态画面的“流畅度” 和色彩的“冲击力”。

• 功能侧重：功能高度集成化（多合一SoC）。不仅包含图像处理，还集成了音频解码、网络功能、智能操作系统等。

• 附加功能：通常集成了运动估计与运动补偿 (MEMC) 芯片，通过插帧技术提升动态画面流畅度。

• 特殊芯片：专门处理电视信号，需配备高频头(tuner)和信号解调相关电路

二、信号从Cable到屏幕的旅程

从一根数据线连接，到屏幕最终亮起，信号大致会经历四级芯片接力：

🎨 第一步：主控芯片（Scaler）
接收并解读来自电脑或游戏机的HDMI、DP等信号，进行分辨率缩放、色彩处理等。早期还会承担模拟到数字的转换工作。如果信号源是隔行扫描的视频源（如旧电视），还需要进行去隔行处理。

🌉 第二步：时序控制芯片（TCON）
在主控芯片处理后，信号以LVDS等格式传输给TCON。TCON负责对信号进行“重新打包”，根据不同面板的特性重新分配，保证像素在正确的时间显示正确的颜色。

⚡ 第三步：显示驱动芯片（DDIC）
最后，信号被分配到源极驱动和栅极驱动芯片。栅极驱动负责“逐行扫描”并开通一行像素，源极驱动则同时为该行每个像素注入所需电压，决定其亮度，组合形成完整图像-。

💡 第四步：最终显示
在驱动信号控制下，液晶分子偏转，控制背光光线通过，最终在屏幕上呈现出精彩图像

三、显示芯片分类

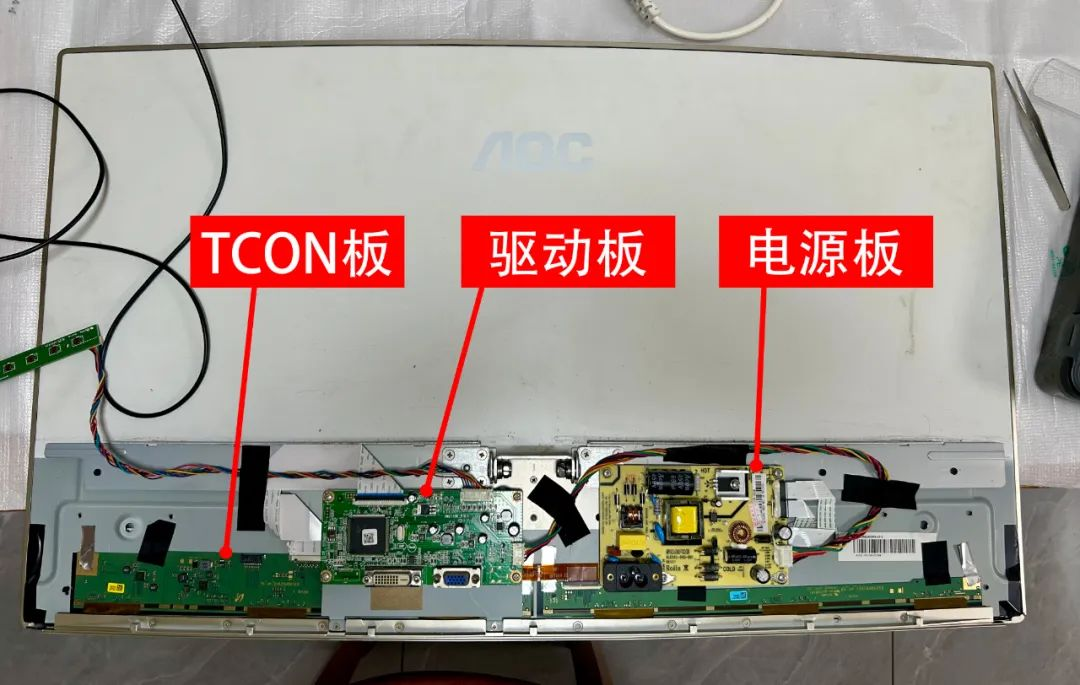

显示器电路板：

1、驱动板/主板/主控芯片（Driver Board / Main Board）(scaler IC)

驱动板也被称为“主板”或“数字板”，是显示器的“信号处理中枢”，负责接收、处理外部信号并协调各部件工作。

核心功能是：

1、信号接收与转换：接收来自外部设备（如电脑主机、机顶盒）的视频信号（如VGA、HDMI、DP、DVI等），并进行格式转换（如模拟信号转数字信号、不同数字信号格式兼容）转换为液晶面板能识别的标准格式。

2、图像参数调节：对亮度、对比度、色彩饱和度、分辨率等图像参数进行处理，确保信号符合显示器的显示规格。

3、控制指令执行：接收并执行用户通过按键或遥控器发出的操作（如切换信号源、调节音量）OSD（On-Screen Display），同时与TCON板通信，传递处理后的信号。

2、TCON板/逻辑板（Timing Controller Board，时序控制板）

TCON板是屏幕自带的电路板，如果买一块裸屏，那么本身就会有这块板。也被称为 “逻辑板”，是连接驱动板与液晶面板的 “桥梁”，负责精准控制屏幕显示的时序和信号格式。将主控板发来的图像数据，重新编排成源极驱动和栅极驱动芯片能识别的“指令”。

该组件由格式变换器与DC/DC变换器构成，通过DC-DC电路将+12V或+5V转换为+3.3V、+15V等多组电压，包含VGH、VGL等关键电平参数

核心功能是：

1、信号格式适配：接收驱动板输出的视频信号（通常为LVDS等格式），转换为液晶面板的驱动电路（源极驱动、栅极驱动）可识别的信号（如 RSDS、Mini-LVDS）。

2、时序控制：精准控制液晶面板中像素的开关时序（如行扫描、列驱动的时间同步），确保每个像素在正确的时间显示正确的颜色和亮度。

3、画质优化：集成Gamma校正、白平衡调节、消隐处理等功能，修正信号传输中的失真，提升画面均匀性和色彩准确性。配合电源管理提供Gamma校正所需的各种电压

3、 显示驱动芯片 (DDIC, Display Driver IC)

“源极驱动” 和 “栅极驱动” 的总称，部分厂商会将二者与TCON等高度集成，称为TED或TDDI。

• 核心任务：将TCON发来的数字信号转化为驱动液晶分子偏转的精确模拟电压，实现像素点颜色的精确控制。

• 关键功能：源极驱动 (Source Driver)：负责为每一列像素提供图像数据电压-；栅极驱动 (Gate Driver)：负责逐行开启薄膜晶体管(TFT)开关，控制行的导通与关闭。

关于GPU (显卡)：简单来说，显卡上的GPU是你的“画家”，负责用电脑CPU提供的“素材”绘制出整幅画面（位图信息）。而上面提到的显示芯片则像是“印刷工厂”，负责将这幅画“印刷”到屏幕上并驱动显示。

4、电源板（Power Supply Board）

电源板是显示器的 “能量供给中心”，负责为整个显示器系统提供稳定的电力支持。

核心功能是：

1、电压转换与输出：将外部输入的交流市电（如 AC 220V）转换为显示器各部件所需的直流电压（如+12V等），分别供给驱动板、TCON 板、背光模组等。

2、电源管理：通过保护电路（如过压保护、过流保护、短路保护）确保输出电压稳定，防止因电压异常损坏其他部件。

3、背光供电：部分电源板会直接为背光模组（如LED灯条、CCFL灯管）提供驱动电压，控制背光的开启与亮度（部分显示器的背光驱动可能集成在单独的逆变器中）。
