酒店有线无线网络覆盖设计与搭建实验

注：本实验原在eNSP模拟器中完成并截图保存，后因模拟器环境故障无法导出截图。本文仅以文字形式记录实验过程、排错思路与收获，重点呈现我在项目中的思考方式和解决问题能力。

---

一、实验拓扑与需求说明

1.1 项目背景

某新建酒店，共4栋大楼（1#办公楼、2-4#客房），每栋6层。要求：

• 有线+无线全覆盖

• 办公网络可访问内网服务器+互联网

• 客房网络仅能上网，禁止访问服务器

• 无线提供Work（办公）和Hotel（客房）两个SSID

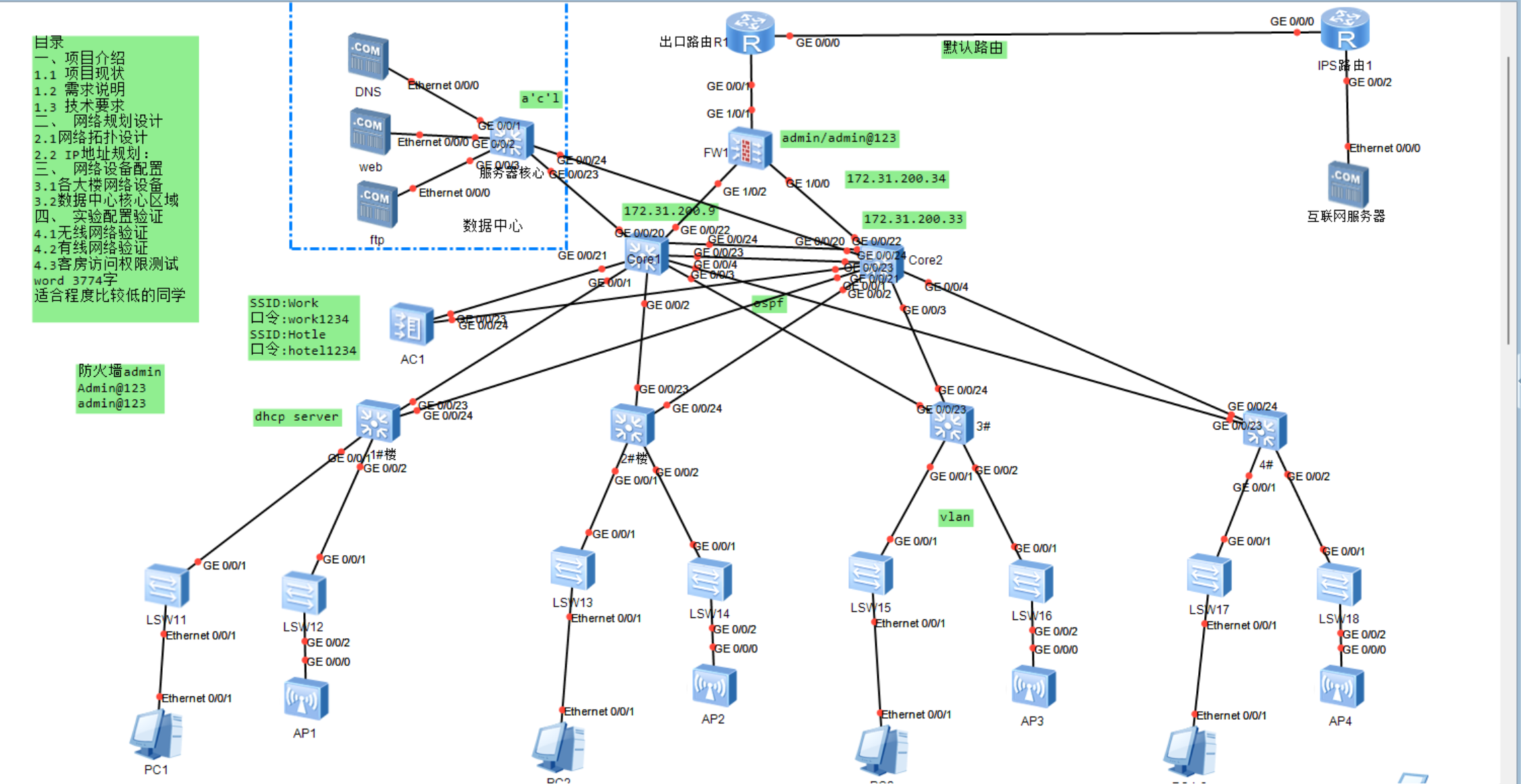

1.2 拓扑结构（文字描述）

1.3 IP规划摘要

楼栋	业务	VLAN	网段	网关
1#办公	有线	1	172.31.1.0/24	172.31.1.254
1#办公	Work无线	2	172.31.2.0/24	172.31.2.254
1#办公	AP管理	3	172.31.3.0/24	172.31.3.254
2#客房	Hotel无线	50	172.31.5.0/24	172.31.5.254
2#客房	AP管理	6	172.31.6.0/24	172.31.6.254
服务器区	服务器	100	172.31.100.0/24	172.31.100.254

---

二、关键配置解析（重点）

2.1 AP上线的“三要素”

要素1：汇聚交换机的Option 43

interface Vlanif3
 dhcp server option 43 sub-option 3 ascii 172.31.200.254

作用：告诉AP“你的AC在172.31.200.254”

要素2：POE交换机的PVID

interface GigabitEthernet0/0/2
 port trunk pvid vlan 3

作用：AP启动时的DHCP请求不带标签，交换机给它打上管理VLAN标签

要素3：AC的Loopback和CAPWAP

interface LoopBack0
 ip address 172.31.200.254 255.255.255.255
capwap source interface LoopBack0

作用：给AP一个固定的上线目标地址

2.2 权限隔离的“陷阱”

在服务器核心交换机配置ACL时，我踩了一个大坑：

# 错误配置
acl 3001
 rule 1 deny ip destination 172.31.4.0 0.0.0.255   # 客房网段
 rule 10 permit ip
traffic behavior 3001
 deny

结果：客房反而能访问服务器，办公不能！

原因：MQC中，ACL的permit表示匹配该类，deny表示不匹配。客房deny→不匹配→不被behavior处理→放行；其他permit→匹配→被behavior deny→丢包。

正确做法：

acl 3001
 rule 5 permit ip destination 172.31.4.0 0.0.0.255   # 让客房匹配
 rule 10 deny ip

---

三、验证与测试过程（文字记录）

3.1 AP上线验证

• display ap all：所有AP状态为normal

• AP管理IP：办公楼AP拿到172.31.3.x，客房AP拿到172.31.6.x/9.x/12.x

3.2 无线连接验证

• 手机搜索到Work和Hotel两个SSID

• Work密码work1234，连接后IP为172.31.2.x

• Hotel密码hotel1234，连接后IP为172.31.5.x/8.x/11.x

3.3 权限验证

• 办公PC ping 172.31.100.1 → 通

• 客房STA ping 172.31.100.1 → 不通

• 客房STA ping 114.114.114.114 → 通

---

四、遇到的问题与解决方法（重点）

问题1：AP拿到IP但不上线（状态idle）

现象：AP已获取管理IP，但AC上显示idle

排查思路：

1. AP能ping通AC吗？→ 不能

2. 汇聚能ping通AC吗？→ 能

3. 在AP上tracert AC，停在第二跳（核心）

4. 核心有到AC的路由吗？→ 没有

原因：AC的OSPF配置错误——network 172.31.200.28 0.0.0.13（掩码写错，应该是0.0.0.3）

解决：修正OSPF network掩码，并添加network 172.31.200.254 0.0.0.0宣告Loopback

收获：OSPF的network掩码必须与实际接口掩码严格匹配，/30网段配0.0.0.3，主机路由配0.0.0.0

---

问题2：办公PC ping不通服务器

现象：办公PC能上网，但ping服务器不通

排查思路：

1. 办公PC ping网关 → 通

2. 办公PC ping核心 → 通

3. 核心路由表有服务器网段吗？→ 没有

4. 服务器核心OSPF邻居正常吗？→ 没有邻居

原因：服务器核心交换机没有把互联接口加入OSPF

解决：在服务器核心上添加network 172.31.200.60 0.0.0.3和network 172.31.200.64 0.0.0.3

收获：OSPF只发布通过network宣告的网段，直连路由不会自动发布

---

问题3：核心ping不通防火墙接口

现象：核心交换机ping防火墙内网口172.31.200.10不通

排查思路：

1. 接口状态up吗？→ up

2. IP配置对吗？→ 对

3. 防火墙安全策略有放行吗？→ 只有trust→untrust

原因：防火墙默认拒绝所有流量，访问防火墙自身接口需要trust→local策略

解决：

security-policy
 rule name trust_to_local
  source-zone trust
  destination-zone local
  service icmp
  action permit

收获：防火墙不同区域之间的流量都需要策略放行，包括访问防火墙自己

---

问题4：ACL配置导致权限相反

现象：客房能访问服务器，办公反而不能

原因：对流策略中ACL匹配逻辑理解错误

解决：用permit匹配客房网段，behavior做deny

收获：这是本次实验最大的收获——理解了MQC中ACL的permit/deny不是执行动作，而是“分类标签”

---

五、实验总结与收获

5.1 核心收获：建立分层排错思维

通过这次实验，我建立了自下而上、逐层排查的排错方法论：

层面	排查内容	核心命令
物理层	接口状态	display interface brief
链路层	VLAN、Trunk、PVID	display port vlan
网络层	IP、路由表	display ip routing-table
传输层	OSPF邻居、DHCP	display ospf peer
应用层	策略、ACL	display traffic-policy

5.2 关键技术理解

• AP上线流程：DHCP拿IP → Option 43找AC → CAPWAP建隧道 → 下载配置 → 发射信号

• PVID的本质：给不带标签的帧打上标签，AP启动时需要这个才能进入管理VLAN

• OSPF路由发布：必须显式宣告业务网段和互联接口，邻居建立是路由传递的前提

• MQC匹配逻辑：ACL的permit=匹配该类，deny=不匹配，与直接调用ACL的逻辑相反
