1.  概述

        市面上一些常见的通信技术：

• 远距离高速率（3G/4G/5G）
  • 优势：传得远、网速快，是手机移动通信的核心；
  • 缺点：功耗高、资费贵，不适合海量物联网设备长期使用。
• 近距离高速率（Wi‑Fi、传统蓝牙）
  • 优势：网速快、日常使用方便，适合家庭上网、手机传文件；
  • 缺点：传输距离只有几十～几百米，功耗偏高，不适合工业、野外等远距离场景。
• 近距离低功耗（ZigBee、RFID、BLE 低功耗蓝牙）
  • 优势：省电，适合小型物联网设备；
  • 缺点：传输距离短，穿墙 / 抗干扰能力弱，复杂环境用不了。

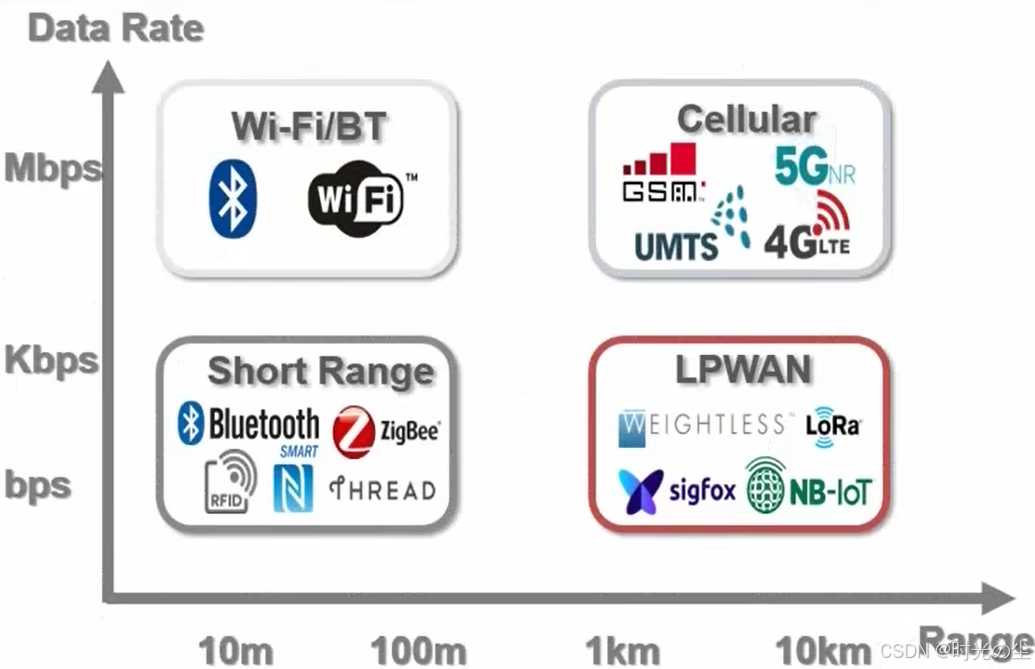

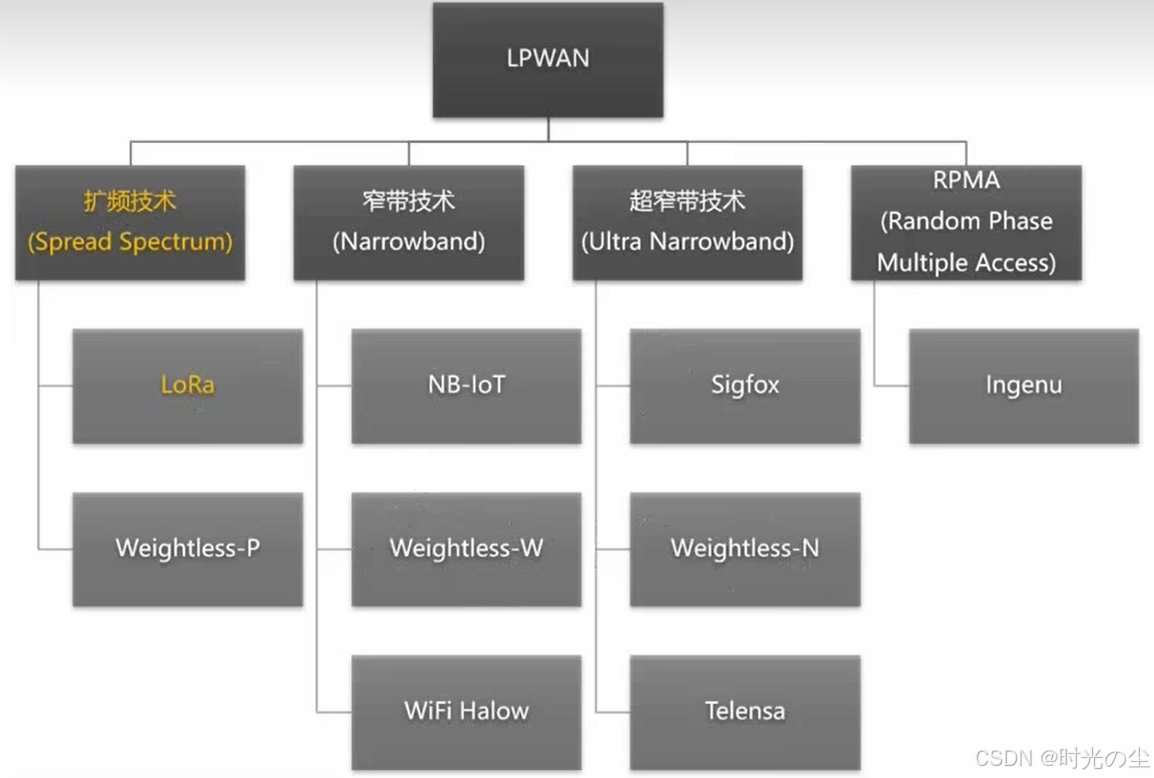

        可以发现这几类协议，要么远但费电，要么省电但传不远，无法同时满足远距离 + 低功耗，于是就诞生了低功耗广域网技术（如 LoRa、NB‑IoT），低功耗广域网（LPWAN）核心分为运营商授权频谱、非授权频谱两大阵营，主流技术共 4 类：

• 授权频谱（运营商基站覆盖，用付费专用频段）
  • NB‑IoT（窄带物联网，国内最主流）
    • 基于 4G/5G 蜂窝网络，三大运营商直接部署基站，不用自己建网关
    • 特点：覆盖极强、穿墙好、功耗极低，电池可用 5–10 年，支持海量设备；速率低，只传少量小数据包
    • 典型场景：智能水表 / 电表、燃气监测、井盖监测、环境传感器
  • eMTC（LTE‑M，增强型机器通信）
    • 同样是运营商蜂窝技术，比 NB‑IoT 速率更高、支持移动性、可传语音
    • 功耗略高于 NB‑IoT，适合需要中速率 + 移动的物联网设备，如车载终端、可穿戴设备
• 非授权频谱（免费公用频段，可自建网络）
  • LoRa / LoRaWAN（全球应用最广）
    • 免费 ISM 频段，可以自己建网关组网，不用给运营商缴费
    • 特点：传输距离极远（野外可达 10km+）、抗干扰强、低功耗；速率低，适合野外、厂区、园区
    • 典型场景：智慧农业、矿山监测、工业园区、小区私有物联网
  • Sigfox（国外为主，国内少用）
    • 超窄带专有技术，全球统一网络，数据报文极小（单次最多 12 字节）
    • 功耗极低、传输距离超长，但速率极慢、功能简单，多用于简单传感器上报

2.  LoRa简介

        LoRa 是 Long Range Communication 的简称，狭义上的 LoRa 指的是一种物理层的信号调制方式，是 Semtech 公司定义的一种基于 Chirp 扩频技术的物理层调制方式，可达到 - 148 dBm 的接收灵敏度，以偏小的数据速率（0.3-50kbps）换取更高的通讯距离（市内 3km，郊区 15km）和低功耗（电池供电在特定条件下可以工作长达 10 年）。

        从系统角度看，LoRa 也指由终端节点、网关、网络服务器、应用服务器所组成的一种网络系统架构。LoRa 定义了不同设备在系统中的分工与作用，规定了数据在系统中流动与汇聚的方式。

• 狭义 LoRa（物理层）
  • 全称：Long Range Communication（远距离通信）
  • 技术来源：美国 Semtech（升特）公司，核心是Chirp 扩频调制技术
  • 关键性能
    • 接收灵敏度极高：-148dBm，抗干扰、穿墙能力强
    • 速率低：0.3–50kbps，只适合传小数据包（传感器数据）
    • 传输距离：市区约 3km，郊区可达 15km
    • 超低功耗：电池供电可工作 10 年，适配物联网低功耗需求
• 广义 LoRa（系统架构，即 LoRaWAN）
  • 终端节点：传感器、采集设备（温湿度、水表、井盖等）
  • 网关：接收终端数据，转发至服务器，相当于 “基站”
  • 网络服务器：管理设备、鉴权、路由数据
  • 应用服务器：处理、展示、存储业务数据（后台平台）

3.  组网架构

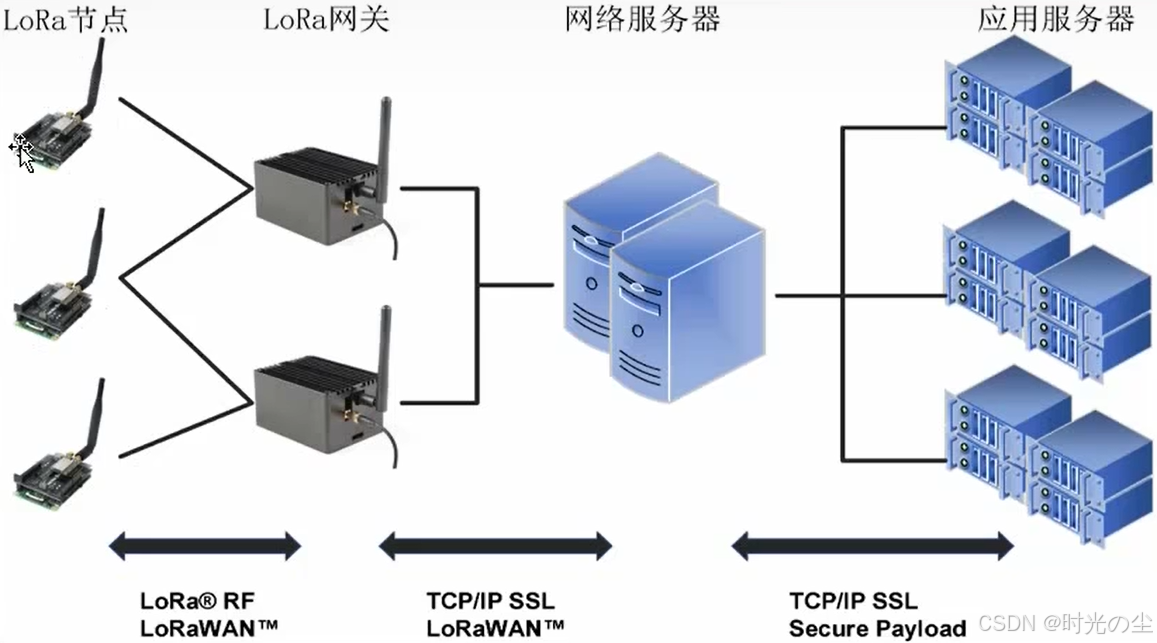

        LoRaWAN 采用星型拓扑架构，整体分为终端层（LoRa节点）、网关层（LoRa网关）、网络服务器层、应用服务器层：

• 终端节点（End‑Node / 设备层）
  • 类型：传感器、智能表计、环境监测设备、井盖、定位终端等
  • 特点：低功耗、电池供电、单向 / 双向上报数据，只和网关通信，设备之间不直接互联
  • 通信模式：Class A（最省电）、Class B（定时唤醒）、Class C（持续监听）
  • 通信协议：LoRa® RF、LoRaWAN™（无线射频）
• 网关（Gateway / 接入层）
  • 作用：透明转发中继，接收终端无线信号，通过以太网 / 4G 把数据上传到服务器
  • 拓扑特点：多网关覆盖同一区域，一个终端可被多个网关接收，实现冗余、提升覆盖
  • 本质：只做数据透传，不解析业务数据，减轻终端功耗
  • 通信协议：TCP/IP SSL、LoRaWAN™
• 网络服务器（Network Server，NS）
  • 设备鉴权、入网管理、地址分配
  • 数据去重：同一终端被多个网关收到时，只保留一份有效数据
  • 下行调度：下发控制指令、配置参数给终端
  • 负载均衡、漫游管理
  • 通信协议：TCP/IP SSL

• 应用服务器（Application Server，AS）

  • 接收网络服务器转发的业务数据
  • 做数据解析、存储、展示、告警、业务逻辑处理
  • 对接用户平台、大屏、第三方系统
  • 通信协议：TCP/IP SSL、Secure Payload（加密安全载荷）

4.  参数介绍

4.1  核心射频调制参数（物理层，Chirp 扩频技术核心）

        这三个参数是 LoRa"低速率换远距离" 的根本，三者共同决定了通信速率、距离和抗干扰能力。

4.1.1  扩频因子 SF（Spreading Factor）

        LoRa 采用 Chirp（线性调频）扩频技术，扩频因子 SF 定义了每个数据符号包含多少个 Chirp 周期，取值范围：

• 标准 LoRa 为SF7~SF12；
• Semtech 新一代芯片（如 SX1262）支持 SF5~SF14；
• LoRaWAN 规范定义为 SF7~SF12。

        扩频因子 SF 表示一个符号（Symbol）包含的 Chirp 周期数，即：

符号周期 = 2^SF / 带宽。

        SF 每增加 1，符号周期翻倍，数据速率约降低一半，接收灵敏度提升约 2.5~3dB，通信距离增加约 30%，SF 越大，抗多径干扰、抗遮挡能力越强，但功耗越高、传输时延越大：

SF	符号周期（125kHz 带宽）	数据速率（近似）	接收灵敏度（典型）
7	~1ms	5.5kbps	-123dBm
8	~2ms	3.1kbps	-126dBm
9	~4ms	1.8kbps	-129dBm
10	~8ms	1.0kbps	-132dBm
11	~16ms	0.5kbps	-135dBm
12	~32ms	0.3kbps	-137dBm

        一句话解释：SF 越高，符号持续时间越长，数据速率越低，但接收灵敏度越高，抗干扰能力越强。

        除此之外我们还需要了解到，不同 SF 的 LoRa 信号相互正交，同一信道可同时接收多个不同 SF 的终端数据，这是 LoRa 网关支持海量并发的关键。

        “正交” 在通信领域的意思是：两个信号即使在同一时间、同一频率上传输，接收机也能将它们完全分离，不会互相干扰。就像两个说不同语言的人在同一个房间里聊天，彼此完全听不懂对方的话，所以不会互相影响。

        LoRa 不同 SF 信号的正交性，完全来自于 CSS 调制的数学特性：

互相关函数的 “零交叉” 特性：LoRa 解调器的工作原理是相关检测，它会生成一个与发送端相同的本地 Chirp 信号，然后将接收到的信号与本地信号进行互相关运算。当两个信号完全匹配时，会产生一个尖锐的相关峰值；当不匹配时，相关值几乎为零。对于不同 SF 的信号：它们的 Chirp 斜率不同（SF 越高，斜率越缓），它们的符号持续时间不同（SF 每增加 1，符号时长翻倍）因此，不同 SF 的信号之间的互相关函数峰值极低，远低于解调阈值。

时域与频域的双重正交：与传统的码分多址（CDMA）仅在码域正交不同，LoRa 不同 SF 的信号在时域和频域上都具有正交性：

• 时域：不同 SF 的符号边界不会对齐（因为时长不同），即使同时开始传输，也会在不同时间结束
• 频域：不同 SF 的信号频谱形状不同，能量分布在不同的频率子带上

        LoRa 网关的 “并行解调器阵列” 架构， LoRa 网关芯片内部集成了多个独立的、并行工作的解调器通道：

• SX1301：8 个 LoRa 上行解调器通道 + 1 个 FSK 通道
• SX1302：8 个 LoRa 上行解调器通道 + 1 个 FSK 通道（功耗更低）
• SX1303：16 个 LoRa 上行解调器通道 + 1 个 FSK 通道（支持更多并发）

        每个解调器通道都可以独立配置不同的 SF、带宽和扩频码。在实际应用中，通常会将 8 个 LoRa 通道配置为：

• 6 个通道：分别监听 SF7 ~ SF12（最常用的 6 个扩频因子）
• 2 个通道：配置为重复的 SF（如 SF7 和 SF8），用于处理高负载场景下的冲突

        当多个终端在同一信道上同时发送数据时：

• 网关的射频前端将所有信号同时接收下来
• 信号被送入内部的 8 个并行解调器
• 每个解调器只对自己配置的 SF 信号进行相关检测
• 只要信号的 SF 与解调器配置的 SF 匹配，且功率高于灵敏度，就能被成功解调
• 解调后的数据包通过 SPI 接口发送给主控 MCU

同一时刻，同一频率信道上，最多可以同时传输 6 个不同 SF 的数据包，网关可以同时解调所有这些数据包。这相当于把一个物理信道变成了 6 个独立的 “虚拟信道”。

4.1.2  带宽 BW（Bandwidth）

        带宽的底层物理意义，LoRa 采用线性调频扩频（CSS）调制，其基本信息载体是线性调频脉冲（Chirp），一种频率随时间线性变化的正弦波。

        带宽 BW 的本质定义：Chirp 信号在一个符号周期内扫过的频率范围。

核心数学关系：

• Chirp 斜率 = BW / 符号周期
• 符号周期 = 2^SF / BW

• 带宽越大，Chirp 斜率越陡，符号周期越短，数据速率越高
• 带宽越小，Chirp 斜率越缓，符号周期越长，数据速率越低

需要注意的是：带宽和距离不是线性关系，当带宽小于 125kHz 时，晶体振荡器的频率偏移会导致接收失败，因此实际工程中极少使用低于 125kHz 的带宽。

不同场景下的带宽选择策略：

应用场景	推荐带宽	理由
远距离抄表（水表、电表、气表）	125kHz	最高灵敏度，最长通信距离
智慧农业（传感器监测）	125kHz	低功耗，长距离，数据量小
工业物联网（设备状态监测）	125kHz/250kHz	兼顾距离和速率
城市级物联网（智能路灯、停车）	125kHz	信道数量多，支持海量终端
短距离高速数据传输	500kHz	最高速率，传输时间短，功耗低
北美地区应用	125kHz/500kHz	符合当地法规，500kHz 信道数量充足

4.1.3  编码率 CR（Coding Rate）

        前向纠错（FEC）编码的冗余度，用于纠正无线传输中的比特错误。

CR 值	编码格式	有效数据占比	纠错能力
CR1	4/5	80%	可纠正 1 个错误
CR2	4/6	66.7%	可纠正 2 个错误
CR3	4/7	57.1%	可纠正 3 个错误
CR4	4/8	50%	可纠正 4 个错误

        CR 越高，纠错能力越强，抗干扰越好，但有效数据速率越低，传输开销越大。

4.1.4  数据速率 DR（Data Rate）计算公式

        LoRa 的理论数据速率由上述三个参数共同决定，公式为：

参数	增大时的影响	减小时的影响
带宽 BW	速率↑，灵敏度↓，功耗↓	速率↓，灵敏度↑，功耗↑
扩频因子 SF	距离↑，灵敏度↑，速率↓，功耗↑	距离↓，灵敏度↓，速率↑，功耗↓
发射功率	距离↑，功耗↑	距离↓，功耗↓

        在满足通信距离要求的前提下，尽可能使用最大的带宽和最小的 SF，这样可以获得最高的数据速率和最低的功耗。

4.2  性能指标参数（决定 LoRa 系统的实际能力）

4.2.1  接收灵敏度

        接收机能够正确解调信号的最小输入功率，单位 dBm（分贝毫瓦），数值越小表示灵敏度越高。LoRa 典型值：-148 dBm（SF12、BW125kHz 条件下），这是 LoRa 最核心的优势。

技术	典型接收灵敏度
LoRa	-148 dBm
蓝牙	-90~-100 dBm
Wi-Fi	-80~-95 dBm
NB-IoT	-130~-140 dBm

4.2.2  通信距离

        视距（LOS）条件下，发射功率 + 20dBm、高增益天线时，可达30km 以上（海面 / 平原）。

        影响距离的关键因素：发射功率、接收灵敏度、天线增益、障碍物类型（混凝土 > 砖墙 > 玻璃）、电磁干扰。

4.2.3  发射功率

        射频芯片发射信号的功率，单位 dBm，标准范围：+14~+20dBm（对应 25mW~100mW）。

        全球法规限制（非授权 ISM 频段）：

• 中国 433MHz：最大 **+20dBm**（100mW）
• 欧洲 868MHz：最大 + 14dBm（25mW），且有占空比限制（1%）
• 北美 915MHz：最大 + 30dBm（1W）

4.2.4  功耗

        LoRa 的低功耗是其适合电池供电物联网设备的核心原因，功耗分为三个工作状态：

• 休眠状态：电流0.5~2μA（仅保留实时时钟和 RAM）
• 接收状态：电流5~10mA（持续监听）
• 发送状态：电流120mA@+20dBm（发送瞬间）
• 电池寿命计算：Class A 模式下，每天发送 1 次 10 字节数据，电池容量 2000mAh，理论寿命可达10 年以上。

4.3  组网模式参数（LoRaWAN 协议层，系统级核心）

        LoRaWAN 定义了三种终端工作模式，分别对应不同的功耗和实时性需求：

模式	工作原理	功耗	实时性	适用场景
Class A（最基础、最常用）	终端主动发送数据后，开启两个短暂的接收窗口（RX1：1s 后，RX2：2s 后），仅在这两个窗口接收服务器下行指令；其余时间休眠	最低	最差（下行只能在发送后）	绝大多数传感器、智能表计、环境监测设备
Class B（定时接收）	在 Class A 基础上，终端根据网关发送的信标（Beacon），定时开启额外的接收窗口，服务器可在这些窗口主动下发指令	中等	中等（分钟级延迟）	智能路灯、远程控制设备
Class C（持续接收）	终端除了发送数据的瞬间，其余时间持续处于接收状态，服务器可随时下发指令	最高	最好（秒级延迟）	网关、中继器、需要实时控制的设备
