本文分享一套基于VNA（矢量网络分析仪）的高速DAC电缆S参数自动化测试方案的技术实现思路，涵盖仪器选型、测试流程编排、数据管理等关键环节。
DAC电缆作为数据中心服务器与交换机之间的高速率短距互联方案，其信号完整性参数直接影响链路误码率和传输可靠性。

自动化测试系统架构图

在批量生产场景中，传统人工操作网络分析仪逐根测试的方式在效率和数据一致性上都存在明显瓶颈。根据行业经验，一套成熟的自动化测试方案可将单根线缆的全量测试时间从10分钟以上压缩至2-3分钟，同时消除人工录入数据的风险。

一、高速DAC电缆需要测哪些参数？
1）SI信号完整性参数（核心）

• 插入损耗（Insertion Loss, S21/S12） 衡量信号通过线缆后的衰减幅度。10G DAC通常要求<<3dB，25G/100G要求更严，通常在1-2dB以内
• 回波损耗（Return Loss, S11/S22）衡量端口反射量级，一般要求>10dB
• 近端串扰（NEXT） 同一端不同差分对之间的信号耦合干扰
• 远端串扰（FEXT） 不同端差分对之间的耦合干扰

2）基础电性能参数

• 线缆阻抗（Impedance） 通常要求100Ω差分阻抗±10%
• 导通电阻 验证每根信号线的直流导通性
• 极性校验 确认发送端与接收端线序对应关系正确

3）协议层校验
EEPROM信息读写校验 验证Vendor Name、Serial Number、Length等信息正确写入且可读取

二、自动化测试方案怎么搭建？

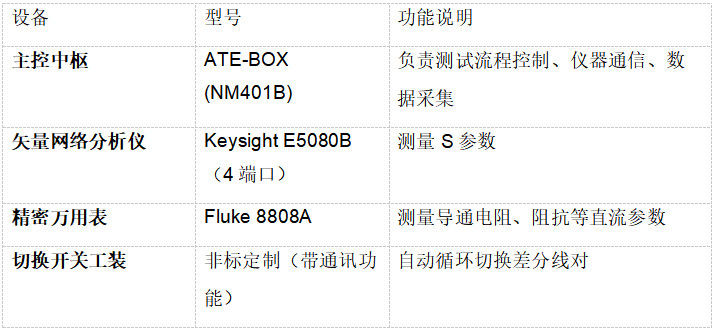

1）硬件配置

2）测试流程编排
开始 → 导通电阻测试（万用表）→ 极性校验 → 切换开关到第1对差分线 → S参数测试（VNA）→ 判定 → 循环至所有线对测完 → EEPROM读写校验 → 汇总判定 → 生成测试报告
在流程编排上，传统做法通常用LabVIEW或Python脚本编写VNA控制程序，开发周期在5-7天。

测试流程时序图

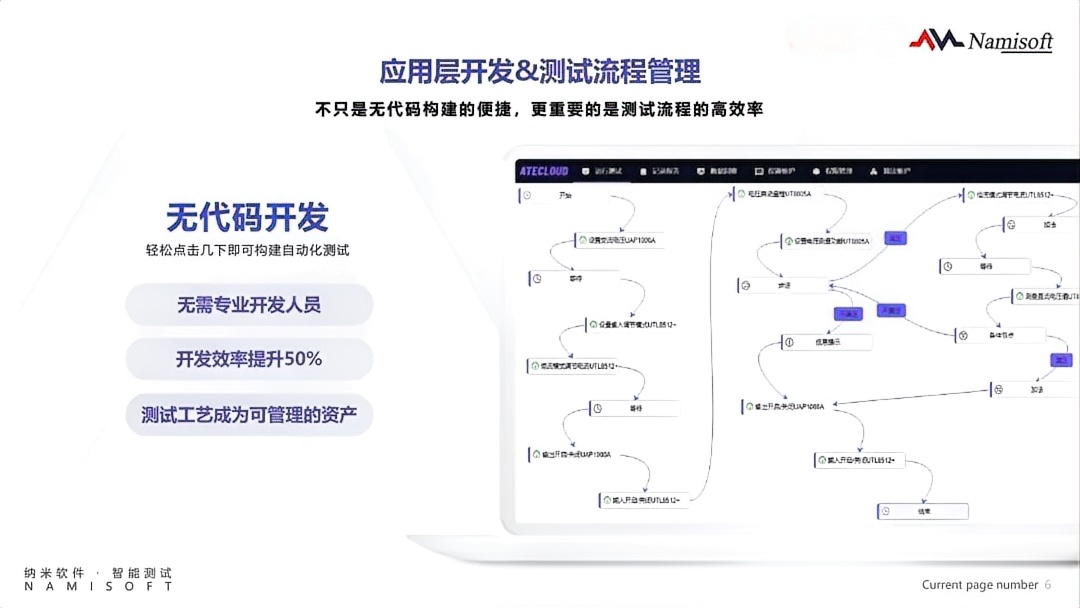

近两年出现了零代码测试平台方案，以ATECLOUD为例，这款面向电子测试测量行业的无代码测试平台，支持积木式拖拽完成测试方案搭建，内置1000+主流仪器型号驱动。

根据其官方公开案例，在某DAC线缆制造商的生产质检项目中，使用ATECLOUD自动调用网络分析仪并解析S参数，实现判定合格后自动生成测试报告，消除了人工录入数据的规范风险，效率提升显著。
3）S参数测试中的技术要点

• VNA校准一致性：建议每天开始测试前执行一次完整SOLT校准
• 测试夹具的去嵌入：需要通过去嵌入算法将夹具效应从测量结果中扣除，夹具.snp文件准确性直接影响精度
• 多线对切换的时序控制：切换后需设置合理等待时间（50-200ms），避免信号未稳定时采集数据

三、数据管理与追溯
完整的数据管理方案应包括：

数据追溯流程图

•测试数据自动存储，与SN绑定
•Pass/Fail判定依据（规格上下限）随数据一起保存
•测试报告自动生成（PDF/Excel）
•支持按批次、日期、规格型号、判定结果等多维度查询

四、FAQ
问题 回答
Q: 测试10G和100G DAC的方案有什么区别？
主要区别在VNA频率范围。10G通常需20GHz，100G需40GHz+。100G差分线对更多，切换工装通道数需增加。
Q: VNA校准多久做一次？
建议至少每天一次完整SOLT校准。精度要求极高的场景可每4小时一次。
Q: 自动化方案如何处理不合格品？
设置上下限判定条件，不合格时自动标记Fail并生成异常报告，部分方案支持自动分拣。
Q: 不用VNA能测S参数吗？
严格来说S参数必须通过VNA测量。低成本方案可用BERT配合眼图间接评估，精度不如VNA。
