一、前言

在 USB Type-C、高速服务器、PCIe 背板等场景中，10Gbps 高速差分信号的稳定切换是电路设计的关键需求。普通模拟开关难以兼顾高带宽、低串扰、低功耗三大核心指标，而四方杰芯（Full-way）推出的 FSW3410，作为双通道差分 2:1/1:2 双向无源高速开关，精准适配 USB 3.1 Gen1/Gen2 协议，完美解决高速信号切换痛点。本文将从产品特性、引脚逻辑、电气参数、应用场景等维度，全面解析这款高性能开关芯片。

二、产品核心概述

2.1 基础定位

FSW3410 是一款双向无源差分高速开关，支持 2:1（两路输入选一路输出）和 1:2（一路输入分两路输出）两种配置，专为USB 3.1 Super Speed（10Gbps）设计，兼容 Gen1（5Gbps）与 Gen2（10Gbps）数据速率，同时适配所有满足共模电压 0~2V、差分幅度≤1800mVpp的高速差分接口。

2.2 核心亮点

• ✅ 超宽带宽：-3dB 带宽达11GHz，轻松承载 10Gbps 高速信号；
• ✅ 优异射频性能：5GHz 下隔离度 - 40dB、串扰 - 39dB，信号完整性拉满；
• ✅ 超低功耗：工作功耗＜2mW，关断模式功耗＜20μW，适配低功耗设备；
• ✅ 宽压适配：供电电压 1.5V~5.5V，兼容 3.3V、1.8V 等主流供电系统；
• ✅ 高可靠性：2kV HBM ESD 防护，工业级温度适应性，适配严苛场景。

三、详细规格参数解析

3.1 关键电气参数（TA=25℃，VCC=1.8V）

3.1.1 电源与功耗

• 静态电流（I_Q）：≤28μA
• 关断电流（I_PO）：≤1μA
• 工作功耗：＜2mW
• 关断功耗：＜20μW

3.1.2 开关性能参数

• 导通电阻（R_ON_HS）：典型 6.7Ω，最大 8Ω
• 通道间电阻匹配度：≤0.1Ω
• 关断漏电流：-0.5μA~+0.5μA

3.1.3 射频性能（5GHz）

• -3dB 带宽：11GHz
• 隔离度：-40dB
• 串扰：-39dB
• 插入损耗：-1.45dB
• 回波损耗：-9.95dB

3.2 绝对最大额定值

表格

参数	数值
存储温度	-65℃~+150℃
结温	125℃
供电电压（VCC-GND）	-0.5V~+5.5V
高速信号端电压	-0.5V~3.8V
功耗	300mW

注意：长期超过额定值使用，可能导致芯片永久损坏，设计时需预留足够余量。

四、引脚配置与工作逻辑

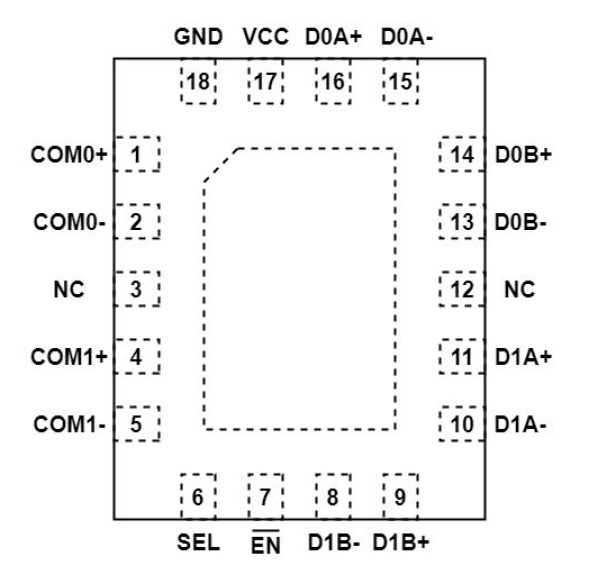

4.1 封装与引脚定义

FSW3410 采用QFN2.8×2.0-18L 小型化封装，体积紧凑（2.8mm×2.0mm×0.55mm），适合高密度 PCB 布局，引脚分布如下：

表格

引脚号	引脚名	类型	功能描述
1/2	COM0+/COM0-	I/O	公共差分端口 0
4/5	COM1+/COM1-	I/O	公共差分端口 1
6	SEL	输入	通道选择端（内部下拉 2MΩ）
7	EN	输入	使能端（低电平有效，内部上拉 2MΩ）
8/9	D1B-/D1B+	I/O	B 通道差分端口 1
10/11	D1A-/D1A+	I/O	A 通道差分端口 1
13/14	D0B-/D0B+	I/O	B 通道差分端口 0
15/16	D0A-/D0A+	I/O	A 通道差分端口 0
17	VCC	电源	供电正端（1.5V~5.5V）
18	GND	地	电源地
3/12	NC	空脚	无连接，悬空即可

4.2 真值表（工作逻辑）

芯片通过 **EN（使能）和SEL（选择）** 引脚实现通道切换，逻辑清晰，控制简单：

表格

EN（7 脚）	SEL（6 脚）	COM 端口连接状态
高电平	任意电平	所有端口高阻态（芯片关断）
低电平	低电平	COM 端口连接A 通道（D0A/D1A）
低电平	高电平	COM 端口连接B 通道（D0B/D1B）

优势：支持 “先断后通”（Break-Before-Make），时间 250ns~800ns，避免通道切换时信号冲突。

五、典型应用场景与电路设计

5.1 主流应用场景

FSW3410 凭借优异的高速性能，广泛应用于以下场景：

1. USB Type-C 生态：笔记本 / 台式机 USB 3.1 接口扩展、Type-C 适配器信号切换；
2. 服务器 / 存储：高速 SAS/NVMe 接口切换、服务器背板差分信号路由；
3. 通信与工业：PCIe 3.0/4.0 背板、FPD Link II/III 视频信号切换、共享 I/O 端口扩展；
4. 消费电子：高清电视、游戏机高速接口复用。

5.2 USB Type-C 典型应用电路

在 USB Type-C 设备中，FSW3410 可实现 “主机 - 设备” 双向信号切换，核心设计要点：

1. 电源设计：VCC 引脚串联 100nF 去耦电容，靠近引脚放置，滤除电源噪声；
2. 信号耦合：差分端口串联 AC 耦合电容（0402 封装，100nF），适配交流耦合信号；
3. 控制逻辑：EN 引脚接系统使能信号（低有效），SEL 引脚接 GPIO 实现通道切换；
4. PCB 布局：差分线等长设计（误差＜5mil），阻抗控制 50Ω，远离干扰源。

六、与同类芯片对比优势

相比传统高速开关（如 PI3USB、TS3USB），FSW3410 优势显著：

1. 带宽更高：传统芯片带宽仅 6~8GHz，FSW3410 达 11GHz，支持 10Gbps 满速传输；
2. 隔离度更强：5GHz 下隔离度 - 40dB（传统约 - 30dB），有效抑制信号串扰；
3. 功耗更低：工作功耗＜2mW，远低于同类芯片（5~10mW）；
4. 成本更优：国产芯片，供货稳定，性价比远超进口品牌。

七、总结

FSW3410 作为国产高性能 USB 3.1 高速差分开关，以11GHz 超宽带宽、-40dB 高隔离度、超低功耗、小型化封装四大核心优势，完美适配 10Gbps 高速信号切换场景。无论是 USB Type-C 设备、服务器背板，还是工业高速接口，FSW3410 都能提供稳定、可靠、低成本的解决方案，是高速电路设计的优选芯片。
