一、网络安全设备面临的性能挑战

在很多人的认知中：

• 网关就是转发数据包
• 防火墙就是匹配ACL规则
• IPS就是检测攻击特征
• WAF就是分析HTTP请求

但实际上，现代安全设备需要完成远超传统网络设备的工作。

一个典型的数据包可能需要经过：

接收报文
    ↓
L2/L3/L4解析
    ↓
会话查找
    ↓
ACL匹配
    ↓
NAT处理
    ↓
IPS检测
    ↓
应用识别
    ↓
日志记录
    ↓
转发发送

在100G网络下：

100Gbps

64Byte报文

≈ 148.8 Mpps

意味着：

每秒处理 1.48亿个数据包

假设设备有32个CPU核心：

148.8Mpps ÷ 32

≈ 4.65Mpps/Core

每个数据包仅有：

≈ 215ns

处理时间。

这意味着：任何一次Cache Miss都可能比整个报文处理过程更昂贵。

因此高性能安全产品的核心问题已经不再是功能实现，而是架构设计。

---

二、传统Linux内核方案为什么性能不足

传统方案如下：

NIC
 ↓
DMA
 ↓
Kernel RX Ring
 ↓
SoftIRQ
 ↓
Protocol Stack
 ↓
Netfilter
 ↓
iptables
 ↓
Application

问题1：频繁上下文切换

硬中断
↓
软中断
↓
用户进程

每秒数百万次切换。

---

问题2：数据拷贝

NIC
 ↓
Kernel Buffer
 ↓
User Buffer

一次额外Copy：

100Gbps

≈ 12.5GB/s

CPU大量消耗在内存带宽上。

---

问题3：锁竞争

例如：

conntrack
route table
arp table
nat table

都可能成为热点资源。

---

问题4：Cache污染

网络包流经：

Driver
TCP/IP
Netfilter
Socket
Application

Cache Line频繁失效。

---

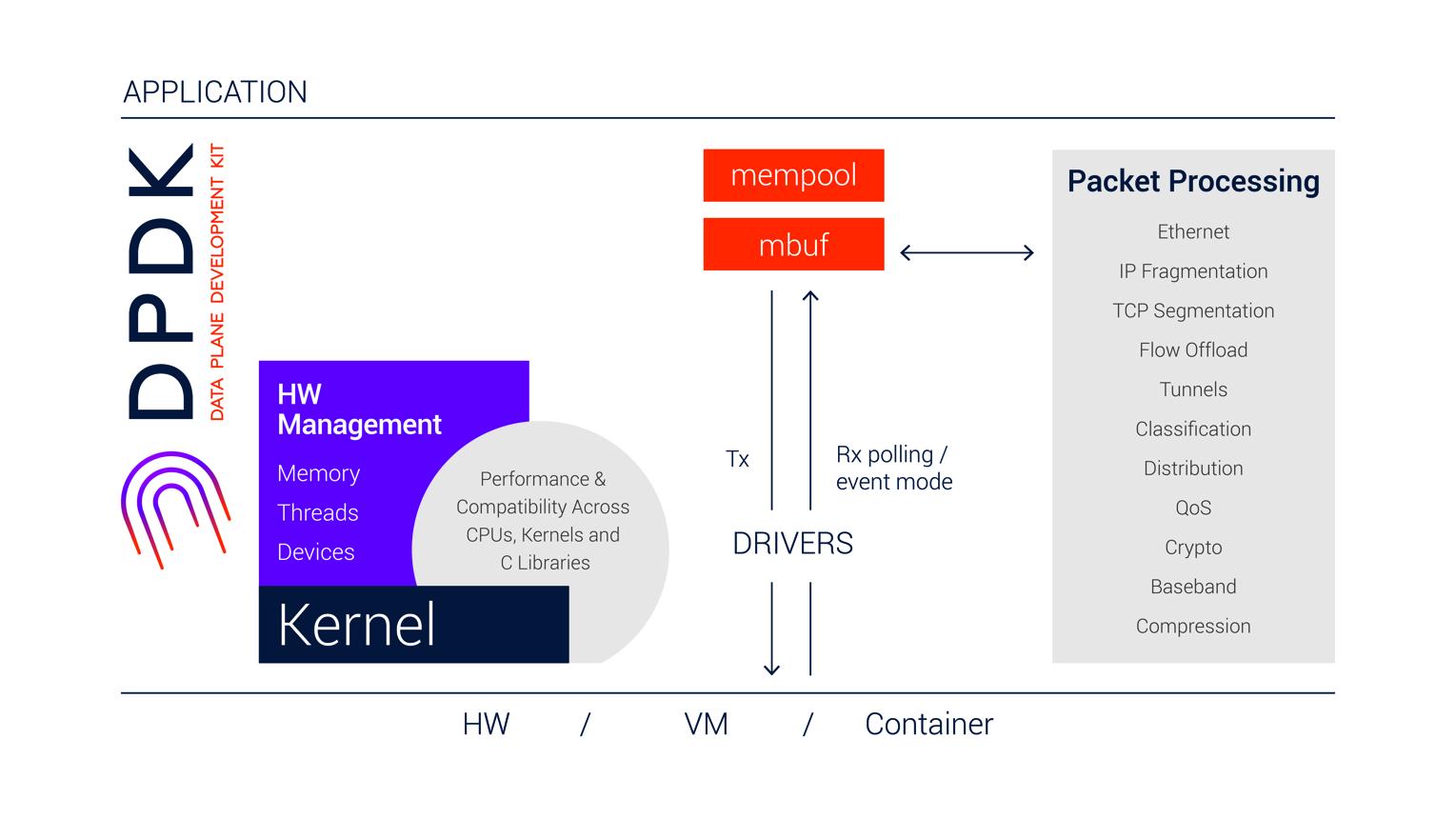

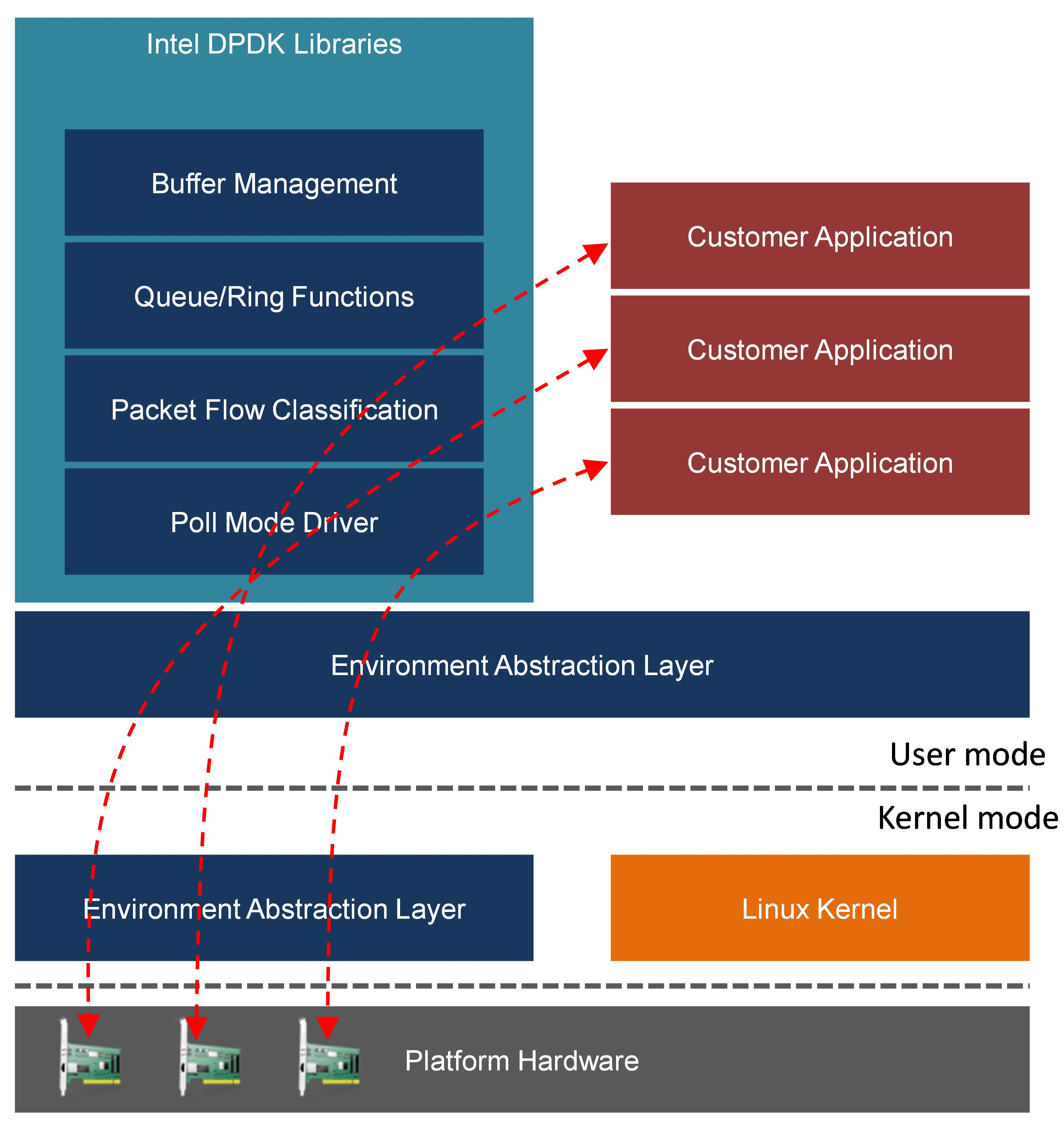

因此现代高性能产品几乎全部转向：

DPDK
用户态协议栈
零拷贝
轮询模式

---

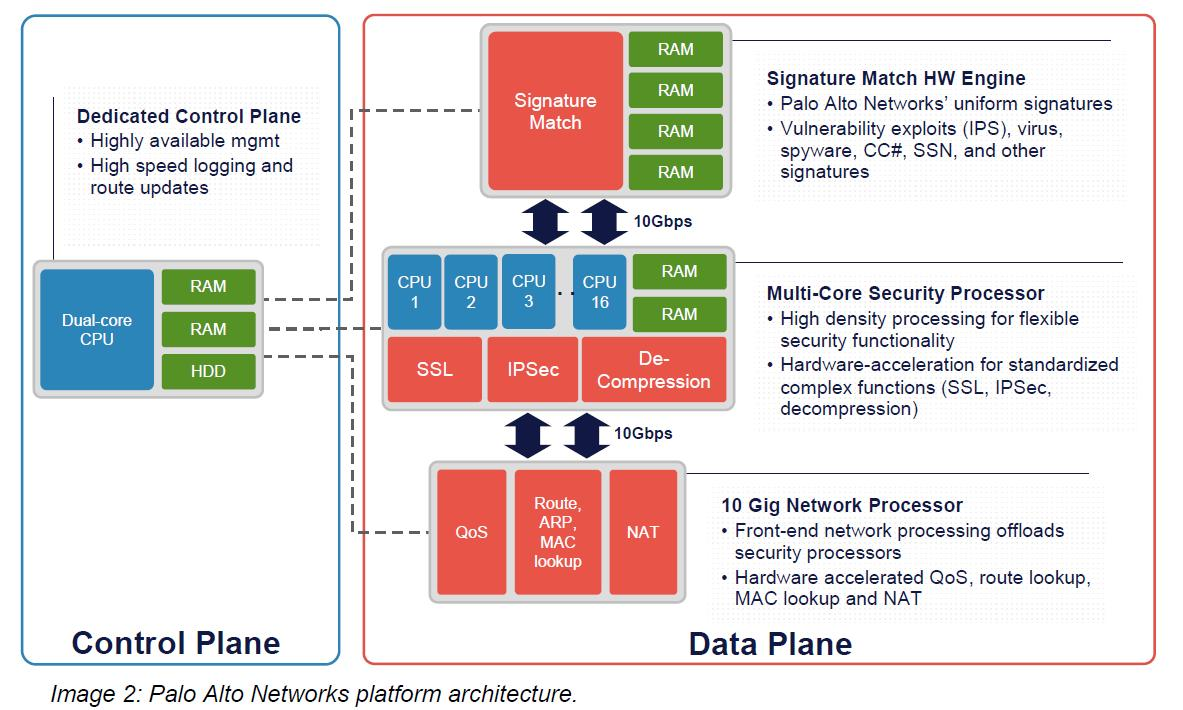

三、现代安全设备总体架构

典型架构

          +----------------+
          | Management Plane|
          +-------+--------+
                  |
                  v

+-------------------------------------+
|         Control Plane               |
| Route NAT Policy Session Sync       |
+----------------+--------------------+
                 |
                 v

+-------------------------------------+
|            Data Plane               |
+-------------------------------------+

 RX
  |
Dispatcher
  |
  +---- Worker0
  +---- Worker1
  +---- Worker2
  +---- WorkerN
  |
 TX

控制面：

配置管理
路由管理
策略管理
会话同步
HA同步

数据面：

高速转发
ACL
NAT
IPS
DPI

---

四、数据面核心设计

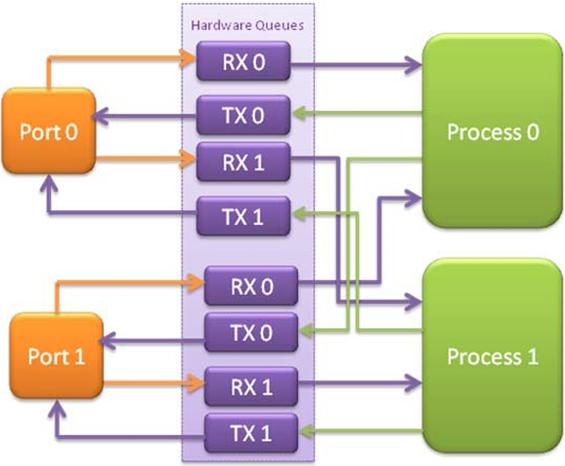

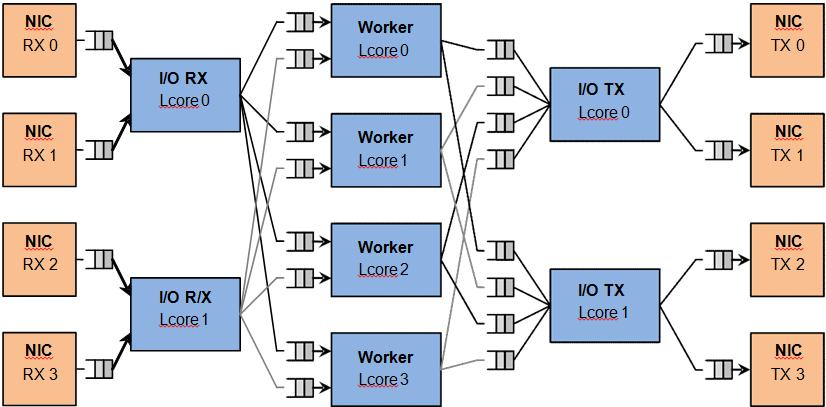

Dispatcher + Worker模型

当前主流设计：

RX Queue
      ↓
 Dispatcher
      ↓
 Hash
      ↓
 Worker

例如：

worker_id = hash(5tuple) % N;

保证：

同一Flow
永远进入同一个Worker

这样可以避免：

会话锁
共享状态锁

---

为什么不用全局Session表

错误设计：

32 Worker

共享Hash表

会导致：

spinlock
rwlock
CAS竞争

性能急剧下降。

---

正确设计：

Session Affinity

Flow A -> Worker3

Flow B -> Worker7

Flow C -> Worker1

会话只属于一个核心。

---

五、防火墙的状态检测实现

Session结构

typedef struct
{
    uint32_t sip;
    uint32_t dip;

    uint16_t sport;
    uint16_t dport;

    uint8_t protocol;

    uint64_t last_seen;

    uint32_t state;

} session_t;

---

Session Hash

通常采用：

5-Tuple

src ip
dst ip
src port
dst port
protocol

生成Key。

---

查找流程

Packet
   ↓
Hash
   ↓
Session Table
   ↓
Found ?
   ↓
State Check

要求：

O(1)

时间复杂度。

---

六、NAT系统设计

NAT是很多网关设备的性能瓶颈。

因为需要：

Session创建
端口分配
双向映射
超时管理

---

NAT映射表

inside ip:port

↓

outside ip:port

例如：

10.1.1.100:1234

↓

1.1.1.1:50001

---

双Hash设计

正向查询

Inside -> Outside

反向查询

Outside -> Inside

因此通常维护：

Forward Hash

Reverse Hash

两个表。

---

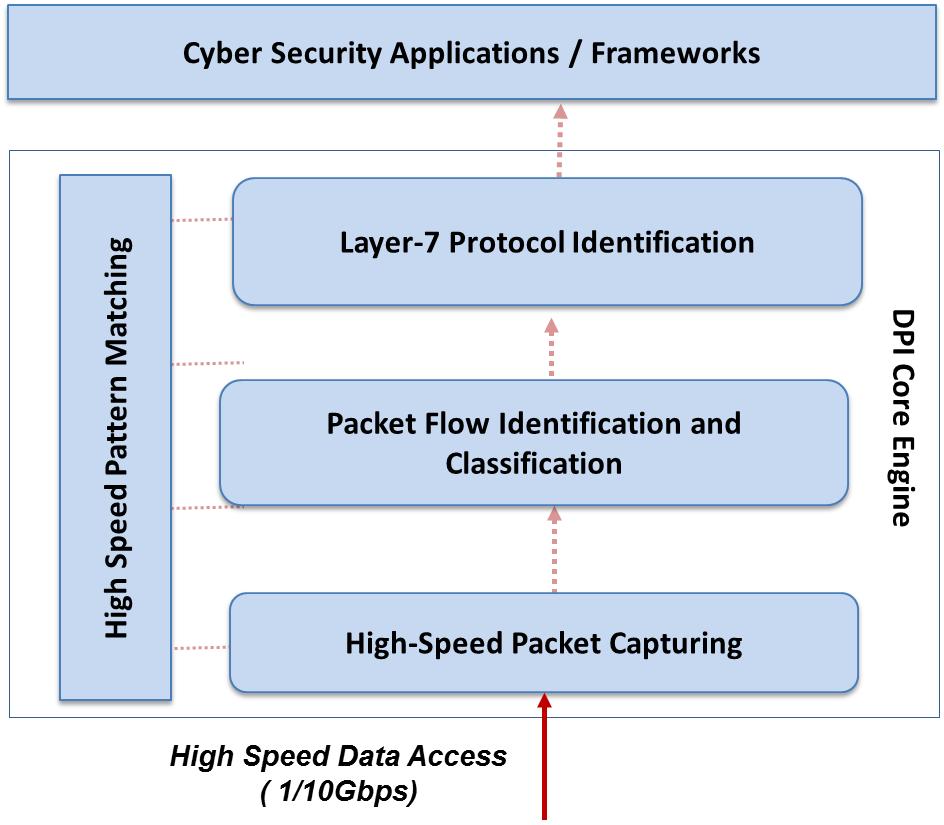

七、IPS的最大挑战：特征匹配

IPS需要检查：

Payload

例如：

SQL Injection

XSS

RCE

Shellcode

---

最朴素方案

for(rule)
{
    strstr(payload);
}

复杂度：

O(N*M)

完全不可接受。

---

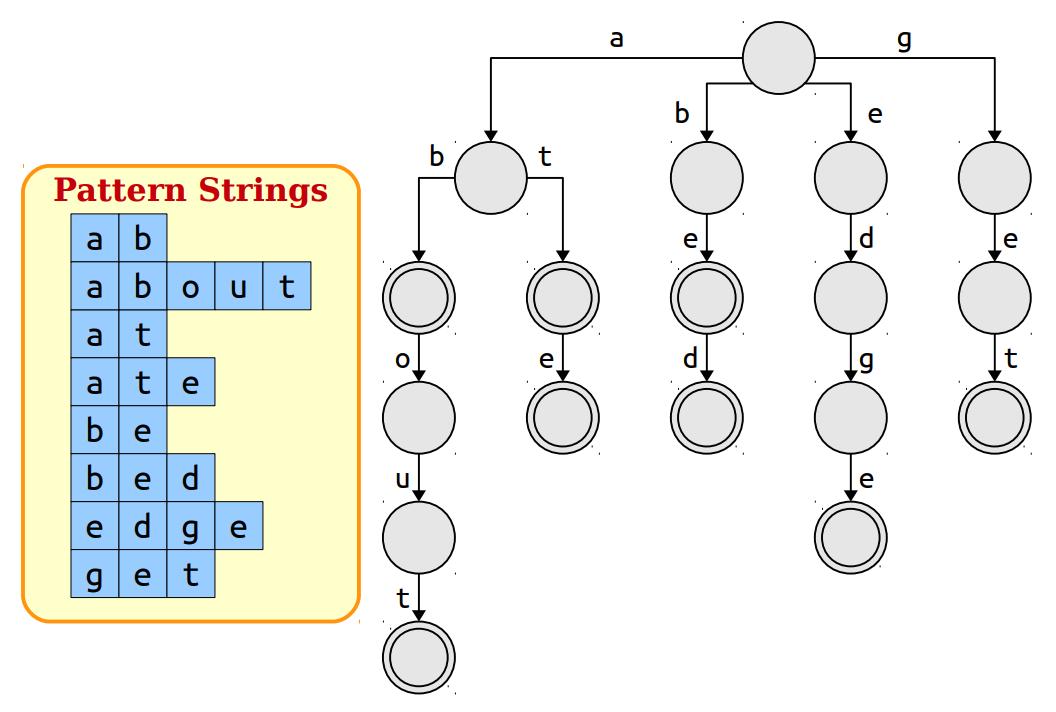

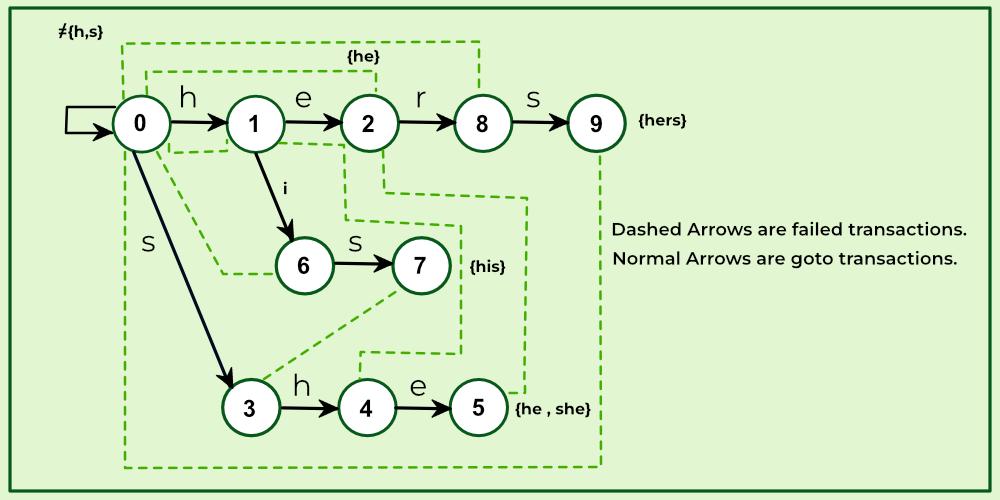

Aho-Corasick自动机

现代IPS普遍采用：

Trie
 +
Failure Link

构建：

AC Automaton

复杂度：

O(Text Length)

与规则数量基本无关。

---

Hyperscan

目前主流方案：

Hyperscan

特点：

SIMD
AVX2
AVX512
DFA优化

性能可达：

几十Gbps
甚至上百Gbps

正则匹配能力。

---

八、WAF为什么比IPS更难

IPS主要处理：

L3/L4

WAF处理：

L7 HTTP

例如：

POST /login

username=admin
password=' OR 1=1 --

需要解析：

HTTP Header

Cookie

URL

Body

JSON

XML

---

HTTP重组

攻击流量可能被拆分：

Packet1:
GET /lo

Packet2:
gin.php

因此必须：

TCP Reassembly

重组完整HTTP流。

---

WAF流水线

TCP Reassembly
      ↓
HTTP Parser
      ↓
Normalization
      ↓
Rule Engine
      ↓
Action

---

九、NUMA优化

很多设备：

2 Socket

64 Core

结构如下：

CPU0
 |
Memory0

CPU1
 |
Memory1

---

跨NUMA访问：

100ns+

本地访问：

50ns

差距接近一倍。

---

最佳实践

NIC0
↓
Socket0
↓
Worker0~15

NIC1
↓
Socket1
↓
Worker16~31

避免跨NUMA访问。

---

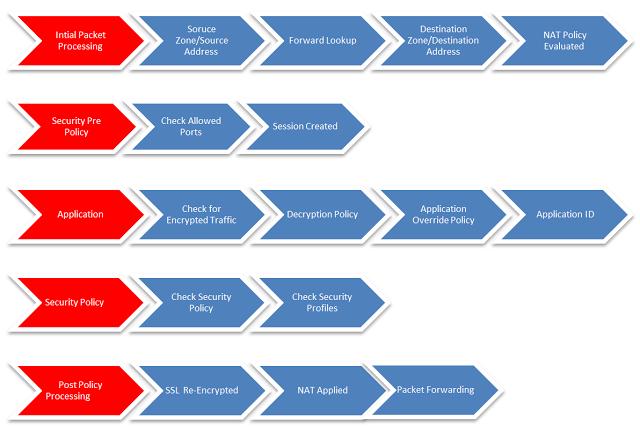

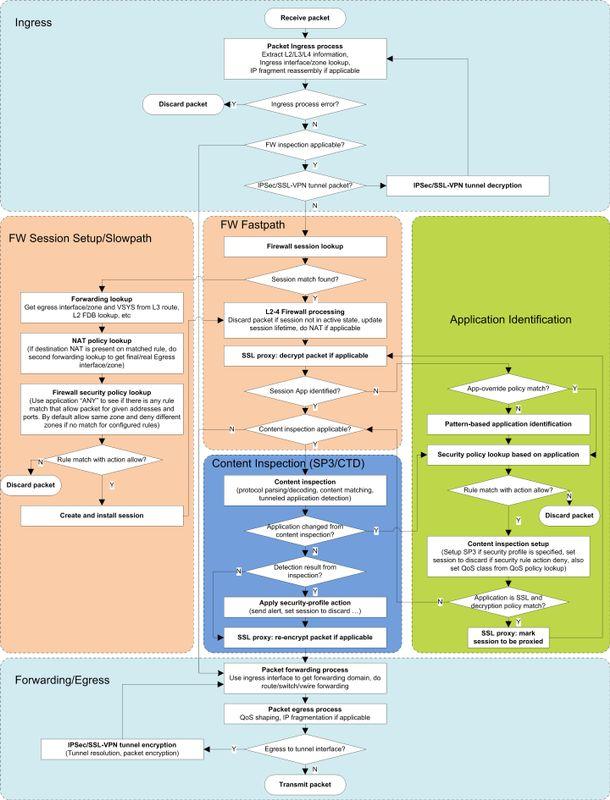

十、百G防火墙的数据面流水线

典型实现：

RX
 ↓
Prefetch
 ↓
Parser
 ↓
Session Lookup
 ↓
ACL
 ↓
NAT
 ↓
IPS
 ↓
QoS
 ↓
TX

每一步：

rte_prefetch0(ptr);

提前加载Cache。

---

批处理：

32 packets
64 packets
128 packets

利用：

CPU流水线
SIMD
Cache局部性

提升吞吐。

---

十一、从100G到T级吞吐

行业头部厂商已经采用：

DPDK
AF_XDP
VPP
eBPF
SmartNIC
DPU
GPU DPI

构建下一代架构。

未来趋势：

趋势1：控制面与数据面彻底解耦

Control Plane
K8S
微服务

Data Plane
DPDK
VPP

---

趋势2：状态同步集群化

Session Sync

Distributed Hash

实现：

双活防火墙
双活网关

---

趋势3：AI辅助检测

传统：

Signature

未来：

AI + Signature

结合：

异常检测
行为分析
威胁预测

---

十二、总结

高性能网关、防火墙、IPS和WAF的竞争，本质上已经从“功能竞争”演变为“架构竞争”。

当网络进入100G、400G甚至800G时代，决定产品性能上限的已经不是ACL规则数量，而是：

• 数据面架构设计
• Cache友好性
• NUMA亲和性
• 会话管理机制
• Dispatcher调度算法
• DPI匹配引擎
• 多核扩展能力

对于从事 Linux、DPDK、协议栈开发的工程师而言，真正的核心能力已经不再是会写网络代码，而是能够设计一套在数十核CPU上稳定运行、支持亿级PPS处理能力的数据平面架构。未来的高性能安全设备，将越来越接近运营商级UPF、VPP以及云原生网络基础设施的设计理念，而这也正是下一代网络安全产品演进的方向。
