FPGA系列文章-IP核的使用

---

目录

1.1  背景

1.2  CORDIC IP核求Sin and Cos

1.2.1  Configuration Options（配置参数）

1.2.2  Input/Output Options（输入/输出选项）

1.2.3  Advanced Configuration Parameters（高级配置参数）

1.2.4  AXI4配置及实施细节

1.3  IP核接口

1.4  仿真

---

1.1  背景

        在通信系统中，难免需要进行下式运算：

        其中根据欧拉公式可得：

        即可将求e的复指数次方问题准换为求正弦与余弦问题。

1.2  CORDIC IP核求Sin and Cos

        在MATLAB中，求解e的复指数次方公式如下所示：

        在FPGA中，则需要使用CORDIC IP核的Sin and Cos模式求e的复指数次方。假设IP核的输入为，则输出为即

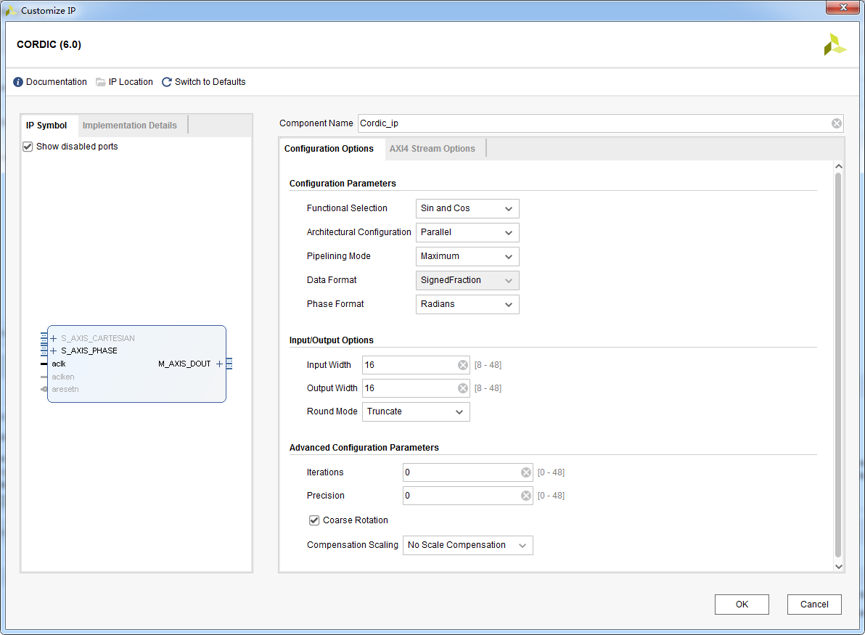

        IP核配置如下图所示：

1.2.1  Configuration Options（配置参数）

        Functional Selection（模式选择）：选择IP核工作模式，此处选择Sin and Cos模式。

        Architectural Configuration（结构布局）：此处可以选择Word Serial（串行模式，消耗资源少但是延时更长）、Parallel（并行模式，消耗资源多但耗时短），默认选择Parallel。

        Pipelining Mode（流水线模式）：此处可以选择No Pipelining（不使用流水线，纯组合逻辑）、Optimal（最优值）、Maximum（最大值），默认选择Maximum。

         Data Format（数据类型）：固定为Signed Fraction（有符号小数）。

        Phase Format（相位格式）：此处可选择Radians（弧度模式，输出范围为 ）、Scaled Radians（归一化后的结果，输出范围为-1~1 ，相当于除 ）。

1.2.2  Input/Output Options（输入/输出选项）

        输入输出位宽，根据需求设置位宽。

        Round Mode（取整模式）：此处可设置为Truncate（截断模式）、Round Pos Inf（向正无穷舍入）、Round Pos Neg Inf（四舍五入模式）、Nearest Even（向最接近的偶数舍入）。

         Truncate：截断模式，直接保留高有效位，舍弃低位。

        Round Pos Inf：向正无穷舍入，即正数时向上舍入（1.1->2、1.9->2），负数时直接截断（-1.1->-1）。

         Round Pos Neg Inf：四舍五入模式。

        Nearest Even：向最接近的偶数舍入，若低位为奇数则向上舍为偶数，偶数则保持不变，（小数部分向最接近的偶数舍入，如2.5->2、3.5->4）。

1.2.3  Advanced Configuration Parameters（高级配置参数）

        Iterations（迭代次数）：控制IP核内部迭代次数，迭代越高计算精度越高同时IP核所占用的资源及计算延迟都会增高，默认值为0：由IP和自动确定。

        Precision（内部精度）：控制内部数据路径的的位宽，以匹配外部输出要求，默认值为0：由IP核自动确定。

        Coarse Rotation（粗旋转）：勾选时输出范围为 ，不勾选时输出范围被限制在 ，默认勾选。

        Compensation Scaling（补偿缩放）：IP核在Sin and Cos模式下不起作用。

1.2.4  AXI4配置及实施细节

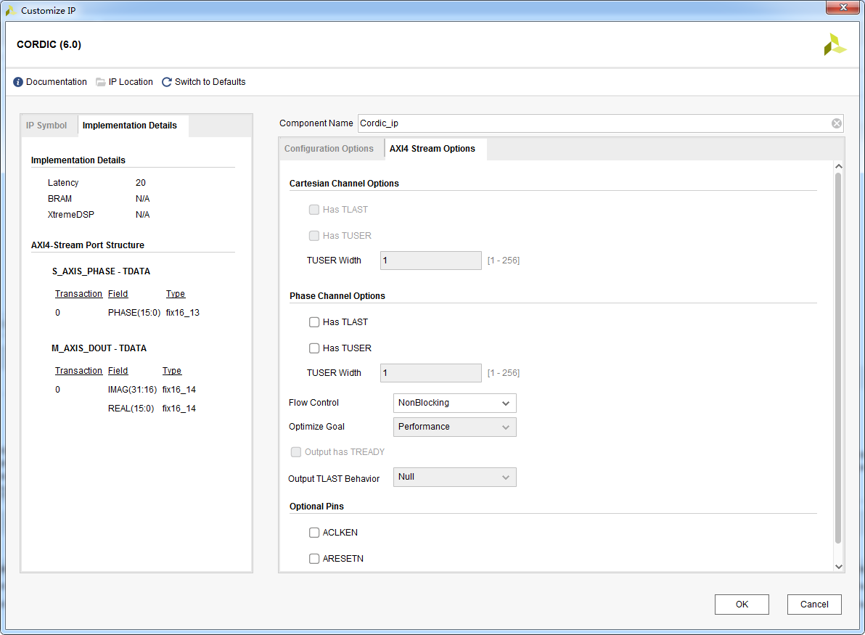

        下图右侧为AXI4选项，保持默认即可。

        左侧为实施细节，根据细节可以看到其输出比输入延迟20个时钟周期。

        输入数据格式为16Q13（其中最高位表示正负；整数位由于输入数据范围为，所以使用2位就可以进行表示，其余为小数位）。

        输出为32位数据：其中，高16位为虚部数据(sin)，格式为16Q14；低16位为实部数据(cos)，格式为16Q14；输出格式为16Q14（最高位为符号位，整数位由于输出正余弦函数的值的范围为
，所以1位即可表示，其余为小数位）。

1.3  IP核接口

名称	位宽	方向	说明
aclk	[0:0]	输入	时钟信号
s_axis_phase_tvalid	[0:0]	输入	输入数据有效信号
s_axis_phase_tdata	[31:0]	输入	输入数据（范围-pi~pi，格式16Q13）
m_axis_dout_tvalid	[0:0]	输出	输出数据有效信号
m_axis_dout_tdata	[15:0]	输出	输出数据（0-15位为实部数据、16-31位为虚部数据，格式16Q14）

1.4  仿真

        使用MATLAB生成一个相位值，并求其 ，代码如下所示。

%定义公式中z值
phase_num       = 2.123456;
%将其进行16Q13量化
phase_num       = fixed_point(phase_num,16,13,1,0,1,1);
phase_num_fix   = phase_num .* 2^13;
%求e的复指数次方
exp_phase = exp(1j*phase_num);
%将其进行16Q14量化
exp_phase = fixed_point(exp_phase,16,14,1,0,1,1);
exp_phase_fix = exp_phase .* 2^14;

        首先定义一个相位值为2.123456，该值处于 之间，其经过16Q13定点量化后的值为17395；其e^x的值为-0.524963378906250+0.851135253906250i，经过16Q14定点量化后的值为-8601+13945i。

        将定点化相位值送入IP核进行仿真，FPGA仿真代码如下所示：

//系统计数器
reg [31:0] Cnt_sys;
always @( posedge Main_CLK )begin
    if( Reset )
        Cnt_sys <= 0;
    else if( Cnt_sys <= 32'd199)
        Cnt_sys <= Cnt_sys + 1'b1;
    else
        Cnt_sys <= Cnt_sys;
end
reg        phase_valid	;//相位数据使能
reg [15:0] phase_data	;//相位数据
always @( posedge Main_CLK or posedge Reset )begin
    if( Reset )begin
		phase_valid	<= 1'b0	;
		phase_data	<= 16'd0;
	end
    else if(Cnt_sys == 99)begin
		phase_valid	<= 1'b1	;
		phase_data	<= 16'd17395;
    end
    else begin
		phase_valid	<= 1'b0	;
		phase_data	<= 16'd0;
    end
end
//测试Cordic_ip计算Sin and Cos
wire        SinandCos_valid	;
wire [31:0] SinandCos_data	;
Cordic_ip U_Cordic_ip (
  .aclk					( Main_CLK			),// input wire aclk
  .s_axis_phase_tvalid	( phase_valid		),// input wire s_axis_phase_tvalid
  .s_axis_phase_tdata	( phase_data		),// input wire [15 : 0] s_axis_phase_tdata
  .m_axis_dout_tvalid	( SinandCos_valid	),// output wire m_axis_dout_tvalid
  .m_axis_dout_tdata	( SinandCos_data	) // output wire [31 : 0] m_axis_dout_tdata
);
//输出结果拆分为Sin、Cos的值
wire [15:0]	Sin_data;
wire [15:0]	Cos_data;
assign 		Sin_data = SinandCos_data[31:16];
assign 		Cos_data = SinandCos_data[15: 0];

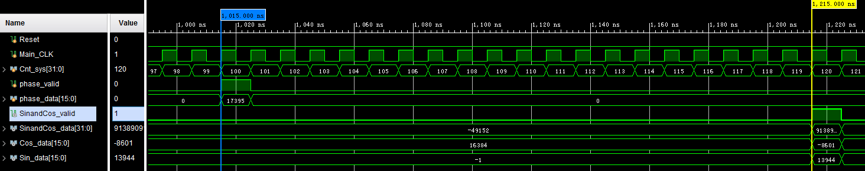

        仿真结果如下图所示：

        通过仿真结果可以看出，将MATLAB产生的数据输入到IP核后，经过20个时钟周期IP核输出结果，其结果为cos值为-8601、sin值为13944与MATLAB仿真结果相同（相差1是由于计算精度导致，可忽略不计）。
