FreeRTOS快速入门

一、FreeRTOS概述与体验

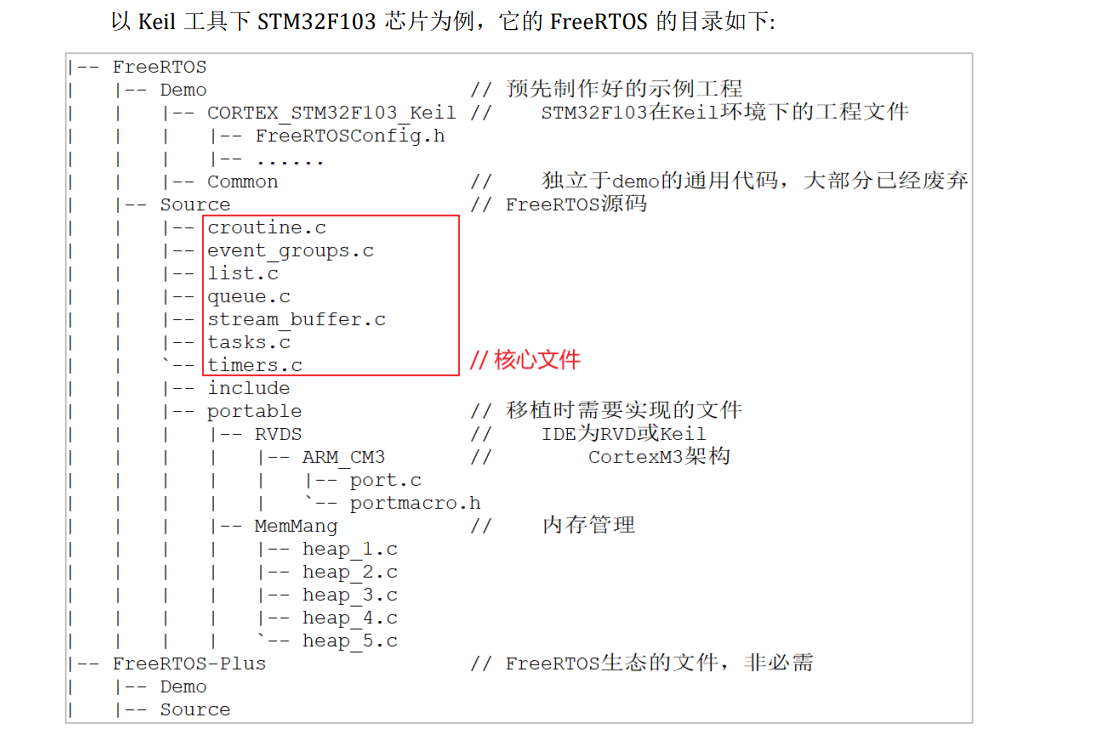

1. FreeRTOS目录架构

source根目录是核心文件，这些文件是通用的。portable目录下是移植时需要实现的文件。
FreeRTOS的最核心只有两个文件：FreeRTOS/Source/tasks.c与FreeRTOS/Source/list.c

在FreeRTOS中，任务就是一个函数，该函数不能返回。
任务优先级的取值范围是：0-{configMAX_PRIORITIES-1}，数值越大表示优先级越高。

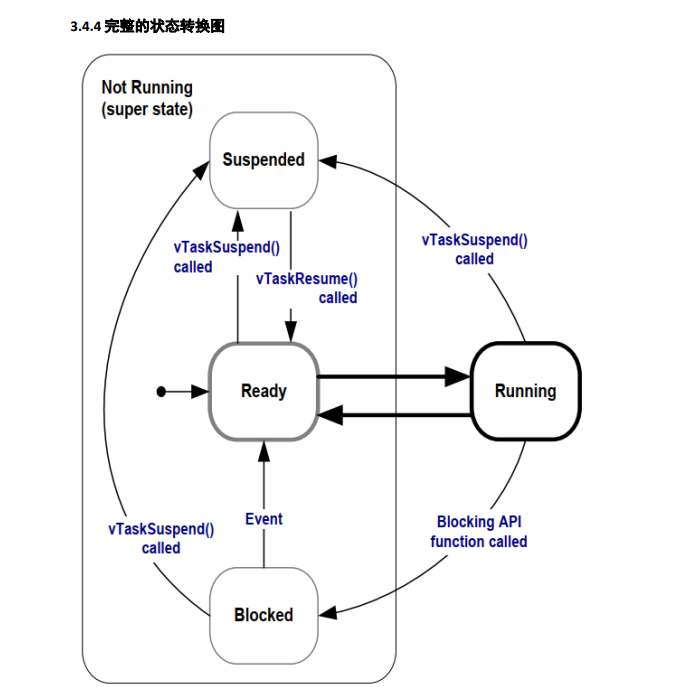

四个任务状态

就绪态的任务，可以被调度器挑选出来切换为运行态，调度器永远都是挑选最高优先级的就绪态任务并使其进入运行状态。

PS：用口诀理解C语言：
变量变量，能变，就是能读能写，必定在内存里；
指针指针，保存的是地址，32位处理器中地址都是32位的，无论是什么类型的指针变量，都是4字节。

二、任务间通信

消息队列

消息队列（Message Queue） 是 FreeRTOS 中实现任务间通信的核心机制之一，它允许任务以 FIFO（先进先出）的方式发送和接收数据。

1. 消息队列的基本概念

• 队列项（Queue Item）：队列中存储的基本单位，可以是任意类型的数据
• 队列长度（Queue Length）：队列能够存储的最大项数
• 队列项大小（Item Size）：每个队列项占用的字节数
• 阻塞时间（Block Time）：任务在队列操作时的最大等待时间

2. 消息队列的创建

// 创建消息队列
QueueHandle_t xQueueCreate( UBaseType_t uxQueueLength,
                            UBaseType_t uxItemSize );

// 示例：创建一个能存储10个整数的队列
QueueHandle_t xIntegerQueue;
xIntegerQueue = xQueueCreate(10, sizeof(int32_t));

// 示例：创建一个能存储5个结构体的队列
typedef struct {
    uint8_t command;
    uint32_t parameter;
} Message_t;

QueueHandle_t xMessageQueue;
xMessageQueue = xQueueCreate(5, sizeof(Message_t));

3. 消息队列的操作函数

• 发送消息到队列尾：xQueueSend() 或 xQueueSendToBack()
• 发送消息到队列头：xQueueSendToFront()
• 从队列接收消息：xQueueReceive()
• 查看队列消息（不取出）：xQueuePeek()
• 重置队列：xQueueReset()
• 删除队列：vQueueDelete()

4. 使用示例

// 发送消息示例
void vSenderTask(void *pvParameters) {
    int32_t lValueToSend = 100;
    BaseType_t xStatus;

    while(1) {
        // 发送消息到队列，等待10个tick
        xStatus = xQueueSend(xIntegerQueue, &lValueToSend, 10);

        if(xStatus == pdPASS) {
            // 发送成功
            lValueToSend++;
        } else {
            // 发送失败（超时）
        }

        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

// 接收消息示例
void vReceiverTask(void *pvParameters) {
    int32_t lReceivedValue;
    BaseType_t xStatus;

    while(1) {
        // 从队列接收消息，无限等待
        xStatus = xQueueReceive(xIntegerQueue, &lReceivedValue, portMAX_DELAY);

        if(xStatus == pdPASS) {
            // 处理接收到的消息
            printf("Received: %d\n", lReceivedValue);
        }
    }
}

5. 消息队列的应用场景

1. 任务间数据传递：生产者任务产生数据，消费者任务处理数据
2. 事件通知：一个任务通知另一个任务某个事件已发生
3. 缓冲数据：在数据处理速度不匹配的任务间提供缓冲
4. 命令传递：发送命令和控制信息给其他任务

6. 重要注意事项

• 队列操作是线程安全的，多个任务可以同时访问同一个队列
• 队列满时发送操作会阻塞，队列空时接收操作会阻塞
• 可以设置阻塞时间为0实现非阻塞操作
• 使用 portMAX_DELAY 可以实现无限等待
• 队列创建后需要检查返回值是否为NULL

7. 队列与任务通知的比较

特性	消息队列	任务通知
存储容量	可配置多个项	单个值
数据类型	任意类型	32位值
阻塞机制	支持	支持
内存占用	较多	极少
性能	较慢	极快
适用场景	复杂数据传递	简单事件通知

消息队列是 FreeRTOS 中最灵活的任务间通信机制，适用于需要传递复杂数据或需要缓冲的场景。

信号量

简介：信号量是一种实现任务间通信的机制，可以实现任务间同步与互斥访问，常用于协助一组相互竞争的任务访问临界资源。在多任务系统中，各任务之间需要同步或互斥实现临界资源的保护，信号量功能可以为用户提供这方面的支持。

1. 信号量的基本概念与类型

信号量是一种用于任务间同步和互斥的机制，本质上是一个计数器，用于控制对共享资源的访问。FreeRTOS 提供了三种类型的信号量：

1. 二值信号量（Binary Semaphore）

   • 只有 0 和 1 两种状态
   • 常用于任务同步和互斥
   • 创建后初始值为 0

2. 计数信号量（Counting Semaphore）

   • 值可以在 0 到创建时指定的最大值之间变化
   • 用于管理多个相同的资源
   • 例如：停车场有 10 个车位，信号量初始值为 10，每进一辆车减 1，每出一辆车加 1

3. 互斥信号量（Mutex Semaphore）

   • 特殊的二值信号量，具有优先级继承机制
   • 用于解决优先级反转问题
   • 确保高优先级任务能够及时获取资源

2. 创建与使用信号量的核心 API 函数

创建信号量：

// 创建二值信号量
SemaphoreHandle_t xSemaphoreCreateBinary(void);

// 创建计数信号量
SemaphoreHandle_t xSemaphoreCreateCounting(
    UBaseType_t uxMaxCount,      // 最大计数值
    UBaseType_t uxInitialCount   // 初始计数值
);

// 创建互斥信号量
SemaphoreHandle_t xSemaphoreCreateMutex(void);

获取信号量（Take）：

BaseType_t xSemaphoreTake(
    SemaphoreHandle_t xSemaphore,  // 信号量句柄
    TickType_t xTicksToWait        // 等待时间（portMAX_DELAY 表示无限等待）
);

释放信号量（Give）：

BaseType_t xSemaphoreGive(
    SemaphoreHandle_t xSemaphore   // 信号量句柄
);

代码示例：使用二值信号量进行任务同步

// 全局信号量句柄
SemaphoreHandle_t xBinarySemaphore;

// 任务1：发送信号
void vTaskSender(void *pvParameters) {
    while(1) {
        // 执行一些操作
        vTaskDelay(pdMS_TO_TICKS(1000));

        // 释放信号量，通知任务2
        xSemaphoreGive(xBinarySemaphore);
        printf("信号已发送\n");
    }
}

// 任务2：等待信号
void vTaskReceiver(void *pvParameters) {
    while(1) {
        // 等待信号量，无限等待
        if(xSemaphoreTake(xBinarySemaphore, portMAX_DELAY) == pdTRUE) {
            printf("收到信号，开始处理\n");
            // 执行处理操作
        }
    }
}

// 主函数中创建信号量和任务
int main(void) {
    // 创建二值信号量
    xBinarySemaphore = xSemaphoreCreateBinary();

    // 创建任务
    xTaskCreate(vTaskSender, "Sender", 128, NULL, 2, NULL);
    xTaskCreate(vTaskReceiver, "Receiver", 128, NULL, 1, NULL);

    // 启动调度器
    vTaskStartScheduler();

    return 0;
}

3. 信号量的典型应用场景

1. 任务同步

   • 一个任务等待另一个任务完成某项操作
   • 例如：任务A完成数据采集后，通知任务B开始数据处理
   • 使用二值信号量实现

2. 资源互斥访问

   • 保护共享资源，防止多个任务同时访问
   • 例如：多个任务需要访问同一个串口或共享内存
   • 使用互斥信号量实现，避免优先级反转

3. 资源计数管理

   • 管理有限数量的相同资源
   • 例如：缓冲池管理、连接池管理
   • 使用计数信号量实现

4. 事件通知

   • 通知其他任务某个事件已发生
   • 例如：按键按下、定时器超时、数据到达
   • 使用二值信号量实现

使用注意事项：

• 获取和释放信号量必须成对出现
• 互斥信号量只能由获取它的任务释放
• 在中断服务程序中使用 xSemaphoreGiveFromISR() 和 xSemaphoreTakeFromISR()
• 避免信号量嵌套，防止死锁
• 合理设置等待超时时间，避免任务永久阻塞

信号量是 FreeRTOS 中非常重要的同步机制，合理使用信号量可以大大提高多任务系统的可靠性和效率。

PS:进程与线程的区别：

附录

进程与线程的区别

在操作系统中，进程（Process）和线程（Thread）是两个核心的并发执行概念，理解它们的区别对于掌握操作系统原理至关重要。

1. 基本定义

• 进程：是操作系统进行资源分配和调度的基本单位。每个进程都有独立的地址空间、数据栈和其他系统资源。
• 线程：是进程中的一个执行单元，是CPU调度和分派的基本单位。同一进程内的多个线程共享进程的资源。

2. 主要区别

对比维度	进程	线程
资源拥有	拥有独立的地址空间和系统资源	共享所属进程的资源
创建开销	较大（需要分配独立资源）	较小（共享进程资源）
通信方式	进程间通信（IPC）较复杂	线程间通信较简单（共享内存）
切换开销	上下文切换开销大	上下文切换开销小
独立性	相互独立，一个进程崩溃不影响其他进程	一个线程崩溃可能导致整个进程崩溃
并发性	进程间并发执行	线程间并发执行（更轻量）

3. 在FreeRTOS中的体现

FreeRTOS作为一个实时操作系统，主要使用**任务（Task）**的概念，这更接近于线程而非进程：

• FreeRTOS任务共享同一地址空间（类似于线程）
• 任务间通过队列、信号量等机制通信（类似于线程间通信）
• 没有传统意义上的进程隔离机制

4. 实际应用场景

• 使用进程的场景：需要高隔离性、安全性的应用（如浏览器标签页、虚拟机）
• 使用线程的场景：需要高效并发、共享数据的应用（如Web服务器、GUI应用）

5. 总结

进程提供了更好的隔离性和安全性，但开销较大；线程提供了更高的并发效率和资源共享能力，但需要更谨慎的同步管理。在嵌入式实时系统中，由于资源限制，通常采用类似线程的任务模型。

---
