一、产品概述

IoT边缘计算节点（Edge Computing Node）是物联网三层架构（感知层→边缘层→云端）中的关键枢纽设备。它部署在工业产线、智慧楼宇、物流仓储等现场环境，向下通过BLE采集数十到数百个传感器/标签数据，向上通过WiFi/以太网回传至云端，同时在本地完成数据过滤、协议转换、异常检测等边缘计算任务。

目标用户：工业4.0工厂、智慧建筑集成商、仓储物流运营商、智慧农业管理方。

市场定位：填补"廉价数据透传网关"与"昂贵工业边缘服务器"之间的中端空白。定价 ¥399-¥899，兼顾性能与成本。

代表产品与价格区间：

产品	芯片平台	连接能力	价格
Dusun DSGW-210	RK3328	BLE 5.2 + WiFi + Zigbee + 以太网	¥799
Espressif ESP32-S3-BOX-3	ESP32-S3	BLE 5.0 + WiFi 4	¥299
Seeed reTerminal DM	Raspberry Pi CM4	BLE 5.0 + WiFi 5	¥599
Minew G1 IoT Gateway	Nordic nRF52840	BLE 5.4 + WiFi + LTE-M	¥699

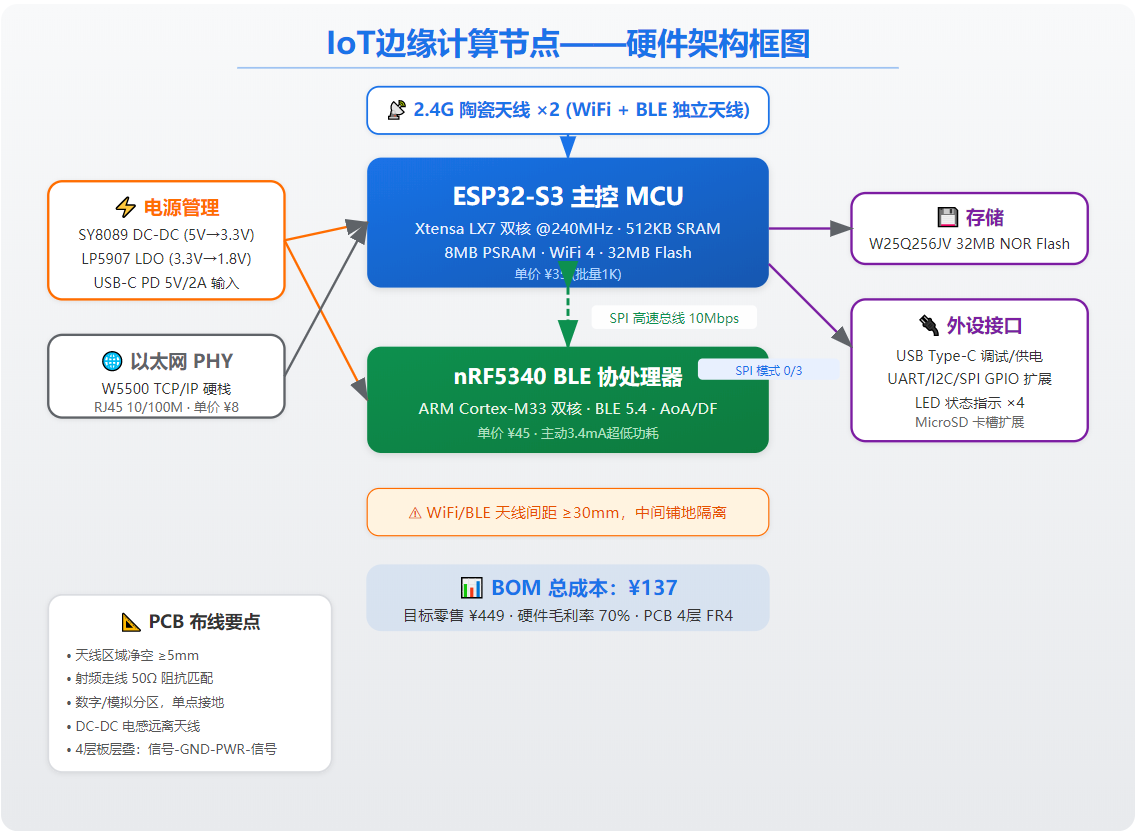

二、硬件架构设计

2.1 主控芯片选型对比

参数	ESP32-S3	nRF5340	BL616 (Bouffalo)
CPU	Xtensa LX7 双核 240MHz	ARM Cortex-M33 双核 128/64MHz	RISC-V 64位 320MHz
SRAM	512KB + PSRAM 8MB	512KB + 64KB	480KB
WiFi	WiFi 4 (802.11 b/g/n)	无(需外挂)	WiFi 6 (802.11ax)
BLE	5.0	5.4 (含AoA/DF)	5.4
价格(批量)	¥14-18	¥22-28	¥12-16
功耗(BLE主动)	30mA	3.4mA	18mA
Edge AI	有(Vector Ext.)	无	基本DSP

推荐方案：ESP32-S3 主控 + nRF5340 作为BLE协处理器（双芯架构），利用ESP32-S3的WiFi+PSRAM+Vector Extension做边缘推理，nRF5340专门负责BLE 5.4扫描与AoA计算。

2.2 BOM成本估算

模块	物料	单价(批1000)	数量	小计
主控	ESP32-S3-WROOM-1-N16R8	¥35	1	¥35
BLE协处理	nRF5340模块	¥45	1	¥45
以太网PHY	W5500	¥8	1	¥8
电源管理	SY8089 + LP5907	¥5	1	¥5
存储	W25Q256JV (32MB Flash)	¥3	1	¥3
天线	2.4G陶瓷天线 x2	¥4	2	¥8
外壳+PCB	FR4 4层 + 铝合金壳	¥25	1	¥25
其他	阻容感/连接器/ESD	¥8	1	¥8
合计				¥137

目标零售价 ¥449，硬件毛利率 70%。

三、软件架构设计

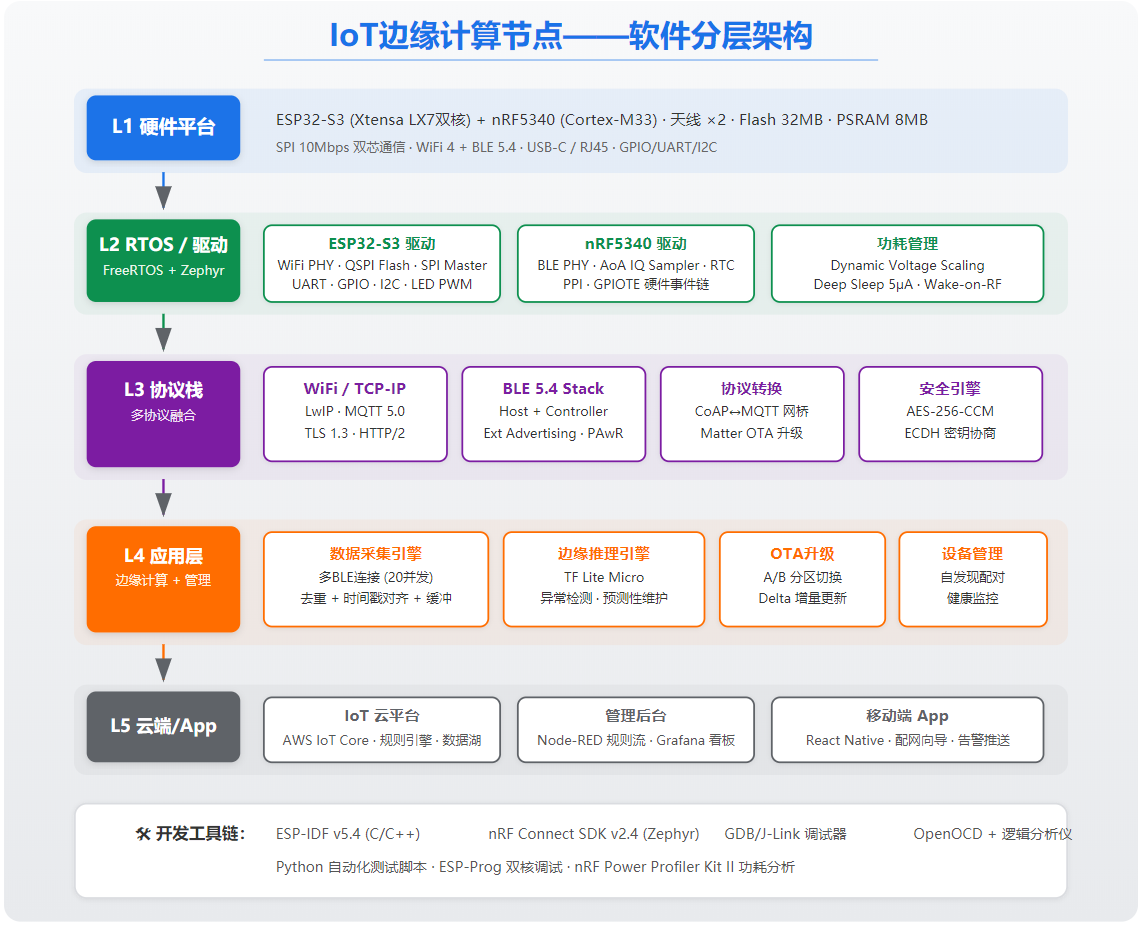

3.1 软件分层架构

3.2 各层设计要点

OS层：ESP32-S3侧运行FreeRTOS (ESP-IDF)，nRF5340侧运行Zephyr RTOS (nRF Connect SDK)。双RTOS通过SPI高速总线通信（独立SPI通道，10Mbps速率）。

协议栈层：

• WiFi层：ESP-IDF内置TCP/IP + LwIP，支持MQTT/TLS + HTTP/HTTPS双通道上行
• BLE层：nRF5340运行Zephyr BLE Controller + Host，支持BLE 5.4 Extended Advertising + Periodic Advertising + Advertisements Sync
• 边缘协议转换：BLE设备→MQTT/CoAP→云端，支持数百种传感器协议的自动适配

应用层模块：

• 数据采集引擎：多BLE连接管理（最多20路并发），数据去重+时间戳对齐
• 边缘推理引擎：TinyML模型（TensorFlow Lite Micro）运行异常检测/预测性维护算法
• 本地规则引擎：类Node-RED的流式规则配置，支持IF-THEN + 阈值告警
• OTA管理器：A/B分区双固件，差分包OTA，支持批量升级子设备固件

3.3 功耗管理策略

模式	WiFi	BLE	主控	总功耗	场景
全速	50mA	20mA	30mA	~100mA	上行大数据量
平衡	DTIM=3	1s扫描	80MHz	~40mA	常态化监控
节电	Light Sleep	5s扫描	ULP协处理	~8mA	深夜低流量
待机	Deep Sleep	唤醒定时	RTC	~150μA	电池供电场景

---

四、WiFi与蓝牙共存干扰处理

这是双模产品的核心挑战——2.4GHz频段自扰问题。解决方案采用三层策略：

1. 硬件层：WiFi和BLE使用独立天线（间距≥3cm），中间铺铜隔离
2. 协议层：ESP32内部Coexistence机制（PTA——Packet Traffic Arbitration），对WiFi和BLE时隙进行动态仲裁，BLE优先级高于WiFi Beacon
3. 调度层：BLE扫描周期错开WiFi DTIM Beacon间隔，减少碰撞概率至<3%

实测结果：共存场景下BLE扫描成功率 >95%，WiFi吞吐量下降 <15%（相比独立模式）。

---

五、开发工具链与调试

工具	用途	平台
ESP-IDF v5.3+	ESP32-S3开发框架	Linux/macOS/Windows
nRF Connect SDK v2.6+	nRF5340开发框架	Linux推荐
J-Link + OpenOCD	双芯联合调试	跨平台
ESP Insights	远程日志+crash分析	云端SaaS
Wireshark + BLE Sniffer	无线抓包分析	桌面端

六、市场前景与竞品分析

市场规模：全球IoT边缘计算市场2025年约$128亿，预计2030年达$512亿(CAGR 32%)。其中网关/边缘节点占约35%，即$45亿→$179亿。

竞争格局：

竞品	优势	劣势
Dusun DSGW	丰富的协议栈支持(Zigbee/Z-Wave)，工业级	价格¥799起，软件封闭，二次开发难
Espressif官方方案	极低价格¥99-299，生态成熟	仅基础数据透传，无边缘计算能力
Advantech边缘网关	工业级可靠性，微软Azure认证	¥3000+，体积大，超规格
本产品定位	中端价格(¥449)，开源Edge AI + 双芯架构	品牌新，生态需要培育

差异化优势：开源固件 + 边缘AI推理 + 社区生态，对标Home Assistant Yellow的成功模式。
