本地回环地址127.0.0.1

127.0.0.1属于特殊IP地址，是IPv4协议中的本地回环地址，所有发往该地址的数据包均由操作系统内核直接环回至本地，不会经过物理网卡或外部网络。中文名称为"回送地址"，外文名称为"localhost"，在操作系统hosts文件中通常将localhost与127.0.0.1绑定在一起。

用途

• 1. 网络协议测试：常用"ping 127.0.0.1"命令测试本机TCP/IP协议簇是否正确安装，能ping通说明网卡和IP协议安装正常。
• 2. 本地服务访问：某些应用程序在同一台机器上运行时，可将服务器IP地址设为127.0.0.1调用本机资源，无需外部网络连接。
• 3. 安全隔离：将服务绑定到127.0.0.1可起到安全保护作用，仅接受本机发起的连接请求，外部设备无法访问。

与localhost的关系

• 1. 实质等价：对应大多数用户来说，localhost实质上就是指向127.0.0.1这个本地IP地址，二者在功能上可以互换使用。
• 2. 技术差异：127.0.0.1是确定的IP地址无需解析，localhost是需要通过hosts文件或DNS解析的主机名，可能存在被篡改的风险。
• 3. 使用建议：日常开发推荐使用localhost(享受浏览器安全上下文)，调试或配置时使用127.0.0.1(稳定可靠)。

IP地址

IP地址由两部分组成，网络地址和主机地址。网络地址表示其属于互联网的哪一个网络，主机地址表示其属于该网络中的哪一台主机。IP地址根据网络号和主机号分为A、B、C三类及特殊地址D、E。全0和全1的都保留不用。

• A类：第一个字节为网络号，后三个字节为主机号。该类IP地址的最前面为"0"，所以地址的网络号取值于1~126之间。一般用于大型网络。
• B类：前两个字节为网络号，后两个字节为主机号。该类IP地址的最前面为"10"，所以地址的网络号取值于128~191之间。一般用于中等规模网络。
• C类：前三个字节为网络号，最后一个字节为主机号。该类IP地址的最前面为"110"，所以地址的网络号取值于192~223之间。一般用于小型网络。
• D类：是多播地址。该类IP地址的最前面为“1110”，所以地址的网络号取值于224~239之间。一般用于多路广播用户。
• E类：是保留地址。该类IP地址的最前面为"1111"，所以地址的网络号取值于240~255之间。
• 回送地址：127.0.0.1 ，一般用于测试使用，常用于网站建设。

双绞线

当高频电信号通过铜导线传输时，变化的电流会产生变化的磁场，从而在周围的空间和邻近导线上感应出不需要的噪声电压。

双绞线就是把两根导线紧紧缠绕在一起。这意味着干扰磁场在一个绞合周期内，感应出的电动势方向相反、大小几乎相等，相互抵消，从而大幅度削弱共模干扰。

在实际网线内部，四对线彼此紧挨着并行延伸。如果所有线对采用相同的绞距，那么感应干扰也会同步；为了打破这种同频共振，引入"不等绞距"原则。

随着网络速率从百兆跨越到千兆乃至万兆，对线缆内部结构控制的精度要求也呈指数级上升。超五类主要依靠严格控制四对线的绞距组合来抑制近端串扰；而到了六类线阶段，由于工作频率提升至250MHz，依靠不等绞距已经难以应付极高频下的线间泄露，物理结构上往往加入了十字骨架。将四对线物理隔开，固定了它们之间的几何位置，防止线对在受到外力挤压时发生变形而导致绞距失效。

串行通信

串口通信是一种通过单一数据线逐位传输信息的异步通信方式，依赖于起始位、数据位、校验位和停止位构成的数据帧；RS-232、RS-485与USB-to-Serial是三种最广泛的串行通信方式。

RS232通讯

RS-232是最早被标准化的串行通信接口之一，该标准采用点对点全双工通信模式，使用独立的发送(TXD)、接收(RXD)和地线(GND)构成基本通信链路。可选引脚如RTS、CTS、DTR、DSR等用于硬件流控，提升数据完整性。

• 逻辑'1'电平：  -3V~-15V
• 逻辑'0'电平：  +3V~+15V
• 最大传输距离： ≤15m(典型)
• 支持波特率：    1200bps ~ 115200bps

应用局限性：

• 注：由于RS-232使用负逻辑，负电压表示"1"，与其他数字系统正逻辑不兼容，通讯时需要加电平转换芯片(如MAX232或SP3232)；
• 通信距离短；
• 抗共模干扰能力差(因无差分信号)
• 不支持多设备挂载(仅点对点)
• 功耗较高(需±12V电源供电)；

485通讯

RS-485，是一种更为现代化的工业级串行通信标准。RS是Recommended Standard的缩写，就是推荐标准意思；485是标准识号。1983年，RS-485通讯接口被电子工业协会(Electronics Industries Association EIA)批准为一种通讯接口标准。

RS-485采用差分电压传输，即利用两根信号线A(+)和B(-)之间的电压差来表示逻辑状态。通信基本流程：发送端驱动器将TTL电平转换为差分信号，经双绞线传输后，接收端比较器恢复原始数据。

• VA > VB时，表示逻辑"0"；
• VA < VB时，表示逻辑“1”；

RS-485的电气参数为：

• 差分电压范围为±1.5V ~ ±6V；
• 共模电压范围为-7 ~ +12V；
• 可支持32个多点拓扑连接，见下面的网络拓扑图。
• 最小差分电压容限：200mV；(接收电路：如果Vab≥200mV，识别为'1'，Vab≤-200mV，识别为逻辑'0'。)
• 其它：信号A空闲时为高电平(485_A+)，信号B空闲时为低电平(485_B-)。

为什么是32个？和发送电路的驱动能力有关，接收端输入阻抗并非理想的高祖，而是12kΩ；32个相当于32个阻抗并联：R = 12000/32 = 375Ω.

USB-to-Serial桥接芯片的工作机制

随着个人计算机逐步淘汰原生串口(COM口)，USB-to-Serial转换器应用而生。FT232RL,CH340G,CP2102；

原理：USB-to-Serial本质上是一个协议转换器，负责将USB协议栈的数据包解析为UART帧格式：

1. USB接口控制器：处理USB枚举、描述符读取和端点管理；
2. FIFO缓冲区：暂存待发送或接收的数据；
3. UART引擎：执行起始位、数据位、校验位、停止位的组装与拆解；
4. 电平转换电路：输出3.3V或5V TTL电平，部分型号支持RS-232电平输出。

其它参考查阅

电平转换电路设计：

• 电源隔离：使用光耦或磁耦隔离防止地环路；
• 电平匹配：确保输入/输出电压与上下游器件兼容；
• 浪涌保护：TVS二极管吸收瞬态高压。

串口帧结构

一个完整的UART(通用异步收发器)数据帧通常由几部分：起始位、数据位、可选的奇偶校验位、停止位。现代大多数设备遵循8-N-1(8数据, 无校验, 1停止)

1. T->>R：空闲(高电平)
2. T->>R：起始位(低电平，1bit)
3. T->>R：数据位D0-D7(LSB先行)
4. T->>R：奇偶校验位(可选)
5. T->>R：停止位(高电平，1/1.5/2bit)
6. T->>R：空闲(高电平)

数据位长度(7/8位选择)

数据位长度决定了传输的有效信息量，常见是7位或8位。8位恰好对应1个字节(Byte)，而7位模式主要兼容早期ASCII编码系统(7位表示128个字符)

奇偶校验位生成原理及检测

奇偶校验是一种简单的错误检测机制，用于发现单比特错误。它通过在数据位后附加一个校验位，使得整个数据中"1"的个数满载预设条件：

• 偶校验(Even Parity)：使总"1"数为偶数；
• 奇校验(Odd Parity)：使总"1"数为奇数；

比如发送数据为0x5A(二进制01011010)，其中含4个"1"(偶数)。若启用偶校验，则校验位为0；若启用奇校验，则校验位为1.接收端在收到数据后重新计算"1"的数量，并与接收到的校验位比较。如果不符，则判定发生了传输错误。

波特率匹配与误差容忍度

波特率(Baud Rate)是指单位时间内传输的符号数，对于UART而言，每个符号代表一个比特，故波特率等于比特率(bits/s)。常见的波特率有9600, 19200, 38400, 57600, 115200等。过高或过低的波特率都可能导致问题，尤其是在晶振精度有限或线路质量不佳的情况下。

异步串口通信对波特率误差有一定的容忍度，通常要求：

• 发送端和接收端的波特率差异不超过2-3%
• 累计误差不超过半个位时间
• 例如115200bps时：允许误差范围：±3456bps (3%)，10位帧(1字节)累计误差需<4.34us
• 115200bps理论周期8.68us，若实际8.70us (+0.23%误差)，10位累积误差：0.23*10=2.3%，50位累积误差：0.23%*50 = 11.5% (超过安全阈值)

波特率	理论周期	波特率允许误差	累计允许误差
9600	104.16us	±288bps(101.13us~107.39us)	52.08us
14400	69.44us	±432bps(67.42us~71.59us)	34.72us
19200	52.08us	±576bps(50.56us~53.69us)	26.04us
38400	26.04us	±1152bps(25.28us~26.84us)	13.02us
56000	17.85us	±1680bps(17.33us~18.41us)	8.9us
57600	17.36us	±1728bps(16.85us~17.89us)	8.68us
115200	8.68us	±3456bps(8.42us~8.95us)	4.34us

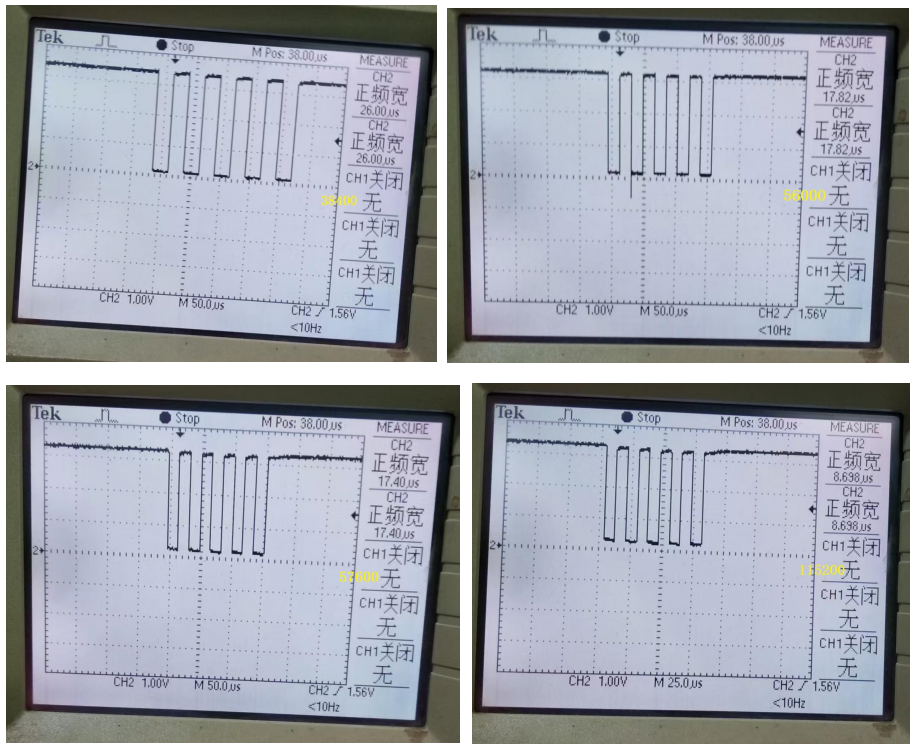

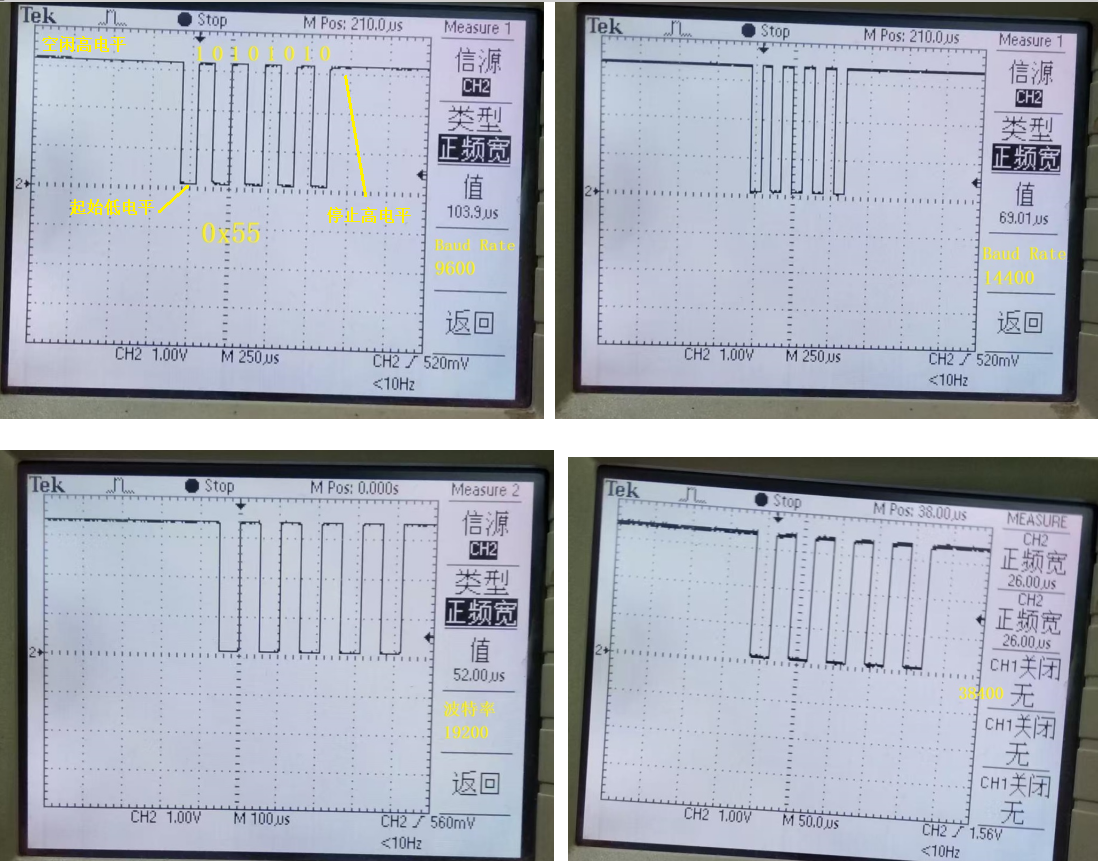

波特率脉宽

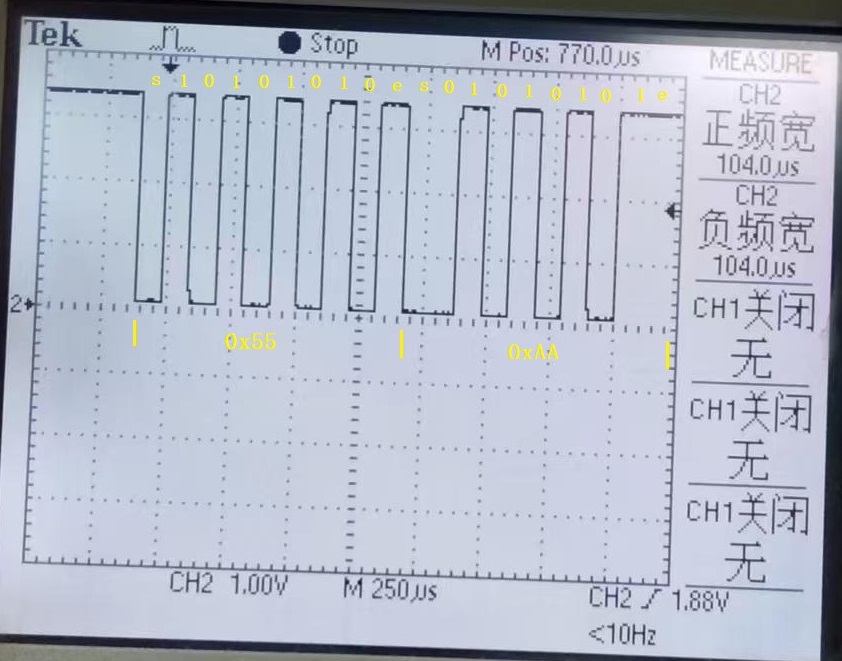

多个字节

波特率计算公式

位时间计算：位时间 = 1 / 波特率

以115200bps为例：位时间= 1 / 115200 ≈ 8.68us(微秒)，这个时间决定了：

• 发送端：每位电平保持的持续时间
• 接收端：采样点的间隔时间

软件实现

1. 定时器基础

定时器16位重载模式
定时器1T模式，加1时间是1/FOSC(11.0592MHz对应是0.0904us)
16位最大计数值是0xFFFF(65536*0.0904us=5924.4544us=5.9244544ms)
比如我们定时1ms，要计数1000us/0.0904us = 11061.9 取11062(0x2B36)
定时器重载值Vload = 65536-11062 = 54474(D4CA)
伪代码：Vload = 65536-(延时/(1/FOSC))=(65536-FOSC*延时)
程序实现：

#define FOSC 11059200   //1/FOSC单位是s
#define T1MS (65536-FOSC/(1000))   //FOSC(s)*0.001s
TL0 = T1MS;
TH0 = T1MS >> 8;

2. 定时器基础-定时波特率，以9600为例，104us

#define T1MS (65536-FOSC*104/1000000))     //64386
TL0 = T1MS;
TH0 = T1MS >> 8;
