目  录

摘要

1 绪论

1.1 选题背景与意义

1.2国内外研究现状

1.3论文结构与章节安排

2 助农服务平台系统分析

2.1 可行性分析

2.1.1 技术可行性分析

2.1.2 经济可行性分析

2.1.3 操作可行性分析

2.2 系统功能分析

2.2.1 功能性分析

2.2.2 非功能性分析

2.3 系统用例分析

2.4 系统流程分析

2.4.1数据流程

2.4.2业务流程

2.5本章小结

3 助农服务平台系统总体设计

3.1 系统功能模块设计

3.2 数据库设计

3.2.1 数据库概念结构设计

3.2.2 数据库逻辑结构设计

3.3本章小结

4 助农服务平台系统详细设计与实现

4.1前台用户功能模块

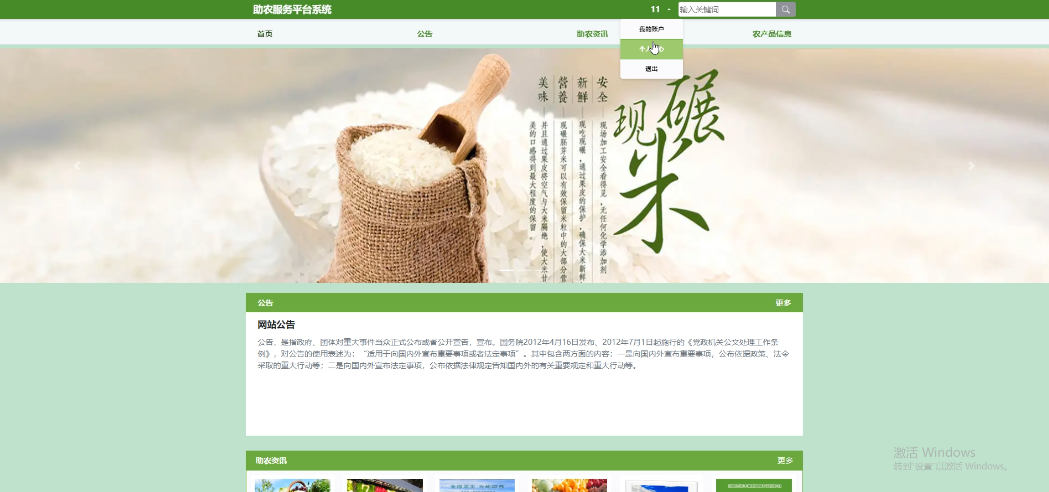

4.1.1 前台首页界面

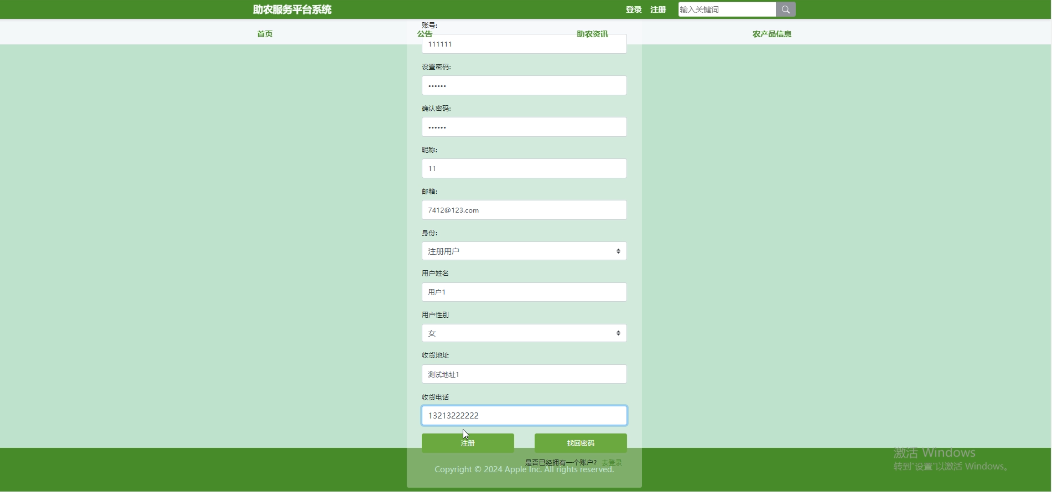

4.1.2 用户注册界面

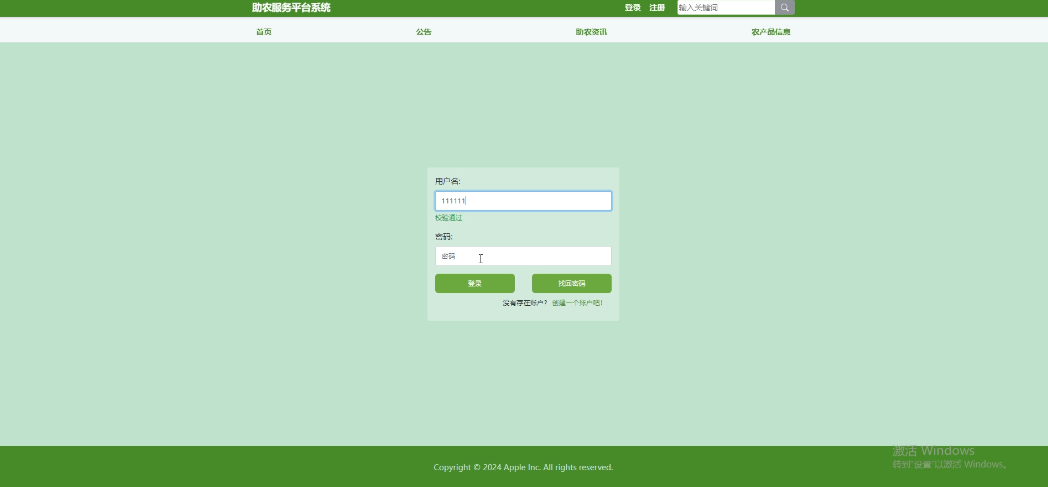

4.1.3 用户登录界面

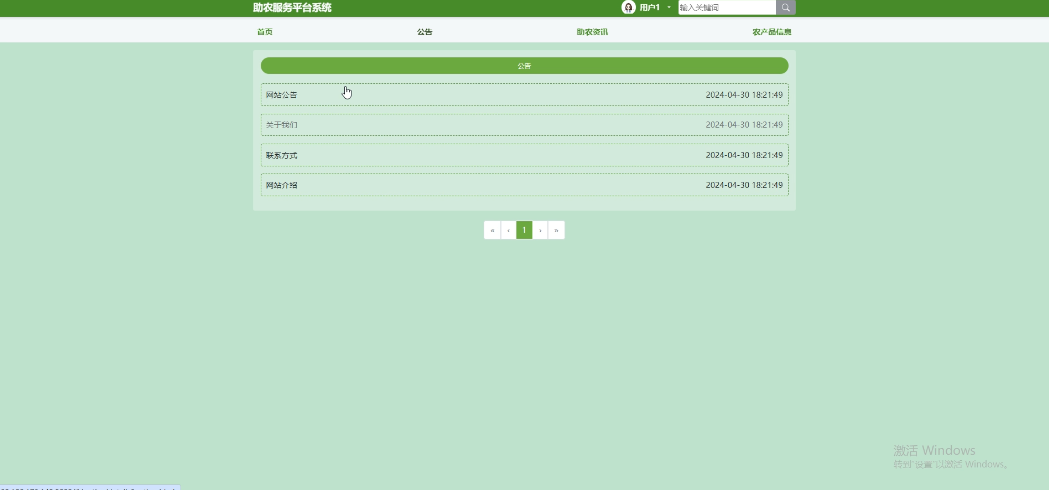

4.1.4 公告界面

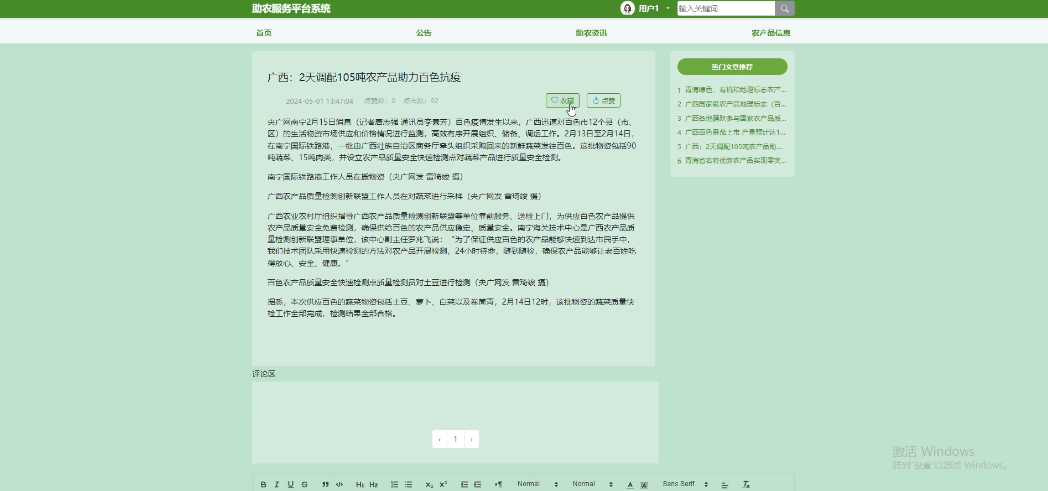

4.1.5助农资讯界面

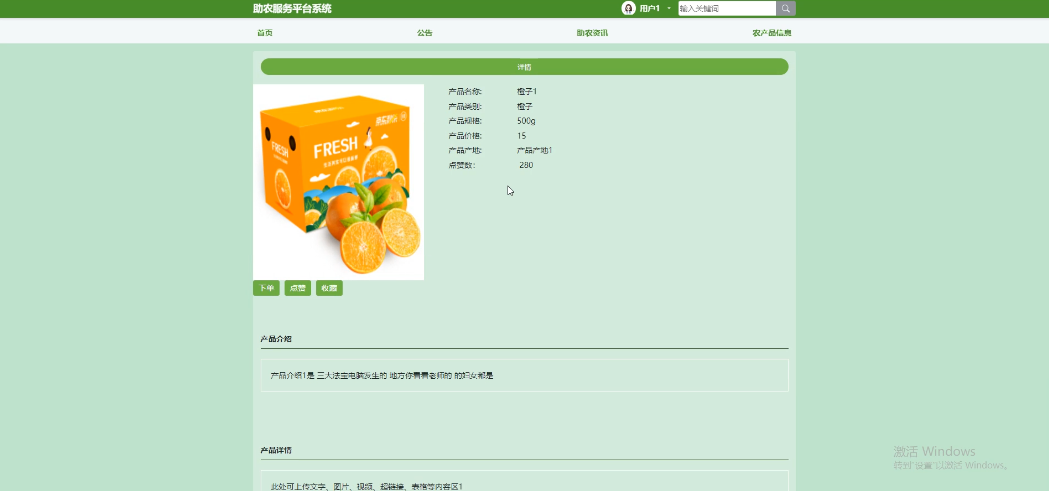

4.1.6农产品信息界面

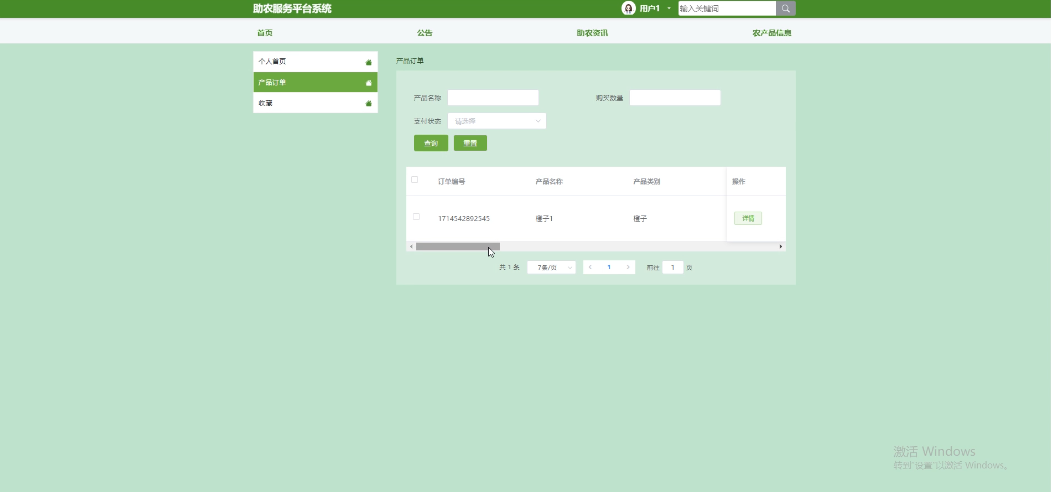

4.1.7个人中心界面

4.2后台功能模块

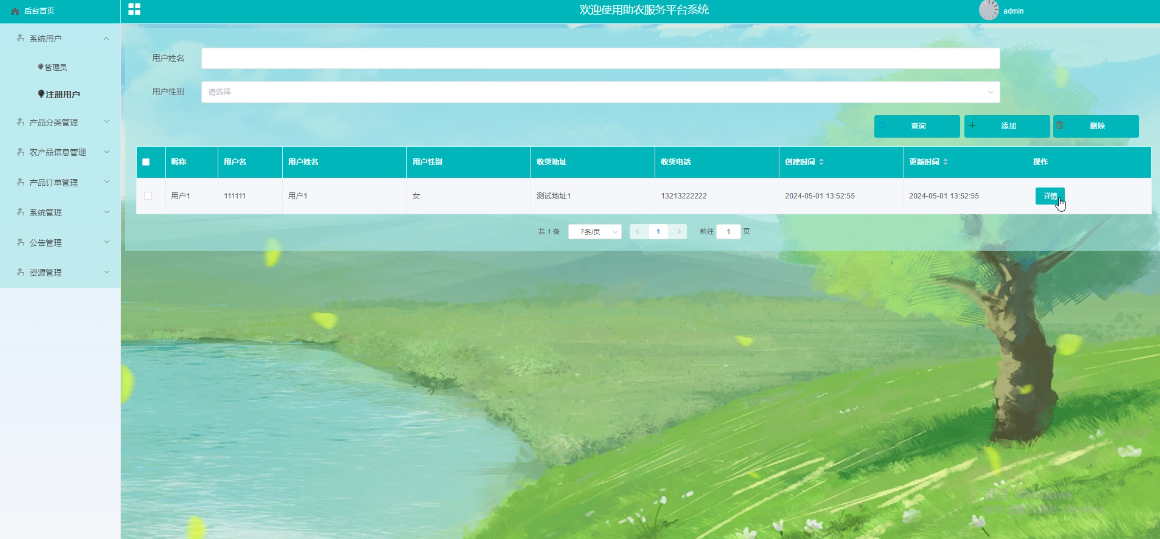

4.2.1系统用户界面

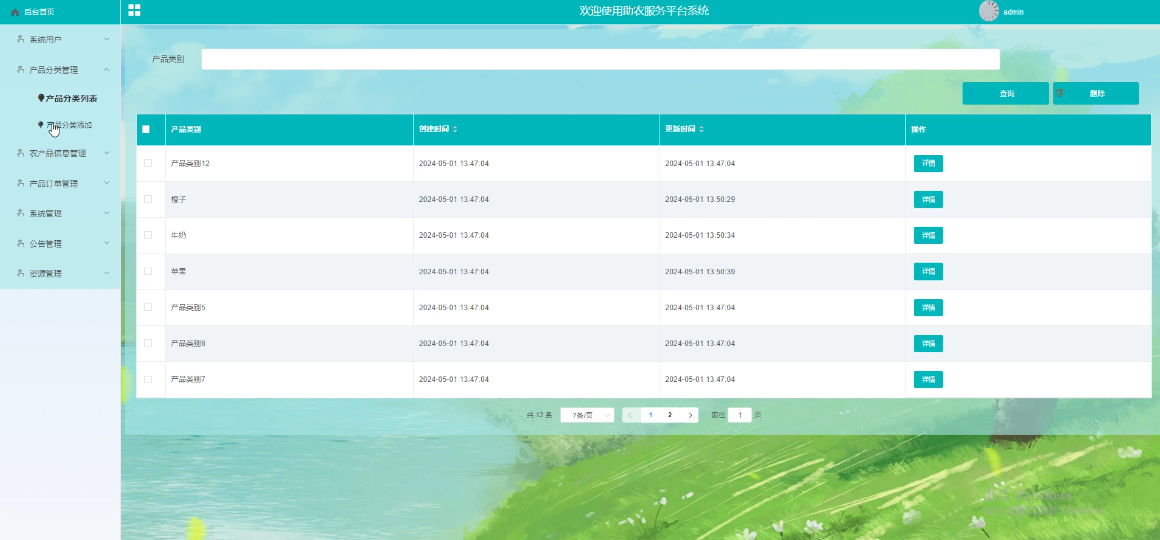

4.2.2 产品分类管理界面

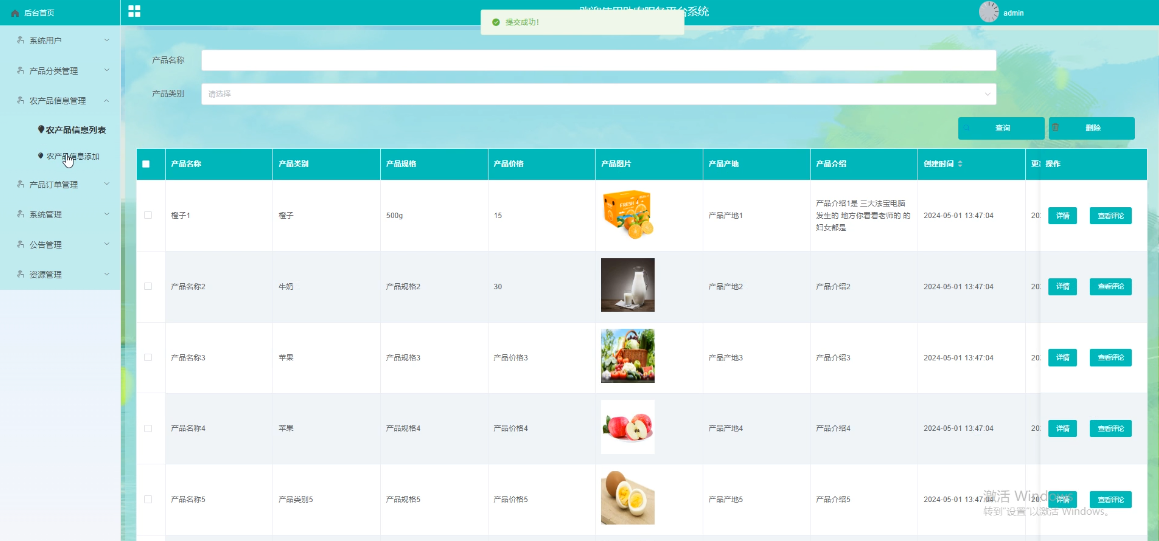

4.2.3农产品信息管理界面

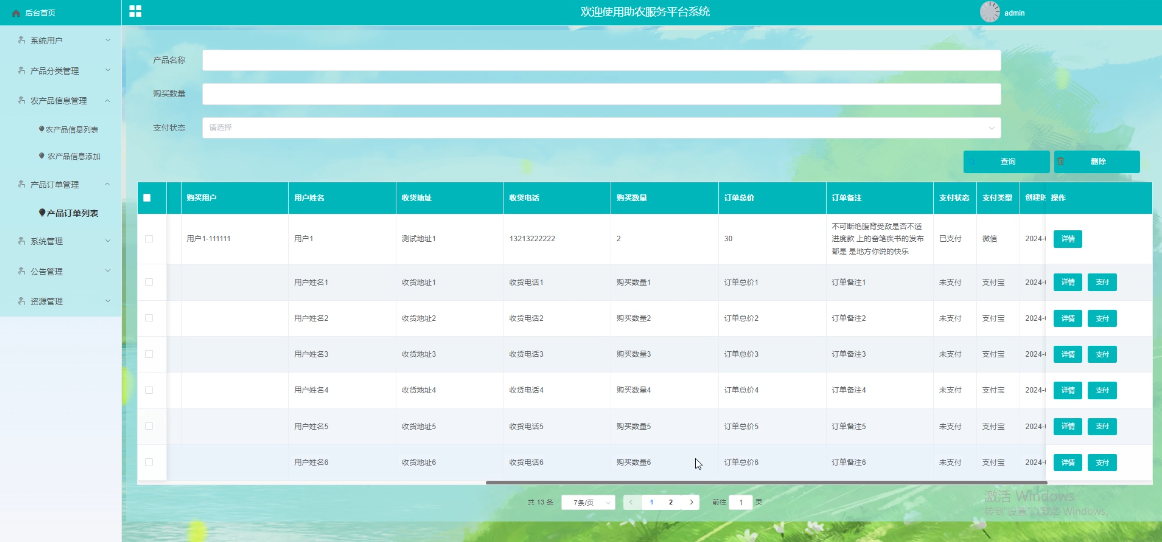

4.2.4产品订单管理界面

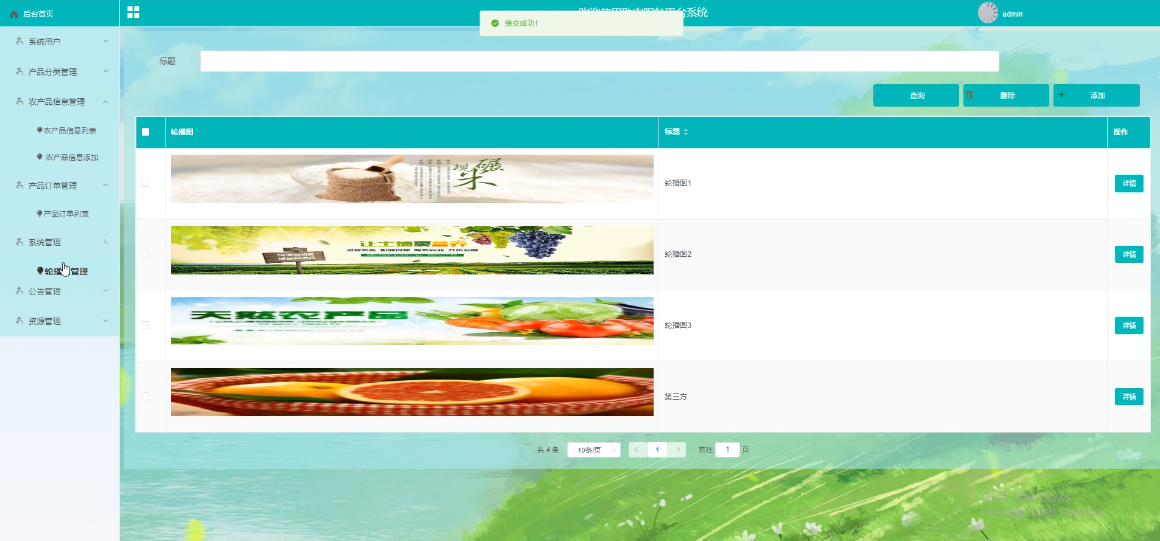

4.2.5系统管理界面

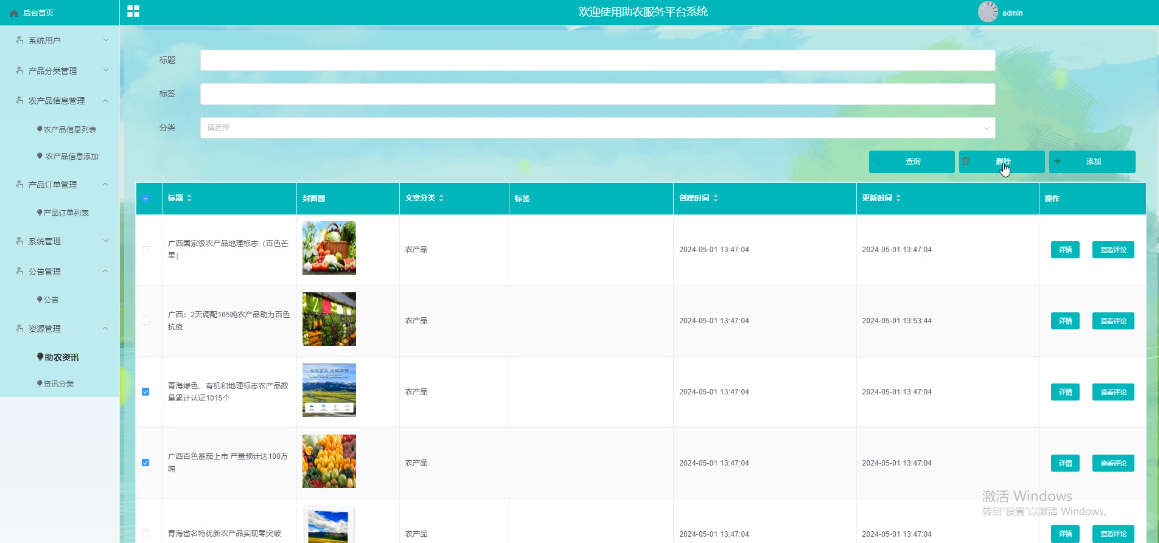

4.2.6 资源管理界面

5系统评估与测试

5.1 系统测试意义

5.2 系统测试方法

5.3 系统测试用例

5.4 系统测试结果

结论

参考文献

致  谢

摘要

农业是国民经济的重要组成部分，而随着科技的发展，助农服务平台成为解决农业生产和农民生活问题的重要途径。本论文针对现有农业生产中信息不对称、资源配置不均等问题，基于Spring Boot框架设计和实现了一套助农服务平台系统。

系统主要实现过程包括需求分析、系统设计、数据库构建、前后端开发以及测试与部署。在需求分析阶段，通过调研农民需求和市场情况，明确了系统功能模块和用户需求。在系统设计阶段，采用了Spring Boot框架，结合微服务架构设计了系统的整体框架，保证系统的高可用性和可扩展性。在数据库构建阶段，设计了合理的数据表结构以支持系统各项功能的实现。最后，在测试与部署阶段，通过单元测试、集成测试等手段验证系统的功能完备性和稳定性，并将系统部署到服务器上，以供用户访问和使用。

系统开发的技术主要包括SpringBoot框架、MySQL数据库、HTML、CSS、JavaScript等前端技术，以及集成开发环境IntelliJ IDEA、版本控制工具Git等。开发环境为Windows操作系统，采用敏捷开发方法，以提高开发效率和系统质量。通过该系统的设计与实现，可以为农民提供便捷的服务，促进农业产业的发展，推动农村经济的繁荣。

关键词：农产品销售；Spring Boot；Java；助农服务平台系统

Abstract

Agriculture is an important component of the national economy, and with the development of technology, agricultural service platforms have become an important way to solve the problems of agricultural production and farmers' lives. This paper focuses on the problems of information asymmetry and uneven resource allocation in existing agricultural production, and designs and implements a set of agricultural assistance service platform system based on the Spring Boot framework.

The main implementation process of the system includes requirement analysis, system design, database construction, front-end and back-end development, as well as testing and deployment. In the demand analysis stage, by conducting research on the needs of farmers and market conditions, the system's functional modules and user needs were clarified. In the system design phase, the Spring Boot framework was adopted, combined with the microservices architecture to design the overall framework of the system, ensuring high availability and scalability. In the database construction phase, a reasonable data table structure was designed to support the implementation of various system functions. Finally, during the testing and deployment phase, the completeness and stability of the system's functionality are verified through unit testing, integration testing, and other means, and the system is deployed to the server for user access and use.

The technology for system development mainly includes front-end technologies such as SpringBoot framework, MySQL database, HTML, CSS, JavaScript, as well as integrated development environment IntelliJ IDEA and version control tool Git. The development environment is Windows operating system, adopting agile development methods to improve development efficiency and system quality. Through the design and implementation of this system, convenient services can be provided to farmers, promoting the development of agricultural industries and promoting the prosperity of rural economy.

Keywords:Agricultural product sales; Spring Boot; Java; Agricultural assistance service platform system

1 绪论

1.1 选题背景与意义

随着信息技术的快速发展和互联网的普及，电子商务已经成为推动农业现代化和农村经济发展的重要手段之一。然而，在农村地区，尤其是在农民与城市市场之间的信息不对称、物流不畅等问题仍然存在，制约了农产品的销售和农民收入的提高。因此，建立一个基于现代信息技术的助农服务平台系统，有助于解决这些问题，促进农产品的销售和农民收入的增加。

本研究旨在设计和实现一种助农服务平台系统，以解决农民面临的信息不对称、销售渠道不畅等问题，促进农村地区的农业生产和经济发展。通过搭建一个信息共享的平台，使农民能够及时获取市场信息、政策法规等相关信息，提高农业生产的决策水平；建立起一套完善的农产品销售渠道，帮助农民将产品直接销售给消费者，提高产品的附加值和农民的收入水平。因此，建立助农服务平台系统具有重要的理论和实践意义，对于推动农业现代化、促进农村振兴具有积极的推动作用。系统可以促进农村地区的农业产业升级和现代化发展，提高农产品的质量和竞争力；也可以带动农村地区的经济发展，增加农民的收入，改善农村居民的生活水平。本系统的研究推动了信息技术在农业领域的应用和创新，促进农业现代化进程；加强农村地区与城市的联系和合作，促进城乡一体化发展。

1.2国内外研究现状

随着全球人口的不断增长和城市化进程的加速，农业生产面临着日益严峻的挑战。农业是许多国家的支柱产业之一，而农民的收入和生活质量直接关系到国家的粮食安全和经济发展。然而，传统的农业生产模式面临诸多问题，包括生产效率低下、信息不对称、市场营销困难等。为了解决这些问题，助农服务平台系统应运而生。

在中国，随着互联网技术的不断普及和农业信息化的推进，助农服务平台系统得到了快速发展。这些平台通过整合农业生产、销售、物流等环节，为农民提供全方位的服务和支持。例如，阿里巴巴的农村淘宝、京东的农业众筹平台等，都为农民提供了便捷的销售渠道和资金支持，促进了农产品的流通和销售。

此外，一些研究机构和高校也在助农服务平台系统领域进行了一系列的研究与探索。他们通过大数据分析、物联网技术等手段，为农民提供精准的种植技术指导、市场需求预测等服务，提高了农业生产的效率和质量。

在国外，助农服务平台系统同样受到了广泛关注和研究。一些发达国家如美国、欧洲国家等，通过政府支持和企业投资，建立了一系列完善的助农服务平台系统，为农民提供了从种植到销售的一站式服务。同时，一些发展中国家也在借鉴和引进国外的先进技术和经验，助力本国农业的发展。

总的来说，国内外对助农服务平台系统的研究主要集中在优化农业生产链、提高农产品质量、拓展销售渠道等方面，为农业现代化和农民增收致力于不懈的探索和努力。

1.3论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章：引言。此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章：系统需求分析。章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章：系统概要设计。主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章：系统实现。根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 助农服务平台系统分析

系统需求分析是系统开发的一个关键环节，它在系统的设计和实现上起到了一个承上启下的位置。系统需求分析是对所需要做的系统进行一个需求的挖掘，如果分析的准确可以精准的解决现实中碰到的问题。如果分析不到位会影响后期系统的实现。一个系统的优秀程度需求分析也是占据了非常大的比例，如果需求分析不到位，后面的系统设计要实现就是一个偏离导航的设计。

2.1 可行性分析

可行性分析是系统分析的第一步，通过可行性分析我们可以得出系统是不是值得开发，如果系统的开发是不可信的，那么就没有必要再进行下面的操作，对于本助农服务平台系统在可行性方面进行了技术、经济以及操作的分析。

2.1.1 技术可行性分析

助农服务平台系统的设计与实现是一个基于Web的交易、信息管理平台，我们在实现这个系统所采用的技术方案是基于Java语言，采用的是比较流行的Spring Boot框架以及MySQL数据库，在大学的学习中这几门课程都已经学过，而且自己也用这些技术开发过小的项目，在平时的课程设计以及作业也经常用到Java和MySQL，在技术上实现自己的自主开发是可行的。

2.1.2 经济可行性分析

在经济可行性方面，助农服务平台系统所需的开发软件和工具，如IDEA、Tomcat和MySQL等，都是免费且开源的，无需额外费用。此外，这些工具易于获取和操作，降低了开发成本。而且，随着助农服务平台系统的运营和发展，可以通过广告推广、会员服务等方式实现收益，增加项目的经济可行性。

2.1.3 操作可行性分析

在操作可行性方面，我们参考了其他成功案例，并对用户界面和功能进行了系统分析。通过以人为本的设计原则，简化了操作流程，使得具备基本计算机知识的用户能够轻松上手。同时，我们也提供了清晰的用户指南和帮助文档，以支持用户的操作和使用。

2.2 系统功能分析

2.2.1 功能性分析

助农服务平台系统我划分为了普通用户模块和管理员模块这两大部分。

普通用户模块：

（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现农产品购买等操作，就必须有这个系统的账号，如果没有账号的话，可以注册用户进行相关的操作，同时用户还可以通过“我的”这个按钮对个人信息以及操作的信息进行管控。

（2）查看助农服务平台系统的首页信息：助农服务平台系统的首页信息包含了首页、公告、助农资讯、农产品信息等。

（3）公告：当用户点击“公告”这一菜单按钮，会显示管理员在后台发布的所有的公告信息，可以查看详情。

（4）助农资讯：当用户点击“助农资讯”这一菜单按钮，会显示管理员在后台发布的所有的助农资讯，可以查看详情，进行收藏、点赞、评论等。

（5）农产品信息：用户可以查看农产品信息，在查询到自己想要了解的农产品信息的时候，可以进入查看详细的介绍包括产品名称、产品类别、产品规格、产品产地、产品介绍、产品详情等信息。在农产品信息详情这个界面，同时支持用户对喜欢的农产品信息进行下单、评论、点赞和收藏操作。

（6）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改进行管控。

（7）个人中心：普通用户点击右上角的“用户名”，然后点击“个人中心”可对个人首页、产品订单和自己收藏的信息进行管理。

管理员管理模块：

（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。

（2）系统用户：管理员可以对助农服务平台系统中的管理员和普通用户信息进行增删改查。

（3）产品分类管理：管理员点击“产品分类管理”菜单可以对农产品信息的分类进行增删改查。

（4）农产品信息管理：管理员点击“农产品信息管理”会显示出所有的农产品信息，支持输入关键字对农产品信息进行查询，如果想要添加新的农产品信息，点击“添加”按钮，输入详细信息，点击“提交”按钮就可以添加了，同时可以选择某一条农产品信息，点击“删除”进行删除，也可以对用户提交的农产品信息评论的信息进行管控。

（5）产品订单管理：管理员可以对所有用户在农产品信息模块提交的产品购买订单信息进行审核管理，可以进行支付信息添加。

（6）系统管理：管理员点击“系统管理”菜单可以对首页展示的轮播图进行管理。

（7）公告管理：管理员点击“公告管理”菜单可以查看到系统中的所有公告信息信息，对已经存在的公告信息，管理员可以修改，也可以添加新的公告信息或者删除公告信息。

（8）资源管理：管理员可以对助农服务平台系统前台展示的助农资讯以及助农资讯所属的分类进行管控。

2.2.2 非功能性分析

 非功能性分析旨在评估助农服务平台系统的非功能需求和性能要求。通过对性能、可靠性、安全性、可用性和扩展性等方面进行评估，确保平台能够满足用户和系统运行的要求。具体如下2-1表格中：

表2-1助农服务平台系统非功能需求表

非功能性要求	说明
性能	评估响应时间、并发用户数、吞吐量等指标，以确保平台稳定高效地运行。
可靠性	评估系统的稳定性、容错能力和数据完整性，保障系统在故障情况下正常运行。
安全性	评估用户身份认证、数据加密和访问控制等，保护用户信息和交易的安全。
可用性	评估系统的稳定性、故障处理能力和用户界面友好性，提供良好的用户体验。
扩展性	评估系统的可扩展性和灵活性，以便根据需求进行功能扩展和升级。

2.3 系统用例分析

助农服务平台系统的完整UML用例图分别是图2-1和2-2。

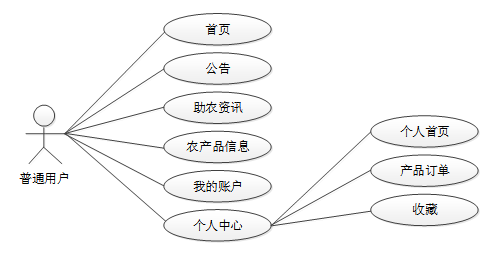

图2-1就是普通用户角色的用例展示。

图2-1 助农服务平台系统普通用户角色用例图

图2-2就是管理员角色的用例展示。

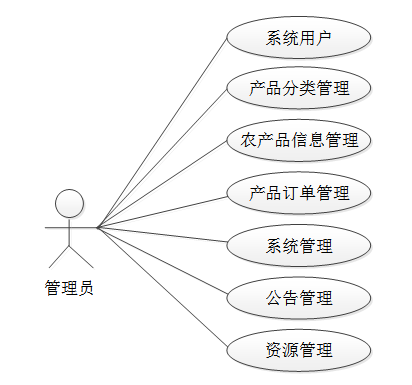

图2-2助农服务平台系统管理员角色用例图

2.4 系统流程分析

2.4.1数据流程

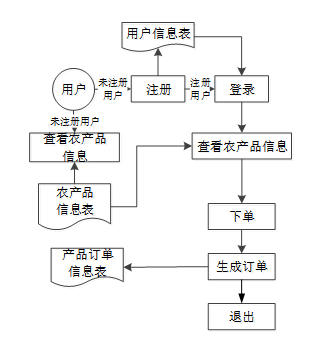

助农服务平台系统主要的目的就是实现对农产品信息的在线下单交易，图2-3就是系统的数据流图。

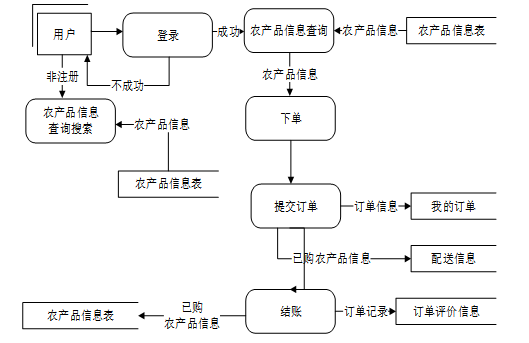

图2-3 农产品信息下单操作展开图

2.4.2业务流程

分析完助农服务平台系统的数据流，接下来我们来看系统的业务流程，图2-4就是业务流程图：

图2-4 业务流程图

2.5本章小结

本章主要通过对助农服务平台系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个助农服务平台系统要实现的功能。同时也为助农服务平台系统的代码实现和测试提供了标准。

3 助农服务平台系统总体设计

经过上述的需求分析过后，已经明确了助农服务平台系统的功能需求。针对各个功能需求，制定相应的技术方法与思路进行设计与实现。另外本章将以需求分析为基准，介绍系统中重要的实体类数据，确定各个功能之间的数据表关系，由此来完成数据库表设计。

3.1 系统功能模块设计

通过整体功能模块设计，我们将根据需求分析的结果，将系统的功能划分为不同的模块。每个模块负责实现特定的功能，并与其他模块进行协作。我们将详细定义每个模块的输入、输出、处理逻辑和相互依赖关系。助农服务平台系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

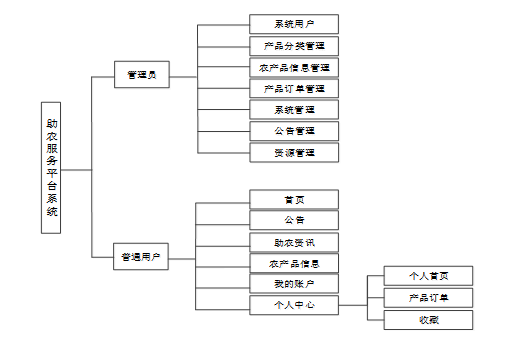

图3-1 助农服务平台系统功能模块图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

在数据库概念模型设计的时候，一般都采用E-R实体图进行展示，在实体图中可以展示出数据库表中的所有字段名称。下面是整个助农服务平台系统中主要的数据库表总E-R实体关系图。

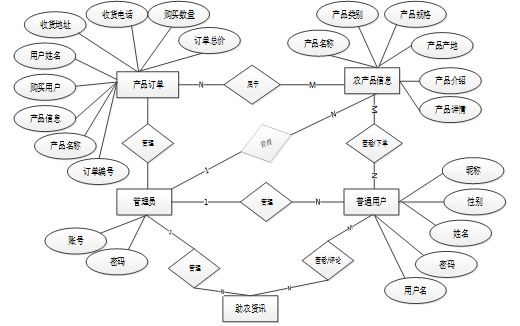

图3-2 助农服务平台系统总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中助农服务平台系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表agricultural_product_information (农产品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	agricultural_product_information_id	int	10	0	N	Y		农产品信息ID
2	product_name	varchar	64	0	Y	N		产品名称
3	product_category	varchar	64	0	Y	N		产品类别
4	product_specifications	varchar	64	0	Y	N		产品规格
5	product_price	varchar	64	0	Y	N		产品价格
6	product_image	varchar	255	0	Y	N		产品图片
7	product_origin	varchar	64	0	Y	N		产品产地
8	product_introduction	text	65535	0	Y	N		产品介绍
9	product_details	longtext	2147483647	0	Y	N		产品详情
10	hits	int	10	0	N	N	0	点击数
11	praise_len	int	10	0	N	N	0	点赞数
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表product_classification (产品分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	product_classification_id	int	10	0	N	Y		产品分类ID
2	product_category	varchar	64	0	Y	N		产品类别
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表product_orders (产品订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	product_orders_id	int	10	0	N	Y		产品订单ID
2	order_number	varchar	64	0	Y	N		订单编号
3	product_name	varchar	64	0	Y	N		产品名称
4	product_category	varchar	64	0	Y	N		产品类别
5	product_specifications	varchar	64	0	Y	N		产品规格
6	product_price	varchar	64	0	Y	N		产品价格
7	product_origin	varchar	64	0	Y	N		产品产地
8	purchasing_users	int	10	0	Y	N	0	购买用户
9	user_name	varchar	64	0	Y	N		用户姓名
10	receiving_address	varchar	64	0	Y	N		收货地址
11	delivery_phone_number	varchar	64	0	Y	N		收货电话
12	purchase_quantity	varchar	64	0	Y	N		购买数量
13	total_order_price	varchar	64	0	Y	N		订单总价
14	order_remarks	text	65535	0	Y	N		订单备注
15	pay_state	varchar	16	0	N	N	未支付	支付状态
16	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表registered_users (注册用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registered_users_id	int	10	0	N	Y		注册用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	receiving_address	varchar	64	0	Y	N		收货地址
5	delivery_phone_number	varchar	16	0	Y	N		收货电话
6	examine_state	varchar	16	0	N	N	已通过	审核状态
7	user_id	int	10	0	N	N	0	用户ID
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.3本章小结

整个助农服务平台系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 助农服务平台系统详细设计与实现

助农服务平台系统的详细设计与实现主要是根据前面的助农服务平台系统的需求分析和助农服务平台系统的总体设计来设计页面并实现业务逻辑。主要从助农服务平台系统界面实现、业务逻辑实现这两部分进行介绍。

4.1前台用户功能模块

4.1.1 前台首页界面

当进入助农服务平台系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

助农服务平台系统的游客和普通用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用户注册界面展示如下图4-2所示。

图4-2注册界面图

注册关键代码如下所示。

  /**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

4.1.3 用户登录界面

助农服务平台系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当普通用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到助农服务平台系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录的逻辑代码如下所示。

    /**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

            String res = String.valueOf(service.runCountSql(sql).getSingleResult());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            tokenService.save(accessToken);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

}

4.1.4 公告界面

当访客点击助农服务平台系统中导航栏上的“公告”后将会进入到该“公告”列表的界面，然后选择想要看的公告信息，点击进入到详细界面。公告展示界面如下图所示。

图4-4公告展示界面图

4.1.5助农资讯界面

当访客点击助农服务平台系统中导航栏上的“助农资讯”后将会进入到该“助农资讯”列表的界面，然后选择想要看的助农资讯，点击进入到详细界面，在详细界面可以收藏+赞+评论等操作。助农资讯界面如下图4-5所示。

图4-5助农资讯界面图

4.1.6农产品信息界面

正式通过注册的用户可以点击农产品信息菜单，在此页面查看农产品详细信息，包括产品名称、产品类别、产品规格、产品产地、产品介绍、产品详情等，可以进行下单、点赞、收藏和评论。农产品信息详情展示页面如图4-6所示。

图4-6农产品信息详情展示界面图

查询单个农产品信息关键代码如下所示。

   @RequestMapping("/get_obj")

    public Map<String, Object> obj(HttpServletRequest request) {

        List resultList = service.selectBaseList(service.select(service.readQuery(request), service.readConfig(request)));

        if (resultList.size() > 0) {

            JSONObject jsonObject = new JSONObject();

            jsonObject.put("obj",resultList.get(0));

            return success(jsonObject);

        } else {

            return success(null);

        }

    }

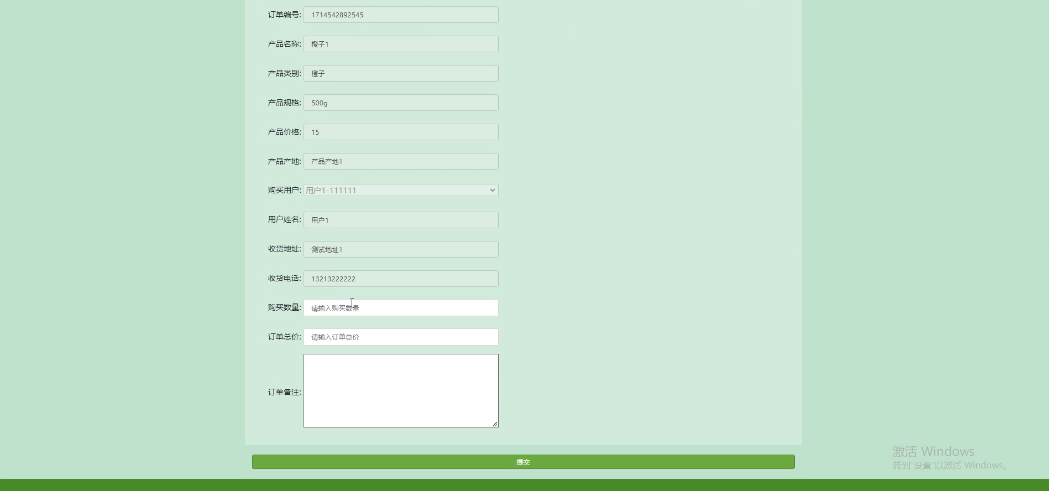

下单页面如图4-7所示。

图4-7下单界面图

下单关键代码如下所示。

  @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

public Map<String, Object> addMap(Map<String,Object> map){

    service.insert(map);

     return success(1);

 }

4.1.7个人中心界面

当用户点击右上角“我的”这个按钮，会出现子菜单，普通用户点击“个人中心”可以对个人首页、产品订单和自己收藏的信息进行设置管理。普通用户个人中心管理如下图4-8所示。

图4-8普通用户个人中心管理界面图

4.2后台功能模块

4.2.1系统用户界面

助农服务平台系统中的后台管理员在“系统用户”这一菜单中可以对注册的普通用户以及管理员人员进行管控。界面如下图4-9所示。

图4-9系统用户管理界面图

修改用户信息关键代码如下：

    @PostMapping("/set")

@Transactional

    public Map<String, Object> set(HttpServletRequest request) throws IOException {

        service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

        return success(1);

    }

4.2.2 产品分类管理界面

管理员点击“产品分类管理”可以查看到所有的产品分类类型，可以对其进行增删改查操作。产品分类管理界面如下图4-10所示。

图4-10产品分类管理界面图

添加产品分类关键代码如下所示。

  @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

public Map<String, Object> addMap(Map<String,Object> map){

    service.insert(map);

     return success(1);

 }

4.2.3农产品信息管理界面

管理员点击“农产品信息管理”会显示出所有的农产品信息，支持输入产品名称或产品类别对农产品信息进行查询，也可以添加新的农产品信息，对农产品信息的评论进行管控。农产品信息管理界面如下图4-11所示。

图4-11农产品信息管理界面图

4.2.4产品订单管理界面

管理员点击“产品订单管理”会显示出所有用户的产品订单信息，可以对产品订单的状态进行更改，也可以对支付费用进行设置。产品订单管理界面如下图4-12所示。

图4-12产品订单管理界面图

4.2.5系统管理界面

助农服务平台系统中的管理人员在“系统管理”这一菜单下是可以对助农服务平台系统内展示的轮播图进行添加修改的。系统管理界面如下图4-13所示。

图4-13系统管理界面图

轮播图上传关键代码如下：

 @PostMapping("/upload")

    public Map<String, Object> upload(@RequestParam("file") MultipartFile file) {

        log.info("进入方法");

        if (file.isEmpty()) {

            return error(30000, "没有选择文件");

        }

        try {

            //判断有没路径，没有则创建

            String filePath = System.getProperty("user.dir") + "/src/main/resources/static/";

            File targetDir = new File(filePath);

            if (!targetDir.exists() && !targetDir.isDirectory()) {

                if (targetDir.mkdirs()) {

                    log.info("创建目录成功");

                } else {

                    log.error("创建目录失败");

                }

            }

            String fileName = file.getOriginalFilename();

            File dest = new File(filePath + fileName);

            log.info("文件路径:{}", dest.getPath());

            log.info("文件名:{}", dest.getName());

            file.transferTo(dest);

            JSONObject jsonObject = new JSONObject();

            jsonObject.put("url", "/api/upload/" + fileName);

            return success(jsonObject);

        } catch (IOException e) {

            log.info("上传失败：{}", e.getMessage());

        }

        return error(30000, "上传失败");

    }

4.2.6 资源管理界面

管理员点击“资源管理”可以对前台展示的助农资讯以及资讯所属分类进行管理，助农资讯管理的界面如下图4-14所示。

图4-14助农资讯管理界面图

删除助农资讯关键代码如下所示。

   @RequestMapping(value = "/del")

    @Transactional

    public Map<String, Object> del(HttpServletRequest request) {

        service.delete(service.readQuery(request), service.readConfig(request));

        return success(1);

    }

    public void delete(Map<String,String> query,Map<String,String> config){

        QueryWrapper wrapper = new QueryWrapper<E>();

        toWhereWrapper(query, "0".equals(config.get(FindConfig.GROUP_BY)),wrapper);

        baseMapper.delete(wrapper);

        log.info("[{}] - 删除操作：{}",wrapper.getSqlSelect());

    }

5系统评估与测试

系统开发的最后一个步骤就是系统测试，系统测试也是整个系统十分重要的一个环节，测试的好坏关系到产品的发展。客户对软件的质量、性能和可靠性等需求就要通过测试来实现。测试过程要必须遵循严谨性、完善性、规范性的原则，测试的主要目的就是看看在系统运行中，是否会出现bug，然后对出现的bug进行调试，直到程序完美运行。但是软件的测试只能尽可能的减少bug，理论上来说是无法达到消除bug。但是bug越少，系统出错的几率就越低，用户使用起来也更方便、更安全。

5.1 系统测试意义

随着现代信息的快速发展，在社会各大领域中已经都开始应用网络信息技术，在应用网络技术的同时人们也开始把软件的质量问题作为了一个重要焦点来关注，因为一个软件的好与坏它决定着这个系统在市场上的生存，所以我们必须要把软件质量来做好，这样才有一定的生存能力。对于用户来说它们首先选用的都是保证这个系统软件的质量问题，因为一个系统的软件质量决定着用户在后期上成本经济的问题。

图5-1就是纠错测试流程。

图5-1 测试与纠错信息流程

5.2 系统测试方法

具体测试方法包括：黑盒测试和白盒测试。

黑盒测试又被人们称作为功能测试，通常是在程序的接口来做一些测试的方法，它一般包括对程序的功能和使用的方法来做出一些数据的接受和输出，同时还可以做出正确的输出信息，并保证与外部信息的完整性。

白盒测试通常被人们称作为结构测试，在整个程序的结构和处理当中它是由程序当中的逻辑测试和检验程序来完成一些正确的工作。

具体的功能测试它是包括：系统的适用性、准确性、安全性等功能测试。

5.3 系统测试用例

表5-1用户注册测试用例

测试编号	测试内容	预期结果
TC-001	输入有效信息	注册成功，跳转到登录页面
TC-002	输入已存在账号	显示账号已存在的提示信息
TC-003	输入无效信息	显示注册失败的提示信息，要求重新输入有效信息

表5-2用户登录测试用例

测试编号	测试内容	预期结果
TC-004	输入正确的账号密码	登录成功，跳转到个人主页
TC-005	输入错误的账号密码	显示登录失败的提示信息，要求重新输入正确的账号密码

表5-3 修改密码测试用例

测试编号	测试内容	预期结果
TC-006	输入有效密码	密码修改成功，显示修改成功的提示信息
TC-007	输入无效密码	显示密码无效的提示信息，要求重新输入有效密码
TC-008	输入错误原密码	显示原密码错误的提示信息，要求重新输入正确原密码

表5-4 产品订单添加测试用例

测试编号	测试内容	预期结果
TC-009	输入有效的产品订单信息	产品订单添加成功，显示添加成功的提示信息
TC-010	输入无效的产品订单信息	显示添加失败的提示信息，要求重新输入有效信息

表5-5 查看农产品信息测试用例

测试编号	测试内容	预期结果
TC-014	点击查看农产品信息	显示农产品信息页面，展示相关的产品名称、价格、图片等内容
TC-015	选择其他分类	显示所选分类下的相关农产品信息等内容
TC-016	无可用农产品信息	显示暂无农产品信息的提示信息，提醒用户重新选择分类

5.4 系统测试结果

综上所述，助农服务平台系统在功能测试中表现良好，通过了所有测试用例。系统提供的用户注册、登录、修改密码、产品订单添加、查看农产品信息等主要功能都能正常运行，并能够给出预期的提示信息和结果。然而，为了确保系统的全面稳定性和质量，仍建议进行更多的综合性测试，包括性能测试、安全性测试和用户体验测试等，以进一步验证和改进系统的功能和性能。

结论

本文描述了助农服务平台系统设计与实现的原理和开发过程，该系统是通过SpringBoot框架来搭建后台，中间件使用的是Tomcat服务器，配合Java开发语言，数据库管理平台采用开源的MySQL，以此实现整个系统的开发。

在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从开发这个助农服务平台系统的过程中我也收获了许许多多宝贵的方法以及设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Java、SpringBoot、MySQL等，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。
