负载均衡-Nginx 全解析

Nginx 实践

本实验通过 nginx 代理方式访问 web 集群。

实验环境前提：

关闭 SELinux
关闭防火墙

网络拓扑

主机名	IP地址	服务器角色
client2.han.cloud	10.1.1.21	客户端
client1.han.cloud	10.1.8.21	客户端
router.han.cloud	10.1.1.20, 10.1.8.20	路由器
nginx.han.cloud	10.1.1.10, 10.1.8.10	代理服务器
web1.han.cloud	10.1.8.11	Web 服务器
web2.han.cloud	10.1.8.12	Web 服务器
web3.han.cloud	10.1.8.13	Web 服务器

网络说明：

所有主机：第一块网卡名为 ens33，第二块网卡名为 ens192
默认第一块网卡模式为nat，第二块网卡模式为hostonly
网关设置：10.1.1.0/24 网段网关为10.1.1.20，10.1.8.0/24 网段网关为10.1.8.20

基础配置

主机名
IP 地址

网关

# 网关配置命令参考

# 10.1.1.0/24 网段网关为10.1.1.20
nmcli connection modify ens33 ipv4.gateway 10.1.8.20
nmcli connection up ens33

# 10.1.8.0/24 网段网关为10.1.8.20
nmcli connection modify ens33 ipv4.gateway 10.1.1.20
nmcli connection up ens33

配置 router

# 开启路由
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
# 或者
# sed -i "s/ip_forward=0/ip_forward=1/g" /etc/sysctl.conf
sysctl -p

# 设置防火墙
systemctl enable firewalld.service --now
firewall-cmd --add-masquerade
firewall-cmd --add-masquerade --permanent

配置 web

[root@web1-3 ~]#

# 部署 web
yum install -y nginx
echo Welcome to $(hostname) > /usr/share/nginx/html/index.html
systemctl enable nginx.service --now

# 访问后端 nginx
[root@client1 ~]# curl 10.1.8.11
Welcome to web1.han.cloud
[root@client1 ~]# curl 10.1.8.12
Welcome to web2.han.cloud
[root@client1 ~]# curl 10.1.8.13
Welcome to web3.han.cloud

配置负载均衡

# 配置代理
[root@nginx ~]# yum install -y nginx

# 配置nginx
[root@nginx ~]# cp /etc/nginx/nginx.conf /etc/nginx/conf.d/proxy.conf
[root@nginx ~]# vim /etc/nginx/conf.d/proxy.conf
# 后端服务器
upstream web {
    server 10.1.8.11:80;
    server 10.1.8.12:80;
    server 10.1.8.13:80;
}
# 前端监听
server {
    server_name  www.han.cloud;
    root         /usr/share/nginx/html;

    location / {
       # 添加如下语句
       proxy_pass http://web;
    }
}

# 启动服务
[root@nginx ~]# systemctl start nginx.service

访问验证

[root@client1 ~]# echo "10.1.8.10 www.han.cloud www" >> /etc/hosts
[root@client1 ~]# for i in {1..90};do curl -s www.han.cloud;done|sort|uniq -c
     30 Welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     30 Welcome to web3.han.cloud

[root@client2 ~]# echo "10.1.8.10 www.han.cloud www" >> /etc/hosts
[root@client2 ~]# for i in {1..90};do curl -s www.han.cloud;done|sort|uniq -c
     30 Welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     30 Welcome to web3.han.cloud

结论：后端服务器轮询处理客户端请求。

Nginx 负载均衡算法

Nginx 的 upstream 模块声明一组可以被 proxy_pass 和 fastcgi_pass 引用的服务器。这些服务器既可以使用不同的端口，也可以使用Unix Socket。这些服务器可被赋予了不同的权重、不同的类型甚至可以基于维护等原因被标记为 down。

upstream 语法：

upstream name {
    ....
}

例如：

upstream backend {
    server backend1.example.com weight=5 down backup;
    server 127.0.0.1:8080 max_fails=3 fail_timeout=30s;
    server unix:/tmp/backend2;
}

upstream 模块常用的指令有：

keepalive，每个 worker 进程为发送到 upstream 服务器的连接所缓存的个数。
server，定义一个upstream服务器的地址，还可包括一系列可选参数。
weight：权重，默认值为1；
max_fails：最大失败连接次数，失败连接的超时时长由fail_timeout指定；
fail_timeout：等待请求的目标服务器发送响应的时长；
backup：用于 fallback 的目的，所有服务均故障时才启动此服务器；
down：手动标记其不再处理任何请求；

示例：

upstream web {
    keepalive 32;
    server 10.1.8.11:80 max_fails=3 fail_timeout=30s weight=2;
    server 10.1.8.12:80 max_fails=3 fail_timeout=30s backup;
    server 10.1.8.13:80 max_fails=3 fail_timeout=30s down;
}

upstream 模块调度算法一般分为两类：

静态调度算法，即负载均衡器根据自身设定的规则进行分配，不需要考虑后端节点服务器的情况。例如：rr、ip_hash 等都属于静态调度算法。
动态调度算法，即负载均衡器会根据后端节点的当前状态来决定是否分发请求，例如：连接数少（least_conn）的服务器优先获得请求，响应时间短（least_time）的服务器优先获得请求。

轮询（round-robin）

nginx 默认的调度算法，按客户端请求顺序把客户端的请求逐一分配到不同的后端节点服务器。如果后端节点服务器宕机（默认情况下Nginx只检测80端口），宕机的服务器会被自动从节点服务器池中剔除，以使客户端的用户访问不受影响。新的请求会分配给正常的服务器。

示例：

upstream web {
    server 10.1.8.11:80;
    server 10.1.8.12:80;
    server 10.1.8.13:80;
}

测试结果

[root@client1 ~]# for n in {1..90}; do curl http://10.1.8.10 -s; done |sort |uniq -c
     30 Welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     30 Welcome to web3.han.cloud

**还可以在 rr 轮询算法的基础上为服务器加上权重。**权重和用户访问成正比，权重值越大，被转发的请求也就越多。可以根据服务器的配置和性能指定权重值大小，有效解决新旧服务器性能不均带来的请求分配问题。在配置的server后面加个weight=number，number值越高，分配的概率越大。

示例：

upstream web {
    server 10.1.8.11:80 weight=10;
    server 10.1.8.12:80 weight=20;
    server 10.1.8.13:80 weight=30;
}

测试结果

[root@client1 ~]# for n in {1..90}; do curl http://10.1.8.10 -s; done | sort |uniq -c
     15 Welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     45 Welcome to web3.han.cloud

IP哈希（ip_hash）

**作用：**每个请求按客户端IP的 hash 结果分配。当新的请求到达时，先将其客户端IP通过哈希算法哈希出一个值，在随后的客户端请求中，客户IP的哈希值只要相同，就会被分配至同一台服务器。

该调度算法可以解决动态网页的 session 共享问题，但有时会导致请求分配不均，即无法保证1:1的负载均衡，因为在国内大多数公司都是NAT上网模式，多个客户端会对应一个外部IP，所以这些客户端都会被分配到同一节点服务器，从而导致请求分配不均。

LVS负载均衡的-p参数、Keepalived配置里的per-sistence_timeout 50参数都类似这个Nginx里的ip_hash参数，其功能都可以解决动态网页的session共享问题。

示例：

upstream web {
    ip_hash;
    server 10.1.8.11:80;
    server 10.1.8.12:80;
    server 10.1.8.13:80;
}

测试结果

[root@client1 ~]# for n in {1..90}; do curl http://10.1.8.10 -s; done | sort |uniq -c
     90 Welcome to web3.han.cloud

[root@client2 ~]# for n in {1..90}; do curl http://10.1.8.10 -s; done | sort |uniq -c
     90 Welcome to web2.han.cloud

通用哈希（generic Hash）

请求发送到的服务器由用户定义的键确定，该键可以是文本字符串、变量或组合。例如，密钥可以是配对的源 IP 地址和端口，或者是 URI。

在upstream中加入hash语句，server语句中不能写入weight等其他的参数，hash_method使用的是hash算法。

**作用：**url_hash按访问URL的hash结果来分配请求，使每个URL定向到同一个后端服务器，可以进一步提高后端缓存服务器的效率命中率。

Nginx本身是不支持url_hash的，如果需要使用这种调度算法，必须安装Nginx的hash模块软件包。

示例：

upstream web {
    hash $request_uri;
    server 10.1.8.11:80;
    server 10.1.8.12:80;
    server 10.1.8.13:80;
}

准备工作

[root@web1-3 ~]# mkdir /usr/share/nginx/html/test
[root@web1-3 ~]# echo test from $(hostname -s) > \
/usr/share/nginx/html/test/index.html

测试结果

[root@client1 ~]# for n in {1..90}; do curl http://10.1.8.10 -s; done | sort |uniq -c
     90 Welcome to web3.han.cloud

最少连接数（least_conn）

作用：将请求分发给后端节点服务器连接数最少的那个机器。

示例：

upstream web {
    least_conn;
    server 10.1.8.11:80;
    server 10.1.8.12:80;
    server 10.1.8.13:80;
}

测试结果

[root@client1 ~]# for n in {1..90}; do curl http://10.1.8.10 -s; done | sort |uniq -c
     30 Welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     30 Welcome to web3.han.cloud

**提示：**最少连接数也支持权重。

最少时间（Least Time）

nginx标准版本，不支持该算法。

Least Time （仅限 NGINX Plus），对于每个请求，NGINX Plus 选择具有最低平均延迟和最少活动连接数的服务器，其中最低平均延迟是根据least_time指令中包含的以下参数来计算的:

header – 从服务器接收第一个字节的时间。
last_byte – 从服务器接收完整响应的时间。
last_byte inflight – 从服务器接收完整响应的时间，考虑到不完整的请求。

示例：

upstream web {
    least_time header;
    server 10.1.8.11:80;
    server 10.1.8.12:80;
    server 10.1.8.13:80;
}

负载均衡 HAProxy 全解析

官网 https://www.haproxy.org/

文档 https://www.haproxy.org/#docs

下载 https://www.haproxy.org/#down

HAProxy 介绍

HAProxy 是一款提供高可用性、负载均衡以及基于TCP（第四层）和HTTP（第七层）应用的代理软件，支持虚拟主机。它是免费、快速并且可靠的一种解决方案。 HAProxy 特别适用于那些负载特大的web站点，这些站点通常又需要会话保持或七层处理。HAProxy 运行在时下的硬件上，完全可以支持数以万计的并发连接。并且它的运行模式使得它可以很简单安全的整合进您当前的架构中，同时可以保护你的web服务器不被暴露到网络上。

**HAProxy 实现了一种事件驱动、单一进程模型，此模型支持非常大的并发连接数。**多进程或多线程模型受内存限制、系统调度器限制以及无处不在的锁限制，很少能处理数千并发连接。事件驱动模型因为在有更好的资源和时间管理的用户端(User-Space) 实现所有这些任务。此模型的弊端是，在多核系统上，这些程序通常扩展性较差。这就是为什么他们必须进行优化以使每个CPU时间片(Cycle)做更多的工作。

性能

HAProxy借助于OS上几种常见的技术来实现性能的最大化。

1，单进程、事件驱动模型显著降低了上下文切换的开销及内存占用。

2，O(1)事件检查器(event checker)允许其在高并发连接中对任何连接的任何事件实现即时探测。

3，在任何可用的情况下，单缓冲(single buffering)机制能以不复制任何数据的方式完成读写操作，这会节约大量的CPU时钟周期及内存带宽；

4，借助于Linux 2.6 (>= 2.6.27.19)上的splice()系统调用，HAProxy可以实现零复制转发(Zero-copy forwarding)，在Linux 3.5及以上的OS中还可以实现零复制启动(zero-starting)；

5，内存分配器在固定大小的内存池中可实现即时内存分配，能够显著减少创建一个会话的时长；

6，树型存储：侧重于使用作者多年前开发的弹性二叉树，实现了以O(log(N))的低开销来保持计时器命令、保持运行队列命令及管理轮询及最少连接队列；

7，优化的HTTP首部分析：优化的首部分析功能避免了在HTTP首部分析过程中重读任何内存区域；

8，精心地降低了昂贵的系统调用，大部分工作都在用户空间完成，如时间读取、缓冲聚合及文件描述符的启用和禁用等；

所有的这些细微之处的优化实现了在中等规模负载之上依然有着相当低的CPU负载，甚至于在非常高的负载场景中，5%的用户空间占用率和95%的系统空间占用率也是非常普遍的现象，这意味着HAProxy进程消耗比系统空间消耗低20倍以上。因此，对OS进行性能调优是非常重要的。即使用户空间的占用率提高一倍，其CPU占用率也仅为10%，这也解释了为何7层处理对性能影响有限这一现象。由此，在高端系统上HAProxy的7层性能可轻易超过硬件负载均衡设备。

在生产环境中，在7层处理上使用HAProxy作为昂贵的高端硬件负载均衡设备故障故障时的紧急解决方案也时长可见。硬件负载均衡设备在“报文”级别处理请求，这在支持跨报文请求(request across multiple packets)有着较高的难度，并且它们不缓冲任何数据，因此有着较长的响应时间。对应地，软件负载均衡设备使用TCP缓冲，可建立极长的请求，且有着较大的响应时间。

HAProxy 调度算法

Haproxy有8种负载均衡算法（balance），分别如下：

roundrobin（rr），动态加权轮询，支持权重，
static-rr，静态轮询不支持权重。
leastconn，最小连接优先处理。
source，源地址哈希算法。
uri，根据URI做哈希算法。
url_param，根据请求的URl参数’balance url_param’ requires an URL parameter name做哈希。
hdr(name) ，根据HTTP请求头来锁定每一次HTTP请求。
rdp-cookie(name) ，根据据cookie(name)来锁定并哈希每一次TCP请求。

HAProxy 实践

通过HAProxy实现4层和7层负载均衡。

基础配置

网络拓扑

主机名	IP地址	服务器角色
client2.han.cloud	10.1.1.21	客户端
client1.han.cloud	10.1.8.21	客户端
router.han.cloud	10.1.8.20 10.1.1.20	路由器
haproxy.han.cloud	10.1.8.10 10.1.1.10	代理服务器
web1.han.cloud	10.1.8.11	Web 和 SSH 服务器
web2.han.cloud	10.1.8.12	Web 和 SSH 服务器
web3.han.cloud	10.1.8.13	Web 和 SSH 服务器

网络说明：

所有主机：第一块网卡名为 ens33，第二块网卡名为 ens192
默认第一块网卡模式为nat，第二块网卡模式为hostonly
网关设置：10.1.1.0/24 网段网关为10.1.1.20，10.1.8.0/24 网段网关为10.1.8.20

基础配置

主机名
IP 地址

网关

# 网关配置命令参考

# 10.1.1.0/24 网段网关为10.1.1.20
nmcli connection modify ens33 ipv4.gateway 10.1.1.20
nmcli connection up ens33

# 10.1.8.0/24 网段网关为10.1.8.20（可以不改）
nmcli connection modify ens33 ipv4.gateway 10.1.8.20
nmcli connection up ens33

配置 router

# 开启路由
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
sysctl -p

# 设置防火墙
systemctl enable firewalld.service --now
firewall-cmd --set-default-zone=trusted
firewall-cmd --add-masquerade --permanent
firewall-cmd --add-masquerade

http 模式

配置 web

[root@web1-3 ~]#

# 部署 web
yum install -y nginx
echo Welcome to $(hostname) > /usr/share/nginx/html/index.html
systemctl enable nginx.service --now

# 访问后端 nginx
[root@haproxy ~ 10:35:25]# curl http://web1:81/
hello html from web1
[root@haproxy ~ 10:37:58]# curl http://web2:81/
hello html from web2
[root@haproxy ~ 10:38:03]# curl http://web3:81/
hello html from web3


# 准备虚拟主机
[root@web1-3 ~]# cat > /etc/nginx/conf.d/vhost-test.conf <<'EOF'
server {
    listen       81;
    root         /test;
}
EOF
[root@web1-3 ~]# systemctl restart nginx

# 准备测试文件
[root@web1-3 ~]# mkdir /test
[root@web1-3 ~]# echo hello txt from $(hostname -s) > /test/index.txt
[root@web1-3 ~]# echo hello html from $(hostname -s) > /test/index.html

# 测试
[root@haproxy ~ 10:38:09]# curl http://web3:81/index.txt
hello txt from web3
[root@haproxy ~ 10:38:45]# curl http://web2:81/index.txt
hello txt from web2
[root@haproxy ~ 10:38:54]# curl http://web1:81/index.txt
hello txt from web1

配置 haproxy

[root@haproxy ~]#

# 安装 haproxy
yum install -y haproxy

# 备份 haproxy 配置文件
cp /etc/haproxy/haproxy.cfg{,.ori}

# 修改 haproxy 配置文件，最后添加以下内容
[root@haproxy ~ 10:32:57]# echo '
> ######### web 代理 ###########
> frontend front_web
>     bind *:80
>     default_backend  back_web
>     acl test url_reg -i \.txt$
>     # acl      是固定的关键字
>     # test     规则名，可自定义
>     # url_reg  匹配方式
>     # -i       忽略大小写
>     # \.txt$   匹配.txt结尾
>
>     # 如果ac规则 test匹配，则使用后端 back_test
>     use_backend back_test if test
>
> backend back_web
>     # 采用轮询方式负载
>     balance     roundrobin
>
>     server web1 10.1.8.11:80 check
>     # server 是关键字，代表后端主机
>     # web1 是后端主机名，可自定义，建议与主机名保持一致
>     # 10.1.8.11:80 是后端服务实际地址和端口
>     # check haproxy检查后端服务是否正常
>
>     server web2 10.1.8.12:80 check
>     server web3 10.1.8.13:80 check
>
> backend back_test
>     balance    roundrobin
>     server test1 10.1.8.11:81 check
>     server test2 10.1.8.12:81 check
>     server test3 10.1.8.13:81 check

# 启用并启动服务
systemctl enable haproxy.service --now

测试

[root@client1 ~ 11:07:31]# while true;do curl http://www.han.cloud/;sleep 0.3;done
欢迎来到 web1
欢迎来到 web2
欢迎来到 web3
欢迎来到 web1
欢迎来到 web2
欢迎来到 web3
欢迎来到 web1

tcp 模式

配置 ssh

[root@web1-3 ~]#
yum install -y openssh-server
systemctl enable sshd --now

配置 haproxy

# 备份 haproxy 配置文件
cp /etc/haproxy/haproxy.cfg{,.ori}

# 修改 haproxy 配置文件，最后添加以下内容
echo '
######### ssh 代理 ###########
listen ssh
  mode tcp
  bind *:1022
  balance  roundrobin
  server web1 10.1.8.11:22   check
  server web2 10.1.8.12:22   check
  server web3 10.1.8.13:22   check
' >> /etc/haproxy/haproxy.cfg

# 重启服务
systemctl restart haproxy.service

测试

[root@client1 ~ 11:12:14]# while true ;do sshpass -p123456 ssh -p 1022 root@10.1.8.10 hostname;sleep 1;done
web2.han.cloud
web3.han.cloud
web1.han.cloud
web2.han.cloud
web3.han.cloud
web1.han.cloud
web2.han.cloud
web3.han.cloud
web1.han.cloud
web2.han.cloud
web3.han.cloud

HAProxy 配置说明

haproxy 的配置文件由两部分组成：全局设定（global settings）和对代理的设定（proxies）

global settings：主要用于定义haproxy进程管理安全及性能相关的参数
proxies 共分为4段：
- defaults：为其它配置段提供默认参数，默认配置参数可由下一个“defaults”重新设定。
- frontend：定义一系列前端监听的套接字，这些套接字可接受客户端请求并与之建立连接。
- backend：定义后端服务器，前端代理服务器将会把客户端的请求调度至这些服务器。
- listen：定义监听的套接字和后端的服务器。类似于将frontend和backend段放在一起，通常配置TCP流量，也就是4层代理。

所有代理的名称只能使用大写字母、小写字母、数字、-(中线)、_(下划线)、.(点号)和:(冒号)。此外，ACL名称会区分字母大小写。

配置监控

备份 haproxy 配置文件

# 备份 haproxy 配置文件
cp /etc/haproxy/haproxy.cfg{,.ori}

# 修改 haproxy 配置文件，最后添加以下内容
echo '
# HAProxy Web监控面板
listen haproxy_stats
    # 监听本机所有网卡 8404 端口，可改成 127.0.0.1:8404 仅本地访问更安全
    bind *:8404
    mode http
    # 开启统计页面核心开关
    stats enable
    # 页面自动刷新间隔 10秒
    stats refresh 10s
    # 自定义访问URL路径
    stats uri /stats
    # 弹窗认证提示文字
    stats realm HAProxy\ Monitor
    # 账号密码（支持多行配置多用户，生产务必改强密码）
    stats auth admin:han@123456
    # 隐藏HAProxy版本，安全加固
    stats hide-version
    # 开启Web后台管理：可在线将后端节点设维护/排水/上线
    stats admin if TRUE
' >> /etc/haproxy/haproxy.cfg

全局部分

进程管理及安全相关的参数

# log <address> <facility> [max level [min level]]：定义全局的syslog服务器，最多可以定义两个；
log         127.0.0.1 local2

#log-send-hostname [<string>]：在syslog信息的首部添加当前主机名，可以为“string”指定的名称，也可以缺省使用当前主机名；
log-send-hostname haproxy.han.cloud

# 变更haproxy工作目录至指定的目录并在放弃权限之前执行chroot()操作，可以提升haproxy的安全级别，不过需要注意的是要确保指定的目录为空目录且任何用户均不能有写权限；
chroot      /var/lib/haproxy

# 让haproxy以守护进程方式在后台运行
daemon

# 指定进程pid保存到哪个文件；
pidfile     /var/run/haproxy.pid

# 以指定的UID或者user身份运行haproxy进程
uid         188
user        haproxy

# 以指定的gID或者group身份运行haproxy进程
gid         188
group       haproxy

# 启用unix socket,用于访问统计数据
stats socket /var/lib/haproxy/stats

# 定义当前节点的名称，用于HA场景中多haproxy进程共享同一个IP地址时；
node ha1.han.cloud

# 当前实例的描述信息；
description haproxy server 1

性能调整相关的参数

# nbproc <number>：指定启动的haproxy进程的个数，只能用于守护进程模式的haproxy；默认只启动一个进程，鉴于调试困难等多方面的原因，一般只在单进程仅能打开少数文件描述符的场景中才使用多进程模式；
nbproc 2

# ulimit-n：设定每进程所能够打开的最大文件描述符数目，默认情况下其会自动进行计算，因此不推荐修改此选项；Linux默认单进程打开文件数为1024个

# maxconn <number>：设定每个haproxy进程所接受的最大并发连接数，其等同于命令行选项“-n”；“ulimit -n”自动计算的结果正是参照此参数设定的；
maxconn     4000

# tune.bufsize <number>：设定buffer的大小，同样的内存条件小，较小的值可以让haproxy有能力接受更多的并发连接，较大的值可以让某些应用程序使用较大的cookie信息；默认为16384，其可以在编译时修改，不过强烈建议使用默认值；

# tune.chksize <number>：设定检查缓冲区的大小，单位为字节；更大的值有助于在较大的页面中完成基于字符串或模式的文本查找，但也会占用更多的系统资源；不建议修改；

# tune.maxaccept <number>：设定haproxy进程内核调度运行时一次性可以接受的连接的个数，较大的值可以带来较大的吞吐率，默认在单进程模式下为100，多进程模式下为8，设定为-1可以禁止此限制；一般不建议修改；

# tune.maxpollevents <number>：设定一次系统调用可以处理的事件最大数，默认值取决于OS；其值小于200时可节约带宽，但会略微增大网络延迟，而大于200时会降低延迟，但会稍稍增加网络带宽的占用量；

# tune.maxrewrite <number>：设定为首部重写或追加而预留的缓冲空间，建议使用1024左右的大小；在需要使用更大的空间时，haproxy会自动增加其值；

# tune.rcvbuf.server <number>：设定内核套接字中服务端或客户端接收缓冲的大小，单位为字节；强烈推荐使用默认值；

代理部分

# 设置haproxy默认工作模式,支持tcp和http
# tcp，工作在4层，HAProxy分只是简单地转发流量
# http，工作在7层，HAProxy分析协议，并可以随意处理请求和响应内容，例如allowing, blocking, switching, adding,modifying, removing。
mode                    http

# 日志格式与global配置一致
log                     global

# 日志发送给本地，facility是local0，level是notice
log 127.0.0.1:514 local0 notice

# 日志类别http日志格式，也可指定为tcplog
option                  httplog

# 不记录没有数据的心跳检测包
option                  dontlognull

# 允许server端关闭http连接
option http-server-close

# 在转发的包头前加入except 127.0.0.0/8
option forwardfor       except 127.0.0.0/8

# 连接失败后，重新分发连接
option                  redispatch

# 3次连接失败就认为服务不可用
retries                 3

# 客户端建立连接但不请求数据时，关闭客户端连接
timeout http-request    10s

# 队列存在最大时长
timeout queue           1m

# haproxy将客户端请求转发至后端服务器所等待的超时时长
timeout connect         10s

# 客户端非活动状态的超时时长
timeout client          1m

# 客户端与服务端建立连接后，等待服务器端的超时时长
timeout server          1m

# 定义保持连接的超时时长
time http-keep-alive 1m

# 健康状态监测超时时长，过短会误判，过长会消耗更多资源
timeout check 10s

HAProxy 使用总结

HAProxy 是高性能开源负载均衡器，支持 TCP 四层与 HTTP 七层代理，核心功能含负载策略（轮询、加权、IP 哈希等）、后端服务器健康检查（主动 / 被动）及会话保持。

通过 frontend/backend/listen 配置块定义转发规则，可实现 SSL 终止、请求过滤与流量控制。轻量且高并发，常用于 Web 服务、数据库等场景的高可用架构，搭配日志监控与故障转移配置，能有效提升服务稳定性与资源利用率。

负载均衡-LVS 全解析

LVS 介绍

Linux 虚拟服务器(LVS，Linux Virtual Servers) ，使用负载均衡技术将多台服务器组成一个虚拟服务器。它为适应快速增长的网络访问需求提供了一个负载能力易于扩展，而价格低廉的解决方案。

LVS是章文嵩博士于1998年创建的一款开源负载均衡软件。LVS工作在内核空间中，能够根据请求报文的目标IP和目标 PORT 将请求调度转发至后端服务器集群中的某节点。

LVS 术语

调度器，负载均衡器，Director，Virtual Server（VS）
后端服务器，真实服务器，Real Server（RS），Backend Server
调度器一般配两个IP地址：VIP，向外提供服务的IP地址；DIP，与后端RS通信的IP地址。
RIP：RS 的 IP，CIP：客户端的IP。

LVS由 ipvsadm 和 ipvs 组成：

ipvsadm：用户空间命令行工具，用于在Director上定义集群服务和添加集群上的 Real Servers。
ipvs：工作于内核上 netfilter 中 INPUT 钩子上的程序代码。

要想将某台主机配置为 Director，首选确保当前内核支持 ipvs 并安装 ipvsadm。另外，由于 Director 要调度转发所有客户端的请求，负载压力较大，生产环境中Director 不要使用虚拟机。

工作原理

ipvs使用内核netfilter子系统处理进入本机器的数据包：

当用户向负载均衡调度器（Director Server）发起请求，调度器将请求发往至内核空间。
PREROUTING 链首先会接收到用户请求，判断目标IP确定是本机IP，将数据包发往INPUT 链。
IPVS 是工作在 INPUT 链上的代码块。当用户请求到达 INPUT 时，IPVS 会将用户请求和自己已定义好的集群服务进行比对，如果用户请求的就是定义的集群服务，那么此时IPVS会强行修改数据包里的目标IP地址及端口，并将新的数据包发往 POSTROUTING 链。
POSTROUTING 链接收数据包后发现目标IP地址刚好是自己的后端服务器，那么此时通过选路，将数据包最终发送给后端的服务器。

工作模式

LVS 的常用工作模式有四种，分别是：

lvs-nat
lvs-dr
lvs-tun
lvs-fullnet

NAT 模式

工作方式

通过将请求报文的目标地址和目标端口修改为某RS的IP和PORT来实现报文转发。

原报文：

源IP	源MAC	目标IP	目标MAC
Client IP	Client MAC	Director VIP	Director MAC

更改为：

源IP	源MAC	目标IP	目标MAC
Client IP	Client MAC	RS IP	RS MAC

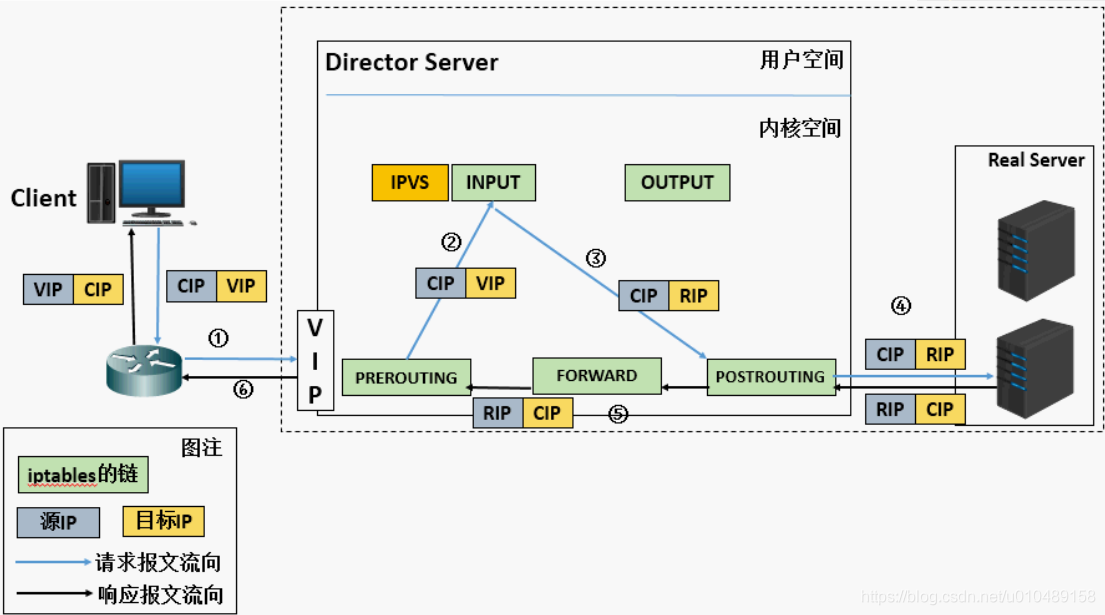

工作原理

在这里插入图片描述

当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。此时报文的源IP为CIP，目标IP为VIP。
PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链。
IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，后将数据包发至POSTROUTING链。此时报文的源IP为CIP，目标IP为RIP。
POSTROUTING链通过选路，将数据包发送给Real Server。
Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。此时报文的源IP为RIP，目标IP为CIP。
Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。此时报文的源IP为VIP，目标IP为CIP。

特点

RS应该和DIP应该使用私网地址，且RS的网关要指向DIP；
请求和响应报文都要经由director转发；极高负载的场景中，director可能会成为系统瓶颈；
支持端口映射；
RS可以使用任意OS；
RS的RIP和Director的DIP必须在同一IP网络；

缺陷：对Director Server压力会比较大，请求和响应都需经过director server，director往往会成为系统的性能瓶颈

DR 模式

工作方式

通过为请求报文重新封装一个MAC首部进行报文转发；新Mac首部的源MAC是DIP所在网卡的MAC，目标MAC为某RS所在接口的MAC；整个过程源报文的IP首部不会发生变化（源IP为CIP，目标IP始终为VIP）；

原报文：

源IP	源MAC	目标IP	目标MAC
Client IP	Client MAC	Director VIP	Director MAC

更改为：

源IP	源MAC	目标IP	目标MAC
Client IP	Director DIP对应的MAC	Director VIP	RS MAC

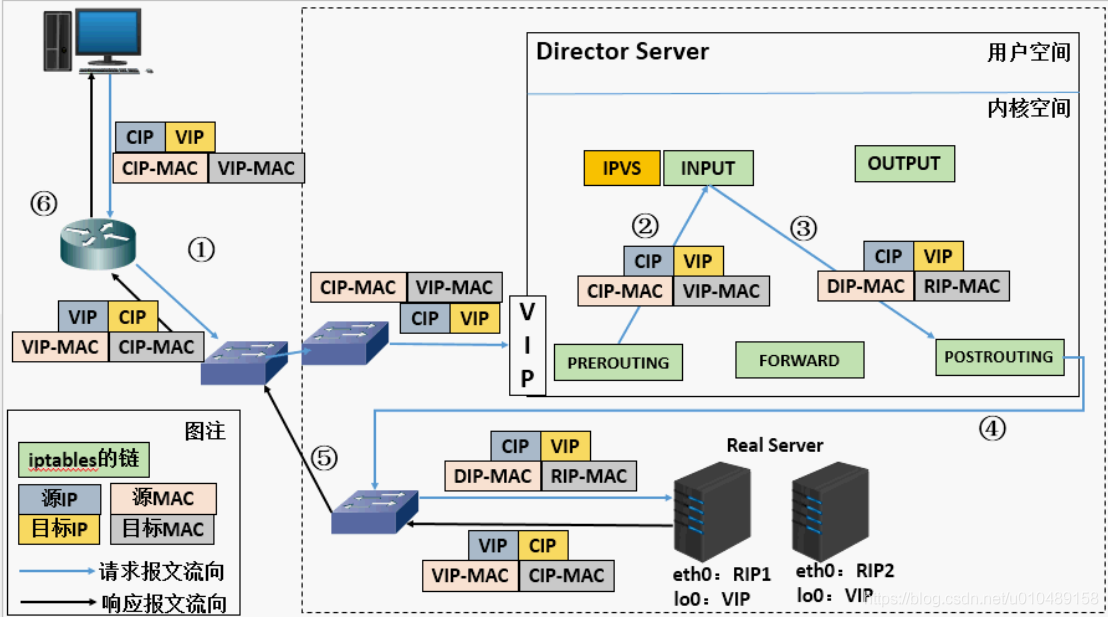

工作原理

在这里插入图片描述

当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。此时报文的源IP为CIP，目标IP为VIP
PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链
IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的源MAC地址修改为DIP的MAC地址，将目标MAC地址修改RIP的MAC地址，然后将数据包发至POSTROUTING链。此时的源IP和目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址
由于DS和RS在同一个网络中，所以是通过二层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时数据包将会发至Real Server。
RS发现请求报文的MAC地址是自己的MAC地址，就接收此报文。处理完成之后，将响应报文通过lo接口传送给eth0网卡然后向外发出。此时的源IP地址为VIP，目标IP为CIP
响应报文最终送达至客户端

特点

RS的lo网卡配置一个IP地址(地址为VIP)。
确保路由器只会把目标IP为VIP的请求报文发往Director，即会忽略RS上的VIP；

实现方案如下:

路由器静态绑定Director的VIP和MAC地址
禁止RS响应VIP的ARP请求；

(a) arptables；

(b) 修改各RS的内核参数，并把VIP配置在特定的接口上实现禁止其响应；

RS的RIP跟Director的DIP必须在同一物理网络中；RS的网关不能指向DIP
RS的RIP可以使用私有地址，也可以使用公网地址；
请求报文必须由Director调度，但响应报文不经过Director，RS直接用VIP作为源IP发送响应报文；
不支持端口映射；

缺陷：RS和DS必须在同一机房中，因为它是由二层进行转发的根据MAC地址来进行匹配

TUN 模式

工作模式

不修改请求报文的IP首部（源IP仍为CIP，目标IP仍为VIP），而是在原有的IP首部之外再封装一个IP首部（源IP为DIP，目标IP为RIP）；

原报文：

源IP	源MAC	目标IP	目标MAC
Client IP	Client MAC	Director VIP	Director MAC

更改为：

封装源IP	封装目标IP	源IP	源MAC	目标IP	目标MAC
DIP	RIP	Client IP	Client MAC	Director VIP	Director MAC

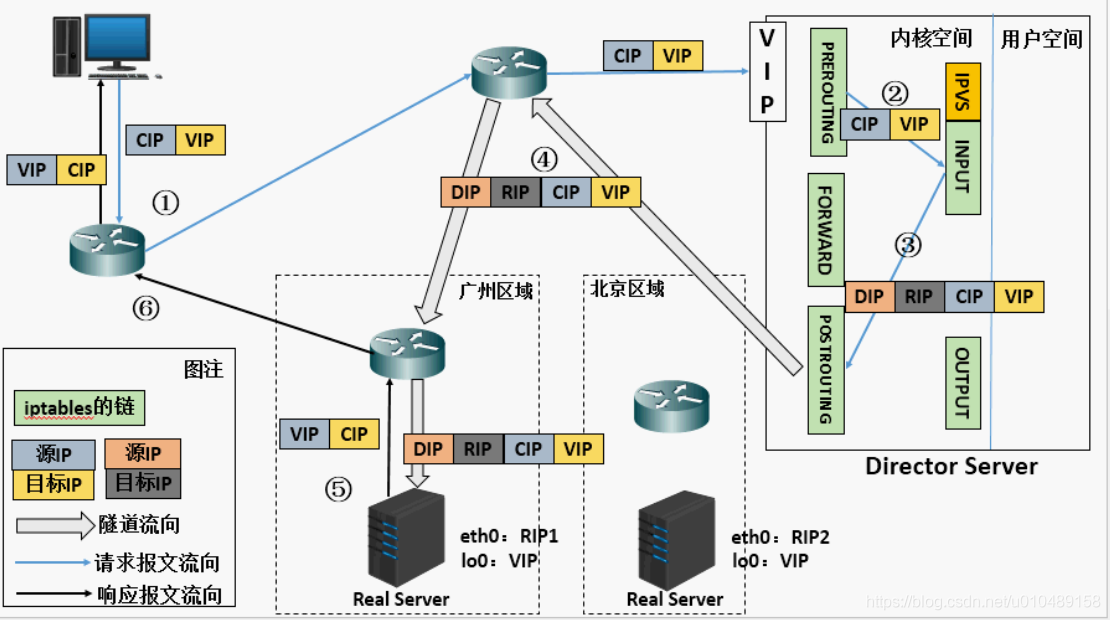

工作原理

在这里插入图片描述

当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。此时报文的源IP为CIP，目标IP为VIP 。
PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链
IPVS比对数据包请求的服务是否为集群服务，若是，在请求报文的首部再次封装一层IP报文，封装源IP为为DIP，目标IP为RIP。然后发至POSTROUTING链。此时源IP为DIP，目标IP为RIP
POSTROUTING链根据最新封装的IP报文，将数据包发至RS（因为在外层封装多了一层IP首部，所以可以理解为此时通过隧道传输）。此时源IP为DIP，目标IP为RIP
RS接收到报文后发现是自己的IP地址，就将报文接收下来，拆除掉最外层的IP后，会发现里面还有一层IP首部，而且目标是自己的lo接口VIP，那么此时RS开始处理此请求，处理完成之后，通过lo接口送给eth0网卡，然后向外传递。此时的源IP地址为VIP，目标IP为CIP
响应报文最终送达至客户端

特点

RIP，DIP，VIP必须都是公网地址；
RS的网关不能，也不可能指向DIP；
请求报文经由Director调度，但响应报文将直接发给CIP；
不支持端口映射；
RS的OS必须支持IP隧道功能；

调度算法

LVS的调度算法分为静态与动态两类。

静态算法

根据算法进行调度，不考虑后端服务器的实际连接情况和负载情况。

RR：轮叫调度（Round Robin）调度器通过”轮叫”调度算法将外部请求按顺序轮流分配到集群中的真实服务器上，它均等地对待每一台服务器，而不管服务器上实际的连接数和系统负载｡
WRR：加权轮叫（Weight RR）调度器通过“加权轮叫”调度算法根据真实服务器的不同处理能力来调度访问请求。这样可以保证处理能力强的服务器处理更多的访问流量。调度器可以自动问询真实服务器的负载情况,并动态地调整其权值。
DH：目标地址散列调度（Destination Hash ）根据请求的目标IP地址，作为散列键(HashKey)从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。
SH：源地址 hash（Source Hash）源地址散列”调度算法根据请求的源IP地址，作为散列键(HashKey)从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空｡

动态算法

前端的调度器会根据后端真实服务器的实际连接情况来分配请求。

LC：最少链接（Least Connections）

调度器通过”最少连接”调度算法动态地将网络请求调度到已建立的链接数最少的服务器上。如果集群系统的真实服务器具有相近的系统性能，采用”最小连接”调度算法可以较好地均衡负载。

WLC：加权最少连接(默认采用的就是这种)（Weighted Least Connections）

在集群系统中的服务器性能差异较大的情况下，调度器采用“加权最少链接”调度算法优化负载均衡性能，具有较高权值的服务器将承受较大比例的活动连接负载｡调度器可以自动问询真实服务器的负载情况,并动态地调整其权值。

SED：最短延迟调度（Shortest Expected Delay ）

在WLC基础上改进，Overhead = （ACTIVE+1）*256/加权，不再考虑非活动状态，把当前处于活动状态的数目+1来实现，数目最小的，接受下次请求，+1的目的是为了考虑加权的时候，非活动连接过多缺陷：当权限过大的时候，会倒置空闲服务器一直处于无连接状态。

NQ永不排队/最少队列调度（Never Queue Scheduling NQ）

无需队列。如果有台 realserver的连接数＝0就直接分配过去，不需要再进行sed运算，保证不会有一个主机很空间。在SED基础上无论+几，第二次一定给下一个，保证不会有一个主机不会很空闲着，不考虑非活动连接，才用NQ，SED要考虑活动状态连接，对于DNS的UDP不需要考虑非活动连接，而httpd的处于保持状态的服务就需要考虑非活动连接给服务器的压力。

LBLC：基于局部性的最少链接（locality-Based Least Connections）

基于局部性的最少链接”调度算法是针对目标IP地址的负载均衡，目前主要用于Cache集群系统｡该算法根据请求的目标IP地址找出该目标IP地址最近使用的服务器，若该服务器是可用的且没有超载，将请求发送到该服务器;若服务器不存在，或者该服务器超载且有服务器处于一半的工作负载，则用“最少链接”的原则选出一个可用的服务器，将请求发送到该服务器｡

LBLCR：带复制的基于局部性最少连接（Locality-Based Least Connections with Replication）

带复制的基于局部性最少链接”调度算法也是针对目标IP地址的负载均衡，目前主要用于Cache集群系统｡它与LBLC算法的不同之处是它要维护从一个目标IP地址到一组服务器的映射，而LBLC算法维护从一个目标IP地址到一台服务器的映射｡该算法根据请求的目标IP地址找出该目标IP地址对应的服务器组，按”最小连接”原则从服务器组中选出一台服务器，若服务器没有超载，将请求发送到该服务器；若服务器超载，则按“最小连接”原则从这个集群中选出一台服务器，将该服务器加入到服务器组中，将请求发送到该服务器｡同时，当该服务器组有一段时间没有被修改，将最忙的服务器从服务器组中删除，以降低复制的程度。

LVS 实践

通过LVS实现httpd负载均衡。

基本配置

主机名
网络
/etc/hosts

\###### lvs 代理集群 ######## #
lvs 主机记录一定要设置为 VIP 地址
# 如果 lvs主机解析为 10.1.8.10，则会导致ipvs规则的VIP变为10.1.8.10 10.1.1.10 lvs lvs.han.cloud 10.1.8.11 web1 web1.han.cloud 10.1.8.12 web2 web2.han.cloud 10.1.8.13 web3 web3.han.cloud 10.1.8.20 router router.han.cloud 10.1.8.21 client1 client1.han.cloud 10.1.1.21 client2 client2.han.cloud

web 服务器

[root@web1-3 ~]# yum install -y nginx systemctl enable nginx --now echo Welcome to $(hostname) > /usr/share/nginx/html/index.html

lvs 服务器

[root@lvs ~]# yum install -y ipvsadm # systemctl enable ipvsadm # 等ipvs规则配置完成后再启动ipvsadm服务

ipvsadm 命令

## 定义集群服务
ipvsadm -A|E -t|u|f service-address [-s scheduler]
              [-p [timeout]] [-M netmask]
-A：                  表示添加一个新的集群服务
-E：                  编辑一个集群服务
-t：                  表示tcp协议
-u：                  表示udp协议
-f：                  表示firewall-Mark,防火墙标记
service-address：     集群服务的IP地址，即VIP
-s                    指定调度算法
-p                    持久连接时长，如#ipvsadm -Lcn ，查看持久连接状态
-M                    定义掩码

# 删除一个集群服务
ipvsadm -D -t|u|f service-address

# 清空所有的规则
ipvsadm -C

# 重新载入规则
ipvsadm -R

# 保存规则
ipvsadm -S [-n]

## 管理集群服务中RealServer
ipvsadm -a|e -t|u|f service-address -r server-address
              [-g|i|m] [-w weight]
-a                 添加一个新的realserver规则
-e                 编辑realserver规则
-t                 tcp协议
-u                 udp协议
-f                 firewall-Mark，防火墙标记
service-address    realserver的IP地址
-g                 表示定八义为LVS-DR模型
-i                 表示定义为LVS-TUN模型
-m                 表示定义为LVS-NAT模型
-w                 定义权重，后面跟具体的权值

# 删除一个realserver
ipvsadm -d -t|u|f service-address -r server-address

# 查看定义的规则
ipvsadm -L|l [options]
ipvsadm -L -n

# 清空计数器
ipvsadm -Z [-t|u|f service-address]

NAT 模式

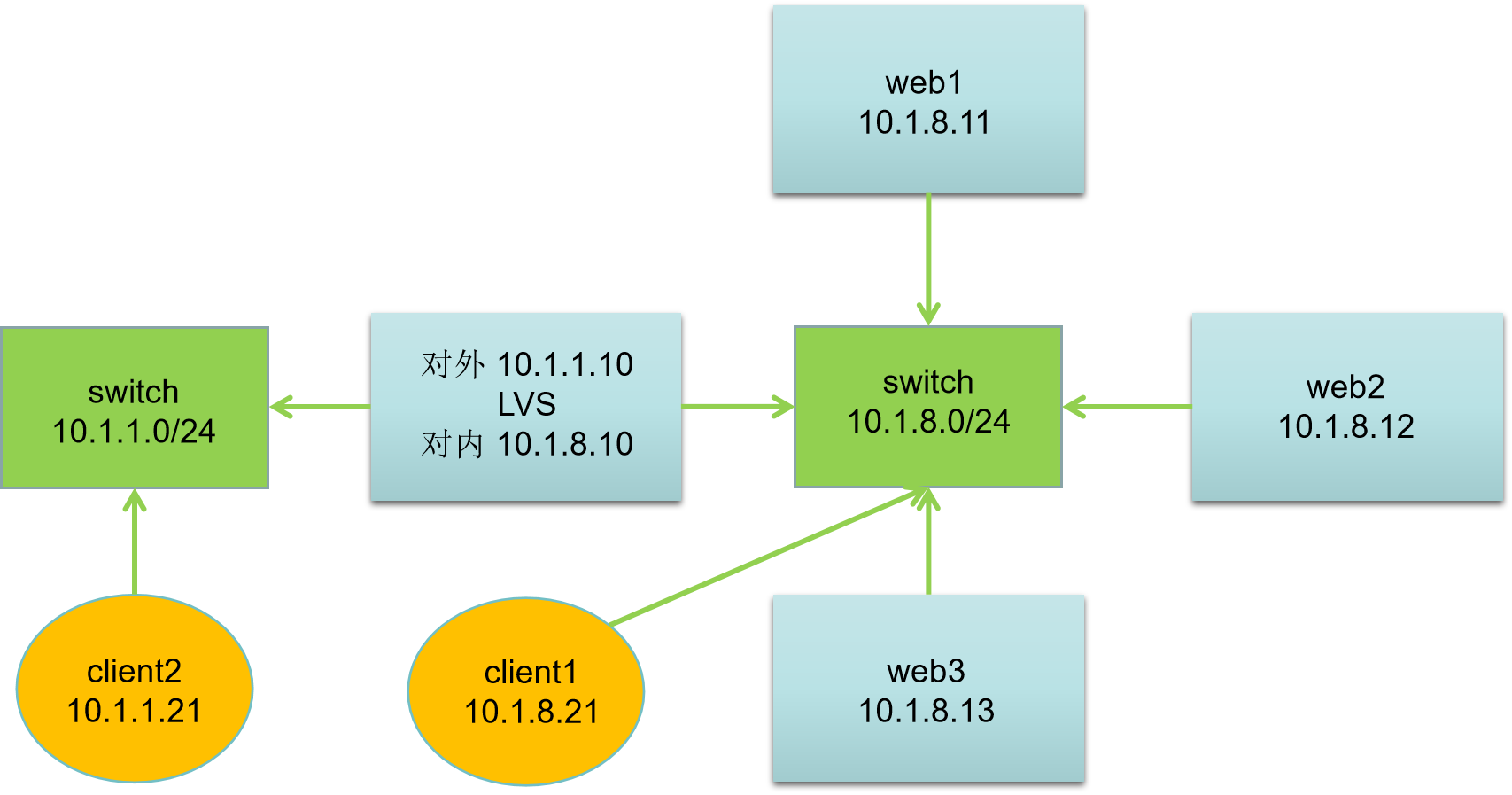

网络拓扑

主机名	IP地址	服务器角色
client2.han.cloud	10.1.1.21	客户端
client1.han.cloud	10.1.8.21	客户端
router.han.cloud	10.1.1.20, 10.1.8.20	路由器
lvs.han.cloud	10.1.1.10, 10.1.8.10	LVS 服务器
web1.han.cloud	10.1.8.11	Web 服务器
web2.han.cloud	10.1.8.12	Web 服务器
web3.han.cloud	10.1.8.13	Web 服务器

网络说明：

所有主机：第一块网卡名为 ens33，第二块网卡名为 ens192
默认第一块网卡模式为nat，第二块网卡模式为hostonly
网关设置：10.1.1.0/24 网段网关为10.1.1.10，10.1.8.0/24 网段网关为10.1.8.10

注意：本次实验的网关指向 LVS 服务器。

基础配置

主机名
IP 地址
网关

网关配置命令参考

# 10.1.8.0/24 网段网关为10.1.8.10 nmcli connection modify ens33 ipv4.gateway 10.1.8.10 nmcli connection up ens33

# 10.1.1.0/24 网段网关为10.1.1.10 nmcli connection modify ens33 ipv4.gateway 10.1.1.10 nmcli connection up ens33

配置 web

注意：所有web都要执行以下命令。

[root@web1-3 ~]#

# 部署 web
yum install -y nginx
echo Welcome to $(hostname) > /usr/share/nginx/html/index.html
systemctl enable nginx.service --now

# 访问后端 nginx
[root@client1 ~]# curl 10.1.8.11
Welcome to web1.han.cloud
[root@client1 ~]# curl 10.1.8.12
Welcome to web2.han.cloud
[root@client1 ~]# curl 10.1.8.13
Welcome to web3.han.cloud

配置 LVS

[root@lvs ~]#

# 开启路由
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
# 或者
# sed -i "s/ip_forward=0/ip_forward=1/g" /etc/sysctl.conf
sysctl -p

# 设置防火墙
systemctl enable firewalld.service --now
firewall-cmd --set-default-zone=trusted
firewall-cmd --add-masquerade --permanent
firewall-cmd --add-masquerade


# 安装 ipvsadm
yum install -y ipvsadm

# ipvsadm 服务启动的时候，从该文件中读取ipvs规则
touch /etc/sysconfig/ipvsadm
systemctl enable ipvsadm --now

# 创建轮询负载
## 增加一个tcp模式虚拟IP，调度模式：轮询
ipvsadm -A -t 10.1.1.10:80 -s rr

# 未虚拟IP增加后端真实主机，模式masquerade（NAT）
ipvsadm -a -t 10.1.1.10:80 -r 10.1.8.11 -m
ipvsadm -a -t 10.1.1.10:80 -r 10.1.8.12 -m
ipvsadm -a -t 10.1.1.10:80 -r 10.1.8.13 -m

# 保存转发规则到文件中
ipvsadm-save -n > /etc/sysconfig/ipvsadm

# 核实配置是否生效
[root@lvs ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.1.1.10:80 rr
  -> 10.1.8.11:80                  Masq    1      0          0
  -> 10.1.8.12:80                  Masq    1      0          0
  -> 10.1.8.13:80                  Masq    1      0          0

# 多次访问验证
[root@client2 ~]# for i in {1..90};do curl -s 10.1.1.10 ;done|sort|uniq -c
     30 Welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     30 Welcome to web3.han.cloud

负载均衡模式更改为加权轮询。

[root@lvs ~]#
# 修改 调度模式为：带权重的轮询
ipvsadm -E -t 10.1.1.10:80 -s wrr

# 设置权重为2
ipvsadm -e -t 10.1.1.10:80 -r 10.1.8.12 -m -w 2

# 设置权重为3
ipvsadm -e -t 10.1.1.10:80 -r 10.1.8.13 -m -w 3

[root@lvs ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.1.1.10:80 wrr
  -> 10.1.8.11:80                 Masq    1      0          30
  -> 10.1.8.12:80                 Masq    2      0          30
  -> 10.1.8.13:80                 Masq    3      0          30

访问验证

[root@client2 ~]# for i in {1..90};do curl -s 10.1.1.10 ;done|sort|uniq -c
     15 Welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     45 Welcome to web3.han.cloud

思考

此时client1是否可以通过10.1.1.10访问后端服务器？具体原因是什么？

答案：不能访问。因为client1发出去的数据包是经过LVS的ipvs模块处理的，而后端web服务器收到数据包后根据来源地址10.1.8.21进行回复，也就是直接返回给client1，导致数据包没有返回给LVS处理。

如果不能，需要如何配置才能实现访问？

[root@web1-3 ~]# nmcli connection modify ens33 ipv4.routes '10.1.8.21 255.255.255.255 10.1.8.10'
[root@web1-3 ~]# nmcli connection up ens33

DR 模式

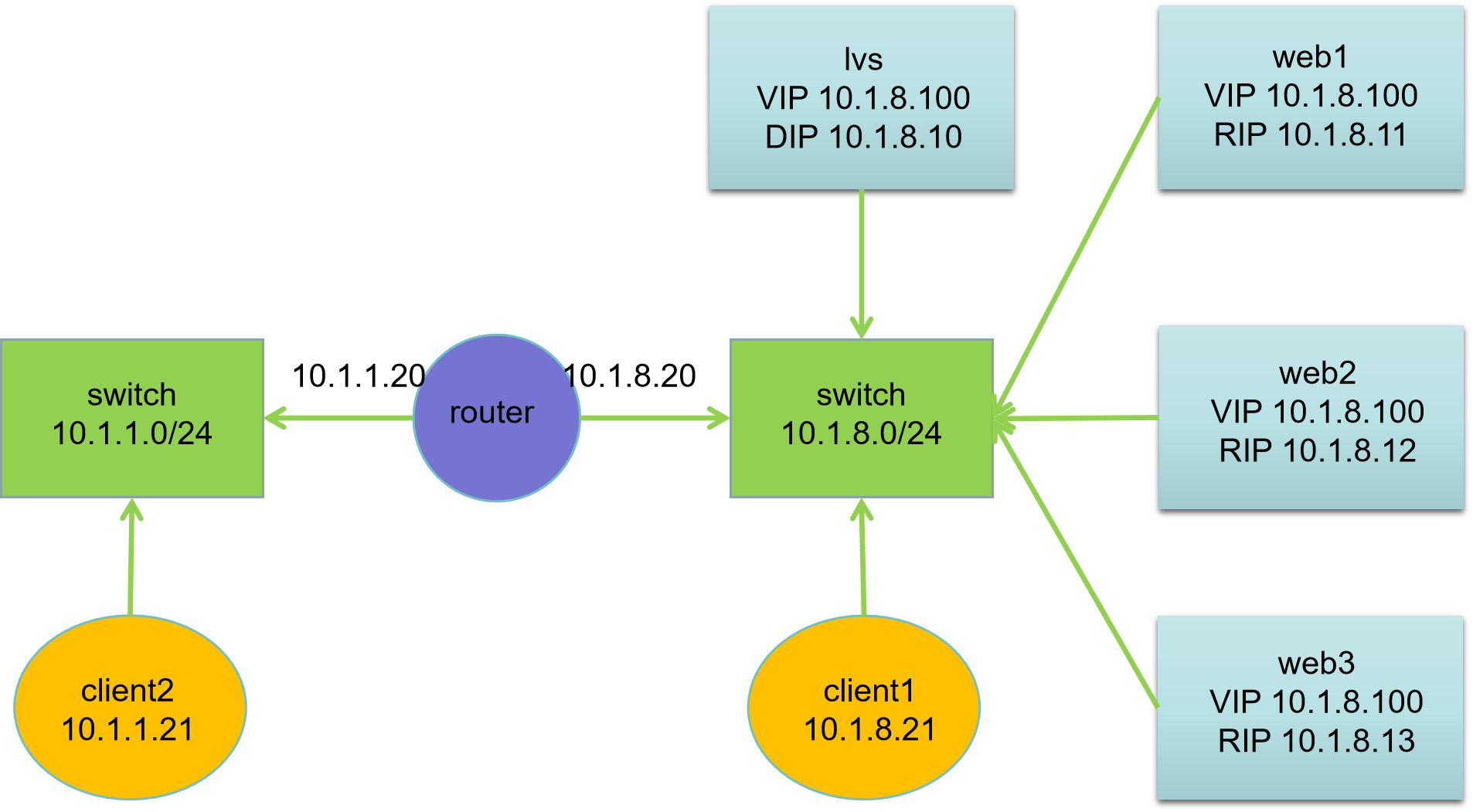

网络拓扑

主机名	IP地址	服务器角色
client2.han.cloud	10.1.1.21	客户端
client1.han.cloud	10.1.8.21	客户端
router.han.cloud	10.1.1.20, 10.1.8.20	路由器
lvs.han.cloud	10.1.8.10	LVS 服务器
web1.han.cloud	10.1.8.11	Web 服务器
web2.han.cloud	10.1.8.12	Web 服务器
web3.han.cloud	10.1.8.13	Web 服务器

网络说明：

所有主机：第一块网卡名为 ens33，第二块网卡名为 ens192
默认第一块网卡模式为 nat，第二块网卡模式为 hostonly
网关设置：10.1.1.0/24 网段网关为10.1.1.20，10.1.8.0/24 网段网关为10.1.8.20

基础配置

主机名
IP 地址
网关

网关配置命令参考

# 10.1.8.0/24 网段网关为10.1.8.20 nmcli connection modify ens33 ipv4.gateway 10.1.8.20 nmcli connection up ens33

# 10.1.1.0/24 网段网关为10.1.1.20 nmcli connection modify ens33 ipv4.gateway 10.1.1.20 nmcli connection up ens33 ```

配置 router

# 开启路由
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
# 或者
# sed -i "s/ip_forward=0/ip_forward=1/g" /etc/sysctl.conf
sysctl -p

配置 web

注意：所有web都要执行以下命令。

[root@web1-3 ~]#

# 部署 web
yum install -y nginx
echo Welcome to $(hostname) > /usr/share/nginx/html/index.html
systemctl enable nginx.service --now

# 访问后端 nginx
[root@client1 ~]# curl 10.1.8.11
Welcome to web1.han.cloud
[root@client1 ~]# curl 10.1.8.12
Welcome to web2.han.cloud
[root@client1 ~]# curl 10.1.8.13
Welcome to web3.han.cloud

配置 LVS-RS

所有后端主机都要做相同配置。

[root@web1-3 ~]#

# 增加虚拟网卡，子网掩码一定要设置为 32 位
nmcli connection add type dummy ifname dummy con-name dummy ipv4.method manual ipv4.addresses 10.1.8.100/32
nmcli connection up dummy

# 配置 arp 参数，关闭arp对dummy网卡的解析
cat >> /etc/sysctl.conf << EOF
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.dummy.arp_ignore = 1
net.ipv4.conf.dummy.arp_announce = 2
EOF
sysctl -p

内核参数：net.ipv4.conf.all.arp_ignore

作用：控制主机收到 ARP 请求时，是否回复 ARP 响应（即是否告知对方 “该 IP 对应的 MAC 地址是我”）。

参数值及含义：

参数值行为说明

0（默认）只要本机有该 IP 地址（无论哪个网卡），就回复 ARP 响应。问题：多网卡场景下，可能导致 “ARP 漂移”（例如网卡 A 的 IP 被网卡 B 响应）。

1 仅当 ARP 请求的目标 IP 与接收请求的网卡上的主 IP 完全匹配时，才回复响应。（主 IP 指网卡配置的第一个 IP 地址）

2 仅当 ARP 请求的目标 IP 与接收请求的网卡上的任一 IP（包括 secondary IP）匹配时，才回复响应。

3 不回复 ARP 请求（除非是本地环回地址）。

4-7 更复杂的策略（如忽略来自非本网络的请求），较少使用。

典型场景：

服务器有多个网卡（如 eth0、eth1），分别属于不同子网，需避免跨网卡响应 ARP 请求。

配置虚拟 IP（如 Keepalived 高可用集群的 VIP）时，防止非主节点响应 VIP 的 ARP 请求。

内核参数：net.ipv4.conf.all.arp_announce

作用：控制主机发送 ARP 通告（主动告知 “我的 IP 对应的 MAC 地址”）时，如何选择源 IP 地址。 参数值及含义：

参数值行为说明

0（默认）允许使用任意本地 IP 作为 ARP 通告的源 IP（可能选择与目标网络无关的 IP）。问题：跨子网通信时，可能导致其他主机学习到错误的 IP-MAC 映射。

1 尽量使用与目标 IP 同子网的本地 IP 作为源 IP；若没有，则使用接收接口的 IP。

2（推荐）严格选择与目标 IP 同子网的本地 IP 作为源 IP；若没有，则不发送 ARP 通告（或使用环回地址）。

典型场景：

多网卡服务器访问外部网络时，确保 ARP 通告的源 IP 属于目标网络所在的子网，避免其他主机误将 IP 关联到错误的网卡 MAC。

负载均衡或高可用集群中，防止虚拟 IP 被错误的物理网卡 MAC 通告。

参数值	行为说明
0（默认）	只要本机有该 IP 地址（无论哪个网卡），就回复 ARP 响应。问题：多网卡场景下，可能导致 “ARP 漂移”（例如网卡 A 的 IP 被网卡 B 响应）。
1	仅当 ARP 请求的目标 IP 与接收请求的网卡上的主 IP 完全匹配时，才回复响应。（主 IP 指网卡配置的第一个 IP 地址）
2	仅当 ARP 请求的目标 IP 与接收请求的网卡上的任一 IP（包括 secondary IP）匹配时，才回复响应。
3	不回复 ARP 请求（除非是本地环回地址）。
4-7	更复杂的策略（如忽略来自非本网络的请求），较少使用。

参数值	行为说明
0（默认）	允许使用任意本地 IP 作为 ARP 通告的源 IP（可能选择与目标网络无关的 IP）。问题：跨子网通信时，可能导致其他主机学习到错误的 IP-MAC 映射。
1	尽量使用与目标 IP 同子网的本地 IP 作为源 IP；若没有，则使用接收接口的 IP。
2（推荐）	严格选择与目标 IP 同子网的本地 IP 作为源 IP；若没有，则不发送 ARP 通告（或使用环回地址）。

配置 LVS-DS

[root@lvs ~]#

# 配置虚拟网卡
nmcli connection add type dummy ifname dummy con-name dummy ipv4.method manual ipv4.addresses 10.1.8.100/32
nmcli connection up dummy

# 安装 ipvsadm
yum install -y ipvsadm
touch /etc/sysconfig/ipvsadm
systemctl enable ipvsadm --now

# 创建轮询负载
ipvsadm -A -t 10.1.8.100:80 -s rr
ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.11:80
ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.12:80
ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.13:80
ipvsadm-save -n > /etc/sysconfig/ipvsadm

# 核实配置是否生效
[root@lvs ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.1.8.100:80 rr
  -> 10.1.8.11:80                 Route   1      0          0
  -> 10.1.8.12:80                 Route   1      0          0
  -> 10.1.8.13:80                 Route   1      0          0
# Forward 值为 Route，代表当前模式为 DR

访问验证

[root@client1 ~]# for i in {1..90};do curl -s 10.1.8.100 ;done|sort|uniq -c
     30 Welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     30 Welcome to web3.han.cloud

[root@client2 ~]# for i in {1..90};do curl -s 10.1.8.100 ;done|sort|uniq -c
     30 Welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     30 Welcome to web3.han.cloud

参考脚本

Real Server 配置

#!/bin/bash
# description : 配置Real Server

. /etc/rc.d/init.d/functions

VIP=10.1.8.100

case "$1" in
  start)
    echo -n "Start LVS Real Server ... "

    # 设置 VIP
    if nmcli connection |grep -q dummy;then
      nmcli connection modify dummy ipv4.method manual ipv4.addresses $VIP/32
    else
      nmcli connection add type dummy ifname dummy con-name dummy ipv4.method manual ipv4.addresses $VIP/32
    fi
    nmcli connection up dummy

    # 关闭 ARP
    echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
    echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
    echo "1" >/proc/sys/net/ipv4/conf/dummy/arp_ignore
    echo "2" >/proc/sys/net/ipv4/conf/dummy/arp_announce

    echo OK
    ;;
  stop)
    echo -n "Stop LVS Real Server ... "

    # 关闭 VIP
    nmcli connection delete dummy

    # 启用 ARP
    echo "0" >/proc/sys/net/ipv4/conf/dummy/arp_ignore
    echo "0" >/proc/sys/net/ipv4/conf/dummy/arp_announce
    echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
    echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce

    echo OK
    ;;
  *)
    echo "Usage: $0 start|stop"
    exit 1
    ;;
esac

Director Server 配置

#!/bin/bash
# description : 配置 Director Server

. /etc/rc.d/init.d/functions

# 安装 ipvsadm
if rpm -q ipvsadm &>/dev/null;then
  true
else
  yum install -y ipvsadm &>/dev/null
fi

VIP=10.1.8.100
PORT=80
rs1=10.1.8.11
rs2=10.1.8.12
rs3=10.1.8.13
interface=ens33
con_name=ens33
ipv=/sbin/ipvsadm

case "$1" in
  start)
    echo -n "Start LVS Director Server ... "

    # 设置 VIP
    if ip -br addr | grep -q $VIP;then
      true
    else
      nmcli connection modify ${con_name} +ipv4.addresses $VIP/32
      nmcli connection up ${con_name}
    fi

    # 设置 LB
    $ipv -C
    $ipv -A -t $VIP:${PORT} -s wrr
    $ipv -a -t $VIP:${PORT} -r $rs1:${PORT} -g -w 1
    $ipv -a -t $VIP:${PORT} -r $rs2:${PORT} -g -w 1
    $ipv -a -t $VIP:${PORT} -r $rs3:${PORT} -g -w 1
    echo OK
    ;;
  stop)
    echo -n "Stop LVS Director Server ... "

    # 关闭 VIP
    if ip -br addr | grep -q $VIP;then
      nmcli connection modify ${con_name} -ipv4.addresses $VIP/32
      nmcli connection up ${con_name}
    fi

    # 关闭 LB
    $ipv -C

    echo OK
    ;;
  *)
    echo "Usage: $0 start|stop"
    exit 1
    ;;
esac

DR 模式

网络拓扑

主机名	IP地址	服务器角色
client2.han.cloud	10.1.1.21	客户端
client1.han.cloud	10.1.8.21	客户端
router.han.cloud	10.1.1.20, 10.1.8.20	路由器
lvs.han.cloud	10.1.8.10	LVS 服务器
web1.han.cloud	10.1.8.11	Web 服务器
web2.han.cloud	10.1.8.12	Web 服务器
web3.han.cloud	10.1.8.13	Web 服务器

网络说明：

所有主机：第一块网卡名为 ens33，第二块网卡名为 ens192
默认第一块网卡模式为 nat，第二块网卡模式为 hostonly
网关设置：10.1.1.0/24 网段网关为10.1.1.20，10.1.8.0/24 网段网关为10.1.8.20

基础配置

主机名
IP 地址
网关

```bash # 网关配置命令参考

# 10.1.8.0/24 网段网关为10.1.8.20 nmcli connection modify ens33 ipv4.gateway 10.1.8.20 nmcli connection up ens33

# 10.1.1.0/24 网段网关为10.1.1.20 nmcli connection modify ens33 ipv4.gateway 10.1.1.20 nmcli connection up ens33 ```

配置 router

# 开启路由
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
# 或者
# sed -i "s/ip_forward=0/ip_forward=1/g" /etc/sysctl.conf
sysctl -p

配置 web

注意：所有web都要执行以下命令。

[root@web1-3 ~]#

# 部署 web
yum install -y nginx
echo Welcome to $(hostname) > /usr/share/nginx/html/index.html
systemctl enable nginx.service --now

# 访问后端 nginx
[root@client1 ~]# curl 10.1.8.11
Welcome to web1.han.cloud
[root@client1 ~]# curl 10.1.8.12
Welcome to web2.han.cloud
[root@client1 ~]# curl 10.1.8.13
Welcome to web3.han.cloud

配置 LVS-RS

所有后端主机都要做相同配置。

[root@web1-3 ~]#

# 增加虚拟网卡，子网掩码一定要设置为 32 位
nmcli connection add type dummy ifname dummy con-name dummy ipv4.method manual ipv4.addresses 10.1.8.100/32
nmcli connection up dummy

# 配置 arp 参数，关闭arp对dummy网卡的解析
cat >> /etc/sysctl.conf << EOF
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.dummy.arp_ignore = 1
net.ipv4.conf.dummy.arp_announce = 2
EOF
sysctl -p

内核参数：net.ipv4.conf.all.arp_ignore

作用：控制主机收到 ARP 请求时，是否回复 ARP 响应（即是否告知对方 “该 IP 对应的 MAC 地址是我”）。

参数值及含义：

参数值行为说明

0（默认）只要本机有该 IP 地址（无论哪个网卡），就回复 ARP 响应。问题：多网卡场景下，可能导致 “ARP 漂移”（例如网卡 A 的 IP 被网卡 B 响应）。

1 仅当 ARP 请求的目标 IP 与接收请求的网卡上的主 IP 完全匹配时，才回复响应。（主 IP 指网卡配置的第一个 IP 地址）

2 仅当 ARP 请求的目标 IP 与接收请求的网卡上的任一 IP（包括 secondary IP）匹配时，才回复响应。

3 不回复 ARP 请求（除非是本地环回地址）。

4-7 更复杂的策略（如忽略来自非本网络的请求），较少使用。

典型场景：

服务器有多个网卡（如 eth0、eth1），分别属于不同子网，需避免跨网卡响应 ARP 请求。

配置虚拟 IP（如 Keepalived 高可用集群的 VIP）时，防止非主节点响应 VIP 的 ARP 请求。

内核参数：net.ipv4.conf.all.arp_announce

作用：控制主机发送 ARP 通告（主动告知 “我的 IP 对应的 MAC 地址”）时，如何选择源 IP 地址。 参数值及含义：

参数值行为说明

0（默认）允许使用任意本地 IP 作为 ARP 通告的源 IP（可能选择与目标网络无关的 IP）。问题：跨子网通信时，可能导致其他主机学习到错误的 IP-MAC 映射。

1 尽量使用与目标 IP 同子网的本地 IP 作为源 IP；若没有，则使用接收接口的 IP。

2（推荐）严格选择与目标 IP 同子网的本地 IP 作为源 IP；若没有，则不发送 ARP 通告（或使用环回地址）。

典型场景：

多网卡服务器访问外部网络时，确保 ARP 通告的源 IP 属于目标网络所在的子网，避免其他主机误将 IP 关联到错误的网卡 MAC。

负载均衡或高可用集群中，防止虚拟 IP 被错误的物理网卡 MAC 通告。

参数值	行为说明
0（默认）	只要本机有该 IP 地址（无论哪个网卡），就回复 ARP 响应。问题：多网卡场景下，可能导致 “ARP 漂移”（例如网卡 A 的 IP 被网卡 B 响应）。
1	仅当 ARP 请求的目标 IP 与接收请求的网卡上的主 IP 完全匹配时，才回复响应。（主 IP 指网卡配置的第一个 IP 地址）
2	仅当 ARP 请求的目标 IP 与接收请求的网卡上的任一 IP（包括 secondary IP）匹配时，才回复响应。
3	不回复 ARP 请求（除非是本地环回地址）。
4-7	更复杂的策略（如忽略来自非本网络的请求），较少使用。

参数值	行为说明
0（默认）	允许使用任意本地 IP 作为 ARP 通告的源 IP（可能选择与目标网络无关的 IP）。问题：跨子网通信时，可能导致其他主机学习到错误的 IP-MAC 映射。
1	尽量使用与目标 IP 同子网的本地 IP 作为源 IP；若没有，则使用接收接口的 IP。
2（推荐）	严格选择与目标 IP 同子网的本地 IP 作为源 IP；若没有，则不发送 ARP 通告（或使用环回地址）。

配置 LVS-DS

[root@lvs ~]#

# 配置虚拟网卡
nmcli connection add type dummy ifname dummy con-name dummy ipv4.method manual ipv4.addresses 10.1.8.100/32
nmcli connection up dummy

# 安装 ipvsadm
yum install -y ipvsadm
touch /etc/sysconfig/ipvsadm
systemctl enable ipvsadm --now

# 创建轮询负载
ipvsadm -A -t 10.1.8.100:80 -s rr
ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.11:80
ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.12:80
ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.13:80
ipvsadm-save -n > /etc/sysconfig/ipvsadm

# 核实配置是否生效
[root@lvs ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.1.8.100:80 rr
  -> 10.1.8.11:80                 Route   1      0          0
  -> 10.1.8.12:80                 Route   1      0          0
  -> 10.1.8.13:80                 Route   1      0          0
# Forward 值为 Route，代表当前模式为 DR

访问验证

[root@client1 ~ 16:43:50]#  for i in {1..90};do curl -s 10.1.8.100 ;done|so
     30 welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     30 Welcome to web3.han.cloud

[root@client2 ~ 16:43:37]# for i in {1..90};do curl -s 10.1.8.100 ;done|sort|uniq -c
     30 welcome to web1.han.cloud
     30 Welcome to web2.han.cloud
     30 Welcome to web3.han.cloud

参考脚本

Real Server 配置

#!/bin/bash
# description : 配置Real Server

. /etc/rc.d/init.d/functions

VIP=10.1.8.100

case "$1" in
  start)
    echo -n "Start LVS Real Server ... "

    # 设置 VIP
    if nmcli connection |grep -q dummy;then
      nmcli connection modify dummy ipv4.method manual ipv4.addresses $VIP/32
    else
      nmcli connection add type dummy ifname dummy con-name dummy ipv4.method manual ipv4.addresses $VIP/32
    fi
    nmcli connection up dummy

    # 关闭 ARP
    echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
    echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
    echo "1" >/proc/sys/net/ipv4/conf/dummy/arp_ignore
    echo "2" >/proc/sys/net/ipv4/conf/dummy/arp_announce

    echo OK
    ;;
  stop)
    echo -n "Stop LVS Real Server ... "

    # 关闭 VIP
    nmcli connection delete dummy

    # 启用 ARP
    echo "0" >/proc/sys/net/ipv4/conf/dummy/arp_ignore
    echo "0" >/proc/sys/net/ipv4/conf/dummy/arp_announce
    echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
    echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce

    echo OK
    ;;
  *)
    echo "Usage: $0 start|stop"
    exit 1
    ;;
esac

Director Server 配置

#!/bin/bash
# description : 配置 Director Server

. /etc/rc.d/init.d/functions

# 安装 ipvsadm
if rpm -q ipvsadm &>/dev/null;then
  true
else
  yum install -y ipvsadm &>/dev/null
fi

VIP=10.1.8.100
PORT=80
rs1=10.1.8.11
rs2=10.1.8.12
rs3=10.1.8.13
interface=ens33
con_name=ens33
ipv=/sbin/ipvsadm

case "$1" in
  start)
    echo -n "Start LVS Director Server ... "

    # 设置 VIP
    if ip -br addr | grep -q $VIP;then
      true
    else
      nmcli connection modify ${con_name} +ipv4.addresses $VIP/32
      nmcli connection up ${con_name}
    fi

    # 设置 LB
    $ipv -C
    $ipv -A -t $VIP:${PORT} -s wrr
    $ipv -a -t $VIP:${PORT} -r $rs1:${PORT} -g -w 1
    $ipv -a -t $VIP:${PORT} -r $rs2:${PORT} -g -w 1
    $ipv -a -t $VIP:${PORT} -r $rs3:${PORT} -g -w 1
    echo OK
    ;;
  stop)
    echo -n "Stop LVS Director Server ... "

    # 关闭 VIP
    if ip -br addr | grep -q $VIP;then
      nmcli connection modify ${con_name} -ipv4.addresses $VIP/32
      nmcli connection up ${con_name}
    fi

    # 关闭 LB
    $ipv -C

    echo OK
    ;;
  *)
    echo "Usage: $0 start|stop"
    exit 1
    ;;
esac

openEuler 社区

openEuler 是由开放原子开源基金会孵化的全场景开源操作系统项目，面向数字基础设施四大核心场景（服务器、云计算、边缘计算、嵌入式），全面支持 ARM、x86、RISC-V、loongArch、PowerPC、SW-64 等多样性计算架构

更多推荐

无限画布：当电商设计不再受限于「画布」，内容生产进入模型时代

openEuler 社区

【威嵌神州技术分享】飞腾D3000M天脉开发板：航空级实时系统的国产化开发利器

openEuler 社区

Android 7系统网络（一）全景图与调用链路概览

本篇建立了 Android 7 网络子系统的五层全景图（内核 → netd → Framework → NetworkAgent → 应用 API），并跟踪了一条 HTTP 请求在各层之间穿行的完整路径。关键理解：netd 是网络控制的中枢——Framework 层的所有网络策略（防火墙、带宽、路由、DNS）最终都通过 netd 的 Controller 落地为 iptables 规则和路由表条目
