摘要：随着储能系统在全球市场的大规模投运，传统的物理触摸屏受限于极端工况和高昂成本正逐渐被淘汰，这给现场的本地调试和诊断带来了难以承受的盲调风险。本文从底层物联网架构师的视角出发，深度拆解符合无屏化趋势的软硬解耦架构。探讨如何在网络边界部署具备Web服务器环境的多核计算中枢，结合 Python 的异步流处理与轻量级前端技术，为跨国物联网提供摆脱物理屏幕依赖的技术范式。

导语：在出海交付项目中，技术团队通常将精力消耗在如何兼容云端系统的数据格式上。然而，当远在海外的现场有上百个底层传感器需要临时进行本地核验时，如果柜门上取消了物理屏幕，且内部通信节点只是一个盲目的透明路由，海外实施工程师将失去对设备状态的直观把控。为了构建具备极佳现场友好性的工业网络底座，架构师必须重塑边缘侧的可视化逻辑，采用具备高算力能力的计算节点作为现场的Web中台，将复杂的组态画面渲染下沉到边缘侧，阻断盲调的干扰。

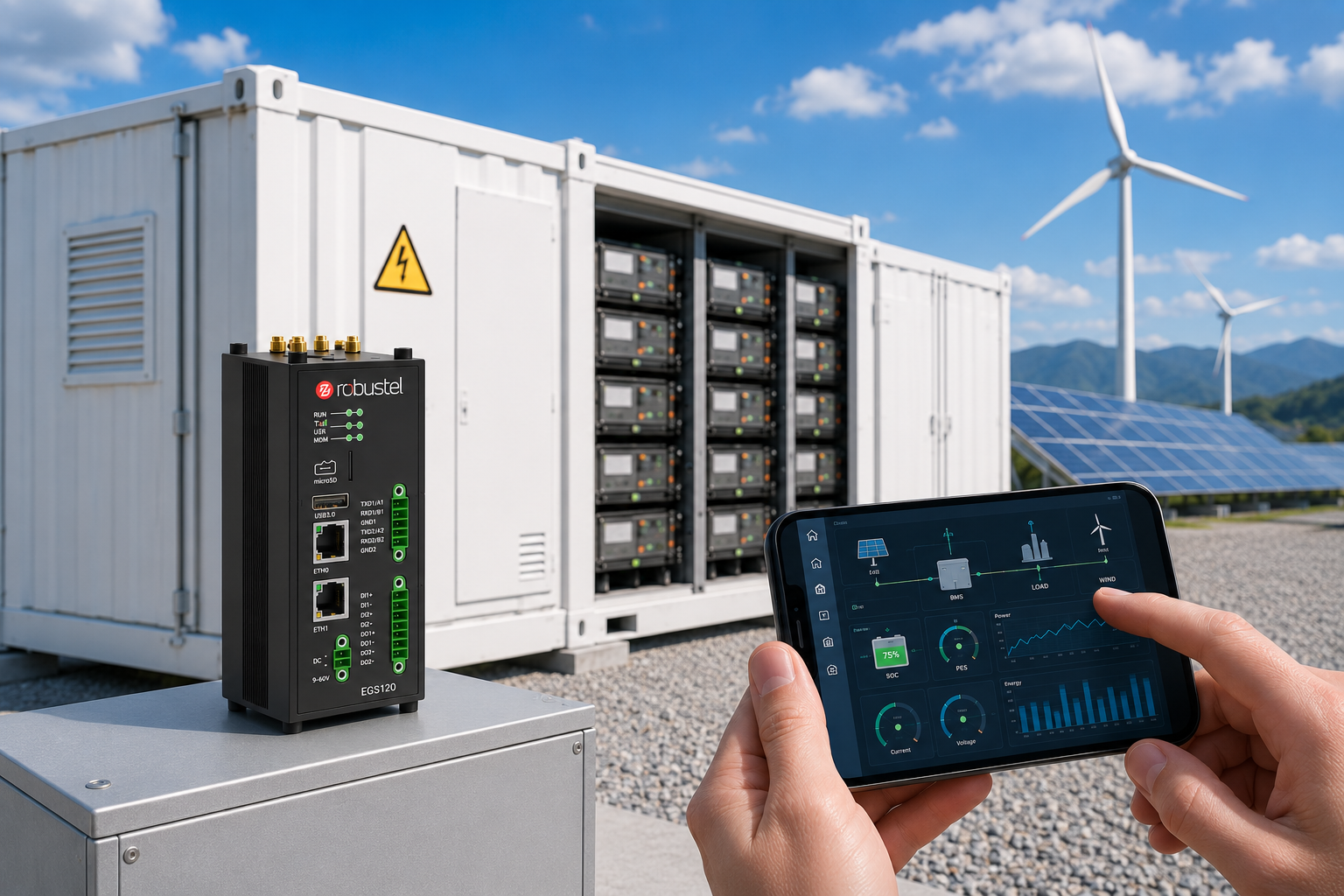

边缘解耦在无屏化可视化架构中的底层逻辑解析

1、突破硬件束缚与软件前端化架构

现代出海无屏化架构的核心要求是底层数据的轻量化网页呈现。在典型的拓扑中，如果要求底层PLC直接将原始字节暴露给工程师的电脑，工程师需要安装庞大繁琐的专业调试软件。必须在网络中心引入具备独立SCADA进程的边缘节点。通过核心处理引擎，边缘节点在本地将下位机的报文独立转换后，生成一份标准的JSON流，并通过内置的HTTP服务器喂给前端的JavaScript页面。这一机制是确保跨国现场顺畅调试的基础。

2、状态抽象与 Web UI 联动

在架构设计时，展示逻辑必须能够适应复杂的移动设备兼容性要求。边缘节点内部必须明确边缘微服务作为数据提纯的绝对核心，剥离繁重的桌面端依赖。容器内的 Python 逻辑通过建立异步的数据队列，利用WebSocket协议，实现前后端的长连接。架构师无需再为不同厂家的触摸屏选型发愁，整体流转逻辑通用透明。

3、自主渲染与异步数据服务 Python 代码实践

高稳定性的无屏化架构要求底层的代理进程必须具备极强的数据吐出能力。

以下 Python 代码片段，展示了计算节点如何利用原生协程机制，在边缘端建立异步Web服务并安全地推送底层设备的实时数据，无阻塞地进行除法缩放等操作，最终向局域网浏览器输出受控的展示流，展现无屏化架构的核心数据流转逻辑：

import asyncio
import logging
import json
from aiohttp import web

# 无屏化组态架构设计：在计算节点上采用Python实现轻量级Web SCADA后端
# 开发者将HTTP服务微服务部署于本地容器中，实现对移动端浏览器的局域网数据喂送

class EdgeScadaServer:
    """
    节点内部数据可视化引擎抽象，以异步任务为核心数据源，执行前端数据推送
    """
    def __init__(self):
        self.clients = set()

        # 建立专供前端HMI展示的高精度数据字典
        self.dashboard_payload = {
            "battery_soc_percent": 0.0,
            "inverter_temp_c": 0.0,
            "system_status": "NORMAL"
        }

    async def poll_hardware_data(self):
        """
        模拟通过异步机制持续接收底层PLC的原始数据，并执行量纲平滑
        """
        try:
            while True:
                # 实际应用中这里是高频读取本地总线数据
                await asyncio.sleep(1.0)

                # 模拟传递过来的原始整数寄存器值
                raw_soc = 855
                raw_temp = 425

                # 采用除法运算进行量纲转换，将寄存器值恢复为真实物理量，避免格式混乱
                actual_soc = raw_soc / 10.0
                actual_temp = raw_temp / 10.0

                self.dashboard_payload["battery_soc_percent"] = actual_soc
                self.dashboard_payload["inverter_temp_c"] = actual_temp

                # 向所有已连接的前端浏览器广播最新数据
                await self.broadcast_to_clients()

        except Exception as e:
            logging.error(f"Hardware polling process error: {e}")

    async def websocket_handler(self, request):
        """
        处理来自局域网内平板电脑或手机浏览器的WebSocket连接请求
        """
        ws = web.WebSocketResponse()
        await ws.prepare(request)

        self.clients.add(ws)
        logging.info("New local HMI client connected.")

        try:
            # 建立连接后立即推送一次全量快照
            await ws.send_json(self.dashboard_payload)

            async for msg in ws:
                # 处理前端下发的控制指令（如启停操作）
                if msg.type == web.WSMsgType.TEXT:
                    logging.info(f"Received control command from UI: {msg.data}")
        finally:
            self.clients.remove(ws)
            logging.info("Local HMI client disconnected.")

        return ws

    async def broadcast_to_clients(self):
        """
        将最新清洗后的数据推送到所有存活的局域网前端
        """
        if not self.clients:
            return

        message = json.dumps(self.dashboard_payload)
        tasks = []
        for ws in self.clients:
            tasks.append(asyncio.create_task(ws.send_str(message)))

        if tasks:
            await asyncio.wait(tasks)

    async def serve_static_html(self, request):
        """
        处理前端HTML页面的拉取请求，替代物理触摸屏的UI界面
        """
        html_content = """
        <!DOCTYPE html>
        <html>
            <head><title>Edge SCADA Dashboard</title></head>
            <body>
                <h1>Local Energy Storage Status</h1>
                <div id="data-container">Waiting for data...</div>
                <script>
                    const ws = new WebSocket('ws://' + window.location.host + '/ws');
                    ws.onmessage = function(event) {
                        document.getElementById('data-container').innerText = event.data;
                    };
                </script>
            </body>
        </html>
        """
        return web.Response(text=html_content, content_type='text/html')

async def initialize_web_scada_controller():
    """
    并发启动状态读取与Web服务守护进程
    """
    server_engine = EdgeScadaServer()

    app = web.Application()
    app.router.add_get('/', server_engine.serve_static_html)
    app.router.add_get('/ws', server_engine.websocket_handler)

    runner = web.AppRunner(app)
    await runner.setup()
    site = web.TCPSite(runner, '0.0.0.0', 8080)

    # 拉起Web监听服务
    await site.start()
    logging.info("Local Web SCADA engine started on port 8080")

    # 拉起底层硬件数据轮询任务
    await server_engine.poll_hardware_data()

if __name__ == '__main__':
    logging.basicConfig(level=logging.INFO, format='%(asctime)s - %(message)s')
    # 启动本地闭环的可视化守护引擎，赋能无屏化的极简现场调试
    # asyncio.run(initialize_web_scada_controller())

常见问题解答 (FAQ)：

问题1、利用边缘网关运行Web服务，其高频的渲染会导致底层采集死锁吗？

答：完全不会。边缘节点的协程架构完美隔离了I/O操作。复杂的图形渲染实际上是由连接到网关的手机或平板的CPU完成的，网关自身仅负责轻量级的JSON报文分发，算力压力极低。

问题2、如果开发人员需要频繁调整前端UI布局，需要懂底层的C语言驱动吗？

答：完全不需要。前后端分离架构的优势就在于此。UI设计人员只需用标准的HTML5和CSS技术编写页面，将其打包上传到网关的指定存储目录下，即可热更新本地显示界面，规避了传统触摸屏专有软件的封闭性。

问题3、除了局域网展示，这种架构能进一步支撑广域网的远程穿透查看吗？

答：可以。由于组态界面已经Web化，只要网关建立了一条安全的代理隧道连接到国内云端，国内总部的专家同样可以在浏览器中输入授权地址，看到与现场一模一样的动态组态画面。

总结：在海外项目向无屏化交付转型的进程中，抛弃对脆弱物理介质的依赖是架构演进的必然。通过部署具备强劲Web并发能力与高度隔离代码的独立计算中枢，研发团队能为海外现场构筑一个极其轻盈的本地诊断中心。这不仅极大地释放了企业因硬件损坏带来的维保压力，更为长期的海外高效运维提供了坚实的技术支撑。欢迎各位探讨底层数据前端化机制的优化思路，或交流无屏化降维打击的实战经验。
