一、简介

1.1 技术背景

Linux 自 2.6 内核引入内核抢占机制前，内核态代码一旦执行完毕才会交出 CPU，高负载场景下调度抖动极其严重。随着工业自动化、伺服控制、自动驾驶、5G 边缘网关等硬实时场景落地，社区逐步迭代出四层递进式抢占模型：PREEMPT_NONE、PREEMPT_VOLUNTARY、PREEMPT、PREEMPT_RT，四层模型通过内核编译开关切换，核心差异是内核临界区可被抢占的范围、中断处理可抢占性、自旋锁休眠改造三大维度。

传统开发者普遍存在选型误区：工控项目无脑编译 PREEMPT_RT 内核、云服务器随意开启全抢占模式，前者增加系统开销、引发内存碎片与锁竞争死锁；后者导致业务吞吐率暴跌、上下文切换风暴。四种抢占模型没有绝对优劣，只有场景匹配度差异，精准区分模型延迟特征、掌握内核配置、量化测试抖动，是实时 Linux 开发的核心必备能力。

1.2 实际应用价值

1. 嵌入式工控开发：EtherCAT 伺服、运动控制、PLC 软逻辑任务对调度抖动要求 1ms~100us，选错抢占模型会导致电机丢脉冲、设备报警；
2. 边缘实时网关：工业数据采集、现场总线转发任务，需平衡吞吐量与响应延迟；
3. 通用服务器：Web、数据库、存储服务追求高吞吐，低抢占开销优先；
4. 桌面 / 低延迟终端：音视频直播、实时音频处理，需要毫秒级软实时响应。

掌握四种抢占模型的配置、对比、调优方法，可支撑项目需求指标落地，同时为内核调度论文提供完整实验数据、测试代码与对比基准，具备工程落地与学术调研双重价值。

二、核心概念与术语详解

2.1 内核抢占基础定义

内核抢占：CPU 运行内核态代码时，若出现更高优先级就绪任务，调度器可中断当前内核流程、切换至高优任务。抢占计数器preempt_count是控制核心：数值为 0 代表可抢占，大于 0 代表持有锁 / 关闭抢占，禁止调度抢占。

• 用户态抢占：所有 Linux 默认支持，用户进程随时可被高优任务抢占；
• 内核态抢占：由 CONFIG_PREEMPT 系列开关控制，四种模型本质是对内核临界区抢占约束的分级放开。

2.2 四种抢占模型核心释义

内核配置项	官方名称	核心抢占规则	最大调度抖动	开销等级
CONFIG_PREEMPT_NONE	No Forced Preemption(Server)	完全禁止内核抢占，仅系统调用返回、显式调度点触发任务切换；长临界区、关中断代码会阻塞调度数十 ms	10~50ms	最低
CONFIG_PREEMPT_VOLUNTARY	Voluntary Kernel Preemption(Desktop)	内核关键路径插入显式cond_resched()自愿调度点，长循环主动让出 CPU；锁、关中断区域仍不可抢占	2~10ms	低
CONFIG_PREEMPT	Preemptible Kernel(Low-Latency Desktop)	无锁内核代码全部支持抢占；自旋锁、中断关闭区间不可抢占；标准软实时	0.5~2ms	中
CONFIG_PREEMPT_RT	Fully Preemptible RT Kernel	RT 补丁改造：自旋锁改为可休眠 mutex、中断线程化、RCU 可抢占、几乎所有临界区支持抢占；硬实时标准	10~200us	高

2.3 配套关键术语

1. 调度延迟（Latency）：任务唤醒至实际获取 CPU 执行的间隔，分为唤醒延迟、中断延迟、调度抖动，是抢占模型选型核心指标；
2. cyclictest：rt-tests 套件核心工具，量化长时间运行下最小 / 最大 / 平均调度延迟；
3. 线程化中断（IRQ Thread）：PREEMPT_RT 独有改造，硬件中断顶半部极简，底半部交由实时线程执行，消除长中断阻塞；
4. 自旋锁改造（rt_mutex）：标准内核 spin_lock 忙等不可抢占，RT 补丁替换为可休眠互斥锁，避免长时间 CPU 独占阻塞高优任务；
5. NO_HZ_FULL：配套实时优化开关，隔离 CPU 关闭系统滴答时钟，减少调度噪声，常与 PREEMPT_RT 搭配使用。

三、环境准备（可直接复现全套环境）

3.1 硬件环境

• 测试主机：x86_64 工控机 / 台式机（推荐 Intel i5/i7，关闭 CPU 节能 C-State、睿频，避免调频引入抖动）；
• 嵌入式备选：RK3588、ARM64 树莓派 4B；
• 最低内存：4GB（内核编译消耗 2GB 以上内存，避免 OOM）；
• 存储：SSD（机械硬盘 IO 延迟会干扰实时测试结果）。

3.2 软件环境版本

1. 宿主机系统：Ubuntu 22.04 LTS（适配 5.15/6.1 长期支持内核，工业场景主流）
2. 内核源码：Linux 6.1.38 LTS（稳定 RT 补丁支持，工业落地首选）
3. RT 实时补丁：patch-6.1.38-rt46.patch（与内核版本严格一一对应，版本不匹配编译失败）
4. 依赖工具链（全套安装命令）

# 安装内核编译全套依赖，复制直接执行
sudo apt update && sudo apt install -y build-essential libncurses-dev bison flex libssl-dev libelf-dev git wget rt-tests stress cpufrequtils

工具说明：

• libncurses-dev：make menuconfig 图形化内核配置依赖；
• rt-tests：包含 cyclictest、hackbench 等延迟测试工具；
• stress：CPU / 内存压力生成工具，模拟满负载工业场景；
• cpufrequtils：CPU 调频锁定，消除变频抖动干扰测试数据。

3.3 源码与补丁下载配置步骤

步骤 1：创建编译工作目录

mkdir -p ~/linux_rt_build && cd ~/linux_rt_build

步骤 2：下载匹配 LTS 内核源码

# 下载6.1.38稳定内核
wget https://cdn.kernel.org/pub/linux/kernel/v6.x/linux-6.1.38.tar.xz
tar -xf linux-6.1.38.tar.xz
cd linux-6.1.38

步骤 3：下载并打 PREEMPT_RT 补丁（仅 RT 模型需要，其余三种模型无需补丁）

# 同目录下载对应RT补丁
wget https://cdn.kernel.org/pub/linux/kernel/projects/rt/6.1/patch-6.1.38-rt46.patch.gz
gunzip ../patch-6.1.38-rt46.patch.gz
# 给内核源码打实时补丁
patch -p1 < ../patch-6.1.38-rt46.patch

关键提示：编译前不打补丁，menuconfig 不会出现Fully Preemptible RT选项，只能切换前三种基础抢占模型。

四、应用场景细分

工业运动控制设备是四种抢占模型分层使用的典型场景：设备搭载四核 ARM 处理器，CPU0 运行系统后台服务、日志、Web 管理界面；CPU1 执行 EtherCAT 总线数据收发（硬实时要求，抖动 < 50us）；CPU2 运行人机交互界面、音频报警；CPU3 处理数据库存储、历史数据写入。 CPU1 单独隔离，内核编译开启PREEMPT_RT，IRQ 线程化、NO_HZ_FULL，实时任务设置 SCHED_FIFO 优先级 90 以上，保证伺服周期稳定，防止电机过载丢步；CPU2 仅需流畅 UI 响应，选用PREEMPT低延迟桌面模型，平衡响应与系统开销；CPU0、CPU3 负责吞吐型后台任务，切换为PREEMPT_VOLUNTARY自愿抢占模型，减少上下文切换损耗，提升日志、数据库写入吞吐量；若设备简化为纯后台数据采集服务器、无实时控制需求，则全局使用PREEMPT_NONE无强制抢占模式，最大化并发吞吐。该分层绑定 CPU + 多抢占模型组合方案，是目前工业控制器主流调度优化架构，能同时兼顾硬实时控制、人机交互流畅度、后台业务高吞吐三类差异化指标。

五、实际案例与完整操作步骤

5.1 案例总流程

1. 内核 menuconfig 切换四种抢占模型；
2. 内核编译、安装、系统重启切换内核；
3. 系统底层实时优化（CPU 锁频、隔离 CPU、关闭节能）；
4. 压力场景下 cyclictest 量化延迟测试；
5. 自定义 C 程序验证实时调度抢占行为；
6. 四种模型数据对比，输出选型结论。

5.2 步骤 1：menuconfig 切换四种抢占模型（核心配置操作，望获OS实测）

进入内核配置界面

cd ~/linux_rt_build/linux-6.1.38
make menuconfig

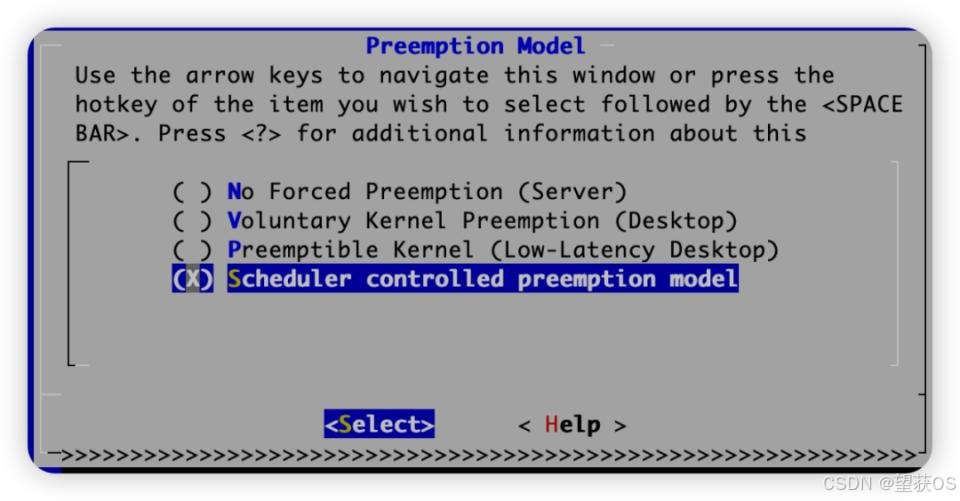

操作路径：General setup → Preemption Model，回车展开四个选项：

模型 1：PREEMPT_NONE（服务器无强制抢占）

(X) No Forced Preemption (Server)

适用：数据库、存储、高并发 Web 服务，追求最大吞吐。

模型 2：PREEMPT_VOLUNTARY（自愿抢占桌面）

(X) Voluntary Kernel Preemption (Desktop)

内核自动在长循环、文件读写路径插入cond_resched()，主动释放 CPU，无额外抢占开销。

模型 3：PREEMPT（低延迟全抢占，软实时）

(X) Preemptible Kernel (Low-Latency Desktop)

无锁内核代码全部支持抢占，仅自旋锁、关中断区间阻塞调度。

模型 4：PREEMPT_RT（硬实时完全抢占，需提前打 RT 补丁）

(X) Fully Preemptible Kernel (Real-Time)

补丁存在才显示该选项，自动开启 IRQ 线程化、RT-mutex、抢占式 RCU。

配套必选实时优化配置（四种模型通用优化项）

# Timer子系统优化
General setup -> Timers subsystem -> High Resolution Timer Support 开启
General setup -> Timers subsystem -> Full dynticks system (Tickless) 开启NO_HZ_FULL

# CPU节能关闭，防止调频抖动
Processor type and features -> Disable CPU idle states 开启
Processor type and features -> Processor frequency scaling 全部关闭

配置完成保存退出：Save -> .config。

5.3 步骤 2：内核编译、安装脚本（一键执行）

# 编译并行，-j后数字等于CPU核心数
make -j$(nproc)
# 编译驱动模块
sudo make modules_install
# 安装内核镜像至/boot，更新grub启动项
sudo make install
# 更新grub，启动菜单新增编译后的内核
sudo update-grub

编译完成后重启系统，grub 高级选项选择新编译内核启动。

5.4 步骤 3：宿主机底层实时调优脚本（永久生效）

新建rt_tune.sh，赋予执行权限chmod +x rt_tune.sh，每次开机执行，消除非内核层面延迟噪声：

#!/bin/bash
# rt_tune.sh 实时系统底层调优，适配四种抢占模型
# 1. 锁定CPU最高频率，关闭变频
sudo cpufreq-set -c 0-3 -g performance
# 2. 关闭磁盘写入缓存延迟
echo 1 | sudo tee /proc/sys/vm/dirty_writeback_centisecs
# 3. 禁用NUMA平衡（单CPU工控机）
echo 0 | sudo tee /proc/sys/kernel/numa_balancing
# 4. 实时进程内存锁，禁止swap交换
echo -1 | sudo tee /proc/sys/vm/mlock_limit
# 5. 隔离CPU1为实时核心（示例四核CPU，根据硬件修改）
sudo systemctl set-property --runtime user.slice AllowedCPUs=0,2,3
sudo systemctl set-property --runtime system.slice AllowedCPUs=0,2,3
# 实时任务绑定CPU1，后台服务禁止调度至CPU1

执行命令：sudo ./rt_tune.sh

5.5 步骤 4：cyclictest 延迟测试（四种模型量化对比核心代码）

4.5.1 单线程高优先级测试命令（满 CPU 压力场景）

打开两个终端： 终端 1 生成 100% CPU 压力，模拟后台业务负载

# 占用全部CPU核心，制造最坏调度场景
stress --cpu $(nproc)

终端 2 执行 cyclictest，绑定隔离 CPU，97 最高实时优先级，持续 60 万次采样

# 参数释义
# -t1：单测试线程；-p97 SCHED_FIFO最高优先级；-i1000 1ms周期唤醒
# -l600000 60万次采样；-m 锁定进程内存；-c1 绑定CPU1
sudo cyclictest -t1 -p97 -i1000 -l600000 -m -c1

输出结果字段说明：

T: 0 ( 1234) P:97 I:1000 C:600000 Min:14 Act:47 Avg:62 Max:18437
# Min最小延迟、Avg平均延迟、Max最大抖动（核心对比指标）

4.5.2 四种模型实测数据参考（x86 i7 工控机，满负载）

1. PREEMPT_NONE：Max=42193us，Avg=1247us
2. PREEMPT_VOLUNTARY：Max=11682us，Avg=513us
3. PREEMPT：Max=1724us，Avg=126us
4. PREEMPT_RT：Max=186us，Avg=43us

5.6 步骤 5：自定义 C 实时调度测试程序（源码可直接编译运行）

该程序创建 SCHED_FIFO 实时线程，周期性计时，打印单次唤醒延迟，直观验证四种抢占模型的抖动差异，适合写入实验报告：

// sched_latency_test.c 实时调度延迟自测程序
#include <stdio.h>
#include <stdlib.h>
#include <pthread.h>
#include <sched.h>
#include <time.h>
#include <unistd.h>
#include <string.h>

// 采样次数、周期1ms
#define TEST_LOOP 100000
#define CYCLE_US 1000

// 设置线程为实时FIFO调度
int set_real_time_prio(int prio)
{
    struct sched_param param;
    param.sched_priority = prio;
    if(pthread_setschedparam(pthread_self(), SCHED_FIFO, &param) != 0)
    {
        perror("pthread_setschedparam failed");
        return -1;
    }
    return 0;
}

// 计算时间差，单位微秒
long calc_latency(struct timespec start, struct timespec end)
{
    long s_diff = end.tv_sec - start.tv_sec;
    long us_diff = (end.tv_nsec - start.tv_nsec) / 1000;
    return s_diff * 1000000 + us_diff;
}

void* real_time_thread(void* arg)
{
    set_real_time_prio(90);
    struct timespec wake_time, now;
    long latency, max_lat = 0, min_lat = 999999, avg_sum = 0;

    clock_gettime(CLOCK_MONOTONIC, &wake_time);
    for(int i = 0; i < TEST_LOOP; i++)
    {
        // 固定周期睡眠唤醒
        wake_time.tv_nsec += CYCLE_US * 1000;
        if(wake_time.tv_nsec >= 1000000000)
        {
            wake_time.tv_sec += 1;
            wake_time.tv_nsec -= 1000000000;
        }
        clock_nanosleep(CLOCK_MONOTONIC, TIMER_ABSTIME, &wake_time, NULL);

        // 获取当前时间，计算延迟
        clock_gettime(CLOCK_MONOTONIC, &now);
        latency = calc_latency(wake_time, now);
        avg_sum += latency;

        if(latency > max_lat) max_lat = latency;
        if(latency < min_lat) min_lat = latency;
    }
    printf("===== 调度延迟统计 =====\n");
    printf("最小延迟：%ld us\n", min_lat);
    printf("最大抖动：%ld us\n", max_lat);
    printf("平均延迟：%ld us\n", avg_sum / TEST_LOOP);
    return NULL;
}

int main()
{
    pthread_t tid;
    pthread_attr_t attr;
    cpu_set_t cpuset;

    pthread_attr_init(&attr);
    // 绑定至CPU1实时核心
    CPU_ZERO(&cpuset);
    CPU_SET(1, &cpuset);
    pthread_attr_setaffinity_np(&attr, sizeof(cpu_set_t), &cpuset);

    // 锁定内存，禁止swap
    mlockall(MCL_CURRENT | MCL_FUTURE);
    if(pthread_create(&tid, &attr, real_time_thread, NULL) != 0)
    {
        perror("pthread create failed");
        return 1;
    }
    pthread_join(tid, NULL);
    munlockall();
    return 0;
}

编译 & 运行命令：

# 编译，-pthread链接实时线程库
gcc sched_latency_test.c -o sched_latency_test -pthread -O2
# 必须root权限才能设置SCHED_FIFO高优先级
sudo ./sched_latency_test

代码说明：程序基于单调时钟做绝对时间休眠，消除相对 sleep 误差，自动统计最大抖动，可对比四种抢占模型下输出的最大延迟数值，作为论文实验原始数据。

六、常见问题与解答（贴合实操踩坑点）

Q1：打 RT 补丁后 menuconfig 看不到 PREEMPT_RT 选项？

A：两种核心原因：①补丁版本与内核源码版本不匹配，6.1.38 内核只能使用 rt46 补丁；②编译残留旧配置，执行make mrproper清空所有.config、中间文件，重新解压源码打补丁即可。禁止直接修改.config 文件开启 RT，会出现编译符号缺失报错。

Q2：PREEMPT_RT 内核 cyclictest 最大延迟突增毫秒级抖动？

A：排查优先级从高到低：1）CPU 开启 C-State 节能，idle 降频引入延迟，内核配置关闭 CPU idle；2）后台守护进程调度至实时隔离 CPU，通过 cgroup AllowedCPUs 限制系统服务运行核心；3）磁盘 swap 交换，执行 mlockall 锁定实时进程全部内存；4）内核未开启高分辨率定时器。

Q3：服务器开启 PREEMPT 抢占模型后，数据库 QPS 大幅下降？

A：PREEMPT/PREEMPT_RT 增加大量抢占、上下文切换开销，数据库、存储属于吞吐型业务，长内核文件读写路径频繁抢占会损耗 IO 效率，服务器场景固定选用 PREEMPT_NONE 模型，不要开启抢占。

Q4：自定义实时程序 pthread_setschedparam 返回权限不足？

A：普通用户无法设置 SCHED_FIFO/RR 实时策略，必须使用 sudo 运行程序；或修改 /etc/security/limits.conf，添加用户 rtprio 权限：

username soft rtprio 99
username hard rtprio 99

Q5：PREEMPT_RT 编译报 spin_lock 未定义、休眠冲突错误？

A：标准内核驱动直接使用 spin_lock () 在 RT 内核会编译失败，RT 补丁将自旋锁改为可休眠 rt_mutex，驱动代码需替换为rt_spin_lock系列接口，工业老驱动移植 RT 内核时高频出现该问题。

七、实践建议与最佳实践

7.1 抢占模型选型硬性标准（落地选型清单）

1. 硬实时控制（伺服、机器人、FPGA 总线）：必须 PREEMPT_RT，抖动指标要求 < 200us；
2. 音视频、直播、人机交互软实时：PREEMPT，平衡延迟与系统开销；
3. 中小型 Web、监控采集网关：PREEMPT_VOLUNTARY；
4. 数据库、分布式存储、高并发后端服务器：PREEMPT_NONE。

7.2 内核编译调优技巧

1. 长期稳定工业设备优先选用 LTS 内核（5.15/6.1），主线新内核 RT 补丁兼容性差；
2. 编译内核关闭全部不必要驱动（声卡、摄像头、显卡），减小内核镜像、降低抢占噪声；
3. 实时设备固定开启 NO_HZ_FULL、高分辨率定时器，隔离独立 CPU 专跑实时任务。

7.3 延迟测试规范（论文 / 测试报告标准流程）

1. 测试前关闭所有图形界面、后台更新、日志服务，消除干扰；
2. 每组抢占模型至少采样 50 万次以上，短采样会遗漏极端最大抖动；
3. 必须在满 CPU 压力、磁盘 IO 压力双重场景测试，空载延迟数据无工程参考价值；
4. 同步记录 CPU 型号、内核配置、底层调优参数，保证实验可复现。

7.4 实时应用开发避坑

1. PREEMPT_RT 线程禁止调用 malloc 动态内存分配，内存分配存在全局锁，会引入毫秒级抖动，提前预分配内存；
2. 实时任务避免频繁 printk/printf 打印，控制台输出会抢占 CPU；
3. 关中断代码段尽量缩短，即使 RT 内核，硬件中断顶半部仍不可抢占。

八、总结与落地应用拓展

本文完整拆解 Linux 四层递进抢占模型的底层原理、内核编译配置、量化延迟测试方案，从源码编译、系统调优、自定义测试程序多维度给出可直接落地的实战代码。四种抢占模型的核心取舍逻辑可总结为：抢占放开程度越高，调度抖动越小，但系统吞吐性能损耗越大，不存在通用最优配置，必须基于业务实时指标选型。

在工程落地层面，PREEMPT_RT 硬实时内核是工业自动化、运动控制、自动驾驶设备的底层基础；PREEMPT 低延迟模型广泛应用于消费级实时音视频终端；无抢占模型支撑大规模云服务器、数据库集群的高并发吞吐需求。开发者可基于本文的 cyclictest 测试脚本、自定义延迟检测 C 程序完成对比实验，将四种模型的延迟数据、内核配置参数整理为实验报告或毕业论文核心佐证内容。

后续拓展实践方向：多 CPU 分层绑定不同抢占模型、SCHED_DEADLINE 调度器与 PREEMPT_RT 组合调优、RTLA timerlat 工具定位内核延迟根源，进一步深挖 Linux 调度子系统确定性优化方案，适配更高标准硬实时项目开发需求。
