BLE p2p_Server和BLE p2p_Client是demo中提供的一对P2P应用，NUCLEO-WBA系列开发板出厂默认搭载BLE p2p_Server固件。
如果要实现完整的BLE p2p_Server和BLE p2p_Client通信，最好有两块WBA开发板，当然WB也可以。

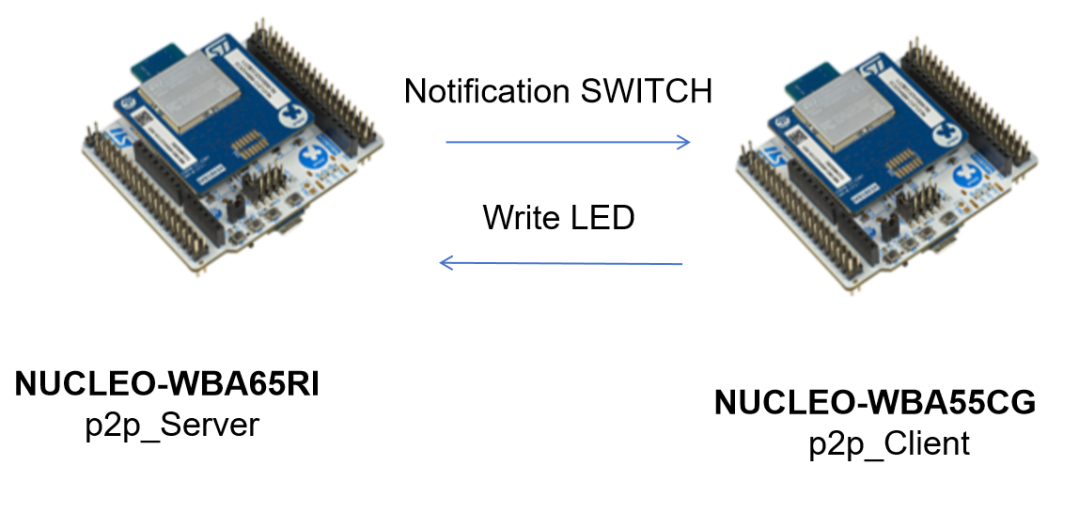

手头恰好有上次评测的NUCLEO-WBA55CG开发板可以和本次评测的NUCLEO-WBA65RI开发板实现P2P通信。


当然p2p_Client端，也可以用软件工具来代替如ST BLE TOOLBOX或其他BLE调试工具。


一、关于P2P的介绍
对等互连配置文件（Peer to Peer Profile）是由意法半导体（STMicroelectronics）基于通用属性配置文件（GATT）定义的低功耗配置文件，采用专有的128位UUID。该配置文件广泛用于直接连接场景，定义了对等互连服务器设备（作为GATT服务器）的GATT服务器与采集器设备（作为GATT客户端）——如智能手机、STM32WBA对等互连客户端或对等互连路由器设备——之间的通信机制。
对等互连服务器：
  • 包含对等互连服务，该服务公开了通知与写入两个特征，以建立双向数据通信。
  • 作为GATT服务器运行。


采集器：
  • 访问对等互连服务器公开的信息，通过写入特征控制设备，并接收其通知。
  • 作为GATT客户端运行。

二、搭建环境
按照默认STM32cuteMX默认安装地址，2个demo源码可以在以下路径获得：

C:\Users\用户名\STM32Cube\Repository\STM32Cube_FW_WBA_V1.7.0\Projects\NUCLEO-WBA55CG\Applications\BLE\BLE_p2pClient
C:\Users\用户名\STM32Cube\Repository\STM32Cube_FW_WBA_V1.7.0\Projects\NUCLEO-WBA65RI\Applications\BLE\BLE_p2pServer

NUCLEO-WBA65RI已默认安装了BLE_p2pServer固件，可以直接使用。

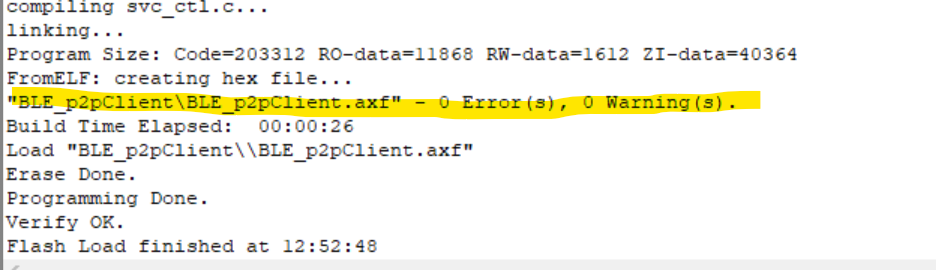

NUCLEO-WBA55CG需要重新编译烧录BLE_p2pClient固件。



三、测试运行
P2P Service定义的服务和2个特征值LED、SWITCH:

Service
Characteristic
Mode
UUID
sizee
P2P Service
0000FE40-cc7a-482a-984a-7f2ed5b3e58f
LED
Write without Response/Read
0000FE41-8e22-4541-9d4c-21edae82ed19
2
SWITCH
Notify
0000FE42-8e22-4541-9d4c-21edae82ed19
2



LED 特征值：

Peer to Peer Service - LED Characteristic
Byte Index
0
1
Name
LED Selection
LED Level
Value
0x01: Blue LED
0x00: LED off
0x01: LED on

当特征值写入0x0100时，LED熄灭，写入0x0101时，LED点亮

SWITCH特征值（按键B1）：

Peer to Peer Service - SWITCH Characteristic
Byte Index
0
1
Name
Button Selection
Status
Value
0x01: button 1
0x00 or 0x01

按下B1键，向p2p_Client端交替发送0x0100或0x01001，
p2p_Client在收到0x0100时熄灭本地LED，在收到0x0101时点亮本地LED

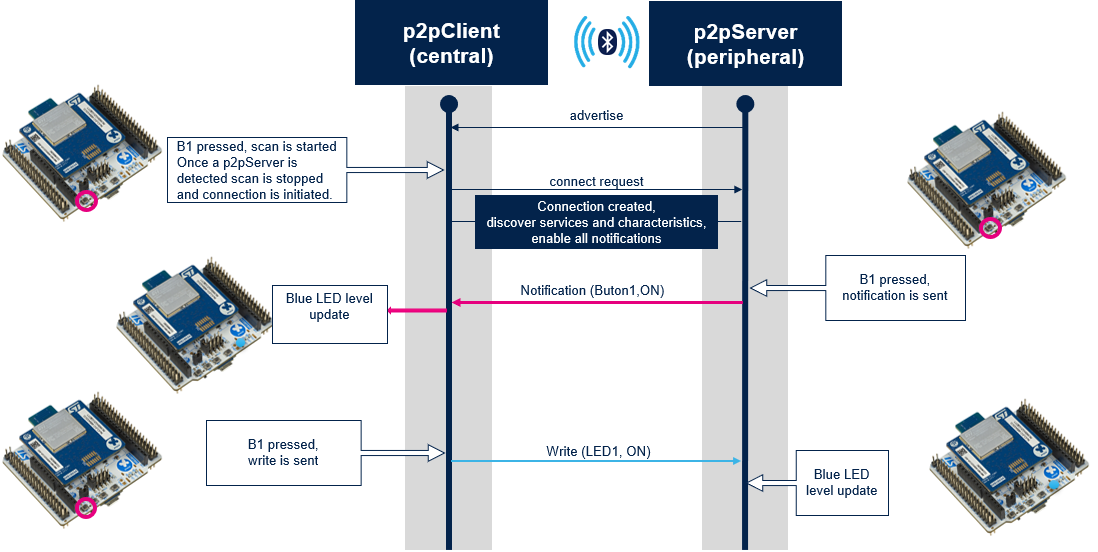

完整的交互关系：




四、源码分析

1、写入LED特征值处理
p_Payload第2为0x01，点亮LED,为0x00，熄灭LED

复制






  1.     case P2P_SERVER_LED_C_WRITE_NO_RESP_EVT:
    2.

  2.       /* USER CODE BEGIN Service1Char1_WRITE_NO_RESP_EVT */
    3.

  3.       if(p_Notification->DataTransfered.p_Payload[1] == 0x01)
    4.

  4.       {
    5.

  5.         #if (CFG_LED_SUPPORTED == 1)
    6.

  6.         BSP_LED_On(LED_BLUE);
    7.

  7.         #endif
    8.

  8.         LOG_INFO_APP("-- P2P APPLICATION SERVER : LED1 ON\n");
    9.

  9.         P2P_SERVER_APP_Context.LedControl.Led1 = 0x01; /* LED1 ON */
    10.

  10.       }
    11.

  11.       if(p_Notification->DataTransfered.p_Payload[1] == 0x00)
    12.

  12.       {
    13.

  13.         #if (CFG_LED_SUPPORTED == 1)
    14.

  14.         BSP_LED_Off(LED_BLUE);
    15.

  15.         #endif
    16.

  16.         LOG_INFO_APP("-- P2P APPLICATION SERVER : LED1 OFF\n");
    17.

  17.         P2P_SERVER_APP_Context.LedControl.Led1 = 0x00; /* LED1 OFF */
    18.

  18.       }
    19.








2、SWITCH NOTIFY处理
Sequencer中注册CFG_TASK_SEND_NOTIF_ID事件处理函数





  复制









  1. UTIL_SEQ_RegTask( 1U << CFG_TASK_SEND_NOTIF_ID, UTIL_SEQ_RFU, P2P_SERVER_Switch_c_SendNotification);
    2.










  复制









  1. __USED void P2P_SERVER_Switch_c_SendNotification(void) /* Property Notification */
    2.

  2. {
    3.

  3.   P2P_SERVER_APP_SendInformation_t notification_on_off = Switch_c_NOTIFICATION_OFF;
    4.

  4.   P2P_SERVER_Data_t p2p_server_notification_data;
    5.

  5.

  6.   p2p_server_notification_data.p_Payload = (uint8_t*)a_P2P_SERVER_UpdateCharData;
    7.

  7.   p2p_server_notification_data.Length = 0;
    8.

  8.

  9.   /* USER CODE BEGIN Service1Char2_NS_1 */
    10.

  10.

  11.   if(P2P_SERVER_APP_Context.ButtonControl.ButtonStatus == 0x00)
    12.

  12.   {
    13.

  13.     P2P_SERVER_APP_Context.ButtonControl.ButtonStatus = 0x01;
    14.

  14.   }
    15.

  15.   else
    16.

  16.   {
    17.

  17.     P2P_SERVER_APP_Context.ButtonControl.ButtonStatus = 0x00;
    18.

  18.   }
    19.

  19.   a_P2P_SERVER_UpdateCharData[0] = 0x01; /* Device Led selection */
    20.

  20.   a_P2P_SERVER_UpdateCharData[1] = P2P_SERVER_APP_Context.ButtonControl.ButtonStatus;
    21.

  21.   /* Update notification data length */
    22.

  22.   p2p_server_notification_data.Length = (p2p_server_notification_data.Length) + 2;
    23.

  23.

  24.   if(P2P_SERVER_APP_Context.Switch_c_Notification_Status == Switch_c_NOTIFICATION_ON)
    25.

  25.   {
    26.

  26.     LOG_INFO_APP("-- P2P APPLICATION SERVER : INFORM CLIENT BUTTON 1 PUSHED\n");
    27.

  27.     notification_on_off = Switch_c_NOTIFICATION_ON;
    28.

  28.   }
    29.

  29.   else
    30.

  30.   {
    31.

  31.     LOG_INFO_APP("-- P2P APPLICATION SERVER : CAN'T INFORM CLIENT - NOTIFICATION DISABLED\n");
    32.

  32.   }
    33.

  33.   /* USER CODE END Service1Char2_NS_1 */
    34.

  34.

  35.   if (notification_on_off != Switch_c_NOTIFICATION_OFF)
    36.

  36.   {
    37.

  37.     P2P_SERVER_UpdateValue(P2P_SERVER_SWITCH_C, &p2p_server_notification_data);
    38.

  38.   }
    39.

  39.

  40.   /* USER CODE BEGIN Service1Char2_NS_Last */
    41.

  41.

  42.   /* USER CODE END Service1Char2_NS_Last */
    43.

  43.

  44.   return;
    45.

  45. }
    46.



















。

   ---------------------
