一、产品概述

         2K3000 COM-E Type10是一款严格参照PICMG COM Express Module Base Specification Reversion 2.0 Type 10标准设计的全国产化嵌入式核心模块，核心搭载龙芯2K3000处理器，片内集成8个LA364E处理器核，最高主频可达2.2GHz，构建完全自主可控的国产硬件平台，标配元器件国产化率100%。模块采用全表贴化加固设计，板载最大8GB LPDDR4高速内存，集成丰富的高速总线与工业外设接口，支持千兆网络、PCIE3.0、多路USB、多路串口、SATA3.0存储及高清HDMI显示输出。模块采用标准84×55mm COM-E TYPE 10尺寸，整机最大功耗低于12W，具备高性能、高国产化、高稳定性、高可靠性、宽温适配等优势，可广泛应用于国防、政府、科研、医疗、电力、通讯、交通等关键领域的嵌入式控制与国产化替代场景。

二、核心产品特点

• 标准COM-E Type10架构设计：严格遵循PICMG COM Express Module Base Specification Reversion 2.0 Type 10行业标准，采用84×55mm标准Basic Module尺寸，通用性、兼容性强，适配各类标准COM-E载板，便于系统集成、批量部署与设备迭代升级。

• 纯国产化自主可控平台：核心搭载国产龙芯2K3000处理器，全链路硬件国产化设计，标配元器件国产化率100%，无外源核心器件依赖，完全满足重点行业自主可控、安全可信的应用要求。

• 高性能多核运算能力：处理器内置8个LA364E架构处理核心，最高主频2.2GHz，运算性能强劲，可高效承载嵌入式运算、数据处理、设备管控等各类业务任务。

• 高速板载内存配置：板载LPDDR4高速内存颗粒，最大支持8GB容量，板载贴片工艺杜绝松动风险，带宽充足、读写稳定，适配高负载、高可靠嵌入式运行场景。

• 丰富多路外设扩展能力：集成8路USB2.0、2路USB3.0、6路UART串口、1路SATA3.0高速存储、1路PCIE3.0 X4高速扩展、千兆以太网、GMAC总线等全套工业级接口，外设扩展能力全面，无需额外转接即可适配多类外设设备。

• 高清显示输出支持：板载独立HDMI高清显示接口，搭配国产CS5211AN-I高清转换芯片，可实现HDMI转LVDS信号转换拓展，兼具HDMI高清直出与LVDS显示扩展能力，最大支持1920×1080@60Hz分辨率，画面清晰稳定，适配工业人机交互、终端显示、可视化操控等多场景显示需求。

• 低功耗紧凑型设计：模块体积小巧、集成度高，整机最大功耗小于12W（1A@12V），搭配单12V直流供电设计，供电简洁、能耗更低，适配低功耗嵌入式设备场景。

• 工业级超宽温可靠运行：采用工业级宽温元器件选型与全表贴加固工艺，工作温度覆盖-40℃～+85℃，存储温度-45℃～+85℃，抗振动、抗干扰、耐高低温，适配野外、车载、工控等严苛工况。

• 国产操作系统深度适配：原生兼容银河麒麟桌面版国产操作系统，全套硬件驱动深度适配优化，软硬件兼容性良好，开机即可稳定运行，实现整机全国产化软硬件闭环。

三、核心系统规格参数

本章节详细罗列2K3000 COM-E Type模块核心硬件参数，各项参数均为额定标准参数，可直接用于方案选型、技术对接与整机设计，具体参数如下表所示：

四、硬件配置与I/O接口详情

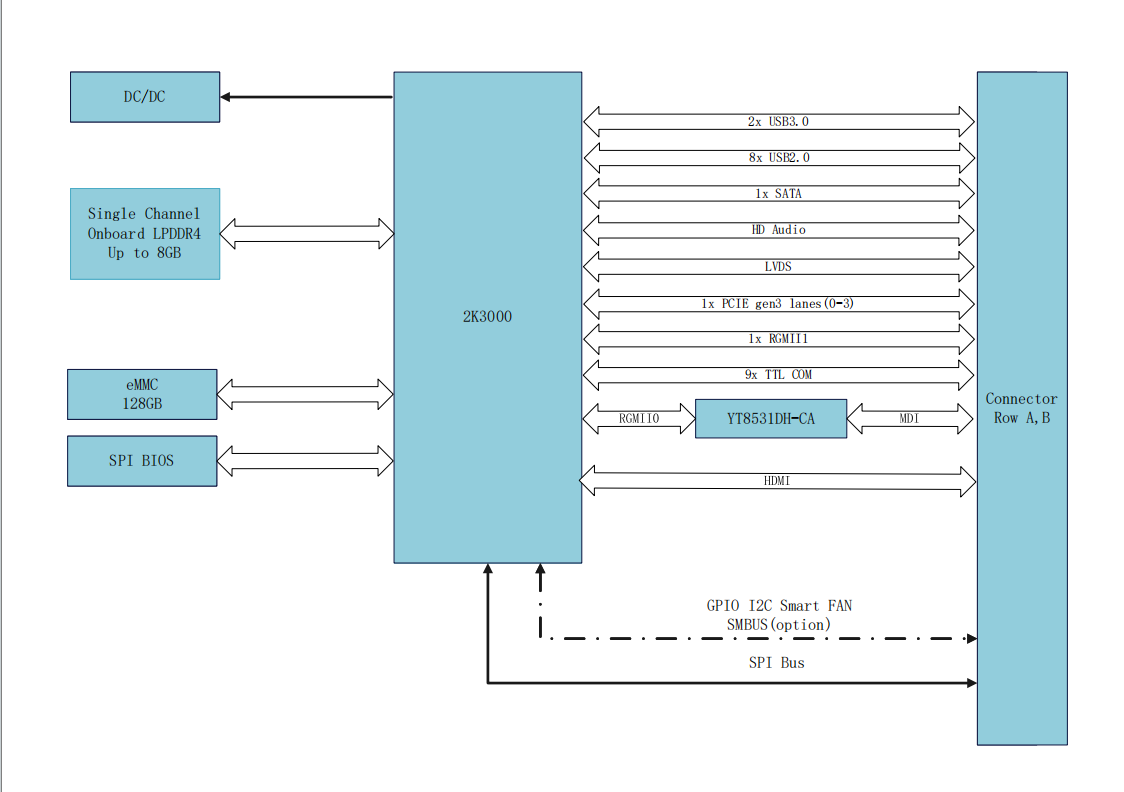

4.1 板载核心硬件配置

• 处理器单元：搭载国产龙芯2K3000八核处理器，内置8颗LA364E架构核心，最高主频2.2GHz，具备优异的嵌入式运算、任务调度与外设管控能力，适配工业级宽温长期稳定运行。

• 内存单元：板载LPDDR4高速内存颗粒，最大支持8GB容量，采用全表贴焊接工艺，无插槽松动风险，读写带宽充足、稳定性强，适配高可靠嵌入式工况。

• 存储单元：板载1路SATA3.0高速存储接口，支持市面标准SATA固态硬盘，可用于系统安装、程序部署与大容量数据存储，满足高速读写与持久化存储需求。

• 总线与控制单元：配备1路SPI通用总线，可适配各类SPI协议外设扩展；支持8路GPIO资源，包含4路输入、4路输出，可实现外部信号采集、开关量控制等工业功能。

• 高速扩展单元：搭载1路PCIE3.0 X4高速扩展通道，支持拆分双路PCIE3.0 X1灵活配置，可扩展高速网卡、采集卡、加速卡等高性能外设，拓展能力强。

• 显示转换单元：板载国产CS5211AN-I高清信号转换芯片，支持HDMI信号转LVDS信号转换拓展，芯片性能稳定、兼容性强，完善模块显示输出拓展能力，适配更多工业LVDS显示屏幕接入需求，进一步提升设备显示适配通用性。

• 固件单元：采用UEFI标准化固件，启动速度快、配置灵活，支持参数掉电保存、硬件自检与异常识别，提升模块可维护性与启动稳定性。

4.2 I/O接口明细

五、环境与机械特性

六、软件适配与核心应用领域

6.1 操作系统适配

       模块原生深度适配银河麒麟桌面版国产操作系统，针对龙芯2K3000平台完成全套硬件驱动优化适配，覆盖处理器、内存、显示、网络、USB、串口、存储、总线、GPIO等全部外设，系统部署简单、兼容性强，可实现开机即用、稳定运行，完全满足全国产化软件生态应用要求。

6.2 核心应用领域

        依托100%国产化架构、标准COM-E通用规格、宽温高可靠、低功耗、丰富外设接口等综合优势，2K3000 COM-E Type模块可广泛应用于国防装备、政务办公、科研实验、医疗设备、电力监控、通信设备、智能交通等关键领域，适配各类嵌入式主控终端、国产化替代设备、工业控制主机、数据采集终端、可视化操控平台等严苛应用场景。
