一、实验概述

本实验基于华为 USG6000V 防火墙，结合 eNSP 双 Cloud 桥接技术，实现本地物理机作为远程终端，通过 SSL 加密通道安全访问企业模拟内网。针对 Web 界面创建 SSL 虚拟网关时常见的 "服务器繁忙" 问题，采用命令行预创建 + Web 图形化后续配置的组合方案，全程配套详细截图指引，确保实验可复现。

1.1 实验目标

• 掌握 eNSP 的 Cloud 设备桥接本地物理网卡的标准配置方法
• 学会 Windows 终端静态路由配置，打通物理机与模拟器网络
• 解决 USG 防火墙 Web 创建 SSL 虚拟网关提示 "服务器繁忙" 的问题
• 熟练通过 Web 界面完成 SSL 远程接入的地址池、用户、策略配置
• 掌握 UniVPN 客户端接入与隧道连通性验证方法

1.2 实验环境

• 模拟器版本：eNSP V1.3.00.100，UniVPN（自己去找）
• 模拟设备：USG6000V 防火墙 ×1、AR2220 路由器 ×1、Cloud×2、PC×1
• 终端环境：Windows 10/11 物理机、实验专用客户端
• 网络范围：纯本地模拟环境，所有 IP 均为实验私有地址

二、实验拓扑与 IP 地址规划

2.1 网络拓扑结构

拓扑说明：

• FW1：企业边界防火墙，承担 SSL 远程接入网关和内网边界防护功能
• AR1：模拟广域网路由器，实现防火墙与 Cloud 设备的网络互联
• Cloud1：桥接本地物理网卡，使物理机能够访问模拟器网络
• Cloud2：备用测试终端接入点
• PC1：模拟企业内网终端，用于验证远程访问效果

2.2 完整 IP 地址规划

设备	接口	IP 地址 / 掩码	用途
FW1	G0/0/0（管理口）	192.168.0.1/24	防火墙 Web 管理
FW1	G1/0/0（广域网口）	100.100.10.2/24	SSL 远程接入服务端地址
FW1	G1/0/1（内网口）	192.168.10.1/24	企业内网网关
AR1	G0/0/0	100.100.10.1/24	连接 FW1 广域网口
AR1	G0/0/1	100.100.103.1/24	连接 Cloud1
PC1	Ethernet0/0/1	192.168.10.10/24	内网测试终端
SSL 远程地址池	-	172.16.1.1-172.16.1.100	分配给远程终端
SSL 虚拟网关	-	100.100.10.2:4430	远程接入服务端口

三、实验前置准备

3.1 双 Cloud 设备桥接配置

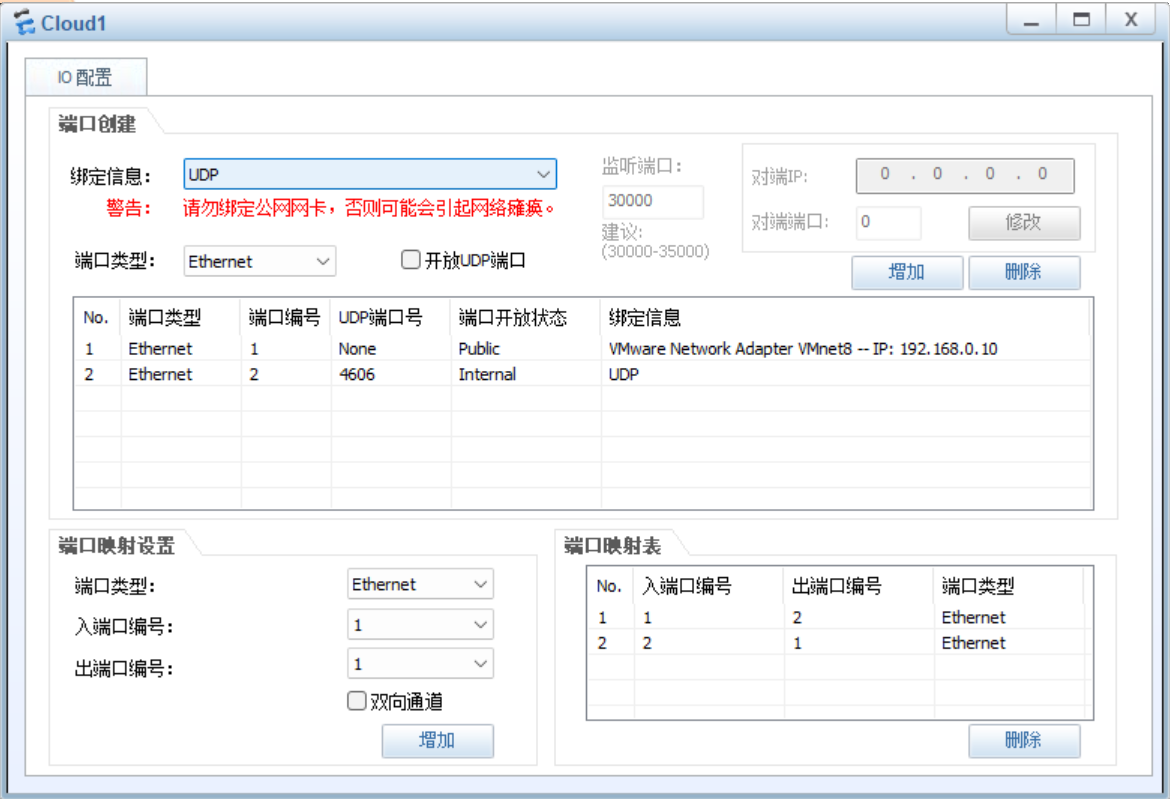

1. 在 eNSP 中拖入两个 Cloud 设备，分别命名为 Cloud1 和 Cloud2
2. 双击 Cloud1，在 "绑定信息" 下拉菜单中选择本地有线以太网网卡（禁止选择无线 WiFi 网卡）
3. 勾选 "启用 UDP"，点击 "增加" 完成端口绑定
4. 用网线连接 Cloud1 的端口与 AR1 的 G0/0/1 接口

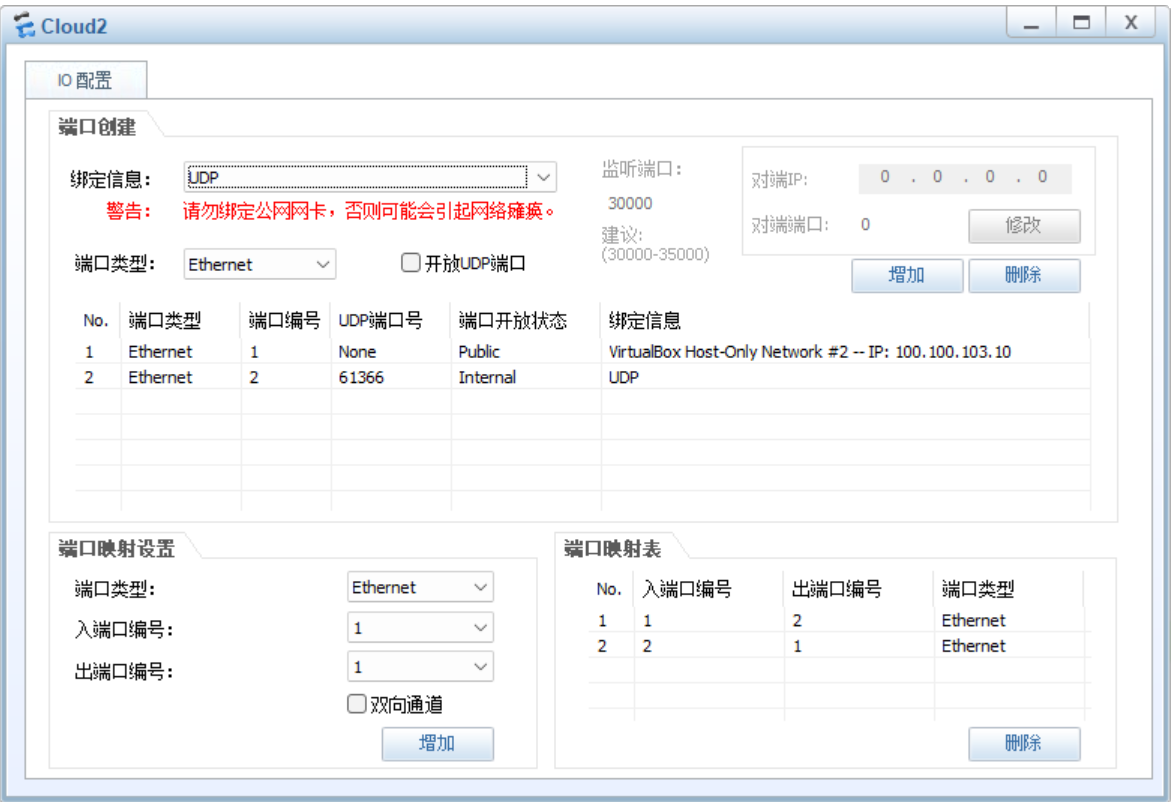

5. Cloud2 按需绑定备用网卡，用于后续扩展测试

3.2 物理机静态路由配置

1. 3.右键点击 Windows 开始菜单，选择 "Windows 终端 (管理员)" 或 "命令提示符 (管理员)"
2. 执行以下命令添加全局静态路由，使物理机能访问模拟器内所有网段：

route add 0.0.0.0 mask 0.0.0.0 100.100.103.1

排错提示：如果 ping 不通，请关闭本地第三方杀毒软件和防火墙，断开 WiFi 后重试

四、设备基础配置（命令行）

4.1 防火墙 FW1 基础配置

sysname FW1
# 配置管理接口
interface GigabitEthernet0/0/0
 undo shutdown
 ip binding vpn-instance default
 ip address 192.168.0.1 255.255.255.0
 alias GE0/METH
 service-manage http permit
 service-manage https permit
 service-manage ping permit
 service-manage ssh permit
 service-manage snmp permit
 service-manage telnet permit
# 配置广域网接口
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 100.100.10.2 255.255.255.0
 service-manage ping permit
# 配置内网接口
interface GigabitEthernet1/0/1
 undo shutdown
 ip address 192.168.10.1 255.255.255.0
# 配置安全区域
firewall zone trust
 set priority 85
 add interface GigabitEthernet0/0/0
 add interface GigabitEthernet1/0/1
firewall zone untrust
 set priority 5
 add interface GigabitEthernet1/0/0
# 配置默认路由
ip route-static 0.0.0.0 0.0.0.0 100.100.10.1
# 配置基础安全策略和NAT
security-policy
 default action permit
nat-policy
 rule name t-ut
  source-zone trust
  destination-zone untrust
  action source-nat easy-ip

4.2 路由器 AR1 基础配置

sysname AR1
interface GigabitEthernet0/0/0
 ip address 100.100.10.1 255.255.255.0
interface GigabitEthernet0/0/1
 ip address 100.100.103.1 255.255.255.0
# 配置静态路由指向防火墙
ip route-static 0.0.0.0 0.0.0.0 100.100.10.2

4.3 基础连通性验证

1. 在 FW1 上执行ping 100.100.103.1，验证与 AR1 的连通性
2. 在物理机上执行ping 100.100.10.2，验证与防火墙管的连通性
3. 打开浏览器，输入https://192.168.0.1:8443，确认能正常进入防火墙 Web 管理界面

五、SSL 远程接入配置（命令行 + Web 组合方案）

5.1 命令行预创建 SSL 虚拟网关（解决 Web 创建服务器繁忙问题）

重要提示：USG6000V 在 eNSP 中直接通过 Web 创建 SSL 虚拟网关会大概率出现 "服务器繁忙" 错误，必须先通过命令行创建基础虚拟网关，再通过 Web 界面进行后续配置。

在 FW1 命令行执行以下命令：

# 创建SSL虚拟网关，绑定广域网接口，端口4430，private模式
v-gateway ssl interface GigabitEthernet1/0/0 port 4430 private

5.2 登录防火墙 Web 管理界面

1. 打开 Chrome 或 Edge 浏览器，输入地址：https://192.168.0.1:8443
2. 输入默认用户名admin和密码（首次登录需强制修改密码）
3. 进入 Web 管理主界面

5.3 Web 界面配置 SSL 远程接入

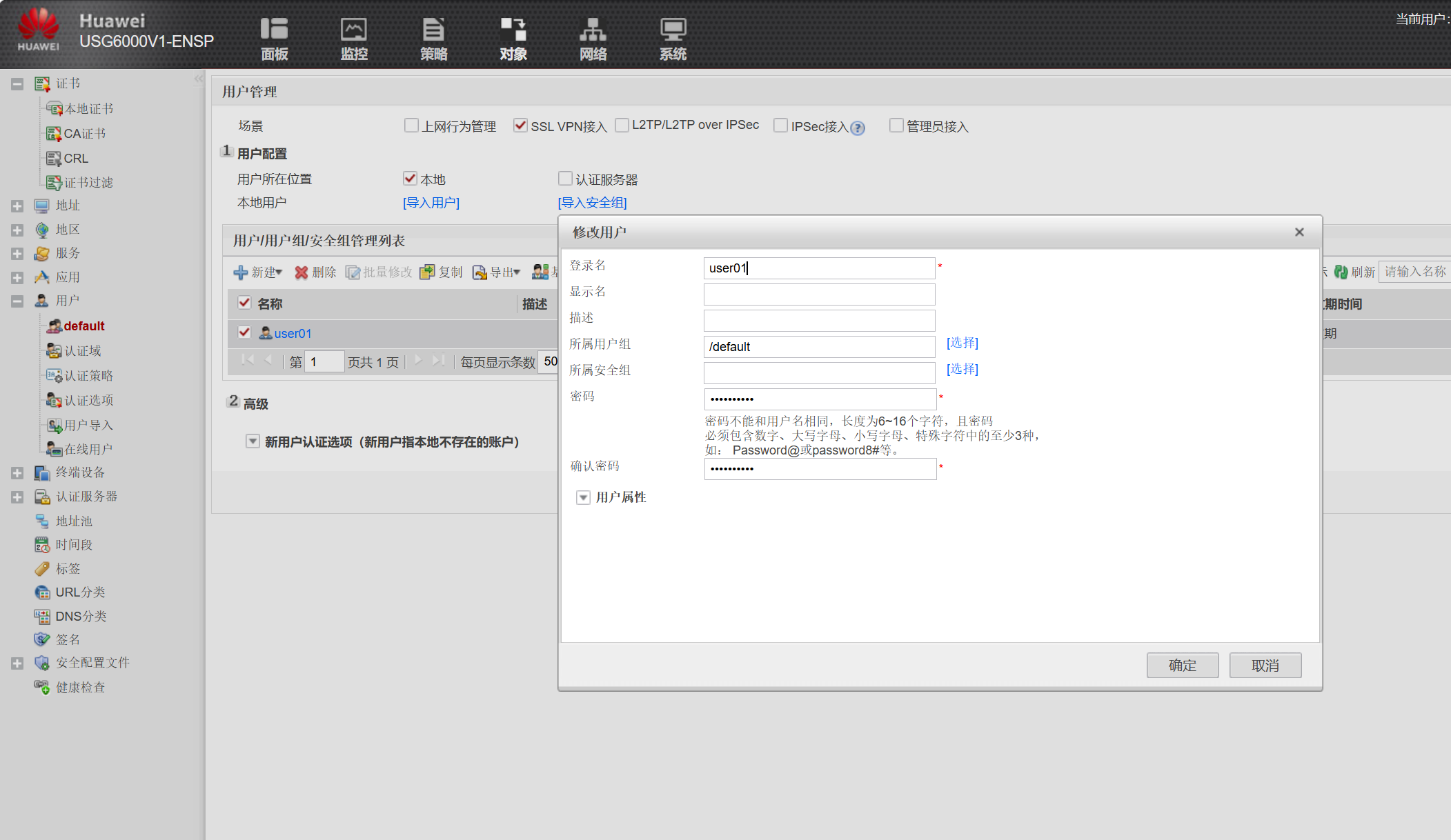

步骤 1：创建远程接入用户

1. 左侧菜单栏依次点击：对象 → 用户 → 本地用户（default）
2. 点击右上角 "新建" 按钮
3. 填写参数：
   • 用户名：user01
   • 密码：huawei@123
   • 确认密码：huawei@123
   • 服务类型：勾选SSL
4. 点击 "确定" 保存

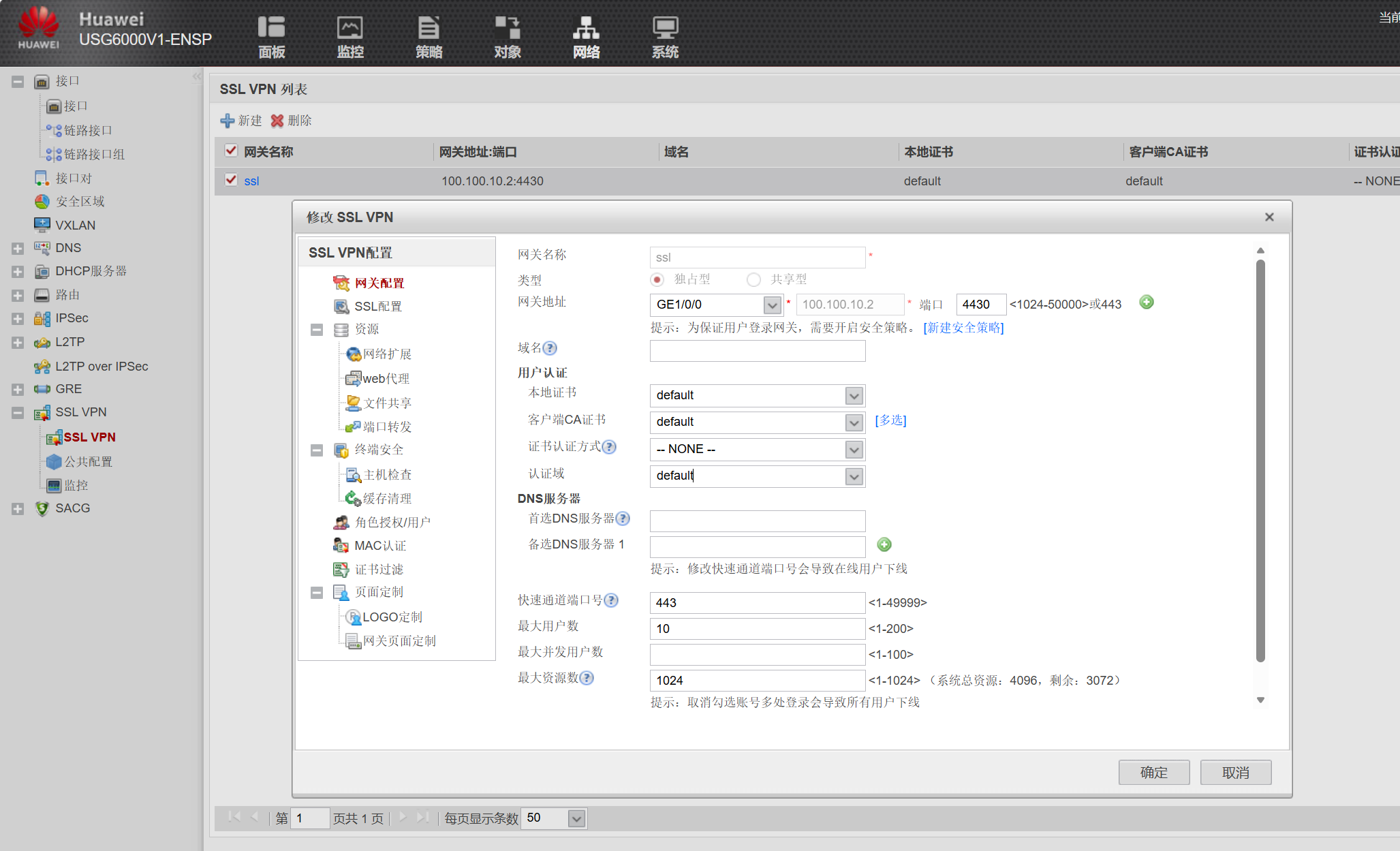

步骤 2：创建 SSL 远程接入模版

1. 左侧菜单栏依次点击：网络 → SSL VPN → SSL
2. 点击右角 修改 按钮
3. 填写参数：
   • 认证域：default
   • 网络扩展：勾选上面两个选项

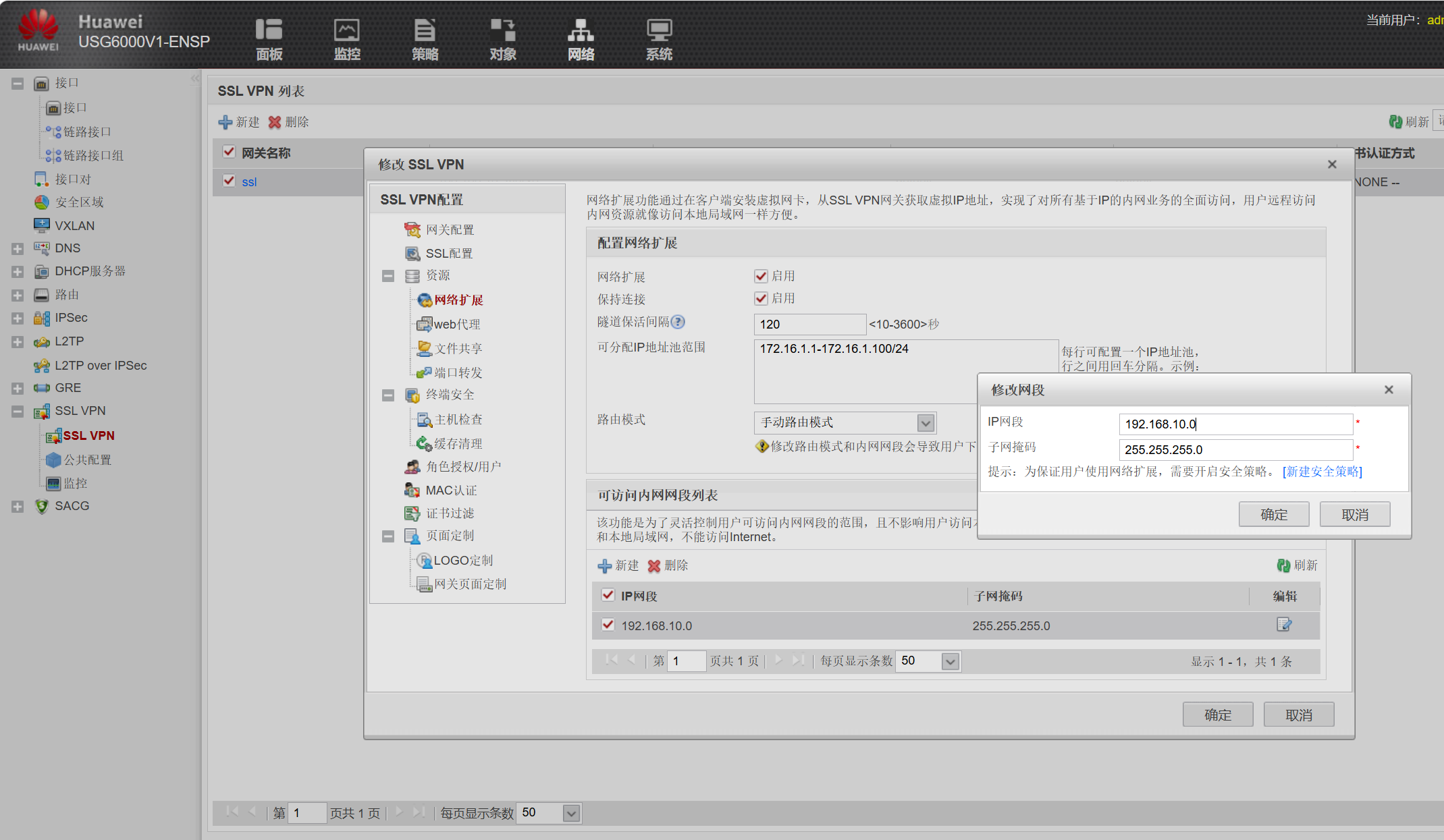

   • 填写IP地址池：172.16.1.1-172.16.1.100-分配给客户端的虚拟地址
   • 填写可访问网段：选择手动路由模式，写入192.168.10.0/24

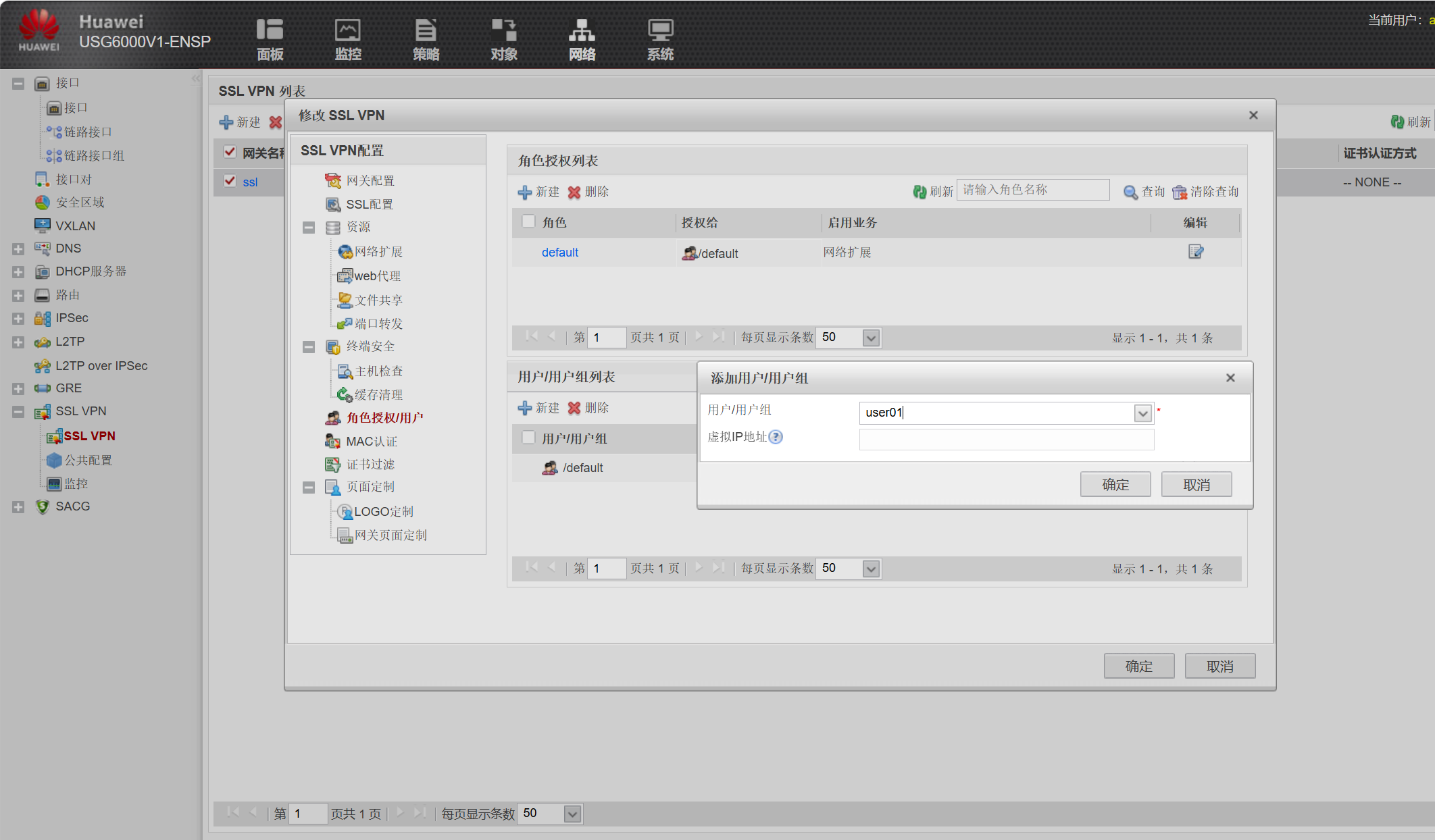

   • 授权用户：加入你的用户
4. 点击 "确定" 保存 [此处插入地址池配置截图]

六、接入与验证

6.1 客户端配置及验证

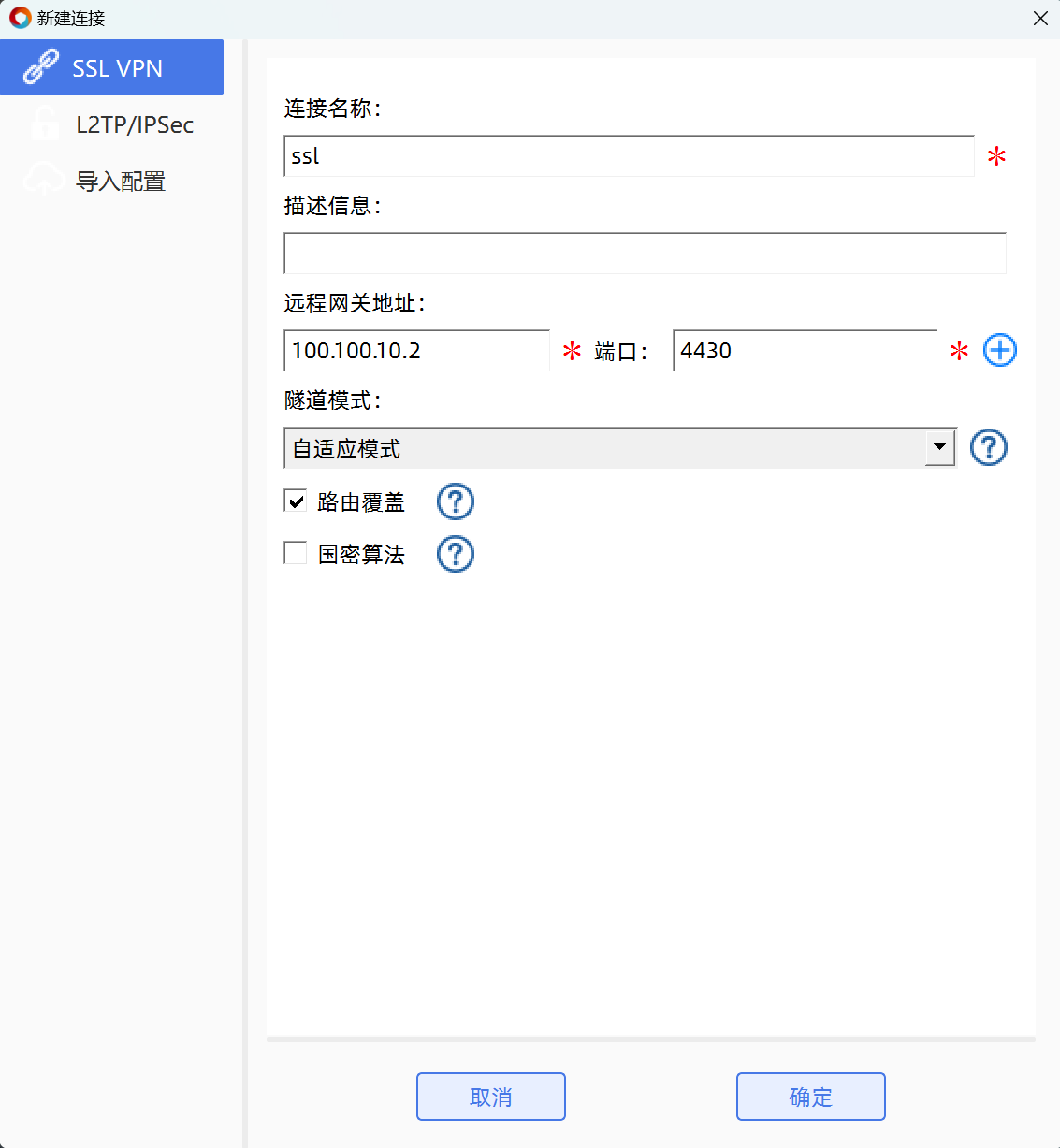

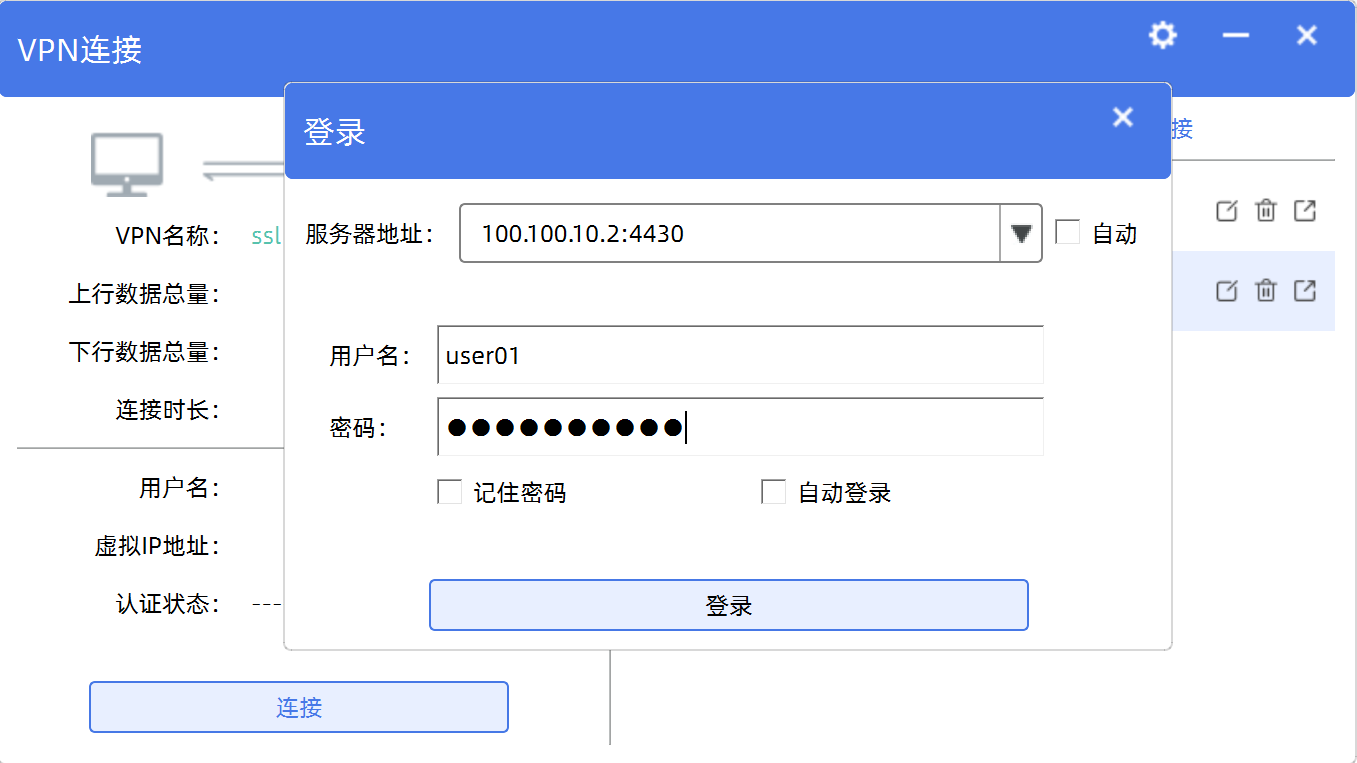

1. 打开 UniVPN 实验专用客户端
2. 点击 "新建连接"
3. 填写连接参数：
   • 连接名称：ssl
   • 服务器地址：100.100.10.2:4430（注意加上端口号 4430）
   • 用户名：user01
   • 密码：huawei@123
4. 点击 "连接"

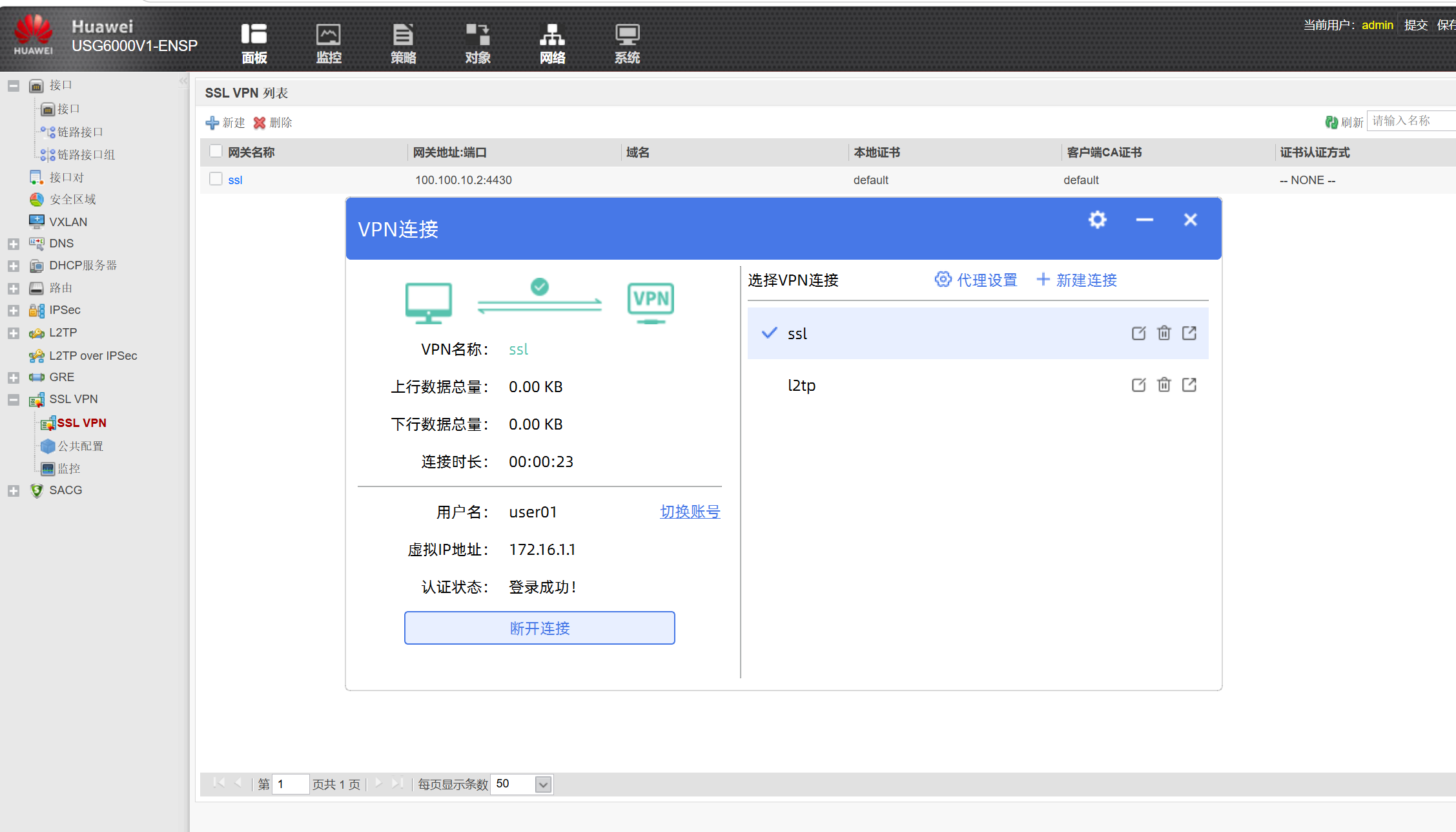

验证内网访问：在物理机命令行执行ping 192.168.10.1和ping 192.168.10.10，能正常 ping 通则远程接入成功

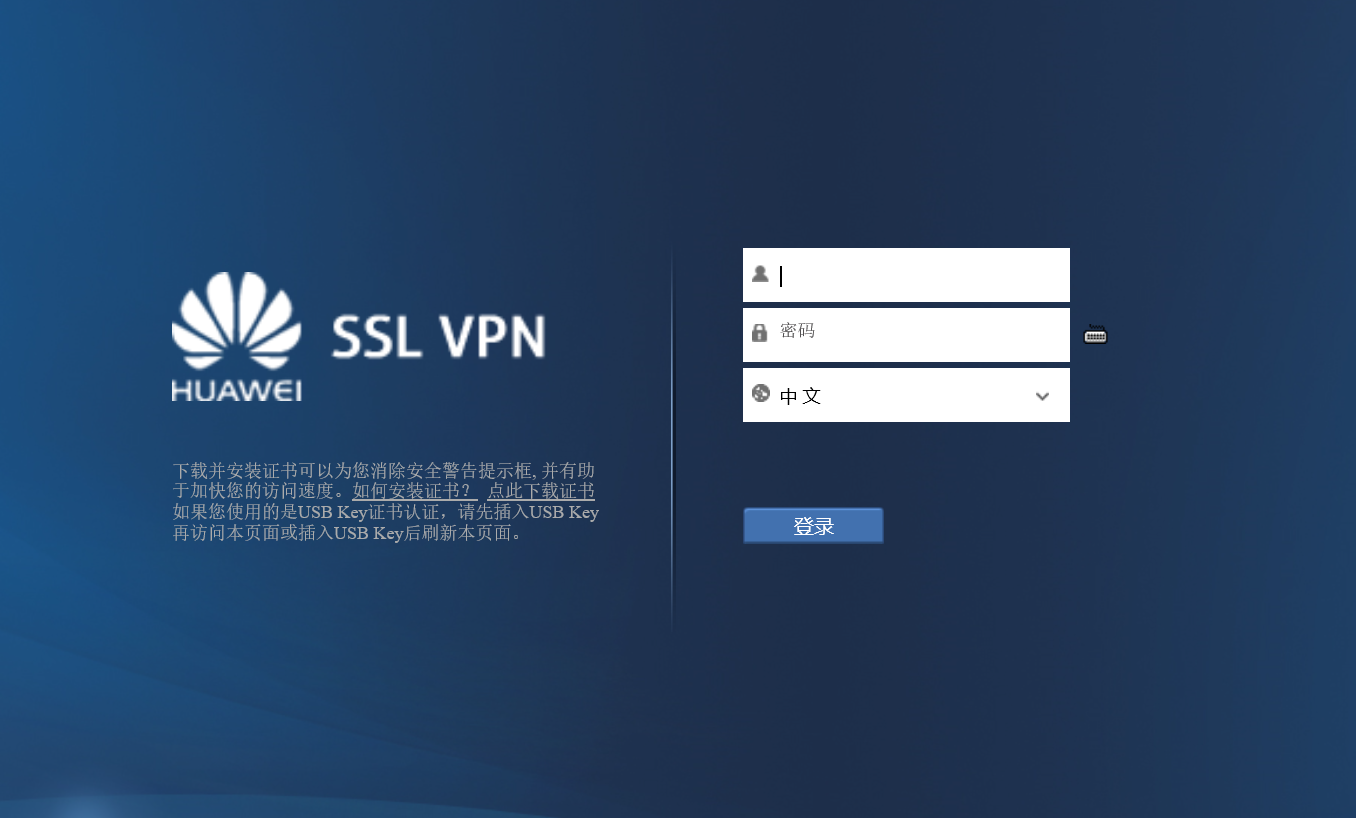

6.2 网页验证

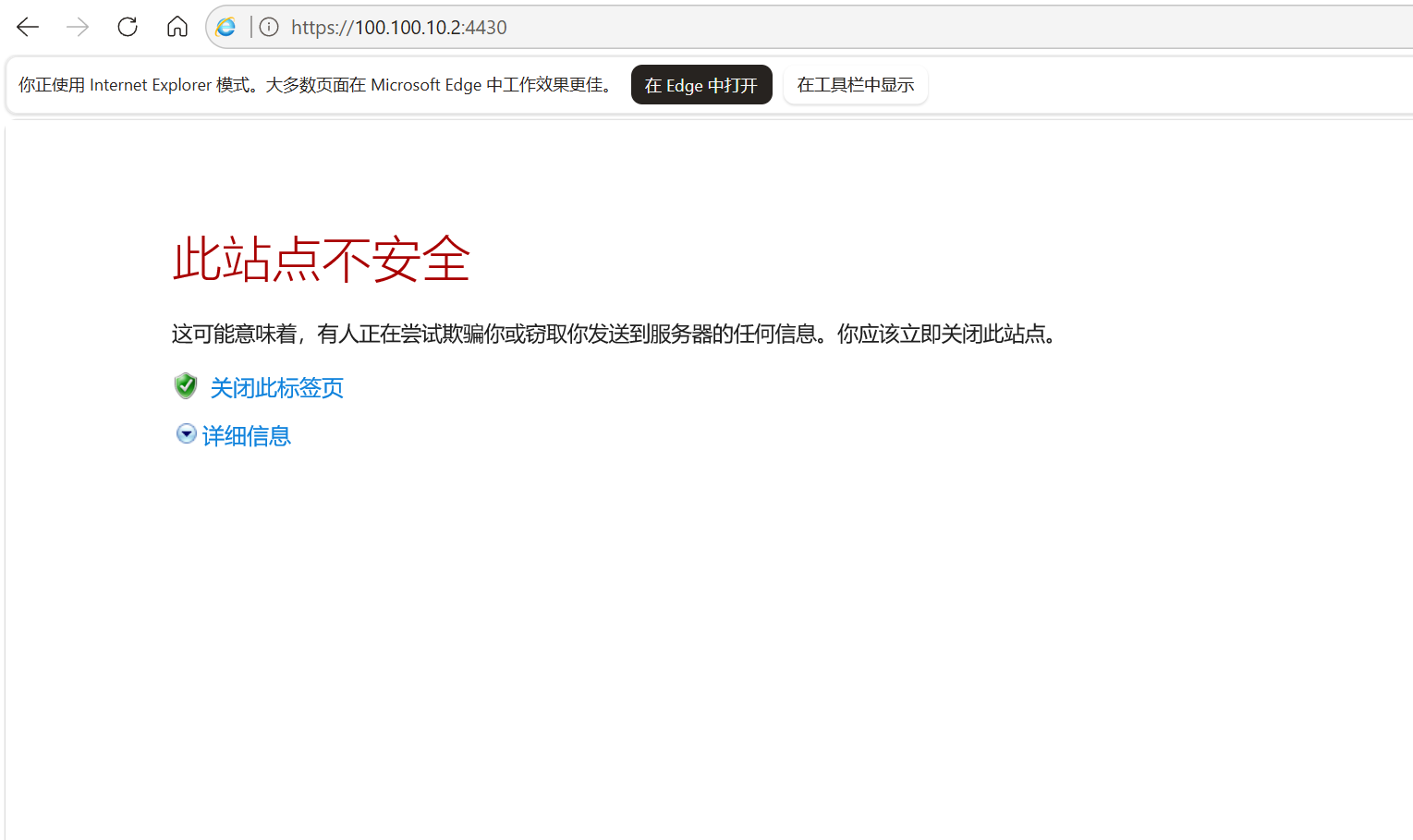

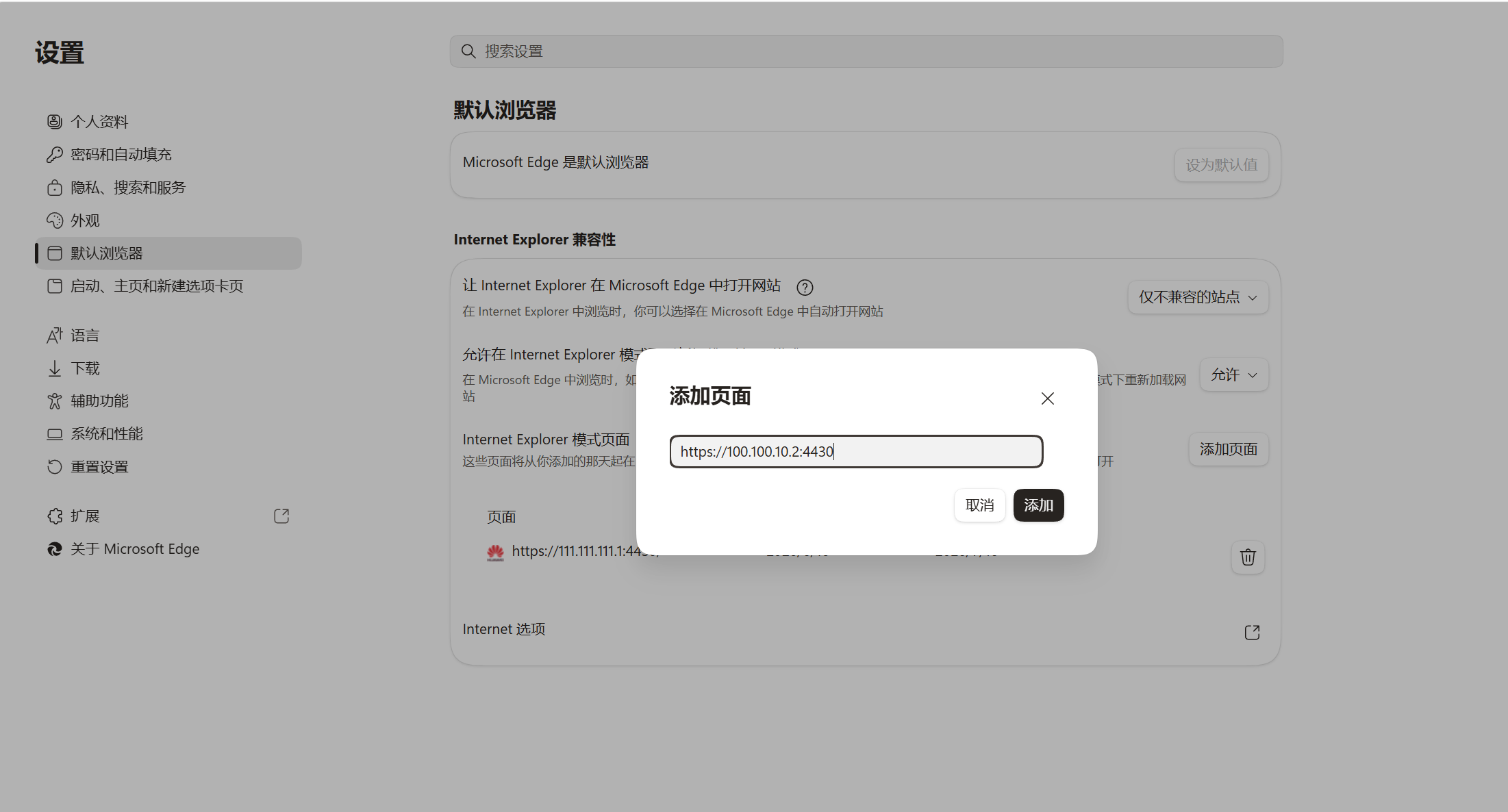

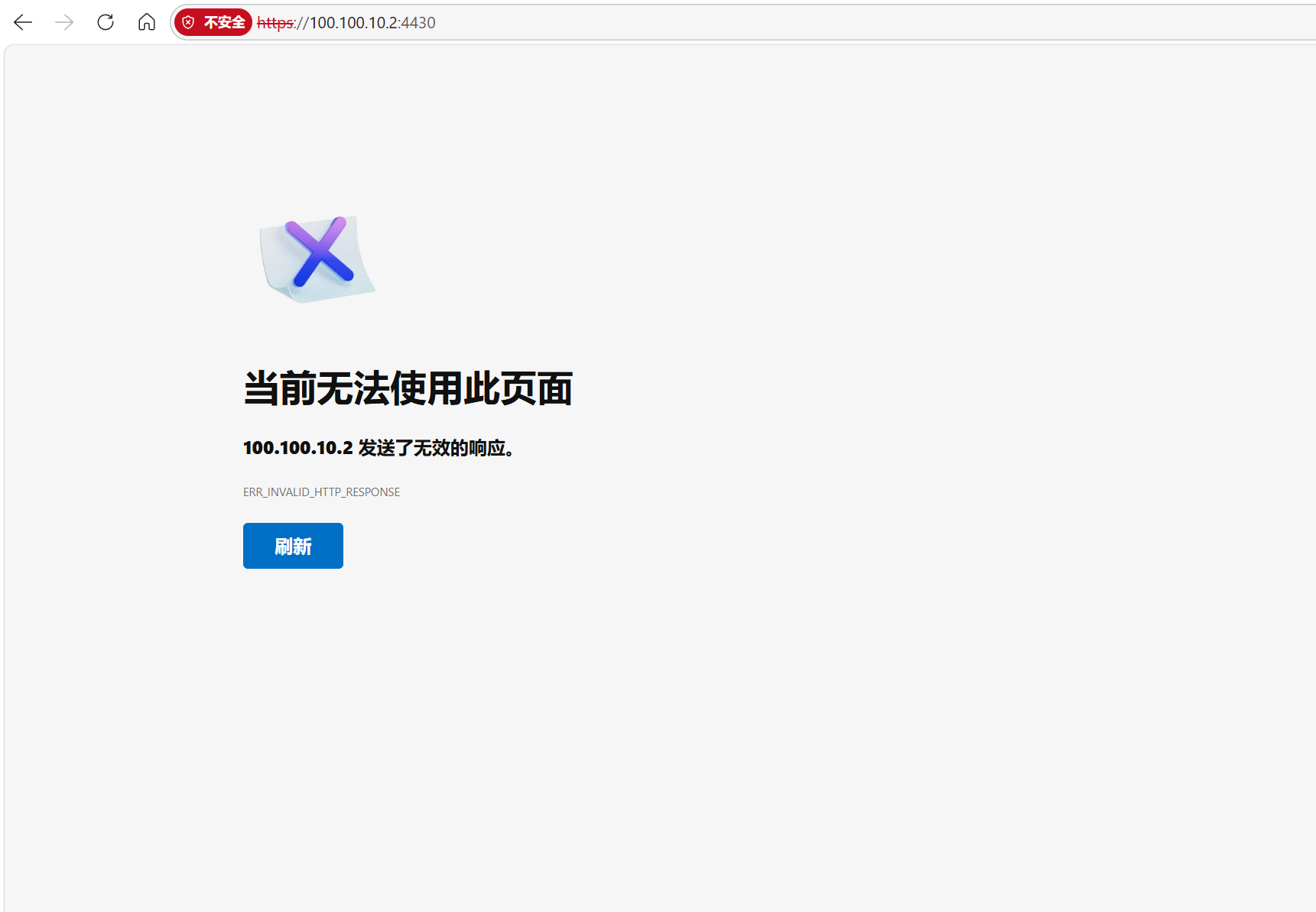

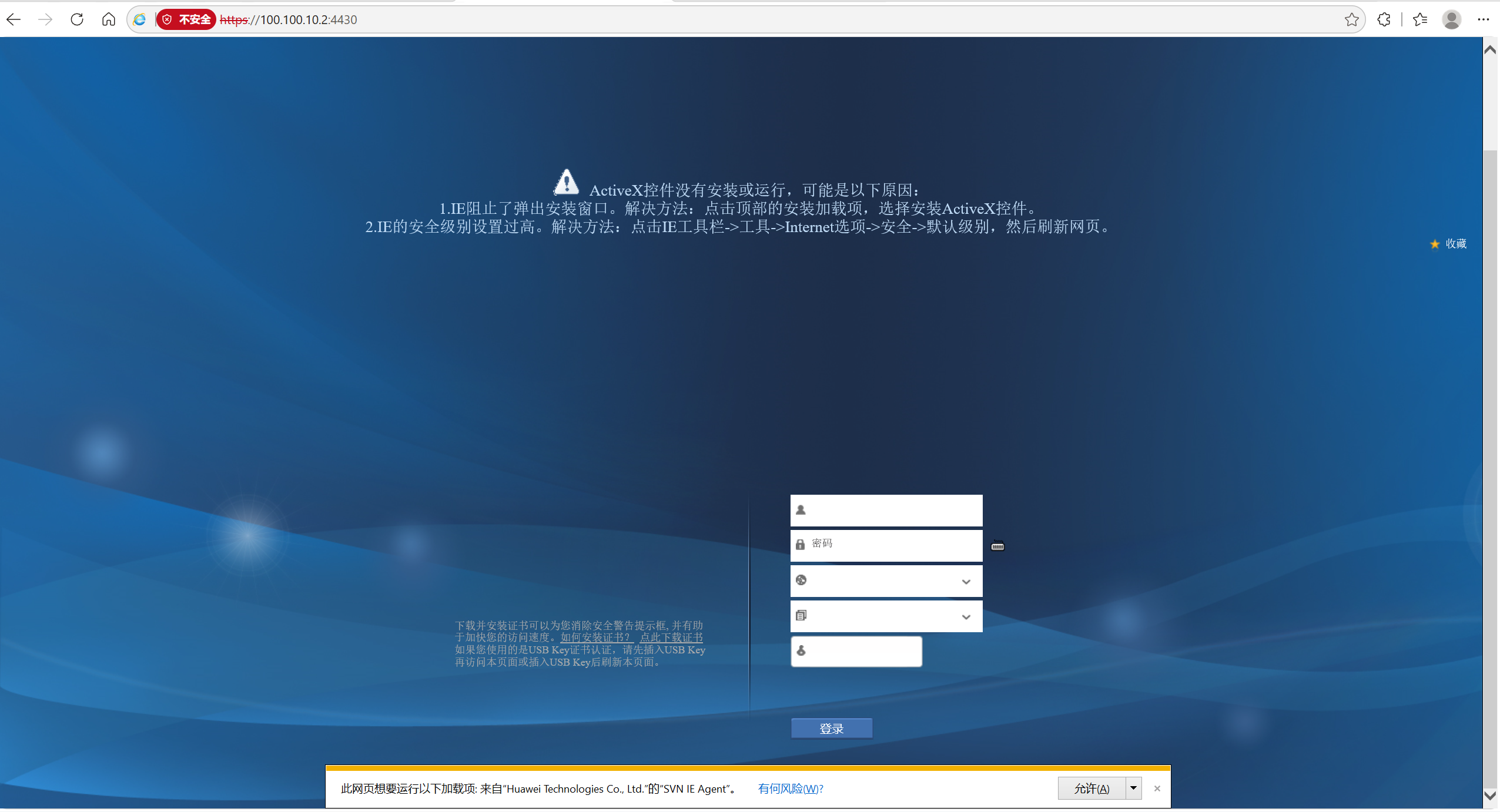

在网页直接输入网址是弹出当前无法使用此页面，原因是我们的游览器版本过高。所以我们需要在游览器的设置上把网址加入兼容模式里面，刷新进去即可，详细信息点进入，底下的询问点允许，会下载插件，一直按提示操作即可。

七、常见问题与解决方案

1. Web 创建 SSL 虚拟网关提示 "服务器繁忙"

   • 解决方法：必须先通过命令行执行v-gateway ssl interface GigabitEthernet1/0/0 port 4430 private创建基础虚拟网关，再通过 Web 界面进行后续配置
   • 原因：eNSP 中 USG6000V 的 Web 服务存在兼容性问题，直接 Web 创建会导致服务异常

2. 客户端无法连接服务器

   • 检查防火墙安全策略是否放行 TCP 4430 端口流量
   • 确认客户端服务器地址是否正确填写了端口号:4430
   • 验证物理机静态路由配置正确，关闭本地第三方防火墙

3. 连接成功但无法访问内网

   • 检查 NAT 豁免策略是否配置正确，源 / 目的地址是否匹配
   • 确认安全策略允许 untrust 区域的 172.16.1.0/24 网段访问 trust 区域

4. Web 管理界面无法登录

   • 确认防火墙 G0/0/0 接口已开启 https 管理服务
   • 使用https://192.168.0.1:8443地址访问，不要使用 http
   • 清除浏览器缓存或更换浏览器重试

最后，希望ping的通
