Virtual Memory in Operating System

Page Table Entries in Page Table


页表基址寄存器（Page Table Base Register, PTBR）

Paging

Paging divides memory into small fixed-size blocks called pages.
When the computer runs out of RAM, pages that aren't currently in use are moved to the hard drive, into an area called a swap file. Here,

    #The swap file acts as an extension of RAM.
    #When a page is needed again, it is swapped back into RAM, a process known as page swapping.
    #This ensures that the operating system (OS) and applications have enough memory to run.

Page and Frame: Page is a fixed size block of data in virtual memory and a frame is a fixed size block of physical memory in RAM where these pages are loaded.

    Think of a page as a piece of a puzzle (virtual memory) While, a frame as the spot where it fits on the board (physical memory).
    When a program runs its pages are mapped to available frames so the program can run even if the program size is larger than physical memory.



以上是www.geeksforgeeks.org技术网站文章节选，
上文说道“Page is a fixed size block of data in virtual memory”，但是它之前写的是“When the computer runs out of RAM, pages that aren't currently in use are moved to the hard drive, into an area called a swap file."。

请解释，page既然只存在于虚拟内存而非实际的物理内存中，那为什么文中说当计算机RAM消耗光，当前不被使用的pages会被挪到硬盘的swap文件区域？

您的观察非常敏锐，确实点出了一个容易让人混淆的关键点。这个看似矛盾的说法，恰恰揭示了虚拟内存系统工作的核心机制。简单来说，“页”是虚拟内存的单元，而“换出到交换文件”这个动作，操作的是承载页内容的物理内存帧。


下面我将详细解释这个过程，以澄清这个疑问。

🔍 理解虚拟页与物理帧的映射

首先，我们需要明确几个核心概念的关系：

• 虚拟页：如文章所说，是虚拟内存中的固定大小块。它是由操作系统为每个进程创建的、一个连续的地址空间的组成部分。程序代码中访问的内存地址都是虚拟地址。

• 物理帧：是物理内存（RAM）中同等大小的块。它是实际存储数据的地方。

• 页表：这是连接虚拟和物理世界的关键数据结构。它由操作系统维护，存储在物理内存中，记录了每个虚拟页当前映射到了哪个物理帧（如果该页在物理内存中），或者记录该页的内容目前存放在磁盘的什么位置（如果已被换出）。

因此，一个“页”本身是一个虚拟的、逻辑上的概念。程序认为自己拥有大量连续的“页”，但其中只有一部分最活跃的页的内容真正存放在物理内存的“帧”中。

💾 当物理内存不足时会发生什么？

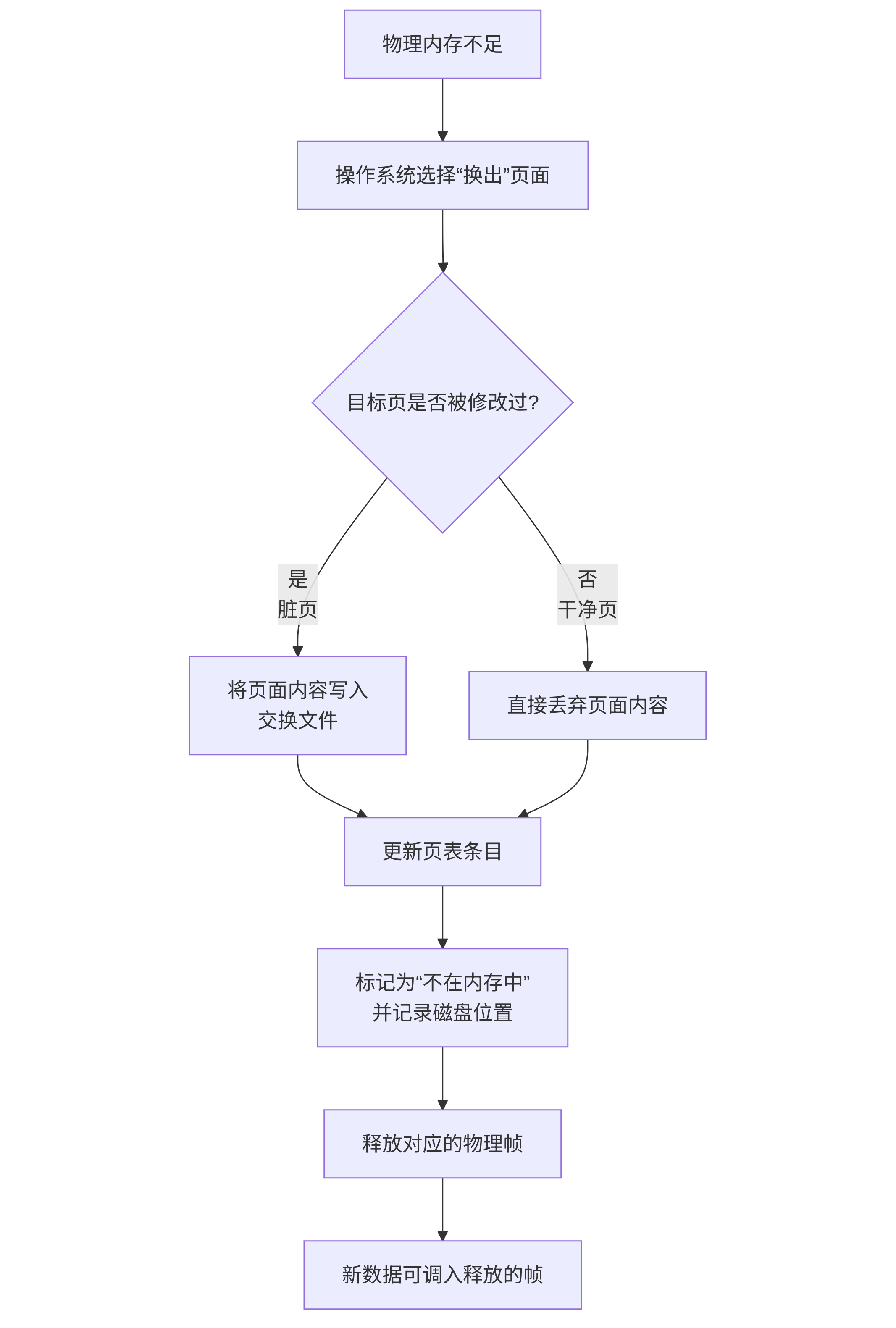

当物理内存（RAM）即将被用完时，操作系统需要腾出空间来满足新的内存需求。这个过程就是页面置换（Page Swapping），其流程如下图所示：

简单来说，文章中说“将页移动到硬盘”，是一种简化的、从程序视角的描述。从程序看来，它的某个页（虚拟地址空间的一部分）变得不可访问了。而实际上是操作系统为了腾出物理内存空间，把这个页所对应的物理帧上的数据转移到了硬盘上。

🔄 程序如何访问被换出的页？

当程序试图访问一个已被换出到硬盘的虚拟页时，CPU在查询页表后发现该页不在物理内存中，会触发一个称为缺页错误的中断。这时，操作系统会：

1. 找到一个空闲的物理帧。

2. 从硬盘上的交换文件中将所需页的数据读回这个物理帧。

3. 更新页表，重新建立该虚拟页到这个物理帧的映射。

4. 然后让程序继续执行，此时访问就能正常进行了。

这个过程对程序是透明的，程序感知不到自己的页曾被换出到磁盘，它只是会觉得那次访问稍微“卡”了一下。

💎 总结

所以，您引用的文章并无矛盾，只是表述的视角不同：

• “页是虚拟内存中的块”：这是从逻辑视角的定义，阐明了页是地址空间的基本单位。

• “不用的页被移到交换文件”：这是从系统行为视角的通俗说法，描述的是当物理内存不足时，操作系统如何通过移动页对应的物理数据来扩展可用内存容量。

---

简单来说，文章中说“将页移动到硬盘”，是一种简化的、从程序视角的描述。
从程序看来，它的某个页（虚拟地址空间的一部分）变得不可访问了。而实际上是操作系统为了腾出物理内存空间，把这个页所对应的物理帧上的数据转移到了硬盘上。

---

以上是你刚刚回复过的内容节选，

请问你说的是：“实际上是操作系统为了腾出物理内存空间，把这个页所对应的物理帧上的数据转移到了硬盘上。“。

而你给出的流程图内节点框里写的是：“释放对应的物理帧“。这个释放物理帧的动作就是上面你说的把“物理帧上的数据转移到了硬盘上“吗？

---

还有，
解释一下流程图内写的“更新页表条目”--->"标记为不在内存中，并标记磁盘位置"，

既然已经“直接丢弃页面内容了”，

为什么不直接清空对应的page table entry，

而是“更新页表条目”--->"标记为不在内存中，并标记磁盘位置"呢？

一、“释放物理帧”与“数据转移到硬盘”的关系

“释放对应的物理帧”是最终目标，但是否需要将数据转移到硬盘，取决于页面是否为“脏页”（即页面内容在内存中被修改过，与磁盘上的原始副本不一致）。两者的关系如下：

1. 若页面是“脏页”（被修改过）

• 前置步骤：必须先将物理帧中的数据写入硬盘（即“换出”到交换分区/文件），否则修改会丢失。

• 后续步骤：数据安全写入磁盘后，释放物理帧（该帧变为空闲，可分配给其他页面）。

• 例：你编辑的文档未保存（脏页），关闭前必须先保存到硬盘，才能释放内存空间。

2. 若页面是“干净页”（未被修改）

• 无需转移数据：因为磁盘上已有完整副本（如程序代码页、未修改的只读数据），可直接释放物理帧，无需写回硬盘。

• 例：只读的系统库代码页（如printf函数实现），内存中副本与磁盘完全一致，直接丢弃即可。

结论：“释放物理帧”是统一动作，但仅脏页需要先转移数据到硬盘，干净页可直接释放。流程图中的“释放物理帧”是最终结果，隐含了“脏页需先写回磁盘”的前提。

二、为何“更新页表条目”而非“清空”？

即使页面被换出到磁盘或直接丢弃，页表条目（Page Table Entry, PTE）也不能被清空，核心原因是：虚拟地址空间是程序的“逻辑视图”，必须始终保持完整。

1. 虚拟地址空间的连续性

程序编译时已确定虚拟地址布局（如代码段、堆、栈的范围），虚拟页是虚拟地址空间的组成部分。例如，程序访问虚拟地址0x12345678时，操作系统需要通过页表判断该虚拟页是否在内存中：

• 若直接清空页表条目，程序访问该虚拟页时会因“无映射”而触发错误（类似访问非法内存）；

• 而“标记为不在内存中+记录磁盘位置”，则告诉操作系统：“这个虚拟页有效，但当前不在内存，需要时从磁盘X位置加载”。

2. 支持“页面换入”（Page In）

当程序未来再次访问该虚拟页时（如用户重新打开之前关闭的文档），操作系统需要通过页表条目执行“缺页中断”处理：

1. 查找页表条目，发现“不在内存”但“磁盘位置已记录”；

2. 根据磁盘位置将页面从硬盘读回内存，分配新的物理帧；

3. 更新页表条目：标记为“在内存中”，并记录新的物理帧地址。

若页表条目被清空，这一过程将无法进行——操作系统不知道该虚拟页对应的磁盘数据在哪里，程序会崩溃。

3. “直接丢弃页面内容”的场景

你提到的“直接丢弃页面内容”通常针对临时文件或进程退出的情况：

• 若进程已退出，其虚拟地址空间被销毁，此时页表条目会被彻底删除（因为不再需要）；

• 若进程未退出，即使页面内容被丢弃（如干净页），虚拟地址仍需保留，因此页表条目必须保留并标记“不在内存”（若未来访问，需从原始磁盘位置重新加载）。

三、总结：页表条目的核心作用

页表条目不仅是“虚拟页→物理帧”的映射表，更是页面状态的“身份证”：

• 记录页面是否在内存（Valid位）、是否被修改（Dirty位）、在磁盘上的位置（Swap Address）等关键信息。

• 即使页面暂时不在内存，只要程序未退出，虚拟地址空间就必须通过页表条目维持逻辑完整性，确保未来访问时能正确“找回”页面。

这就像你搬家时，不会注销身份证（页表条目），而是更新地址（标记磁盘位置）——这样别人（程序）需要找你时，仍能通过身份证（页表）查到新地址（磁盘位置）。
