近期有用户在使用我们的PCIe 6.0 switch卡连接Nvidia Mellanox CX系列网卡的时候问到一个关于PCIe 拓扑树（topology tree）显示的问题。我们知道，在 PCIe 系统和服务器硬件运维中， lspci 输出的树状图（Topology）是排查设备链路、拓扑结构和 Bus 号分配问题的核心工具。今天就来结合我们用户的这个实际问题，来详细拆解如何阅读 PCIe Tree、解答关于 Bus 号范围（Upstream/Downstream）看起来好像不一致的疑问，并盘点全球工程师最常用的 lspci 参数与经典实战案例。

一、 图解：如何阅读 lspci-t 拓扑树？

首先，我们用一个标准的、干净的 lspci-t 拓扑图范本来做教学：

拓扑图的基本阅读逻辑：

1. 左侧根节点 -[0000:80]-：表示 PCIe Domain : Root Bus (根总线)。这里代表 Domain 为 0000，Root Bus 号是 80。通常对应 CPU 内部的 Host Bridge。
2. 分支节点 +-04.1：代表在 Bus 80 上的 Device 04, Function 1（即 80:04.1）。这是一个 Root Port（根端口），本质上是一个 PCI-to-PCI 桥。
3. 括号区间 -[81-94]：紧跟在桥设备后面的方括号，表示该桥所能控制/预留的子总线范围（Subordinate Bus Range）。
4. 横线连接 ----00.0：表示下一级总线上的设备。例如 -[81-94]----00.0 意味着，在进入次级总线后，遇到的第一个设备是 81:00.0。

二、 核心疑问：为什么 Upstream 和 Downstream 的 Bus 号范围不一致？

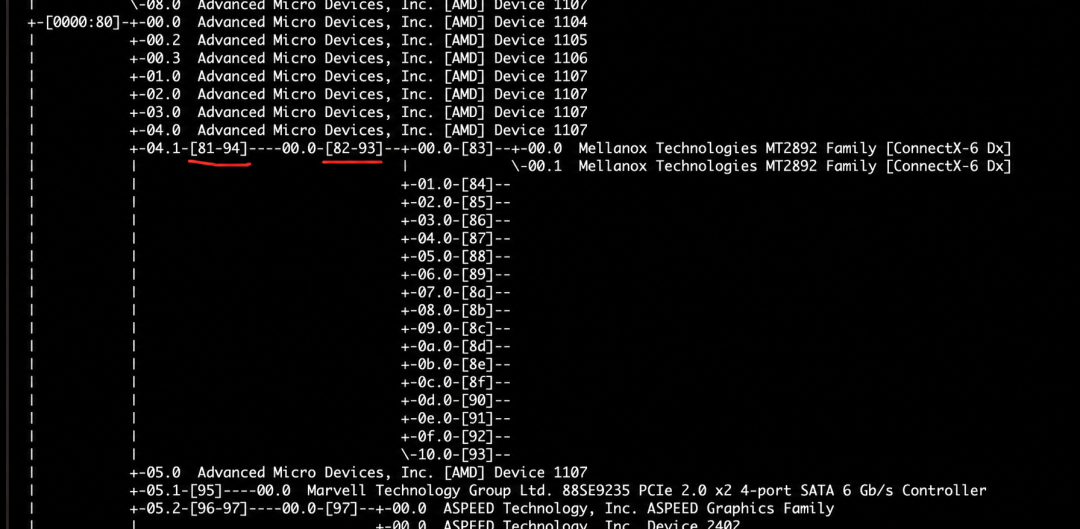

在随附的截图中，有两处画红线的 Bus 范围区间：

• 根端口下挂的范围是： -[81-94]
• 后面紧跟的交换芯片/子桥下挂的范围是： -[82-93]

1. 为什么它们不一致？

这属于非常经典的 PCIe 桥的 Bus 资源分配与嵌套（Nested Bridges）。

在 PCIe 规范中，每一个 PCI-to-PCI Bridge（包括 Root Port, Switch Upstream Port, Switch Downstream Port）在配置空间里都有三个关于 Bus 的寄存器：

• Primary Bus Number：桥本身所处的上级总线号。
• Secondary Bus Number：桥直接导出的下一级总线号。
• Subordinate Bus Number：该桥下方所能延伸达到的最大（最后一级）总线号。

2. 对照原图的拓扑级联关系拆解：

• 第一层（Root Port） 80:04.1：
• 它直接导出的下一级 Bus 是 81。
• 它能管辖的整个庞大子系统的最大范围是 81 到 94（共 20 个 Bus 号空间）。
• 第二层（PCIe Switch 的 Upstream Port） 81:00.0：
• 它是由 Bus 81 上的设备导出的。
• 它自身的次级 Bus 是 82。
• 重点： 它并没有把上级给的 94 全吞掉，它向上汇报自己管辖的最大范围是 82 到 93。
• 第三层（PCIe Switch 的 Downstream Ports）：
• 在 82-93 的内部，Switch 拆出了非常多的下游端口（Downstream Ports），例如 00.0, 01.0, 02.0 直到 10.0。
• 其中的 00.0 端口直接分配了 Bus 83 给网卡（Mellanox ConnectX-6 Dx），而网卡拥有两个 Function（ 00.0 和 00.1）。
• 剩下的 01.0 分配了 Bus 84， 02.0 分配了 Bus 85……以此类推，直到 10.0 分配了 Bus 93。

3. 为什么空出了 Bus 94？

你会发现 Root Port 批了 81-94，但底下的 Switch 只用了 82-93，94 消失了。

这是因为 BIOS/系统内核在进行 PCIe 热插拔预留（Hotplug Reservation）。系统为了防止用户以后在这个 Root Port 附近插入新的扩展卡或切分设备，故意在最外层（Root Port）多留了一个 94 号总线。如果未来有新硬件插入，可以直接将 94 分配给新硬件，而不需要重新打乱、刷新整个 81-93 已经分配好的现有拓扑结构。

三、 全球最常用 lspci 命令与实战案例

以下是根据全球系统工程师和内核开发者的使用频度，整理出的最常用 lspci 参数及其实战解决的问题：

经典实战案例佐证

案例一：排查设备是否降速（物理链路劣化）

• 命令： lspci-vvv-s83:00.0|grep-E"LnkCap|LnkSta"
• 为什么要用：

  当你在测试 Mellanox 网卡或 NVMe 盘时，发现性能死活跑不满（例如原本 100G 的网卡只能跑 50G）。

• 解决什么问题：

  -vvv 可以 dump 出 PCIe 能力寄存器。 LnkCap（Link Capability）代表硬件设计最高支持的能力（如 Speed16GT/s,Widthx16，即 PCIe 4.0 x16）。而 LnkSta（Link Status）代表当前实际运行的状态。如果实际状态显示 Speed8GT/s,Widthx8，说明硬件可能由于金手指脏污、机箱震动或信号干扰，在物理层发生了解宽和降速。使用该命令能一秒定位物理链路故障。

案例二：硬件无法识别，需要找驱动或提报 Bug

• 命令： lspci-nn|grep-i mellanox
• 为什么要用：

  当系统里装了一块新网卡或加速卡，操作系统无法识别它（显示为 Unknowndevice），或者你在写自动化脚本、需要精确匹配芯片型号。

• 解决什么问题：

  标准的 lspci 只输出人能看懂的文本（依赖本地的 pci.ids 数据库）。如果数据库没更新，就看不到名字。加上 -nn 后，会强制输出十六进制的数字，例如 [15b3:101d]（15b3 是 Mellanox 厂商 ID，101d 是设备 ID）。有了这个绝对唯一的数字 ID，工程师可以直接去谷歌查到该芯片的官方型号，或者直接写进内核驱动的 match_table 里去加载驱动。

案例三：排查网卡、GPU 到底用的是哪个驱动

• 命令： lspci-k-s83:00.0
• 为什么要用：

  在配置网络 DPDK 高性能转发或者安装 NVIDIA/AMD 显卡驱动时，经常需要确认当前设备是被内核自带的开源驱动（如 nouveau、 mlx5_core）接管，还是被用户态驱动（如 vfio-pci）接管。

• 解决什么问题：

  使用 -k 参数会明确输出两行：

  Kerneldriverinuse:mlx5_core （当前正在生效的驱动）

  Kernelmodules:mlx5_core （系统里可供选择的驱动模块）

  这能让装驱动、切驱动的运维过程变得极其透明，防止“驱动没装上”或“驱动冲突”导致的各种玄学罢工。
