下面是基于RT-Thread的ENV命令行开发环境，在APM32F427上使用LwIP网络协议栈实现网络通信功能的。

1. 工具和RT-Thread源码的准备
1.1 ENV工具的安装和使用


这里只做基本的介绍，详细的使用方法请点击下面链接看RTT的官方文档中心中对ENV工具的介绍。
https://www.rt-thread.org/document/site/#/development-tools/env/env
Env 是 RT-Thread 推出的开发辅助工具，针对基于 RT-Thread 操作系统的项目工程，提供编译构建环境、图形化系统配置及软件包管理功能。
其内置的 menuconfig 提供了简单易用的配置剪裁工具，可对内核、组件和软件包进行自由裁剪，使系统以搭积木的方式进行构建。
ENV工具可以从下面的RTT官方网站下载。
https://www.rt-thread.org/download.html#download-rt-thread-env-tool

1.2 下载RTT源码


到下面官网下载：
https://www.rt-thread.org/download.html#download-rt-thread-source-code

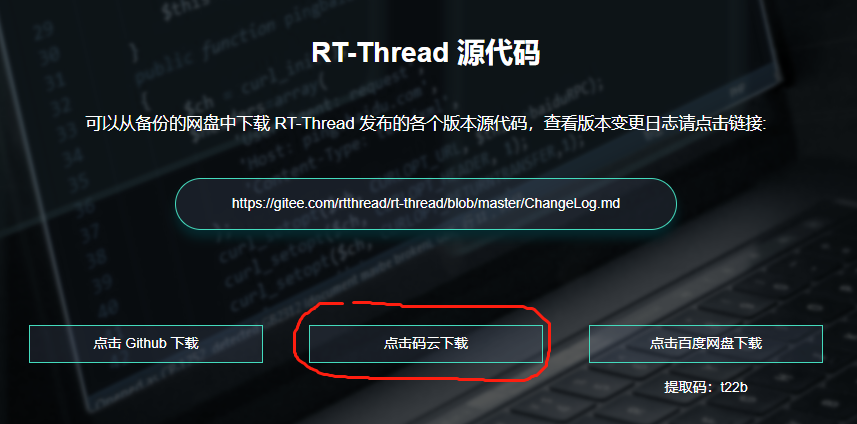

然后点击码云下载。

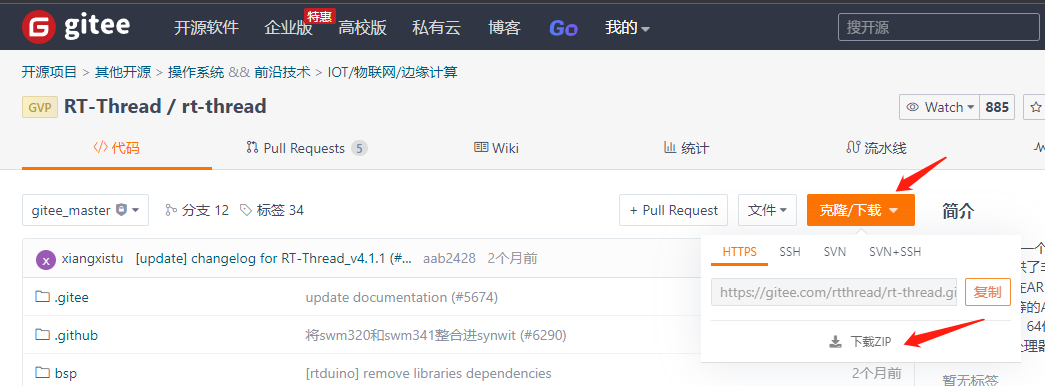

点击下载ZIP就行。
当然，如果有git bash的话，可以使用 git clone 命令进行远程源码拉取到本地电脑中。
注意：请下载最新版本的RTT源码包，太老版本的话可能还没有APM32的BSP包。

2. 进入到APM32F407的bsp根目录下编译bsp

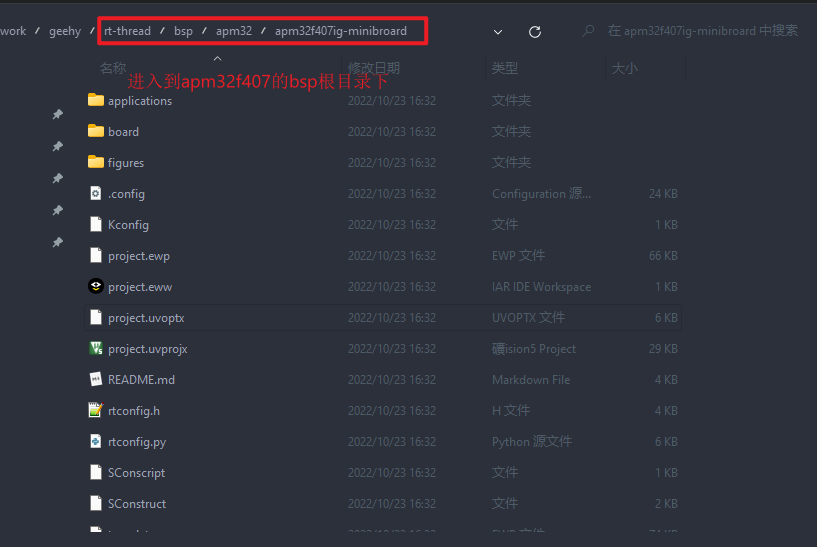

进入apm32f4的bsp根目录下：

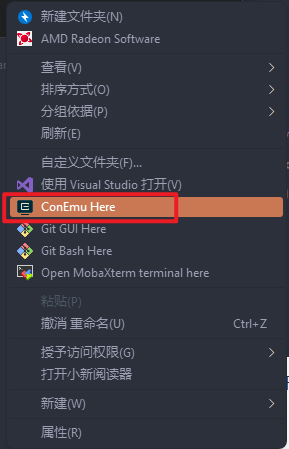

然后右键在该目录下打开ENV工具（如果没有把ENV添加到右键菜单的话，自己看RTT文档进行操作，或者自行切换ENV路径到该目录下）。

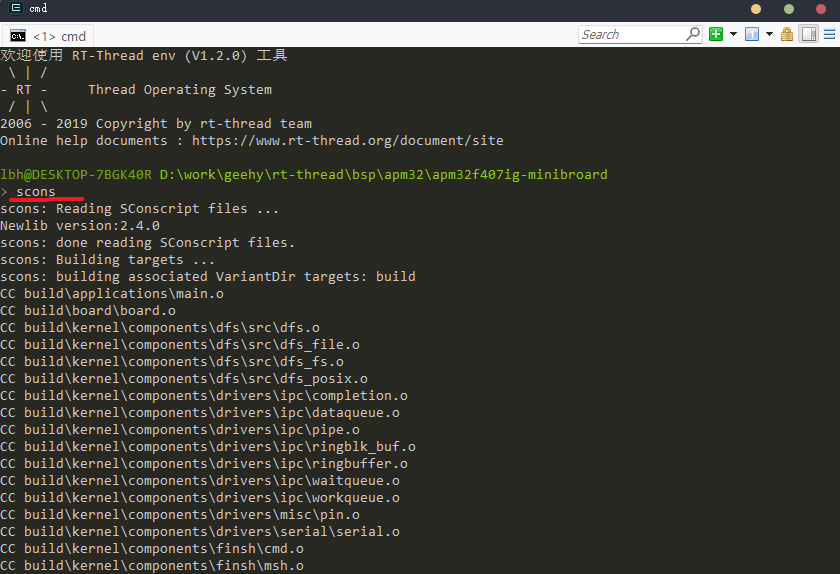

打开ENV工具之后，在该目录下输入 scons 命令即可编译该BSP。

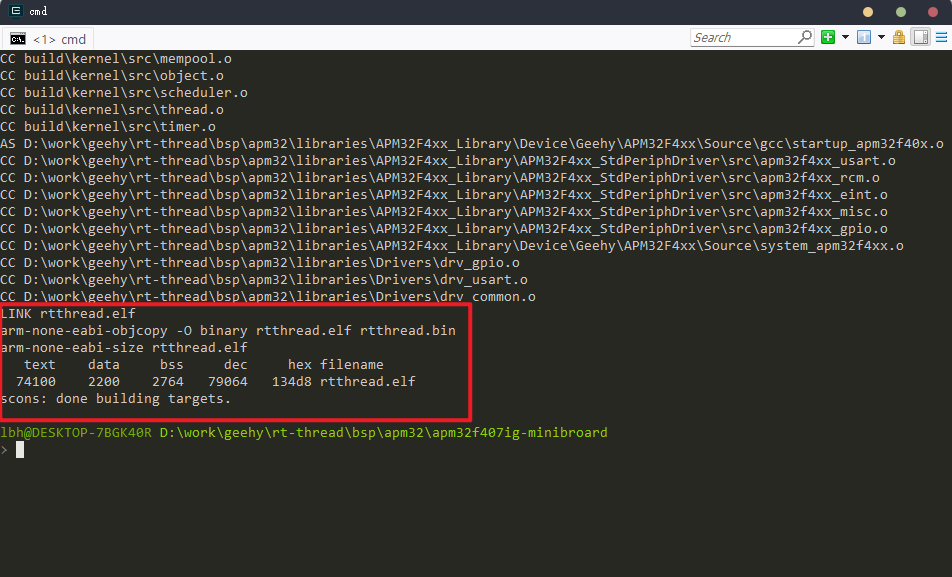

最终编译成功如下：

如果使用 mdk/iar 来进行项目开发，可以直接使用 BSP 中的工程文件或者使用以下命令中的其中一种，重新生成工程，再进行编译下载。
复制






  1. scons --target=iar
    2.

  2. scons --target=mdk4
    3.

  3. scons --target=mdk5
    4.








3. 复制APM32F407的BSP修改为APM32F427的BSP





 由于官方可能还没有添加APM32F427的BSP目录，但是没关系，由于APM32F407与APM32F427很像。我们基于APM32F407修改为F427即可。






 主要就是修改407的时钟配置函数。打开工程中的drv_clk.c文件，修改 clk_init 函数对于时钟的初始化函数。






 修改代码如下：








  复制









  1. void SystemInit(void)
    2.

  2. {
    3.

  3.     /* FPU settings */
    4.

  4.     #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
    5.

  5.     SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  //!< set CP10 and CP11 Full Access
    6.

  6.     #endif
    7.

  7.     /* Reset the RCM clock configuration to the default reset state */
    8.

  8.     /* Set HSIEN bit */
    9.

  9.     RCM->CTRL_B.HSIEN = BIT_SET;
    10.

  10.

  11.     /* Reset CFG register */
    12.

  12.     RCM->CFG = 0x00000000;
    13.

  13.

  14.     /* Reset HSEEN, CSSEN and PLL1EN bits */
    15.

  15.     RCM->CTRL &= (uint32_t)0xFEF6FFFF;
    16.

  16.

  17.     /* Reset PLL1CFG register */
    18.

  18.     RCM->PLL1CFG = 0x24003010;
    19.

  19.

  20.     /* Reset HSEBCFG bit */
    21.

  21.     RCM->CTRL &= (uint32_t)0xFFFBFFFF;
    22.

  22.

  23.     /* Disable all interrupts */
    24.

  24.     RCM->INT = 0x00000000;
    25.

  25.

  26.     #if defined(DATA_IN_ExtSRAM)
    27.

  27.     SystemInit_ExtSRAM();
    28.

  28.     #endif /* DATA_IN_ExtSRAM */
    29.

  29.

  30.     SystemClockConfig();
    31.

  31.

  32.     /* Configure the Vector Table location add offset address */
    33.

  33.     #ifdef VECT_TAB_SRAM
    34.

  34.     SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */
    35.

  35.     #else
    36.

  36.     SCB->VTOR = FMC_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */
    37.

  37.     #endif
    38.

  38. }
    39.








4. 使能 LwIP 与 net dev
4.1 首先使能以太网板级外设驱动

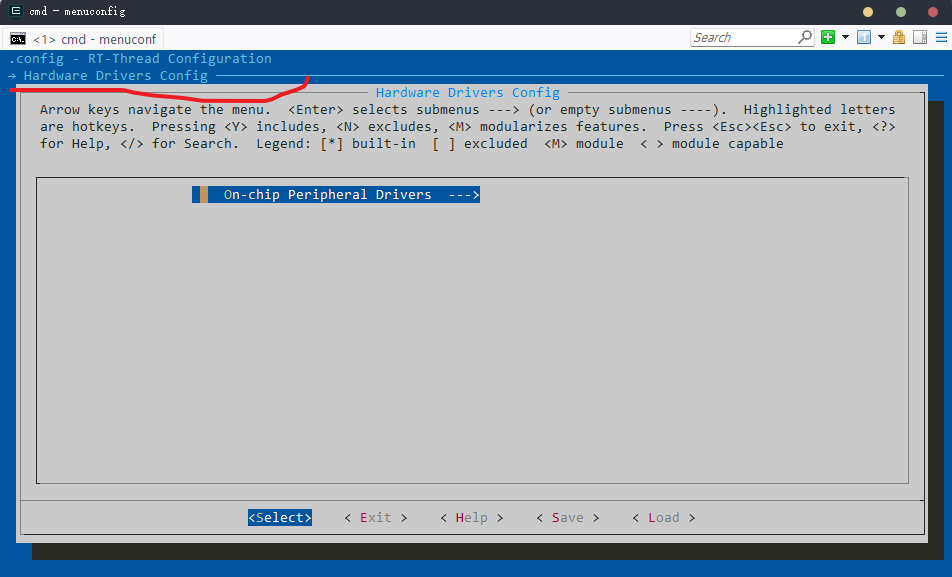

 在ENV工具中输入 menuconfig 命令：














 本来在这个配置项下应该有板级外设驱动选项配置的，但是没有看到，很明显是该bsp包还没支持这个功能。那么后面只能自己把以太网板级外设驱动文件（drv_eth.c）添加到keil工程里面了。当然，就算支持该功能，如果没有drv_eth.c这个文件的支持那也没用。

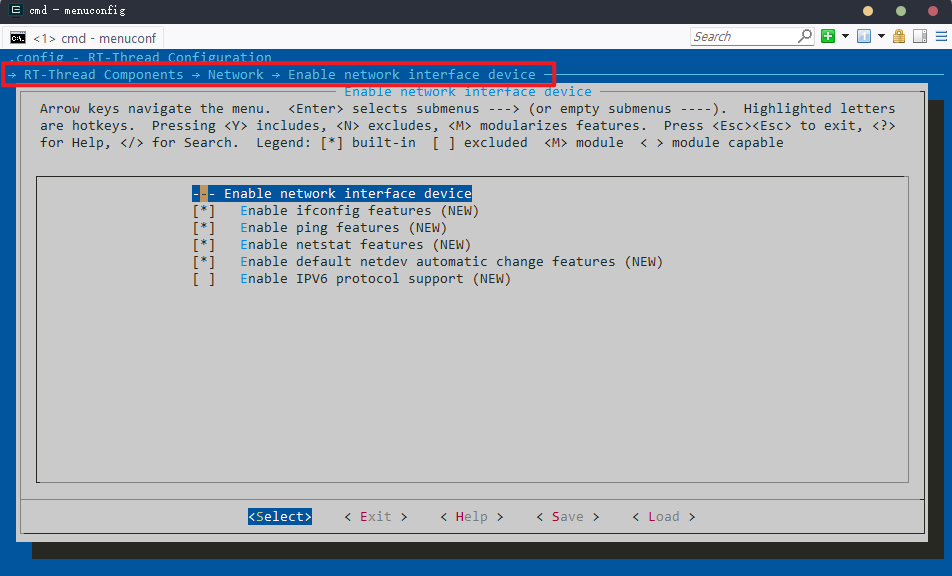

4.2 启用 lwIP 与 net device

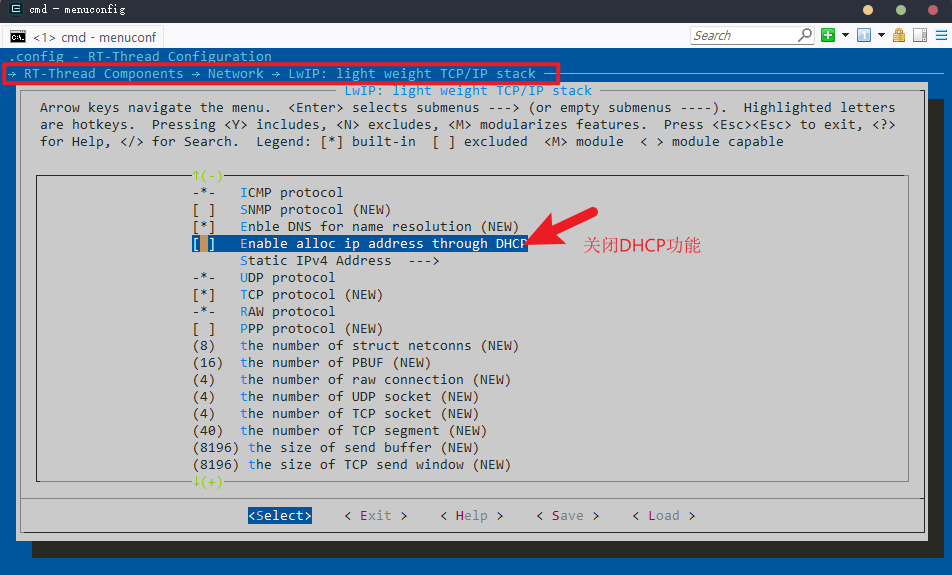

 然后再使能LwIP网络协议栈。其中，在该配置项下面我们把DHCP功能关闭了，使用静态IP地址。然后我们再使能 netif loopback 功能，该功能就是可以自己ping通自己的。














 配置完成后，我们保存退出。






 最后输入命令：scons --target=mdk5 把刚刚的配置同步到 MDK5 工程。





5. 编写基于RTT的以太网板级驱动drv_eth.c





 当我们添加了LwIP网络协议栈之后，就可以编译代码后可以下载到开发板运行。如下，我们下载代码到开发板后，在串口终端运行 ifconfig 命令查看网络状态，可以看到有错误：














 这是因为以太网的驱动文件还没添加进去编译的原因。





5.1 添加编写好的drv_eth.c文件

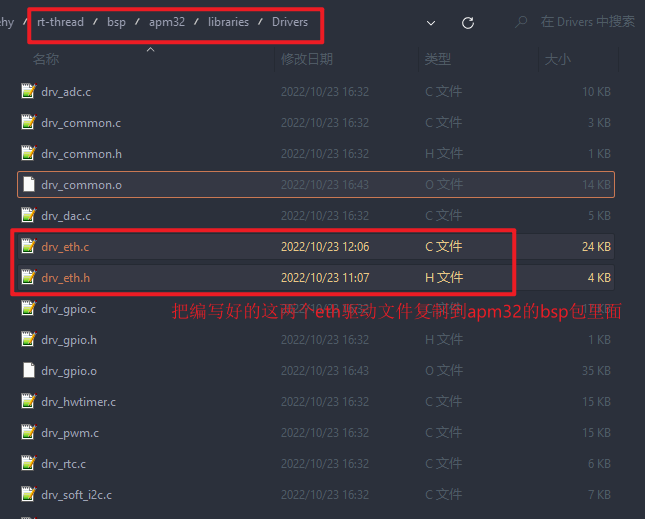

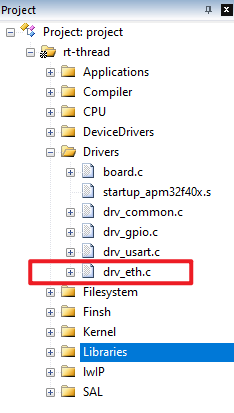

 因为apm32的BSP包里面并没有RTT的以太网板级驱动文件drv_eth.c，所以需要我们自己编写这个文件。这个文件我已经编写好了，然后我们自己把这个文件复制到apm32的bsp包里面，而且手动添加到MDK5的工程中即可：



















5.2 打开ETH板级外设驱动，和选择PHY芯片型号





 因为 drv_eth.c 文件使用了宏 BSP_USING_ETH 默认关闭了这个外设驱动的，需要定义这个宏才能打开这个外设驱动，另外开发板使用的PHY芯片的宏也需要定义，目前支持的芯片类型有，LAN8720、DP83848以及DM9161。






 我们就在 drv_eth.c 文件（或者rtconfig.h文件也行）的最前面定义下面两个宏：








  复制









  1. #define BSP_USING_ETH
    2.

  2. #define PHY_USING_DP83848C                // 根据自己使用的phy芯片型号定义
    3.








5.3 添加标准外设驱动文件apm32f4xx_eth.c和apm32f4xx_eth.h

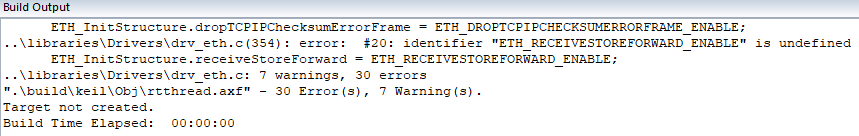

 添加了上面那两个宏之后，编译一大堆报错，这是因为MDK还没有添加eth的标准库外设驱动文件apm32f4xx_eth.c和apm32f4xx_eth.h。














 我发现RTT的源码里面，apm32的bsp包竟然没有apm32f4xx_eth.c和apm32f4xx_eth.h这两个文件，那没办法了，只好到apm32的官网下载f4的SDK包，然后再把这两个文件复制到bsp包的库目录下面。然后再手动添加到MDK工程里面。

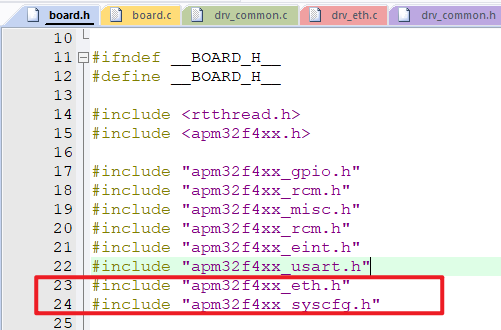

5.4 添加包含apm32f4xx_eth.h头文件代码





 添加了标准外设驱动文件apm32f4xx_eth.c到MDK工程之后，这时编译，还是报上面步骤一样的错误，这是因为没有包含 apm32f4xx_eth.h 头文件，我们在 board.h 文件中写上包含该头文件。另外，因为后面的代码有用到apm32f4xx_syscfg.h这个头文件，所以这里一起写上，如下图：













5.5 添加 phy_reset 和 ETH_GPIO_Configuration 函数

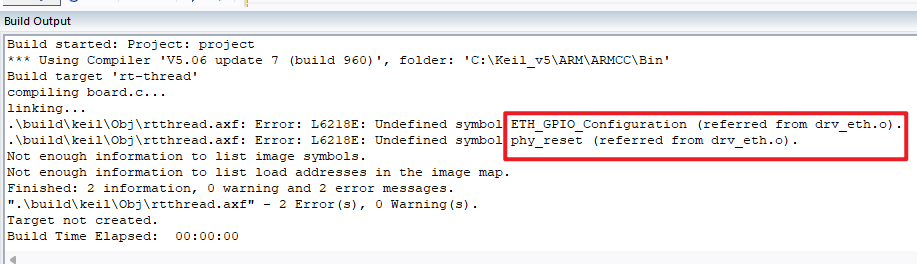

 继续编译，会发现还有两个链接报错，说没有定义 phy_reset  和 ETH_GPIO_Configuration 函数，这两个函数一个是phy芯片硬件复位引脚进行复位的，另外一个函数是eth外设GPIO口的初始化。














 这两个函数是在 drv_eth.c 文件中要用到的，因为这两个函数和板级硬件的关联太大，并不能确定用户使用的是什么GPIO口，所以独立出来由用户自己添加。






 我目前使用的事RMII接口和PD11作为复位引脚，我们在 board.c 文件中添加下面的代码。






 phy_reset 函数：








  复制









  1. /*
    2.

  2. * phy reset
    3.

  3. */
    4.

  4. void phy_reset(void)
    5.

  5. {
    6.

  6.     /* PHY RESET PIN: PD11 */
    7.

  7.     GPIO_Config_T GPIO_ConfigStruct;
    8.

  8.

  9.     GPIO_ConfigStruct.mode  = GPIO_MODE_OUT;
    10.

  10.     GPIO_ConfigStruct.speed = GPIO_SPEED_2MHz;
    11.

  11.     GPIO_ConfigStruct.otype = GPIO_OTYPE_PP;
    12.

  12.     GPIO_ConfigStruct.pupd  = GPIO_PUPD_NOPULL;
    13.

  13.

  14.     RCM_EnableAHB1PeriphClock(RCM_AHB1_PERIPH_GPIOD);
    15.

  15.

  16.     GPIO_ConfigStruct.pin = GPIO_PIN_11;
    17.

  17.     GPIO_Config(GPIOD, &GPIO_ConfigStruct);
    18.

  18.

  19.     GPIO_ResetBit(GPIOD, GPIO_PIN_11);
    20.

  20.     rt_thread_delay(2);
    21.

  21.     GPIO_SetBit(GPIOD, GPIO_PIN_11);
    22.

  22.     rt_thread_delay(2);
    23.

  23. }
    24.










 ETH_GPIO_Configuration 函数：








  复制









  1. /* MII/RMII Media interface selection */
    2.

  2. //#define MII_MODE
    3.

  3. #define RMII_MODE
    4.

  4.

  5. /*
    6.

  6. * GPIO Configuration for ETH
    7.

  7. */
    8.

  8. void ETH_GPIO_Configuration(void)
    9.

  9. {
    10.

  10.     GPIO_Config_T GPIO_ConfigStruct;
    11.

  11.

  12.     /* Enable SYSCFG clock */
    13.

  13.     RCM_EnableAPB2PeriphClock(RCM_APB2_PERIPH_SYSCFG);
    14.

  14.

  15.     /* Enable GPIOs clocks */
    16.

  16.     RCM_EnableAHB1PeriphClock(RCM_AHB1_PERIPH_GPIOA | RCM_AHB1_PERIPH_GPIOC | RCM_AHB1_PERIPH_GPIOG);
    17.

  17.

  18.     /* MII/RMII Media interface selection */
    19.

  19. #if defined(MII_MODE)     /* Mode MII. */
    20.

  20.     SYSCFG_ConfigMediaInterface(SYSCFG_INTERFACE_MII);
    21.

  21. #elif defined(RMII_MODE)  /* Mode RMII. */
    22.

  22.     SYSCFG_ConfigMediaInterface(SYSCFG_INTERFACE_RMII);
    23.

  23. #endif
    24.

  24.

  25.     /*********************** Ethernet pins configuration ***************************/
    26.

  26.     /*
    27.

  27.         ETH_MDIO -------------------------> PA2
    28.

  28.         ETH_MDC --------------------------> PC1
    29.

  29.         ETH_MII_RX_CLK/ETH_RMII_REF_CLK---> PA1
    30.

  30.         ETH_MII_RX_DV/ETH_RMII_CRS_DV ----> PA7
    31.

  31.         ETH_MII_RXD0/ETH_RMII_RXD0 -------> PC4
    32.

  32.         ETH_MII_RXD1/ETH_RMII_RXD1 -------> PC5
    33.

  33.         ETH_MII_TX_EN/ETH_RMII_TX_EN -----> PG11
    34.

  34.         ETH_MII_TXD0/ETH_RMII_TXD0 -------> PG13
    35.

  35.         ETH_MII_TXD1/ETH_RMII_TXD1 -------> PG14
    36.

  36.

  37.         **** Just for MII Mode ****
    38.

  38.         ETH_MII_CRS ----------------------> PA0
    39.

  39.         ETH_MII_COL ----------------------> PA3
    40.

  40.         ETH_MII_TX_CLK -------------------> PC3
    41.

  41.         ETH_MII_RX_ER --------------------> PB10
    42.

  42.         ETH_MII_RXD2 ---------------------> PB0
    43.

  43.         ETH_MII_RXD3 ---------------------> PB1
    44.

  44.         ETH_MII_TXD2 ---------------------> PC2
    45.

  45.         ETH_MII_TXD3 ---------------------> PB8
    46.

  46.     */
    47.

  47.     /* Configure PC1, PC4 and PC5 */
    48.

  48.     GPIO_ConfigStruct.pin = GPIO_PIN_1 | GPIO_PIN_4 | GPIO_PIN_5;
    49.

  49.     GPIO_ConfigStruct.speed = GPIO_SPEED_100MHz;
    50.

  50.     GPIO_ConfigStruct.mode  = GPIO_MODE_AF;
    51.

  51.     GPIO_ConfigStruct.otype = GPIO_OTYPE_PP;
    52.

  52.     GPIO_ConfigStruct.pupd  = GPIO_PUPD_NOPULL;
    53.

  53.

  54.     GPIO_Config(GPIOC, &GPIO_ConfigStruct);
    55.

  55.     GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_1, GPIO_AF_ETH);
    56.

  56.     GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_4, GPIO_AF_ETH);
    57.

  57.     GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_5, GPIO_AF_ETH);
    58.

  58.

  59.     /* Configure PG11, PG13 and PG14 */
    60.

  60.     GPIO_ConfigStruct.pin =  GPIO_PIN_11 | GPIO_PIN_13 | GPIO_PIN_14;
    61.

  61.     GPIO_Config(GPIOG, &GPIO_ConfigStruct);
    62.

  62.     GPIO_ConfigPinAF(GPIOG, GPIO_PIN_SOURCE_11, GPIO_AF_ETH);
    63.

  63.     GPIO_ConfigPinAF(GPIOG, GPIO_PIN_SOURCE_13, GPIO_AF_ETH);
    64.

  64.     GPIO_ConfigPinAF(GPIOG, GPIO_PIN_SOURCE_14, GPIO_AF_ETH);
    65.

  65.

  66.     /* Configure PA1, PA2 and PA7 */
    67.

  67.     GPIO_ConfigStruct.pin = GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_7;
    68.

  68.     GPIO_Config(GPIOA, &GPIO_ConfigStruct);
    69.

  69.     GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_1, GPIO_AF_ETH);
    70.

  70.     GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_2, GPIO_AF_ETH);
    71.

  71.     GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_7, GPIO_AF_ETH);
    72.

  72.

  73. #ifdef MII_MODE
    74.

  74.     RCM_EnableAHB1PeriphClock(RCM_AHB1_PERIPH_GPIOB);
    75.

  75.

  76.     /* Configure PC2, PC3 */
    77.

  77.     GPIO_ConfigStruct.pin = GPIO_PIN_2 | GPIO_PIN_3;
    78.

  78.     GPIO_Config(GPIOC, &GPIO_ConfigStruct);
    79.

  79.     GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_2, GPIO_AF_ETH);
    80.

  80.     GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_3, GPIO_AF_ETH);
    81.

  81.

  82.     /* Configure PB0, PB1, PB10 and PB8 */
    83.

  83.     GPIO_ConfigStruct.pin =  GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_10 | GPIO_PIN_8;
    84.

  84.     GPIO_Config(GPIOB, &GPIO_ConfigStruct);
    85.

  85.     GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_0, GPIO_AF_ETH);
    86.

  86.     GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_1, GPIO_AF_ETH);
    87.

  87.     GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_10, GPIO_AF_ETH);
    88.

  88.     GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_8, GPIO_AF_ETH);
    89.

  89.

  90.     /* Configure PA0, PA3 */
    91.

  91.     GPIO_ConfigStruct.pin = GPIO_PIN_0 | GPIO_PIN_3;
    92.

  92.     GPIO_Config(GPIOA, &GPIO_ConfigStruct);
    93.

  93.     GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_0, GPIO_AF_ETH);
    94.

  94.     GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_3, GPIO_AF_ETH);
    95.

  95. #endif
    96.

  96. }
    97.

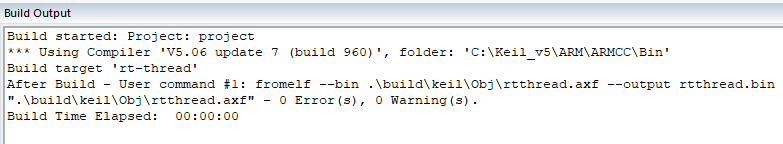

 当添加完上面的代码之后，再次编译就可以编译通过了，没有任何警告和错误，如下：














 到这里已经完成了所有代码的添加和移植了，LwIP网络协议栈也可以正常运行起来了。





6. 验证网络功能是否正常





 下载程序后运行，然后再串口终端输入 ifconfig 命令，可以看到网卡已经正常工作了，而且使用的是静态IP。














 我们ping一下电脑主机IP（我的电脑主机IP是：1992.168.1.50），可以看到正常ping通，说明网络功能已经正常了。













7. 使用RTT的tcp client和server例程
7.1 配置menuconfig

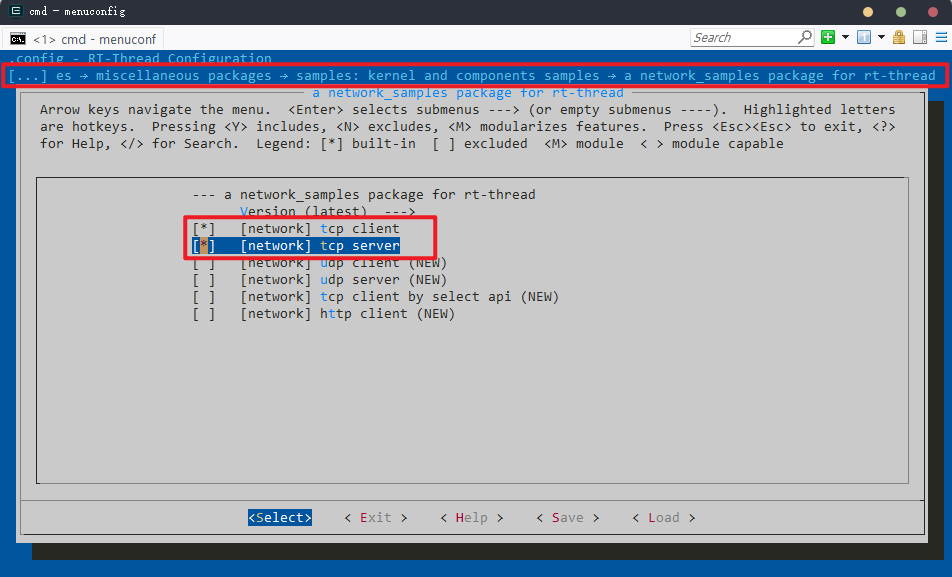

 首先，需要在menuconfig开启使用这两个例程，配置如下：













7.2 更新软件包

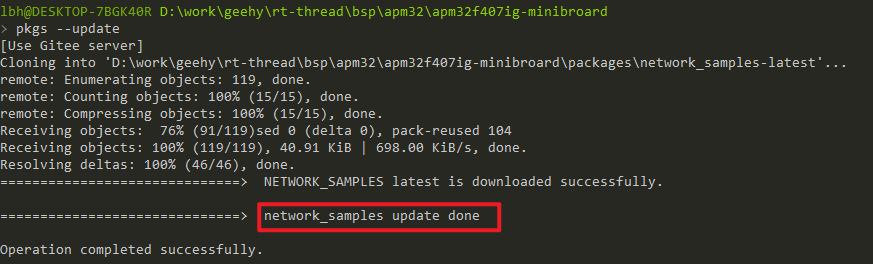

 保存配置退出之后，我们要去下载在线软件包，在ENV输入 pkgs --update 命令即可，然后可以看到软件包下载下来了。














 最后，我们执行命令，scons --target=mdk5 同步到 MDK5 工程里面。






 注意：前面我们手动添加了一些文件到 MDK 工程里面，如果我们这里执行了 scons --target=mdk5 这个命令之后，其实会把我们之前添加的配置文件全部都移除掉的，这是使用 ENV 的一个不好的地方。





7.3 测试验证





 然后，编译下载程序到板子上运行。






 这两个例程是以命令的形式放在串口终端下运行的，我们在串口终端下运行 tcpserv 命令，使用开发板作为服务器，如下：














 可以看到服务器端口端口是5000。

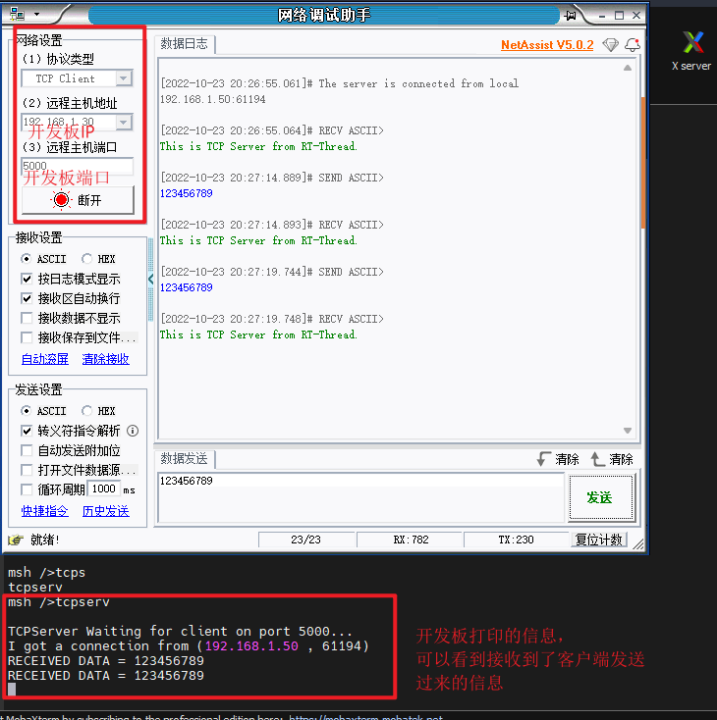

 然后我们在电脑端使用网络调试工具作为客户端，去连接开发板，如下：














 以上，就是在ENV环境下，APM32F4在RT-Thread系统上使用LwIP网络功能的详细过程。






 提示：关于文章的第五节，其实已经不需要我们自己添加APM32F427的drv_etc.c网络驱动文件了，因为官方已经做好了。


















































































































































。

   ---------------------
